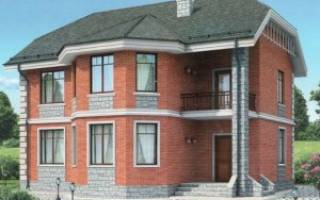

Как сделать эркер на крыше своими руками

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

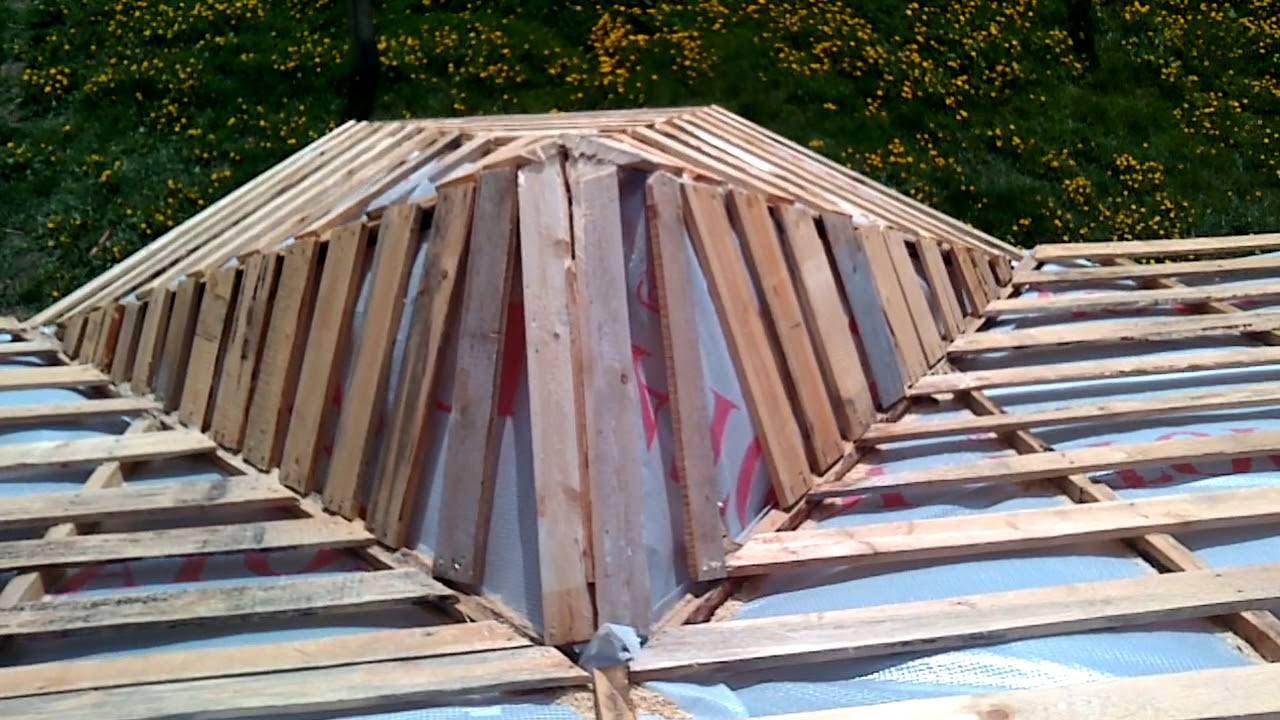

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

https://youtube.com/watch?v=-6JpLEABfqA

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Преимущества и недостатки конструкции

Помимо красоты, эркер имеет ряд других достоинств, а именно:

  • обеспечивает дополнительное естественное освещение;
  • делает помещение более просторным;
  • улучшает дизайн здания изнутри и снаружи;
  • ниши, расположенные под окнами, могут стать дополнительным местом для хранения вещей.

Касательно недостатков, то в основном они связаны со сложностями обустройства выступающей части фасада. Ведь его необходимо застеклять особыми эркерными окнами, имеющими сложную конструкцию. Причем их монтаж требует определенных знаний, заключающихся в правильной гидроизоляции стыков.

Еще одним минусом могут стать трудности, возникающие при изготовлении карниза для штор, которые будут закрывать окна эркера. Ведь перекладина должна быть изогнута также, как и выступ, поэтому его нужно изготавливать под заказ. Другой недостаток в том, что конструкция практически полностью застекленная, из-за чего в холодную погоду температура в комнате тоже будет не высокой.

Особенности планировки и строительства

Качество конструкции напрямую зависит от четкого соблюдения всех этапов строения, которые идентичны строительству целого дома. Составление проекта и оформление сопутствующей документации. Если подобного рода пристройка была задумана вместе со строительством всего дома, то никаких дополнительных разрешений в таком случае не потребуется.

Если владельцам дома захотелось приукрасить свою усадьбу спустя какой-то промежуток времени, тогда необходимо внести соответствующие поправки в проект дома, и получить разрешение на пристройку у компетентных органов. Планировка эркера зависит от того, как хозяева хотят использовать эту дополнительную площадь. На этом этапе не стоит забывать и про форму конструкции.

Строителям, не имеющим большого опыта в сборке зданий сферической формы, лучше не браться за венецианский эркер. Гораздо проще возвести квадратный либо прямоугольный эркер.

Укладка фундамента. По структуре и составляющим элементам он не должен отличаться от основного фундамента. Здесь лучше всего подойдут монолитные ленты, которые прошли этап облицовки. Не нужно забывать, что порядок действий остается таким же:

  • сначала роется траншея;
  • далее делается опалубка;
  • проводятся работы по утеплению;
  • армирование;
  • заключительный этап – это заливка.

Когда процесс заливки завершился, готовому фундаменту дается время на усадку и только потом готовую платформу подвергают обработке гидроизолирующими материалами (рубероидом, битумной мастикой).

Строительство конструкции. Подложка всей постройки должна быть максимально защищена от влаги. В ситуации с деревянным домом хорошим решением будут доски из лиственницы. Кроме того дом получит дополнительную опору, что сделает здание более устойчивым.

Наиболее ответственная работа на этом этапе – рубка углов. Ведь вырубка углов для полукруглого эркера должна проводиться под углом 450. А вот из правильной геометрической фигуры гораздо проще получить ожидаемый результат.

После подгонки углов можно приступать к крепежу всех элементов. Венцы пристройки покрываются уплотнителем, а уже собранная конструкция – конопаткой. Вход и проемы в пристройке вырезаются, когда все необходимые элементы собраны и закреплены воедино;

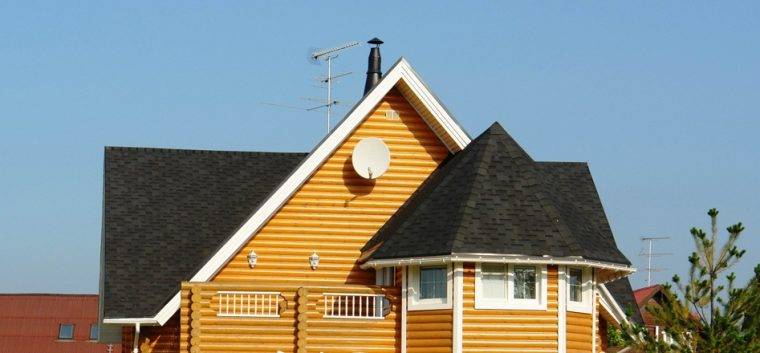

Кровля эркера. Наиболее простым вариантом кровли будет просто продолжить крышу основного здания. Если же заказчик хочет отдельную крышу, то ее легко можно выполнить в форме купола либо зонта. Поскольку объем работ и материалов становиться небольшим крыша эркера своими руками – отличный вариант экономии финансовых затрат на рабочую силу.

Когда все кровельные работы завершены, не стоит спешить с монтажом стеклопакетов. Нужно обязательно дождаться срока окончания усадки. По его результатам будут видны недочеты, допущенные во время строительства, которые подлежат обязательному устранению до начала отделочных работ.

Виды эркеров

За многовековую историю архитекторы научились создавать разные выступы на фасадах домов. Условно их можно разделить на несколько видов.

По месту расположения

Эркеры различаются в зависимости от того, где устроен эркер.

  • Этажность. Фигурные выступы на стенах могут быть не только на первом этаже, они способны украсить здание на любом ярусе. Нередко эркеры возводят сразу в несколько этажей.
  • Фасадный. Выступ расположен с лицевой, парадной части здания.
  • Боковой. Фигурная пристройка украшает боковую стену дома.
  • Угловой. Может располагаться на уровне одного или нескольких этажей. Если эркер обустраивается во всю высоту, угол здания становится закругленным и принимает необычные формы.
  • Симметричный. Несколько абсолютно одинаковых выступов находятся на определенном расстоянии друг от друга.
  • Подвесной. Эркер похож на многогранный или полукруглый балкон, который может располагаться на любой высоте.

По форме

Разнообразие геометрических форм делает здания с эркерами неповторимыми. Линия выступа, изогнутая разными способами, позволяет дому приобрести свою индивидуальность. По форме их можно разделить на несколько вариантов.

Круглые

Эркеры круглой формы располагаются чаще по углам или в центре фасада. Иногда дома украшают миниатюрными башенками. Такая форма выступов присуща кирпичным или блочным постройкам, она невозможна для обустройства срубов или домов из бруса. Плавная линия выступа добавляет зданию особую красоту, но и создает некоторые трудности для формирования интерьера.

Полукруглые

Полукруглыми эркерами оформляют здания в венецианском стиле. В отличие от круглых вариантов они не слишком выступают за линию фасада. Плавные и мягкие линии дома создают незабываемое впечатление снаружи и внутри.

Прямоугольные

Прямоугольную форму выступов используют редко, ее простота не дает возможность сделать фасад выразительным, как в случае с полукругом или трапецией, например. Зато для внутреннего обустройства интерьера прямые линии всегда практичны – не понадобится заказывать специальную мебель.

Квадратные

Как и прямоугольные, квадратные эркеры также заурядны. Их просто проектировать и строить, но своим видом они напоминают балконы. Зато внутри здания владельцы приобретают значительную дополнительную площадь, которую без труда смогут обставить мебелью.

Трапециевидные

Такая форма выступов встречается довольно часто. Достаточно скосить боковые линии прямоугольного эркера, расположить их под углом – и он теряет ассоциацию с балконом, а здание приобретает привлекательный внешний вид.

Многогранные

Эркер с многими гранями так же распространен, как и трапециевидный. Для него не нужны специальные гнутые стекла, он легко формируется из любого строительного материала, включая клееный брус.

Треугольные

Такие выступы на фасадах встречаются крайне редко. Они были замечены на некоторых видах планировок хрущевской эпохи и в эксклюзивных проектах частных домов.

Разновидности конвертных крыш

Крыша конвертом выполняется в 2 вариантах:

  1. Вальмовая – 2 ската в этой модели представляют собой трапеции, а 2 других – равнобедренные треугольники. Если наличествует коньковый прогон, это облегчает расчет схемы и сооружение кровли конвертом. Вальмовая крыша возводится на зданиях прямоугольных в проекции.
  2. Шатровая – все секции имеют форму равнобедренных треугольников. Коньковый прогон отсутствует. Эта конструкция сложнее в расчетах, так как требует точной подгонки элементов. В монтаже шатровая крыша тоже сложнее. Такой вариант подходит для жилого дома или пристройки квадратной формы.

Оба варианта кровли отличаются стойкостью к нагрузкам, надежностью и долговечностью. На фото – крыша конверт шатрового типа.

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

  1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
  2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
  3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
  4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
  5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

  1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
  2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
  3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
  4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
  5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
  6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
  7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Устройство крыши

Каждое строительство начинается с заготовки необходимых материалов и инструментов. И устройство крыши над эркером не является исключением. Чтобы сделать стропильную систему понадобятся материалы:

  • пиломатериал хвойных пород для изготовления балок, обрешетки и стропильных ног;
  • материал для устройства гидроизоляции;
  • крепежные детали – саморезы, гвозди, шпильки, металлические уголки и пластины, болты и пр.;
  • вязальная проволока.

Устройство крыши над эркером

Порядок проведения работ по устройству стропильной системы для крыши эркера точно такой же, как и для обычных крыш. По армопоясу укладывается мауэрлат, к которому крепятся стропильные ноги.

Древесина должна прежде пройти обработку антисептиками и антипиренами, для предотвращения загнивания и возгорания.

Устройство стропильной системы

Строительство крыши над эркером начинается с установки стропильных ног, которые изготавливаются из бруса или обрезной доски. Стропильные ноги выводятся за пределы стен, чтобы получить, в дальнейшем, карнизные свесы. В противном случае, стекающая с крыши дождевая вода будет попадать на стены и разрушать их. Крепление деревянных элементов крыши производится саморезами или с помощью металлических крепежных деталей.

Металлические крепежные  элементы должны быть изготовлены из оцинкованной стали или покрыты антикоррозийным составом.

Если с самого начала строительства проект дома не был составлен, то впоследствии возникает вопрос, как правильно поставить крышу над эркером. Для наглядности лучше всего воспользоваться специальными программами, где в трехмерном измерении подобрать оптимальный уклон самой  кровли и угол скатов эркерной крыши.

Стропильная система крыши эркера

В зависимости от формы крыши и того, является ли она самостоятельной конструкцией или служит продолжением основной крыши, стропильная система:

  • монтируется непосредственно на крыше,
  •  собирается отдельными стропильными фермами на земле.

Если выбран второй вариант, то фермы после поднятия их на крышу, закрепляются с мауэрлатом и связываются между собой коньковым прогоном. Для большей жесткости всей конструкции используются подкосы, стойки  и прочие элементы, придающие устойчивость и прочность стропильной системе.

По установленным стропилам укладывается гидроизоляционный материал, и поверх  него монтируется обрешетка. В качестве гидроизоляции часто используют обычный рубероид, который крепится к обрешетке гвоздями с  широкой шляпкой. При использовании современных гидроизоляционных мембран их крепление удобно производить строительным степлером.

Гидроизоляционная пленка не  укладывается внатяжку.  У неё должен быть небольшой провес, чтобы дать ей запас на случай температурных перепадов, когда материал то расширяется, то сжимается.

Устройство ендов для крыши эркера

Пропорции крыши будут сохраняться, если ендовы на эркере устраивать симметрично.

В месте образования ендов обрешетка устраивается сплошным настилом на 20-30 см в обе стороны от внутреннего угла. Шаг обрешетки и её сечение  зависит от выбранного кровельного покрытия и может быть совершенно различным. Например, для натуральной черепицы сечение должно быть большим, чем для профнастила, так как вес натуральной черепицы превышает вес профнастила в несколько раз. Применение  натуральной черепицы предполагает устройство обрешетки с шагом соответствующим размеру одного листа.

Самое основное в устройстве крыши эркера — это качественно сделать ендовы и их гидроизоляцию, так как именно в этих местах происходит наибольшее накопление снега зимой и дождевой воды летом. Для обеспечения хорошей гидроизоляции делается нижняя ендова, которая укладывается до начала монтажа кровельного покрытия. Она-то и будет отводить всю влагу со скатов крыши эркера. После того, как  уложен кровельный материал, монтируют верхнюю ендову, которая служит лишь в декоративных целях, прикрывая срезы кровельного материала вдоль ендовы.

Также советуем посмотреть:

  • Кровля шифером – особенности и нюансы покрытия
  • Цвет крыши дома – как подобрать?
  • Стропила мансарды – устройство и особенности системы
  • Какую кровлю выбрать – на что ориентироваться?

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м.
Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Увеличивается устойчивость к нагрузкам.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Диагональные стропильные ноги
