Требования
Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.
Если говорить об основных требованиях, то следует назвать следующие нормы.
- Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
- Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
- На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
- Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
- Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.
- В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
- Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
- Система дымоотвода должна быть выполнена без уступов.
- Наибольшее количество колен, которые могут быть сделаны в системе – три.
- Сечений поперечного типа вообще не должно быть.
- Даже маленькие конструкционные прогибы недопустимы.
- Все части должны быть соединены настолько плотно, насколько возможно.
- Между частями всей конструкции не должно наблюдаться зазоров.
- Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
- Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
- Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
- Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
- В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
- Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

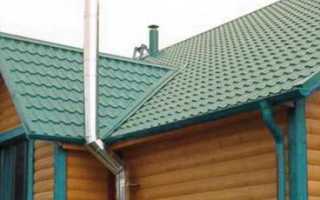

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

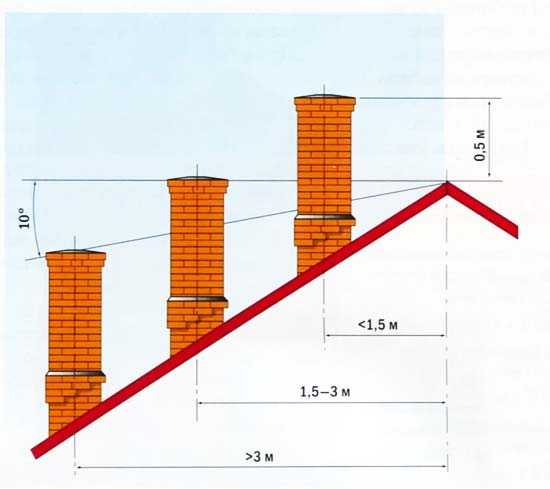

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:
- если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
- если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
- если не более полутора метров, то не ниже 50 сантиметров от конька.
Ошибки при выборе дымоотвода
Оплошности при проектировании, подборе материалов и установке дымоотводящей трубы сказываются негативно на работе дымоотвода.
Наиболее частыми проявлениями являются:
- возгорание строительных материалов;
- разрушение дымоходных стенок;
- падение показателей тяги.
Наиболее частые ошибки при подборе и создании дымохода:
- неверно подобранная труба;
- использование неправильных материалов;
- нарушение противопожарных норм.

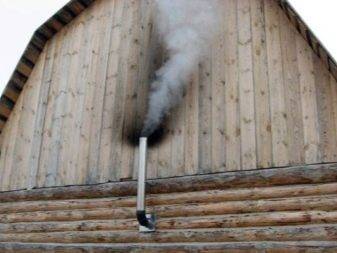

Неправильный выбор труб обычно становится причиной некачественной тяги. На ее силу влияют аспекты внешнего характера: осадки, характеристики ветра и так далее
То есть важно обеспечить приток свежих воздушных масс извне, для чего можно смонтировать отдельный воздушный канал с улицы, который можно будет регулировать
Неточности в строительстве трубы могут заключаться в следующих аспектах:
- неправильном выборе сечения;
- низкой высоте дымоотвода;
- наличии отклонений от ровной вертикальной линии – не допускается угол наклонных частей больший, чем сорок пять градусов.

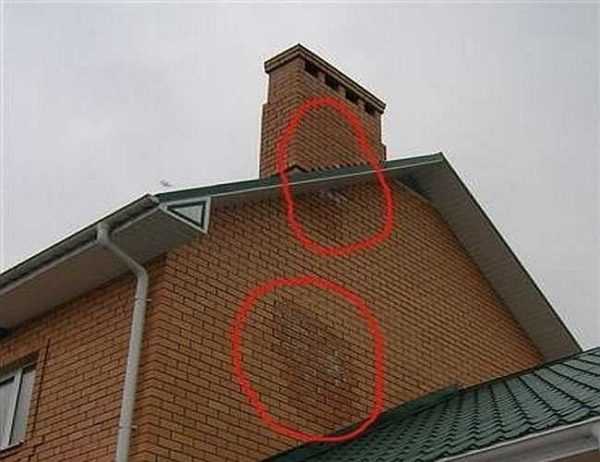

Если говорить о неверном подборе материалов, то в случае с посредственными характеристиками кирпича для дымохода, он довольно быстро начинает разрушаться, что становится причиной промерзания конструкции.
Для создания дымохода подойдут не все модели нержавеющей стали. Лучше использовать сталь вида AISI 321, которая максимально стойкая к воздействию огня и кислот, а также физическому воздействию. При использовании эмалированных труб, следует подбирать соответствующие модели по термическим характеристикам, так как часто у многих подобные трубы просто прогорают.
Еще одной распространенной ошибки является нарушение противопожарных норм.
Основными ошибками в этом случае являются:
- отсутствие противопожарной разделки и заполнения качественными несгораемыми материалами между трубами;
- некачественное выполнение трубной облицовки, что становится причиной ее перегрева.
Как можно убедиться, создать дымоход для котлов различного типа не составит большого труда даже для человека непосвященного. Но качественно функционировать он будет лишь при учете большого количества различных факторов.
В следующем видео вас ждут схемы дымоходов для котла.
Пошаговый монтаж дымохода газового котла
Монтаж дымохода
Монтаж системы дымоотвода происходит следующим образом:
- Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
- Далее устраиваются отверстия по разметкам для прохождения трубы.
- Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
- Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
- Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».

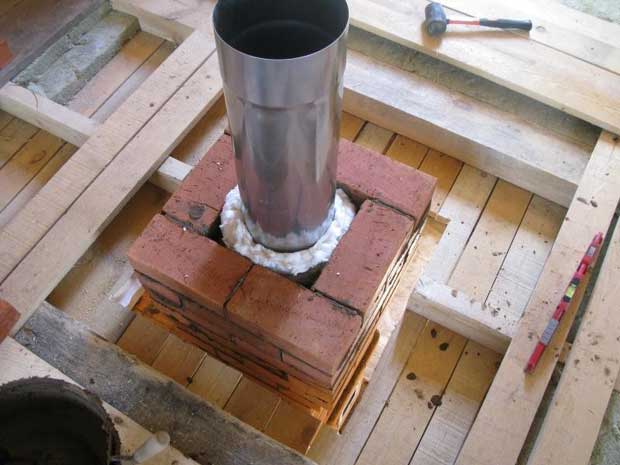

- Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
- Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
- Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
- Завершает конструкцию наконечник в виде конуса.
- Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.
Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.
Внутренний дымоход
Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность
Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

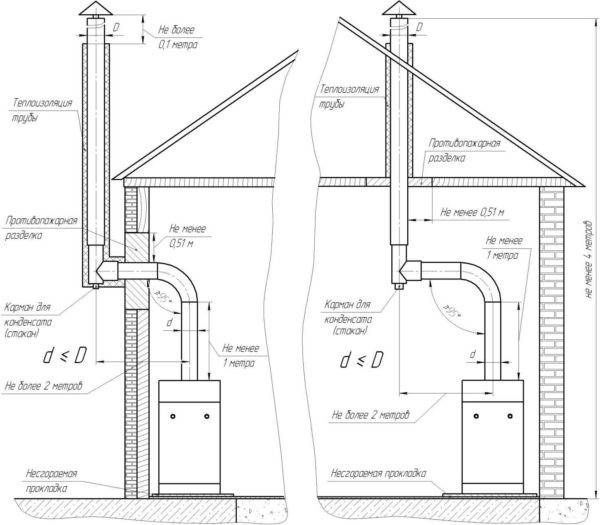

Сравнение наружной и внутренней схем расположения дымохода

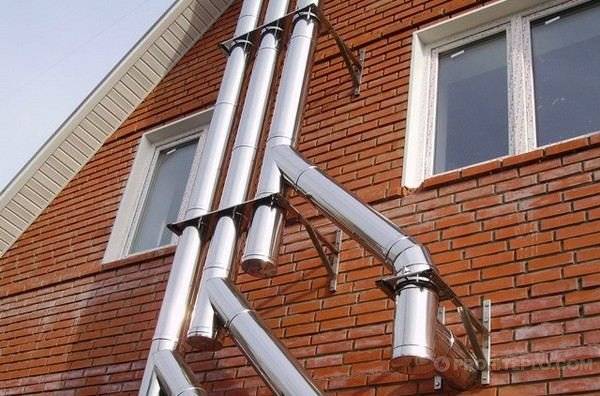

Наружный дымоход
- Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
- Преимуществом можно назвать безопасность этого элемента отопления.
- Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
- В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

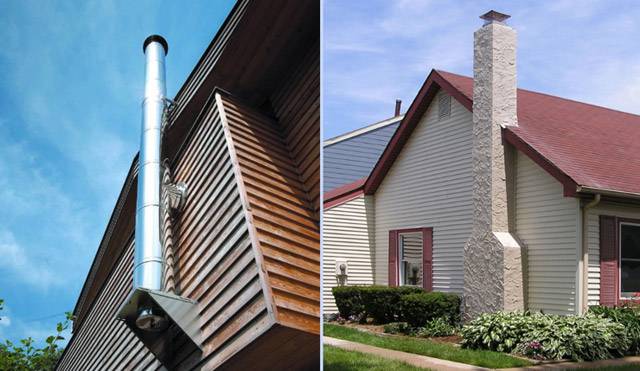

Виды дымоходов
Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

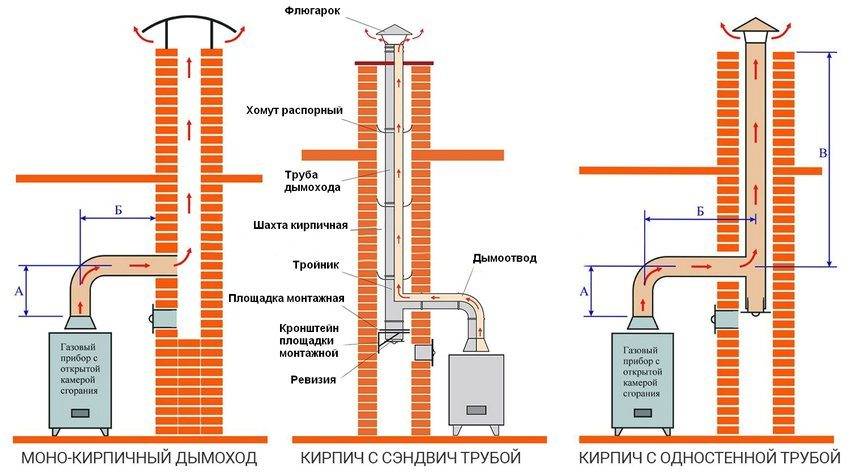

Кирпичный

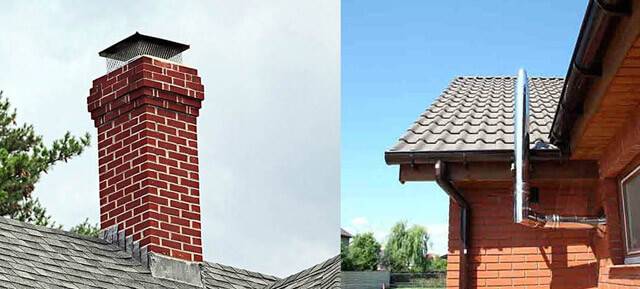

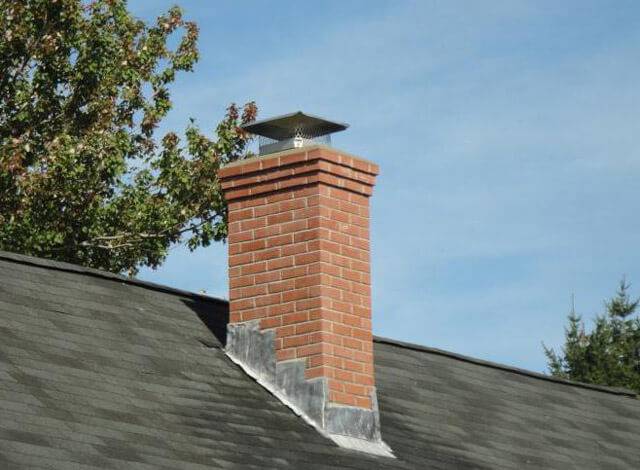

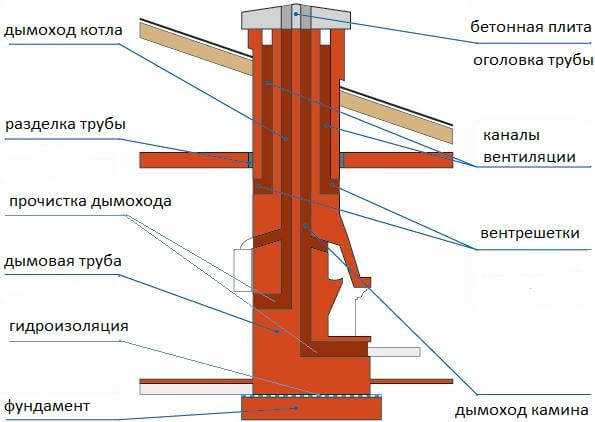

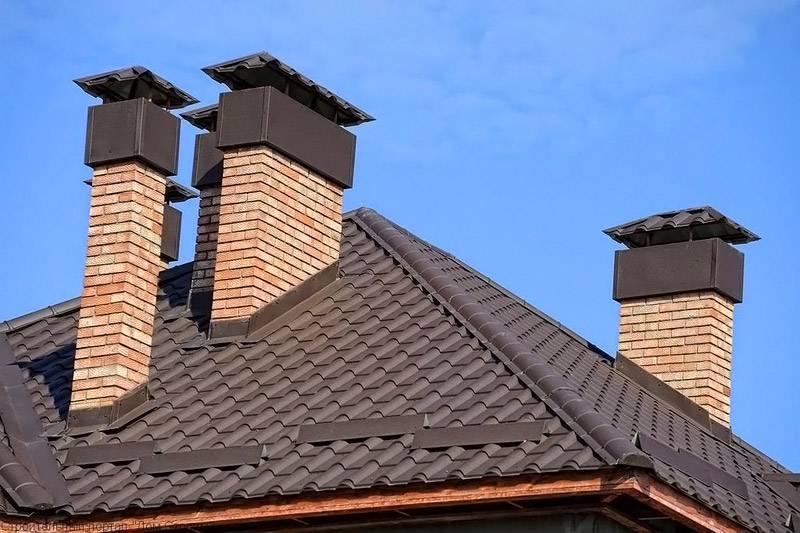

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:
- Труба изготавливается из шамотного кирпича.
- Для возведения стенок применяется раствор глиняный или специальный клей.
- Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.
Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru
- Кладка обеспечивает герметичность.
- На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
- Для защиты от осадков на оголовке трубы установлен дефлектор.
А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.
Оцинкованная труба
Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.
Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.
Коаксиальный дымоход

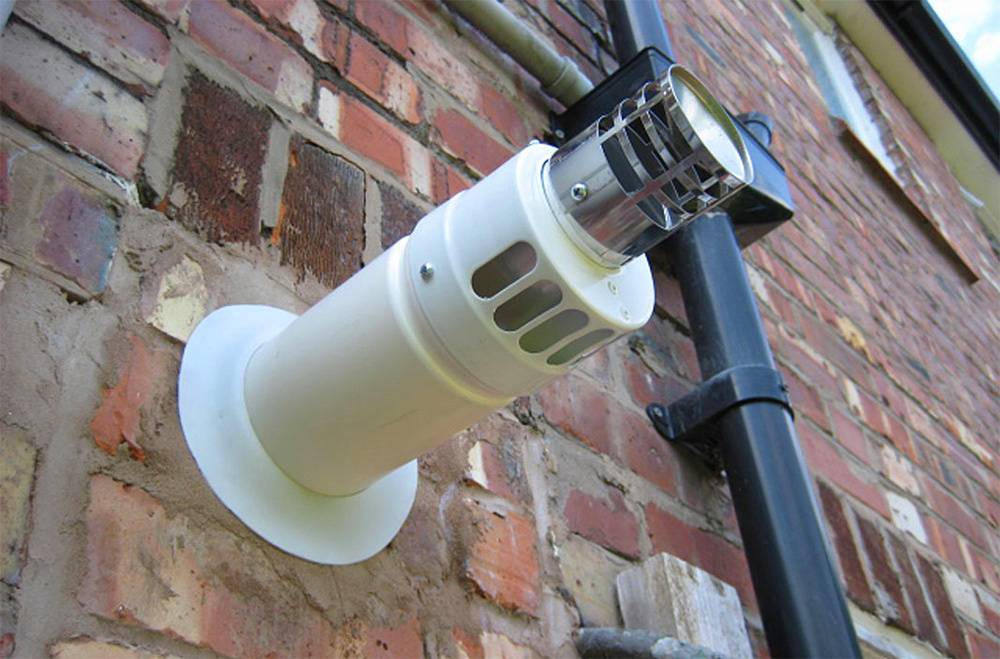

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.
Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

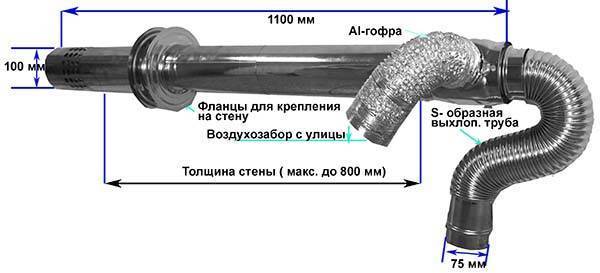

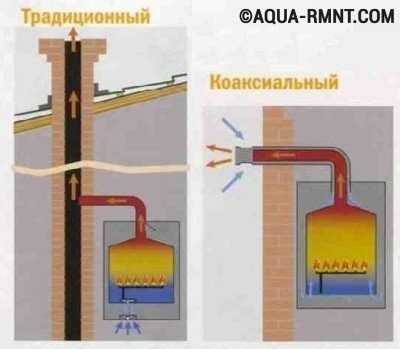

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com
А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.
В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.
Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.
Керамический
Такой дымоход является составной конструкцией, включающей в себя:
- Дымоотводный канал из керамического материала.
- Прослойка утеплителя или воздушное пространство.
- Керамзитобетонная внешняя поверхность.
Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

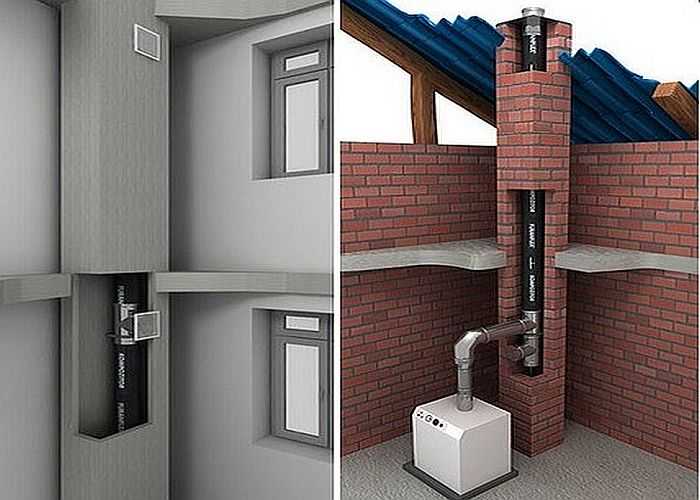

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com
Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.
Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.
Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

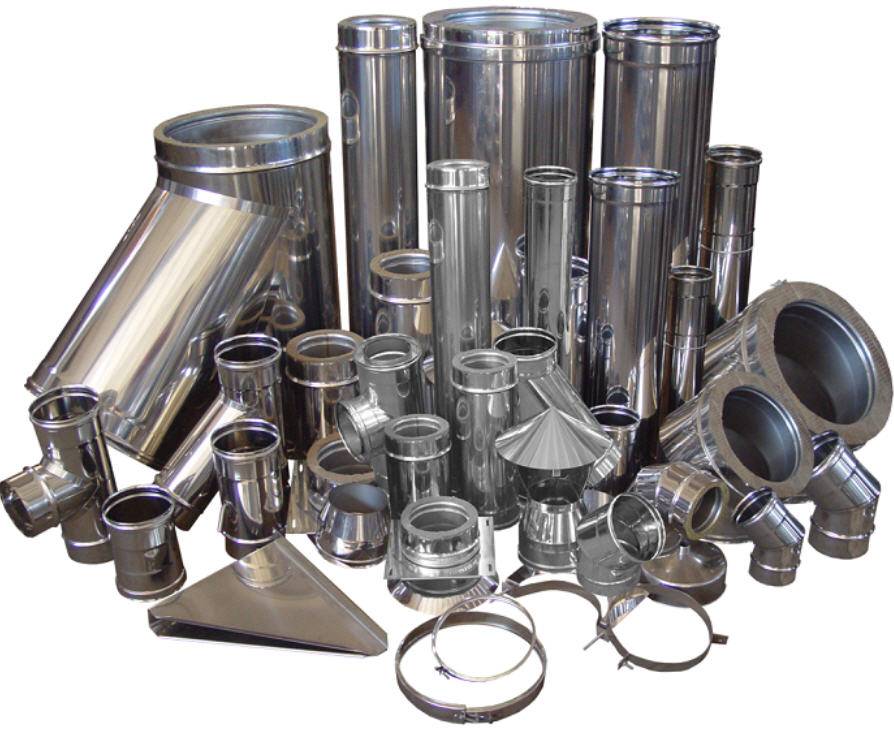

Нержавеющая сталь
Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

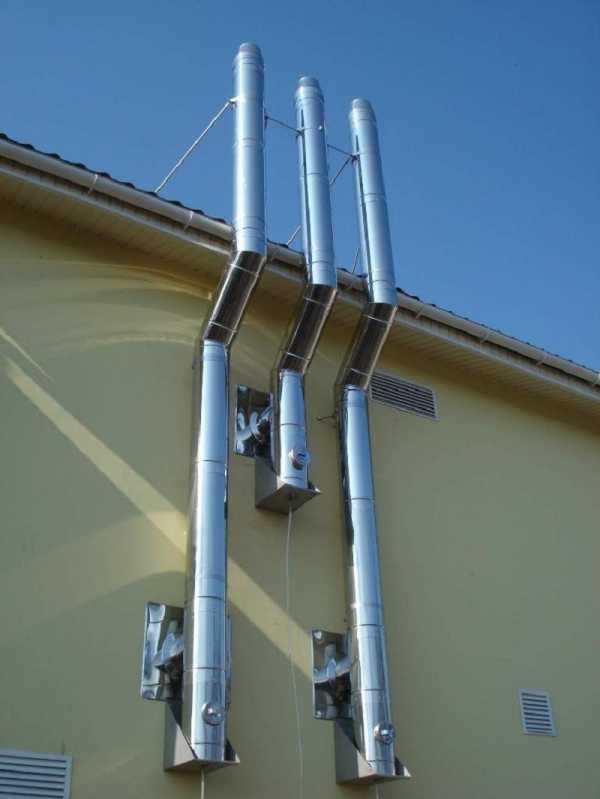

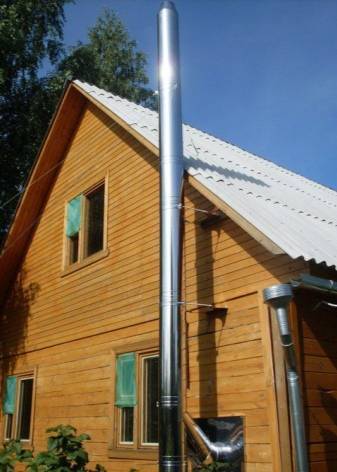

Дымоход из нержавеющей сталиИсточник pech-kamin.ru
В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:
- Длительный период эксплуатации.
- Многофункциональность.
- Сравнительно низкая стоимость.
- Большая прочность.
- Вероятная реализация изделия всякой сложности.
Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

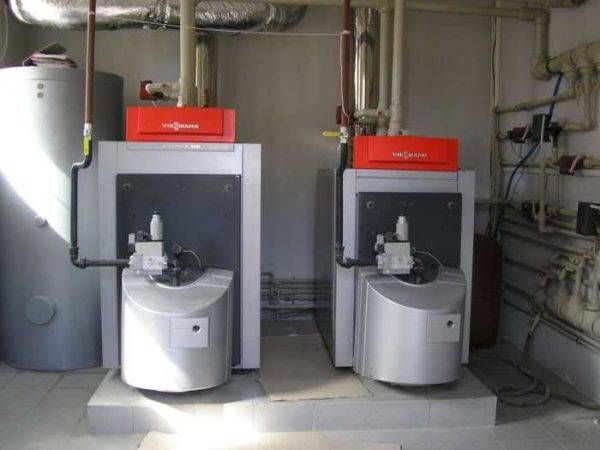

Требования, предъявляемые к помещению котельной с газовым котлом
Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.
Основные требования к газовым котельным:
- Не допускается установка газовых котлов в жилых помещениях дома.
- Запрещено устанавливать котел вблизи от источников открытого огня.
- Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
- К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
- Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
- До 30 кВт – 7,5 м³;
- От 30 до 60 кВт – 13,5 м³;
- От 60 до 200 кВт – 15,0 м³.
- В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
- Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
- Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
- Пол в помещении котельной должен быть выполнен из негорючих материалов.
- При установке напольного котла, поверхность пола должна быть выровнена.

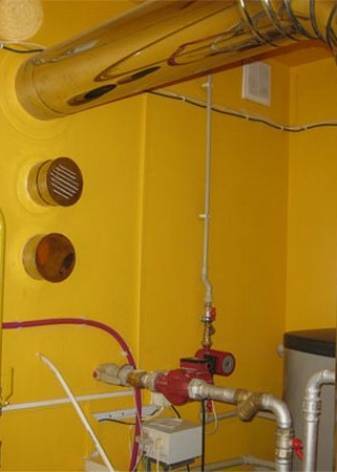

- В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
- Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
- Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
- Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
- В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
- На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
- Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.
Естественные и принудительный способ обновления воздуха в котельной
Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.
Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.
Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.
Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.
Для чего нужна вытяжка?
Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.
В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.
Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.
Требования к котельным для установки котлов на твердом и жидком топливе
Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):
- Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
- Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
- В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
- Вывод дымохода возможен через кровлю или в стену.
- Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
- Материал дымохода и его соединения должны быть газонепроницаемыми.
- Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
- При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.
Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел
Котлы на жидком топливе обычно работают шумно
Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.
Пошаговая инструкция по сооружению дымоотводящей системы

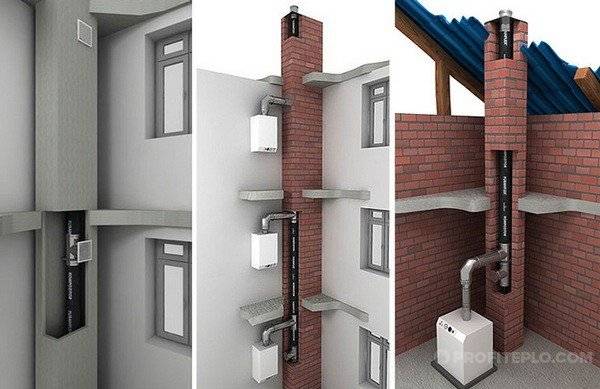

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

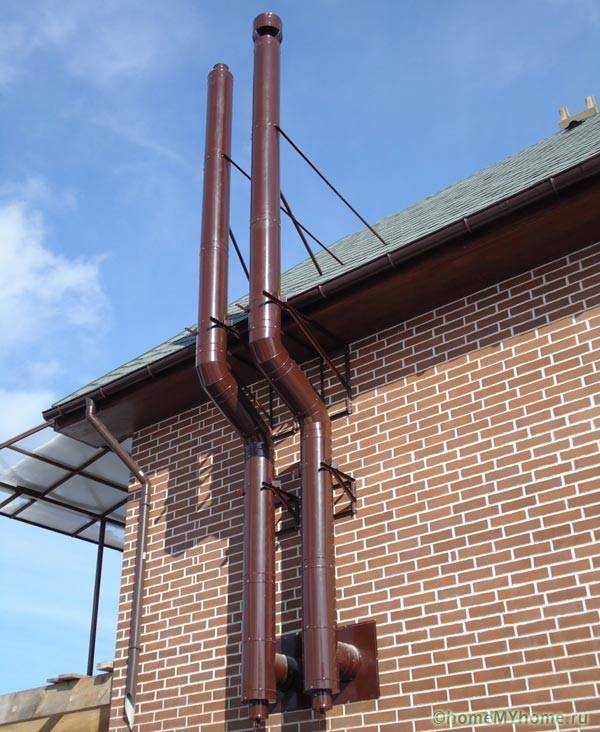

Вне здания
Схема установки газового дымоходаРасположение дымохода для газового котла
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Проем в стене
Третий шаг. Выводим дымоотводящую трубу из помещения.
Вывод трубы через проем
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Как самим сделать накладные пластины
Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

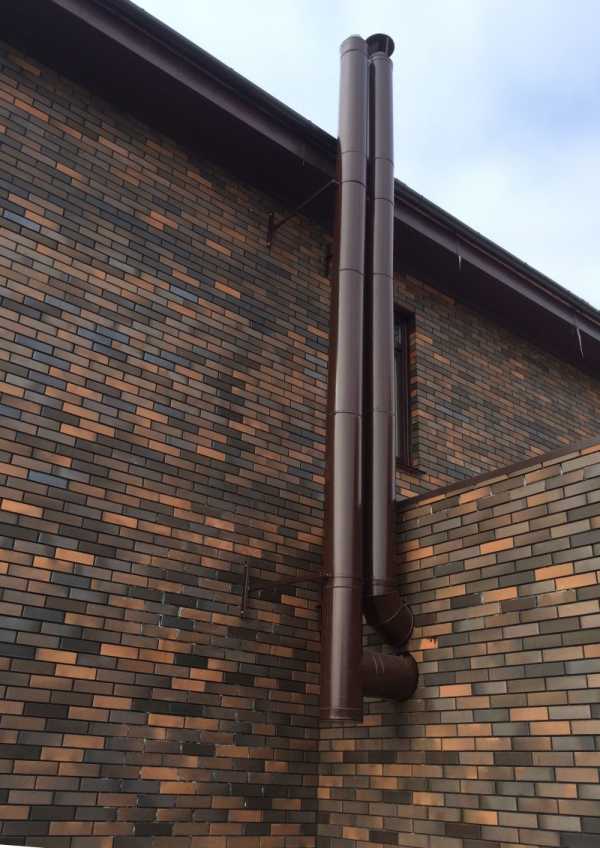

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Сборка дымохода газового котла
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Внутри дома
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
Монтаж и установка дымохода своими руками
При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.
Стыковка
Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

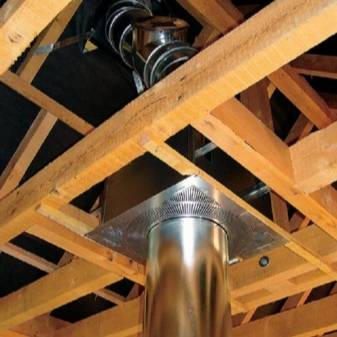

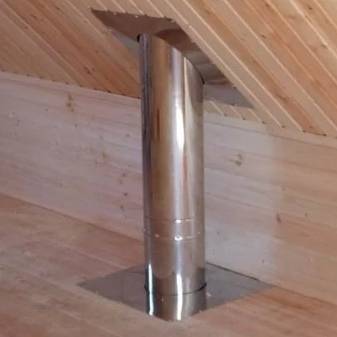

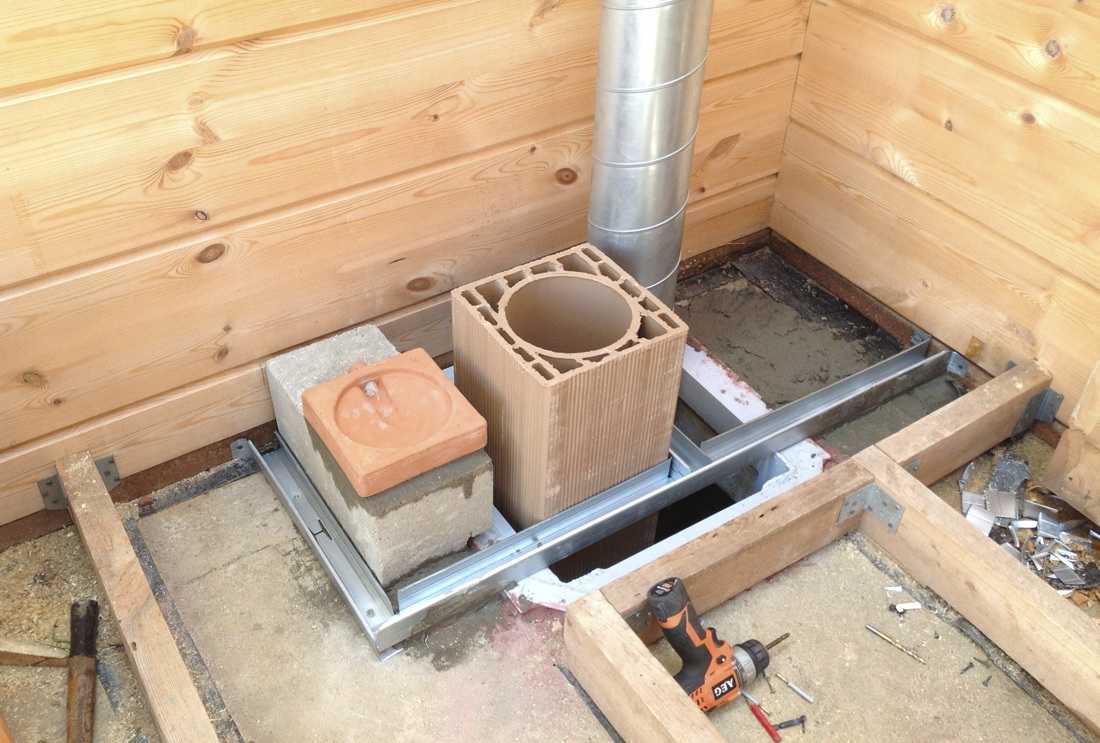

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство
Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.
Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

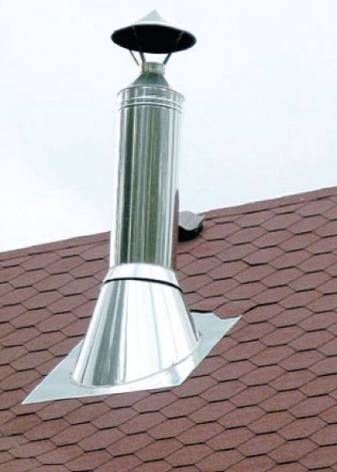

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

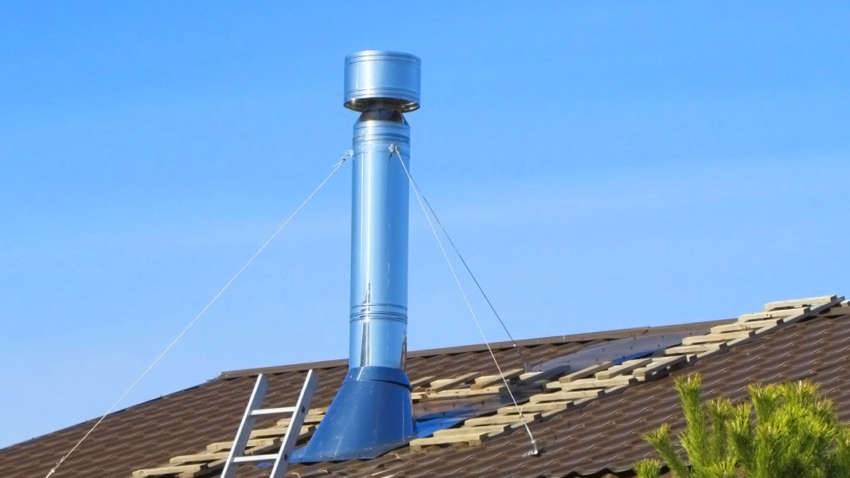

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

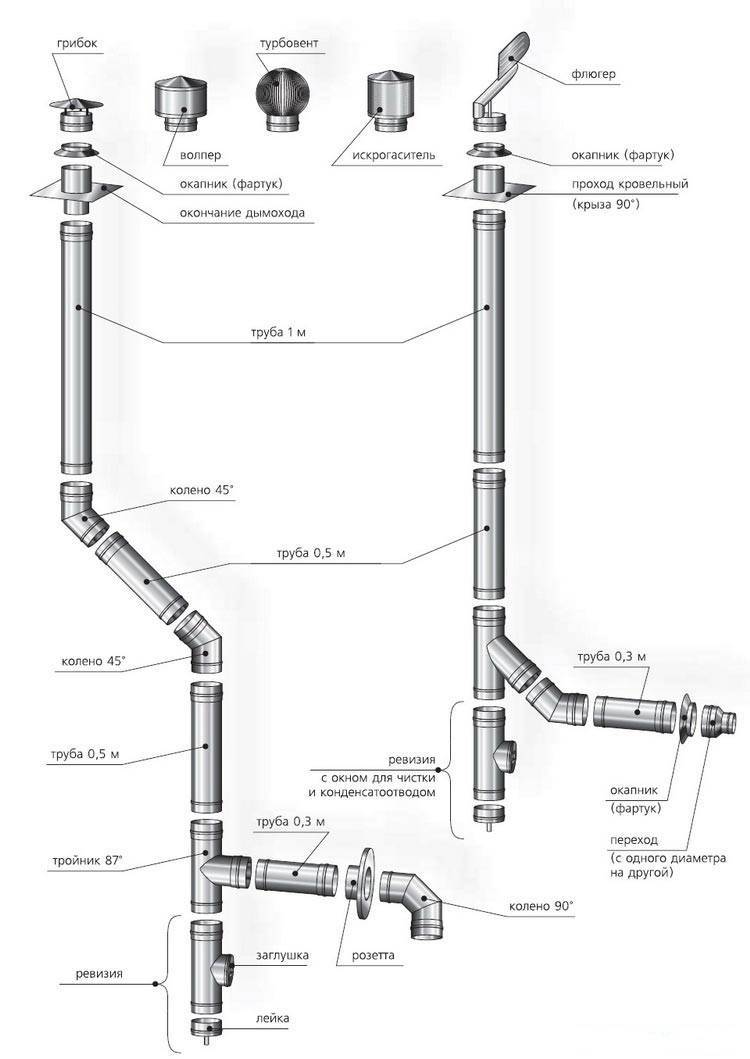

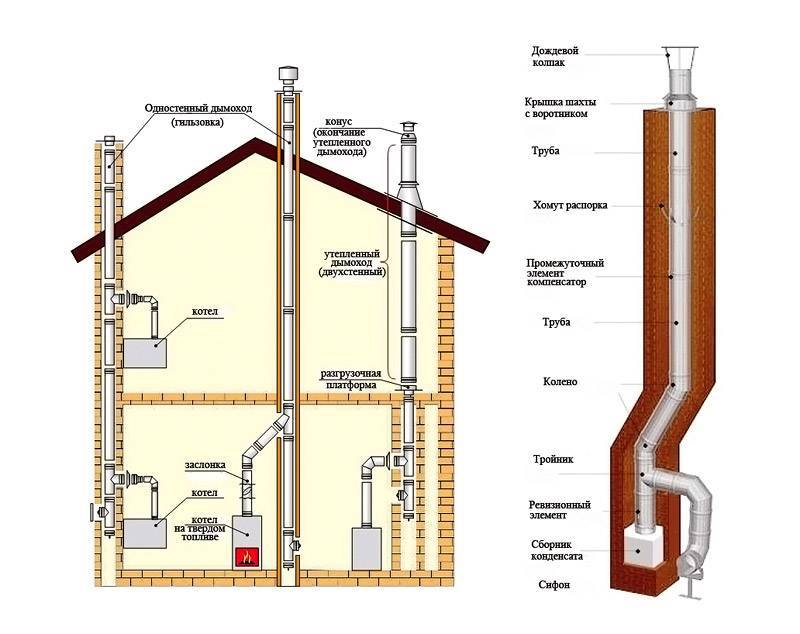

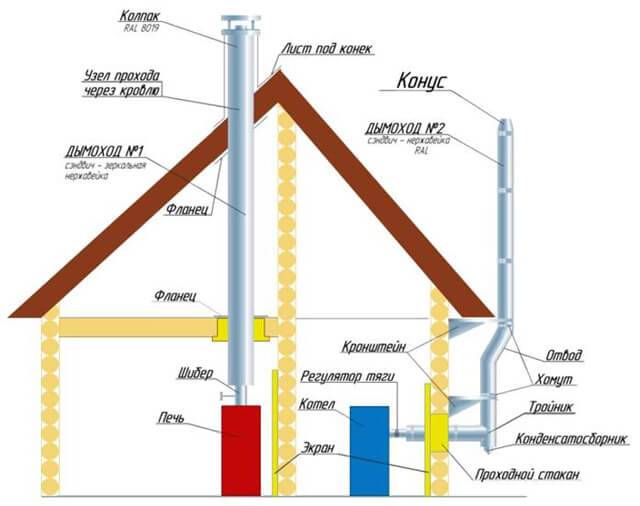

Схема сборки вытяжки для газового котлаЭлементы дымохода
Изоляция дымоотводящей конструкции
Изоляция дымоотводящей конструкции

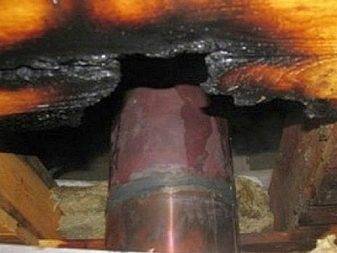

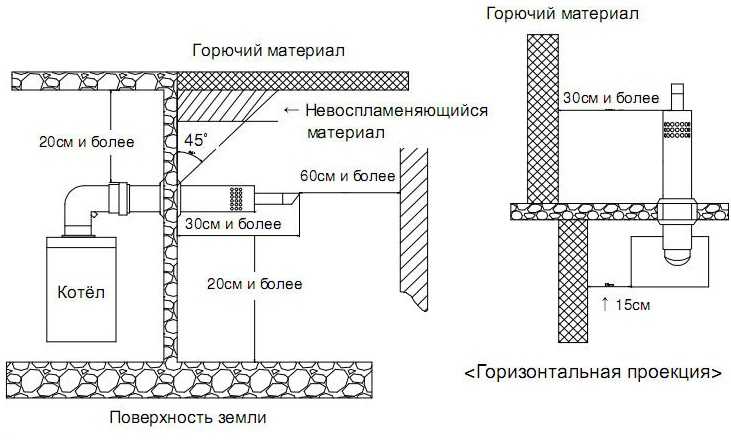

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.
В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

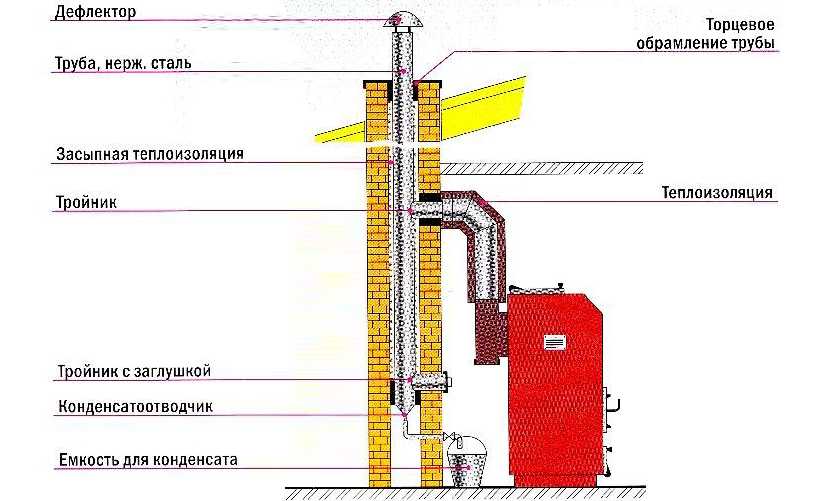

Схема подключения котлаКотел газовый напольный
Удачной работы!
