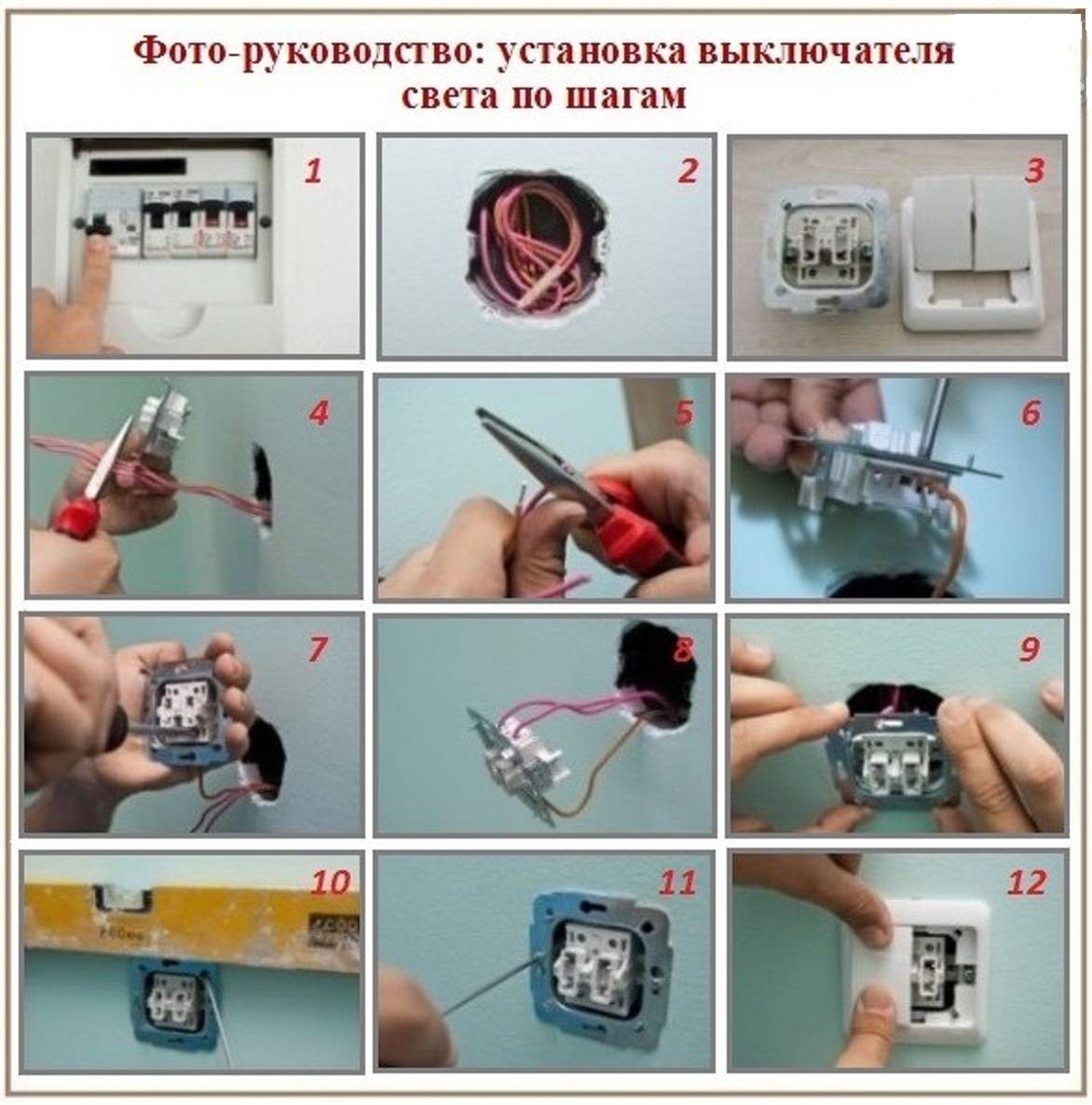

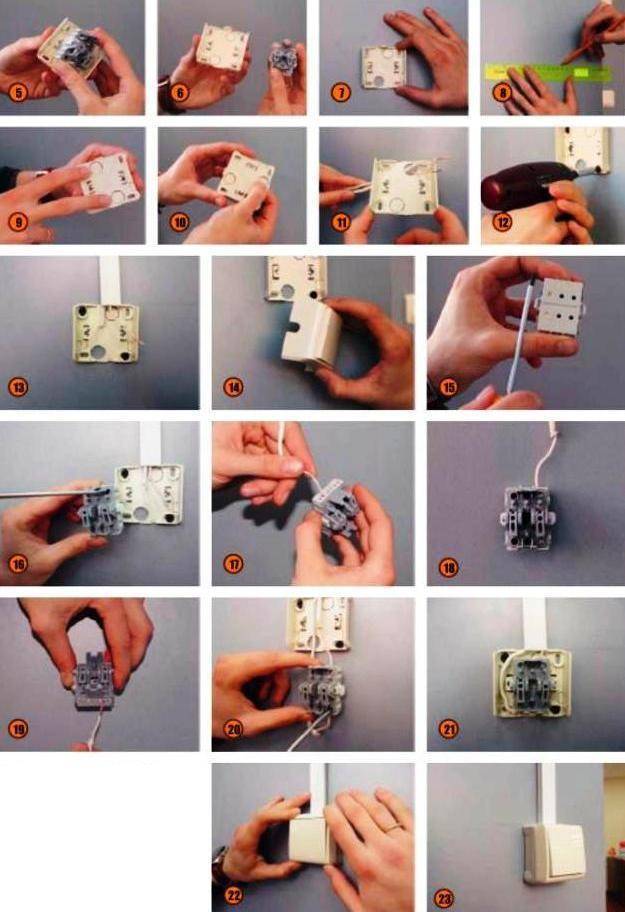

Пошаговая инструкция
Рассмотрим, как поменять выключатель.
Подготовительный этап
Главное при работе с электричеством — безопасность. При отсутствии уверенности в собственных силах рекомендуется воспользоваться услугами профессионального электрика.
Если решено выполнить работу своими руками, соблюдаем такие подготовительные действия:
- Отсутствие света бывает вызвано не проблемами в электросети, а перегоранием патрона. Проверяем патрон.
- Смотрим, имеется ли свет в других частях дома (квартиры).
- При отсутствии по результатам проверки каких-либо неисправностей, не связанных с электрической сетью, приступаем к демонтажу переключателя. Перед тем как поменять выключатель, обесточиваем квартиру. Для этого используем рубильник. Проверяем сетевое напряжение индикатором. Сообщаем членам семьи о проведении ремонтных работ. Никто не должен пользоваться светом, пока осуществляется замена переключателя.
Недостатки проходных выключателей
Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:
- Невозможно определить, выключено или включено устройство, по расположению его клавиш.
- Нельзя одновременно из разных мест включать или выключать лампу.
Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.
Наглядно процесс переделывания обычного выключателя в проходной на видео:
Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:
Схемы и подключение
Далее рассмотрим подробно схемы подключения разных видов выключателей.

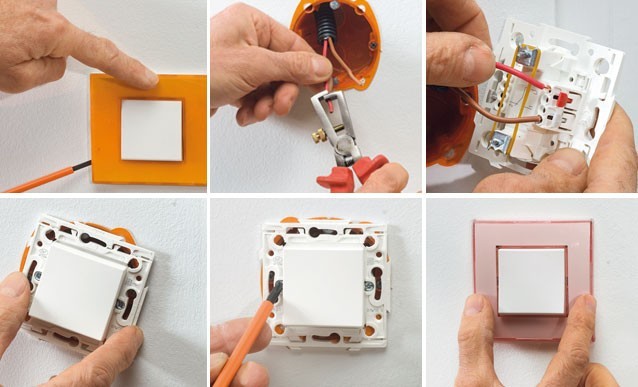

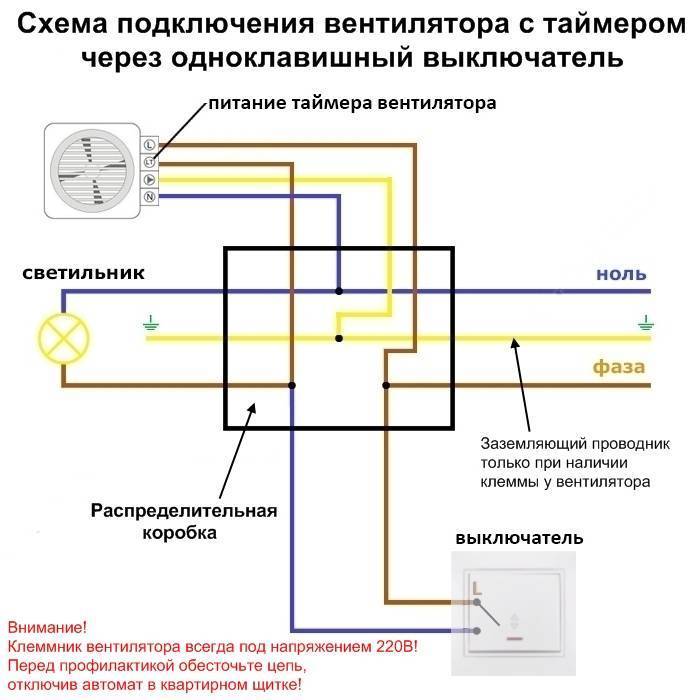

С одной клавишей

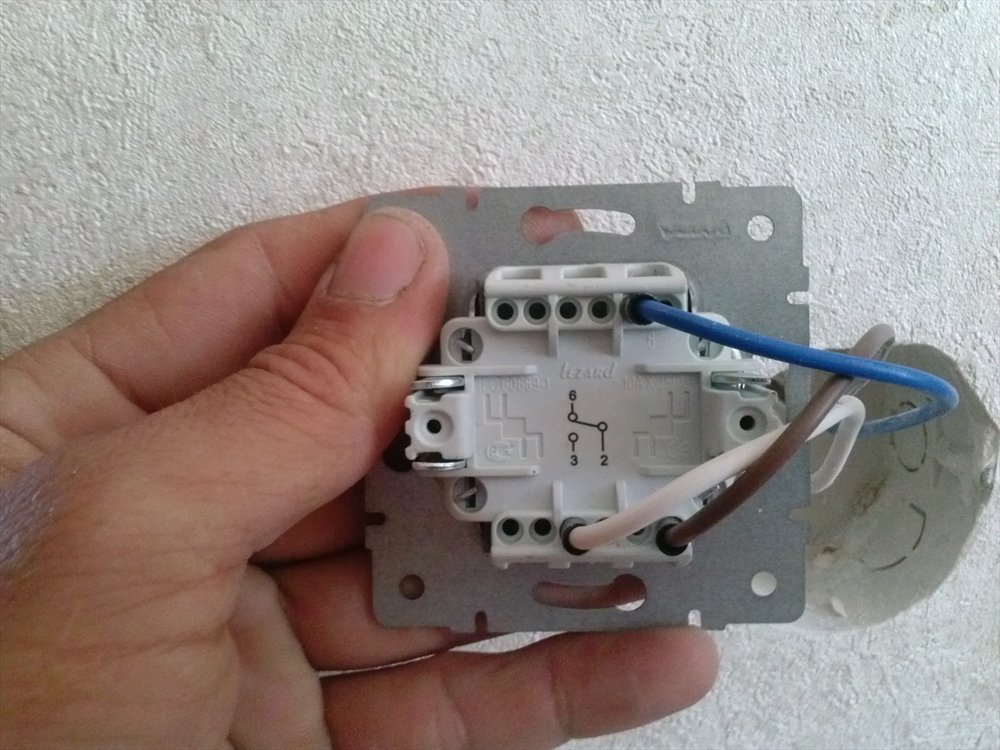

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

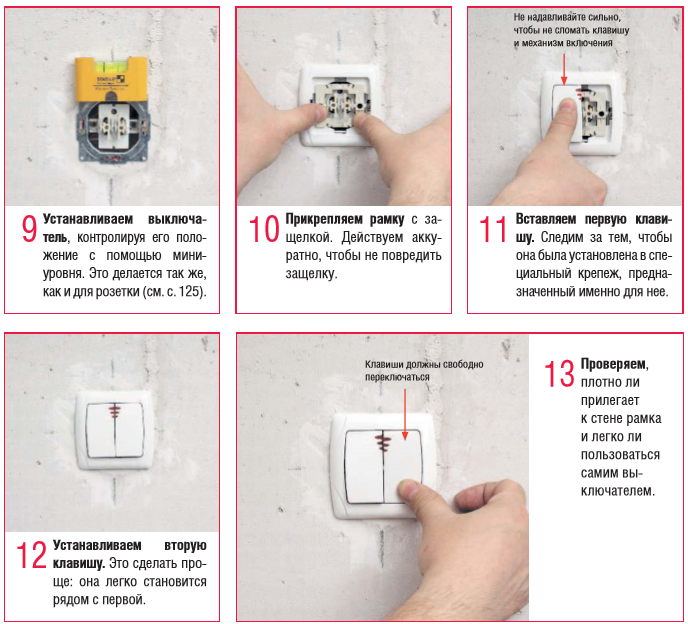

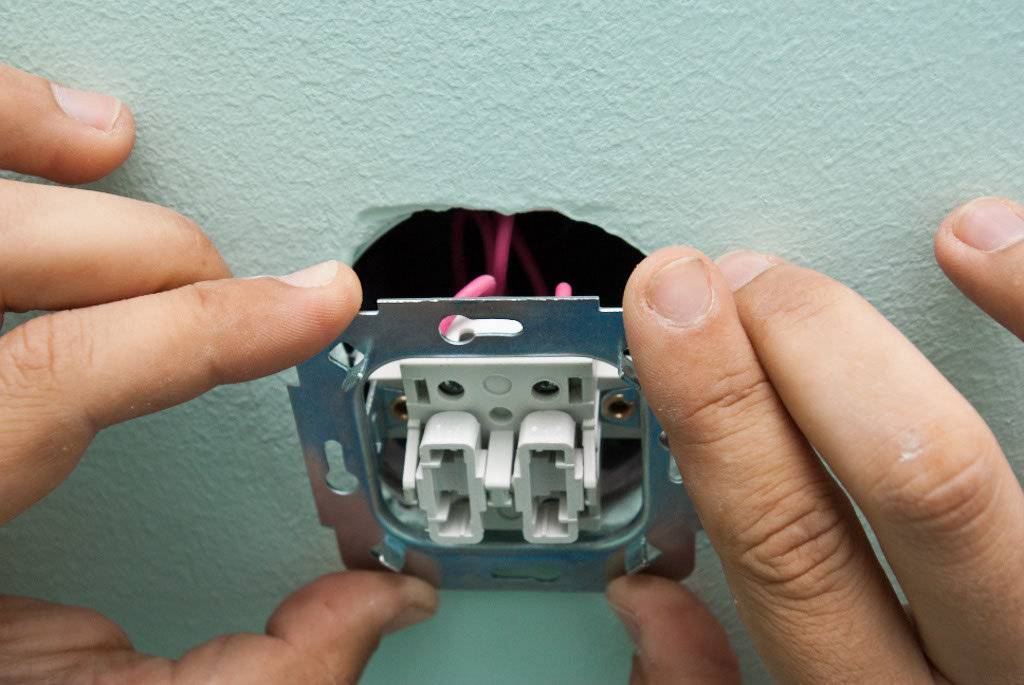

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.
Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

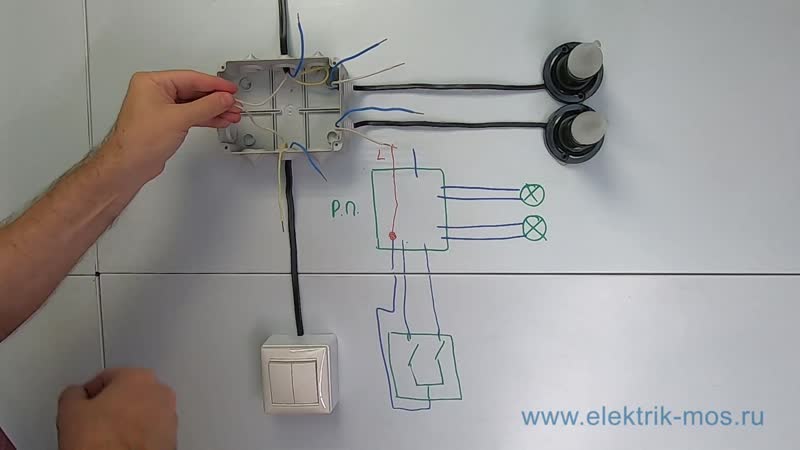

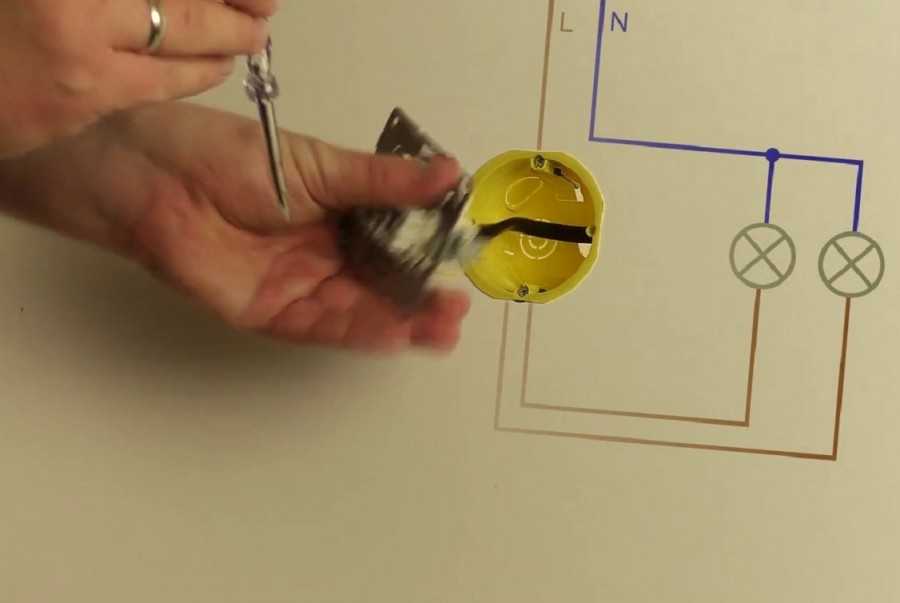

Двухклавишный

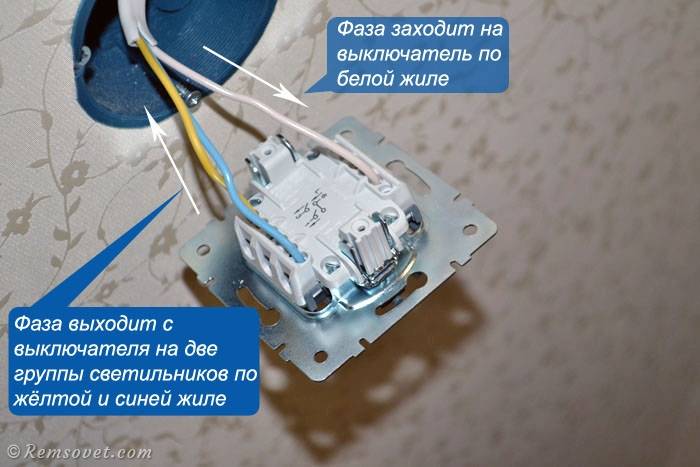

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.
Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:
отдельной статье
На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.
Выбор, конструкция и отличия проходных выключателей
Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:
1трехжильный2
Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!
На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.
Так как он, именно переключает цепь с одного рабочего контакта на другой.
По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.
А вот с обратной стороны сразу видна вся разница:
у проходного 1 клемма сверху и 2 снизу
у обычного 1 сверху и 1 снизу
Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.
Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.
Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.
С чего начать работу
Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.
Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.
Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.
Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.
Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.
Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.
Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.
Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.
Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру
Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.
Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.
В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.
Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.
Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.
Это интересно: Как проинформировать электромонтажника, что до него прошлую бригаду обманули?

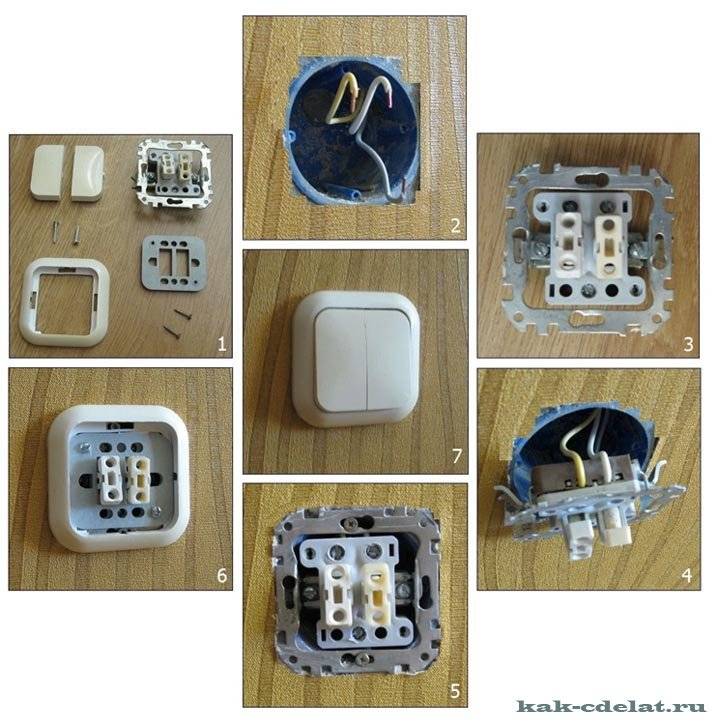

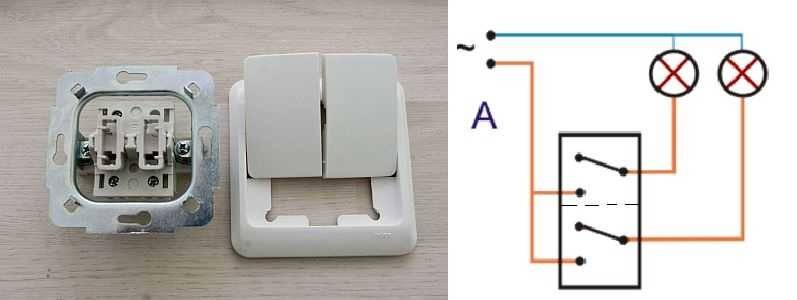

Конструкция и принцип действия двухклавишного выключателя

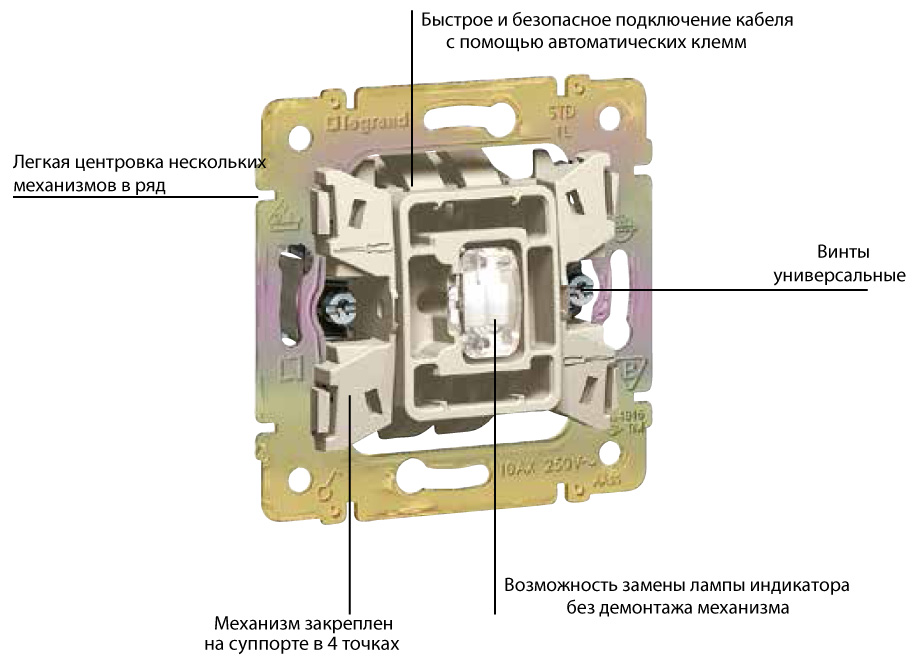

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:
- Двух клавиш (двигающиеся вверх-вниз части).
- Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
- Клеммников (те места, к которым подводят напряжение или ток).
Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.
Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе
.
Принцип действия выключателя заключается в вариативности степени освещения:
- Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
- Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
- Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.
Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.
Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.
Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:
Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах
Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными. Это – выключатель с двумя клавишами
Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя
Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.
Основные требования к работе по замене электрооборудования
Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.
- Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель. Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.
- После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
- Далее, производят демонтаж старого оборудования и установку нового.
Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям
Как починить выключатель света – инструкция по ремонту
Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.
Технология ремонта
Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки
- Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
- Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
- Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.

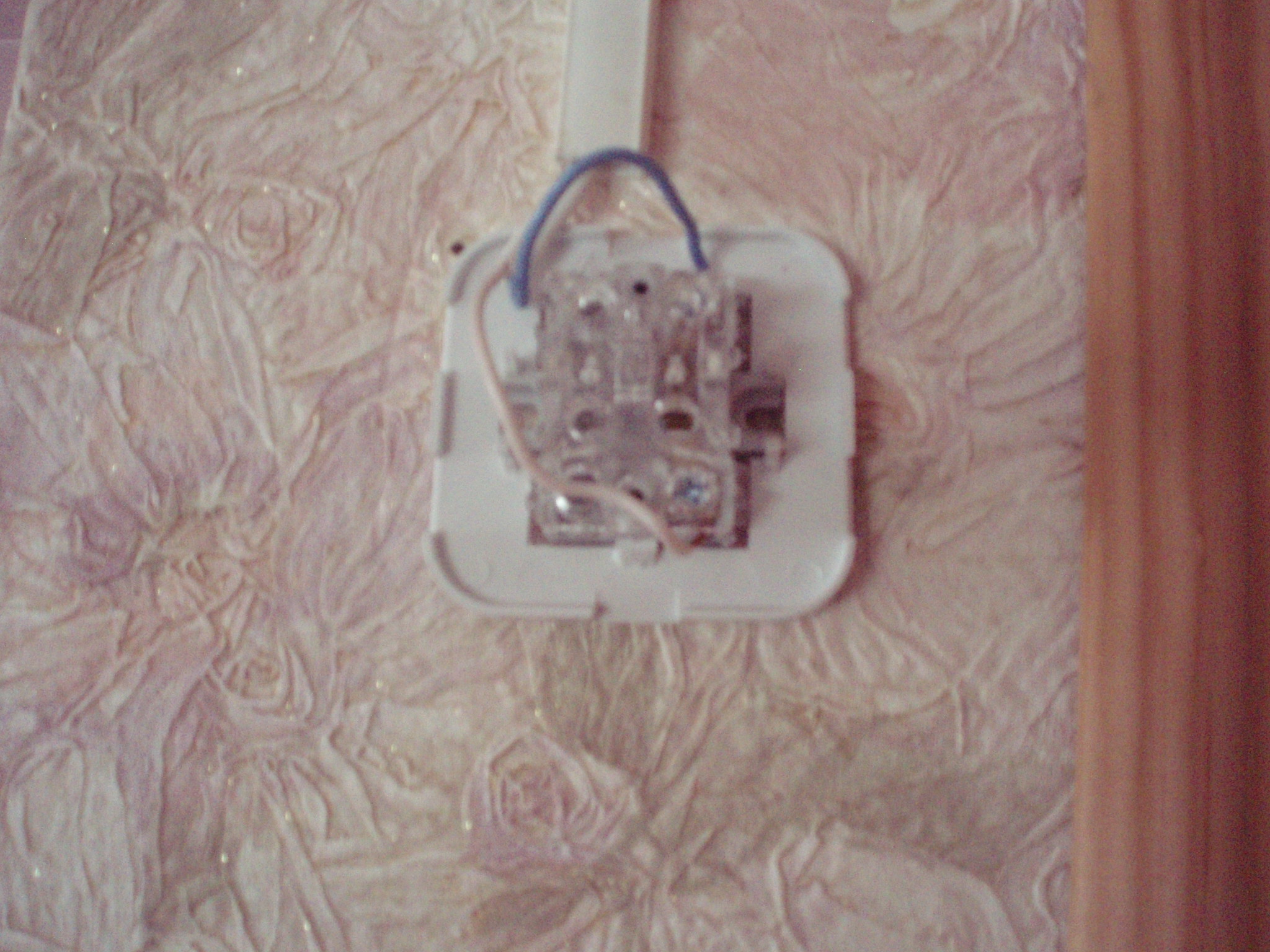

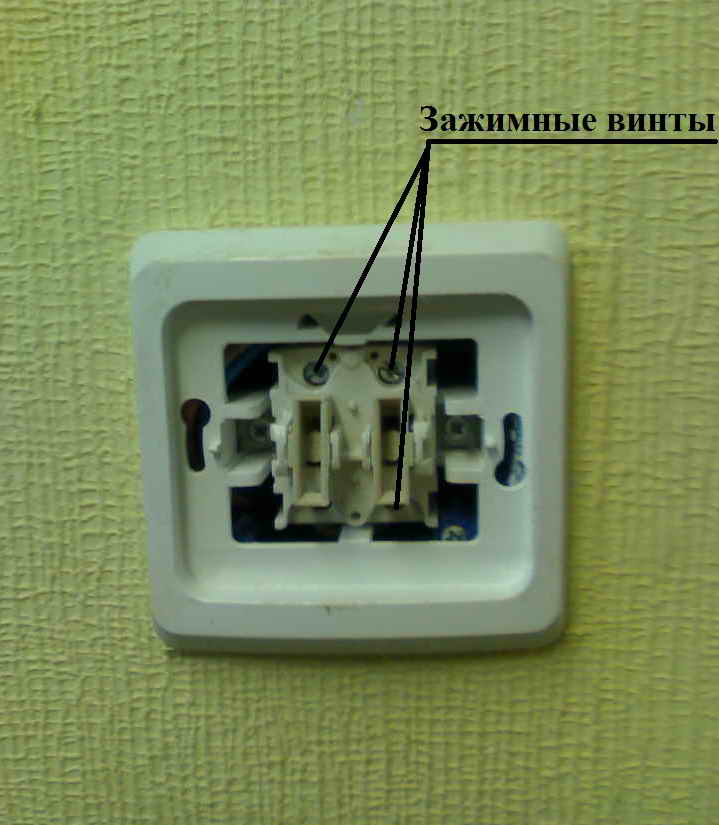

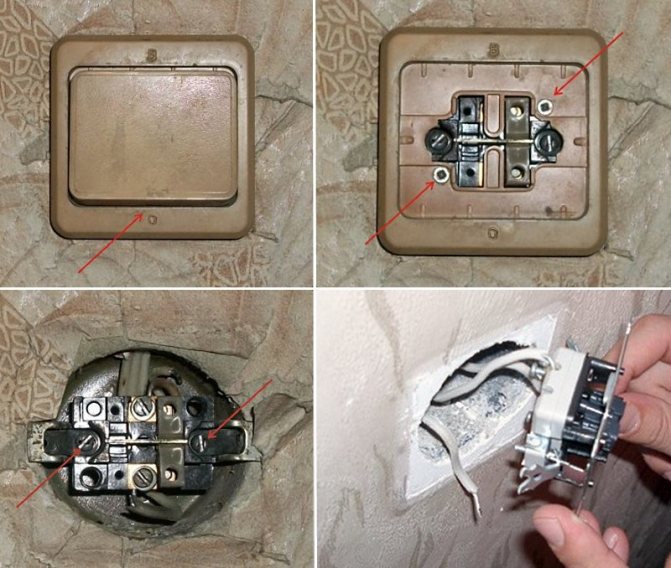

- Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.

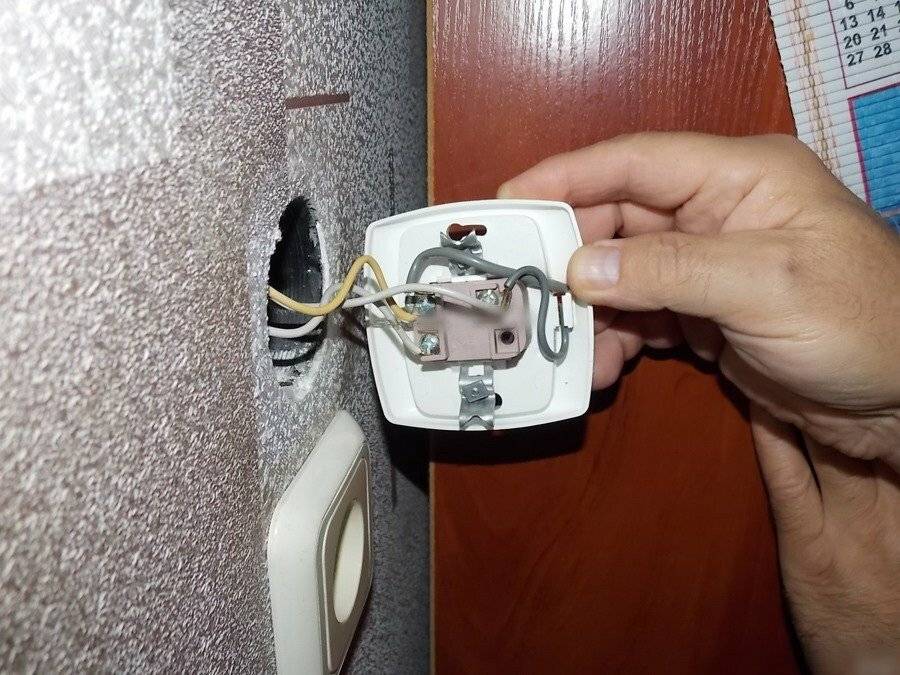

- Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
- Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
- Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
- Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
- Осуществите подключение проводов, а также установку корпуса в подрозетник.
- Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.
Видео инструкция по сборке корпуса
Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.
Практические советы
- Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
- Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
- Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
- Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.
Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!
Также читают:
Видео инструкция по сборке корпуса
samelectrik.ru

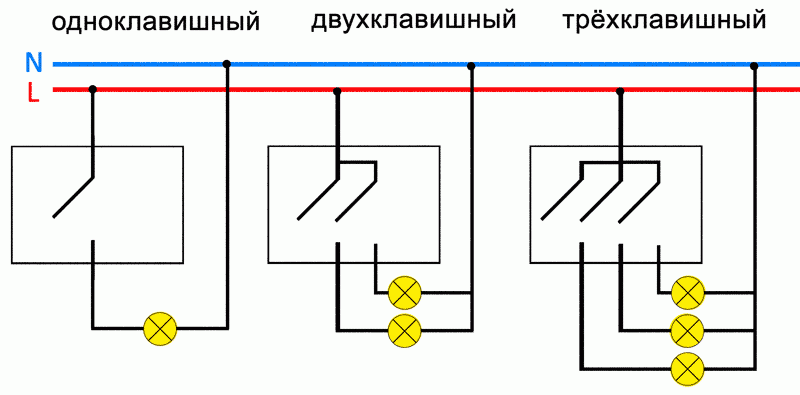

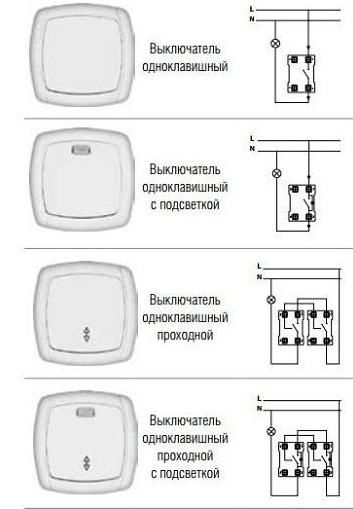

Разновидности выключателей освещения
Выключатель может быть одноклавишным и управлять одним светильником. Если он двухклавишный, то возможны два варианта: либо к изделию подключено два световых прибора, установленных в разных помещениях (туалет, ванная), либо в многоламповом светильнике раздельно управляются две группы ламп, например люстра. Также существуют более сложные трехклавишные выключатели и комбинированные блоки выключателя с розеткой.
Одноклавишный выключатель освещения
Двухклавишный выключатель освещения
Трехклавишный выключатель освещения
Комбинированный выключатель
комбинированный блок — выключатель плюс розетка
Часто задаваемые вопросы
- Зачем нужен перекрестный выключатель?
В основном применяются в схемах с двумя проходными выключателями, таким образом, обеспечивается третья точка управления освещением.
При любом положении клавиши перекрестного выключателя схема обеспечивает управление освещением с двух крайних преключателей.
- На диммер приходит 4 провода на люстру 3, как подключить обычный выключатель в место неисправного диммера?
Не вдавайтесь в подробности, как работал диммер:

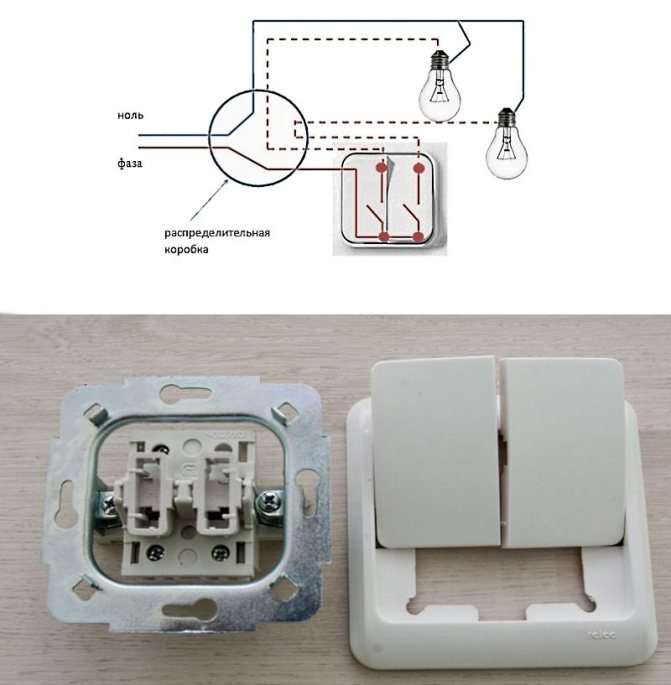

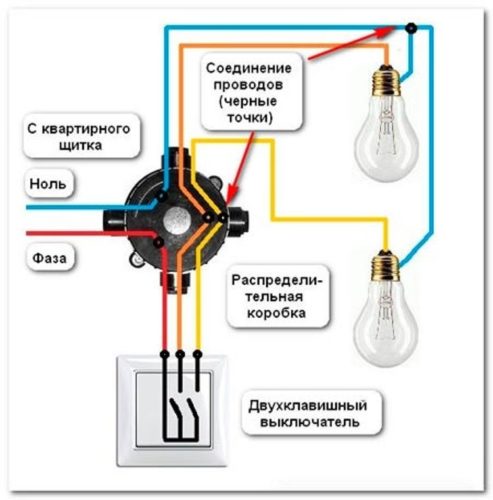

Схема подключения двухклавишного выключателя к люстре
- Отключите соответствующий автомат на РЩ, обесточив систему освещения на данном участке;
- Отсоедините диммер от проводов;
- Индикаторной отверткой определите фазный провод, который приходит из распределительной коробки;
- Вызвоните два провода, которые от выключателя подходят к люстре, подключите их на контакты ламп первой и второй группы. Оставшийся провод нейтрали приходит с коробки, имеет общий контакт на лампах обеих групп.
- На выключателе фазу подключают на общий контакт, провода приходящие от люстры на другие два контакта. Таким образом, фаза клавишами будет коммутироваться на лампы осветительных групп.
- Оставшийся провод от коробки до выключателя заизолируйте и оставьте свободным.
- Включите автомат на РЩ и проверьте правильность подключения.
Меры предосторожности
После выключения электричества следует проверить с помощью тестера наличие/отсутствие напряжения на выходе
При выполнении работ с электротехническими устройствами необходимо тщательно соблюдать меры предосторожности, чтобы предотвратить травмы от удара электрическим током. Следует полностью обесточить всю схему подключения электроприборов и принять меры для предотвращения случайного включения электричества
Видео
Перед выполнением любых действий с электротехническими устройствами нужно убедиться в отсутствии напряжения в сети индикаторной отвёрткой.
На стены может возникнуть потребность снять временно розетку
А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее
В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.
Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:
- Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
- Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
- Клеммы для подключения провода.
Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

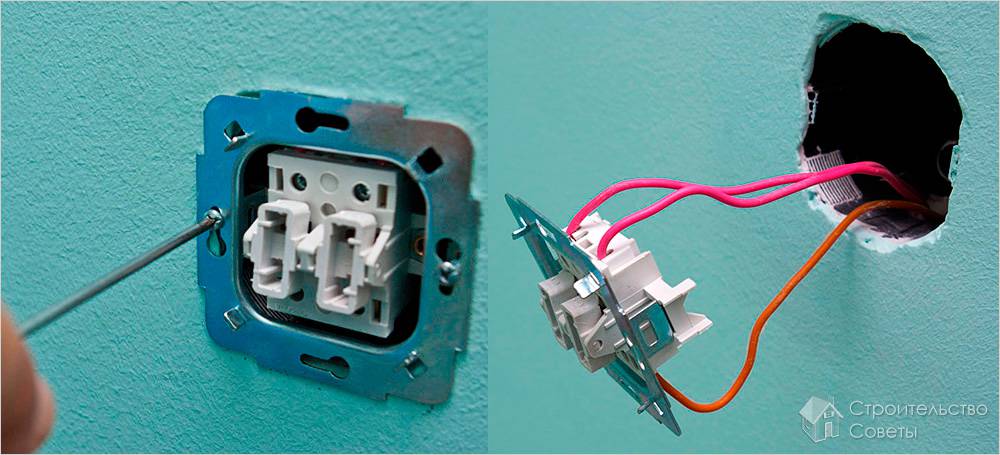

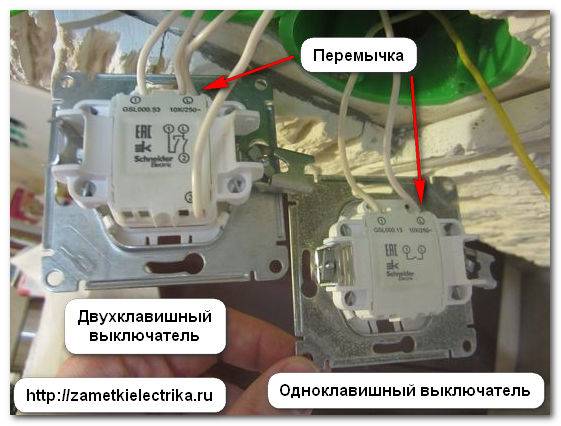

Как заменить одноклавишный выключатель на двухклавишный?
Самостоятельный демонтаж выключателя с одной кнопкой и установка прибора с двумя клавишами выполняются в следующем порядке:
- Отключить электропитание.
- Демонтировать одноклавишный выключатель, отсоединив провода и ослабив винты распорных лапок.
- Включить электропитание. Найти фазный провод и промаркировать его.
- Подготовить новый включатель к установке, ослабив винтовые клеммы и винты распорных лапок.
- Укоротить и зачистить старый провод, если концы подгорели или имеют трещины.
- Вставить провода в контактные отверстия: фазный провод в клемму L, два других — в разъемы 1 и 2. Затянуть винты.
- Установить 2-клавишный выключатель на место старого, зафиксировав его раздвижными лапками.
- Проверить правильность работы и установить декоративные элементы.
Замена однокнопочного выключателя на двухкнопочный возможна в том случае, если это позволяет проводка. Иными словами, в подрозетнике должно быть три провода. В противном случае потребуется тянуть дополнительный кабель из раздаточной коробки. Это может сделать только электрик в ходе капитального ремонта.

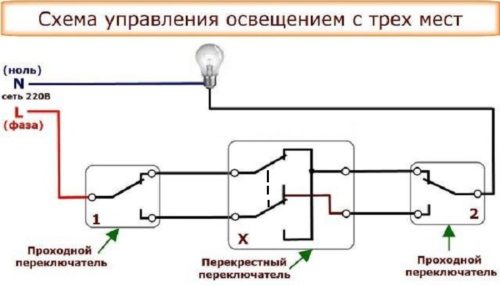

Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

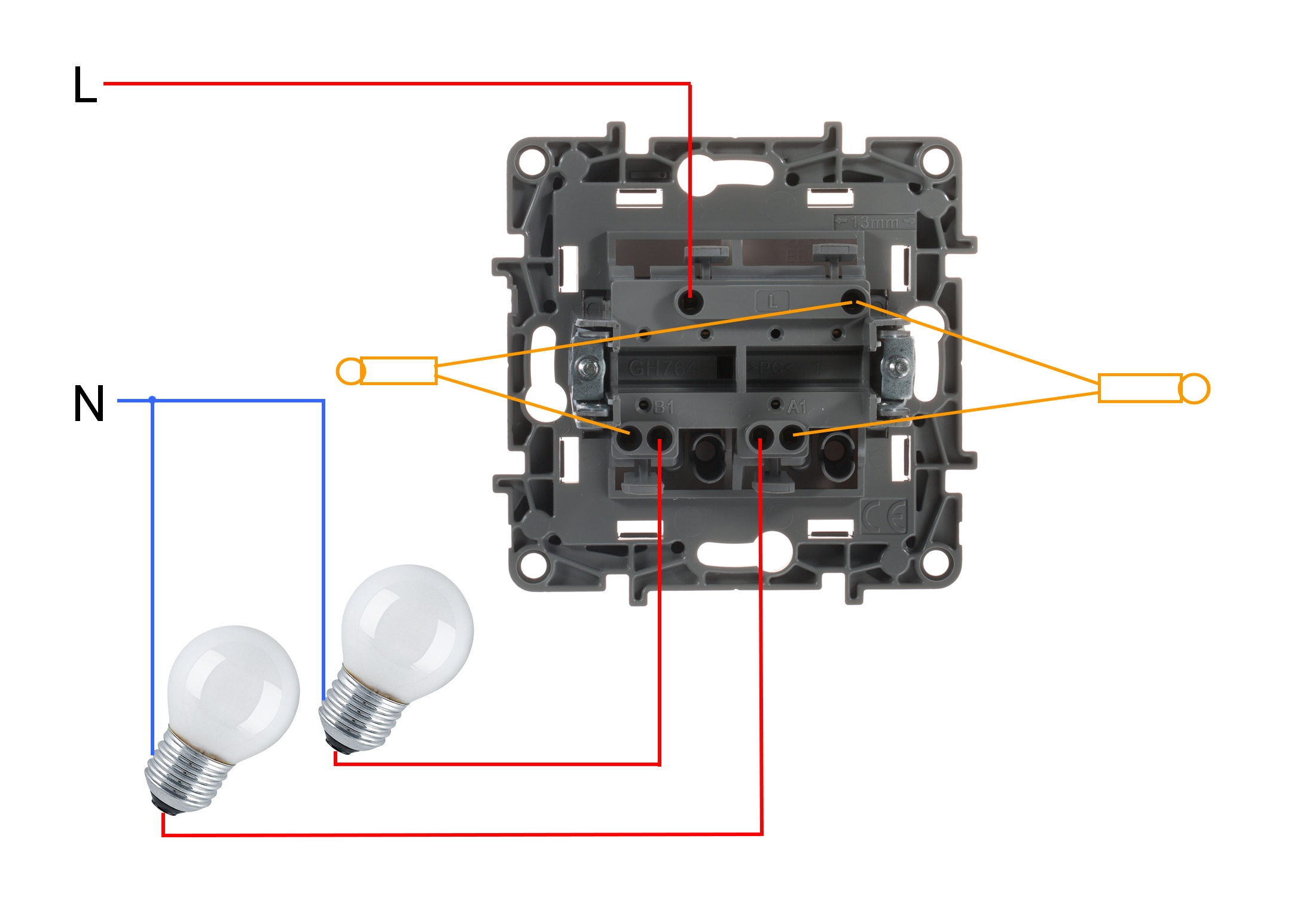

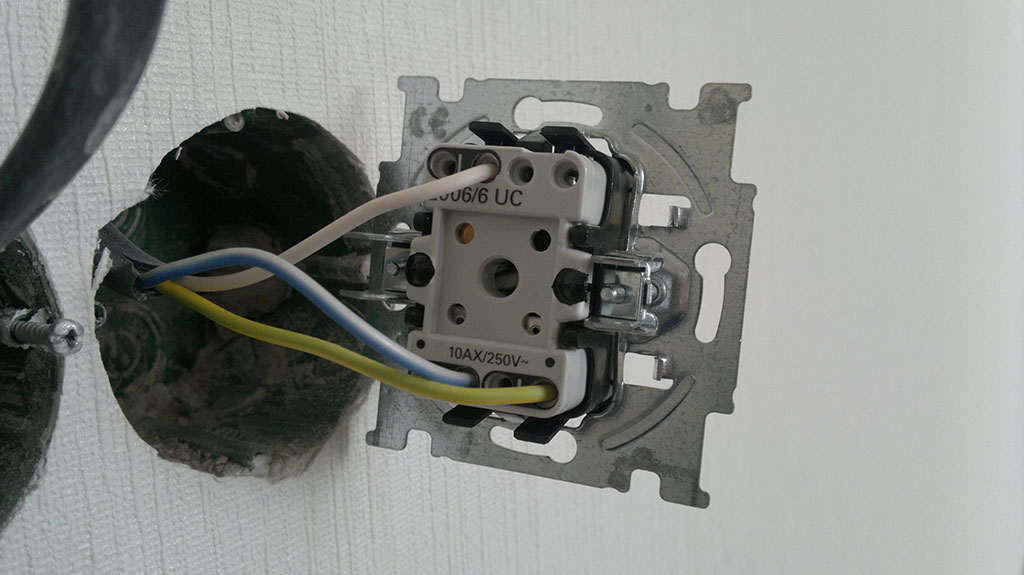

Подключение на примере двухклавишного выключателя

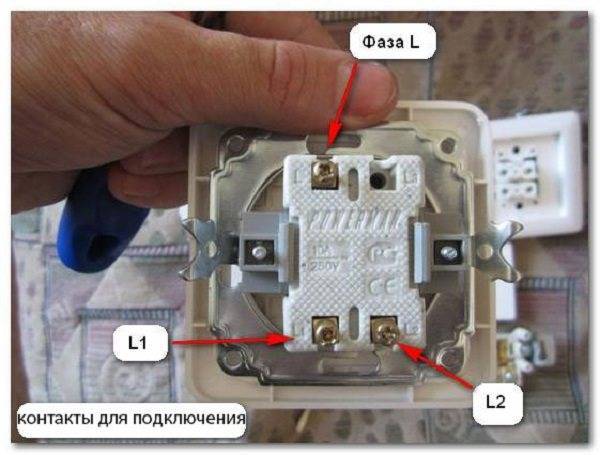

В двухклавишном выключателе света, фазный провод подключается на общий контакт, а далее замыкается с одной из двух, или сразу обеими коммутируемыми линиями. Они могут включать разные группы светильников или группы ламп в одном светильнике. К месту установки двухклавишного выключателя должен быть подведен трехжильный провод.
Перед подключением следует убедиться, что подрозетник установлен ровно, а тип крепления соответствует устанавливаемому выключателю света. Затем фазный провод подключается к общему контакту, а провода от светильника к коммутируемым. При установке выключателя в подрозетник, надо следить за тем, чтобы не повредить находящиеся внутри него провода. Нельзя использовать подрозетник, как место для соединения проводов, все соединения должны производиться в распределительной коробке.
Работая с электропроводкой, даже если вы убедились в отсутствии напряжения, надо действовать также аккуратно, как если бы вы работали под напряжением. Не стоит без необходимости прикасаться к оголенным проводам и токоведущим частям. На выключенный автомат, если он находится в другом помещении, обязательно прикрепите записку: «Не включать!». Не пренебрегайте правилами электробезопасности!
