Примыкание кровли к трубе дымохода: особенности устройства примыкания кровли к трубе дымохода с видео инструкцией

Алгоритм гидроизоляции дымохода

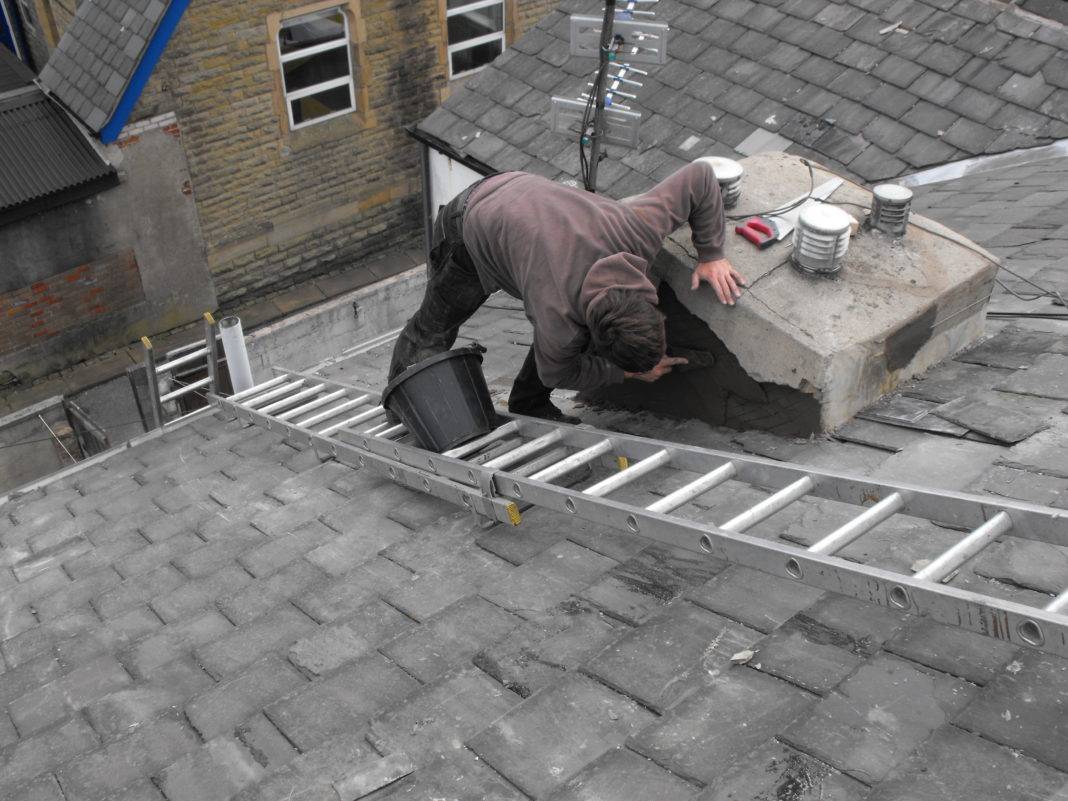

Даже хорошо первоначально загерметизированный дымоотвод может стать источником попадания влаги, поскольку каждая крыша со временем дает усадку. При этом сама она остается целостной, однако в местах примыкания дымоотвода и фартука, возможно возникновение разрывов. Поэтому специалисты советуют в этих случаях выполнять монтаж хомута с применением термостойкой прокладки.

Алгоритм гидроизоляции дымовой трубы своими руками:

  1. Перед гидроизоляцией укладывают дренажный желоб, для отвода воды от дымоотвода.
  2. Монтируют внутренний фартук.
  3. Укладывают «галстук». Элемент, вырезают из гидроизоляционного материала и укладывают под низ фартука. Для шифера или металла, край «галстука» выводят сквозь нижние листы на крышу, где плоскогубцами выполняют краевые бортики, чтобы препятствовать разливу воды.
  4. Укладывают кровельное покрытие около дымовой трубы.
  5. Проводят монтаж верхнего фартука для декоративной отделки.
  6. Процесс установки его аналогичен внутреннему, только закрепляют края к стенке дымоотвода.

Как происходит гидроизоляция дымохода

Гидроизоляция овальной и круглой трубы

В настоящее время с целью вывода дымовых газов в атмосферу устанавливают современные коаксиальные трубы круглого сечения. Они несложны при выполнении монтажных работ и не только эффективно отводят дымовые газы, а также через внутренне кольцо выполняют забор воздуха.

Такая схема воздухозабора охлаждает общую температуру дымоотвода, делая его менее пожароопасным. Гидроизоляция таких конструкций производится не сложно. Для этого потребуются специализированные трубные проходы. Они выполнены в форме нетолстого металлического листа и эластичного полимерного фартука, в разном цвете

Методика исполнения влагозащиты дымоотвода круглого сечения:

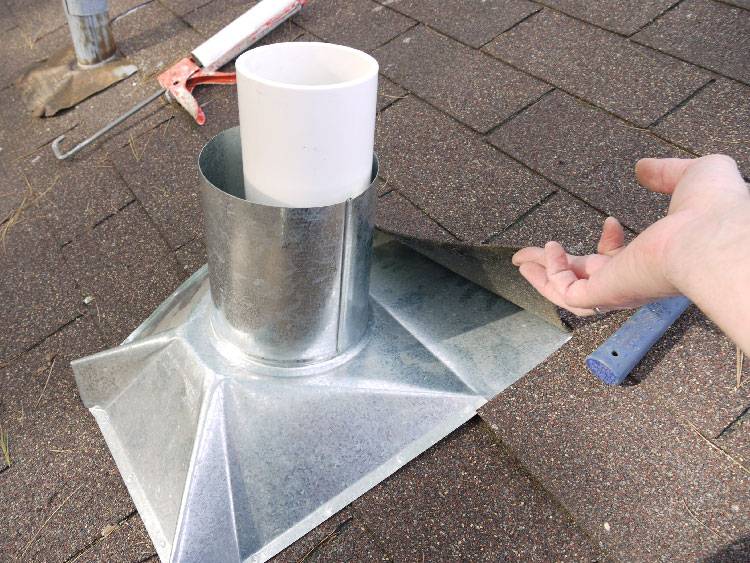

  1. Перед укладкой материала мерят проходку и при надобности выполняют вспомогательную обрешетку в месте ее закрепления.
  2. Кладут кровельный материал, стыком на трубу.
  3. Проделывают отверстие нужного размера, одевают проходку на дымоотвод, с созданием формы существующего профиля трубы.
  4. Стыковые соединения обрабатывают термостойкой пастой.
  5. Укрепляют проходку на кровле саморезами к предварительно размещенной  обрешетки с диапазоном – 8 см.

Гидроизоляция трубы прямоугольного сечения

Подобные конструкции обычно выполнены из кирпичной кладки. В середине короба иногда размещают стальную либо асбоцементную трубу. Кирпич имеет неплохие теплоизоляционные свойства, вследствие чего большого температурного перепада у данного дымоотвода, обычно, нет.

Для исполнения гидроизоляции потребуются:

  1. Мембрана с диффузионным принципом действия.
  2. Гидроизоляционная паста.
  3. Лист из металла либо покупные фартуки и галстуки, соответствующие размерам дымохода.
  4. Термостойкая паста.

Методика выполнения гидроизоляции:

  1. Приступать к гидроизоляции нужно незамедлительно после укладки кровельного материала. Кромки диффузионной пленки внахлест загибают на дымоход и проклеивают полимерной пастой.
  2. Сверху завернутых и крепко приклеенных кромок мембраны тоже наносят пасту.
  3. Устанавливают обрешетку под фартук на дистанции 8-10 см от дымохода. Вагонку также обрабатывают биоогнезащитнымматериалом.
  4. Размещают фартуки снизу повыше кровельного материала на 8-16 см и закрывают кровлю со всех краев на 30 см.
  5. Если наклон кровли меньше 22 градусов, нижний выполняют до свеса, что создает лучшие гидроизоляционные характеристики.
  6. Стыки обрабатывают жароустойчивой пастой.
  7. Укрепляют фартук к дымоотводу дюбелями, заколачивая их на дистанции 16-20 см в первоначально проделанные отверстия.
  8. После закрепления фартуков выполняют укладку кровельного материала с малыми зазорами.

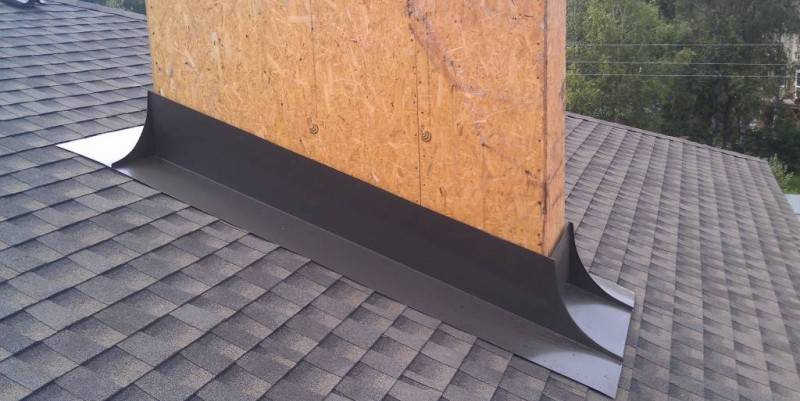

  9. Далее выполняют дополнительный металлический фартук либо укладывают клеящиеся покрытия вроде Вакафлекс. Также рекомендуется выполнить водоотводный галстук от конька кровли.

Чем и как загерметизировать?

Теперь требуется заделать щель между трубой и крышей из профнастила. Этого можно добиться при помощи герметизации данной области. Попытаемся разобраться, как это сделать в разных случаях. Если имеет место примыкание к кирпичной трубе, то весь процесс делится на 2 этапа:

  • установка фартука;
  • обеспечение его герметичного прилегания к крыше.

Сначала готовится кровля. Для этого гидроизоляцию следует завести на трубу и закрепить. Часто такое делается в бане. Щелей здесь быть не должно, чтобы внутрь не попал конденсат.

После этого либо монтируется фартук с последующей герметизацией стыков частей доборного типа, либо проводится фальцевание. В первом варианте установка начинается с примеривания нижней примыкающей планки к трубе. Тут отмечаются дымоходные уголки, после чего следует отступить от них 20-30 миллиметров и произвести отрез куска верхнего плеча части добора. Там, где происходит сгибание уголка, проделывается надрез и для обхватывания загибается планка. Теперь по длине на кровлю наносят самоклеящуюся ленту на основе бутила, а сверху кладут уплотнитель, чтобы под фартуком не накапливалась грязь, и проводится герметизация.

Стык, располагающийся между трубой и кровлей, закрывается планкой примыкания. Так как работа происходит с профнастилом, то закрепление осуществляется при помощи саморезов кровельного типа с прокладкой из EPDM-резины. Саморезы вкручивают перпендикулярно листу поверх всех волн. С боков планки крепятся примерно так же. Их обрезают по габаритам трубы, подгибают, но монтируют только на герметик и ленту на основе бутила. Да и герметик наносится только на низ фартука, чтобы закрывал лишь линию планочного стыка. Шаг между саморезами при креплении этих планок не может быть более 150 миллиметров.

Ширина нижней части добротного элемента должна быть не меньше 450 миллиметров при 15-градусном уклоне кровли. На кровлях, имеющих большую пологость, верхняя фартучная часть должна иметь большую ширину. Требуется промазать герметиком весь планочный стык с кровлей, включая низ и бока.

Там, где опорный лист примыкания, располагается под верхним листом профнастила планка, что крепится саморезами со шляпками плоского типа. Так крепежи не будут мешать укладыванию покрытия кровли. Там, где часть будет открыта, планку можно прикрепить при помощи обычных саморезов.

На верхнюю планку примыкания можно уложить лист профнастила, который следует завести под конек.

Как крыть крышу ондулином тонкости монтажа

О том, как крыть крышу ондулином, написано уже много

Здесь ничего сложного нет, важно только соблюдать правила, крепить по инструкции и иметь небольшую сноровку в строительстве

Но часто после кровли возникают проблемы, связанные с неправильным покрытием. Разбираясь в подобных вопросах, можно отметить, что проблема заключается в неправильном крепеже доборных элементов и прочих нюансах.

На тонкости следует обращать не меньшее внимание, потому как небольшие ошибки могут потом вылиться в большие проблемы

Проход вентиляционной или печной трубы через ондулин

Конечно же, в любом доме есть элементарная кухонная вытяжка на кухне. Также частный дом оснащают системой вентиляции, которую выводят через кровлю на крыше.

«Вырезать» отверстия для таких труб трудоемко. Более того в месте соприкосновения вентиляционной трубы с ондулином возникнет просвет, через который будет попадать влага. В дальнейшем это может привести к затоплению помещения.

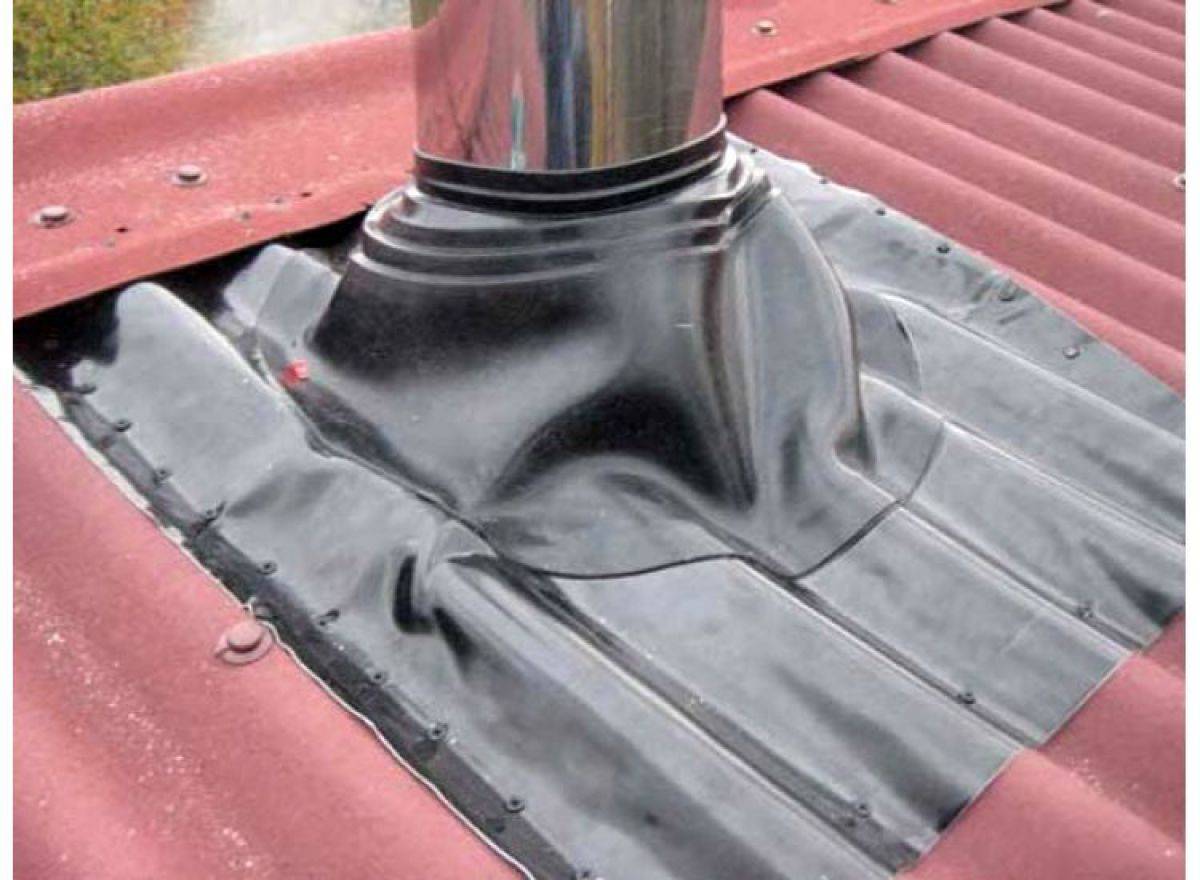

Производители ондулина позаботились о своих клиентах. Они предлагают покупателям специальную готовую вентиляционную трубу. Она крепится к кровле гвоздями и протекание не возникнет.

Иногда люди, пытаясь сэкономить, не прибегают к подобным доборным элементам. Они выводят обычную вентиляционную трубу через кровлю и оставляют ее в таком состоянии, что категорически делать запрещается.

В таком случае необходимо воспользоваться покрывающим фартуком. Но крепить его гораздо сложнее готовой вентиляционной трубы.

Когда в доме или бане имеется камин или печь, возникает необходимость также вывести трубу на крышу через ондулин. Для этого по обычной технологии выкладывают кирпичную трубу и кроют крышу приведенным кровельным материалом.

Во избежание протечки необходимо воспользоваться, все тем же, покрывающим фартуком. Он крепится к ондулину специальными гвоздями.

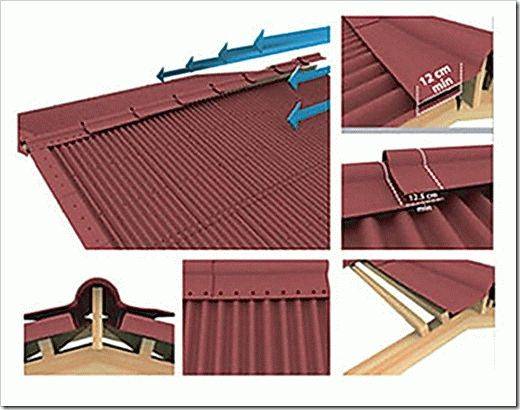

Монтаж и размеры конька из ондулина

Конек – немаловажная деталь в кровле крыши ондулином. Он предназначен для оформления ребра крыши, а также для защиты от попадания лишней влаги.

Коньки приобретают уже готовыми в числе прочих доборных элементов. Перед креплением стоит выяснить, с какой стороны преобладают ветра. Монтаж начинают с противоположной стороны от направления таких ветров.

Коньки также укладывают внахлест шириной, не превышающей 1,5 см. Конек прибивается специальными гвоздями к верхней волне, лежащего под ним листа ондулина. При этом гвоздь должен быть такой длины, чтобы произошла его фиксация в бруски обрешетки.

Покрывающий фартук для ондулина

К прочим дополнительным элементам, которые необходимы для покрытия крыши ондулином, относится покрывающий фартук. С его помощью добиваются герметизации стыков.

Его используют в месте соприкосновения листов с печной трубой, для эстетичного оформления, а также защиты от влаги стыка между листом ондулина и вертикальной стеной.

В случае с трубой покрывающий фартук крепят у нижней части и прибивают его к каждой волне листа ондулина. Далее с помощью герметичной ленты герметизируют стык со стеной, боковые стыки и верхнюю часть трубы.

Для этого ленту необходимо проложить минимум на 10-15 см выше к вертикальной поверхности. Покрывающий фартук и лента прикрепляется металлической планкой.

Помимо герметизации труб и вертикальных стен, покрывающий фартук необходимо применить для монтажа конькового элемента. Для этого его устанавливают с нахлестом в 4 см на оба ската.

При этом верхние края у фартука должны быть на расстоянии не менее 2 см. Эта мера необходима для лучшего выхода воздуха. Поверх прикрепленных фартуков монтируют коньки.

Отделка трубы дымохода варианты и ход работ

Завершающая отделка дымоотводящего канала тесно связана с работами по изоляции кровли и проводкой трубы через нее.

Проход трубы через кровлю

Вывод трубы на крышу зависит от модификации самой трубы. Проще всего вывести круглую металлическую сэндвич-трубу. Для ее изоляции не потребуется дополнительного материала, поскольку она имеет один слой теплозащиты внутри сэндвича. Защитные фланцы можно приобрести в готовом виде. Они гибкие, что делает самостоятельную установку легкой.

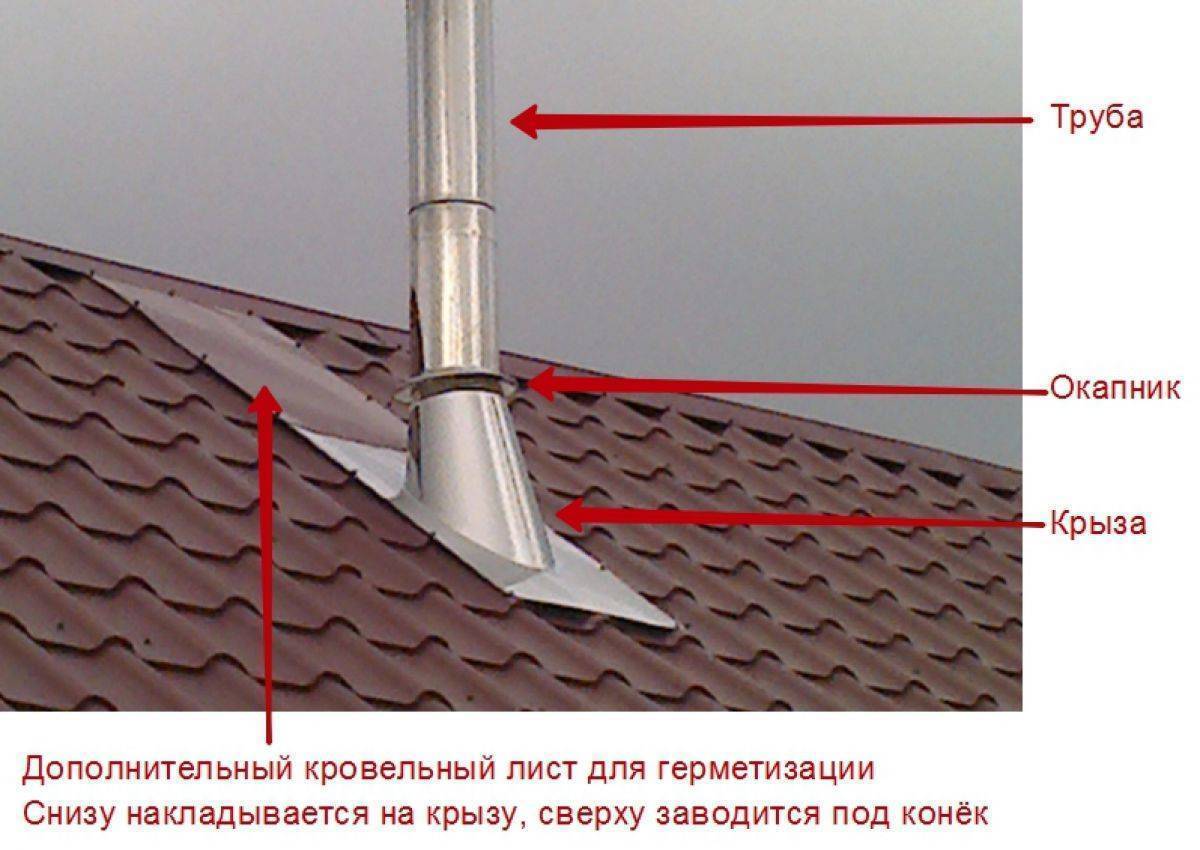

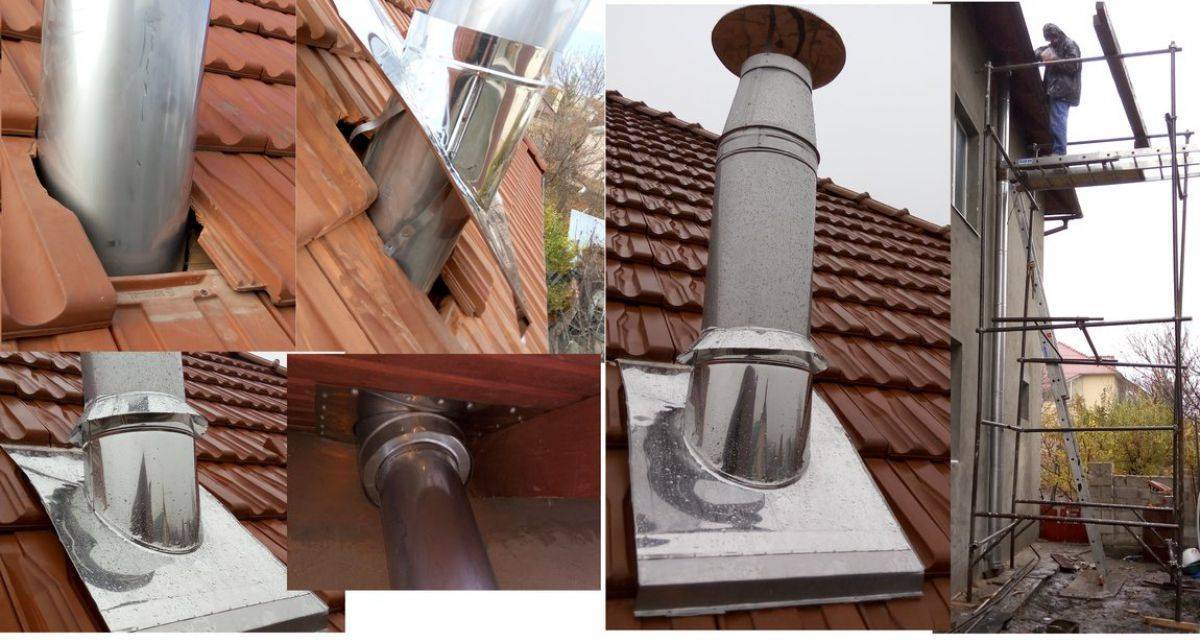

Для вывода сэндвич-дымоотвода через кровлю следует:

  • Прорезать отверстие под диаметр трубы. Для чего снизу наносим разметку и просверливаем контурные метки. Вырезать удобнее со стороны крыши.
  • Надеть на трубу внутренний защитный фланец. Установить конструкцию. Смазать фланец огнеупорным герметиком, закрепить саморезами к крыше со стороны чердака.
  • На уличную часть трубы надеть защитный, гибкий, конусный фланец. Предварительно в нем прорезать отверстие, которое по диаметру чуть меньше дымохода. Чтобы процесс натягивания шел лучше, фланец и трубу промазать мыльной пеной.
  • Промазать фланец герметиком и прикрутить крепими саморезами поверх кровли.

Несколько сложнее вывести классический дымоход через кровлю. Для его проводки потребуется приобрести или соорудит защитный короб с теплоизоляционным слоем.

Алгоритм вывода квадратной трубы через кровлю:

  • В крыше и кровельном пироге прорезать отверстие, на 25 см большее по всем сторонам, чем квадрат трубы.
  • По размеру полученного отверстия соорудить защитный короб. Как правило, для короба используют листовую оцинковку. С ней легко работать самостоятельно, оцинкованное железо отвечает требованиям норм строительства, приобрести его можно недорого. Полученный короб должен иметь вид ящика, в центре которого вставлена труба, а оставшийся объем заполнен базальтовой ватой.
  • Короб установить в проем. Вывести трубу.

Далее наступает самый сложный и важный этап строительства дымоотвода – отделка трубы и герметизация кровли.

Варианты облицовки

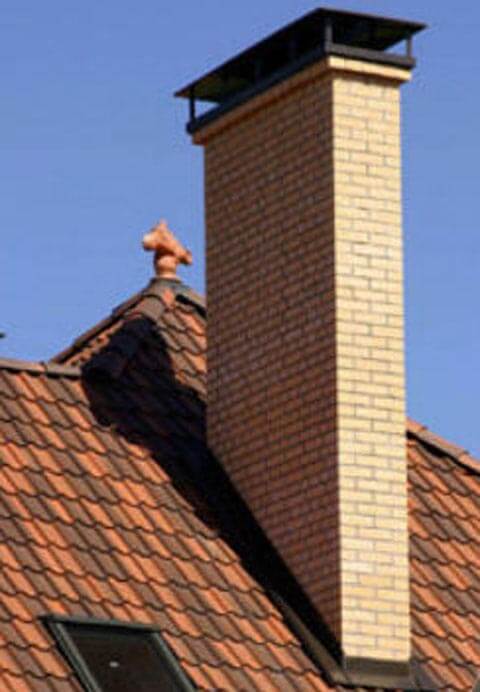

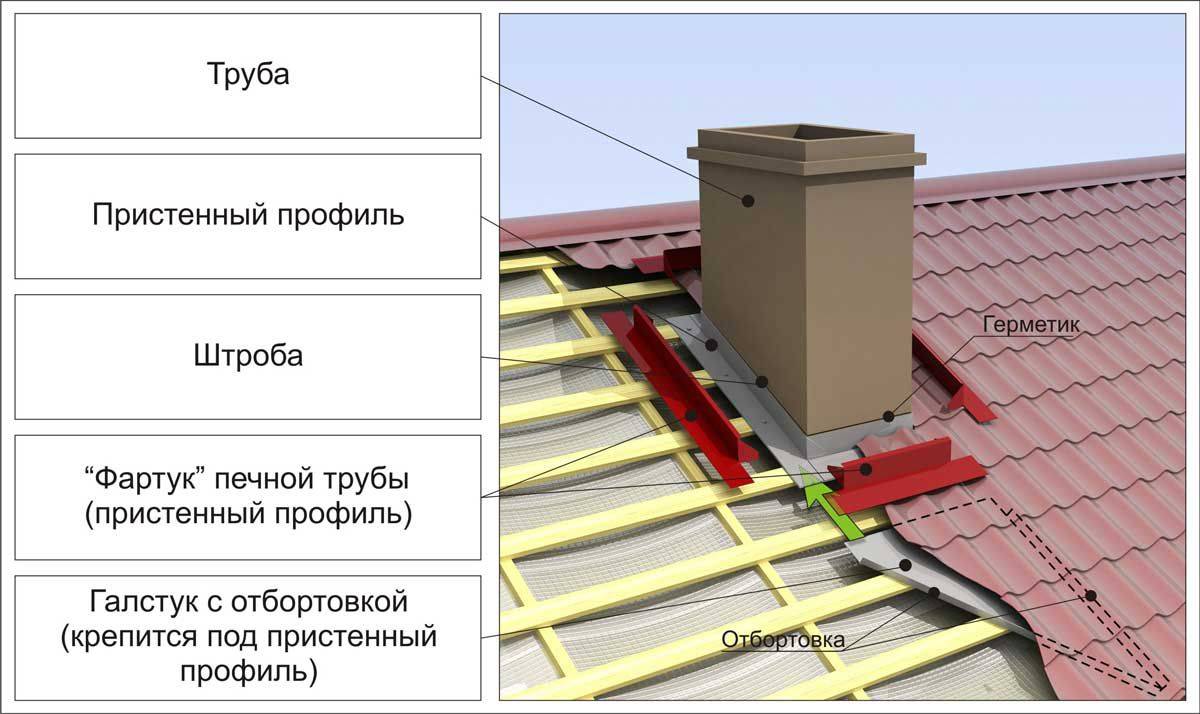

Герметизация кирпичной или оштукатуренной трубы:

  • Разобрать кровлю на 70 см по периметру, в нижней части снять чуть больше. Это необходимо для сооружения защитного внутреннего фартука и галстука. Галстуком называется дополнительная защитная конструкция из металла, которая выполнена в виде длинного листа с загнутыми краями.
  • На небольшой высоте от кровли трубу проштробить по периметру на глубину 2-3 см. Удобно это делать болгаркой.
  • В углубление загнать металлический пристенный профиль, конец которого опустить на крышу.
  • Со всех сторон профиль закрепить к кровле саморезами с защитными шайбами.
  • В нижней части пристенный профиль крепится на галстук. Нижняя часть галстука выводится поверх кровельного материала.
  • Уложить и закрепить кровельный материал.
  • Поверх смонтировать верхний защитно-декоративный фартук.

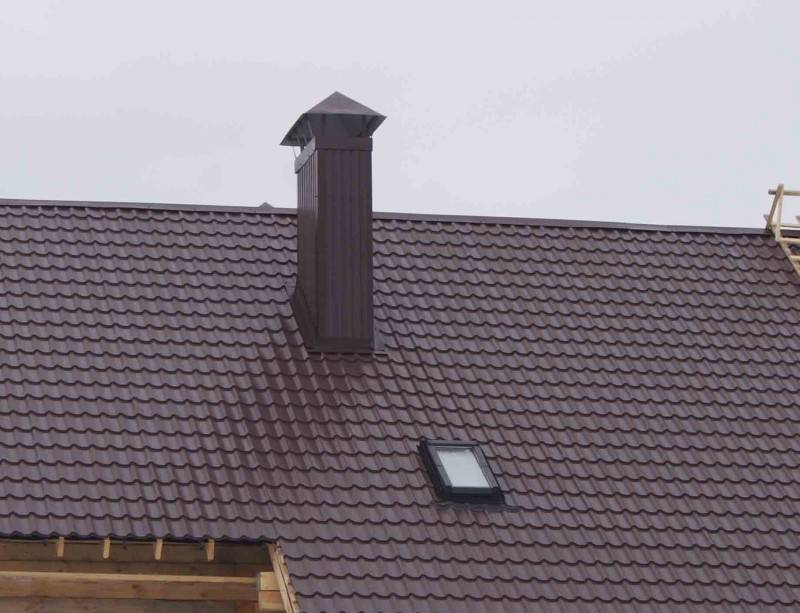

Облицовка профнастилом применяется для защиты как кирпичных, оштукатуренных труб, так и для украшения сэндвич-дымоотвода, если этого требует архитектурное решение дома.

Распространенным вариантом облицовки является каркас при выводе двойной сэндвич-трубы от двух автономных печей (например, печь и камин). В этом случае одна прямоугольная труба, зашитая сайдингом, выглядит презентабельнее двух железных.

Алгоритм монтажа каркасной отделки трубы дымохода:

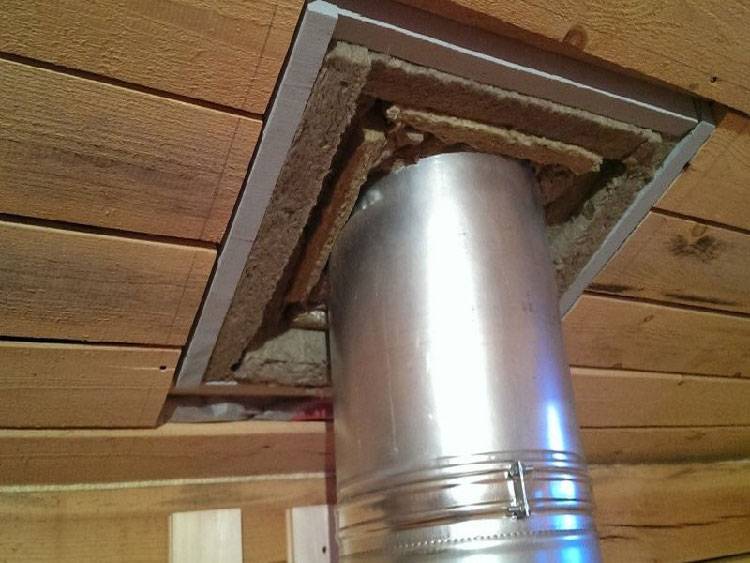

  • Вокруг трубы смонтировать каркас из металлопрофиля. Размер каркаса совпадает с отверстием, которое проделано для вывода трубы через крышу.
  • Между трубой и каркасом установить прямоугольники минеральной огнеупорной ваты.
  • Зашить каркас профнастилом со всех сторон при помощи специальных саморезов с защитными пресс-шайбами.

Дымоход и пирог кровли

Выход дымохода

Довольно часто поднимается вопрос о том, как обустроить примыкание кровли к трубе дымохода в случае утепленной кровли, представляющей собой пирог из нескольких слоев (тепло-, паро- и гидроизоляция).

В данном случае защита утеплителя (чаще всего стекловата или базальтовая вата) от наружной влаги и водяных паров обеспечивается непрерывными по всей площади крыши слоями гидро- и пароизоляции.

При этом, согласно СНиП, пожарная безопасность обеспечивается, когда расстояние между внешними поверхностями дымоходов и элементами кровли из воспламеняющихся материалов следует делать как минимум 13-25 см (зависит от типа используемой трубы).

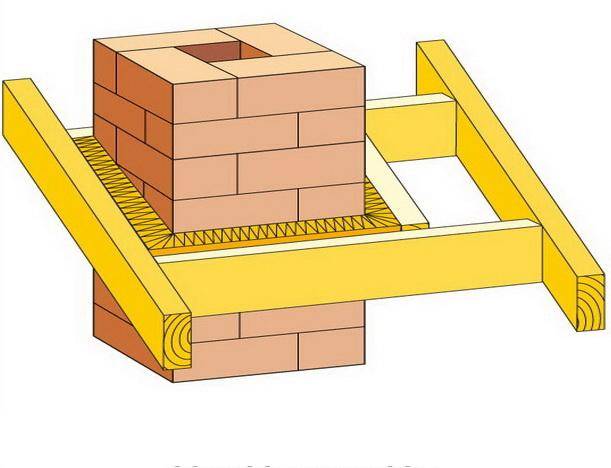

Оптимальным решением является отделение зоны, примыкающей к дымовой трубе, от остальной кровли:

  • При помощи стропильных ног по бокам от дымохода;
  • Креплением поперечных балок на стропила – снизу и сверху от трубы.

Таким образом, создается отдельный короб для прохождения трубы через крышу, причем расстояние от балок и стропил выбирают в соответствии с требованиями СНиП. Кровля вокруг трубы заполняется негорючим теплоизоляционным материалом (обычно это плотная каменная вата).

Данный утеплитель меньше подвержен действию влаги, чем обычный утеплитель в пироге кровли, который чаще обладает средней плотностью. Благодаря этому вокруг трубы дымохода необязательно укладывать гидро- и пароизоляцию.

Примыкание пленок к данному коробу выполняется обычным способом:

  1. Надрезают полотна в виде конверта;
  2. Доводят полотна до края поперечных балок или стропил;
  3. Крепят к ним при помощи скоб или гвоздей;
  4. Прижимают гидроизоляцию брусками обрешетки и контробрешетки;
  5. Пароизоляция прижимается при помощи каркаса – основания под материал отделки мансарды.

Существует также мнение о том, что температура внешней поверхности дымохода в точке прохода через кровлю не достигает 60°, что не является опасным для пленок. Благодаря этому возможно подведение пленок прямо к трубе с подклеиванием стыков скотчем.

Кроме того, в гидроизоляционном слое над трубой следует выполнить дренажный желоб, отводящий от нее воду, проникающую под крышу.

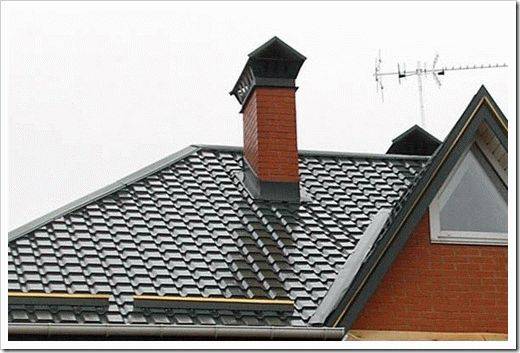

Разделка трубы на металлочерепице

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

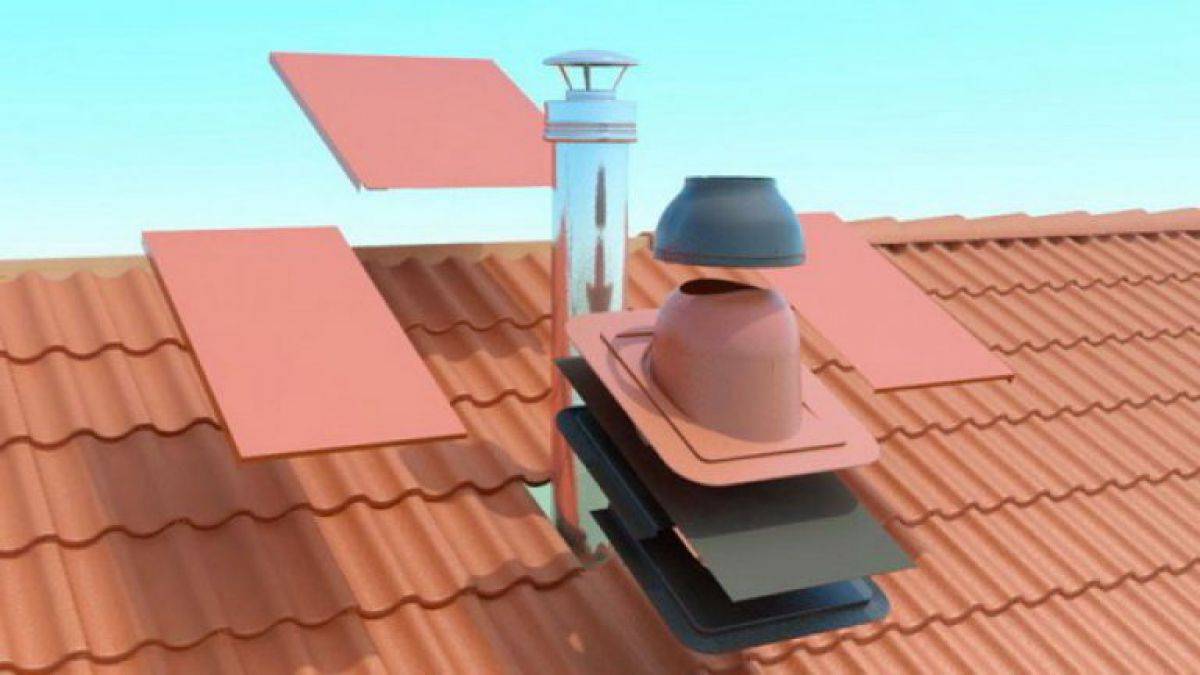

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

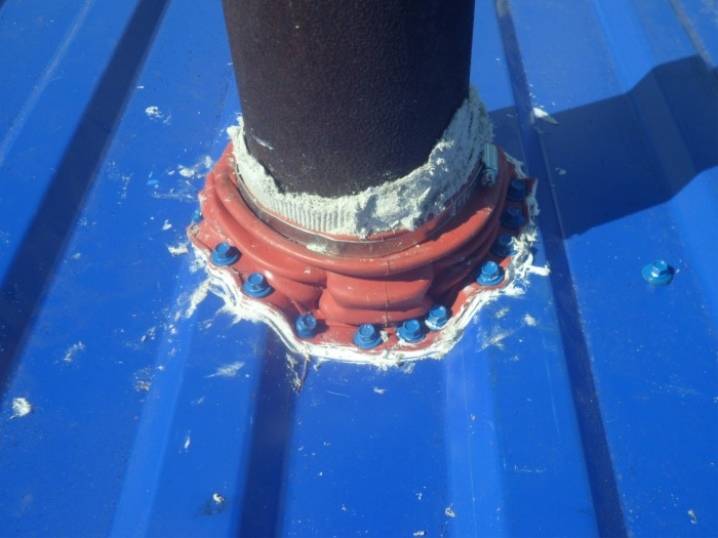

Особенности примыкания к коаксильной круглой трубе:

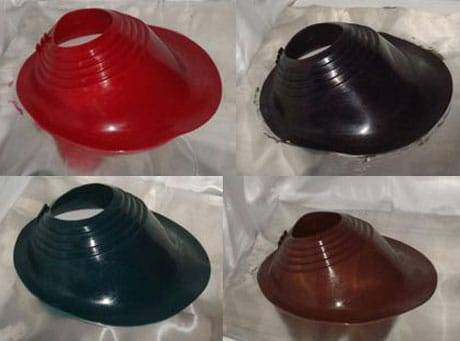

  • Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
  • При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

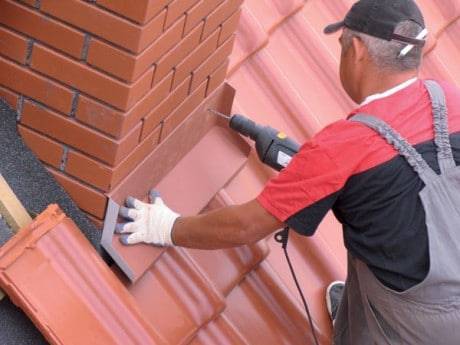

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Что представляет собой сэндвич-дымоход

По-другому конструкции этого типа называют также модульными дымоходами. Использоваться такие трубы могут при установке котлов и печей как для отопления жилых домов, так и бань. Собираются дымоходы этой разновидности путем вставки друг в друга отдельных частей методами «по конденсату» или «по дыму».

Изготавливаться элементы сэндвич-труб могут из нержавеющей или оцинкованной стали. Первый вид конструкций владельцами загородных домов используется чаще всего. Оцинкованные дымоходы, поскольку цинк способен выгорать при высоких температурах, применяются в основном только при установке газовых котлов или бойлеров.

Свое оригинальное название трубы этого типа получили за многослойность. При сборке таких конструкций на заводе на основную дымоотводящую трубу надевают еще одну, выполняющую роль защитного кожуха. Между вставленными друг в друга трубами при этом монтируется еще и минеральная вата.

Основным преимуществами сэндвич-дымоходов, в сравнение с обычными одностенными конструкциями, считается то, что внутри них в процессе эксплуатации не образуется конденсата. В таких дымоходах никогда не скапливаются кислоты и не откладывается сажа. Соответственно, и срок службы у отводящих отработанные газы конструкций этого типа довольно-таки большой.

Как защитить дымоход от влаги

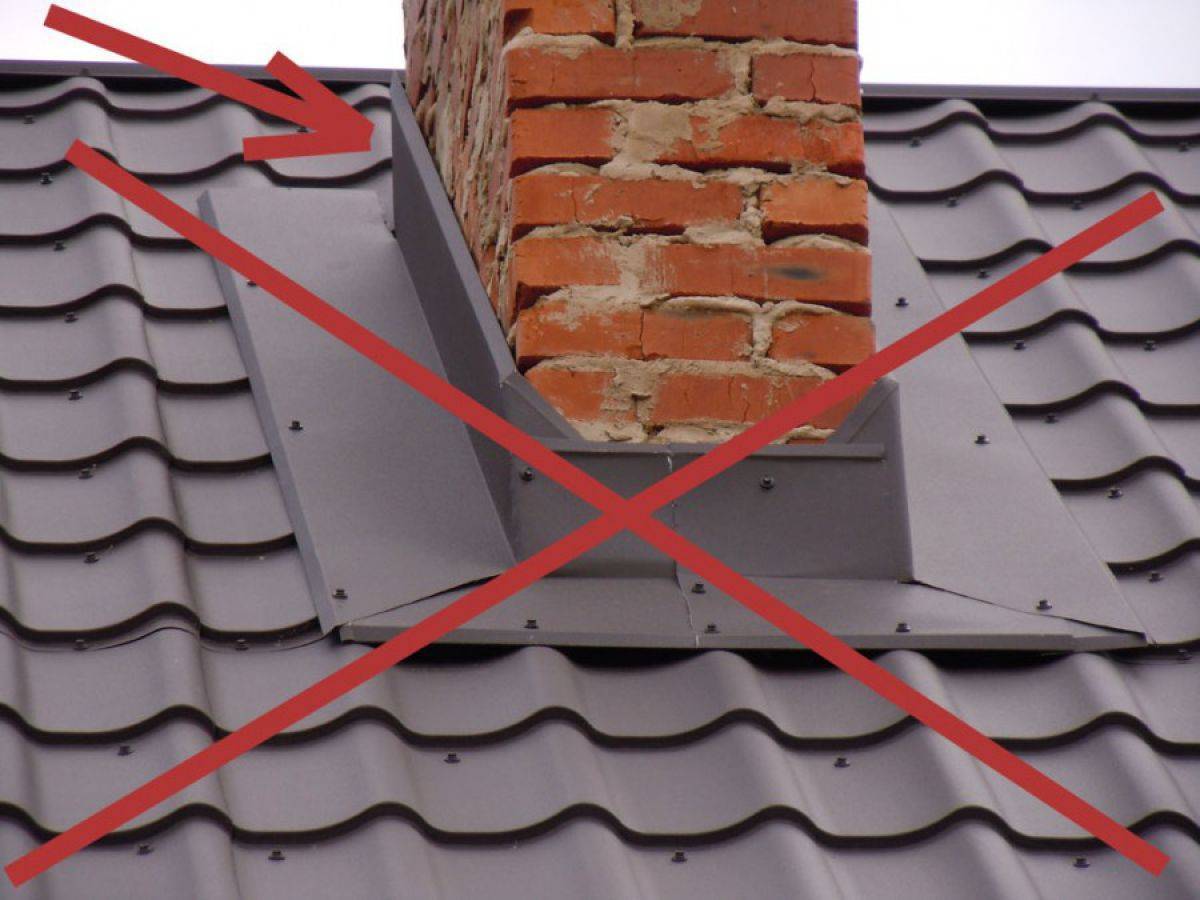

Практика показывает, что чаще всего протечки воды на крыше около трубы связаны с некачественной герметизацией разделки крыши. Если разделка под кровлей, протекать будет снизу, если поверх – сверху. Чтобы это предотвратить, при помощи установки изоляционных фартуков производится гидроизоляция дымохода на крыше.

Работы производятся в несколько этапов:

  • Прежде всего, в гидроизоляционном слое над печной трубой укладывается дренажный желоб, предназначенный для отвода влаги от дымовой трубы.
  • Затем монтируется внутренний фартук, обеспечивающий полную герметизацию примыкания кровельного покрытия к дымоходу.
  • Далее укладывается так называемый «галстук». Это элемент, вырезанный из гидроизоляционного материала, подложенный под нижнюю кромку внутреннего фартука. Конструкция обязательно должна доходить до самого края кровли. В случае, если крыша покрыта шифером или металлочерепицей, край галстука выводится между нижними листами покрытия на поверхность кровли. По краям конструкции обязательно при помощи плоскогубцев выполняется бортик, который не даст воде растекаться по крыше, а направит ее по скату вниз.
  • Вокруг трубы укладывается кровельное покрытие.
  • Поверх кровли монтируется наружный декоративный фартук. Он устанавливается таким же способом, как и внутренний. Единственное отличие в том, что верхняя кромка закрепляется прямо к стенке трубы.

Изоляционные фартуки изготавливаются самостоятельно, но при желании можно приобрести изготовленные промышленным способом узлы, предназначенные специально для этих целей. Они применяются для проводки сквозь крышу дымоотводов круглого сечения и называются кровельные проходы. Узлы представляют собой элемент, состоящий из плоского листа стали в виде основания, к которому крепится фартук, выполненный в виде колпачка. Внутри него пропускается дымовая труба.

Для обеспечения печной тяги необходимо обустроить на кровле вентиляционные выходы. Они формируют воздушные потоки, защищают вентиляцию от попадания атмосферных осадков и создают тягу в отопительных приборах. Выходы должны быть закреплены строго вертикально и по высоте быть равными дымоходу, только в таком случае воздушные потоки, образующиеся в них, будут достаточно сильными для обеспечения оптимального режима сгорания топлива в приборе отопления.

Гидроизоляция трубы – ответственное дело. От правильности его выполнения зависит не только целостность кровельного пирога, но и безопасность использования отопительных приборов. Выполнить все работы самостоятельно, конечно, можно, но при этом нужно рассчитать свои силы и быть уверенным в том, что все будет смонтировано абсолютно правильно. Если все-таки появились сомнения в своей компетенции, лучше доверить установку гидроизоляции специалистам и получить в короткие сроки узел, смонтированный по всем правилам.

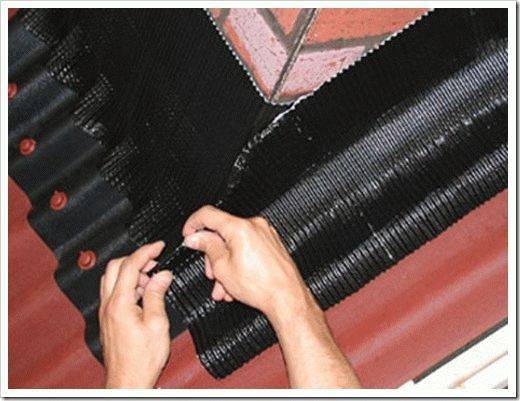

Нюансы укладки материала Вакафлекс

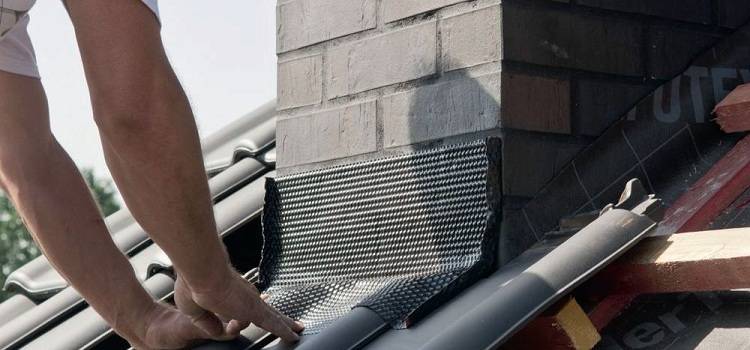

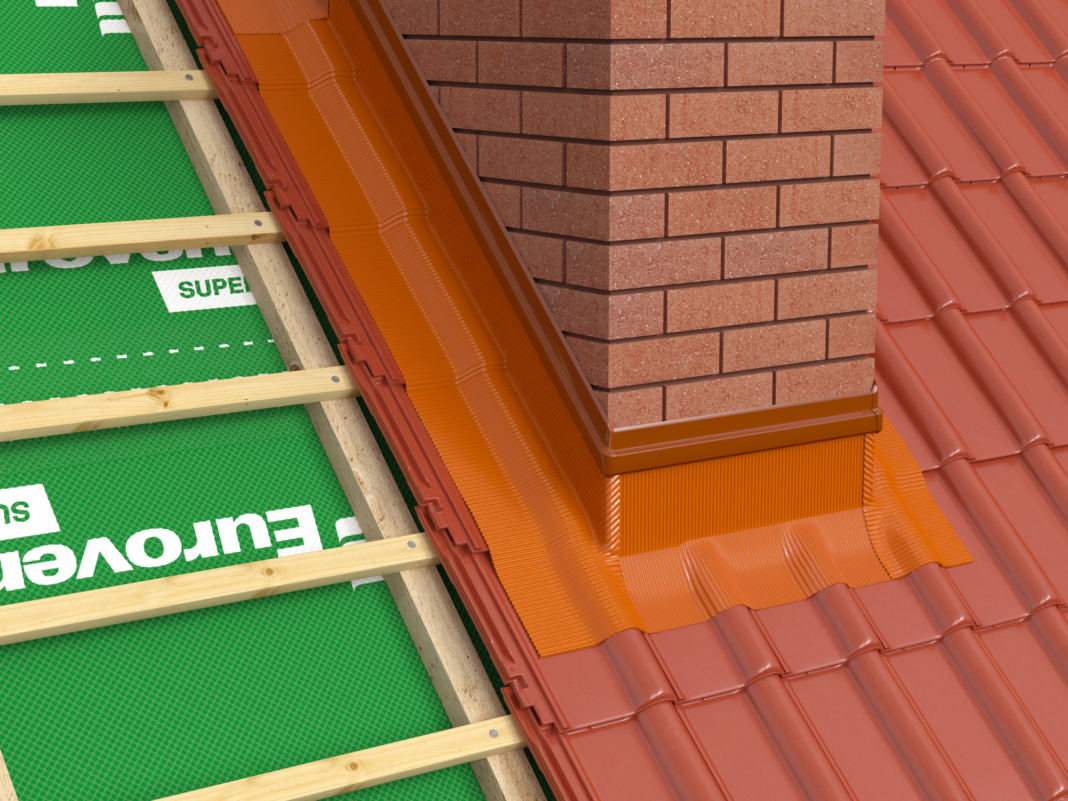

Вакафлекс – клеящаяся эластичная водоизоляционная полоса с внутренним алюминиевым армированием. Ее конструкция позволяет повторить форму кровли и в то же время крепко прилегать к трубной поверхности.

Укладка материала Вакафлекс

Установка Вакафлекса проста, которую можно выполнить самостоятельно:

Полосу наклеивают по нижней кромке дымохода. Режут ее по окружности

Сгибают пополам вдоль ленты, освобождают верхнюю предохранительную пленку и клеят ее к дымоотводу, придавливая жестким валиком.
Впоследствии убирают нижний предохранительный слой и клеят к кровле, скрупулезно прижимая валиком для обеспечения полного прилегания.
Углы осторожно подрезают, заворачивают на стены трубы и приклеивают.
Подобным способом обрабатывают боковые сторонки дымоотвода.
Углы бережно заводят на нижную/верхнуюобласть трубы, углы округляют для наилучшего контакта и ветровой защиты.
Верхняя стена трубы обрабатывается последней, ее углы закрепляют на боковые плоскости.
На дымоотвод сверху водоизоляционной ленты укрепляют планку Вака, препятствующую стеканию воды по трубной поверхности.

Гидроизоляция предотвращает образование повреждений или разрушений от воды в дымоходе. Если в кладке дымоотвода уже есть зазоры, пустоты, трещины или пропавший раствор, его следует отремонтировать перед гидроизоляцией. Внешнюю поверхность его необходимо очищать перед влагозащитой, поскольку любые частицы или грязь не позволят гидроизоляционному материалу создать плотное соединение.

Выполнение защиты от влаги  обязательная операция для каждой дымовой трубы, если этого не сделать, ущерб нанесенный водой дымовентиляционной системе может быть значительным и привести к полному ее разрушению. Современные гидроизоляционные материалы хорошо представлены в строительных магазинах во всех регионах страны, в том числе и в Москве.

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

  • Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
  • При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
  • Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

  • Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
  • Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации.

Круглая труба

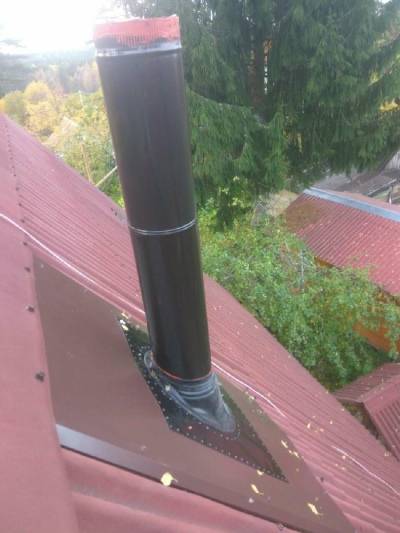

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

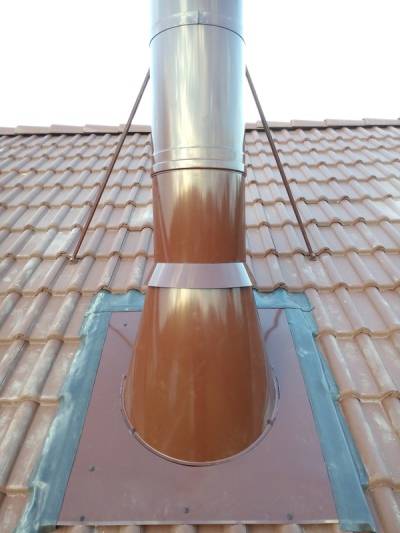

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

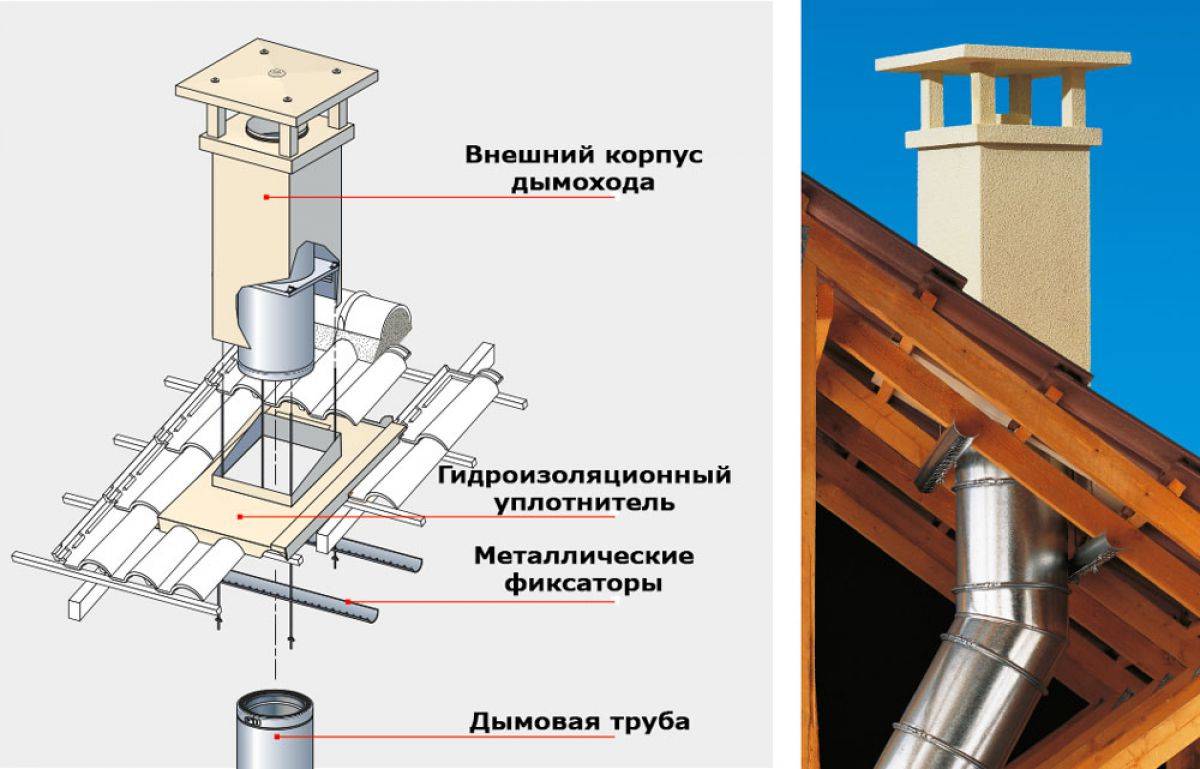

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

  • Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
  • Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

  • Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
  • Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
  • Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
  • Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
