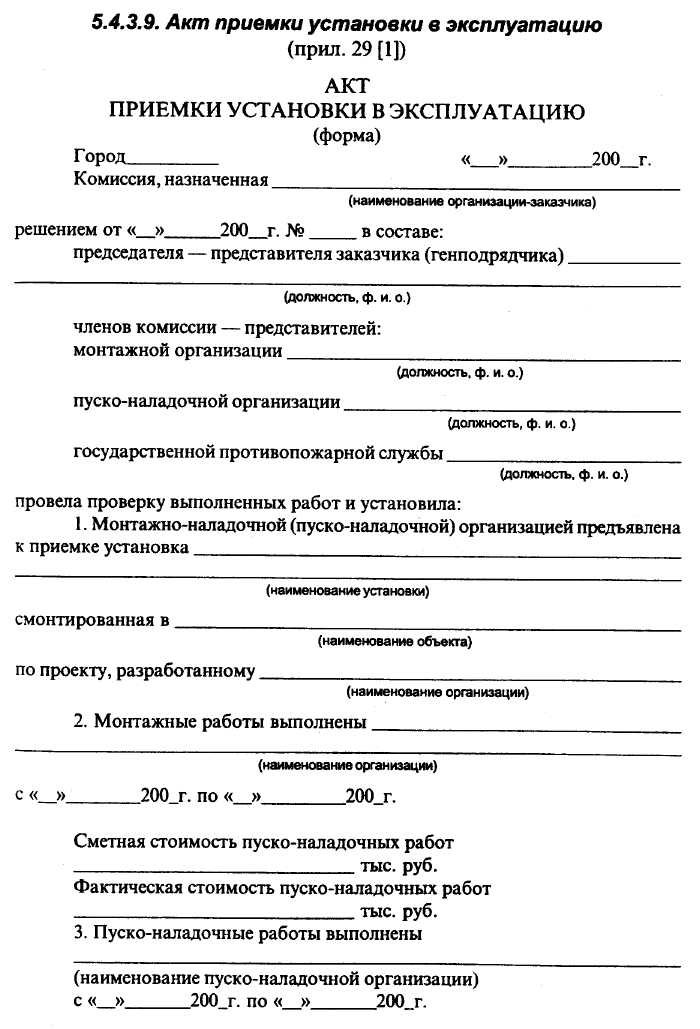

Образцы актов приемки, ввода в эксплуатацию и пусконаладочных работ по вентиляции

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.271-77 Государственная система обеспечения единства измерений. Средства измерения давления. Термины и определения

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.3.018-79 Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний

ГОСТ 21.602-2003 Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ 6376-74 Анемометры ручные со счетным механизмом. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений

ГОСТ 15807-93 Манометры скважинные. Общие технические требования и методы испытаний

ГОСТ 16519-2006 (ИСО 20643:2005) Вибрация. Определение параметров вибрационной характеристики ручных машин и машин с ручным управлением. Общие требования

ГОСТ 16844-93 Вибрация. Требования к испытаниям механических молотков

ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний

ГОСТ 17187-2010 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования

ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия

ГОСТ 21339-82 Тахометры. Общие технические условия

ГОСТ 22270-76 Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения

ГОСТ 23337-2014 Шум. Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий

ГОСТ 28243-96 Пирометры. Общие технические требования

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 32548-2013 Вентиляция зданий. Воздухораспределительные устройства. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Акт на пусконаладочные работы по вентиляции

Для чего нужна пусконаладка (наладка на проектные расходы воздуха и комплексное опробование) инженерных систем:

• Для установления соответствия систем их проектным расходам;
• После окончания пуско-наладочных работ и оформления технических паспортов наладки систем на проектные расходы, а так же актов о выполнении комплексного опробования система вентиляции считается принятой в эксплуатацию;
• Составление паспортов на каждую вентиляционную установку.

Как происходит пуско-наладка систем вентиляции: Проведению пусконаладочных работ должен предшествовать комплекс работ:

Следует закончить общестроительные и отделочные работы по вентиляционным камерам и шахтам, а также закончить монтаж и индивидуальные испытания средств обеспечения (электроснабжения, теплохолодоснабжения и др.).

Пусконаладка систем вентиляции

Инфо

Правила составления документа На сегодняшний день единого, унифицированного, обязательного к применению образца акта об окончании пусконаладочных работ не имеется. Организации и предприятия имеют возможность выбора: каждый раз по мере надобности составлять документ в произвольной форме (например, если такие мероприятия происходят не так уж и часто), или же, исходя из своих нужд, разработать шаблон документа самостоятельно (в этом случае его следует утвердить в учетной политике организации). Независимости от того, какой именно способ будет выбран, при заполнении акта о завершении пусконаладочных работ нужно придерживаться некоторых стандартов.

На что обратить внимание?

Акт применим к любым видам оборудования, вне зависимости от назначения и свойств. При этом единого стандарта бумаги не установлено, поэтому досконально изучайте оборудование, с которым работаете, и нормы по наладке, прописанные в законах и постановлениях. Собирайте регламенты в приложение к акту.

Даже если в планах открыть кафе, а не фабрику, помните о специфике кухонного оборудования, и системах вытяжки и вентиляции, для которых написаны подробные государственные стандарты. Необязательно, хотя и желательно, чтобы указанный в акте принимающий совпадал с тем, кто принимает оборудование на месте. Закон не запрещает подписать бумагу от имени директора предприятия, если последний доверяет работнику. Но лучше уполномочить сотрудника расписываться за директора специальным внутренним приказом на случай судебных разбирательств в будущем.

График и периодичность очистки воздуховодов систем вентиляции

При составлении графика учитывается нормативная периодичность очистки воздуховодов систем вентиляции. Для большинства учреждений она должна проводиться не реже одного раза в год. Но на отдельных объектах установки воздухообменного назначения загрязняются по-разному, с неодинаковой скоростью и различными веществами. Именно поэтому решение про необходимость профессиональных мер принимается по результатам проверки системы вентиляции. Основанием внепланового проведения процедуры является:

• скопление на стенках оборудования видимых загрязнений;
• неприятный запах в помещении, исходящий от воздуховода;
• наличие патогенных бактерий на элементах вентиляции (по результатам лабораторных анализов).

Комплексная очистка вентиляции проводится в выходные дни или нерабочие часы. Для правильного составления отчетной документации можно составить образец графика очистки воздуховодов систем вентиляции и адаптировать его для конкретного объекта. При этом следует знать, что в узкоспециализированных правилах СанПиН прописаны отдельные условия микроклиматических норм, которые отличаются на предприятиях в зависимости от их сферы деятельности.

Технические специалисты нашей компании утверждают, что скачать график очистки воздуховодов систем вентиляции бессмысленно, так как он составляется с учетом площадей воздуховодов и размеров здания заказчика.

общие положения

ПТЭ ТЭ): Оценки технического состояния приборов безопасности для обеспечения надежности и безопасной эксплуатации:предохранительного клапана, регулятора температуры ГВС, регулятора температуры теплоносителя в зависимости от температуры наружного воздуха, регулятора давления «после себя», «до себя» (в объеме инструкций завода-изготовителя). Тепловые испытания на равномерность прогрева отопительных приборов (п. 2.6.2 ПТЭ ТЭ) Выявление потерь тепловой энергии через тепловую изоляцию (п. 2.6.2 ПТЭ ТЭ) Составление теплового баланса (п. 2.6.2 ПТЭ ТЭ) только для котельных и зданий, имеющих теплоэнергетические источники. Замер обеспечения в помещениях расчетных температур воздуха (п.

9.3.25 ПТЭ ТЭ) в целях предупреждения нанесения вреда здоровью из-за воздействия высокой или низкой температуры (ГОСТ ИСО/ТО 12100-1-2001, п. 4.4).

Как составляется и что включает в себя программа ПНР

Программа проведения пусконаладочных работ представляет собой документ, в котором четко расписан весь перечень действий, который будет производиться ответственной организацией. В сети можно увидеть дискуссии по поводу того, стоит ли включать в Программу методику проведения пуско-наладки или же она должна оформляться как отдельный документ. Четких требований относительно этого нет, поэтому здесь все зависит от договоренностей сторон. Образец для каждой конкретной ситуации можно легко найти в интернете.

Программа составляется и утверждается представителем пусконаладочной компании и согласовывается заказчиком, в шапке документа ставятся подписи и печати сторон. Далее идут такие разделы (как пример, возьмем подготовку системы отопления гостиницы):

• проверку правильности монтажа, готовности и исправности оборудования в визуальном режиме (регулирующих устройств, запорной арматуры, заполнение системы водой), по итогам составляется дефектная ведомость;
• наладочные испытания в эксплуатационных условиях, балансовые опыты (установка оптимальных режимов, опробование управления арматурой в ручном и автоматическом режиме, проверка настроек автоматики, выявление недостатков и отработка предложений по их устранению), результат – акт индивидуальных испытаний;
• комплексное опробование (72 часа непрерывной работы – для всего основного оборудования, 24 часа – для тепловых сетей), его началом считается время запуска всех систем на максимальную нагрузку.

Некоторые компании оформляют все мероприятия, связанные непосредственно с подготовкой и тестированием устройств, в отдельный документ – Методику ПНР, идущую как дополнение к Программе. В Программу же они включают более общие вещи организационного характера. То есть, происходит фактическое разделение всего комплекса работ на организационно-юридическую и техническую составляющие. Однако нередко Методика является неотъемлемой частью основного тела утвержденной Программы.

Составной частью Программы могут являться такие дополнительные документы:

• паспорта систем вентиляции, отопления и горячего водоснабжения, а также отдельных узлов их присоединения;
• порядок подготовки и последующего проведения ПНР с перечнем всех операций, временем их начала и окончания;
• перечень стационарных и переносных средств измерения (манометры, термометры и т.д.);
• список регулирующей и запорной арматуры, оборудования (насосы, клапаны, теплообменники, фильтры);
• список контрольных точек и протокола измерений по каждой из них;
• перечень параметров, которые требуют уточнения и корректировки (влажность и температура воздуха, давление в трубах, расходы теплоносителя);
• методика замеров тепловых потерь конструкциями здания (составляется специальный акт и выдается справка).

Технический отчет привлеченная специализированная организация выдает, как правило, в течение одного месяца.

Печати со стороны предприятий на акте ставить также необязательно, так как с 2016 года юридические лица освобождены от необходимости визировать свои бумаги при помощи печатей и штампов. Акт составляется в нескольких экземплярах, один из которых передается в надзорные органы (при необходимости), остальные (по одной копии) передаются на руки исполнителю и заказчику. Каждая из сторон должна хранить его в своем архиве на протяжении установленного законом периода. Пример составления акта об окончании пусконаладочных работ С точки зрения делопроизводства данный акт имеет довольно простую и понятную форму.

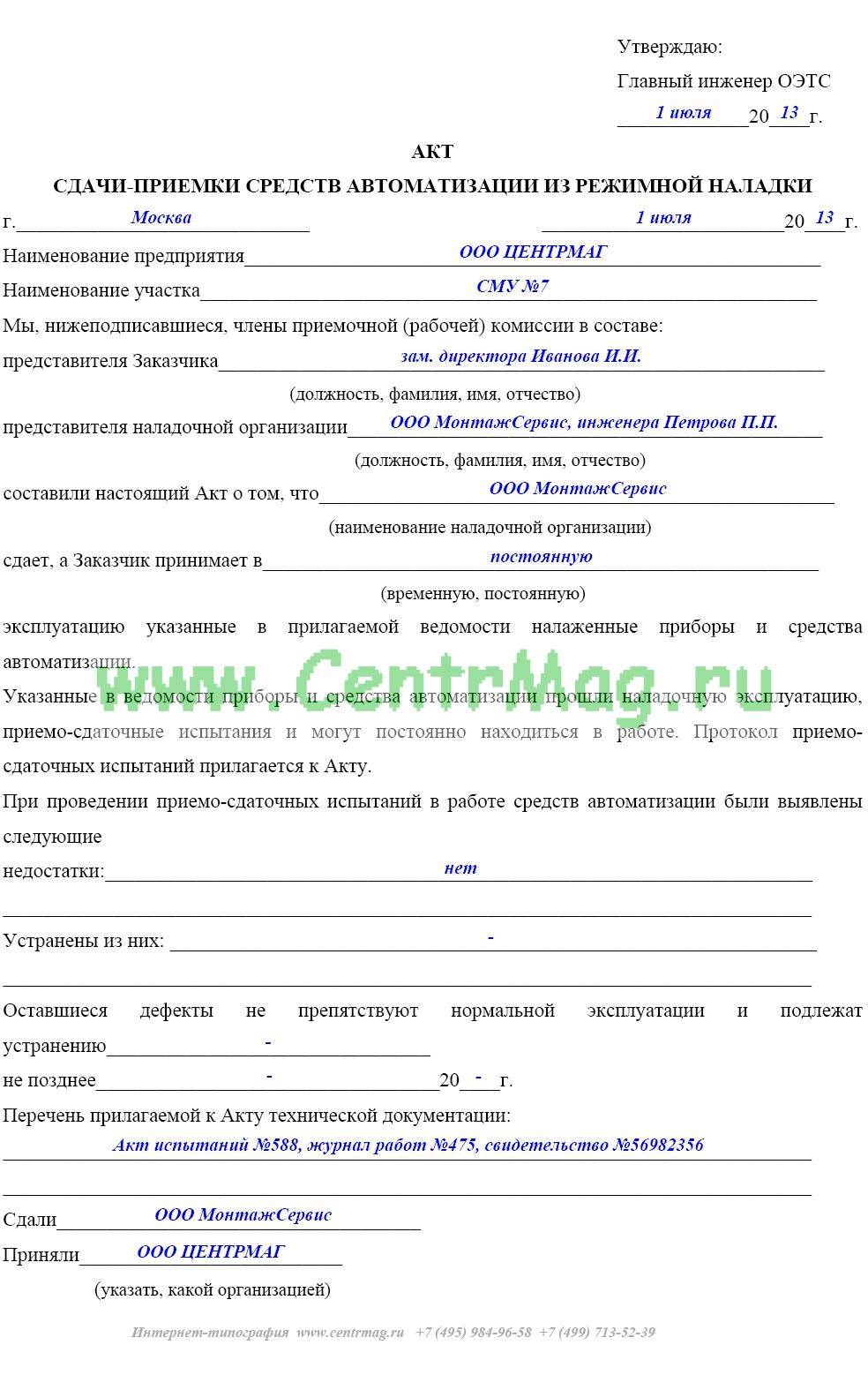

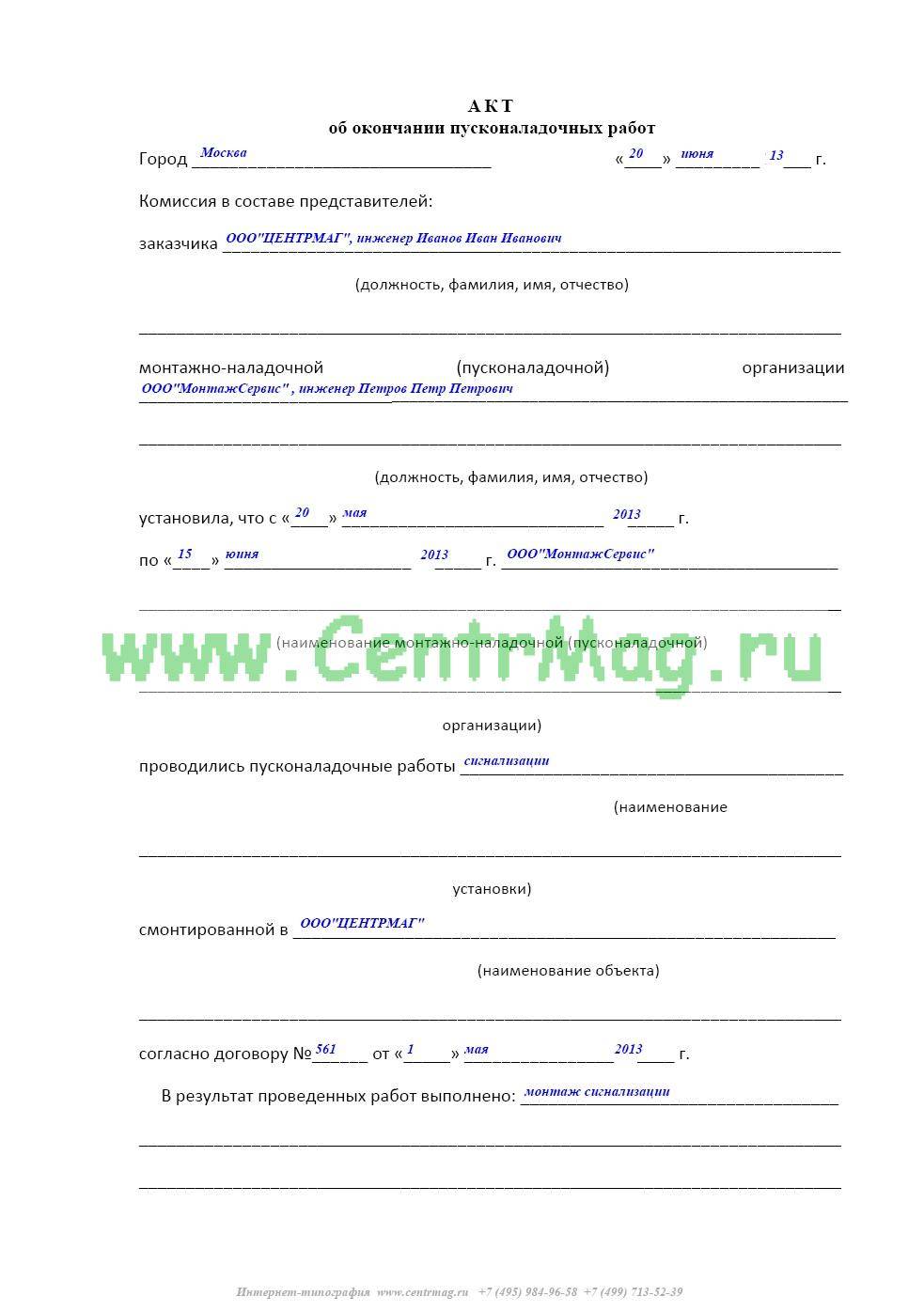

Акт об окончании пусконаладочных работ форма 14. Образцы актов приемки, ввода в эксплуатацию и пусконаладочных работ по вентиляции

Пусконаладочные работы являются важным этапом после монтажа систем пожарной сигнализации перед вводом в эксплуатацию установленной аппаратуры.

В процессе действий по пуско-наладке пожарной сигнализации выявляются нарушения при монтаже, возможные недостатки, а также заводской брак, весь комплекс настраивается и регулируется, обеспечивая стабильность функционирования противопожарного оборудования в соответствии с установленными параметрами. После завершения составляется акт об окончании пусконаладочных работ.

Пусконаладочные работы, далее ПНР, могут быть прописаны в качестве отдельного пункта в договоре с организацией-подрядчиком, проводившей монтаж оборудования противопожарной безопасности, равно как и могут быть предметов отдельного договора. Акт об окончании ПНР является документальным подтверждением выполнения договорных обязательств и после подписания заказчиком является основанием для получения денежных средств стороной подрядчика-исполнителя за произведенную работу.

Порядок проведения пуско-наладки регламентирует Пособие к РД 78.145-93 «Пособие к руководящему документу (Системы и комплексы охранно-пожарной сигнализации. Правила производства и приемки работ)».

Важно!Выполнение ПНР должно осуществляться монтажно-наладочной организацией в строгом соответствии с требованиями РД 78.145-93. Несмотря на различные методики проведения пусконаладочных мероприятий, существуют обязательные этапы, независимо от выбранной методики:. Несмотря на различные методики проведения пусконаладочных мероприятий, существуют обязательные этапы, независимо от выбранной методики:

Несмотря на различные методики проведения пусконаладочных мероприятий, существуют обязательные этапы, независимо от выбранной методики:

• Подготовительный этап, при котором заказчик и организация подрядчик согласовывают программу мероприятия, обговаривают нюансы, решают вопрос стоимости процедуры.
• Второй этап включает в себя регулировку панелей управления, наладку защитных элементов, возможен после заземления электрооборудования и функционировании осветительных систем.
• Третий, конечный этап, заключается в проведении комплексного тестирования всего оборудования. По достижению аппаратурой рабочих характеристик, предусмотренных изготовителем, процесс можно считать завершенным, наглядно отразив это в Акте об окончании пусконаладочных работ.

В свою очередь, предварительная подготовка к наладочному процессу комплексов противопожарного реагирования включает в себя такие обязательные этапы, как:

1. Согласование с заказчиком плана с расписанным алгоритмом действий и конкретизации измерительного технического оснащения, задействованного в процессе пуско-наладки.
2. Определение ответственного лица или группы лиц со стороны заказчика.
3. Составление сметы.

Более подробно подготовку к пуско-наладке можно представить следующим образом, утвержденным Пособием к Руководящему Документу 78.145-93. Со стороны заказчика алгоритм должен выглядеть в следующей последовательности:

1. Согласование с подрядчиком сроков выполнения.
2. Обеспечение электроснабжения.
3. Обеспечение условий безопасности.

Сторона, выполняющая подряд, проводит тестирование оборудования, придерживаясь данной последовательности:

1. Проведение предварительных мероприятий подготовительного характера.
2. Наладочный процесс.
3. Тестирование отдельных элементов системы противопожарной безопасности.
4. Завершающий этап по наладке всего комплекса противопожарного реагирования.

Что нужно знать

Составление документации относительно подтверждения выполнения пуско-наладочных работ одинаково важно и для заказчика, и для исполнителя. Заказчик убеждается в надлежащем качестве выполнения задания

У исполнителя появляется документальное обоснование на требование оплаты. К тому же наличие официального документа исключает возникновение в будущем претензий относительно качества и работоспособности оборудования.

Акт о завершении пусконаладочных работ является итоговым бухгалтерским документом. Он причисляется к формам первичной бухгалтерской документации.

На его основании заказчик осуществляет оплату исполненной работы. Без оформления данного акта не представляется возможным выставить итоговый счет на перечисление средств исполнителю.

Основные понятия

Пусконаладочные работы (ПНР) это комплекс мероприятий, который включает в себя подготовку к пуску и последующий пуск смонтированного оборудования.

При этом нагрузка оборудования доводится до номинального режима, также осуществляется наладка и оптимизация составляющих оборудования.

Акт об окончании пусконаладочных работ выступает подтверждением того, что монтаж оборудования окончен и можно вводить его в эксплуатацию.

Форма акта обычно оговаривается сторонами на этапе согласования сотрудничества и становится неотъемлемым приложением договора.

Составляется акт по приложенной форме, но при необходимости может дополняться конкретными сведениями, характеристиками и иными важными нюансами.

Но хотя единой формы акта не предусмотрено, существуют некоторые общие требования, применимые к документу:

• наименование акта должно соответствовать названию, предусмотренному договором;
• обязательно указываются реквизиты основного договора;
• отображается дата создания акта и период исполнения работ;
• прописываются сведения о сторонах соглашения;
• указывается объем работ и их стоимость с отдельным указанием ;
• проставляются подписи всех ответственных лиц.

До запуска оборудования обязательно проверяется соответствие параметров технической документации, проекту, рабочим требованиям. Также проверке подлежит вся документация, которая сопровождала выполнение работ.

В чем заключается суть работ

Окончание монтажа любого сложного оборудования требует проведения проверки на исправность и пригодность к эксплуатационному использованию.

В целом пусконаладочные работы можно поделить на четыре этапа:

• подготовительный;
• совмещенный с пусконаладочными работами электромонтаж;
• индивидуальное тестирование оборудования;
• комплексная проверка.

На этапе подготовки разрабатывается программа ПНР и проект. Данная функция обыкновенно закрепляется за подрядчиком. От заказчика требуется предоставление документации, касающейся данного вопроса.

Также на подготовительном этапе формируется комиссия. В задачи таковой входит прием оборудования после окончания ПНР и установление срока исполнения работ.

По окончании данного этапа подрядчик предоставляет заказчику протокол результатов проверки функционирования смонтированного оборудования при подаче повышенного напряжения.

В процессе третьего этапа осуществляется обкатка оборудования в индивидуальном порядке.

Характерно, что к этому моменту оборудование уже введено в режим эксплуатации. Обслуживанием оборудования занимается персонал, назначенный непосредственным заказчиком.

Завершается индивидуальная проверка приемом в эксплуатацию. На этой стадии составляются документы о технической готовности к комплексному испытанию работоспособности.

Обслуживание оборудование и в данном случае обеспечивается заказчиком. Завершается проверка достижением проектных параметров.

Окончание всех этапов пусконаладочных работ подтверждается составлением акта. Документ официально подтверждает соответствие выполненных работ условиям договора.

Законодательная база

Законодательство не предусматривает унифицированной формы акта пусконаладочных работ. Но поскольку этот документ фиксирует факт завершения работ и на его основании осуществляется оплата, то акт причисляется к первичной бухгалтерской документации.

Следовательно, должны соблюдаться требования относительно оформления первичных документов. В частности касается это обязательных реквизитов.

Кто может составить акт о проверке вентиляции

Параметры, которым должны удовлетворять те или иные заведения, четко прописаны в СНиП 41-01-2008 или СНиП 41-01-2003 (зависит от конкретного случая и типа здания).

К выполнению этого вида работы пригодны все организации, имеющие СРО при допуске 24.14. (наладка систем вентиляции, кондиционирования воздуха).

Санстанция, осуществив проверку, вписывает ее результат в паспорт оборудования. Причем у вентиляционного оборудования может быть три разновидности паспорта: строительный, эксплуатационный и специальный паспорт газоочистной установки.

При этом одна копия акта хранится в Роспотребнадзоре, одна – в самом учреждении, в котором проводилась проверка.

Акт осмотра вентиляции многоквартирного дома

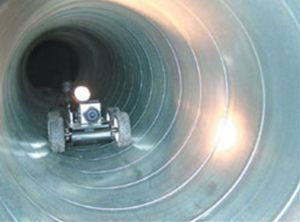

Камера для осмотра вентиляции

Одной из распространенных причин ухудшения воздушной тяги является завал воздуховодов строительным мусором, пылью или его разрушение. Обнаружить причину можно лишь при полном исследовании состояния вентиляции.

Во время обследования систем вентиляции в целях оформления акта проводятся следующие мероприятия:

• поиск завалов в вентканалах;
• видеопроверка всех воздуховодов с целью обнаружения перепланировок;
• контроль над температурой, влажностью, скоростью движения воздуха и тягой в вентканалах;
• выявление и определение эффективности пожарных развилок;
• обследование состояния выходов вентиляционных труб на крыши домов, наличие деревьев или строений влияющих на ветровой подпор.

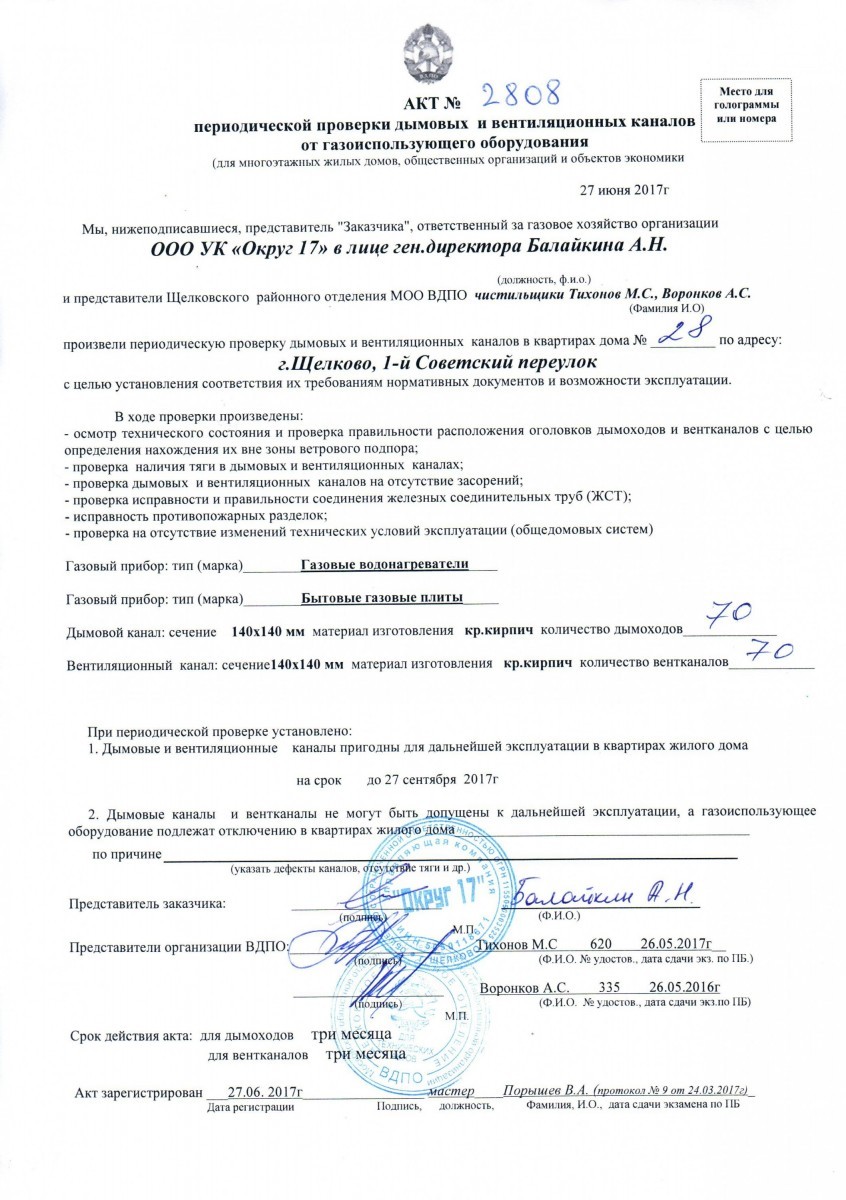

Акт осмотра

По окончанию работ заполняется акт осмотра системы вентиляции. Для тестирования и проверок используются:

• подвес на веревке;
• видеокамера и монитор для осмотра состояния каналов в реальном времени;
• термоанемометры;
• термогигроанемометры.

Видеоконтроль очень удобен, он позволяет обнаружить мусор и обвалы, несанкционированные перепланировки. Чаще всего этот метод обследования состояния каналов используется в ходе судебных разбирательств. С камеры изображение подается сразу на монитор компьютера. Весь процесс записывается и в дальнейшем его запись можно использовать в качестве подтвердительного документа к акту обследования технического состояния. Каналы исследуют по направлению из дымохода вниз, горизонтальные шахты через смотровые оконца. Сведения, полученные с помощью видео, используются при начислении стоимости ремонтов, штрафов или претензий по неправильной кладке вентканалов.

Обследование коммуникаций

Во время обследования коммуникаций и заполнения акта осмотра вентиляции уделяется внимание:

• наличию паспортных и проектных документов;
• выполнению санитарных требований и нормативов;
• соответствию созданной конструкции проектным данным;
• качеству установки и запуска вентиляционной системы;
• действенности работы вентиляционного оборудования;
• возможности чистки, починки и дезинфекции внутренних поверхностей воздушных каналов (наличие сервисных дверец);
• загрязнению воздушных каналов, вентиляторов пылью и другим мусором;
• качеству предыдущих сервисных работ по дезинфекции и чистке каналов и вентиляторов, указанных в образцах актов обследования вентиляции;
• действенности работы воздушных фильтров или ультрафиолетовых облучателей воздуха (если они есть).

Сведения по каждому пункту вносятся в акт обследования вентиляционной системы.

Исполнительные схемы на вентиляцию и кондиционирование

Это рабочие чертежи с пометками о соответствии проекту или внесенными изменениями. Содержат общие схемы вентилирования и кондиционирования, отдельные участки, разрезы узлов и агрегатов. Исполнительные схемы могут полностью копировать проектную документацию или отличаться от неё.

• Если здание вновь вводится в эксплуатацию, а во время монтажа изменения в проект не вносились, то исполнительные схемы не отличаются от проектных чертежей.
• Если речь идет о реконструкции или капитальном ремонте, то возможно внесение поправок на основании пожелания заказчика, расчета проектировщика или подрядчика.

В обоих случаях схемы подкрепляются подписью обеих сторон.

Нормы и правила оформления

Разработка, выполнение и оформление всего перечня исполнительной документации, включая схемы, строго регламентировано. В первую очередь проектировщики ориентируются на Градостроительный кодекс Российской Федерации, а также различные постановления правительства РФ. Техническая часть описывается в СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы», СНиП 3.05.01-85, СанПиН 2.1.2.1002-00, СНиП 3.05.01-85. Существует целый список строительных правил (СП), где также можно найти полезную информацию.

Что есть на схеме

Исполнительные схемы наглядно демонстрируют, что в итоге получилось, насколько фактическая вентиляционная система отличается от задумки проектировщика. В первую очередь на них ставится штамп, куда вносятся пометки об изменениях. Штамп закрепляется подписью и печатями со стороны заказчика и подрядчика.

Также чертежи содержат подробную информацию о расположение вентсистемы, она привязывается к осям здания или другим нерушимым конструктивным частям. Например, внутренним несущим стенам.

На схеме указывается направление движение воздушных масс, кратность воздухообмена, мощность приточно-вытяжной системы. Отдельно выполняются разрезы сложных узлов, изгибов воздуховодов. Схематично указываются места крепления к ограждающим конструкциям, точки вывода/ввода воздуховодов.

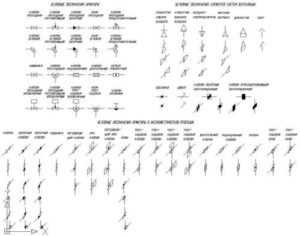

Условные обозначения

Таблица с уловными обозначениями

Исполнительные схемы системы вентилирования и кондиционирования содержат очень много информации. Чтобы не перегружать чертёж, а также облегчить его чтение исполнителю работ, используются условные обозначения. Требования по оформлению указаны в ГОСТ 21.205-93 «СПДС. Условные обозначения элементов санитарно-технических систем». Для удобства проектировщиков они разделены на группы:

1. Воздуховоды.
2. Воздуховоды в шахте.
3. Прямоугольные фитинги.
4. Круглые фитинги.
5. Вытяжные и приточные устройства.
6. Элементы систем вентиляции.

Образцы условных обозначение и сокращений представлены в нормативной документации.
