Источники альтернативного отопления в частном доме

Виды альтернативных источников энергоресурсов

В классическом понимании альтернативного источника снабжения энергией четко определена категория используемой энергии – это произвольно восполняемые природные ресурсы. К ним относятся:

1. Сила ветра;
2. Солнечная энергия;
3. Теплота недр, водных ресурсов и воздуха.

Многие авторы, кроме перечисленных типов энергетических источников, относят к альтернативным запасам энергии биотопливо, инфракрасные системы отопления, даже электрическое отопление. Следует понимать, что биотопливо – отходы производства, жизнедеятельности, сельского хозяйства – ресурсы, восполняемые принудительно и имеющие хотя бы минимальную стоимость. Отходы древесины, пеллеты, брикетированные виды топлива не раздают бесплатно.

Инфракрасные системы отопления являются экономичными, но принцип их работы базируется на преобразовании электроэнергии (самого дорогого энергоносителя) в излучение инфракрасного спектра. Использование электрической энергии – прямой признак традиционного отопления.

Выделяют 3 главных вида устройств, реализующих в работе системы отопления энергию альтернативных источников:

1. Ветряной электрический генератор;
2. Солнечные панели (батареи, коллекторы);
3. Тепловой насос.

Радиаторы и трубы отопления

Помимо современных отопительных котлов не менее важными компонентами являются трубы и радиаторы. Они необходимы для эффективной передачи тепловой энергии воздуху в помещении. Во время проектирования системы необходимо решить две задачи – уменьшить тепловые потери при транспортировке теплоносителя по трубам и улучшить теплоотдачу батарей.

Любые современные радиаторы отопления должны не только иметь хорошие показатели теплопередачи, но и удобную для ремонта и обслуживания конструкцию. Это же касается трубопроводов. Их монтаж не должен вызывать затруднений. В идеале установку может осуществить сам владелец дома без применения дорогого оборудования.

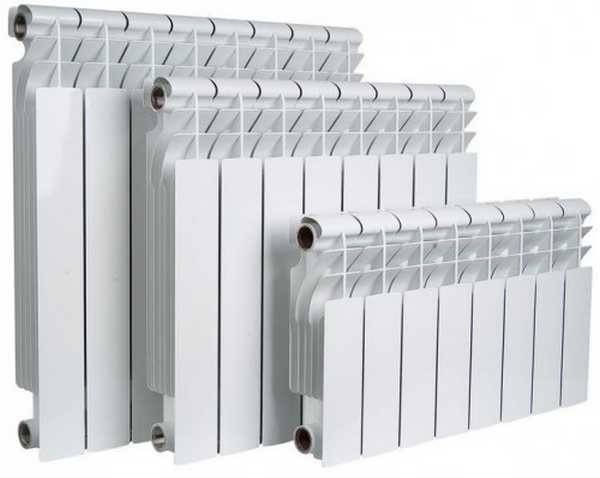

Современные радиаторы отопления

Конструкция радиаторов отопления

Для увеличения теплоотдачи в качестве основного материала изготовления батарей все чаще используют алюминий. Он имеет хорошие показатели теплопроводности, а для получения нужной формы можно применять технологию литья или сварки.

Но нужно учитывать, что алюминий очень чувствителен к воздействию воды. Современные чугунные радиаторы отопления лишены этого недостатка, хотя и обладают меньшей энергоемкостью. Для решения этой проблемы была разработана новая конструкция батарей, у которых водяные каналы изготавливаются из стальных или медных труб.

Эти современные трубы для отопления практически не подвергаются коррозии, имея минимальные размеры и толщину стенок. Последнее необходимо для эффективной тепловой передачи алюминию энергии от горячей воды. У современных радиаторов отопления есть несколько преимуществ, заключающихся в следующем:

• Долгий срок эксплуатации – до 40 лет. Однако он зависит от условий работы и своевременного выполнения прочистки системы;
• Возможность выбора способа подключения – верхнее, нижнее или боковое;
• В комплектацию может входить кран Маевского и терморегулятор.

В большинстве случаев модели современных чугунных радиаторов отопления делают дизайнерскими. Они имеют классические формы, некоторые из них изготавливаются в напольном варианте с элементами художественной ковки.

КПД радиатора отопления зависит от правильной установки и способа подключения. Это обязательно учитывается при монтаже системы.

Современные трубы отопления

Полимерные трубы для отопления

Выбор современных труб отопления во многом зависит от материала их изготовления. В настоящее время чаще всего используют полимерные магистрали из полипропилена или сшитого полиэтилена. Они имеют дополнительный армирующий слой из алюминиевой фольги или стекловолокна.

Однако они имеют один существенный недостаток — относительно низкий порог температурного воздействия до +90°С. Это влечет большое температурное расширение и как следствие – повреждение трубопровода. Альтернативой полимерным трубам могут служить изделия из других материалов:

• Медные. С точки зрения функциональности медные трубопроводы соответствуют всем требованиям к отопительной системе. Они просты в монтаже, практически не изменяют форму даже при экстремально высоких температурах теплоносителя. Даже при замерзании воды стенки медных магистралей будут расширяться без повреждения. Недостаток – высокая стоимость;
• Нержавеющая сталь. Она не подвергается ржавлению, ее внутренняя поверхность имеет минимальный коэффициент шероховатости. К недостаткам можно отнести стоимость и трудоемкий монтаж.

Как правильно подобрать оптимальную комплектацию современного отопления? Для этого необходимо воспользоваться комплексным подходом – сделать правильный расчет системы и согласно полученным данным выбрать котел, трубы и радиаторы с соответствующими эксплуатационными характеристиками.

В видеоматериале показан пример современного отопления дома с помощью системы теплый пол:

Водяной контур

Чем отопить дачу или дом, если нет газа? Водяной контур позволит сделать это с низкими эксплуатационными расходами. Источник тепла, использующий электроэнергию или энергию сгорания топлива, нагревает теплоноситель, циркулирующий в системе отопления здания.

По трубам нагретая жидкость поступает в теплообменники, расположенные в комнатах, и там отдает свое тепло воздуху.

Твердотопливный котел

Как дешево отопить дом? Использовать твердое топливо. В топке, окруженной теплообменником, сгорает загруженное в нее топливо. Продукты сгорания выходят через дымоход, а зола и шлак просыпаются чрез решетку колосника в накопитель

Плюсы:

• простота конструкции;
• дешевизна топлива;
• нет нужды в дорогом сервисном обслуживании.

Минусы:

• большой объем ручной работы: загрузка топлива, удаление шлака и золы;
• малая автономность работы: от нескольких часов (на дровах) до суток (на угле);
• отложение сажи в топке и дымоходе.

Это самый экономичный способ обогрева дома без газа и электричества.

Жидкотопливный котел

Это надежный и не слишком дорогой способ обогреть дом. Внутри теплообменника расположена дизельная горелка, форсунка подает топливо под давлением, образуя рабочую смесь. Система автоматики регулирует мощность и отключает подачу топлива при угасании пламени.

Плюсы:

• большая автономность работы;
• точное управление мощностью;

Минусы:

• высокая стоимость топлива;
• неприятный запах солярки и продуктов сгорания;
• дорогое сервисное обслуживание.

Электрический котел

Электронагревательный элемент расположен внутри расширения трубопровода.

Плюсы:

• малые габариты, не требуется отдельное помещение и дымоход;
• низкая цена котла;
• плавная регулировка мощности;
• быстрый прогрев.

К минусам относится самые высокие расходы на отопление и риск поражения электрическим током. Это удобный, но достаточно дорогой способ отопить дачу зимой.

Одноконтурная

К выходцу котла подключается ближайший к нему радиатор, прошедшая через него жидкость, подается в следующий и так до последнего теплообменника. Его выход соединяется со входным патрубком котла.

Единственная труба позволяет сэкономить на материалах и работах, но обеспечить одинаковую температуру в комнатах можно будет только после длительной многоступенчатой регулировки.

Двухконтурная

Прокладывается две параллельных трубы: прямая и обратная все радиаторы подключаются к ним параллельно. Затраты на материалы удваиваются, зато намного проще установить комфортную температуру в каждом помещении.

Лучевая

Каждый радиатор подключен к прямому и обратному коллектору двумя отдельными трубами. Такая схема дороже всех по материалам и монтажу. Она позволяет регулировать напор и температуру в каждом радиаторе отдельно.

Кром этого, любой радиатор можно отключить для ремонта или обслуживания, не останавливая систему. Текущие расходы на отопление минимальны.

Теплый пол

Под напольным покрытием в цементной стяжке размещаются трубы с теплоносителем, подключенные к котлу.

Плюсы:

• равномерный прогрев комнаты по высоте;
• нет слоя холодного воздуха над полом;
• снижаются затраты на отопление.

Минусы:

• высокие затраты на материалы и монтаж;
• низкая ремонтопригодность.

Радиаторы

Теплообменники подвешиваются к внешней стене под окнами и рядом с входной дверью.

Плюсы:

• низкие затраты на установку;
• простота обслуживания и ремонта.

Минусы:

• высокие затраты на обогрев частного дома;
• слой холодного воздуха над полом.

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Твердотопливные котлы

• В топку помещаются продукты горения, которые выделяют энергию.
• По жаровым трубам теплота передается водяной рубашке.
• После горения отходы переходят в дымоход и выбрасываются наружу.

Чтобы повысить КПД котла на 3-5%, на выходе дымовых газов можно установить экономайзер, который будет забирать оставшееся тепло.

• Заправлять его дровами следует раз или два в сутки. В моделях, работающих на пеллетах, предусмотрена автоматическая подача топлива.
• Запасаться дровами нужно заранее – желательно за один год, чтобы дать им возможность хорошо подсохнуть.
• Обустроить для хранения топлива сухое и накрытое помещение.
• Найти несколько поставщиков дров, чтобы не страдать от их недостатка.

Во время эксплуатации такого котла требуется периодически чистить дымоход и внутреннюю часть котла от копоти и сажи.

Тепловой насос

• Земля-вода. Это означает, что контур получает энергию из земли и воды. Он располагается в глубине грунта горизонтальным образом, поэтому предварительно потребуется проделать масштабные земельные работы.
• Вода-вода. Это отличный вариант, если возле частного дома имеется водоем, в который потребуется опустить наружный контур.

Напомним, что в прошлых статьях мы уже описывали инструкцию, как сделать тепловой насос своими руками.

Электрическое отопление

Нагрев помещения имеет место благодаря распределению воздуха, проходящего через приборную панель без того, чтобы нагревалась ее лицевая сторона. Это полностью обезопасит от различных ожогов и предотвратит любое возгорание.

Такие виды систем отопления зданий не требуют больших затрат для установки или ремонта, к тому же, могут обеспечить максимальный комфорт. Электрический конвектор можно просто поставить в определенное место и подключить его к питанию сети

Делая выбор системы отопления, можно обратить внимание на данный тип – довольно эффективный

Электрический настенный конвектор

Принцип действия

Холодный воздух, который находится в нижней части здания, проходит через нагревательный компонент конвектора. Затем его объем увеличивается и он уходит вверх через выходные решетки. Обогревательный эффект имеет место и благодаря дополнительному излучению тепла с передней стороны панели электрического конвектора.

Принцип действия электрического конвектора

Уровень комфорта и экономичность такой обогревательной системы достигается благодаря тому, что в электрических конвекторах применяется электронная система, которая помогает поддерживать определенную температуру. Нужно всего-навсего установить необходимый температурный показатель и датчик, который установлен в нижней области панели начнет через заданный период времени определять температуру воздуха, который проникает в помещение. Датчик подаст сигнал на термостат, который в свою очередь подключит или наоборот выключит обогревательный элемент. Посредством такой системы для поддержания определенной температуры, которая даст возможность соединить электрические конвекторы в разных помещениях, для того чтобы обогреть целое здание.

История промышленной эксплуатации

Начало использования геотермальных ресурсов для производства электроэнергии связано с 1904 годом и небольшим городком Лардерелло. В 1911 году там была построена первая геотермальная электростанция, которая была запущена в промышленную эксплуатацию в 1913 году. До 1965 года это была единственная установка такого типа в мире. Принцип ее работы очень прост: холодная вода подается в горячие гранитные породы вблизи поверхности. При температуре 200ºC образуется горячий пар, который течет под высоким давлением и перемещает генератор. Завод в Лардерелло работает и сегодня, снабжая энергоресурсами более миллиона домашних хозяйств.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

• Воздух-воздух
• Воздух-вода
• Вода-вода
• Грунт-вода

Воздух-воздух

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

Воздух-вода

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Грунт-вода

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден: сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Вода-вода

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

• Максимальная глубина бурения скважины – 15 м
• Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

1. Биогаз
2. Гранулы из соломы
3. Гранулы торфа
4. Щепа и т. д.

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Основные достоинства

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

• Стоимость получаемой энергии меньше, чем при использовании традиционных источников
• Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Подводим итоги

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть

Тепловые насосы

Тепловая альтернативная энергия окружает нас повсюду. Она есть в земле, воде и даже в воздухе. Поэтому нам ничто не мешает аккумулировать ее и подавать в обогреваемые помещения. Например, тепло может быть извлечено из незамерзающих слоев грунта, начинающихся уже в нескольких метрах под землей. Тепловые насосы закачивают туда специальный теплоноситель, испаряющийся при низких температурах. Наверху он конденсируется и отдает тепло в помещения (примерно таким образом работает холодильник, забирая тепло у продуктов и отдавая его в атмосферу через радиатор).

Тепловые насосы не являются автономными источниками тепла, так как для их работы нужна электроэнергия. Но если сравнивать «прожорливость» классических электрических отопительных систем и систем, построенных на базе тепловых насосов, то экономичность может достигать 20-30%, в зависимости от источника тепловой энергии и эффективности оборудования. Откуда выгоднее брать тепло?

• Из воздуха – специалисты отмечают невысокую стоимость оборудования, но оно будет эффективным только в теплых регионах, так как падение температуры воздуха приводит к падению эффективности работы теплового насоса;
• Из грунтовых вод – подводные течения, расположенные ниже линии промерзания грунта, никогда не замерзают и являются отличным источником тепла;
• Из грунта – тепла в земле очень много, так как на глубине уже нескольких метров температура всегда положительная.

Любой из этих источников альтернативного тепла можно использовать для обогрева своего жилища.

Для того чтобы подобрать наиболее эффективный, экономичный и недорогой источник тепла, следует обратиться к профильным специалистам, занимающимся монтажом систем отопления с тепловыми насосами – условия работы и стоимость оборудования варьируются в зависимости от особенностей того или иного региона и даже района.

Альтернативные способы отопления

Нетрадиционные источники энергии все еще не могут полностью заменить традиционные, но их применение положительно повлияет на себестоимость основного отопления.

Человечество использует энергетические дары природы:

• солнце;
• ветер;
• тепло грунта или водоема.

Солнечные коллекторы

Самый простой способ получить дармовое тепло, к тому же не требующий затрат энергии. Коллектор представляет собой выставленный на солнце радиатор, который трубами соединен с теплоаккумулятором (большая бочка с водой).

В системе циркулирует теплоноситель, который нагревается в радиаторе, а затем отдает полученное тепло теплоаккумулятору. Последний посредством теплообменника греет рабочую среду для системы отопления.

Самыми эффективными являются вакуумные коллекторы, в которых трубки радиатора помещены в колбы с откачанным воздухом (теплоноситель как бы находится в термосе).

Ветрогенераторы

Использовать энергию ветра напрямую для отопления нельзя, сначала ее приходится преобразовывать в электрическую. Для этого нужны такие устройства:

• ветрогенератор (для производства 4 кВт энергии понадобится 10-метровая крыльчатка);
• аккумулятор;
• инвертор для преобразования постоянного тока в переменный.

Слабое место системы – аккумулятор: стоит дорого, менять его приходится часто.

Тепловой насос

Устройство, полностью аналогичное тем, которые работают в холодильниках и кондиционерах, позволяет «выкачать» тепловую энергию из низкопотенциальных источников – грунта или воды с температурой +5 — +7 градусов.

Система требует электроснабжения, но за каждый кВт потраченной электроэнергии удается получить от 3 до 5 кВт тепла.

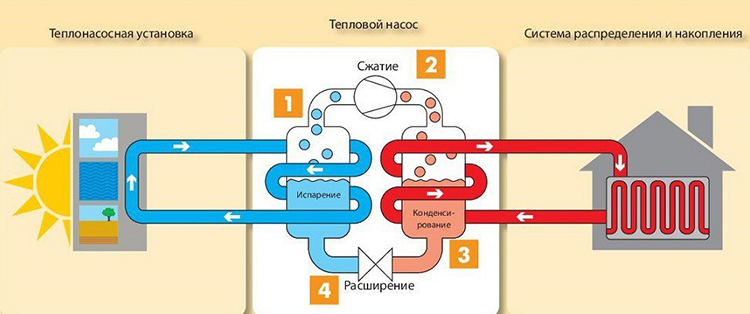

Принцип работы теплового насоса

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Тепловые насосы

Самые универсальные альтернативные системы отопления центральному теплоснабжению – это современное оборудование, называемое тепловыми насосами, изображенное на фото. Принцип их действия основан на переносе тепловой энергии от источника с низким потенциалом в здание.

В основе функционирования всех без исключения тепловых насосов те же элементы, которые можно наблюдать в любом холодильнике: теплообменник, испаритель и компрессор. Что касается конкретных вариантов реализации, то они могут отличаться значительно и поэтому вопрос стоимости принятого решения находится в широком диапазоне цен.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м2
• алюминиевый — 1,9-2,0м2
• чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Отопление дома солнечными теплоаккумулирующими коллекторами

Альтернативное отопление при помощи солнечных теплоаккумулирующих панелей будет напрямую зависеть от интенсивности солнечных лучей, которая является разной в различное время года. В ночное время и в пасмурную погоду солнечного излучения не хватает для работы коллекторов.

Для чего используют

Солнечные панели зачастую используются для подогрева воды или для бытовых и хозяйственных нужд. Горячая вода принимает участие в теплообмене в моновалентных накопительных баках. Солнечные панели могут выступать в роли дополнительного источника выработки тепловой энергии для систем подогрева воды и отопления в биовалентных баках накопления.

Типы солнечных коллекторов

Солнечные коллекторы разделяют на два типа:

• плоские;
• имеющие вакуумную трубу.

Отопление солнечными батареями.

Если оборудование применять в летнюю пору, то коэффициент производительности обоих видов будет одинаковым. Для зимы рекомендуется использовать вакуумные коллекторы. Они могут работать при температуре до -35 градусов.

Плоские коллекторы способны нагревать воздух до +60 градусов. Вакуумные коллекторы рассчитаны на нагрев до +90. В остальных параметрах приборы схожи.

Коллекторы с вакуумными трубами отлично применяются в виде альтернативного отопления загородного дома. Одновременно приборы могут нагревать воду.

https://youtube.com/watch?v=-oExo23Bhf4

Другие системы отопления дома

Требования к системе водяного отопления.

Для обогрева дома можно применять не только радиаторы, но и печи. Печное отопление нашло широкое применение в частных домах. Оно используется еще с древности. Плюсами его является то, что оно хорошо подходит для обогрева небольших площадей, не требует никакого оборудования. Русские печи могут служить для приготовления пищи. К тому же печи для любого дома являются частью интерьера, они могут быть выполнены в декоративном стиле. Недостатком является то, что печи занимают много места. Для их работы постоянно требуется заготавливать дрова, что обходится довольно дорого. Топка печей опасна тем, что всегда присутствует возможность отравиться угарным газом в случае ее неправильной эксплуатации. Воздух прогревается неравномерно.

Для дома можно использовать и альтернативные виды обогрева: с помощью пара или же воздуха. Горячий воздух хорошо подходит для прогрева больших по площади помещений. Его целесообразно совместить с системой вентиляции, он не требует специального оборудования, очень гигиеничный способ. Недостаток всего один — возможные потери тепла по мере прохождения воздуха по трубам. Паровое же отопление подойдет для маленького дома или дачи. Оно обладает небольшим гидростатическим давлением, радиаторы и трубы не требуют большого количества материала. Минус заключается в том, что невозможно регулировать температуру.

Радиаторы же очень сильно нагреваются, поэтому должны быть ограждены. Подобный вид отопления используется ограниченно, он запрещен в детских учреждениях из-за опасности при непосредственном контакте с радиаторами. Таким образом, наиболее эффективными по всем показателям видами отопления дома являются водный и воздушный.

Лучшие альтернативные отопления в частном доме

Энергия ветра

В зависимости от того, как расположена ось устройства, разделяют горизонтальные и вертикальные ветряки. Большей производительностью обладает их горизонтальный вид.

• Лопасти устройства, вращающиеся от ветра, задействуют ротор генератора, который начинает производить переменный ток.
• Ток, поступая к контроллеру, из переменного преобразуется в постоянный.
• Постоянный ток заряжает аккумуляторные батареи, от которых он поступает в инвертор.
• Проходя сквозь инвертор, ток преобразуется в однофазный. В таком виде он применяется для обогрева помещения.
