Как правильно армировать углы на ленточном фундаменте

Правила хорошего строительства:

1. Применение исключительно качественных материалов. Разумная экономия может относиться к менее важным участкам постройки, но для фундамента (ленточного в нашем случае) и стен, качество используемых материалов будет приоритетным.
2. Обязательная сварка металлического каркаса для армирования. Крепление при помощи проволоки и прочих уловок не сможет создать монолитную конструкцию.
3. Слой бетона для ленточного фундамента заливается в один прием. Это позволит избежать стыков, которые ослабляют основание и стены.
4. Для укрепления стен и в местах стыков используют дополнительное упрочнение при помощи металлического каркаса. Выполнять его необходимо исключительно при помощи сварочных соединений, а не банальное скручивание проволокой.
5. На стыках стен используют гнутые прутья, соединенные с основной сеткой под углом. Это создаст нужную крепость и монолитность основания.

Установка фундамента имеет множество нюансов

Выполнить качественный ленточный фундамент для вашего здания поможет строгое следование основным нормам строительства. Увеличить эксплуатационный срок постройки и придать основанию дополнительную жесткость и способность выдерживать нагрузки, способствует дополнительное армирование бетонного основания. Небольшие нюансы правильного армирования определят дальнейшее качество конструкции и помогут избежать распространенных строительных ошибок и погрешностей.

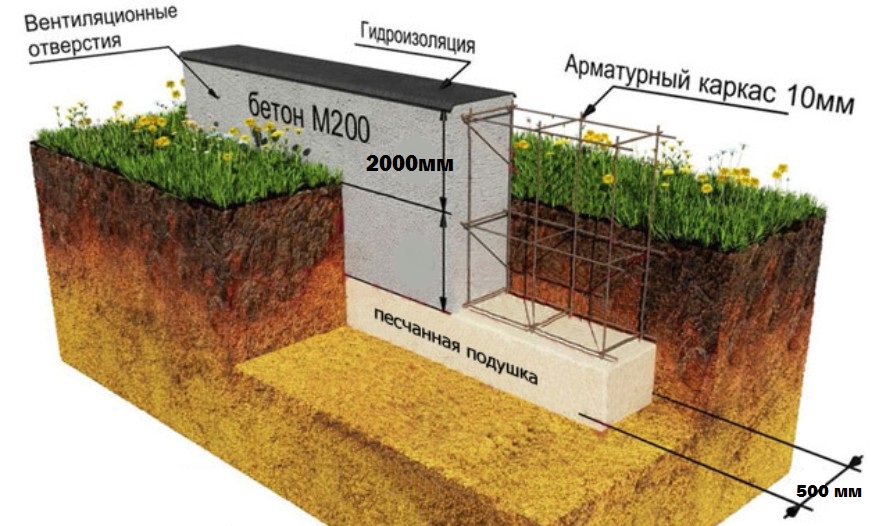

Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

1. Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
2. Конструкцию легко возвести и заполнить раствором.
3. Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
4. Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
5. Для возведения фундаментного сооружения редко применяется спецтехника.
6. Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

1. Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
2. В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
3. Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
4. Возможность использования этого типа основания только на плотных и каменистых почвах.
5. Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

1. Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
2. Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
3. Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
4. Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Как правильно уложить арматуру

Сборка прямых участков каркаса производится в непосредственной близости от траншеи

Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.

Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.

Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

• С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
• С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
• С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

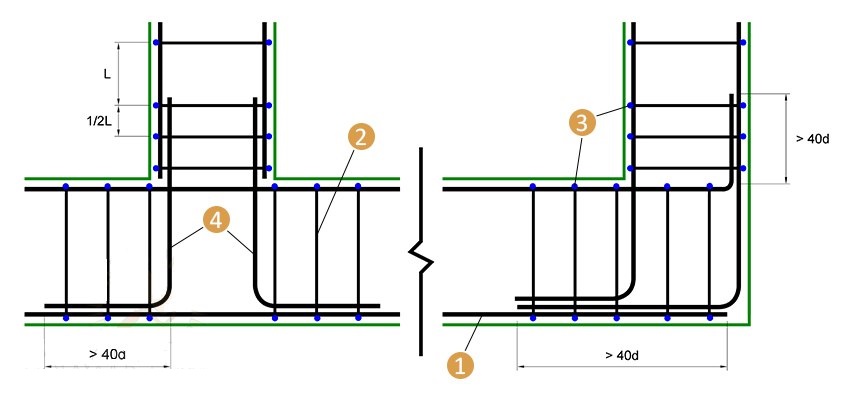

Армирование углов ленточного фундамента

На углы оказывается разнонаправленная сила сжатия, поскольку почва имеет свойства расширяться или сужаться в зависимости от сезона, просаживаться под воздействием большого веса здания или подмываться подземными водами. Ошибки при армировании углов допускать нельзя, поскольку может получиться 4 разных фундаменты, которые буду жить своей жизнью. Трещин и разломов избежать будет трудно и такая конструкция будет такой же неэффективной, как и фундаменты без армирования. Существует несколько способов укрепления углов.

1. Специальной сварной сеткой. Используется готовая конструкция для укрепления нижнего и верхнего яруса фундамента. Ячейка не более 200 х 200 мм, толщина арматуры зависит от веса строения, чаще всего – 12 мм. Каждые 50-60 см ярусы металлической сетки соединяются вертикальной арматурой. Перепуск на углы – от 80 сантиметров.
2. Армирование ленточного фундамента отдельными арматурными стержнями. Принято считать, что это – лучший способ, поскольку сварные соединения в поясе усиления не желательно допускать. Его можно разделить условно на несколько категорий:

• армирование Г-образной продольной арматурой углов с перепусками лапок от 60 сантиметров;
• армирование П-образными элементами прямых углов и примыканий;
• укрепление примыканий Г-образными изделиями.

Существует несколько важных правил армирования углов ленточных фундаментов, которых надо придерживаться:

• длина перепусков должна быть не менее 50 диаметров используемой арматуры;
• при укрепление широких углов (более 160) арматура должна повторять его очертание и быть целой;
• при значении менее 160целой может быть только внешняя арматура;
• шаг поперечных перемычек должен быть равен не менее 0,75 высоты фундамента и не более 50 сантиметров;
• анкеровка арматуры в бетоне осуществляется: прямым окончанием стержня, лапками, крюками, загибом стержня (петлей). Не желательно использовать сварные соединения и цементирование.

Возможно, армирование – не самое легкое занятие для начинающего строителя, но несколько часов потраченного времени позволят сэкономить огромную сумму денег, которая ушла бы на наем профессиональной бригады и массу сопутствующих расходов.

Инструменты

Из всех обозначенных инструментов крючок используется давно, поэтому под него в свое время и придумывались схемы вязки.

Крючок

 Сделать крючок для вязки арматуры своими руками – не проблема. Потому что он имеет разную форму изгиба и длину самого стержня.

Поэтому каждый мастер подгоняет эти параметры точно под себя, под удобство проведения работы. Необходимо добавить, что крючок – инструмент универсальный.

Им удобно работать и внутри траншеи, подбираясь под самые нижние решетки, и вне котлована. Самое главное – точно следовать схеме вязания. Обычно самодельный инструмент изготавливают из тонкой арматуры, сгибая ее в тисках. В качестве ручки используют пластиковый шланг или трубку, которую после вставления прута нагревают.

После остывания пластик обволакивает собою стержень, прочно сцепляясь в рифленую поверхность прута. Еще совсем недавно ручки изготавливались из древесины, некоторые мастера обматывали стержень изолентой. Вяжутся проволокой арматурные стержни с помощью крючка путем вращения последнего. При этом концы вращаем крючком по специальной схеме, о которой пойдет речь ниже.

Приспособление инерционного действия

Это все тот же крючок, только противоположным концом, вставленным в специальную рукоятку. В ней нарезана винтовая резьба, а внутри расположена пружина, отвечающая за возврат крючка в исходное положение.

 Крюком концы проволоки цепляются, их надо тянуть приспособление от места соединения. Стержень начинает вращаться по спиральным пазам, вращаясь относительно своей оси. Так и происходит скрутка.

По сути, точно также действует инструмент с патроном. К примеру, шуруповерт. То есть, крючок можно вставить в патрон шуруповерта и включить последний. Вращательное движение создаст скрутку проволоки. Этот способ нередко используют мастера.

Пистолет

Этот прибор относится к категории специальных инструментов, потому что предназначается  только для одного действия. В конструкцию этого электроинструмента вставляются катушки с проволокой (они сменные).

То есть, сам прибор выталкивает проволоку, и сам ее вяжет по определенной схеме. Удобно, быстро, качественно, но дорого в плане цены пистолета.

Единственный его минус – требуется электроэнергия или для прямого подключения, или для подзарядки аккумуляторов.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

• фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
• основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой  в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

• шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
• шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
• шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

Поперечная схема армокаркаса

При монтаже каркаса нужно предусматривать защитный слой бетона — расстояние в 5 сантиметров между контурами каркаса и стенками бетонного тела. Размер арматурного скелета подбирается исходя из габаритов фундамента так, чтобы соблюдалось вышеуказанное правило. Укладка арматуры на дно опалубки выполняется с использованием пластиковых подставок грибков, которые поднимают стержни на требуемую высоту.

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»1955705077″>

Определяем требуемое количество арматуры:

1. Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
2. Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
3. Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
4. Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
5. Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Итого, расчет арматуры для ленточного фундамента показал, что общий расход прутьев А3 диаметром 12 мм составит 600,6 м. Это количество не окончательно, материал нужно брать с запасом 10-15%, поскольку потребуется использовать дополнительную арматуру для усиления угловых частей фундаментной ленты.

Расчёт арматуры для монолитной плиты

Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.

Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м2. Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.

Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м2, необходимо приобрести 984 метра арматуры заранее выбранного диаметра.

При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.

Как правильно вязать арматуру

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента. Для выполнения работы потребуются следующие материалы и оборудование:

• электросварочный или газосварочный аппарат;
• болгарка;
• арматурные прутья.

Начинать работу следует с производства расчета и армирования подошвы

Это имеет особенно важное значение именно для  ленточного фундамента заглубленного типа, поскольку нагрузка на низ основания в данном случае получается очень высокой. Если же прибавить сюда негативное влияние факторов внешней среды (прежде всего, воды и влаги), становится вполне очевидно, что длительное время основание в подобных условиях просто не продержится

Что касается второго контура, его следует располагать  на аналогичном расстоянии от внутреннего края. В процессе работы следует помнить о том, что сварочный шов ни в коем случае не должен приходиться на угол.

Сгибание арматуры правильно производить под прямым углом. Место, в котором происходит сгиб, следует предварительным образом разогреть. Соединение арматуры с использованием сварки следует располагать в тех местах, в которых лента основы будет характеризоваться низкими показателями нагрузки. После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован. В угловые части дополнительно нужно установить вертикальные металлические стержни. Поскольку они играют особенно важную роль, правильно будет применять прутья арматуры более серьезного диаметра. Вбивать штыри в почву следует как можно более глубоко. Установленные контуры требуется приварить к вертикальным стержням.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах. Такое соединение просто неспособно корректно распределить нагрузки. Данный участок требует особенного подхода и отдельной схемы укладки. Специалисты рекомендуют применять в данном случае гнутые элементы. В идеале они должны представлять собой продолжение продольных стержней каркаса и заходить за угол примерно на 60, а лучше 70 см. Если длины прута для этого оказывается недостаточно, можно использовать отдельные гнутые элементы – хомуты. Их стороны должны равняться, как минимум, 50 диаметрам арматурных прутьев.

Выбираем арматуру

Наиболее распространенные размеры бетонной ленты, используемые в малоэтажном частном домостроении — 30-40 см в ширину и 50-70 см в высоту. Оптимальный вариант — использование продольных стержней диаметром 12-14 мм, а для хомутов применять гладкий пруток диаметром 8 мм.

Такие результаты получаются при расчетах фундамента, они многократно проверены на практике и гарантированно выполняют свои функции.

Существует также композитная арматура (стеклопластик), которая имеет некоторое преимущество перед традиционными металлическими стержнями:

• Малый вес.
• Полная устойчивость к коррозии.
• Высокие несущие возможности.
• Низкая цена.

К недостаткам можно отнести только неспособность изгибаться, что в некоторых случаях вызывает необходимость дополнительных соединений, что снижает прочность каркаса и вообще не лучший вариант для бетонной ленты. Тем не менее, для оснований несложной формы выбор композитной арматуры вполне оправдан и рационален.

ОБРАТИТЕ ВНИМАНИЕ! На рынке имеется множество некачественных прутков, изготовленных с нарушениями технологии. В частности, нередко встречается отслаивание спиралевидного оребрения

При покупке надо обращать внимание на производителя и проверять сертификаты

При покупке надо обращать внимание на производителя и проверять сертификаты
