Автоматическое открывание форточек в теплице
Форточки в теплице могут открываться ручным способом или иметь автоматический привод, который гораздо удобней и практичней первого варианта. При определенной температуре воздуха внутри помещения фрамуга, оснащенная автоматом, самостоятельно открывается для проветривания, при похолодании – постепенно закрывается.

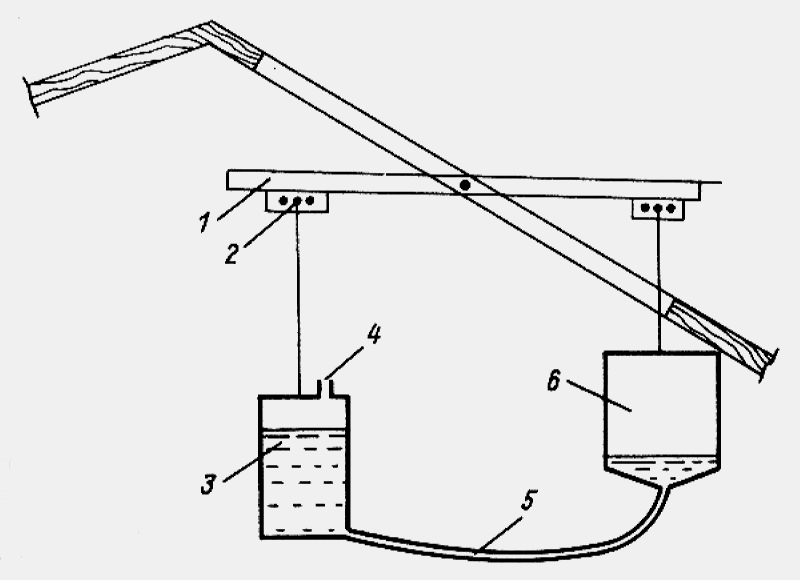

Чертеж, как собрать автомат открывания форточек для теплиц своими руками
Самооткрывающиеся форточки в теплице бывают 3 видов:
- гидравлические;
- электрические;
- биметаллические.
Для того чтобы определится какой автомат открывания лучше, подробно рассмотрим каждый вариант, проанализируем, в чем преимущества и недостатки конструкций.
Посмотрите, как правильно установить термопривод для автоматического открывания форточек теплиц большого размера.
Гидравлические
Автоматический открыватель форточки для теплиц на гидравлике – простая рычажная система, подсоединяемая к форточке. Конструкция надежная, автономная, в зависимости от размера фрамуги можно купить или сделать своими руками гидравлический открыватель разной мощности. Предлагаем посмотреть видео обзор гидравлический открывателей, с анализом качества их работы на практике.
Принцип работы основан на дельте температур окружающей среды: изменяются атмосферные условия (воздух нагревается или остывает), изменяется действующий на рычаг вес, в следствии чего окно соответственно открывается или закрывается.
Рычаг представляет собой 2 емкости с жидкостью, соединенные шлангом, одну располагают вверху, другую – снизу теплицы. Нижняя колба – это своеобразный терморегулятор, сосуд герметичен, часть его заполнена жидкостью, часть – воздухом. Верхняя емкость выполняет роль утяжелителя. Далее срабатывают законы физики: поверхность теплицы нагревается от солнца, внутри помещения поднимается температура, воздух во в нижней колбе нагревается, начинает расширятся и вытеснять жидкость, выдавливая ее по трубке в верхний сосуд. Вес утяжелителя (верхней емкости) становится больше, происходит открывание форточки.
Приспособление незатейливое, можно сделать и установить своими руками. Жидкости требуется 20-30 минут на остывание, окно в теплице все это время будет открытым, что является незначительным недостатком гидравлического механизма. Например, при резком похолодании, это время может сыграть фатальную роль для растений.
Смотрите ролик, как устроен гидравлический автоматический открыватель форточки для теплиц своими руками, на видео отмечена незначительная, но часто встречающаяся ошибка: емкости следует располагать на солнце, тень замедляет нагрев жидкости.
Электрические
Теплица с автоматической форточкой на электричестве – система, состоящая из температурного реле и вентилятора. При нагревании воздуха в теплице до определенной температуры реле срабатывает, вентилятор включается. Значительные плюсы – мощность, высокая чувствительность к дельтам температуры, возможность регулировать систему, компактность прибора. При отключении электричества такое автоматическое открывание в теплице становится бесполезным — это является ее недостатком.
Биметаллические
Биметаллический привод для форточек теплиц устроен на принципе разности свойств работы металла: сжатие и растяжение под действием температурной дельты. Механизм состоит из металлических 2 пластин с разным тепловым коэффициентом расширения. Нагреваясь, одна из пластин выгибается в дугу и открывает форточку, когда температура падает, происходит обратное действие. Недостаток – небольшая мощность, подходят системы только для маленьких и легких фрамуг в теплице.
Гидравлическая система
Гидравлическая автоматика
Данная система очень удобна в эксплуатации и позволяет автоматически открывать или закрывать форточки в теплице без участи её владельца. Гидравлическую систему можно приобрести в уже готовом виде, а можно сделать и самостоятельно своими руками.
Принцип её работы основан на способе сообщающихся сосудов. Для организации такой системы потребуется две ёмкости различных размеров, одна из которых крепится под потолком внутри теплицы, а другая — к рычагу, соединенному с форточкой. Рычаг предназначен для открывания или закрывания форточки. Вода, которая находится в сосуде, расположенном внутри теплицы, при значительном повышении температуры, начнёт расширяться в объёме, и лишняя жидкость перетечет по трубке во второй сосуд, прикрепленный к рычагу. Масса второго сосуда будет постепенно увеличиваться, воздействуя на рычаг, а тот, в свою очередь, будет плавно открывать форточку. При понижении температуры происходит обратный процесс и форточка закрывается.
Преимуществом данной системы является отсутствие затрат электрической энергии и удобство в использовании. Недостатком можно назвать то, что форточка начинает открываться только тогда, когда воздух в теплице уже слишком тёплый. Поэтому гидравлику лучше использовать при выращивании растений, которые не слишком боятся высоких температур, или когда владелец имеет возможность контролировать температуру, при необходимости открывая двери и форточки вручную.
https://youtube.com/watch?v=UnNpl2Ezq8U
Система проветривания при помощи бутылок

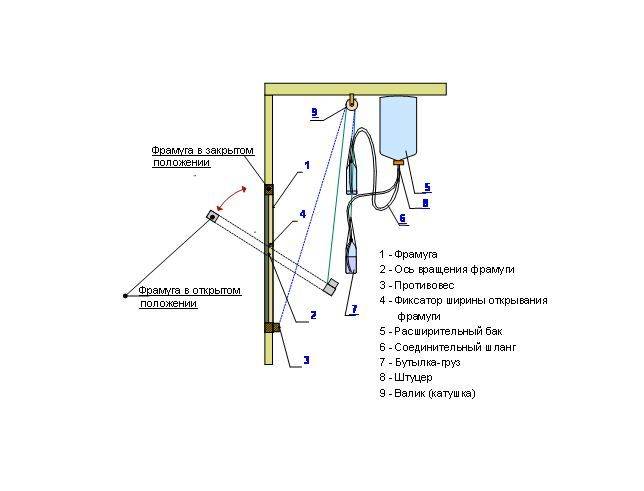

Схема проветривания теплицы при помощи бутылок.
Альтернативным вариантом гидравлической системы является механизм, созданный из пластиковых бутылок. Такие материалы есть практически в каждом доме. Работает такая система несколько лет, не нуждаясь в дополнительной диагностике.
Для создания системы проветривания теплицы необходимо подобрать несколько пластиковых бутылок объемом 6 и 1,5 литра. В крышках каждой из емкостей устанавливаются специальные штуцеры, использующиеся для соединения трубок в медицинских капельницах. Детали капельницы можно зафиксировать крышками при помощи эпоксидной смолы. Обязательным условием является то, что пара бутылок должна свободно сообщаться между собой посредством этой трубки.
Форточку в теплице следует создать по принципу мансардного окна, когда ось конструкции припадает на среднюю часть рамы. Нижняя сторона форточки должна быть несколько тяжелее, чем остальные детали. Это необходимо для того, чтобы она могла сама захлопнуться под своим весом. Фиксировать ее можно несколькими способами: вертикально на стене у торца либо горизонтально на крыше теплицы. Короткая и более легкая часть форточки должна быть оснащена небольшой пластиковой бутылкой. Как и в случае с банками, она будет своим весом провоцировать открывание форточки после поступления внутрь воды.
Каждую из бутылок следует подвешить отверстиями вниз. В емкость большего объема заливается до литра воды, после чего нужно плотно закрутить крышку.
В малой бутылке следует проделать отверстие в районе дна для обеспечения свободной циркуляции воздуха.
Для того чтобы правильно выбрать температуру, при которой начнет срабатывать форточка, нужно определиться с тем, на какой высоте будет подвешена бутылка большего объема. Так, чем выше будет размещена бутылка, тем раньше начнет открываться форточка. Также можно создать дополнительное давление в большей бутылке, если пустой ее перевернуть отверстием вверх и посредством меньшей емкости залить в нее воду. Подвешивать ее необходимо снова отверстием к низу.
Днем за счет повышения бутылка нагреется, что вызовет расширение воздуха, которое спровоцирует вытеснение воды в малую бутылку. Когда масса 1,5-литровой бутылки превысит 6-литровую, она опустится и окно закроется. После того как температура после проветривания упадет, большая бутылка, остывая, начнет всасывать воду обратно из меньшей, и конструкция захлопнется
Важно, чтобы трубка находилась постоянно в свободном положении, независимо от того, закрыто окно или нет. Также нежелательно, чтобы по мере роста растения с ней соприкасались
Как работает автоматический проветриватель теплиц
Форточки в теплице должны находиться наверху конструкции, проемы расположены на расстоянии 23 от основания теплицы. Следуя таким правилам, можно добиться идеального проветривания. Количество форточек зависит от климата, где находится теплица, а также от влажности воздуха. Чем теплее и влажнее, тем больше форточек потребуется сделать в теплице, чаще всего их 3-5, но может быть и больше, если и сама теплица больших размеров.
Помимо расположения форточек наверху конструкции, можно установить их рядом с дверьми. Плюсы этого способа следующие: проветриватель позволяет предотвратить появление сквозняков; не будет происходить захлопывание во время сильных порывов ветра; возможность достичь равномерного распределения воздушных потоков. Своими руками можно построить как теплицу, так и автоматические устройства для открывания форточек и проветривания. Если же теплица установлена, но проветриватели отсутствуют, то можно купить их или сделать самостоятельно.
Форточки в теплицы обеспечивают ее проветривание
В настоящее время на рынке представлены следующие популярные автопроветриватели:
- Open planet;
- Listthreads;
- Forum;
- Arduino;
- Уфопар усиленный.
Конструктивные отличия
Самым распространенным на практике вариантом является тот, где в качестве рабочего тела используется жидкость, которая начинает сильно расширяться в объеме при температуре выше 23°С. В комплект устройства входят, помимо термопривода, все необходимые элементы для его установки:
- сборочный узел термопривода с исполнительным элементом;
- доводчик — рычажная система, обеспечивающая открывание/закрывание двери, форточки, окна, рамы теплицы;
- пружина (их может быть несколько), как составная часть доводчика, создающая условие для плавного открытия и использующая свою упругую энергию для закрытия;
- кронштейны для крепления к каркасу теплицы и корпусу открываемого термоприводом предмета (окна, форточки, двери и других видов);
- фиксаторы для крепления шаровых опор кронштейнов к концам термопривода и пружины;
- крепежные изделия, например, саморезы.
В дорогих вариантах термоприводов используются вместо обычных пружин газовые, обеспечивающие более плотное и плавное закрывание.
Электрические
Как следует из названия, в этих приборах исполнительное устройство приводится в движение электромотором. Команду на включение мотора подает контроллер, который ориентируется на информацию от термодатчика.
К достоинствам электрических приводов относятся большая мощность и возможность создания программируемых интеллектуальных систем, включающих в себя множество самых разнообразных датчиков и позволяющих наиболее корректно определять режим проветривания теплицы.
Главные недостатки электротермоприводов — зависимость от электроснабжения и не самая низкая для простого садовода стоимость. Кроме того, влажная атмосфера теплицы не способствует длительной эксплуатации любых электроприборов.
Биметаллические
Принцип их работы основан на разных коэффициентах теплового расширения у разных металлов. Если две пластины из таких металлов каким-либо образом скрепить вместе, то при нагревании одна из них в размерах обязательно станет больше другой. Получившийся перекос и используется в качестве источника механической работы при открывании форточки.
Достоинством такого привода является его простота и автономность, недостатком — не всегда достаточная мощность.
Пневматические
Работа пневматических термоприводов основана на подаче нагретого воздуха из герметичной емкости в поршень привода. Когда емкость нагревается, расширившийся воздух по трубке подается в поршень, который приходит в движение и открывает фрамугу. При понижении температуры воздух внутри системы сжимается и тянет поршень в обратную сторону, закрывая окно.
При всей простоте такой конструкции, самостоятельно изготовить ее довольно трудно. Будет необходимо обеспечить серьезную герметизацию не только емкости, но и внутри поршня. Усложняет задачу и свойство воздуха легко сжиматься, что приводит к потере в эффективности работы всей системы.
Гидравлические.
Механизм гидравлического термопривода приводится в движение изменением баланса в весе пары емкостей, между которыми перемещается жидкость. В свою очередь, жидкость начинает перемещаться между сосудами вследствие изменения давления воздуха при нагревании и охлаждении.
Плюсом гидравлики является ее относительно большая мощность при полной энергонезависимости. Кроме того, собрать такую конструкцию своими руками намного проще и дешевле, чем для прочих приводов.
Автоматизация проветривания в теплице
Автоматика такого процесса значительно упрощает работу в тепличном хозяйстве. Ведь не нужно постоянно контролировать состояние микроклимата: температуру воздуха, уровень влажности и соответствие этих факторов для конкретной культуры. Достаточно установить простые датчики и лишь периодически осуществлять проверку системы.
Используя выше перечисленные типы вентиляции, можно добиться качественного воздухообмена в замкнутом пространстве парника. Что из этих систем можно установить у себя в хозяйстве?
- Электрическое оборудование, с датчиками контроля температуры и реле.
- Гидравлические системы управления микроклиматом.
- Биметаллические типы вентиляции.
- Автоматизировать закрывание и отпирание форточек.
Какие нюансы нужно знать и учитывать при использовании таких автоматических вентиляционных систем теплиц, чтобы поддерживать необходимый баланс влажности и температуры окружающей среды?
Электрическая автоматика
Одна из лучших систем, которую можно использовать сегодня для установки в парниках. Принцип работы строится на наличии датчика показателя температуры и реле с дальнейшим его подключением к вентилятору.
Электрическое проветривание работает по следующей схеме. Если температура поднимается к установленному пределу, срабатывает реле и запускается вытяжка. Разогретая воздушная масса будет удаляться через вытяжной вентиляционный канал, а свежий более прохладный воздух поступать через приточные отверстия или не герметичные конструкции накрытия парника.
Важно, чтобы объем подаваемого свежего воздуха был приблизительно равен удаляемой массе! Если будет недостаточно естественного притока, можно добавить в стенах принудительную приточную систему. Кроме достаточного объема свежего воздуха, это даст более интенсивное охлаждение, и как результат сократит время работы электрических вентиляторов. Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения
Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения
Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения.
Однако, как и любая система, есть и один недостаток, это обязательное наличие подключения к электросети. При внеплановых отключениях питания, вся теплица подвержена опасности. Устранить это можно дополнительными источниками электричества.
Иногда рекомендуют установку солнечных панелей, или ветрогенератора. Но, такие системы очень дороги, и требуют определенных условий для своей работы. Лучше всего. Установить аварийный бензиновый или другой подобный генератор, с автоматической системой включения при отсутствии основного питания.
Также довольно сложно без опыта правильно смонтировать всю систему вентилирования, и установить привода вентиляторов. Но, в таком случае лучше всего обратится к специалистам, которые сделаю все очень быстро и качественно.
Гидравлика
Гидравлические системы автоматики функционируют наравне с электрическими аналогами, но, при этом не требуют дополнительного источника питания. Ведь вся схема построена на принципе физических и механических процессов.
Автоматическая вентиляция теплицы с гидравлическим приводом работает при нагревании сосуда с жидкостью залитой цилиндре.
Эту емкость, как правило, располагают рядом с открывающейся фрамугой, под потолком. При повышении температуры окружающего воздуха, жидкость в цилиндре расширяется передавая усилие на шток, который открывает створку окна. После охлаждения объем жидкости ужимается, давая возможность закрыться открытой форточке.
Эффективная работа гидравлической автоматической системы вентилирования вполне выполняет работу по поддержанию необходимого микроклимата в парнике. Но, самое главное, она полностью независима от каких либо источников питания, а также не требует никакого постоянного наблюдения за ее работой.
Гидравлическую автоматическую вентиляцию в теплице можно собрать своими руками, даже с обычных пластиковых бутылок. Но более надежные и эффективные, это устройства произведенные фабричным способом.
Виды вентиляционных систем для теплицы
Все виды вентиляции в закрытых помещениях можно условно разделить на два вида, принудительные и естественные. К естественной вентиляции относится оборудование форточек, при открытии которых происходит замена отработанного воздуха на свежий. Такую систему вентиляции теплицы самостоятельно, можно соорудить, не затрачивая дополнительных средств на монтаж и оборудование. Минусом такой вентиляции является низкая эффективность и сложность контроля притока и оттока воздуха.
Принудительная система лишена этих недостатков и является оптимальным методом создания здорового микроклимата в теплице. К принудительным видам проветривания можно отнести:
- Гидравлические системы.
- Биметаллические системы.
- Профессиональные системы.
- Электрические системы.
Рассмотрим каждый вид систем в отдельности, чтобы понять, какими недостатками и преимуществами обладает та или иная вентиляция.
Гидравлическая система
Этот вид проветривания считается одним из самых надежных и эффективных, к тому же систему с легкостью можно создать своими руками. Суть работы гидравлики заключается в способности жидкости расширяться, что и обеспечивает открывание форточек. Для обустройства такой системы в теплицах из поликарбоната своими руками, вам понадобится емкость с водой и рычаги, соединенные фрамугой. При нагревании вода расширяется, и фрамуги открываются, с понижением температуры процесс происходит в обратном направлении.
Единственным недостатком гидравлики является медленное закрывание фрамуг при снижении температуры. При сильном похолодании наружного воздуха, могут пострадать теплолюбивые культуры. Поэтому владельцам таких систем рекомендуется следить за погодой и в случае необходимости принять меры по защите растений.
Биметаллическая система
Некоторые самоделкины, которые разбираются в свойствах металлов, могут обустроить проветривание теплицы своими руками и соорудить достаточно эффективную и надежную биметаллическую систему вентилирования. Суть действия такой установки заключается в способности металлов расширяться и сужаться. Установив пластину из двух различных по характеристикам металлических листов на форточку, можно добиться практически автоматического проветривания.
При нагреве пластина будет расширяться и выгибаться, что поспособствует открытию форточки. При остывании, наоборот металл сожмется и форточка закроется. Такая конструкция не требует постоянного присутствия и контроля со стороны хозяина теплицы. Однако и эта вентиляции имеет ряд недостатков, главным из которых можно считать эффективную работу только для форточек маленького размера.
Электрическая система
Система вентиляции с использованием простейших электрических приборов может стать наиболее эффективным вариантом поддержания необходимого микроклимата. Для создания такой установки своими руками необходимо приобрести несколько вентиляторов и термодатчик. Подсоединив вентиляторы к регулятору температуры, а затем и к сети, вы получите систему, которая будет включать вентиляцию теплицы автоматически при повышении заданной температуры.
Единственным минусом системы является зависимость от энергосети. Однако проблему с отключением электричества можно с легкостью решить, установив на крыше парников солнечные батареи. В этом случае вы не только обеспечите бесперебойность питания, но и сэкономите на оплате коммунальных услуг.
Профессиональная система
Сегодня в специализированных магазинах можно приобрести готовые, профессиональные системы проветривания для теплиц. Данные конструкции отличаются высокой эффективностью, долговечностью и надежностью. Монтаж такой системы не составляет труда и его можно выполнить самостоятельно, ознакомившись с инструкцией. Профессиональная вентиляция теплицы из поликарбоната уберегает урожай от замерзания, развития болезней при повышенной влажности, гибель растений от застоявшегося воздуха.
Из недостатков профессиональных систем можно выделить высокую стоимость оборудования по сравнению с самодельными установками. Однако со временем автоматика окупается, ведь при качественном проветривании значительно повышается урожайность, и сокращаются плодопотери.
Open Planet
Open Planet это механизм для автоматического открытия форточек и дверей в теплице при температуре в диапазоне от 15 до 25 градусов.
Механизм открывания форточек в теплице Open Planet
Автоматический проветриватель теплиц Open Planet можно эксплуатировать только при температуре воздуха не превышающей 50 градусов. Механизм может открывать проёмы весом до 7 кг на расстояние до 45 см. Механизм очень легко отсоединяется от двери или форточки.
Автоматика для проветривания теплиц легко разъединяется
Этот механизм рекомендуется демонтировать перед зимним периодом и хранить в сухом месте, а весной перед установкой необходимо смазать машинным маслом все подвижные части. Перед использованием нужно убедится что форточка или дверь ни чем не блокируется. Регулировка температурного режима производится поворачиванием цилиндра по часовой стрелке для уменьшения температуры начала открытия проёмов и против часовой для увеличения температуры начала открытия проёмов. Один полный оборот цилиндра соответствует поднятию или уменьшению температурного режима на 0,5 градуса.
Возможно вам будет интересно:
Гидроизоляция бассейна изнутри и снаружи
Дизайн и отделка балконов и лоджий декоративной штукатуркой
Правильное утепление лоджии
Приточная вентиляция в частном доме
Как сделать мансардную крышу
Как сделать пол на балконе своими руками
Самодельный термопривод для теплицы
Готовые устройства для автоматического открывания теплиц стоят дорого, в целях экономии можно изготовить термопривод самостоятельно. Для начала нужно определиться, на какой срок службы рассчитывается работа самодельного устройства. Есть варианты, которые прослужат только один сезон, а можно изготовить термопривод, который прослужит несколько лет. Для тех, кто знаком с электричеством, можно сделать электропривод на дверь теплицы, но есть более простые варианты.
Из надувного мяча и баллонов
Этот вариант самодельного термопривода способен прослужить 1-2 сезона. Для его изготовления потребуются:
- коробка из дерева;
- 2 баллона;
- резиновый шланг;
- доска;
- мяч или камера из-под него.
Баллоны скрепляют вместе при помощи скотча или проволоки. К ним присоединяют резиновый шланг. Другой конец шланга крепят к надувному клапану мяча. Мяч укладывают в коробку так, чтобы при расширении он вытолкнул деревянную крышку. Коробку ставят под форточкой, а на крышку устанавливают доску, чтобы во время ее смещения, доска открывала окно. Баллоны подвешиваются под потолком.
С повышением температуры баллоны греются и подают теплый воздух по шлангу в мяч. Он надувается и сталкивает крышку короба. Доска, зафиксированная сверху, оказывает давление на раму форточки, открывая ее. При понижении температуры воздуха процесс проходит в обратную сторону.
Из пластиковой бутылки
Самый дешевый и быстрый способ соорудить термопривод для теплицы своими руками. Этот вариант прослужит только 1 сезон.
- 2 бутылки, одна из которых объемом 5 л, а другая 1л;
- темная тонировочная пленка:
- доска;
- патрубки 2 шт.;
- тонкая трубка длиной от 100 см.
Бутылки моют и высушивают. Большую тару оборачивают темной пленкой и просверливают в ней отверстие. Вставляют патрубок и соединяют с одним из концов трубки. Место соединения делают герметичным промазывая стык специальной пастой. 5-литровую бутылку фиксируют под потолком. Второй конец трубки соединяют с горлышком литровой бутылки, а сверху крепят доску.
Смятая под доской литровая бутылка под воздействием воздуха из верхней 5-литровой тары будет выпрямляться и поднимать доску. Та, в свою очередь, будет оказывать воздействие на раму форточки, приподнимая ее.
Из цилиндра от офисного кресла
В офисных креслах есть механизм, который обеспечивает регулирование высоты сиденья, он называется газлифт. Эта деталь подойдет для сооружения термопривода.
- машинное масло;
- обрезок металлической трубы подходящего диаметра;
- сварочный аппарат;
- болгарская пила;
- тиски.
Конец стержня из пластика зажимают в тисках и вытаскивают его, пока не станет видно штырь на клапане. Выпускают воздух из основного цилиндра. Его ось фиксируют в тисках и давят сверху. Верхнюю часть цилиндра аккуратно обрезают болгаркой. Есть риск повредить уплотнитель и поверхность самой детали.
Из гильзы аккуратно вынимают шток, следя за состоянием сальника. Нельзя допустить его повреждения. Чтобы шток снова не опустился в цилиндр, на него накручивают гайку. Затем вставляют алюминиевый поршень и приваривают. Завершающим этапом становиться накручивание гайки на резьбу, а потом фиксация штока на оконной раме. В проветриватель заливают масло, и оно готово к работе. Принцип действия будет гидравлическим.
Из автомобильного гидроцилиндра
Этот вариант термопривода прослужит несколько лет. Чтобы изготовить такое устройство для проветривания теплиц, потребуется около 1 часа.
Сначала выдавливают газ из амортизатора, а затем высверливают небольшое отверстие, и нарезают резьбу. В отверстии фиксируют тормозной шланг. Ресивер для термопривода делают самостоятельно либо заказывают у токарей. В амортизатор заливают масло, а шток полностью погружают внутрь. Устройство готово, остается убедиться в его полной герметичности, следить, чтобы масло не капало. Конструкцию крепят штоком к форточке, а другой конец фиксируют к опоре.
Из автомобильного амортизатора
Что потребуется для создания такого термопривода:
- поршень амортизатора или пружина;
- краны 2 шт.;
- цилиндрическая емкость для масла (труба из металла);
- машинное масло.
С обоих концов трубы приваривают краны. Один из них будет служить регулятором давления, а другой отверстием для заполнения маслом. У пружины обрезают дно с помощью болгарки. Затем приваривают к трубе. Завершающим этапом становится проверка устройства на герметичность.
Установка термопривода
Последовательность действий при установке следующая.
Термопривод следует монтировать в охлажденном состоянии, чтобы длина выхода рабочего штока была минимальной. Его можно положить на некоторое время в холодильную камеру (не в морозильную!).
Проверить, как свободно закрывается дверь, окно или рама. Если имеются какие-либо помехи, следует их устранить. При необходимости рекомендуется смазать петли.
Далее производится разметка мест, куда будут устанавливаться кронштейны
Здесь важно найти подходящие места на открывающейся створке и на неподвижной раме теплицы. Крепление кронштейна к створке должно обеспечить работу полного хода штока термопривода.
Закрепив кронштейн на открывающейся части, следует разметить места крепления кронштейнов на неподвижной раме
Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода.
На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах. Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.
Конструктивные особенности некоторых видов термопривода могут вносить изменения в последовательность действий при установке.
Как выбрать автомат открывания форточек для теплиц
Выбор открывателя зависит от удаленности садового участка от линий электропередачи, финансовых возможностей садовника, типа теплицы (пленочная, из стекла или поликарбоната), культуры для выращивания (оптимальных температурных значений для эффективного культивирования).
При выборе автоматического открывателя следует придерживаться таких рекомендаций:
Если теплица электрифицированная, то лучше выбирать электрическое приспособление для проветривания: оно срабатывает быстрее и “чувствует” температуру более точно.
Лучше выбирать изделия из оцинкованной стали (хорошим выбором станет открыватель формы Univent).
При выборе стоит учитывать расчетную величину тяжести, которую может поднять толкатель (она должна соответствовать весу форточки).
Обращайте внимание на температурный диапазон открывателя (наиболее популярный – в пределах +15-25°C).
Если для местности, на которой расположен участок характеры порывистые ветры, то система должна иметь защиту от ураганного срыва.
Стоимость отечественных автоматических открывателей варьируется от 1,5 до 3 тысяч рублей в зависимости от принципа действия. Импортная автоматика стоит в разы дороже. Если возможности приобрести систему нет или вы хотите установить временный открыватель, то автоматический оконный открыватель можно сделать самостоятельно из подручных средств.
Монтаж
Если дачник приобретет фабричное устройство, которое будет автоматически открывать форточки в теплице, то установить его своими руками будет нетрудно, строго придерживаясь прилагаемой инструкции. Но есть моменты, не указанные в инструкциях. Например, еще на этапе сооружения теплицы нужно продумать расположение фрамуг и дверей – их не делают на одной стене. Форточки не нужно располагать с той стороны, с которой обычно дует сильный ветер, их вообще лучше устроить сверху.
Легкие электрические автоматы можно крепить прямо на форточку, а более тяжелые крепятся на элементы каркаса теплиц, хорошо бы узнать вес приспособления заранее, проверить варианты его размещения. Форточки нужно оснастить специальными лентами (веревками, цепочками), которые не дадут слишком сильно открыться, а будут фиксировать определенный угол открывания.
Все подобные устройства зависят от температуры, нужно знать, что замеряется именно температура воздуха в теплице, а не нагревание самого прибора – возможно, понадобиться спрятать автомат от прямых солнечных лучей.
Вентиляция из упора для багажника
Автоматизированная форточка – не проблема, если есть инструкция и немного сноровки. В качестве основного элемента подойдет упор для багажника, снятый с «Москвича».
Автоматическая форточка в теплице
Гидроцилиндр и гидробак из автомобильных запчастей
Ваша задача – смонтировать основательный механизм, способный поднимать несколько фрамуг одновременно. Он будет состоять из двух частей. Первая – упор для автомобильного багажника, переделанный под новые нужды:
- Необходимо отпилить болт, встроенный в упор. В центре просверлить отверстие и выпустить воздух из цилиндра. Рассверлить отверстие до 9 мм.
- Задвинуть шток так, чтобы поршень не дошел до отверстия на 30-35 мм.
- Обезжирить полость цилиндра. Закрепить его в тисках отверстием вверх. Капнуть на поршень масло, чтобы оно не касалось стенок.
- Залить полость эпоксидным клеем. Как только он высохнет, следует потянуть за шток, чтобы оторвать поршень от клея.
- В клее просверлить отверстие 9 мм и нарезать в нем резьбу (шаг 1,25).
Вторая часть устройства – гидробак. Его можно соорудить из трубы:
- Трубу (диаметр 40 мм, длина – 300) нужно заглушить с одной стороны приваренной металлической заглушкой. А с другой – заглушкой с резьбой под болт М10.
- Для заглушки с резьбой нужна прокладка из маслостойкого материала.
- В приваренной заглушке высверлить отверстие 9 мм и нарезать в нем резьбу М 10, шаг 1,25.
Устройство для открывания дверей
Заправка и установка автоматического открывателя
Соединив цилиндр и гидробак тормозным шлангом, вы получите мощный открыватель. Осталось заполнить гидробак холодным веретенным маслом и установить автоматику:
- Залив масло в гидробак, нужно, двигая штоком, прокачать его по всему механизму. Затем полный бак закрутить заглушкой с резьбой и закрыть болтом с шайбой и конт-гайкой. Откалибровать механизм с помощью регулировочного болта.
- Теперь бак – под потолок (с защитным экраном, конечно), а цилиндр – под окно. Когда масло расширится, шток выдвинется и окно откроется.
Влажность почвы и полив
Еще важный параметр для теплиц — влажность почвы. В разные стадии роста и созревания этот параметр меняется. Самая большая потребность растений во влаге в рассадный период — до 90—95%, а также в фазу плодообразования и плодоношения.
Системы автополива
Автополив в теплице устроен по разному, но в итоге все приходят к дозирующему поливу. Датчики влажности почвы можно использовать но с тщательной доработкой. Китайские датчики влажности из печатных плат могут показывать точные данные не больше месяца, после чего металлическая поверхность контактов разрушается и окисляется. Если использовать этот датчик, то в конце концов придет момент, когда вы зайдете в теплицу а у вас там бассейн, все залито а ваши растения вероятно всего погибнут. Поэтому датчики влажности можно использовать совместно с датчиком потока воды (счетчиком воды). Надо замерить количество потребляемой воды в сутки и задать этот параметр. Датчик влажности почвы можно использовать но с доработкой, контакты должны быть из такого материала, который проводит электрический ток и как можно меньше окисляется. Это может быть медь, но и она окисляется ос временем, но это уже хорошо, т.к. можно раз в год чистить контакты и опять использовать. Но лучше попробовать графитовые стержни, графит проводит электрический ток и не окисляется. Я пока не пробовал, но вот хочет сделать для теста такой датчик. Вообще за основу надо взять показатели счетчика воды, а датчиком влажности можно отключать полив, если он покажет максимальные значения. Например в дождливую погоду, расход воды уменьшается в разы, и установленного количества воды для датчика потока может быть чересчур много. Так что контроль для полива лучше сделать комбинированным.
Полив включается с помощью реле по сигналу от датчика или по времени. Емкость для полива должна находиться на высоте и полив лучше делать «самотеком» просто открывая или закрывая электроклапан. Таким образом можно сделать более автономную систему, т.к. для питания контроллера и клапанов хватит обычного аккумулятор и солнечной батареи. Такой принцип работы полива будет уместен в местах, где часто отключают электричество на длительное время.
