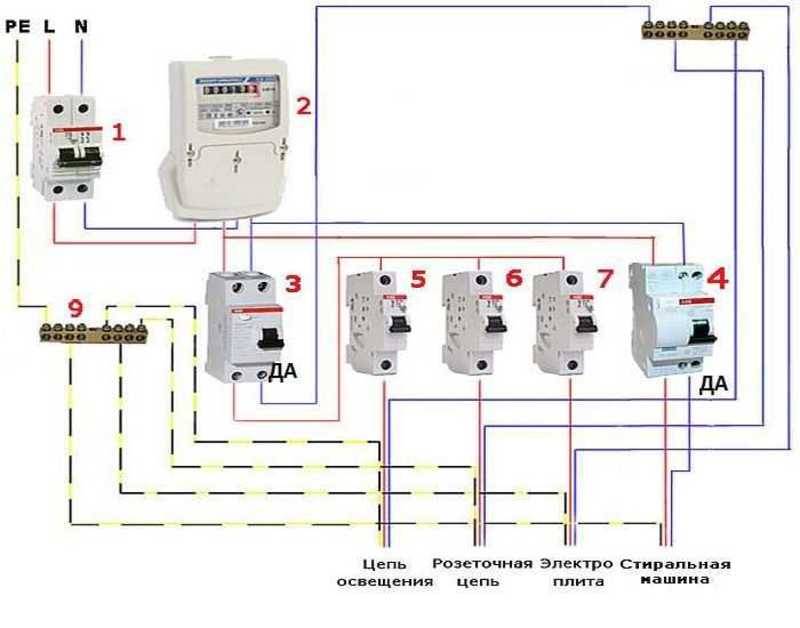

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения. Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

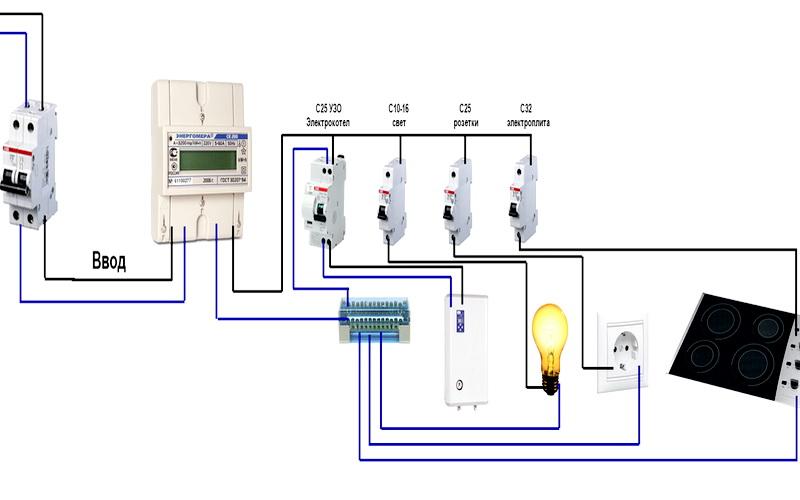

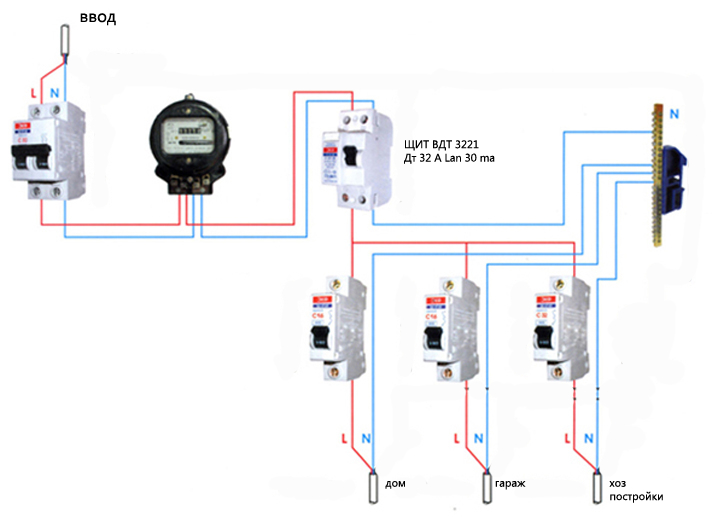

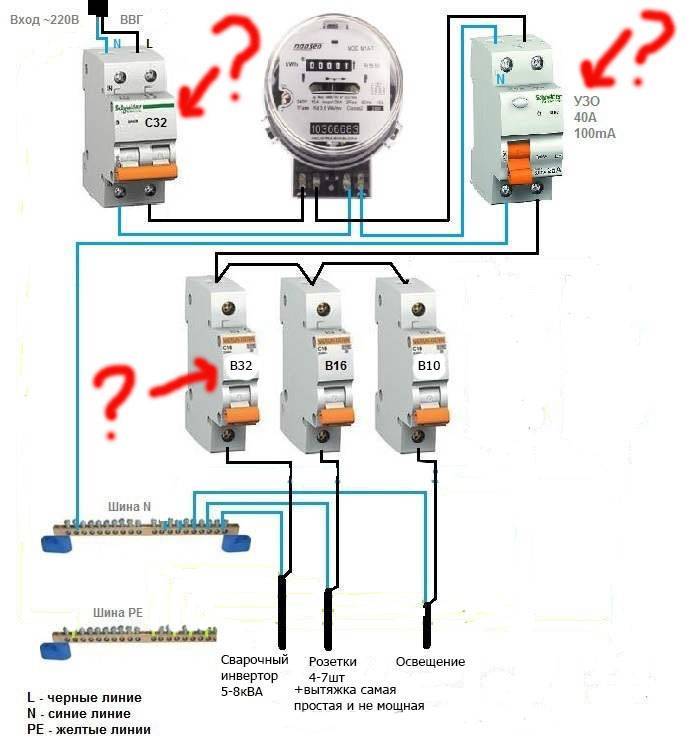

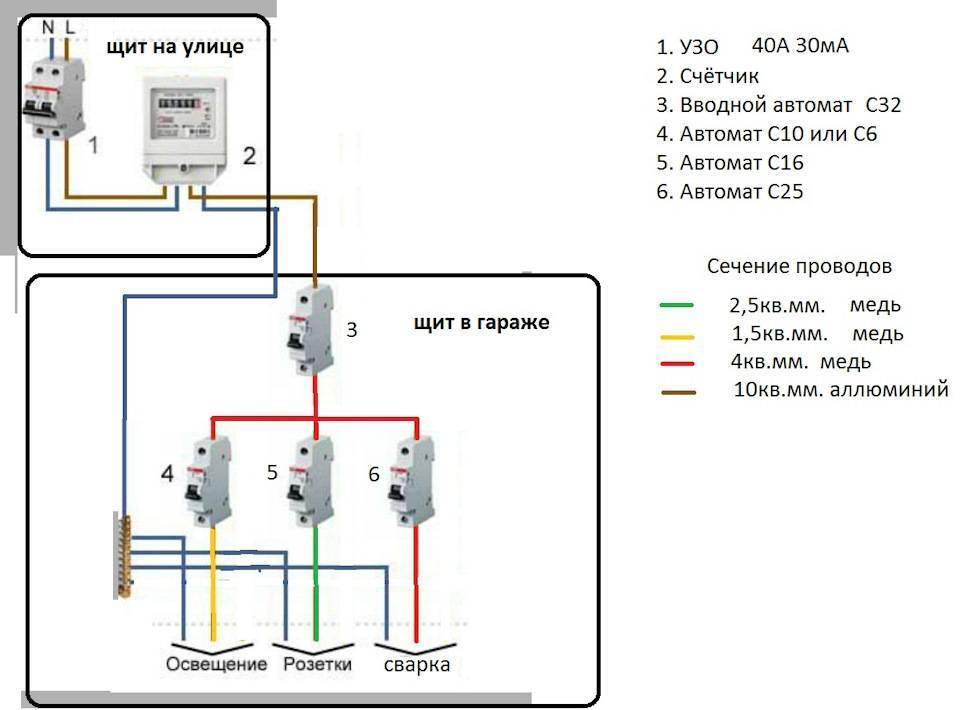

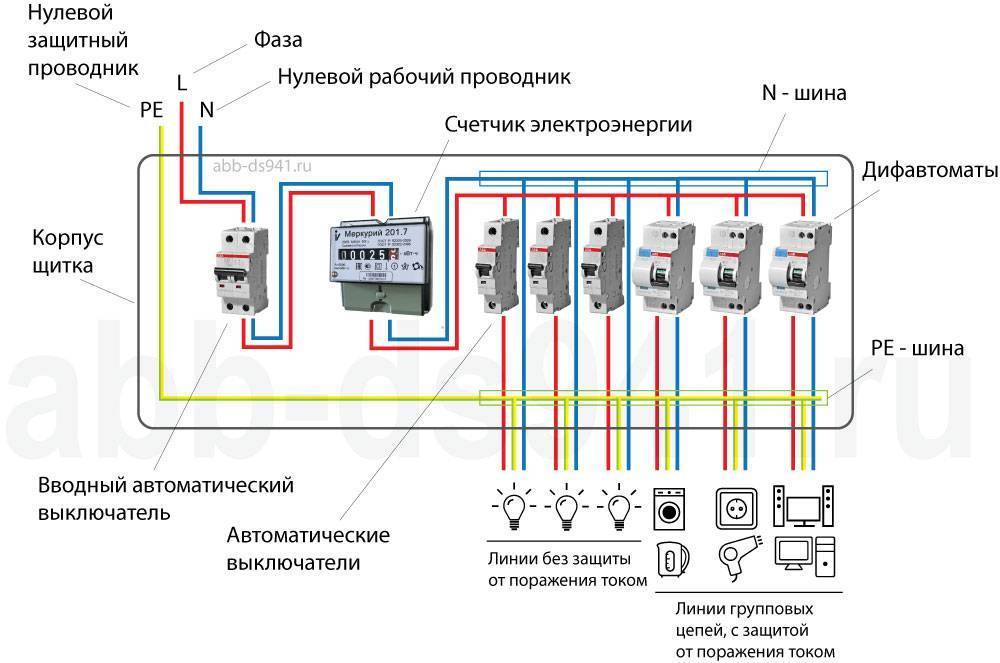

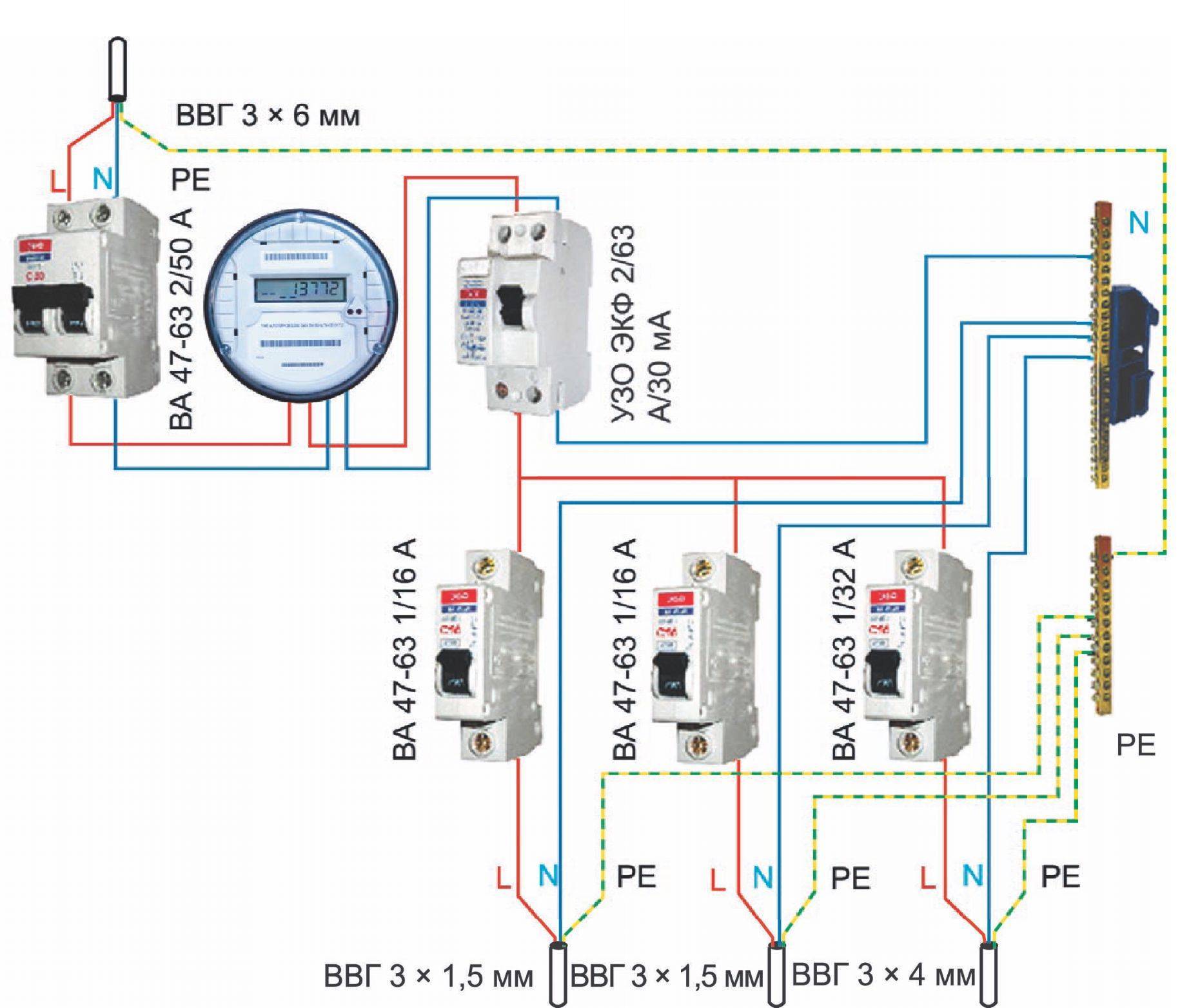

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

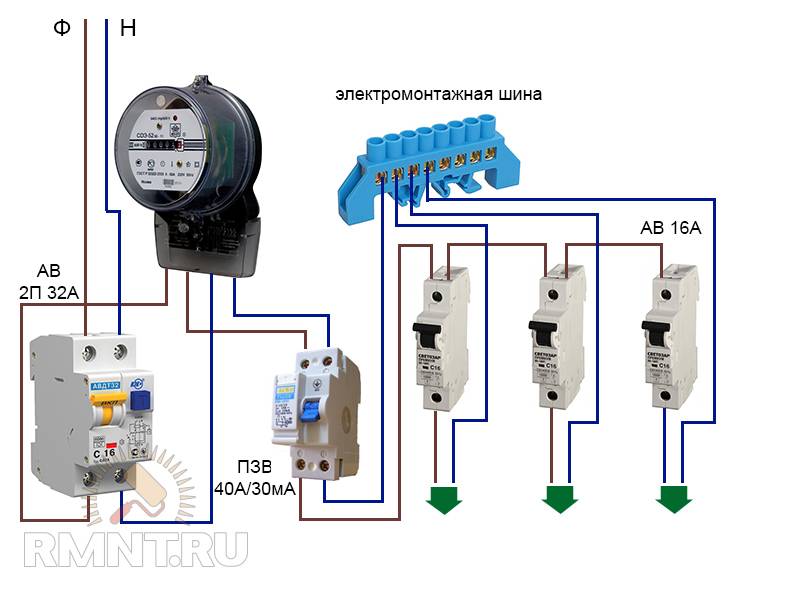

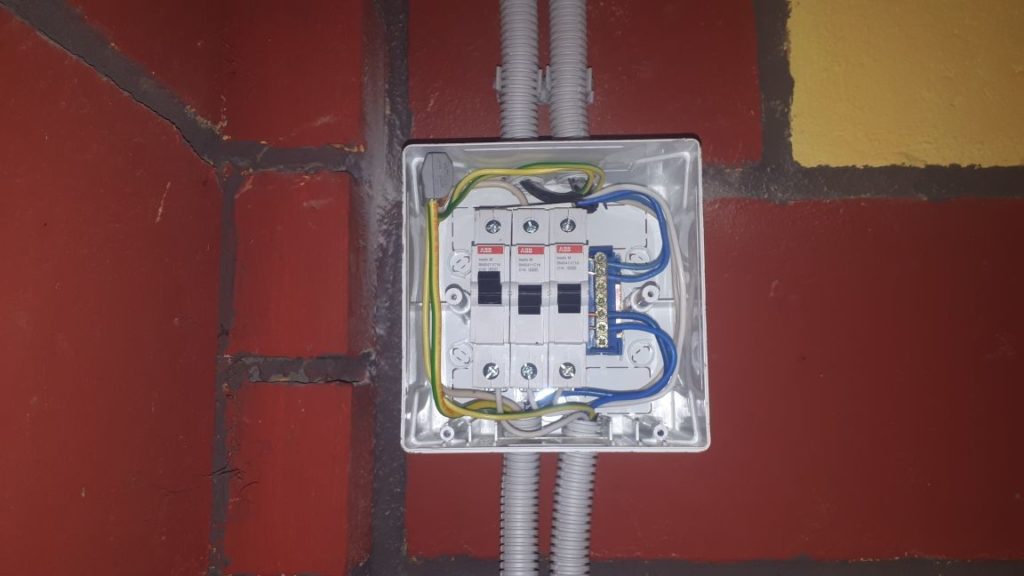

Разводка электропроводки в гараже своими руками — схема, фото:

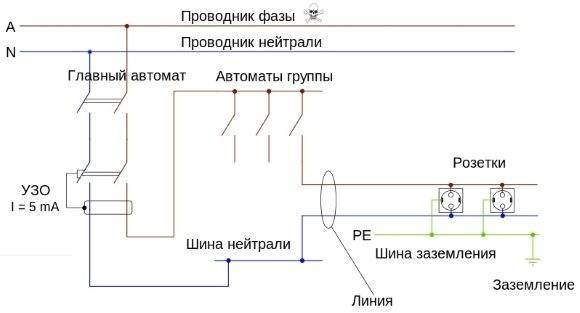

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
А разницу дает как раз ток утечки на землю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

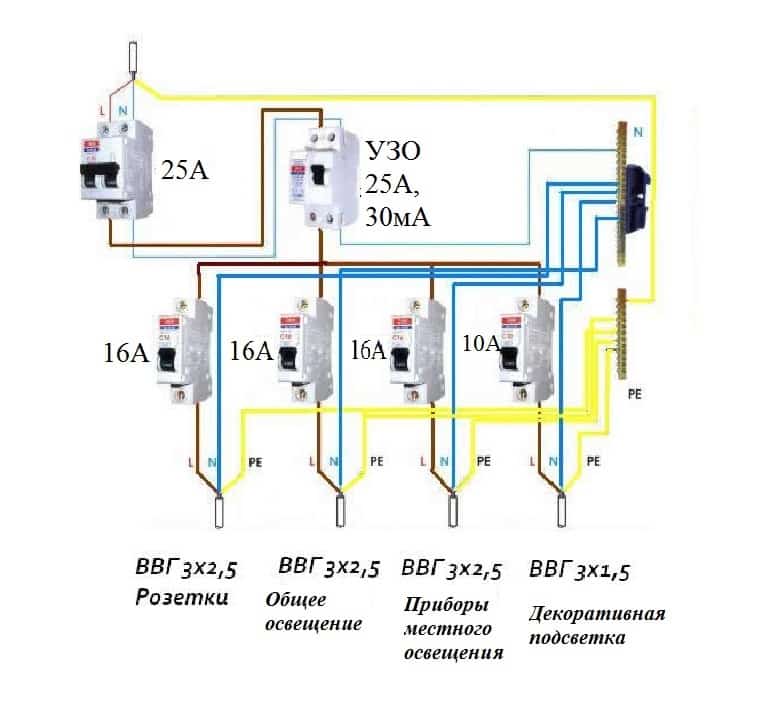

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

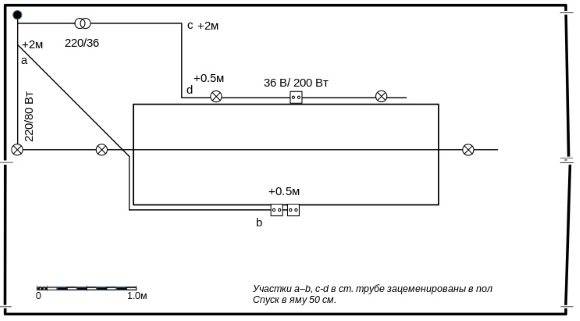

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Какой выбрать бокс для электрического щита гаража
По способу монтажа
Боксы для электрощита бывают встраиваемые и внешнего монтажа. В гараже проводку лучше делать внешнюю, а сетевые подводы делать в специальных гофрированных трубах или в металлическом рукаве. Даная проводка проста и безопасна.
По типу материалов
По материалу боксы могут бывают пластиковыми и металлическими. В случаях если необходима антивандальная защита, то выбор надо делать в сторону металлического бокса, который запирается на ключ. Но, в случае, если щиток находится внутри гаража, то от этой защиты толку нет, и можно купить пластиковый бокс, который и немного дешевле и будет отвечать всевозможным требованиям.
По степени защиты
Степень защиты щитовой также имеет огромное значение
Чем она больше – тем лучше, если брать во внимание то, что гараж не всегда абсолютно сухое и безопасное помещение. В железных гаражах будет образовываться конденсат, который в электрических схемах является «лишним звеном»
Обычные боксы обладают степенью защиты IP40, а для гаражей этого безусловно предостаточно (в случаях если ставить внутри). Уровня защиты щитовой может быть недостаточно, в случаях если не организовать кабельный ввод в щиток. Для этого применяют особые сальники, которые обеспечивают непроницаемость ввода. Купить их можно там же, где и щитовую коробку.
По числу мест
Главным признаком хорошего бокса для щита это число мест обычных модулей шириной около 20 мм. Каждый механизм занимает некоторое количество и прежде, чем покупать бокс, нужно определиться с внутренностями щитка и обязательно оставить маленький запас, так как в будущем вероятна установка дополнительных устройств.
Особенности сборки электрического щитка
Во избежание несчастных случаев или недочетов в процессе установки электрощитка, нужно знать несколько нюансов.
Первая особенность — нулевой проводник. Некоторые мастера соединяют заземление с нулевым проводником, но в такой конструкции при сгорании провода заряд электроэнергии проходит по корпусу щитка, что создает опасную для жизни человека ситуацию. При правильном подключении провод фазы подсоединяется снизу к колодке заземления.
Вторая особенность – трехфазное питание. Сборка панели электрооборудования с трехфазным питанием происходит с равномерным распределением напряжения. Это обеспечит защиту от перекоса фаз, так как потребителем может быть мощное бытовое устройство, к примеру, сварочный аппарат.
Все 3 фазы подключаются отдельно, в зависимости от потребляемого объема электроэнергии.
Оборудование для сборки щитка

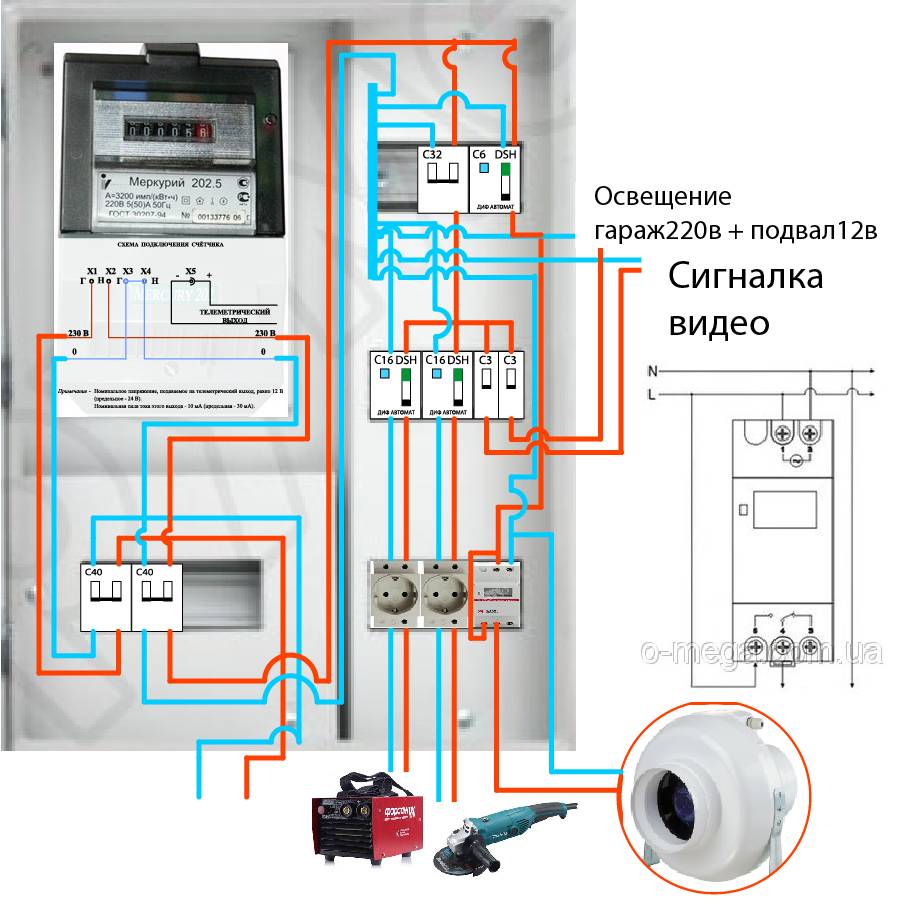

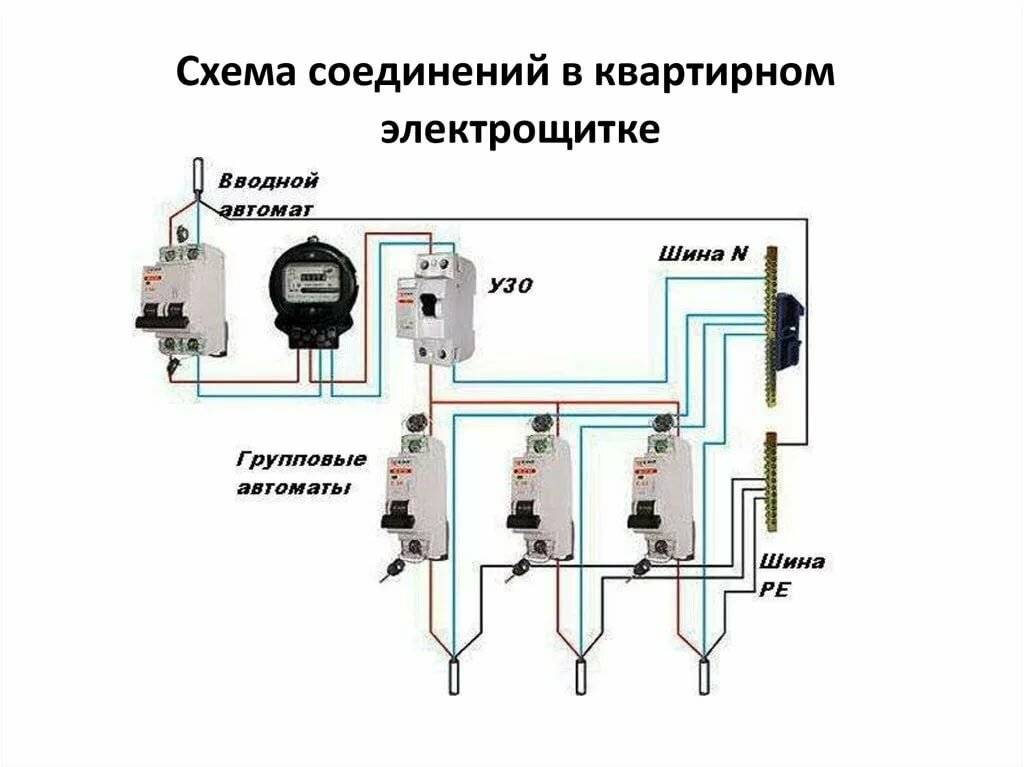

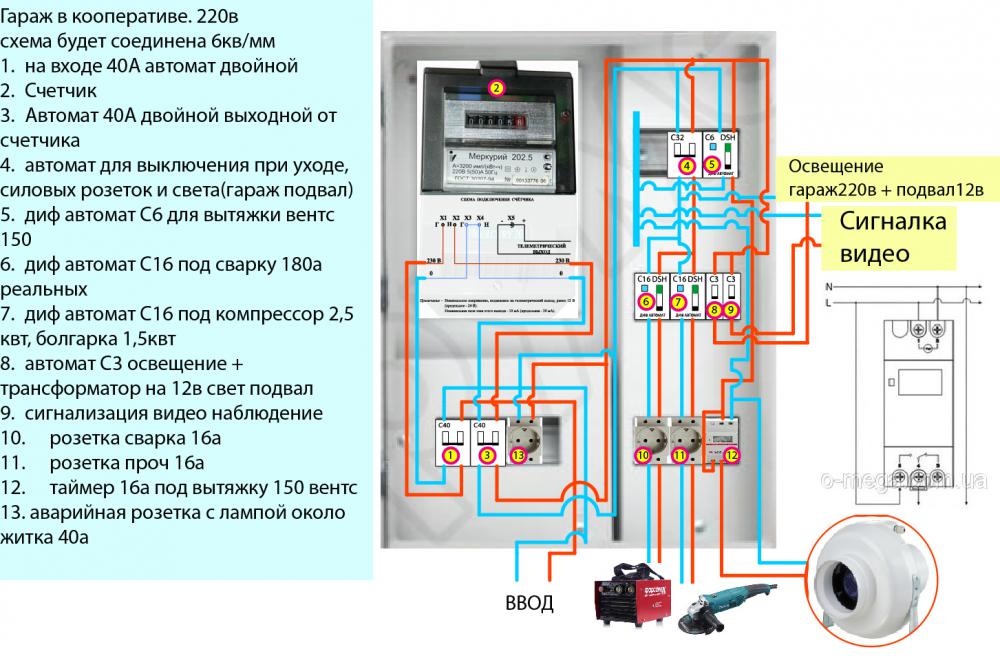

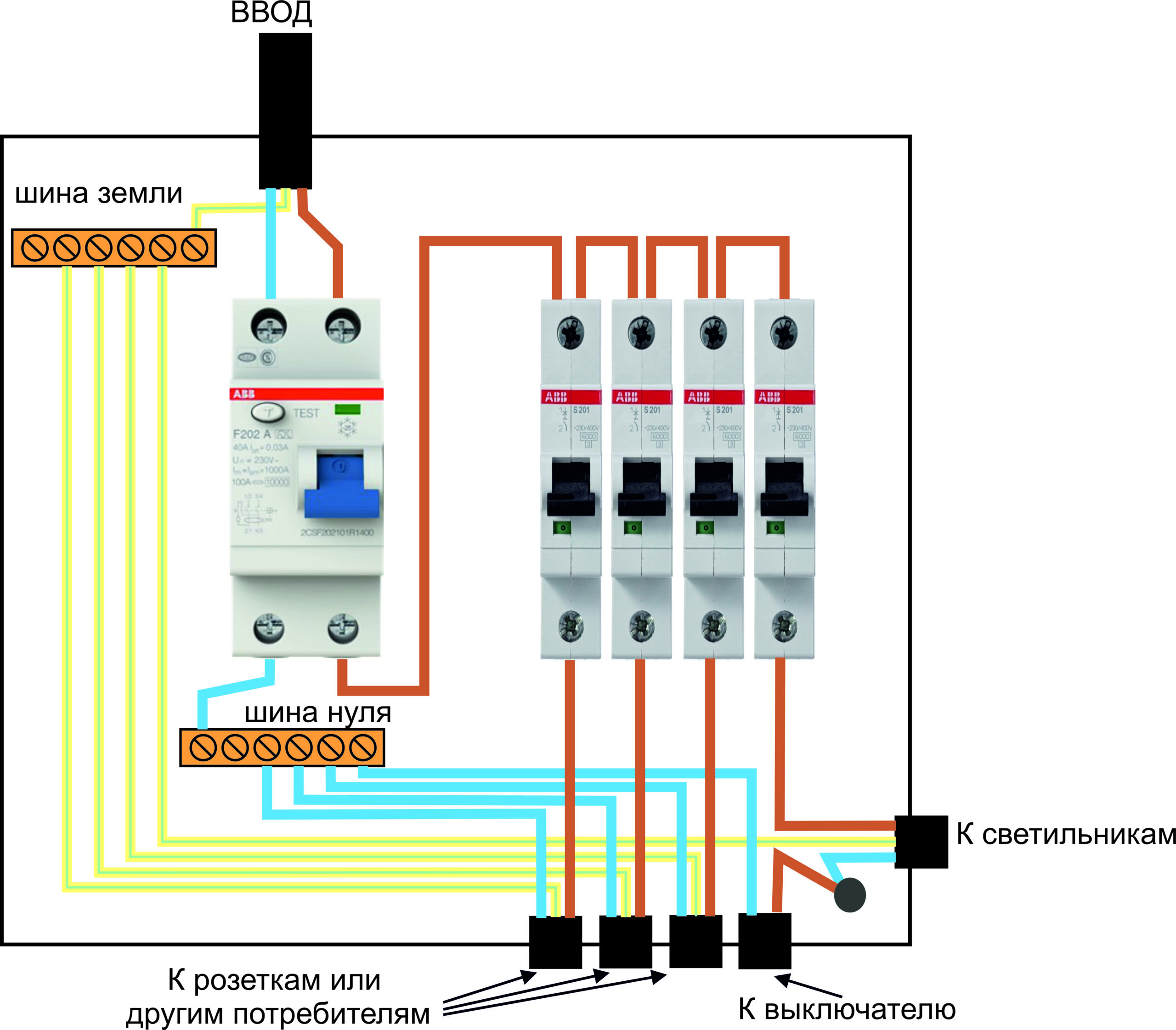

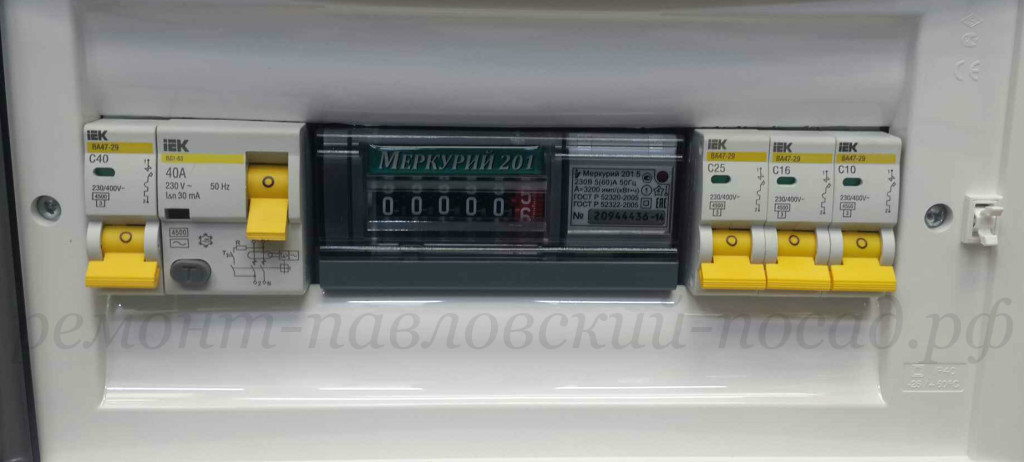

Электрическая схема щитка.
Перед началом работы стоит подготовиться и приобрести все необходимые элементы.
Для сборки электрощитка понадобится следующий комплект инструментов и оборудования:
- сертифицированный электрический счетчик, на котором обязательно должна быть отметка о прохождении проверки в компании Энергосбыта;
- провода;
- автоматика;
- стиппер — инструмент для зачистки изоляции, при неимении можно заменить ножом;
- наконечники штыревые втулочные изолированные (НШВИ), используются для фиксации проводов;
- устройство защитного отключения (УЗО);
- пресс-клещи для опрессовки изолированных наконечников;
- клеммы — электроустановочное устройство для надежного соединения проводов;
- гребенка для проведения электричества по всем устройствам щитка;
- металлический профиль для крепления модульного оборудования;
- прочие необязательные инструменты.
Количество деталей зависит от индивидуальной схемы электрощитка. Часто продается полный комплект всех необходимых деталей.
Порядок сборки и монтаж
Гаражные щитки представляют собой своеобразную конструкцию из защитного блока и самой системы, поэтому их вполне удобно собирать без специального пространства.
Как устроен гаражный электрощиток?
Происходит это в несколько этапов:
Маркировка и расположение автоматики. В большинстве моделей электрощитков приборы располагаются на DIN-рейках — металлических профилях. Чтобы они не «ездили» можно использовать ограничители. Лучше подписать проводники, это поможет быстро определять их назначение.
Подготовка соединений. Провода следует зачистить от изоляции и продеть в наконечники НВШИ, которые потом нужно будет спрессовать
Важно сделать это правильно: длина наконечника должна быть равной длине зачищенного от изоляции провода. Гребенка для подключения автомата и УЗО должна быть одной марки с приборами, так как шаг штырей может отличаться
Клеммы приборов должны крепиться надежно, в противном случае они перегреются, и нарушится изоляция, что приведет к короткому замыканию.
Скрепление деталей. На этом этапе автоматика соединяется с УЗО, рубильниками, УЗМ и остальными комплектующими. Необходимо следить за качеством скрепления, ведь это единственный способ избежать плохого контакта.
Проверка. Щиток в гараже нужно обязательно протестировать, подав напряжение на вводной автомат или рубильник. В конце сборки следует обозначить все рубильники, что к чему подключено.
По правилам монтаж электрического щита должен осуществляться на высоте 1,5 метра над землей, на ровном участке стены (наклон не более 1,5 градуса) вдали от трубопроводов. Если нет возможности расположить его вдали от факторов повреждения используют специальный шкаф со смотровым окном.

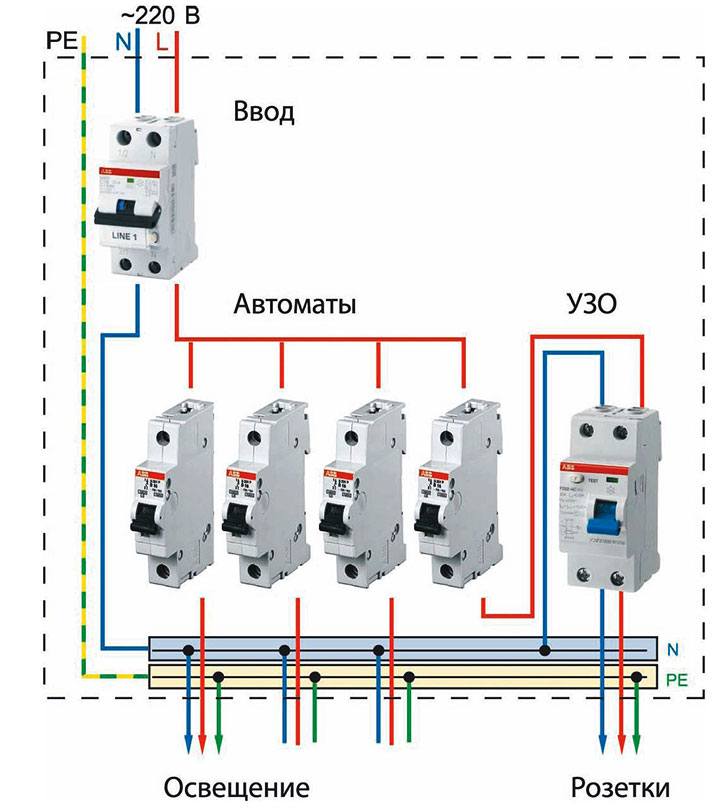

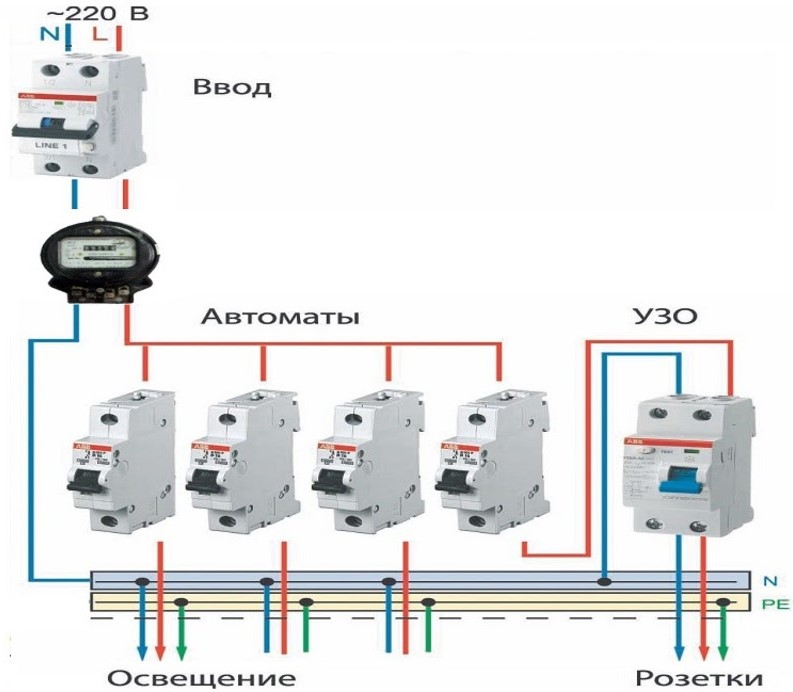

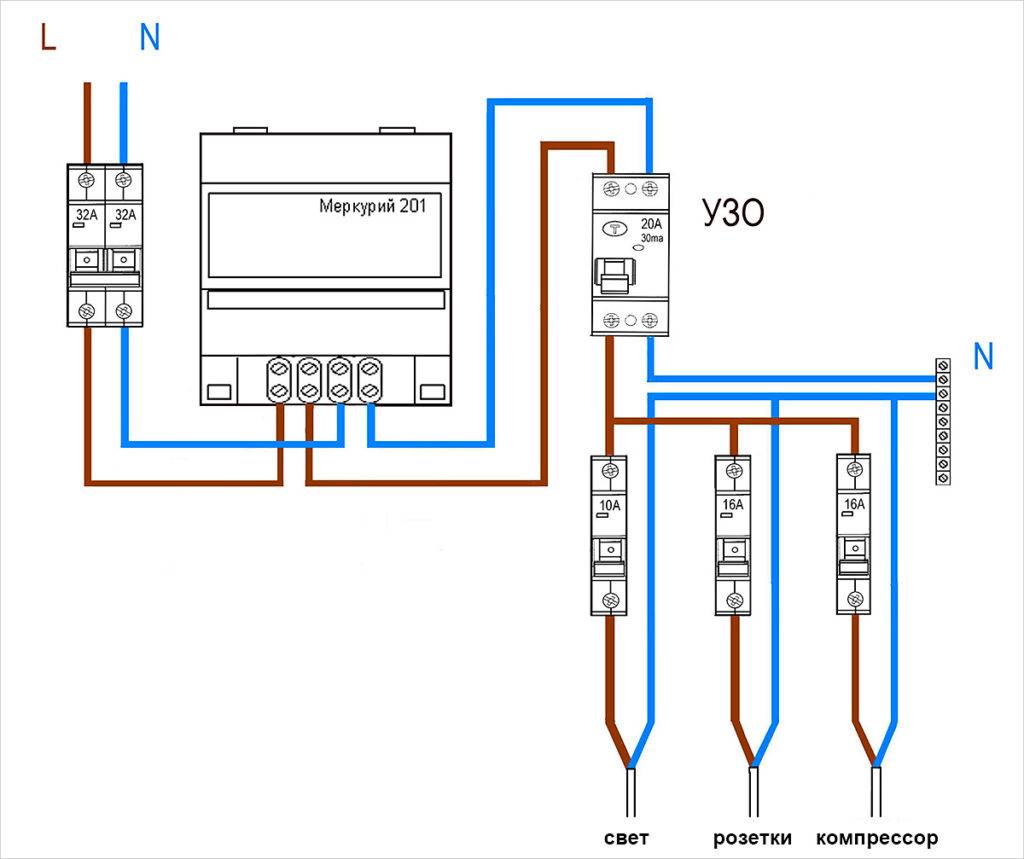

Как правильно подключить УЗО
УЗО на линию питания силовых розеток устанавливается таким образом, чтобы через него коммутировалась не только фаза, но и ноль. Только в этом случае оно выполняет свою дифференциальную функцию и сравнивает втекающие и вытекающие токи. На основании этого сравнения в приборе вырабатывается разностный сигнал, управляющий отключением линии от нагрузки.
Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.
При коммутации проводов их концы, идущие от автомата, подводятся к верхним клеммам корпуса УЗО. От нижних контактов отводятся проводники, поступающие в линейную цепь и далее – в нагрузку.

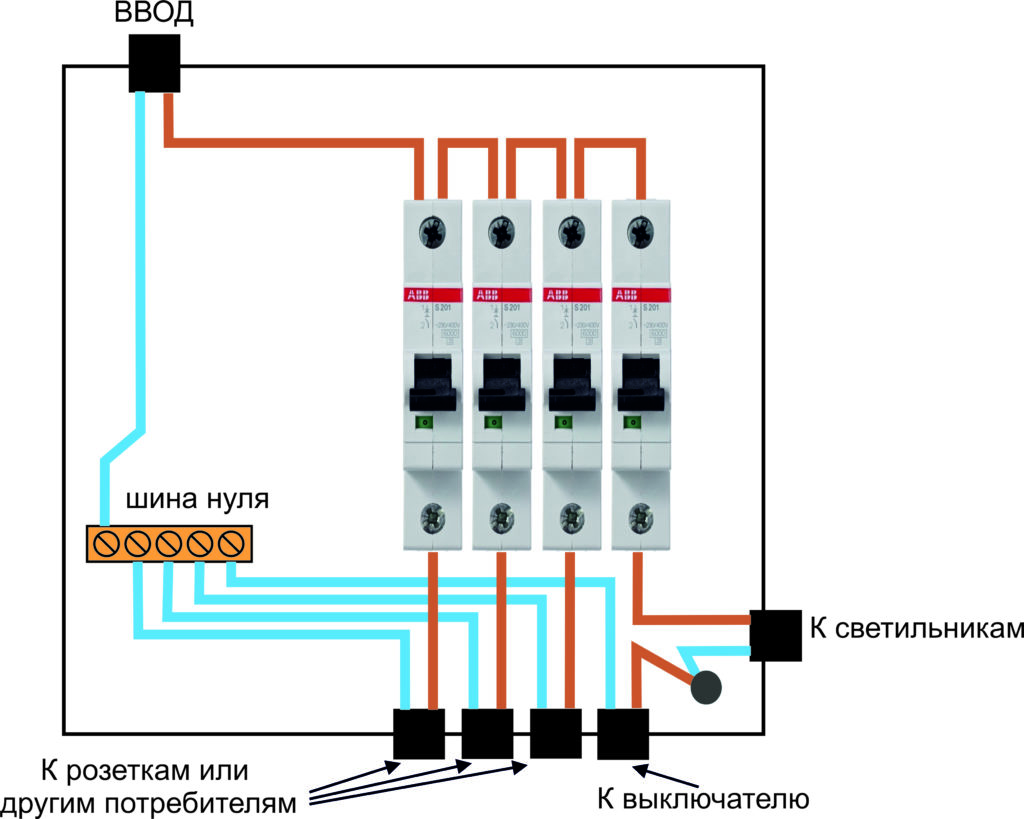

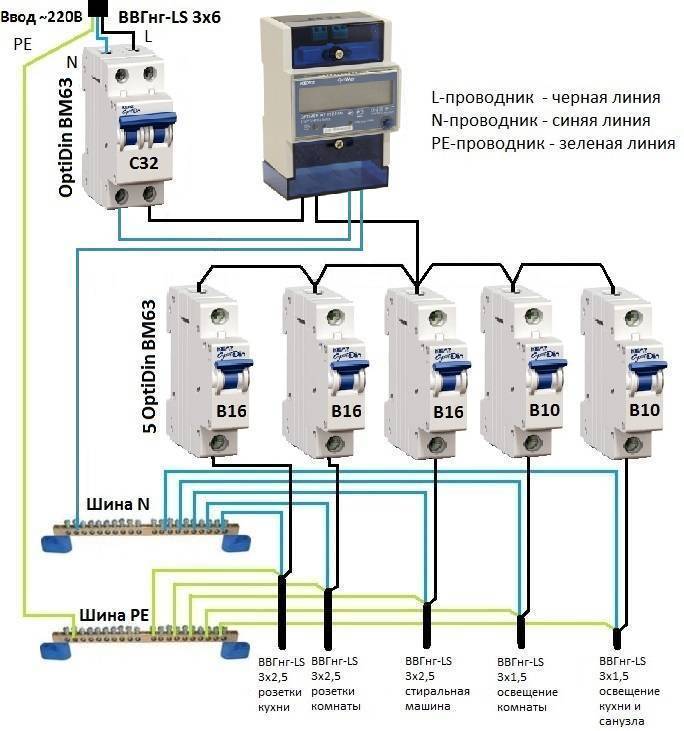

Простейшая схема оборудования внутреннего электроснабжения гаража
Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.
Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.
Нулевой провод, обычно
синего цвета,
Провод заземления, обычно
желто-голубой,
В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».
В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.
Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.
При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.
Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,
Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.
Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.
Необходимо ли заземление в электропроводке гаража
Заземление в гаражах должно быть, в случае если его нет, то его нужно сделать, тем более что трудоемкого в этом нет ничего. Шина заземления PE, является обязательной частью каждого электрощита.
Не надо преуменьшать значение статического электричества, заряд которого сможет копиться в отдельных, изолированных от электропроводки, деталях. Очень «грешат» способностью накопления железные трубы вентиляции, которые электризуются от перемещающегося по ним воздуха. При прикосновении к ним может возникнуть электроразряд, который хоть и не будет смертельным, но очень неприятным.
Помимо неприятных ощущений искровой разряд опасен и тем, что может создать воспламенение горючих предметов, находящихся рядом, которые могут храниться в помещении. А в случае, если в воздухе в гараже будет непозволительная концентрация паров горючего вещества, то искра сможет спровоцировать сильный взрыв. Нельзя разрешать копиться до опасной концентрации статическое напряжение, и спасением от них – это заземление.
Проектирование рабочей схемы электрощитка
Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:
Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе
Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А
Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько
Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А
При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа
Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN
Этапы монтажа электропроводки
Этапа три:
- подготовка;
- монтаж внешнего участка;
- монтаж внутренней схемы.
Подготовительные работы
В основном их проводят внутри гаража. Проводимые работы касаются разметки, создание мест установки розеток и выключателей, мест крепление осветительных приборов и участков закладки проводов. Разметка проблем не вызывает. Ее со схемы надо перенести на стены гаража, используя линейку и карандаш. Если гараж большой, то рекомендуют использовать разметочный шнур. Не забывайте, что все линии наносят только вертикально или горизонтально.

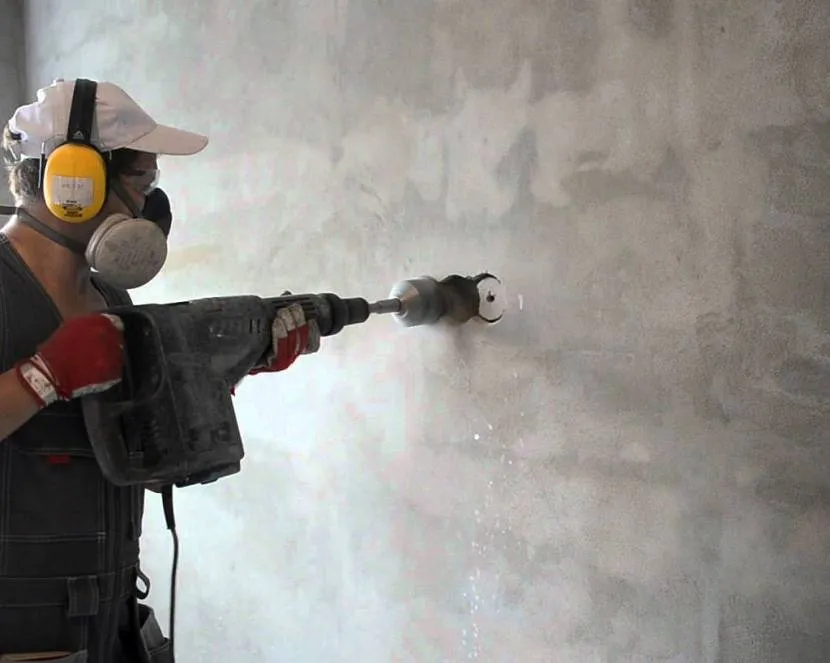

Как сделать гнездо для розетки алмазной коронкой Источник evrasia-today.ru
Гнезда под розетки, выключатели и разветкоробки делают перфоратором с алмазной коронкой. Штробы в стенах специальным инструментом, который называется штроборез. Хотя существует несколько способов сделать штробы: от простого – молоток с зубилом, до более эффективного – перфоратор с насадкой в виде лопатки. Хотя штроборез – это и скорость проводимых операций, и ровность нарезаемых каналов. Но много пыли.
Глубина и ширина штроб зависит от диаметра электрического провода. Но, как показывает практика, оба размерных параметра обычно не превышают 2 см.
Что касается схемы подключения освещения в гараже. Кабель в этом случае протягивают по потолку. Если перекрытие – железобетонные плиты, то кабель пропускают между ними в зазоре, который впоследствии замазывают цементно-песчаным раствором или готовой штукатурной смесью. Если перекрытие – одна монолитная плита, то кабель пропускают через гофру, которую крепят к потолку хомутами на саморезы.

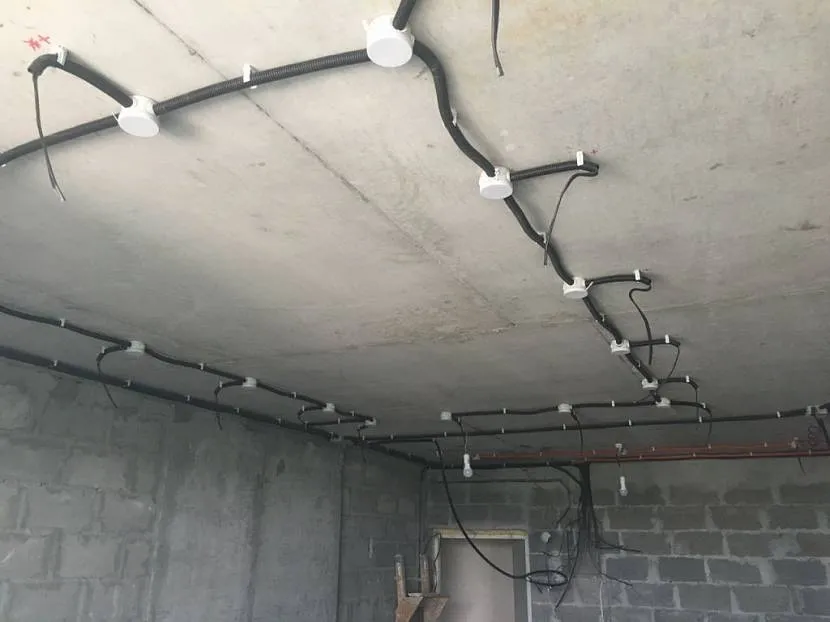

Крепление электропроводки к потолку Источник montazh-sveta.ru
Прокладка кабеля на улице
Есть два способа: воздушный и подземный. Лучше выбрать первый, как самый простой и нетрудоемкий. Есть некоторые требования, которые предъявляются к проводке данного типа:
- Если кабель придется проводить над проезжей частью, то высота укладки не должна быть меньше 6 м.
- Над пешеходной зоной не меньше 3,75 м.
- Ввод в гараж должен производиться на высоте не меньше 2,75 м.
- Если расстояние от столба линии электропередач до гаража более 25 м придется устанавливать дополнительную промежуточную опору.
Несколько слов о третьем требовании. Гараж – постройка невысокая, поэтому данный параметр сложно выдержать. Для решения проблемы поступают следующим образом – из стальной трубы диаметром 20-32 мм делают стойку в виде изогнутой конструкции, как показано на фото ниже. Это устройство крепят к крыше гаража или к стене.

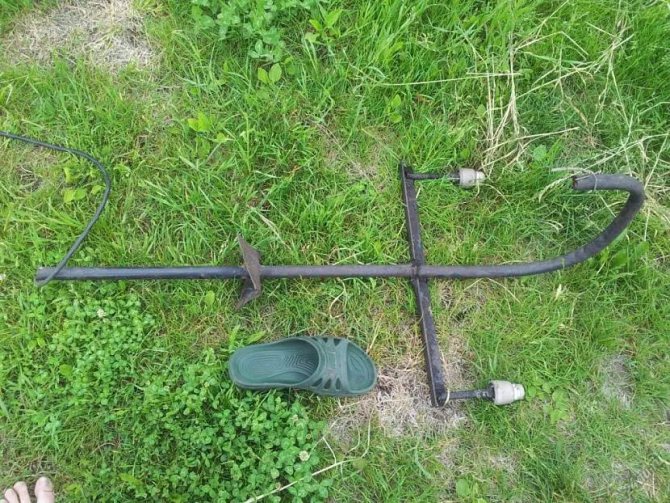

Трубостойка, как устройство ввода электрического кабеля в гаражную постройку Источник krsk.au.ru
