Как работает система автономного водоснабжения

Монтаж системы водоснабжения

Автономная система водоснабжения может быть смонтирована своими руками. Большой сложности этот процесс не представляет, хотя имеются определенные нюансы, выполнение которых обязательно. При наличии скважины (колодца) на участке остается установить насос, и проложить трубы от источника воды до дома.

Устанавливаем насос

Для этого понадобится труба с обратным клапаном, стальной трос Ø 4-6 мм, электрический провод сечением 2,5 мм² и пластмассовые хомутики. Диаметр трубы подбирается по соединительной части насоса. Обратный клапан может не понадобиться, если он заранее встроен в сам насос.

Перед установкой аккуратно присоединяют трубу и тросик к корпусу. Электрический провод при спуске насоса в скважину хомутиками через 1,5-2 метра фиксируется на трубе. Плавно опустив насос на дно скважины его необходимо приподнять на 2 метра и надежно закрепить трос на оголовке обсадной трубы. На этом процесс установки можно считать законченным.

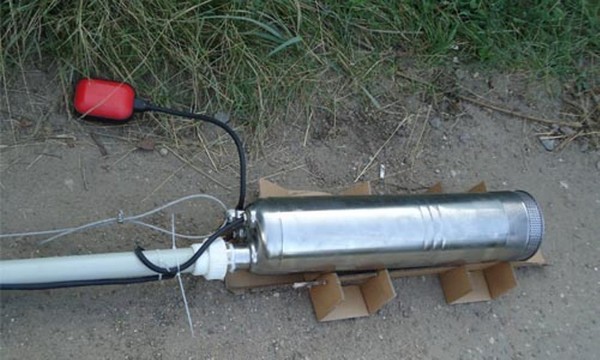

Насос, подготовленный к спуску в скважину

Монтируем трубы

Выполняя эту работу необходимо учитывать несколько общепринятых правил:

• глубина траншеи должна быть больше глубины промерзания грунта;
• трубопровод должен иметь минимальное число изгибов;
• необходима качественная теплоизоляция труб;
• вместе с трубами прокладывается электрический кабель насоса.

Смонтированный трубопровод одной частью подсоединяется к трубе насоса, другой – к насосной станции и через нее к вводу в дом.

В зависимости от расположения насосной станции возможен вариант монтажа системы водоснабжения с устройством кессона. В этом случае все устройство подъема воды будет располагаться над скважиной.

В том случае, когда установка кессона не предполагается, для насосной станции понадобится делать отдельное теплое помещение или устанавливать ее в доме.

Устройство и монтаж системы обеспечения водой загородного дома большой трудности не представляет. Рынок представляет широкий выбор элементов систем водоснабжения, а сделать их правильный выбор помогут сделать специалисты Водоканала и продавцы-консультанты. А для того, чтобы убедиться, выполнены ли требования к качеству воды не централизованного водоснабжения, ее пробу необходимо сдать в ближайшую СЭС для проведения анализа.

Не забудьте оценить статью:

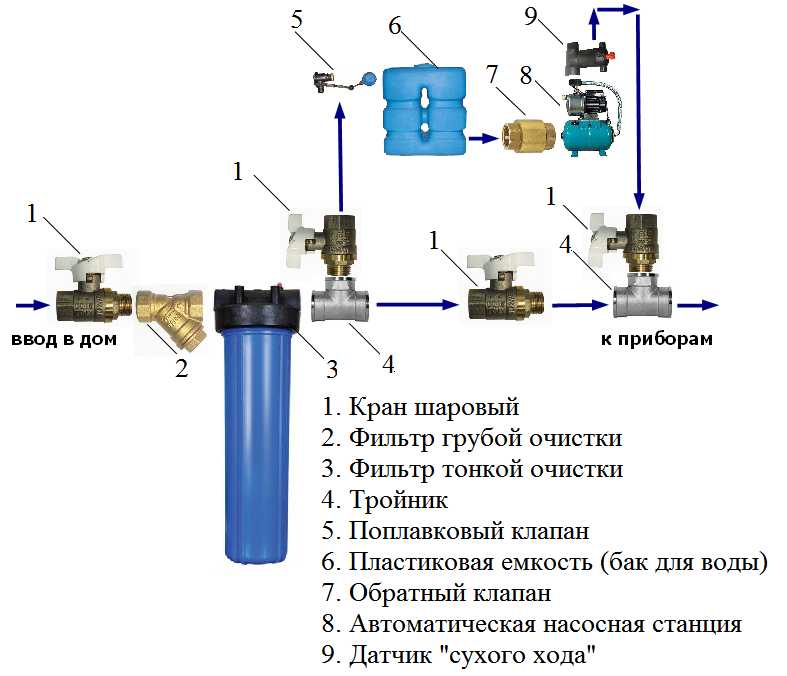

Этап 5. Установка магистрального фильтра

Магистральные фильтры — это простой и надёжный способ защиты бытовой техники и сантехнического оборудования от засорения и коррозии, разрушающей металлические трубы и фитинги, а также от налёта ржавчины и солевых отложений на нагревательных элементах и трубах горячего водоснабжения.

В магистральных фильтрах применяют картриджи специального назначения для защиты от определенного вида примесей: избыточного железа (картридж БА), солей жёсткости (картридж БС), хлора (картриджи с активированным углем) и т.д.
Для защиты стиральных машины и бойлеров компания «Гейзер» выпускает магистральные фильтры с полифосфатной загрузкой «Гейзер 1 ПФ». Поставив этот фильтр, можно не заботиться о дополнительной защите механизмов стиральной машины от накипи.

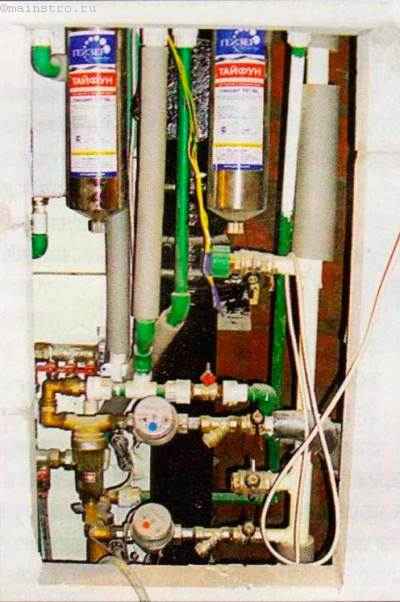

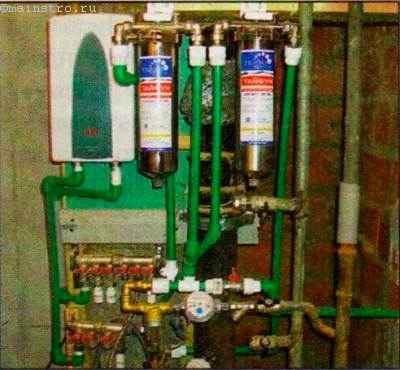

Выполнено полное подключение горячего и холодного водоснабжения, магистральных фильтров, счётчиков воды и нагревателя воды

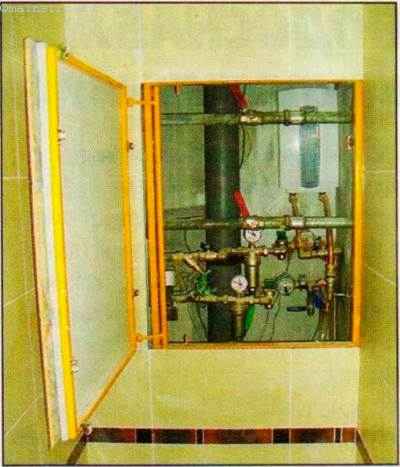

Шкаф-укрытие для стояка с подключёнными приборами закрывают декоративной стенкой с дверкой для удобства обслуживания

Увеличенный срок службы самого фильтра и отсутствие коррозии внутренних элементов гарантированы благодаря применению при его производстве специальной нержавеющей стали. Фильтр очищает холодную воду от солей жёсткости, ионов железа и тяжёлых металлов, нефтепродуктов, хлора, посторонних запахов, частиц ржавчины и других механических примесей и доводит её качество до уровня питьевой воды.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

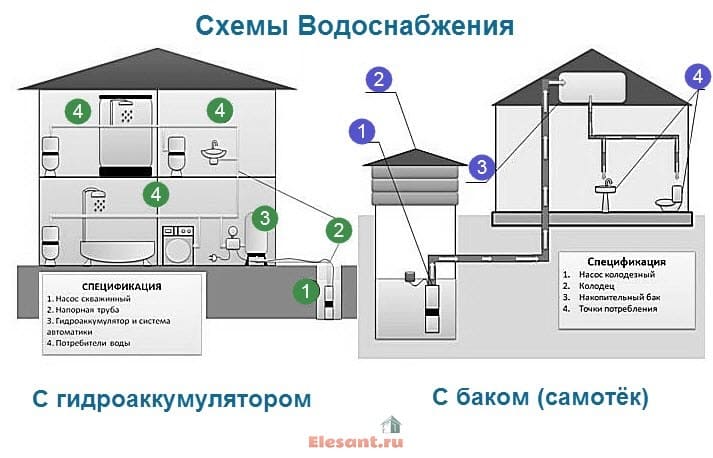

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

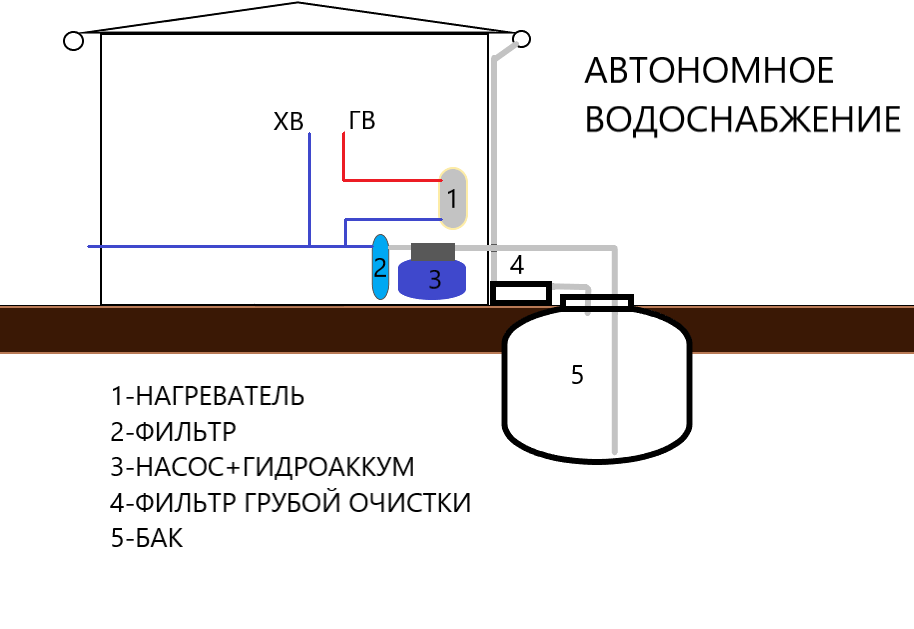

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

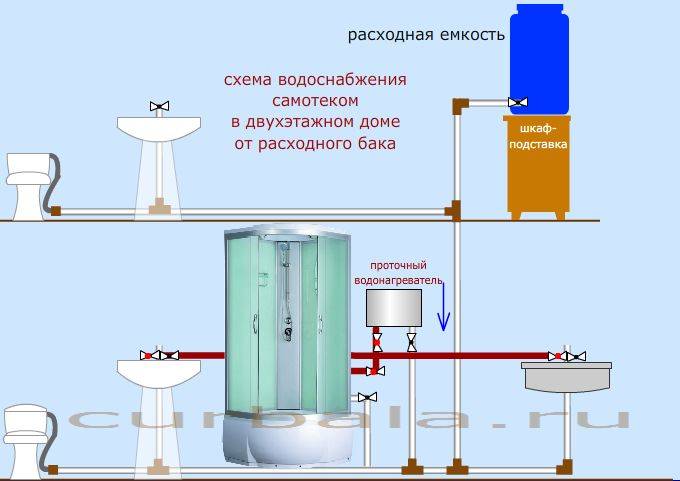

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

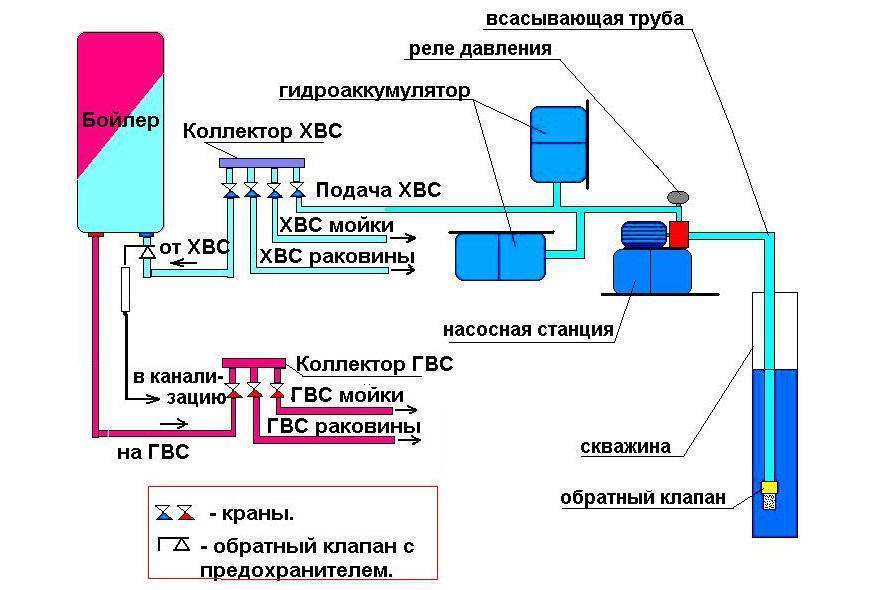

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Как создать собственный водопровод: различные варианты

Гидроаккумулятор или гидробак используется в системе водоснабжения частных домов для поддержания постоянного давления в системе.

Существует 2 вида систем, предназначенных для автономного водоснабжения:

• • 1. С расширительным гидробаком.
    2. С накопительной емкостью.

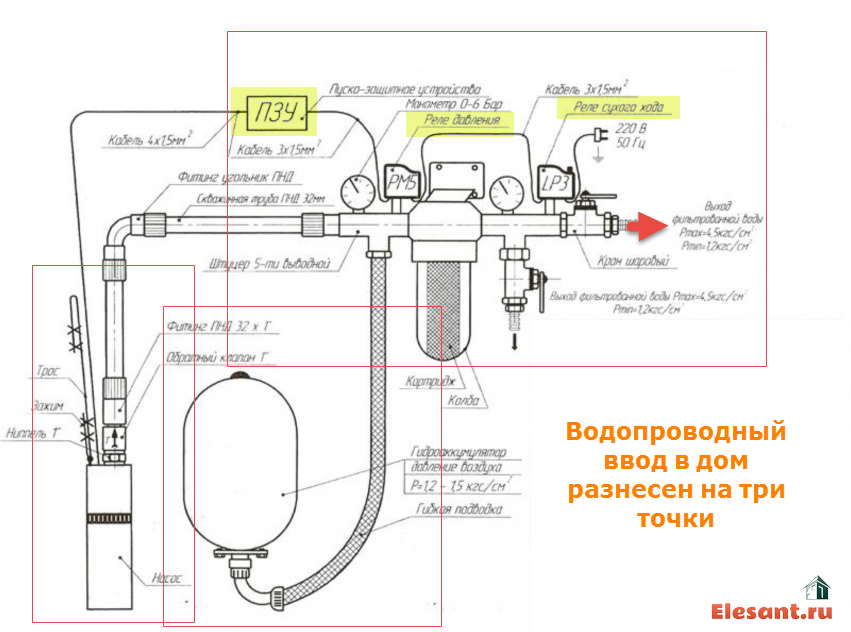

Типовая схема забора ресурса из скважины предусматривает применение погружных или поверхностных насосов без накопительных резервуаров. После перекачивающего механизма подключается система напорных трубопроводов, которая через главный кран подсоединяется к внутренней линии потребления.

В такой комплектации мощности агрегата будет недостаточно для обеспечения бесперебойной поставки воды в условиях постоянного проживания. Эти механизмы предназначены для подачи воды в накопительные емкости, а не для создания напора при переменном расходе жидкости.

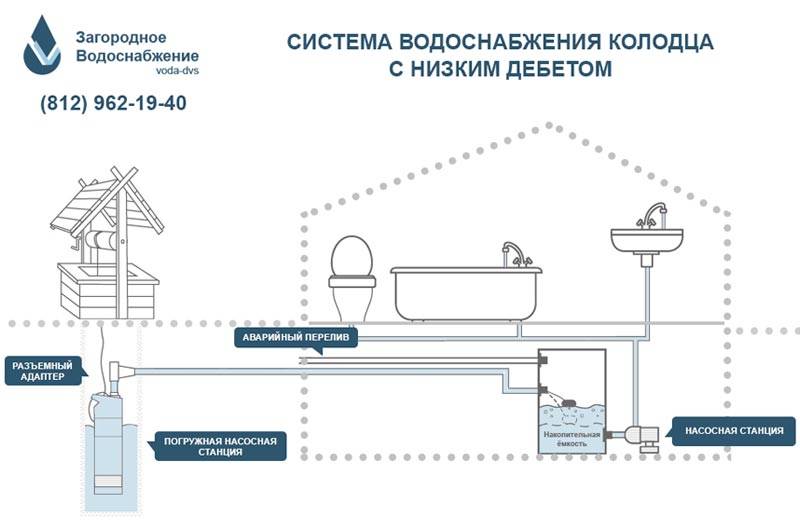

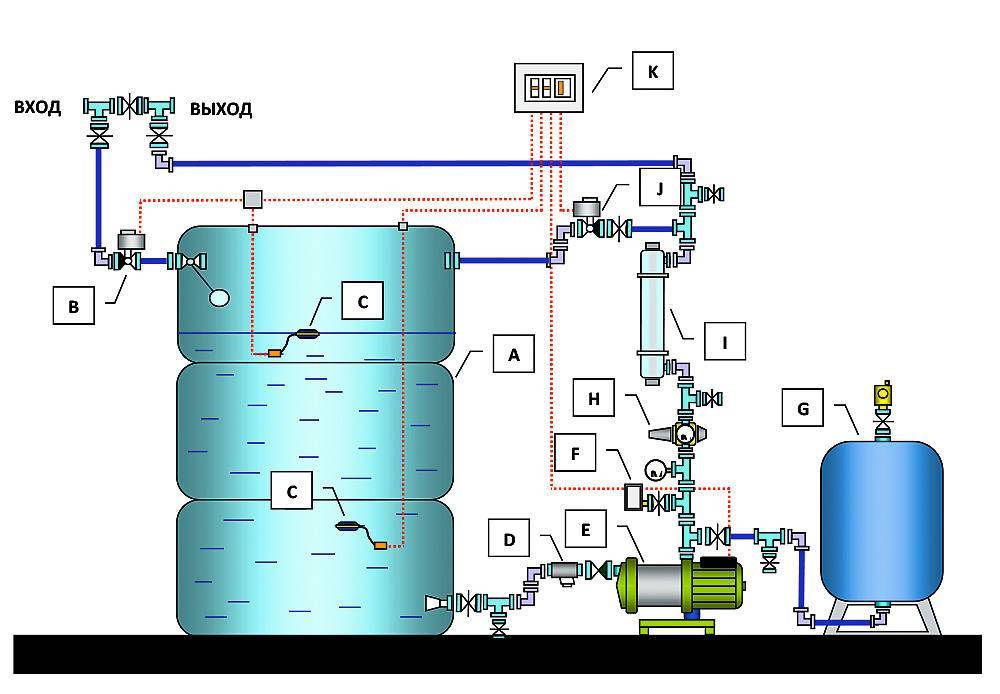

Наиболее рациональным способом устройства автономного водопровода из подземного источника является установка на линии подачи накопительной емкости. Резервуар монтируют в самой верхней точке трубопровода, под крышей. Накопительная емкость — это стальная или пластиковая камера с поплавковым клапаном, который реагирует на объем жидкости в баке. Для поддержания заданного давления воды, поступающей из емкости самотеком, после резервуара устанавливают повышающий насос.

Оба способа устройства индивидуального водопровода можно совместить, поставив у скважины станцию с гидроаккумулятором, а под крышей разместив накопительный бак с повышающим агрегатом.

Расчеты системы водоснабжения

Основная цель проведения расчета заключается в определении максимального объема воды, достаточного для удовлетворения нужд жилого дома. На основании полученных данных осуществляется выбор перекачивающего оборудования. Устройства должны обеспечивать надлежащий напор в системе и бесперебойно подавать требуемое количество воды.

Таким же образом можно определить действительную глубину выработки (высоту подъема). Это значение понадобится при выборе мощности насоса.

Для определения расчетного объема воды нужно посчитать количество бытовых приборов и смесительной арматуры в доме. Затем необходимо воспользоваться СНиП 2.04.01-85, где указаны нормы расхода для каждого устройства. Указанные в документе данные умножить на количество приборов и сложить полученные значения.

На основании проведенных исследований, учитывая глубину скважины и расстояние до самой высокой точки потребления в доме, можно выбрать мощность насоса и определить, какое оборудование необходимо для системы водоснабжения.

Материалы и оборудование

Кроме основных элементов для подвода магистрали к дому необходимы отрезки труб для водопровода внутри и снаружи, запорные элементы, фитинги, краны, смесители и гибкие соединения к ним, крепеж для труб, обратные клапаны и счетчики воды. Фум-лента или сантехнический шнур нужен для герметизации резьбовых соединений. Если вам нужна горячая вода, вы можете установить водонагреватель или использовать бойлер.

Из инструментов для сборки системы потребуются:

• специальные ножницы;
• два разводных ключа и дроссель;
• калибратор (для металлопластика);
• паяльная станция для полимерных труб;
• уровень, рулетка.

Где взять воду

Исходя из условий сегодняшнего дня проблем с добычей воды не существует. Собственный водоисточник легко сделать в любом месте. На частном подворье широкое распространение получили колодцы и водозаборные скважины. Но для автономного водоснабжения загородного дома наличия одного источника воды недостаточно. Дополнительно нужно иметь оборудование, которое обеспечит доставку воды до точки ее потребления. Более подробно рассмотрим его состав чуточку позднее.

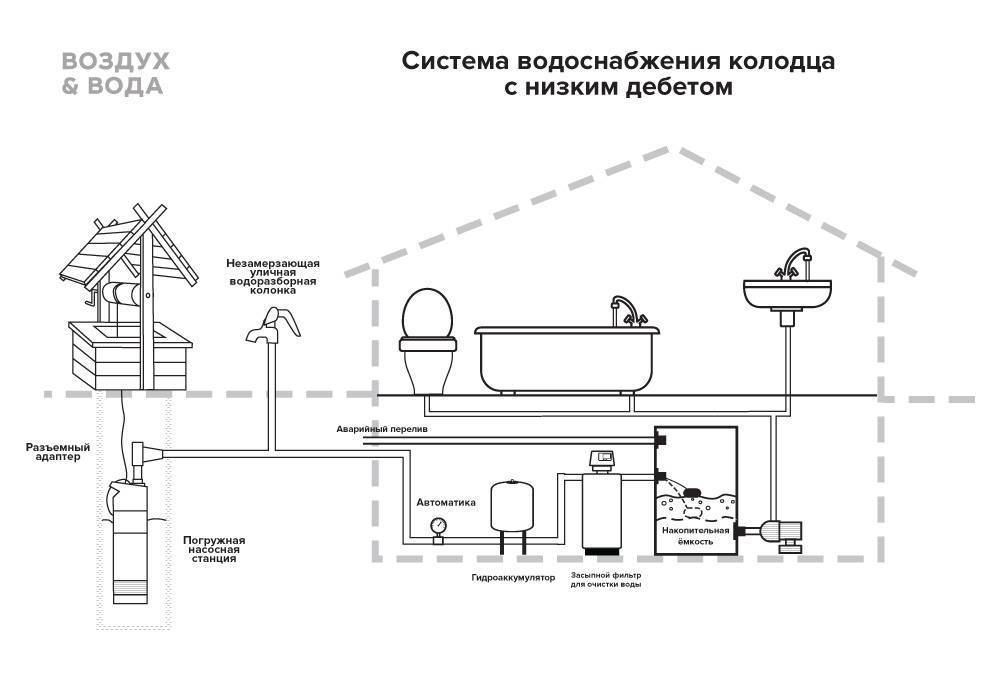

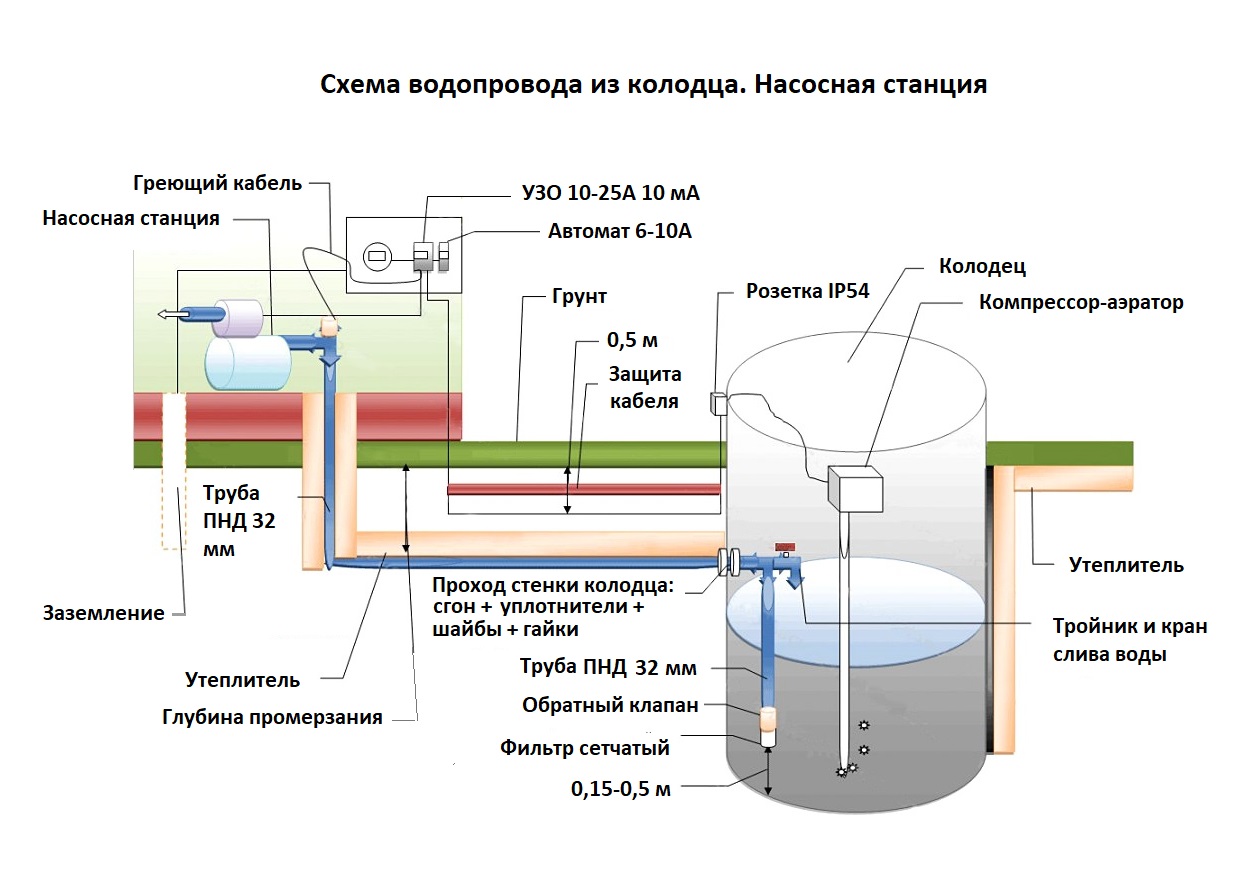

Колодец

Колодец является одним из основных источников водоснабжения, особенно в сельской местности. Но есть ли резон сооружать его для загородного дома? Здесь мнения разделяются, но в любом случае лишним он не будет. Достаточно на время остаться без электроэнергии и без воды придется остаться это уж точно. Вот в этом случае и придет на помощь добрый старый водоисточник – колодец. С другой стороны, содержание колодца дело не особо затратное, но хлопотное.

При возведении колодца прежде всего нужно правильно выбрать место, где он будет располагаться. Здесь учитывается и наличие водоносной жилы, и состояние грунтовых вод, соблюдение требований санитарных норм и правил и ряд других не маловажных факторов. Еще на стадии проектирования нужно определиться, каким параметрам должно соответствовать индивидуальное водоснабжение.

Говоря о колодце, не лишне вспомнить, что вода из него не всегда пригодна для прямого употребления. Но это не главное. Воду перед употреблением можно отфильтровать, продезинфицировать. Основная беда всех колодцев – их низкая водоотдача. По данным специалистов среднестатистическая семья из четырех человек в сутки потребляет 1500 литров воды. Колодец же выдает до 200 литров в час. Хватает?

Не трудно подсчитать, что такого количества воды конечно же будет мало. Поэтому колодец в качестве основного водоисточника в автономной системе водоснабжения загородного дома использовать не желательно.

Колодец на дачном участке

Исчерпывающую информацию по сооружению, обслуживанию и эксплуатации колодцев на своем участке можно увидеть на страницах сайта.

Скважины

Не централизованное водоснабжение загородного дома конечно же является большим недостатком. Наиболее оптимальным выходом из этого положения является бурение скважины на участке. Она обладает высокой водоотдачей в сравнении с колодцем, а ее вода по качеству намного выше. Широкое распространение получили две разновидности скважин – на «песок» и артезианские.

Скважина на «песок» является наиболее бюджетной. Ее глубина составляет 20-30 метров, объем выдаваемой воды доходит до 500 литров в час. Исключив полив огорода, наполнение бассейна, стирку и прием душа в одновременно, водоотдачи такой скважины вполне будет достаточно для небольшого домика на дачном участке. Срок службы скважины колеблется в пределах 10-20 лет.

Артезианская скважина. Ее бурение производится с привлечением тяжелой техники. Глубина 100-120 метров. Водоотдача высокая – до 10 м³/час. Такого количества воды с лихвой хватит для любого загородного дома

При этом важно отметить, что вода из артезианской скважины чистая, пригодная для употребления без дополнительного фильтрования

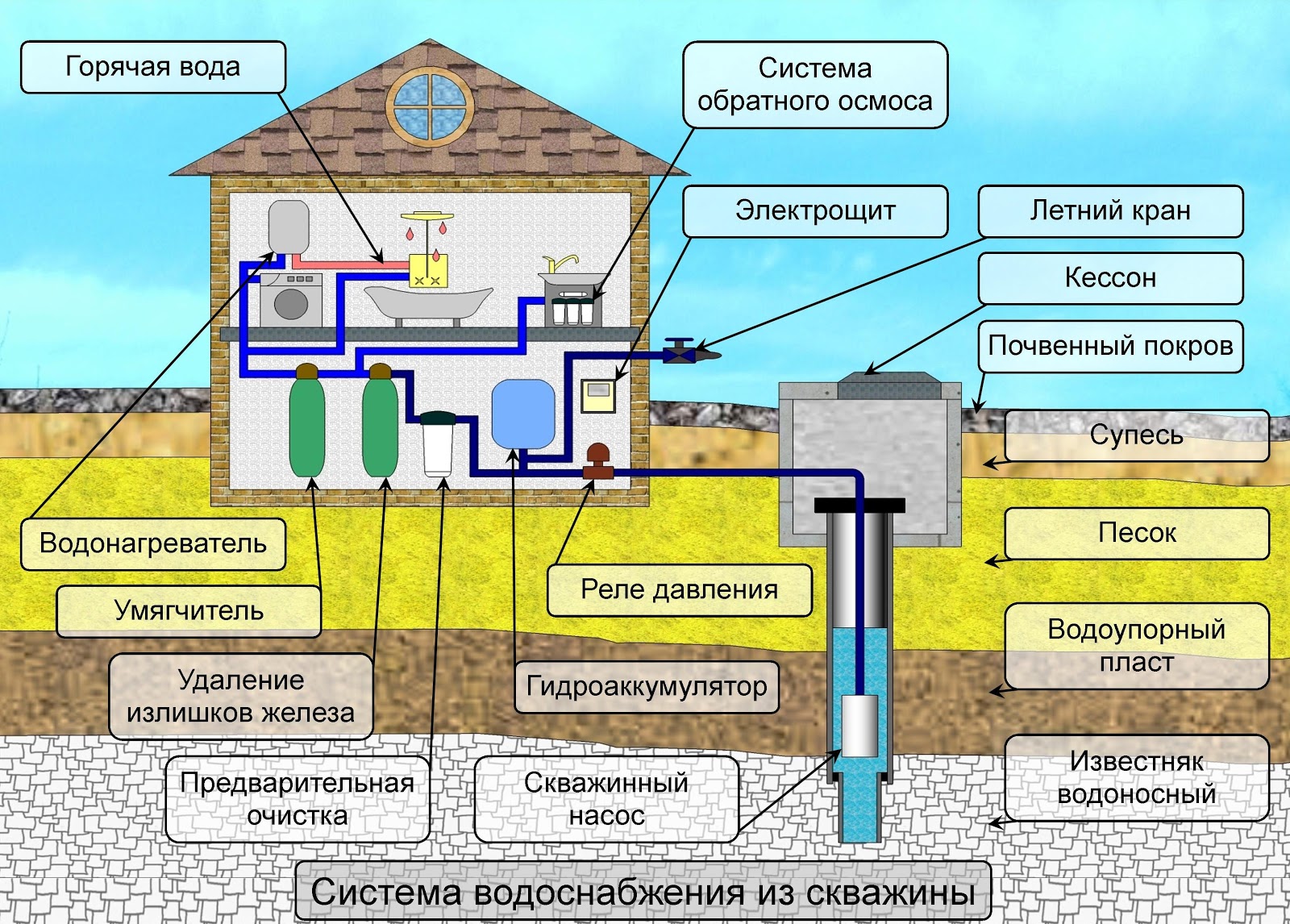

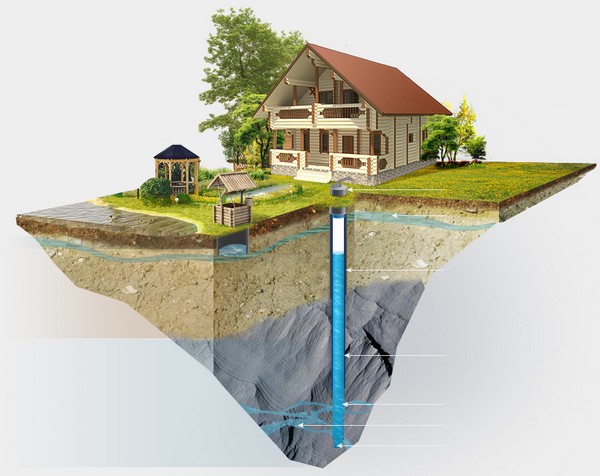

Схема скважины на воду

На сайте имеется подробная информация о сооружении скважин на участке.

Децентрализованное водоснабжение. В этом случае вода доставляется потребителю без транспортировки по трубопроводу. Как пример можно рассмотреть покупку питьевой воды в магазине, или доставка ее на дом по заказу. Колодцы и скважины на участке так же относятся к этой системе водоснабжения. Главное, вода из этих источников должна соответствовать СанПиН не централизованного водоснабжения.

Забор воды из источника

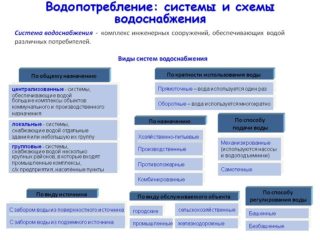

Виды систем водоснабжения и их устройство

Существует несколько систем водоснабжения:

• Разветвленная. В этом случае жидкость движется по главной магистрали и направляется в тупиковые участки – к домам.
• Кольцевая. Предполагается, что все участки соединены между собой.
• Комбинированная. Это комплекс из тупиковых участков системы и кольцевой магистрали. Наиболее распространенный вид.

Для водоснабжения частного дома применяется разветвленная система: жидкость из собственной скважины поступает в дом, гараж и другие постройки хозяйственного назначения — тупиковые участки. Такую систему еще называют автономной. К ней может быть подключено несколько участков. В таком случае источник должен иметь большие запасы и быстро обновляться. Артезианские скважины имеют такие характеристики, но требуют больших затрат на бурение. Их выгодно строить общими финансовыми усилиями жильцов.

Для города чаще применяются кольцевые и комбинированные схемы, чтобы один участок не страдал в случае отключения другого.

Общая схема водопровода заключается в последовательно подключенных участках:

1. Источник.
2. Насос.
3. Трубопровод.
4. Гидроаккумулятор.
5. Кран в доме.

Что собой представляет установка для скважин своими руками

Далеко не всегда возможно оборудовать загородный дом артезианской скважины. Главная причина – отсутствие финансовых возможностей. Тем более, если дом используется в теплое время года, то такая конструкция нецелесообразна. Чтобы найти воду своими руками для небольшого домика, достаточно оборудовать неглубокую скважину в верхних водоносных слоях.

Малогабаритная буровая установка

Главные условия для бурения скважин на воду являются:

• грунтовые воды не должны залегать глубже от поверхности, чем на 20 метров;
• в процессе бурения не должно быть твердых пород, поскольку самодельная установка может бурить только мягкую почву.

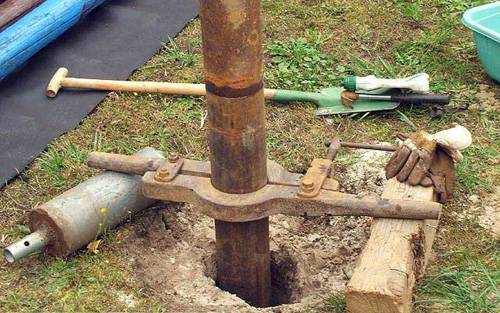

Для того чтобы изготовить самостоятельно такое оборудование, нужно обладать знаниями, а также слесарным опытом. Для того, чтобы облегчить работу, рекомендуем воспользоваться нашими советами. На данный момент существуют три типа буровых установок, о которых мы расскажем в нашей статье. Но самостоятельно можно сделать два из них – это вращательные и ударно-канатные.

Ударно-канатные проще в изготовлении, поскольку для этой работы не нужно применять никакое сложное оборудование. Для этого нужно просто сделать несложную установку из тех материалов, которые наверняка есть у Вас. Кроме того, сделать скважину при использовании данного типа оборудования можно даже самостоятельно, Вам не нужны будут помощники.

Процесс бурения заключается в том, что с большой высоты вниз опускается труба, на конце которой есть острый наконечник. Другой конец этой трубы нужно привязать канат и закрепить к корпусу. На практике это выглядит следующим образом: при падении трубы с высоты и удара о почву, часть грунта отслаивается и поднимается вверх. Таким образом, происходит процесс углубления. Так продолжается до тех пор, пока не получиться скважина достаточной глубины. После того, как сделаете несколько ударов, трубу нужно поднять наверх для того, чтобы удалить грунт, который находится внутри трубы. На поверхность нужно вытащить с помощью лебедки. Чтобы прочистить, нужно использовать тяжелый молоток, которым бьют по корпусу трубы. Данный способ известен очень давно, он использовался еще в Древнем Китае.

Для вращательного типа бурения используется бур. Он врезается в почву вращательными движениями, а также подает наверх грунт. Для такого типа бурения Вам потребуется помощь по крайней мере одного помощника. Вместе с помощником, который находится на другой стороне штанги, Вы должны крутить с помощью лома или металлической трубы.

https://www.youtube.com/watch?v=O-YofTOLgCg

Такой метод характеризуется высоким уровнем продуктивности. Если грунт мягкий, скважину возможно пробурить на протяжении очень короткого времени. Для установки нужны будут бур соответствующего диаметра, штанги, которые будут использоваться по мере углубления, а также трубы или ломы, чтобы привести в движение установку.

Можно использовать два типа бура: ложковый и спиральный. Сделать их можно самостоятельно. Об этом мы расскажем в нашей статье.

Оборудование для системы водоснабжения

Автономное водоснабжение частного дома – это не только источник воды. Для создания системы понадобятся такие ее элементы, как:

• насос и насосная станция;
• система очистки;
• трубопроводы;
• гидропневматический бак;
• система защиты.

Перечислен обязательный минимум элементов водоснабжения загородного дома. Возможно дополнение другими. Все зависит от конкретного места монтажа системы.

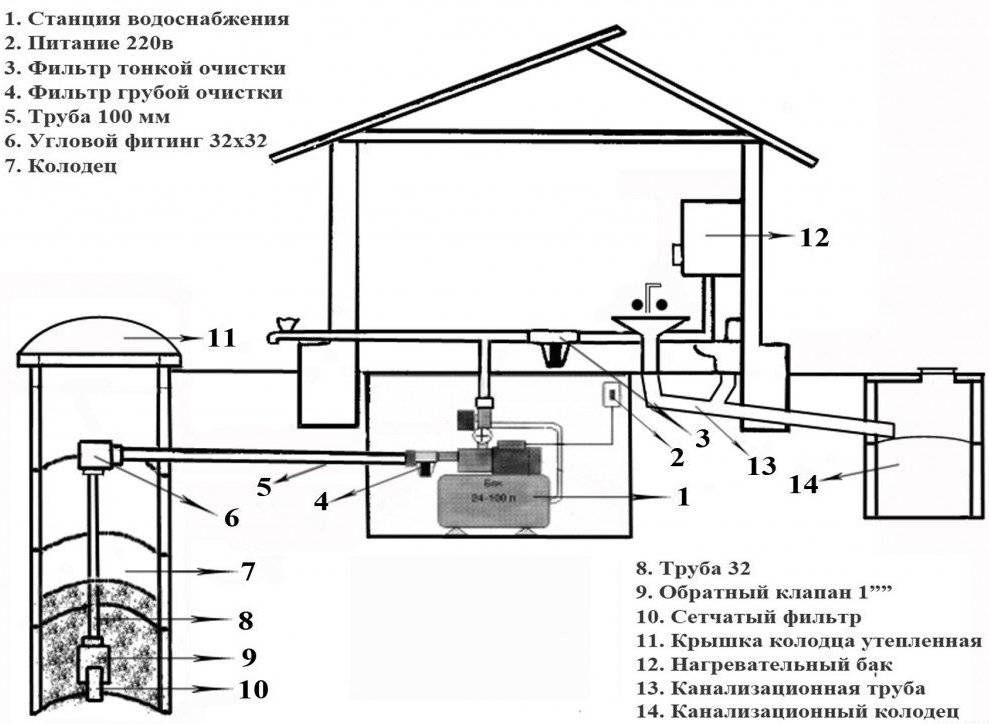

Насос и насосная станция. При монтаже систем водоснабжения домов широкое распространение получили насосные станции. Их принцип действия заключается в автоматическом поддержании давления воды в системе. Происходит это следующим образом. Как только вода начинает расходоваться и давление падает до установленного уровня, срабатывает реле и включает насос. Он будет работать до тех пор, пока давление в системе не восстановится. После этого он выключается.

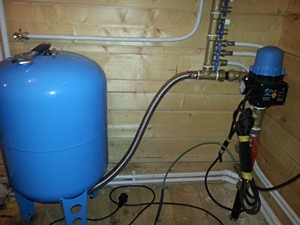

Насосная станция в доме

Выбирая насосную установку для своего дома нужно знать ее характеристики и критерии выбора. Основными из них станут:

• емкость гидроаккумулятора;
• мощность насоса;
• глубина залегания воды;
• количество проживающих в доме;
• удаленность водопотребителей от источника.

Из опыта эксплуатации можно ориентироваться на такие цифры: для четырех человек, проживающих в одноэтажном доме достаточно иметь насосную станцию с гидроаккумулятором объемом 60 литров и насосом мощностью 2 кВт. При этом глубина, с которой достается вода не превышает 10-12 метров. Более подробную информацию можно получить у продавца-консультанта при покупке станции.

Система очистки в обязательном порядке применяется, когда водоисточником является колодец или скважина на «песок». Представляет собой два фильтра – грубой очистки, который устанавливается перед входом воды в насосную станцию, и тонкой очистки, устанавливаемый на выходе.

Трубопроводы системы водоснабжения должны иметь хорошую пропускную способность, высокую антикоррозийную устойчивость и быть удобными в монтаже. Наиболее полно этим качествам соответствуют металлопластиковые трубы. Их диаметр зависит от системы в целом, но обычно находится в пределах 25-32 мм.

Гидропневматический бак. Зачастую он является составной частью насосной станции, но может поставляться и отдельно. Его объем колеблется в широких пределах: от 24 до 1000 литров. Основное предназначение этого элемента системы заключается в создании давления внутри системы. Одновременно выполняет функцию накопителя воды.

Система защиты предназначена для сохранения электропотребителей от скачков напряжения, короткого замыкания и других сбоев в работоспособности электрической части. Может включать в себя предохранители, реле, УЗО и другие защитные элементы. Более конкретные рекомендации по выбору и установке системы защиты дадут специалисты-энергетики.

Монтаж отводных линий

Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:

1. Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
2. Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
3. Ключи, отвертки, плоскогубцы.

Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.

К особенностям проведения монтажных работ можно отнести следующие моменты:

1. Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
2. Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
3. При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.

Наиболее важными участками системы являются:

1. Повороты.
2. Окончание внутренней системы.
3. Начала стояков.

В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.

Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.

Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.

1. Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
2. Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
3. В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
4. Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
5. Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.

Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.
