Назначение байпаса в системе отопления: расчет, диаметр и особенности обустройства

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

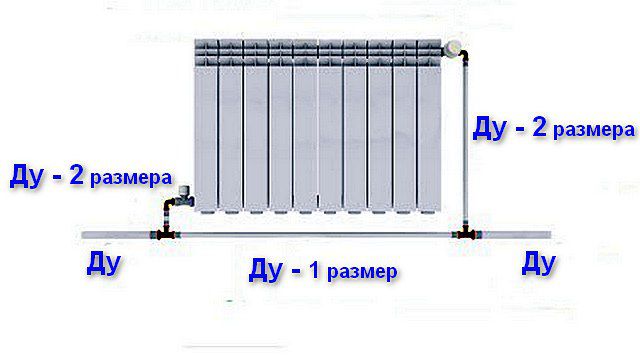

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Можно ли демонтировать байпас?

Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

1. Работающий насос ускоряет течение воды в контуре.
2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

• ввариваемые магистраль патрубки с резьбой;
• монтируемые с двух сторон шаровые краны;
• уголки;
• устанавливаемый перед насосом фильтр предварительной очистки;
• пара американок, для демонтажа насоса на техобслуживание и ремонт.

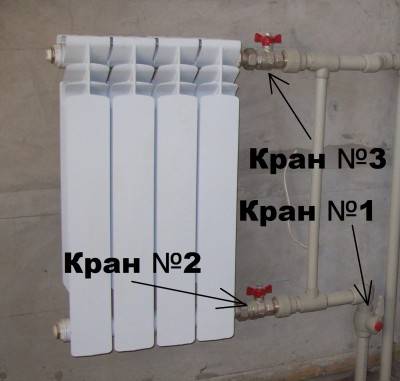

• Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

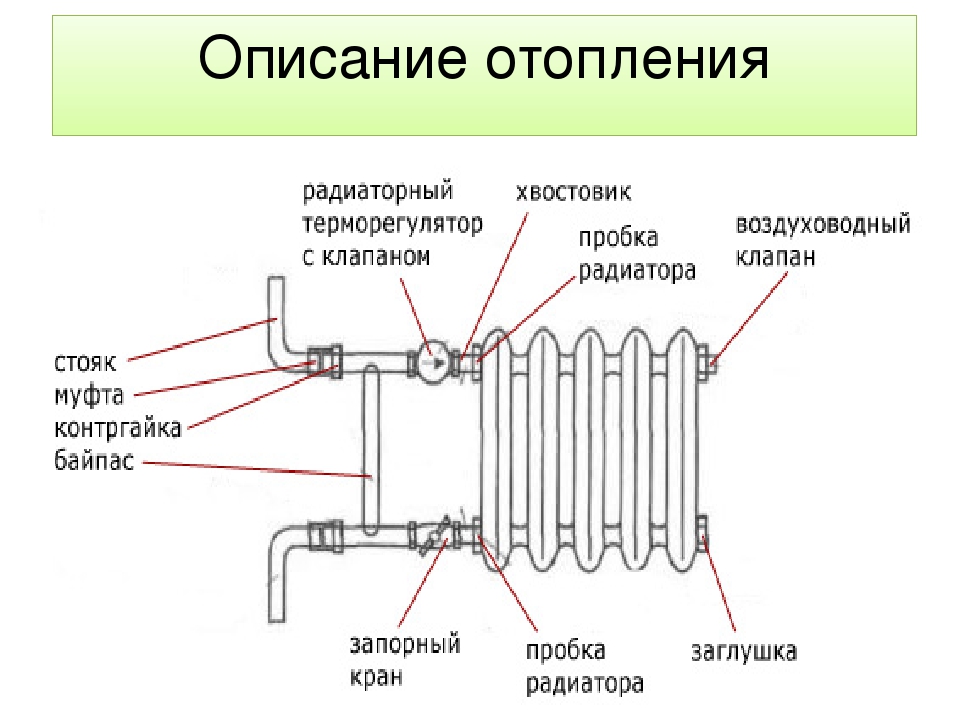

Устройство байпаса:

Правила монтажа:

1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Байпас для циркуляционного насоса в системе отопления

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

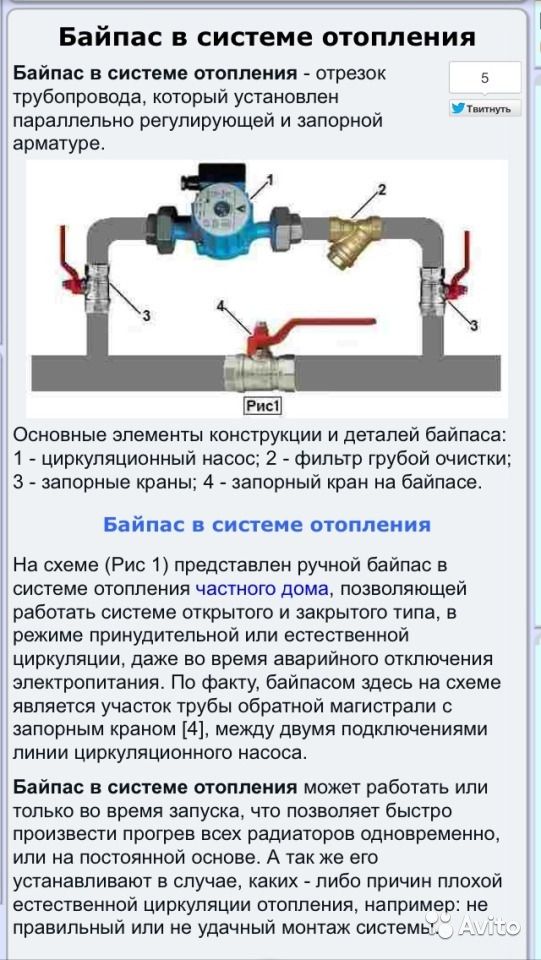

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы.

1. Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
2. Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

Установка байпаса в отопительной системе

Как правильно выбрать байпас:

• он должен иметь сертификат качества от производителя, паспорт с указанием всех технических характеристик;
• должен быть радиационный сертификат;
• сварочные швы должны быть без пор и пустот, сборка должна быть выполнена качественно;
• резьба должна быть идеальной, чтобы без проблем можно было раскручивать и закручивать вентиль.

Как происходит установка байпаса в системе отопления? Установить байпас для циркуляционного насоса самостоятельно может не каждый, поэтому стоит обратиться к специалистам водоснабжения. Они качественно смонтируют байпас, также проконтролируют всю систему, устранят брак, выявят дефекты и возможные протечки.

Устанавливают байпасный клапан рядом с батареями, но не вблизи стояков.

Специалисты-установщики могут дать советы, следуя которым, вы надолго продлите срок службы самого клапана и всей системы отопления, где он принимает непосредственное участие.

Конструкция должна содержать в себе только шаровые вентили. Их характеристики дают системе функционировать в экономном и эффективном режиме и незамедлительно закрывать или открывать обходные каналы, когда это потребуется. Шаровые краны зарекомендовали себя с хорошей стороны.

Систему советуют открывать и закрывать как минимум пару раз в год. Функционирует линия или нет — не имеет значения. Это делают для продления сроков службы.

Используйте только прочную арматуру, чтобы забыть о разных неприятностях и проблемах с отоплением на долгие годы. В случае невнимания к этой рекомендации краны придется менять. Ремонт их невозможен, а процесс замены сопряжен со многими трудностями. Самостоятельно ремонт осуществить нельзя, а работа специалистов стоит немалых денег. Этот элемент нужен в качестве дополнительного способа экономии на электроэнергии, поскольку стоимость электричества и газа высока, а байпас стоит не так дорого.

Установка на насосе

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

• на новый контур;
• на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток. Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

• когда работает насос, то он придает теплоносителю ускорение;
• вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
• в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
• клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

• патрубки с резьбой, которые ввариваются в магистраль;
• шаровые краны – устанавливаются с обеих сторон;
• уголки;
• фильтр грубой очистки – ставиться перед насосом;
• две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе

Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Зачем нужен байпас?

Организация байпаса позволяет получить ряд преимуществ:

• Сокращение объемов подаваемого в магистраль теплоносителя. Это в свою очередь позволяет снизить расходы на отопление.
• Простота ремонта радиатора при работающей системе отопления. При его наличии нет необходимости отключать отопление, достаточно пустить поток теплоносителя через байпас, отключив радиатор.
• Ускорение процесса заполнения и опорожнения системы.
• Работа системы отопления с циркуляционным насосом при отключении электричества. Роль байпаса при отключении электричества – перекрыть подачу теплоносителя на насос и перевести систему в режим естественной циркуляции.

Таким образом, такой простой элемент, как байпас, служит универсальным элементом для экономии расходов и поддержания в доме комфортной температуры, упрощает ремонт и обслуживание системы отопления.

Байпас можно использовать не только для радиаторного отопления но и для организации теплого пола. В каталогах STOUT можно найти байпас в составе насосно-смесительного узла.

Нужна дополнительная консультация по организации байпаса или других элементов системы отопления? Обратитесь к официальным монтажникам STOUT или по телефону службы поддержки производителя: 8 (800) 700-70-31.

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны. Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

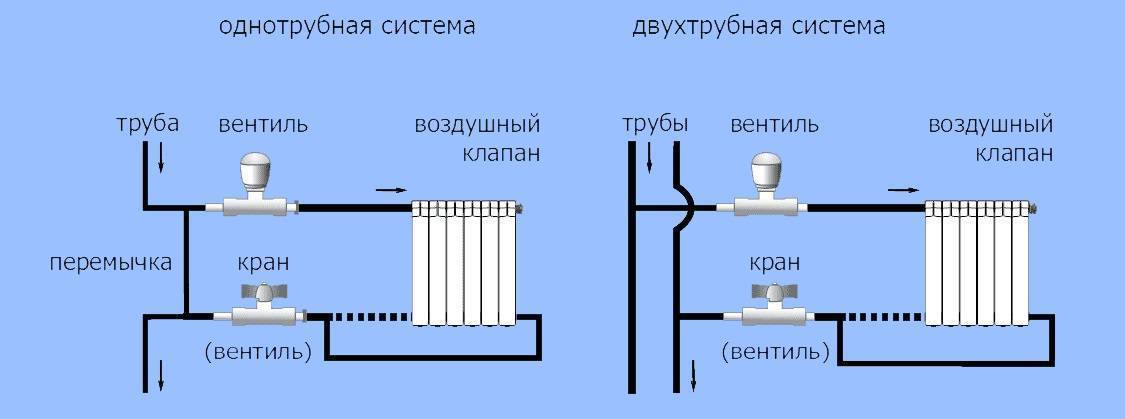

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Описание

Изготавливается в двух вариантах:

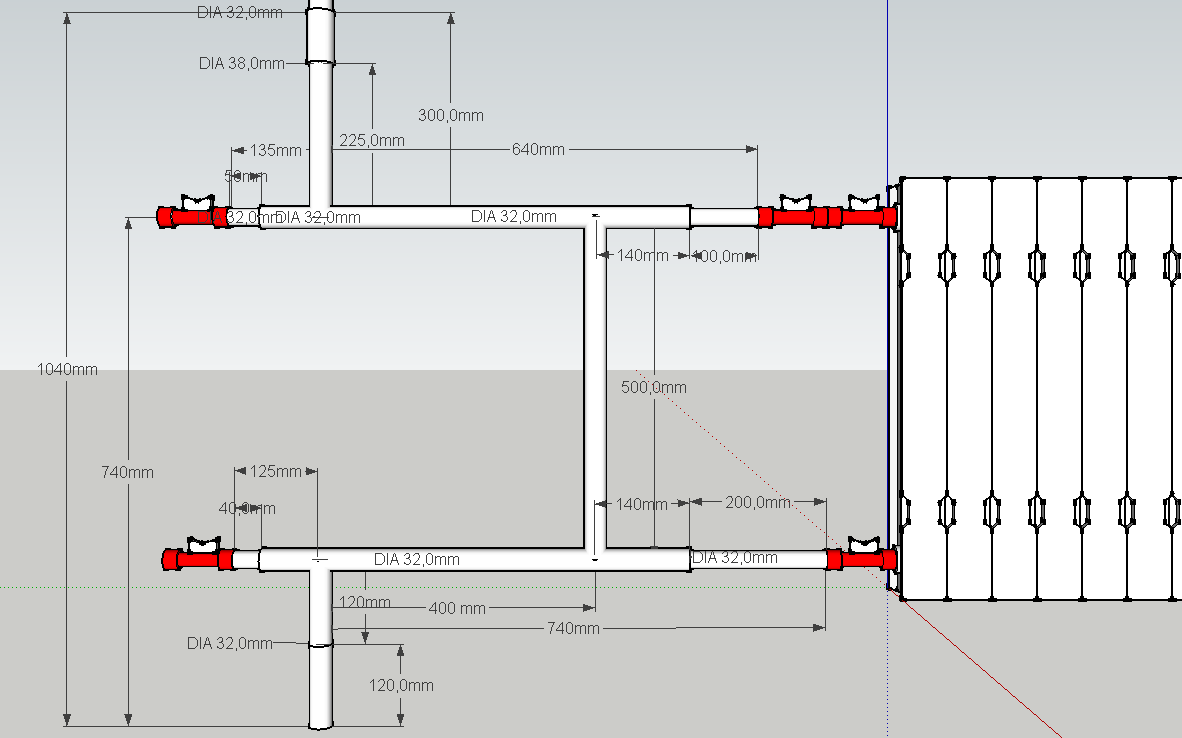

• В виде перемычки из трубы, которая соединяет подачу и обратку перед прибором отопления.
• Как элемент узла подключения радиаторов с нижней подводкой, выполненный в одном корпусе с подающим и отводящим патрубком.

Дополнительно может оснащаться запорно-регулировочной арматурой:

• шаровым краном для перекрытия;
• трехходовым краном для распределения потока ТН между шунтом и батареей;
• обратным клапаном для пропуска ТН по шунту только в одном направлении.

Устройство предназначено:

• для сохранения общей циркуляции теплоносителя при выходе из строя батареи или ЦН;
• для регулирования потоков ТН через батарею и шунт (для балансировки теплового режима).
