Принцип работы обратного клапана
Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.
Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.
Сегодня существуют три основных вида клапанов обратного действия:
- управляемый тип — при помощи электропривода или вручную;
- самозакрывающийся клапан с возвратной пружиной;
- пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.
Кроме этого, есть метод их разделения по таким параметрам:
- горизонтального или вертикального вида, что зависит от расположения вентилятора;
- круглого или квадратного типа — от конфигурации воздуховода;
- в виде жалюзи.
Конструкция бесшумного вентилятора
Причинами громкой работы вентилятора являются движение потока воздуха, шум от вращающихся механизмов, неправильная установка прибора.
Чем быстрее поток воздуха, тем громче будет сопровождающий этот процесс звук.
В самом электроприборе шумят двигатель, детали корпуса, подшипники.

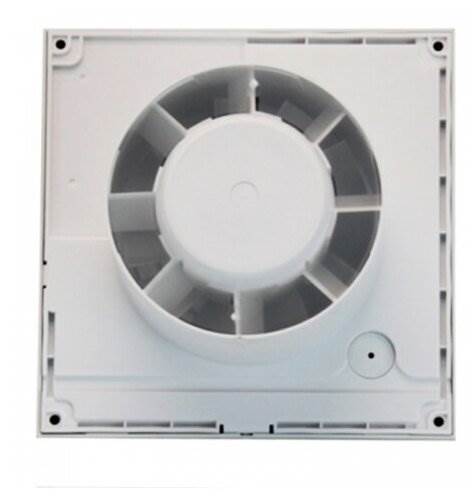

Выбирая прибор, обращают внимание на надёжность крепления мотора и наличие резиновых втулок в местах установки. Осматривая корпус, отдают предпочтение моделям, в которых он цельнолитой. Минимальное количество деталей — преимущество при покупке
Минимальное количество деталей — преимущество при покупке
Осматривая корпус, отдают предпочтение моделям, в которых он цельнолитой. Минимальное количество деталей — преимущество при покупке.
В изделиях брендовых производителей установлены шарикоподшипники, бесшумные при работе. В дешёвых моделях вал крыльчатки вращается в подшипниках скольжения — бронзовых или латунных втулках. Такое конструктивное исполнение быстро приводит к возникновению вибраций и шумам, которые постепенно становятся невыносимыми.
Бесшумные
Завершают рейтинг вентиляторы с самой тихой работой.
1. DiCiTi Breeze 4C
Красивый вентилятор с пластиковым корпусом, защищенным от влаги, с несколькими цветовыми решениями. Модель монтируется как на стене, так и на потолке, ее мощность составляет 9 Вт. Производительность устройства – 90 куб/час, диаметр отверстия – 100 мм. У него есть обратный клапан и защита от перегрева. Передняя панель легко снимается для доступа к лопастям. Управление механическое. Уровень шума не превышает 25 дБ.
Достоинства:
- дешевый;
- тихий;
- качественный.
Недостатки:
не найдены.
Отзывы покупателей

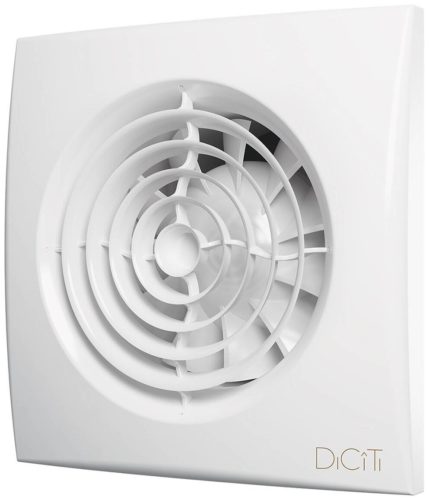

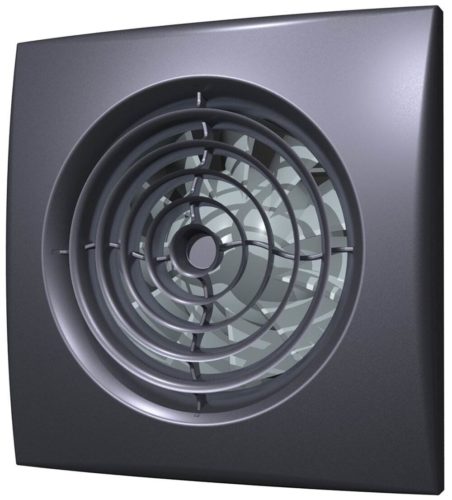

2. DiCiTi AURA 4C
Доступная модель с несколькими расцветками ставится в вентиляционный канал 100 мм и имеет мощность 8,4 Вт. Производительность устройства составляет 90 куб/ч, управление у него механическое. Вентилятор оснащен обратным клапаном, корпус защищен от влаги и перегрева, на нем имеется световая индикация работы. Уровень шума не превышает 25 дБ.
Достоинства:
- недорогой;
- тихий;
- прост в установке.
Недостатки:
- дешевый пластик;
- внешний вид не впечатляет.
Отзывы покупателей
Рейтинг бесшумных вентиляторов
Бесшумный вентилятор в ванную комнату и санузел стандартных размеров может быть небольшой производительности, вполне достаточно пропускной способности до 100 куб. м в час.
Рейтинг бесшумных моделей для ванной комнаты такой производительности выглядит следующим образом: уровнем шума 25 дБ обладают такие заслуживающие внимания модели, как DiCiTi AURA, DiCiTi Slim, Blauberg Sileo, ВЕНТС Квайт.
Первые две производства России, далее следует Германия и Украина.
Самый тихий вентилятор для ванной обладает мощностью до 97 куб. м воздушного потока и уровнем шума не выше 25 дБ. Он выпускается компанией Blauberg.
Почему бесшумный вентилятор для вытяжки работает тихо
Бесшумные канальные вентиляторы имеют специальную конструкцию корпуса. Они изготавливаются из пластика или металла со специальной звукопоглощающей перфорацией или выстилаются шумоизолирующим материалом. Внутри устройства находится мягкий слой, который предотвращает вибрации и распространение звука от движущегося воздуха. Кроме того, особая форма лопастей позволяет направлять поток без эффекта свиста.
Многие производители предлагают тихие канальные вентиляторы, цена которых часто зависит не только от качества и производительности, но и от степени раскрученности бренда. В нашем магазине мы предлагаем избранный ассортимент вентиляторов, цена которых полностью оправдана их тихой работой и надежностью.
Выбор системы
Для ванной комнаты характерны особенности: присутствие влажности, жаркого воздуха, который тут же сменяет холодный. Также в этой зоне приходится периодически применять агрессивные моющие составы. Ни использование дорогостоящих современных стройматериалов, ни проведение качественной облицовки стен и пола неспособно обеспечить приемлемого уровня комфорта в ванной, если здесь не предусмотрена хорошая вентиляционная система. Существуют определенные составляющие, на которых базируется выбор вентиляционной системы в этой зоне:
- надежность монтажа;
- простота проведения работ;
- уровень шума, создаваемого при их выполнении.
Примечателен тот факт, что российские производители по уровню качества смогли приблизиться к европейским конкурентам, которые считаются признанными лидерами рынка. Лучшими в сфере производства вентиляционных систем для ванной на сегодня являются бренды:
- Soler & Palau (Испания);
- Elicent (Италия);
- CATA Electrodomesticos S. L (Испания);
- Mmotors JSC (Болгария);
- ООО «Эра» (Россия).
Выделяют осевые и центробежные вентиляторы для ванных. Чтобы определить лучший из них, рекомендуется начать с исследования предложения на рынке климатической техники. Также не помешает ознакомиться с отзывами покупателей. На основе этих данных можно определить ряд компаний, продукция которых является максимально качественной и отвечает пожеланиям отечественных потребителей
На какие особенности чаще всего обращают внимание люди:
- мощность прибора;
- безопасность работы агрегата;
- простота установки;
- надежность;
- наличие «умных» функций;
- привлекательный внешний вид.
Какой вытяжной вентилятор выбрать для ванной
Вентиляторы отличаются производительностью, мощностью, диаметром, способом монтажа, уровнем шума, наличием дополнительных опций.
Расчет необходимой мощности
Во-первых, нужно определить точный объем помещения, то есть перемножить площадь комнаты на высоту потолка. Эта цифра понадобится для дальнейших расчетов. Согласно СНиП, обновление воздуха в ванной и туалете должно происходить 6-8 раз в час (чем больше людей проживает в квартире, тем чаще должен быть обмен). Затем объем комнаты перемножается на частоту обмена.
Например, если в квартире живет 3 человека, ванная — 6 м2, а высота потолка — 2,6 м, мощность вентилятора должна быть: 6 м2 Х 2,6 м Х 6раз/час = 93,6 м3/ч., а значит воздухообмена 100 м3/ч будет вполне достаточно. Именно такие параметры имеет большинство вытяжных вентиляторов для ванной и туалетов. Особо мощные модели, например — Electrolux EAF-150, могут быстро обновить воздух в совмещенном санузле площадью около 20 м2.
Топ осевых вентиляторов
Осевые вентиляторы принято использовать в ванных комнатах, которые отличаются небольшой площадью. Здесь можно выделить несколько производителей. Среди прочих выделяется модель многофункционального типа SILENT-100 CZ. Она выглядит оригинально, включает в себя гидростат, таймер и световой индикатор. Такая модификация оснащается системой, которая самостоятельно определяет, когда желательно проветрить помещение, а когда не стоит этого делать.
Резинометаллические втулки устроены таким образом, что гарантируют надежную фиксацию двигателя на корпусе, при этом обеспечивая полное отсутствие шума. Электродвигатель однофазного типа мощностью 232 оснащается шариковыми подшипниками. Они способны работать без перебоев на протяжении 3000 часов.
Эта модель долговечная, производительность находится на хорошем уровне. Ей по силам быстро устранять посторонние запахи, влажный воздух. Изделие качественно собрано и характеризуется простотой в установке.
Elicent-Style 100 PRO
Еще один хороший вариант, отличающийся сдержанным дизайном и имеющий минимальное количество функций. На первый взгляд, кажется вполне заурядным устройством, но в работе максимально продуман. Вентилятор осевого типа компактный, оснащен системой защиты от брызг, съёмной передней панелью. Ухаживать за ним довольно просто. Специфика конструкции предоставляет возможность гарантировать эффективность работы вентилятора, при этом затраты электроэнергии остаются невелики.
У модели имеется надёжный корпус из пластика, который не боится ультрафиолетовых лучей солнца. Производительность у него внушительная, но он может издавать шум, если установлен неправильно.
Standard 4ETF
Производится отечественной компанией «Эра». Прибор способен пропускать до 100 кубов воздуха, имеет специальный фототаймер. Считается достаточно мощной модификацией.
Светочувствительный элемент реагирует своевременно на изменение окружающей среды, а потому вентилятор срабатывает по мере необходимости. Имеется два режима работы: bath и toilet. Для переключения на один из них, достаточно переустановить перемычку, которая имеется на плате таймера. Один из указанных режимов осуществляет автоотключение вентилятора, когда гаснет свет в комнате. Второй срабатывает, если он зажигается. Есть специальная команда — таймер для выключения вентилятора.
Достоинством модели является высокая производительность и многофункциональность, присутствие двух скоростей. Но установить такой прибор самостоятельно проблематично, так как могут возникнуть сложности при отсутствии определенного опыта.
Mmotors mm-100
Это лучший вытяжной бесшумный вентилятор для ванной. Его показатели находятся на уровне 25 децибел. При этом аппарат сверхтонкий (40 мм). Болгарский производитель предусмотрел возможность включения этого устройства даже в условиях особо жаркого лета. Несмотря на указанные достоинства, надо указать про недостаток в виде невысокой эффективности устройства. Этот параметр составляет всего 60 кубов воздуха в час.
Он легко монтируется и занимает минимум пространства, имеет привлекательный дизайн. Вместе с тем такой вентилятор не годится для просторных ванных, потому что имеет невысокую производительность.
Правила выбора
Вентиляторы выбирают по диаметру воздухоотвода, в большинстве своем размеры вентиляционных каналов стандартны: 100, 120, 150 мм. Чтобы выяснить, какой именно размер вентилятора подойдет, достаточно измерить диаметр канала, а в случае строящегося дома, лучше обратиться к чертежам.
Вычисление оптимальной производительности осуществляется по разным формулам, все зависит от назначения помещения. Самая распространенная формула выглядит так:
L=Vn
L – производительность вентилятора в м³; V – объем помещения; n- значение расхода (кратности) воздуха, установленное СНиП (кухня с электроплитой – 60 м³, кухня с газовой плитой – 90 м³; ванная и санузел – 25 м³).
Когда на 1 жильца приходится менее 20 м² расчет осуществляется по формуле:
L=Ak
Коэффициент k – фиксированный, СНиП устанавливает значение 3 м³; А – квадратура комнаты, измеряемая в м², L – величина производительности. Таким образом, вентилятор для ванной комнаты площадью 10 м² должен перегонять минимум 30 м³.
Для помещений с высокой проходимостью либо офисов, где работает большое число людей, вычисления иные. Производительность рассчитывают, исходя из объема воздуха, необходимого на 1 человека. Для жилых помещений с естественным проветриванием значение равно 30 м³/ч, для административных – 40 м³/ч. Если в комнате вентиляция полностью отсутствует, показатели будут выше: 60 м³/ч для любого типа помещения.
Внешнее исполнение различных моделей может отличаться, производители предлагают модели различных цветов и форм. Встречаются простые приборы, устройства для ванной или кухни среднего ценового сегмента (Ballu, Electrolux) или вентиляторы премиум класса — лучшие из них производит итальянская компания Migliore.
С датчиком влажности
Датчик влажности в вентиляторе автоматизирует работу устройства, чтобы он самостоятельно включался при превышении заданного уровня влаги.

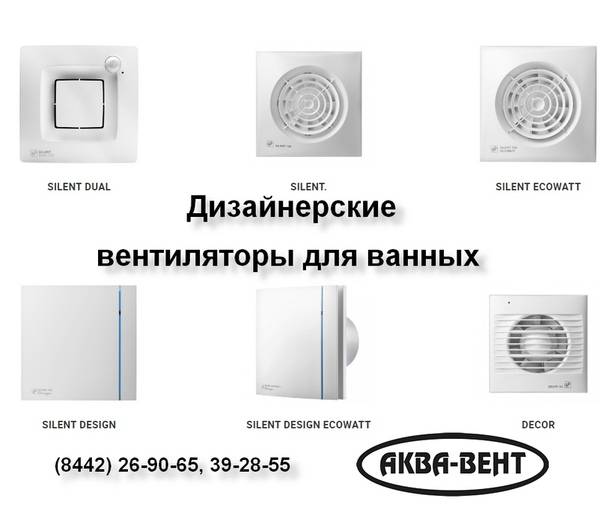

1. Soler Palau SILENT DUAL 100
Осевая модель мощностью 8 Вт с пластиковым корпусом, защищенным от влаги по стандарту IP45. Эта модель имеет посадочное место 100 мм, вытягивает 90 куб/ч. Устройство получило обратный клапан, датчик присутствия человека и влажности в помещении, а также таймер. Во время работы уровень шума не превышает 26,5 дБ.
Достоинства:
- тихий;
- полностью автоматизирован;
- обеспечивает отличную тягу.
Недостатки:
- угол обзора датчика присутствия слабоват;
- высокая цена.
Отзывы покупателей

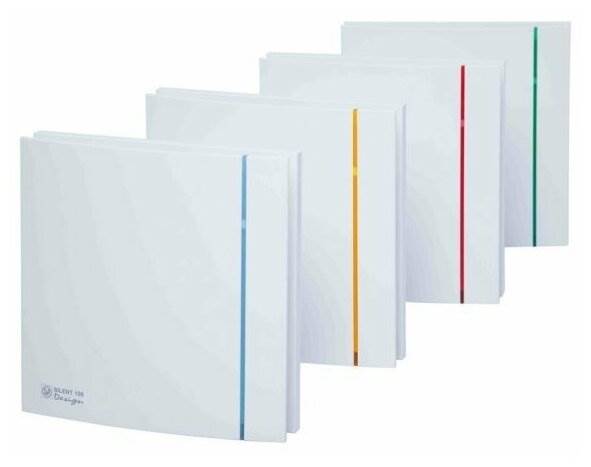

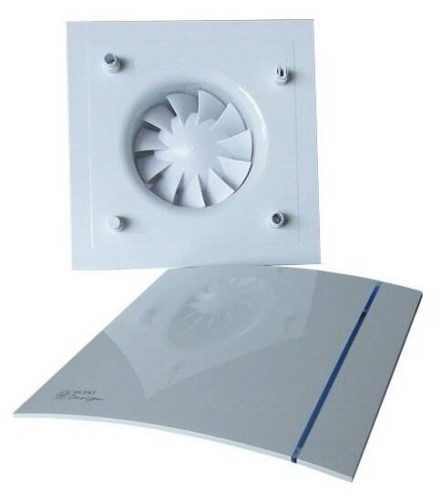

2. Soler Palau SILENT-100 CHZ DESIGN
Красивый вытяжной вентилятор с датчиком влажности получил дизайнерскую внешность, что делает его украшением комнаты. Модель устанавливается на посадочное место 100 мм, вытягивает 85 кубов в час, ее мощность составляет 8 Вт. Она также имеет обратный клапан и таймер с минимальным временем срабатывания 0,5 часа и максимальным 30 минут. Корпус у нее полностью пластиковый с защитой от влаги по стандарту IP45. Уровень шума не превышает 26,5 дБ.
Достоинства:
- функциональность;
- тихая работа;
- стильный дизайн.
Недостатки:
дорогой.
Отзывы покупателей

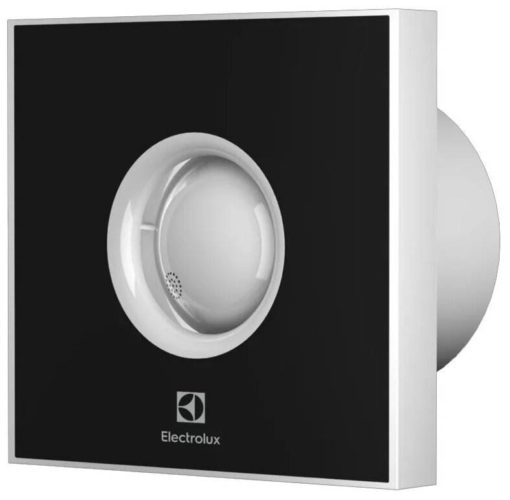

3. Electrolux Rainbow EAFR-100TH
Стильный и недорогой вентилятор от бренда Electrolux ставится в вентиляцию 100 мм. Его воздухообмен составляет 100 куб/ч, мощность 15 Вт, а рассчитан он на помещения до 6 квадратов. Модель с таймером от 1 до 20 минут, с датчиком влажности и обратным клапаном имеет механическое управление. Корпус изготовлен из пластика, он защищен от влаги. Во время работы уровень шума не превышает 33 дБ.
Достоинства:
- достаточно невысокая цена для столь функционального устройства;
- много датчиков и таймер;
- качество сборки;
- симпатичный дизайн.
Недостатки:
шумноват.
Отзывы покупателей
Топ-6. Era Comfort 4C
Средняя цена: 1 600 рублей
Страна: Россия
Уровень шума: 35 дБ
Тип механизма: осевой
Номинальная мощность: 16 Вт
Производительность очистки воздуха: 95 м3/ч.
Еще один представитель российского бренда Era в нашем рейтинге — зажимное устройство с обратным клапаном в классическом дизайне. Осевое рабочее колесо защищено пластиковой решеткой. Двигатель работает с уровнем шума 35 дБ, что обеспечивает комфортную непрерывную работу или прерывистую вентиляцию помещений площадью до 12 м2. Производительность 95 м3/ч, неслышный двигатель и работа обратного клапана позволяют устройству эффективно удалять влагу и нежелательное тепло из ванных комнат и туалетов, не создавая при этом громкого шума. Покупатели этой модели отмечают высококачественную конструкцию двигателя, ударопрочный пластик и бесперебойную, тихую работу.
Плюсы и минусы
Обычный дизайн
Обратный клапан
Экономичный электродвигатель
При сборке необходимо уплотнить посадочное место
Вентиляторы для ванной с обратным клапаном
Обратный клапан для вытяжного вентилятора необходим, если в системе вентиляции есть несколько точек воздухозабора и возможно изменение направления потока воздуха в случае включения вытяжки на одной из них. К примеру, в единую систему объединены вытяжки в кухне, ванной и туалете. Для многоквартирных домов обратный клапан является обязательным условием независимо от эффективности функционирования вентиляционной шахты.
Было разработано множество эффективных устройств обратных клапанов основанных на разных принципах срабатывания:
одностворчатый гравитационный — представляет собой пластиковую или металлическую шторку, закреплённую на горизонтальной оси посредине или в верхней трети воздуховода. Под воздействием воздушного потока направленного из помещения шторка поворачивается, а при возникновении обратной тяги закрывается под действием гравитации
Предельная простота конструкции позволяет применять этот тип обратного клапана в системах с естественной вентиляцией. Однако при монтаже следует уделять особое внимание точность и размещения. Клапан должен позиционироваться строго вертикально, любые перекосы могут существенно снизить его эффективность
Гравитационный обратный клапан в круглом корпусе
двустворчатый пружинный (тип бабочка). Такие конструкции устанавливаются исключительно в системах с принудительной вентиляцией. Ось, на которой закреплены два шторки, находится ровно посередине воздуховода. Она приводится в действие довольно сильным потоком воздуха, а возвращается в исходное положение под воздействием пружинного механизма. В некоторых моделях предусмотрена возможность регулировки силы возврата шторок.
Пружинный обратный клапан – автономное механическое устройство, может устанавливаться в воздуховоды круглого сечения соответствующего диаметра враспор
жалюзи. Представляет собой одну из разновидностей гравитационного клапана, на нескольких горизонтальных осях размещены небольшие шторки, напоминающие жалюзи. Такая конструкция более компактна и чувствительна к потокам воздуха. Обычно используется для защиты воздуховодов с внешней стороны фасадов зданий.
Бесшумный вентилятор для ванной с обратным клапаном типа жалюзи
гибкая мембрана. Шторка сделана из легкого гибкого пластика, который изгибается на горизонтальной или вертикальной оси под действием воздушного потока направленного из помещения. При выборе такой конструкции следует помнить, если обратная тяга имеет большую силу давления, воздуховод должен быть оборудован дополнительными ребрами жесткости в виде пластиковой решетки, на которую будут опираться мембрана в закрытом состоянии.
Гибкая мембрана на корпусе вентилятора в рабочем положении
Статья по теме:
Топ-9. Electrolux EAFM-120 20 Вт
Высокая степень защиты от пыли и влаги
Пылезащищенный вентилятор со степенью защиты IPX4, идеально подходит для сред с высоким уровнем влажности
Средняя цена: 4100 руб.
Страна: Швеция
Уровень шума: 31 дБ
Тип механизма: осевой
Номинальная мощность: 20 Вт
Объем воздуха: 110 м3/ч
Вытяжной вентилятор Electrolux EAFM-120 от популярного шведского бренда относится к премиум-классу. Он не только бесшумен и эффективен, но и эстетично смотрится в ванной комнате или туалете. Он подходит для площадей до 10 м2. По уровню рабочего шума его можно сравнить с тиканьем настенных часов — всего 31 дБ. Бесшумность обеспечивается конструкцией корпуса — панель плотно прижимается к корпусу, во время работы не слышно дребезжания пластиковых деталей. Хорошая посадка также обеспечивается высоким классом защиты от пыли и влаги IPX4
Пользователи обращают внимание на лаконичный дизайн, бесшумную работу. Производитель предлагает вентилятор в нескольких цветовых решениях, поэтому такой прибор может вписаться в любой интерьер
В этом случае устройство может быть установлено внутри вентиляционного канала, на потолке или на стене.
Преимущества и недостатки
Множество вариантов монтажа
Защита от пыли
Пружинный обратный клапан
Отсутствие индикатора включения
Бесшумные вентиляторы для ванной: виды и их особенности
На вопрос, какими бывают бесшумные вытяжные вентиляторы для ванной, можно ответить следующим образом – разными. И подобрать их можно для любых условий эксплуатации. Если говорить более конкретно, то можно выделить три основных разновидности этих устройств, которые так или иначе применяются при создании вентиляционных систем в этом помещении.
- Осевой вентилятор – его основное различие обусловлено тем, что направление потока перемещаемого воздуха в полной мере совпадает с осью вращения ротора электродвигателя, приводящего в движение лопасти вентилятора. К вашему сведению, существуют и обращенные вытяжные вентиляторы – в них ротор выносится наружу и занимает место статора. Несмотря на то, что такая система является более эффективной в плане возможности перемещения большого количества воздуха, она не позволяет осуществить бесшумную работу устройства. Если говорить о тихоходном вентиляторе, то нужно вести речь именно об осевом устройстве.
- Радиальный вентилятор для ванной. С такими устройствами большинство людей сталкивалось на предприятиях, которые оборудуются мощными и разветвленными вентиляционными системами – их еще называют «улитка». Они могут быть очень тихоходными, но в виду своих больших габаритов в быту не используются.
Бесшумный накладной вентилятор для ванной. Это наиболее распространенный вариант вытяжных устройств, которые зачастую используются в квартирах. Их основное преимущество заключается в простой и несложной установке – они попросту вставляются в выходное отверстие вентиляционного канала и подключаются к сети электропитания. В некоторых случаях при наличии в помещении готового вентиляционного канала (в квартирах они называются отдушина) для их установки не требуется даже прокладка воздуховодов.
Канальный вентилятор. Его название говорит само за себя – такой вентилятор монтируется непосредственно внутрь вентиляционного канала. По сути, он является его неотъемлемой частью. В плане бесшумности он немного хуже, чем его накладной аналог, так как остаточные вибрации, которые не смогли погасить ни его корпус, ни специальные резиновые вставки, передается по воздуховодам, являющимися резонаторами и усиливающими звук. В принципе, эта проблема легко решаемая.
Существуют и другие разновидности бесшумных вентиляторов для ванной, но все их различия обусловлены наличием дополнительных функций. Например, вентилятор с обратным клапаном, который не позволяет воздуху перемещаться в обратном направлении в моменты, когда вытяжка отключена. Или же вентилятор с регулируемым диффузором, в задачи которого входит управление объемом перемещаемого воздуха – с его помощью можно увеличивать или уменьшать эффективность работы вентиляционной системы.
Как выглядит бесшумный вентилятор для ванной и какими характеристиками он обладает, вы можете узнать, посмотрев это видео.
Вентилятор для ванной бесшумный: устройство
Обычный вытяжной вентилятор, даже самый тихоходный, в процессе своей работы издает звук громкостью в 35Дб, а иногда и больше. Такой звук, несмотря на то, что он воспринимается человеческим ухом не иначе, как шепот, является очень неприятным, особенно если говорить о его длительном воздействии. В отличие от стандартных вентиляторов, бесшумный вытяжной вентилятор работает с громкостью, не превышающей 25Дб – это намного тише, чем шепот, несмотря на такую небольшую разницу в цифровом эквиваленте. При работе этого устройства вы не услышите даже шелеста пропеллера, находясь на расстоянии более 1м от вентилятора.
Как же достигается такая тихая работа вытяжного устройства? Все очень просто – способность данных устройств практически не производить шум обусловлена их особой конструкцией. А если быть более точным, то некоторыми особенностями трех основных элементов устройства.
- Двигатель, а вернее способ его крепления к корпусу вентилятора. Чтобы погасить вибрации, возникающие в процессе вращения ротора электродвигателя, мотор крепят к корпусу устройства посредством резиновых втулок. Именно они гасят возникающие вибрации и не позволяют им передаваться в корпус устройства и резонировать с ним, усиливаясь до бесконечности.
- Сам корпус. Как, по-вашему, какое изделие будет больше шуметь: корпус которого тонкий и хлипкий или тот, который мощный и представляет собой сплошную конструкцию? Естественно, более бесшумным является второй вариант. Корпус, которым оборудуются бесшумные вентиляторы для ванной комнаты, представляет собой монолитное изделие из толстого пластика.
Подшипники – именно трение шариков друг о друга и об обойму подшипника является наиболее шумным процессом в работе любого электродвигателя. В бесшумных вентиляторах используются высокоточные подшипники, исключающие биение вала двигателя и снижающие уровень шума в несколько раз по сравнению со стандартными аналогами. Также немалую роль играет используемая смазка.
Кроме всего прочего, бесшумные вентиляторы для вытяжки изготавливаются по повышенным стандартам точности – речь идет об отклонениях от нормы в пределах сотых частей микрона. При таком подходе к делу исключается всякая разбалансировка, которая и является в большинстве случаев причиной появления шума.
