Достоинства и недостатки
Бетонным желобам присущи следующие положительные свойства:
- Низкая цена.
- Устойчивость к воздействию химических веществ.
- Коррозиеустойчивость.
- Высокая степень прочности.
- Влагонепроницаемость.
- Устойчивость к колебаниям температур.
- Цельность сооружения.
- Универсальность применения.
- Гладкая поверхность способствует эффективному отводу мусора.
- Изделие является экологически чистым.
- Нет замены по более низкой стоимости.
- Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
- Длительный срок эксплуатации (более 50 лет).
К недостаткам конструкции можно отнести:
- Большая масса затрудняет монтаж желобов.
- Высокая стоимость транспортировки лотков.
Нужные инструменты и приспособления
Дабы приготовить бетон для заливки и сами лотки, пригодятся определенные инструменты. Это смогут быть приспособления, работающие от электросети напряжением 220 V, и ручные инструменты:
- две лопаты – совковая и штыковая;
- мастерок либо кельма;
- тачка либо ведро, благодаря которым бетон возможно будет переносить и заливать в опалубку.
Из электроинструментов нужно следующее:
- бетономешалка (в случае если ее нет, возможно на время попросить у друзей либо взять в аренду);
- перфоратор либо ударная дрель, и насадка для миксера (в случае если нет бетономешалки, и раствор будет замешиваться вручную).
Лопаты необходимы, дабы закидывать в бетономешалку раствор, а по окончании с тачки набирать бетон и выливать в опалубку. Мастерком в большинстве случаев сглаживают верхний слой заливаемого лотка.
Водоотводные лотки своими руками
После быстрого таяния снега или ливневых дождей возникает необходимость защищаться от повышенного уровня воды, создавая поверхностный дренаж с помощью водоотводных лотков и решёток, которые служат защитой лотков от мусора и создают дополнительный декор.
Беспрепятственную пропускную способность системы отведения промышленных или ливневых сточных вод обеспечивает правильный монтаж лотков, а именно, под определённым углом.
Принцип действия этих изделий заключается в собирании сточных вод и переведении их в специальные ёмкости. По пути воды очищаются ещё и через пескоуловители.
Выбор водоотводных лотков
Монтаж лотков водоотводных начинается с правильного подбора изделий. Основными параметрами выбора являются:
- подбор лотков в зависимости от материала, из которого они изготавливаются;
- подбор необходимой пропускной способности оборудования.
Подбор материала лотков
Водоотводные лотки изготавливаются из трех основных видов материалов:
- пластика;
- бетона;
- полимербетона.
Пластиковые водоотводные лотки имеют наименьший коэффициент прочности и малую стоимость. Поэтому лотки из пластика применяются в водоотведении приусадебных участков или парковых зон.
Водоотводной лоток, изготовленный из пластика
Бетонные лотки отличаются повышенной прочностью и относительно низкой стоимостью. Однако монтаж лотка водоотводного, изготовленного из бетона, может вызвать значительные затруднения, связанные с большим весом изделия. Применяются бетонные лотки при строительстве водоотвода автомобильных дорог и больших промышленных предприятий.

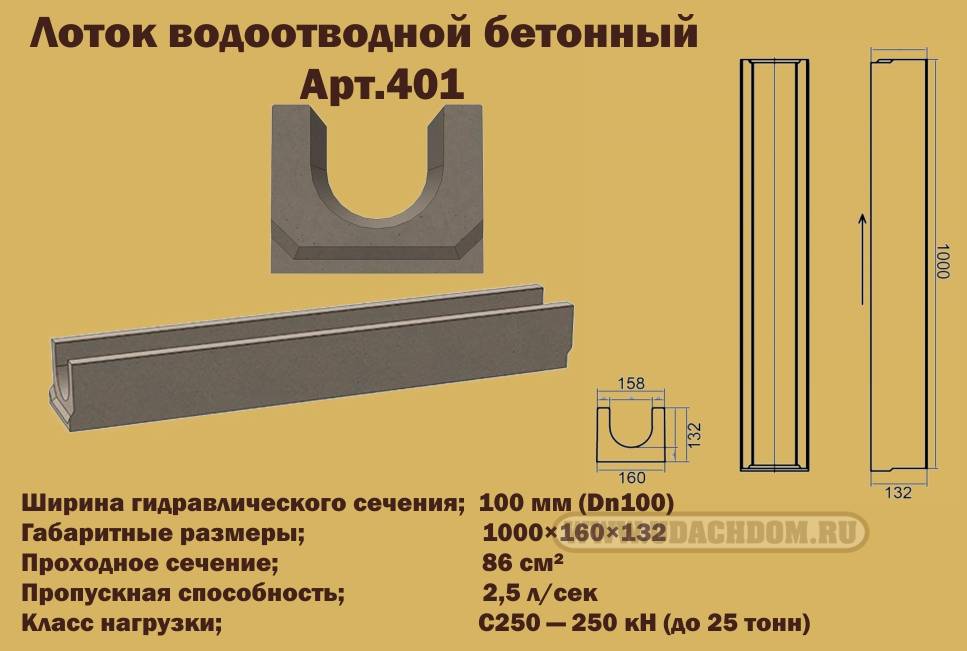

Лоток, изготовленный из бетона
Наиболее прочными, но и самыми дорогими являются водоотводные лотки, изготавливаемые из полимербетона. Применяются водоотводные системы, составленные из полимербетонных лотков, там, где требуется повышенная прочность. Ярким примером служит водоотведение аэропорта и взлетных полос. Разумеется, их широко применяют и в бытовом строительстве, благодаря сочетанию положительных свойств других материалов — полимербетон легче бетон и в то же время прочнее пластика.

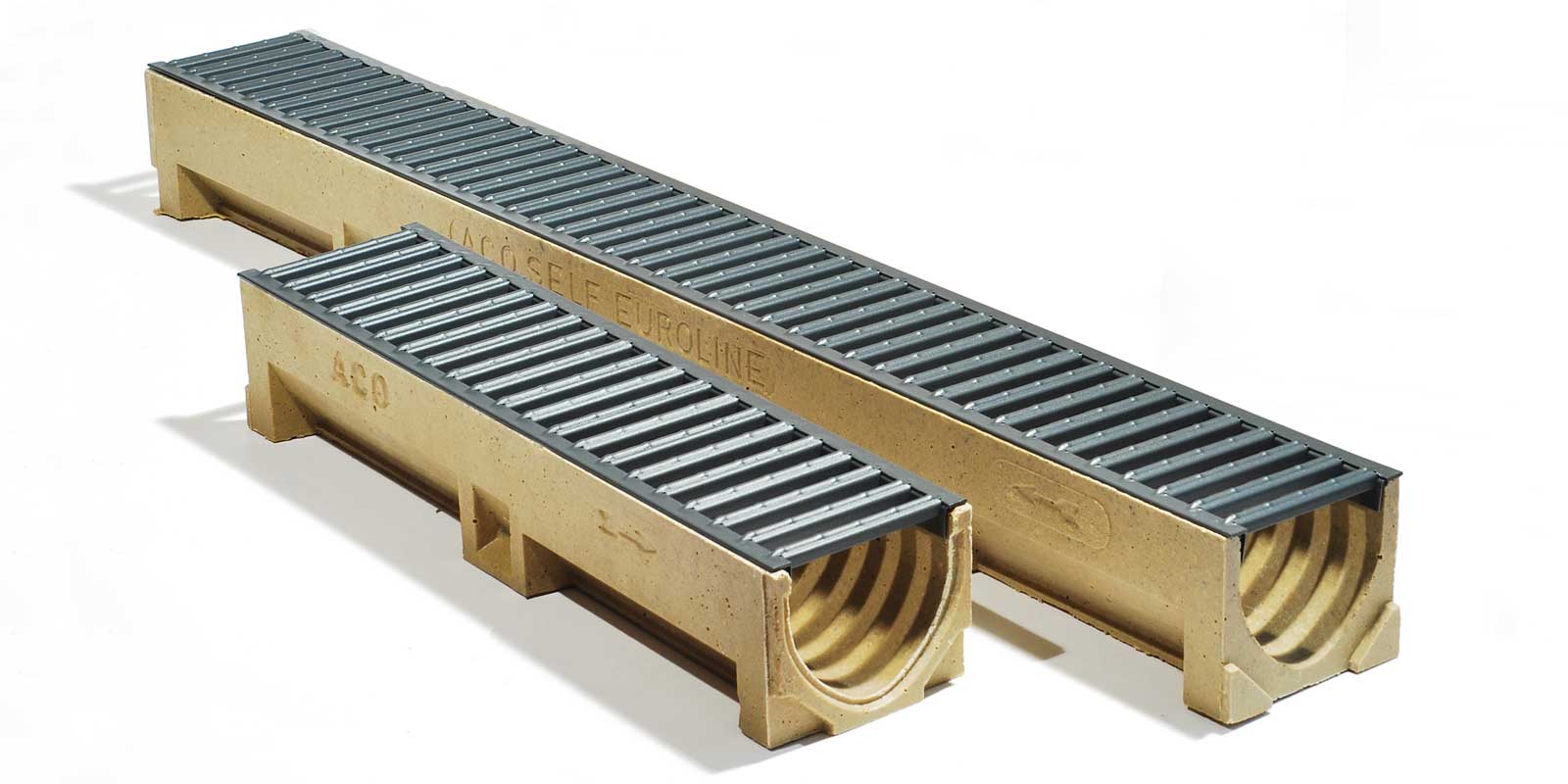

Полимербетонный лоток – оптимальное, хотя и дорогостоящее решение
От выбора материала лотка зависит прочность водоотводящей системы. Чем сложнее условия, в которых требуется корректная работа лотков, тем прочнее должен быть материал, из которого они изготовлены.
Подбор лотков по пропускной способности
Все лотки, используемые для монтажа системы водоотведения, имеют одинаковую конструкцию. Устройство водоотводного лотка предусматривает наличие:
- желоба определенных параметров (глубины, высоты стенок);
- крышки – решетки, используемой для придания системе эстетичного вида и предотвращения засорения системы сторонними предметами.
Пропускная способность лотка напрямую зависит от его размеров. Предприятиями выпускаются изделия с различными параметрами:
- длины лотка;
- ширины лотка;
- высоты боковых стенок лотка.
Параметры изделия
Чем больше параметры изделия, тем больше пропускная способность лотка. Рекомендуется выбирать габариты лотка, исходя из количества среднемесячной нормы осадков, предварительно увеличенной приблизительно на 25%.
Блиц-советы
Чаще всего, монтаж водоотводных желобов осуществляется по периметру жилого дома, участка и близ гаража
Однако, не обязательно выполнять это условие, важно, чтобы устройство ливневой канализации осуществлялось там, где это наиболее необходимо.
Систему ливневой канализации можно монтировать с лотками для песка и без него. Если установка подразумевает использование такового, то подсоединение к канализационному сливу будет осуществляться через установку сборника для песка
Перед его монтажом, необходимо выбить заглушку. Если сборник песка не применяется, отверстие под слив вырезается непосредственно в лотке. Отверстие высверливается по контуру с 2 сторон, после чего, выбивается молотком с внутренней стороны.
Для устройства из железобетонных лотков угловых соединений, используют пилу. Чтобы создать угол, равный 100 градусам, на каждом соединенном желобе отрезают углы по 50 градусов. Распил осуществляется с захватом стенок изделия
Стыки герметизируют при помощи акрилового или битумного герметика.
Если планируются постоянные высокие нагрузки на водоотвод, бетонная прослойка под желобами не должна быть меньше 10 см.
Чтобы не допустить засорения водоотводной системы, рекомендовано проводить ее чистку каждые две недели.
При выборе изделия, рекомендуется обращать внимание на марку бетона, из которого изготовлены лотки. Наилучшими являются марки бетона В15, В20 и В25
Не менее важным является марка стали, которую используют для усиления конструкции. Лучше всего для этого подойдет класс А-1, А-3, ВР-1. Сечение стальных прутьев не должно быть меньше 8 мм.
Применение лотков
Исходя из типа использования водоотводные желоба делятся на две основные категории:
- Дорожно-коммуникационные. Такие лотки применяются при организации системы отвода ливневых и грунтовых вод рядом с тротуарами, парковками и садовыми дорожками. Также такую систему устанавливают рядом с дорогами и железнодорожными полотнами, чтобы избежать образования луж.
- Инженерно-коммуникационные. В этом случае дренажные желоба являются частью ливневой канализации жилого дома. Такие системы позволяют защитить от влаги фундамент и подвал жилой постройки, предотвращая размытие, образование сырости, грибка и плесени. Лотки этого типа монтируются под каждым водостоком, который перенаправляет воду в канализацию или специальный дождеприемник.
Желоба бывают из разных материалов. Чугунные модели устанавливают очень редко ввиду массивности такой конструкции. Обычно встает выбор между полимерными и бетонными желобами.
Монтаж водоотводных лотков своими руками
Комплексная система водоотвода
Комплексный водоотвод включает в себя:
- систему водоотвода с кровли;
- поверхностный водоотвод;
- внутренний отвод воды;
- систему отвода грунтовых вод;
- дренажные канавы.
Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.
Установка водоотводных лотков
Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.
Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.
Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.
Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.
Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .
Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.
Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.
Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.
Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.
Места стыков обрабатываются герметиком.Траншея должна быть шире лотка.
Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.
Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.
Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.
Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.
Что это такое
Ливневка – устройство, которое отводит воду от сооружения. В специальный резервуар попадает жидкость из труб, стекающая под наклоном в сточный колодец. Емкость делают из крепкого сырья, поэтому стенки не разрушаются под действием напора влаги и давления почвы.
Водоприемники для ливневки устанавливают рядом с домом. Среди задач, которые выполняют конструкции, выделяют 3:
- Защита. Охраняют фундамент, отмостки от стекающей с кровли воды. Ограждают цокольные помещения от подтопления весной.
- Экономия. Собранную в колодце жидкость можно использовать для хозяйственных нужд.
- Предупреждает размытие. Не дает стоячей воде разрушить дорожки, грядки и клумбы.
Устройство дождеприемника для ливневой канализации очень простое. В верхней части конструкции стоит сетка, а внутри есть улавливатель. Через решетку в резервуар поступает жидкость. Ячейки не пропускают крупный мусор, который может забить систему.

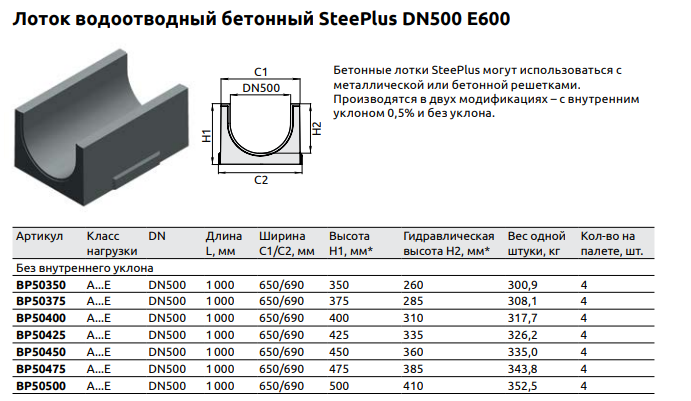

Бетонные и железобетонные стоки (желоба, водостоки) для воды: виды, монтаж, размеры
Бетонные стоки для воды используются для организации поверхностного дренажа и удаления с участка избыточной влаги, появившейся в результате осадков, потоков талых вод. Конструкции данного типа активно применяют на территориях жилых/промышленных комплексов, на автомобильных магистралях и других объектах.
Железобетонные лотки и стоки для воды – наиболее эффективный вариант обустройства водоотводных конструкций. Из лотков создается дренажная система, которая может выступать одновременно функциональным элементом и даже украшением участка (при выполнении из цветного бетона, оригинальной конструкции, сочетающихся с тротуарной плиткой, архитектурными объектами).
Монтаж водоотводных лотков
Чтобы установить водоотводной лоток своими руками дополнительно потребуется:
- песок;
- бетон;
- герметик.
Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.
Установка пескоулавливателя
Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.
Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя
Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.
Чтобы установить пескоуловитель, надо:
- подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
- на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
- на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
- при помощи болтов прикрепить пескоуловитель к бетонной основе;
- соединить оборудование с входящими и выходящими системами отвода воды;
- закопать яму, используя метод обратной засыпки грунта.
Правильно установленный пескоуловитель
Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.
Монтаж водоотводного лотка
Укладка водоотводных лотков производится в следующем порядке:
- Согласно с разработанным проектом размечается месторасположение сети лотков.
- Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.
Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.
Правильно установленный водоотводной лоток
- На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
- В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
- Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия. Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
- Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
- Поверх лотка устанавливается решетка.
Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.
Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.
ЭТАП ВТОРОЙ: ПОДГОТОВКА ОПАЛУБКИ
Непосредственно работы начинаются со сборки формы для заливки. Доски сбивают в П-образную конструкцию. Чтобы она «не играла», ее скрепляют металлическим уголком. Если уголка нет, можно установить распорки. Иногда доски заменяют ламинированной фанерой. Однако у этого материала есть существенный минус: полотно фанеры намного короче, а значит, и лотки получаются небольшими. Внутри конструкции укладывают пленку. Это необходимо, чтобы стенки получились более гладкими.
Когда основная форма готова, приступают к формовочной части. Для этого берут трубу и разрезают ее вдоль на две половинки. Для выбора трубы принципиально только то, чтобы она была гладкой. Внутренняя поверхность лотка должна быть ровной, чтобы плывущие листья, ветки и другой мусор не задерживались и не засоряли его. Но используют именно канализационную трубу из-за того, что она пластиковая, а значит, легкая и без труда режется. Кроме того, без усилий можно подобрать подходящий диаметр.
Желательно сразу подготовить столько форм, сколько лотков планируется использовать в дренажной системе, но это практически нереально. Даже для небольшого двора их может быть десять и больше. Поэтому собирать опалубку надо аккуратно и с учетом того, что ее придется использовать несколько раз.
Установка
Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:
- Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
- По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
- На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
- На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
- Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.
Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.
Особенности монтажа тротуарного водостока
Начнем с того, что ливневая канализация – система самотечная. Поэтому ее элементы укладывают под наклоном, равным 3-5°. Минимальный уклон используют, если лотки используют перед входом в здания. Максимальный, если ливневку прокладывают вдоль дорожек или по периметру площадок.
Если толщина укладываемого водостока равна толщине тротуарной плитки, то его монтируют на основание под плитку. Если заложение проводят глубже, то под лотки устраивают бетонное основание толщиною 10-15 см.
Если лоточная система водостока укладывается на проезжую часть, то под желоба устраивается бетонная конструкция с установкой опалубки.
Бетонная конструкция под лотки водоотвода Источник remontik.org
Давайте рассмотрим оба варианта более конкретно.
Вариант №1 – на песчаную подушку
В принципе, укладка тротуарной плитки с водостоком проводится по стандартной технологии. То есть:
- формируют площадку под облицовку с помощью выкапывания траншеи (для дорожки) или котлована под площадку;
- укладывают геотекстиль;
- засыпают ее песком толщиною 10-15 см, выравнивают и утрамбовывают;
- засыпают щебень толщиною 10-15 см с выравниванием;
- проводят установку бордюров по периметру на бетонный раствор, их обязательно выставляют по горизонтали;
- засыпают сухую смесь из песка и цемента в пропорции 1:1;
- вдоль бордюров монтируют желоб водостока на уложенную смесь;
- далее начинают укладывать тротуарную плитку, заполняя ею всю площадь дорожки или площадки;
- после покрытия поливают отделку и лотки водой;
- заполняют между ними зазоры той же сухой смесью;
- очищают от последней отделанную территорию;
- и еще раз поливают водой.
Если аллейки или площадки будут подвергаться большим нагрузкам, то желоба и тротуарную плитку укладывают на цементно-песчаный раствор с пропорцией цемент-песок, как 1:3.
Как выбрать
Для того, чтобы соорудить дренажную систему, которая справится с отводом ожидаемого объема воды, необходимо рассчитать нужные технические характеристики бетонных лотков. Существует универсальная формула, позволяющая точно определить параметры и характеристики, которыми должен обладать лоток бетонный, предназначенный для конкретной системы.
После проведения расчета составляется документация с указанием местоположения и схемы водоотводной системы, а также с информацией о ее комплектации. После подготовительных работ можно приступать непосредственно к установке.
Достоинства и недостатки
Бетонным желобам присущи следующие положительные свойства:
- Низкая цена.
- Устойчивость к воздействию химических веществ.
- Коррозиеустойчивость.
- Высокая степень прочности.
- Влагонепроницаемость.
- Устойчивость к колебаниям температур.
- Цельность сооружения.
- Универсальность применения.
- Гладкая поверхность способствует эффективному отводу мусора.
- Изделие является экологически чистым.
- Нет замены по более низкой стоимости.
- Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
- Длительный срок эксплуатации (более 50 лет).
К недостаткам конструкции можно отнести:
- Большая масса затрудняет монтаж желобов.
- Высокая стоимость транспортировки лотков.
Заключение
Ливневая канализация и дренажная система не только исключают преждевременное разрушение фундамента, вызванное воздействием влаги, но и предотвращают образование луж и заболачивание территории. Кроме того, эффективная дренажная система позволяет избежать эрозии почвы, что благоприятно сказывается на урожайности садовых и огородных культур. В частном строительстве самую широкую популярность получили пластиковые водоотводные лотки с металлической решеткой. Это обусловлено их высокими эксплуатационными свойствами, доступной стоимостью и длительным сроком службы.
