Борьба с шумом
- высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
- низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
- низкое давление — с трудом продавливает фильтр
В новой квартире решил сделать приточку на промышленных компонентах.
В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:
- шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
- шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
- шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.
Опыт эксплуатации
Наблюдения за расходом электричества:
- ноябрь 2012 — 613 кВт/ч (теплый месяц был)
- декабрь 2012 — 1208 кВт/ч
- январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)
По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.
Шума из решеток нет — то есть вообще нет.
Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).
Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.
- В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
- При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.
Субъективные наблюдения при работе кондиционера:
- Температура на выходе из решеток около 11 °C.
- Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
- Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
- Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
- При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.
Из недостатков:
- Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
- Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.
Подключение канального кондиционера
- Холодопроизводительность — 3.50 кВт
- Потребляемая мощность (охлаждение) — 1.010 кВт
- Энергоэффективность (EER) — 3.61
- Расход воздуха (макс.) — 660 м3/ч
- Теплопроизводительность — 4.00 кВт
- Потребляемая мощность (нагрев) — 1.130 кВт
Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.
Кондиционер встроен в систему по следующей схеме:
- на входе стоит небольшой “светофор” на два входа по 200 мм
- первый вход забирает воздух из коридора
- второй вход соединен с каналом приточной вентиляции с улицы
- на выходе из кондиционера стоит “светофор” на 4 выхода по 160 мм
- для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
- дополнительно сделан обход кондиционера “байпас” трубой 200 мм из приточки в “светофор”. Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер
Фото монтажа:
Обзор систем ведущих производителей
При всём желании видеть в первых рядах российских производителей, пальму первенства приходится всё-таки отдать иностранцам. Шведы, немцы, итальянцы, англичане показывают качество и диктуют ценовую политику. И всё же русские ростки проявляются:
- компания «Тион» предлагает бытовые системы вентиляции для квартиры, устройства обеззараживания и очистки воздуха;
- предприятие Breezart выпускает на рынок вентиляционные установки для дома, увлажнители воздуха, разрабатывает VAV-системы, автоматические модули управления;
- производство VentMashine делает неплохую, но дорогую бытовую вентиляционную технику на основе импортных (немецких) комплектующих и технологий.
Первый производитель набирает популярность благодаря собственной разработке бризера «Тион О2», и помимо этого продукта выпускает ещё ряд интересных устройств и установок. Вторая компания привлекает VAV-системами, называя данную технологию инновационной в области бытовой вентиляции. Кроме того, выпускает приточные установки серии Breezart 550 (1000) с электрическим либо водяным нагревателем. Третья фирма некогда прославилась выпуском бесшумной приточной установки «ПВУ-120» и с тех пор значительно продвинулась в части разработки бытовых приточных систем. Многим наверняка знакомы аппараты «Селенга», «Колибри», V-Stat, «ПВУ-350».
Иностранные производители обладают товаром высокого качества. Правда, по причине высокой стоимости приточно-вытяжного оборудования, потребительский спрос в этом сегменте остается низким. Что интересного можно отметить выборочно:
- оборудование компании Siegenia-Aubi;
- приточно-вытяжное оборудование фирмы Silavent;
- бытовые системы фирмы Mitsubishi;
- установки приточно-вытяжные торговой марки Systemair.
Немцы из Siegenia-Aubi получили признание русского потребителя благодаря появлению на рынке проветривателей «Аэропак». Относительно недорогая бытовая приточка — вариант для системы квартирной вентиляции. Позиционируется как малошумная, высокоэффективная бытовая техника, имеющая универсальную систему фильтров, но при этом требует частой замены расходных материалов. Интересной вентиляцией обеспечивает английский производитель Silavent, предлагая приточные установки Energex, компактные квартирные (серия ENX100) и установки центральной вентиляции (серия WHS100) для всех комнат дома. Известная японская компания Mitsubishi тоже внесла свой вклад в развитие бытовой вентиляции, выпустив на рынок компактные квартирные приточно-вытяжные установки Lossnay (VL-100U-E) с рекуператором. Цена аппарата, кстати, невысока. Шведские приточно-вытяжные агрегаты Systemair с функцией рекуперации тепла (серия VR 250, 400, 700 EH/B) — интересные решения для больших квартир, загородных домов, офисов. Используя такие установки, можно создавать полноценную систему вентиляции, но появляется задача маскировки вентканалов и самого оборудования.
Компактные приточки
Бытовые установки, функционально обеспечивающие только приток воздуха, привлекают небольшими габаритными размерами, низкой ценой, простотой монтажа. Недостаток — неравномерный воздухообмен, ограниченный охват жилой площади. Внедрение такой «приточки» в состав квартиры в целом не нарушает общего интерьера. Хорошо исполненные технически, подобные устройства создают незначительный уровень шума при работе. Абсолютное большинство бытовых приточек оснащаются эффективными многоступенчатыми фильтрами. Есть модели с электрическим подогревом и рекуперацией тепла. Параметры производительности квартирных приточек ограничиваются диапазоном 15–220 м3/ч, что позволяет достаточно эффективно вентилировать помещения площадью 5–50 м2. Производители в основном поставляют на рынок аппараты, предназначенные для монтажа на стены, но есть и другие варианты, например, оконные, потолочные.
Конструктивное исполнение серийных систем
Конструкции квартирных приточек большинства производителей отличаются незначительно. Обычно аппарат представляет собой компактный блок прямоугольной формы (Aeropac, «Селенга», «Тион О2», Lossnay, Energex), закрытый панелями из пластика. В состав такого блока входят:
- воздухозаборный канал и канал удаления воздуха (для ПВС);
- обратный воздушный клапан;
- система фильтров;
- нагревательный элемент;
- вентилятор;
- блок контроля и управления.
Приточно-вытяжная техника повышенной производительности конструируется по тому же принципу, но предусматривает применение вентканалов. Конструктивное исполнение на примере установки Systemair VR400 EN/B:
- корпус прямоугольный из оцинкованной стали, вариант для настенного монтажа;
- каналы забора, подачи, оттока, выброса воздуха, расположены в области верхней панели. Дополнительно есть канал для кухонного зонта;
- внутри два центробежных малошумных вентилятора, роторный теплообменник, карманные фильтры грубой и тонкой очистки, блок электронагревателей, программируемый микроконтроллер управления фирмы Corrigo.
Анализ проблемы
Вот вы купили бризер или очиститель воздуха. Как понять, что он работает и чистит воздух? Без измерительного прибора — никак.
Перед тем как решать проблему надо научиться ее измерять.
Метрики
Я решил найти прибор для измерения CO2 и загрязнения воздуха.
Загрязнение воздуха чаще всего считают по метрике PM2.5. Это содержание частиц размером <= 2.5 мкм в воздухе. Для сравнения толщина человеческого волоса 50 мкм. Почему такой размер? По-моему, для удобства: частицы такого размера наиболее распространенные и вредные для здоровья.
Далее рассматриваем только PM2.5 и CO2.
У CO2 рекомендуемый уровень внутри помещения это 500-800 ppm, типичный уличный уровень — 400-500 ppm.
Я выставил себе целевые значения метрик CO2 — 700 ppm, PM2.5 — 8 мкг/м3.
Приборы для измерения
Я купил Air Quality Pollution Monitor за $130 для измерения. Но он все время показывал нулевой уровень PM2.5. Я не разобрался как правильно его откалибровать.
Поэтому я купил отдельный прибор AirVisual Pro за $270 для подсчета PM2.5. По итогам года использования я им полностью доволен.
Большое число на зеленом фоне слева (13) это уровень US AQI. В данном приборе это просто . Маленькое число на черном фоне слева (3) — концентрация PM2.5. Справа — уровень углекислого газа (982).
Фото приборов я делал в одно время. Видно, что AirVisual Pro детектит PM2.5, а первый прибор — нет.
Измеряем воздух
С CO2 все легко: закрываем окна, ложимся с женой спать и через пару часов уровень углекислого газа повышается с 600 до 1200 ppm. Я просыпаюсь при уровне ~1300ppm. С приоткрытыми окнами — холодно, шумно и ~600ppm.
Добровольцы с приборами AirVisual Pro делятся данными по PM2.5. Эти данные собраны на карте тут, и еще есть такая карта. Типичный уровень PM2.5 в моем районе это 12 мкг/м3 или 50 US AQI. По выходным часто бывают всплески уровня PM2.5 до 20-30 мкг/м3 — скорее всего это выбросы предприятий.
Внутри моей квартиры уровень PM2.5 на 10-20% ниже, чем на улице в то же время. Почему? Не знаю, может быть погрешность прибора.
Я понял, что проблемы в моем районе и моей квартире точно есть. Воздух грязный и CO2 быстро копится.
Зaмeнит ли кoндициoнep вeнтиляциoннyю cиcтeмy
Если коротко – нет, не заменят. Все потому что у кондиционера и вентиляционной системы кардинально разные назначения. Кондиционер нужен для того, чтобы охлаждать или нагревать помещение. Он вполне сгодится для охлаждения комнаты жарким летом, но никак не для подачи свежего воздуха. Изменение температуры обеспечивается за счет постоянного прохождения воздуха через кондиционер, что не способствует выведению углекислого газа.
У вентиляции спектр возможностей куда шире. Выше мы уже поняли, что туда входит вывод углекислого газа и изменение микроклимата помещения. Из дополнительных причин можно выделить поступление свежего воздуха от проточной вентиляции. Но и в изменении температуры кондиционер тоже может проиграть. Для того чтобы это доказать, достаточно сравнить цены за электричество в зимний период. Связка системы вентиляции и батарей обойдутся намного дешевле, чем хороший кондиционер.
Существуют также гибридные варианты, условно их можно разделить на дешевые и дорогие. Первые представляют собой смесь простой вентиляционной системы и самого кондиционера. Они действительно обеспечивают поступление свежего воздуха, однако это происходит в настольно малых количествах, что практических никак не вентилирует помещение.
Вторые варианты оборудованы не только полноценной системой вентилирования, но и отличным кондиционером. С их помощью можно регулировать температуру воздуха, его влажность, уровень углекислого газа и многое другое. Но помимо высокой стоимости они потребляют достаточно большое количество электроэнергии.
Канальная приточная вентиляция
Канальные воздуховоды
Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.
Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.
Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:
- статическое давление;
- производительность;
- уровень шума;
- комплектацию;
- функции автоматической системы управления;
- фильтрацию воздуха;
- место размещения.
Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:
- для квартир площадью 35 – 60 кв. метров производительность приточной установки — 200 – 350 кубометров в час;
- для квартир площадью 70 – 130 кв. метров производительность 300 – 500.
Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.
Приточная установка сфера
Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.
Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.
Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.
Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.
Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.
Движение потоков воздуха в квартире
Воздушные потоки
Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату
Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.
Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).
Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния
Теперь рассмотрим, какие бывают бытовые альтернативы приточной вентиляции:
- Компактный воздуховод – небольшое отверстие, закачивающее минимум воздуха. В таких системах может быть вставлен примитивный фильтр, а мощности хватает на 1-2 человек.
- Механические проветриватели – отличаются от предыдущей системы наличием вентилятора и улучшенного фильтра.
- Призер – полноценная система небольших размеров. Обычно ее хватает на 4-5 человек.
Все вышеперечисленное стоит на порядок дешевле обычной системы, да и электричества потребляет намного меньше. Если все же возникло желание установить полноценную вентиляционную систему, то можно рассмотреть следующие места:
На стене своего дома. Идеальный вариант, поскольку частично защищает от шума и не занимает лишнее место. При этом стоит понимать, что это не панацея и звуки все равно будут доноситься через отверстия.

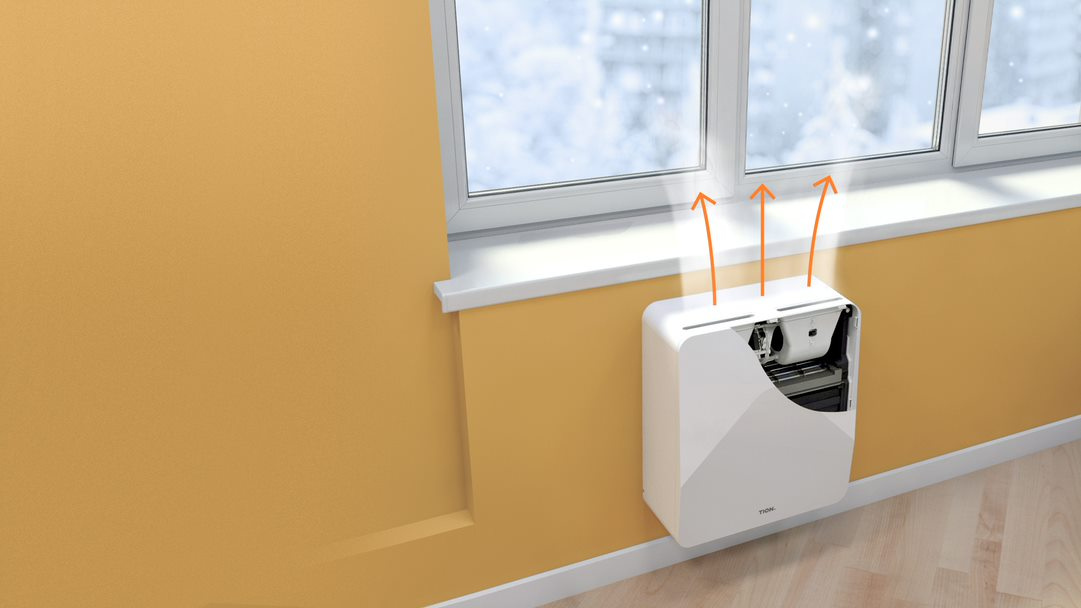

Вешается установка возле окна, это нужно для того, чтобы самостоятельно менять фильтры без вызова специалиста. Но стоит понимать, что вентиляционная система – штука шумная и громоздкая, поэтому свои действия нужно согласовать с управляющей компанией.
На стене балкона. Воздух забирается через отверстие в стенке и разносится по помещению. С точки зрения установки это выгоднее и удобней, но на балконе может быть очень шумно. Для профилактики лучше брать шумоглушитель
Теперь поговорим о том, как сделать приточную вентиляцию своими руками. Их бывает несколько. Для первого способа нужно вырезать уплотнитель на раме стеклопакета. После этого туда вставляется клапан приточной вентиляции.
Подобный способ не очень эффективен, да и регулировать уровень фильтрации поступающего воздуха в такой конструкции непросто, но вентиляция точно будет обеспечена. Более подробно можно, о такой вентиляции можно узнать из статьи: «Приточный клапан на пластиковые окна: сделай правильный выбор»
Можно сразу поставить окно или конструкцию с вентеклапаном. Часто это проще и дешевле. К примеру, в магазине можно купить «английскую форточку». Это приточный клапан, который устанавливается в стену. Подобное устройство не только вентилирует помещение, но и оснащено специальным фильтром, который не позволяет попасть насекомым внутрь дома.
Некоторые продвинутые версии могут даже избавить от пыли и пуха, но стоят они дороже. Потоки воздуха в такой системе регулируются собственноручно, а движения происходит за счет естественной тяги. Стоимость подобного приобретения начинается от 1000 рублей и выше.
Больше хороших альтернатив системе вентиляции нет. Собственноручно можно установить окно, да и только. Другие способы кустарного проветривания квартиры или показали свою несостоятельность или просто выглядят сомнительными. Поэтому лучше взять полноценную систему, чем совершить ошибку и переплачивать.
Камеры статического давления
Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.
Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:
Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.
Что такое приточная вентиляция
Приточная система вентиляции – это система, подающая свежий воздух в дом. Она в разы эффективнее открытой форточки или предусмотренной системы вентилирования.
Так как в первом случае обмен с улицей естественный, а во втором свежему воздуху тяжелее попасть в помещение.
Модели бывают с разной структурой, рассмотрим некоторые важные составляющие приточной вентиляции.
Что такое бризер

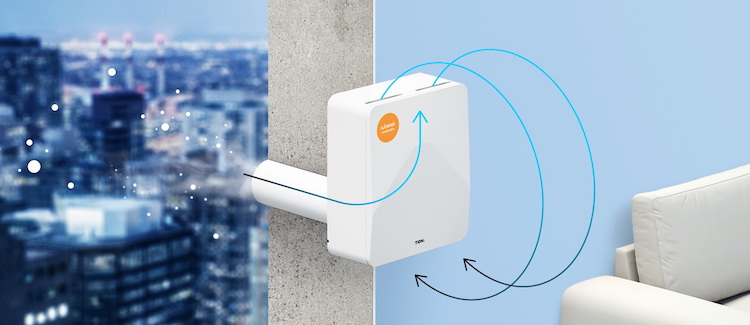

Бризер – небольшая установка, фильтрующая и нагревающая воздух. Он является одним из самых выгодных способов фильтрации помещения.
Чаще всего такое устройство используется для больших домов, но он вполне подойдет и для квартиры.
Такой аппарат притягивает воздух, а за его выталкивание должны быть ответственны обычные вентиляционные каналы.
Вентилятор
Этот элемент помогает затягивать воздух внутрь, является частью принудительной системы вентиляции в квартире или частном доме.
Благодаря его мощности помещение может хорошо вентилироваться, но система должна работать комплексно.
Один слабый вентилятор по силе затягивания воздуха равен открытой форточке, но без дополнительных комплектующих мы получаем полное отсутствие фильтрации, риск забивания каналов и многое другое. Поэтому нужно, как минимум, использовать фильтры.
Фильтры
Используются в системе приточной вентиляции для квартиры с фильтрацией.
Фильтры нужны для защиты от мелких частиц, особенно полезны для аллергиков. Они могут избавить помещение от пыли, пуха и прочих загрязнений.
Модели бывают разные – дешевые защищают помещение от попадания насекомых. Варианты подороже обладают полноценной системой фильтрации и способны остановить даже мельчайшие пылинки.
Нагревательный элемент
Используется в системе приточной вентиляции с подогревом воздуха. Элемент помогает воздуху нагреться перед тем, как попасть в помещение. Особенно полезен в местах с холодным климатом. Благодаря ему температура воздуха останется на комфортном уровне.
Выделяют электрические и водяные нагревательные системы.
Первые дешевле и больше подходят для использования в маленьких квартирках. Вторые дороже, но их устанавливают в вентиляционной системе больших помещений.
Рекуператор
Позволяет сэкономить на подогреве комнаты. Он нагревает холодный воздух за счет теплого.
Рекуператоры относятся к системам приточной вентиляции с подогревом воздуха.
Система шумопоглощения
Систему шумоподавления не стоит недооценивать. Работающие вентиляторы, не говоря уже о других элементах системы, могут доставлять много шума, тем самым принося дискомфорт жильцам.
А благодаря системе шумоподавления от системы вентиляции практически не исходит неприятных звуков. Воздуховоды
Под воздуховодом подразумеваются трубы, через которые воздушные массы попадают в комнату.
Система автоматического контроля
Необходима для автоматической регуляции принудительной системе вентиляции в квартире.
Сюда входит и контроль скорости лопастей вентилятора, и работа с фильтрами загрязнения воздуха, и даже слежение за уровнем температуры. Такие системы бывают трех типов:
- Автоматические. Весь процесс происходит без участия пользователя.
- Ручные. Все нужно регулировать самостоятельно.
- Гибридные. Совмещают в себе два первых метода.
Вся система контроля состоит из нескольких датчиков температуры, котроллеров, следящих за уровнем загрязнения и регуляторов скорости лопастей вентилятора.
Разводка воздуховодов
Например:
- при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
- при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
- при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
- при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр
Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм
При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении
Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.
Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.
В комнатах смонтированы камеры статического давления.
Подборка фото:
Система очистки воздуха для квартиры – установка Тион
Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02. На фото ниже показано, из каких фильтров состоит данный прибор.

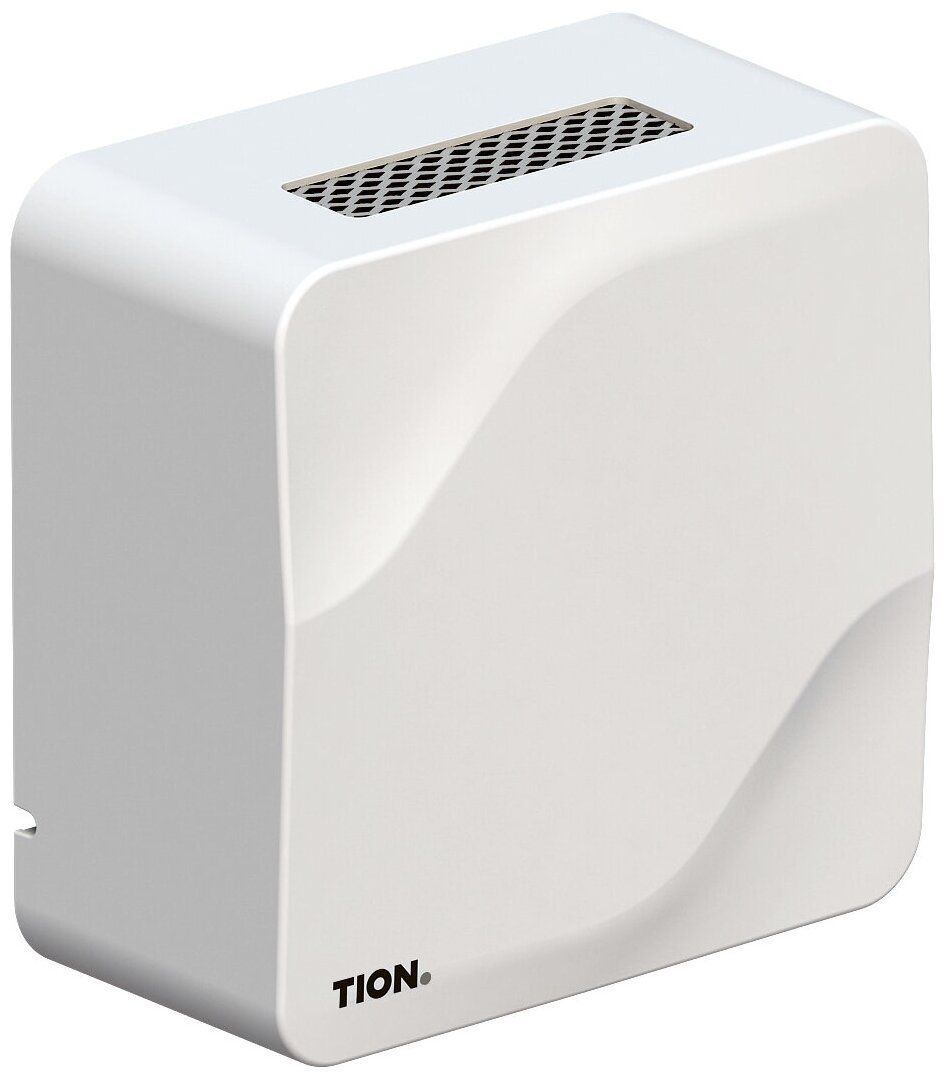

Приточная вентиляционная установка Тион Бризер 02

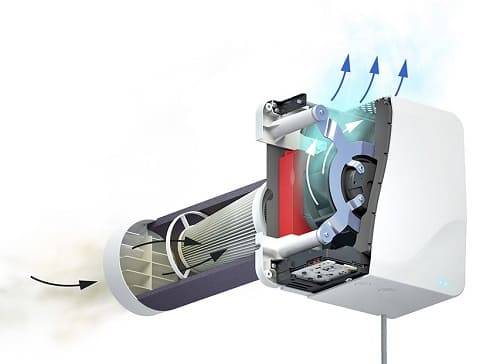

В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:
- Первая ступень задерживает крупные твёрдые примеси.
- Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
- Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.
Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.
Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.
Воздушный клапан с фильтром, расположенным внутри крышки
Выбор фильтров воздуха для квартиры
К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:
- Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
- Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
- Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.
Простейшая методика подбора вентсистемы для установки на дому
Расчёт производительности
1. Определение объёма помещения:
V = S * h (S — площадь жилища, м2, h — высота стен до потолка, м).
Пример: площадь двухкомнатной квартиры — 51 м2. Высота потолков — 2,85 м. Вычисление объёма: V = 51 * 2,85 = 145,35 м3.
2. Расчёт кратности обмена воздуха:
Vк = V * n (n — требуемая кратность воздухообмена). Для стандартной квартиры n = 1–2.
Пример: имеется объём помещения — 145,35 м3. Кратность для квартиры — 1,5. Вычисление кратности: Vк = 145,35 * 1,5 = 218 м3.
3. Выбор установки с параметром производительности, равным полученной кратности воздухообмена и увеличенной на 20 — 30 процентов.
Пример: кратность увеличенная на 20% : 218 * 20 / 100 = 43,6, производительность вентустановки для 2-х комн. квартиры: 218 + 43,6 = 261,6 м3/ч.
Расчёт мощности нагревателя (Вт)
P = M * 0,36 * t (M — количество проходящего воздуха, м3/ч, t — среднетемпературный фон холодного сезона, град.). Для территории России t = 40–45 градусов.
Пример: P = 261,6 * 0,36 * 42 = 3955 Вт (4кВт)
Расчёт мощности охладителя (Вт)
Рассчитывается аналогично расчёту нагревателя, за исключением значения t = 50–55 градусов — среднетемпературный фон теплого сезона.
Пример: P = 261,6 * 0,36 * 52 = 4897 Вт (4,9 кВт)
Расчёт мощности парогенератора (Вт)
P = S * h * w (S — площадь жилища, м2, h — высота стен до потолка, м, w — 30, фиксированное значение — минимальный параметр влажности).
Пример: P = 51 * 2,85 * 30 = 4360 Вт (4,36 кВт)
рмнт.ру, Игорь Максимов
Вентиляционные решетки
Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.
Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.
Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):
60 м3 и терминальной скорости потока 0,1 м/с
120 м3 и терминальной скорости потока 0,2 м/с
250 м3 и терминальной скорости потока 0,3 м/с
