Как самостоятельно изготовить буровую установку для скважин на воду

1 Колонковый способ бурения

Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).

В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.

Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он  выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.

К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.

Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае  поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.

Начало бурения скважины своими руками — применение бензобура

Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.

1.1 Ударно-канатный метод (желонирование)

Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.

Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса,  с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.

Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.

Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.

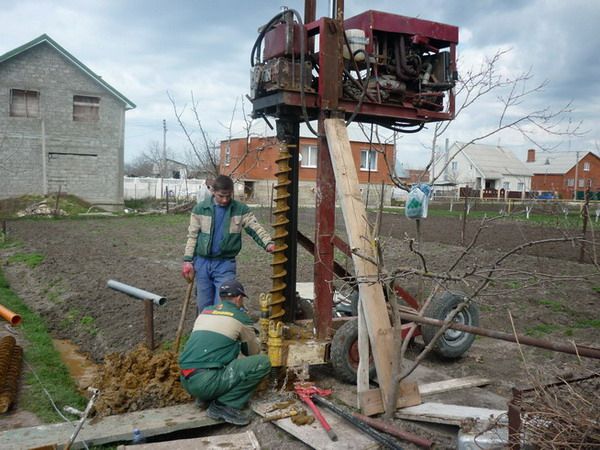

1.2 Бурение шнековым способом

Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками.  Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

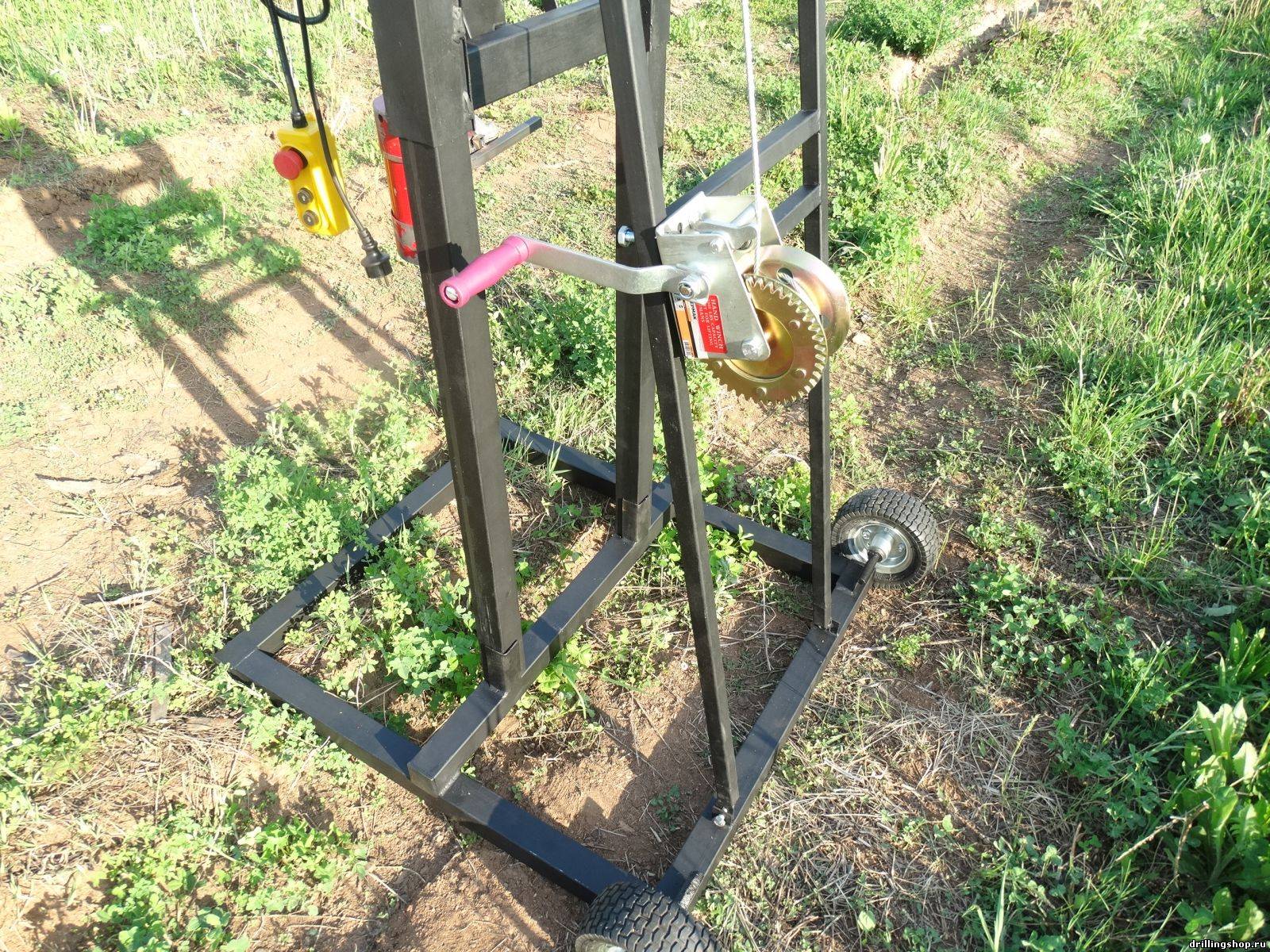

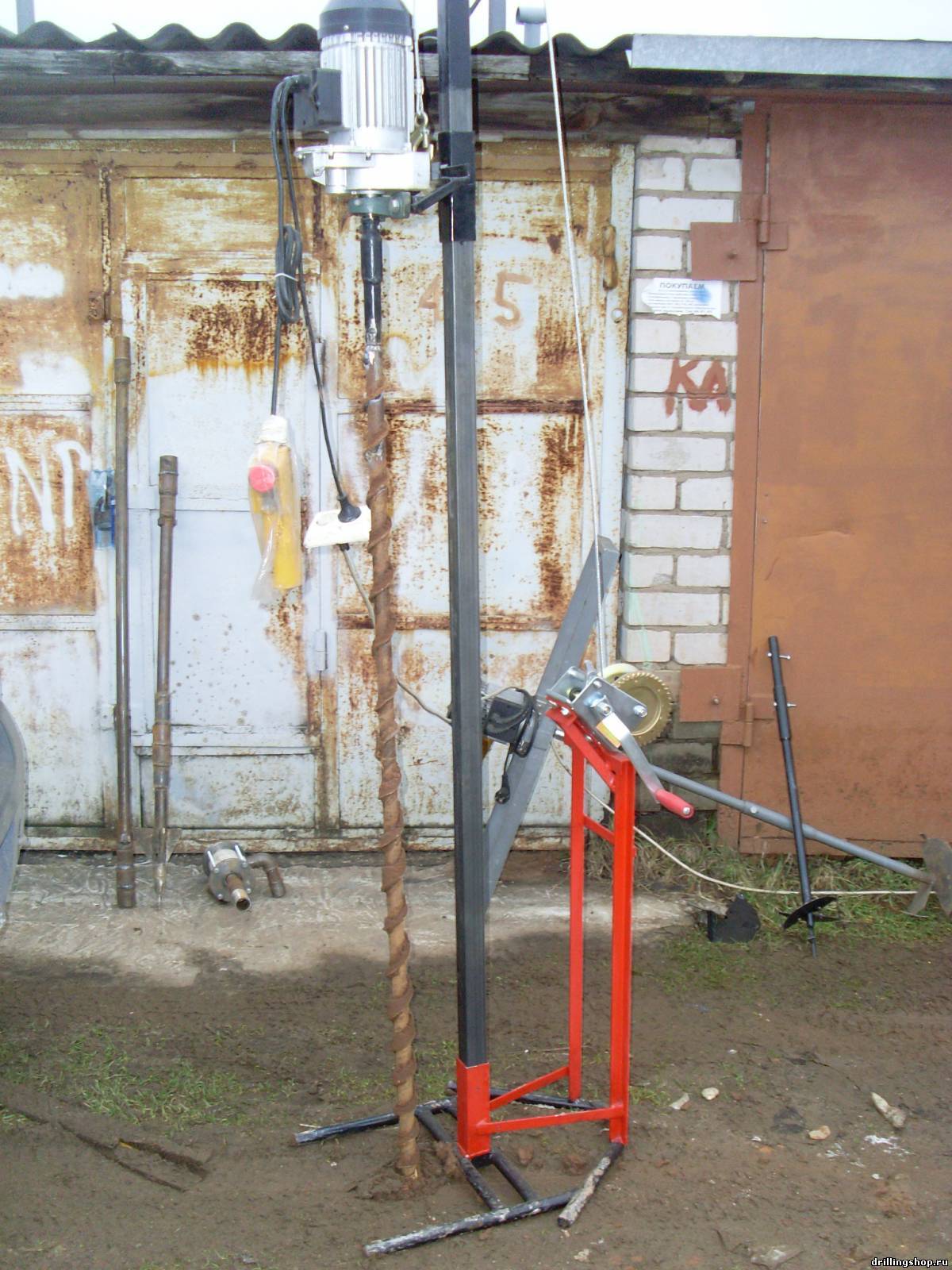

Самодельная буровая установка

Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.

Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.

Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

• инструмент для создания внешней дюймовой резьбы;
• болгарка;
• разводной ключ;
• оцинкованная труба на полдюйма, а также сгон аналогичного размера;
• сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

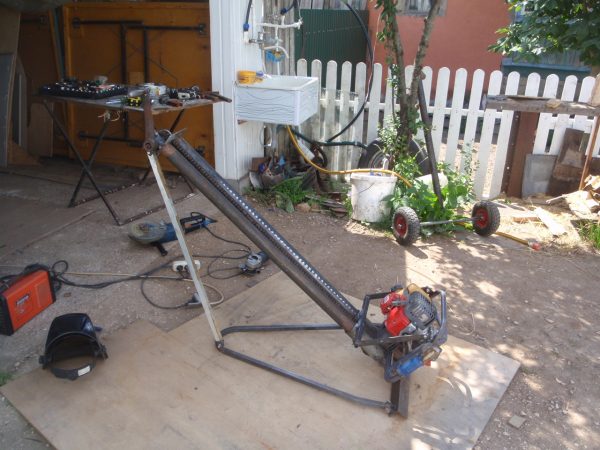

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

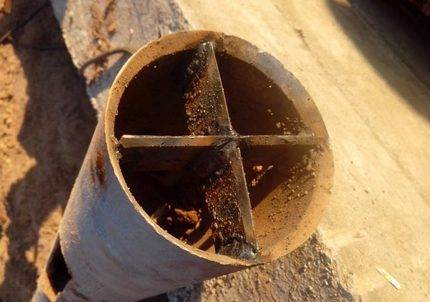

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы

Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Ударная установка с электроприводом

Для самодельных буровых установок ударного типа, дополненных электрическим приводом, в качестве опорного элемента используется рама. А оптимальный вариант силового агрегата — это асинхронный трёхфазный двигатель с редуктором. Чтобы наматывать трос, редуктор соединяется с барабаном подходящего размера.

По такому принципу можно сделать буровую самодельную машину и обеспечить наличие водяной скважины на собственном участке:

1. Заранее подготовьте необходимые инструменты. Это дрель, болгарка, сварочное оборудование и так далее.
2. Для сборки стакана буровой машины потребуется стальная труба диаметром 110-120 мм. Чем тяжелее будет элемент, тем эффективнее окажется работы всей системы. Оптимально добиться веса в 70-80 кг.
3. В нижней части трубы вырежьте острые кромки. Они по форме будут напоминать зубцы.
4. На участке, где планируется делать скважину, выкопайте яму. В ней будет опускаться стакан буровой машины.
5. Используя стальной гибкий трос, закрепите патрон на штанге. Потребуется высверлить на поверхности несколько отверстий.
6. Длину троса подбирайте в соответствии с глубиной скважины. Рассчитайте так, чтобы инструмент свободно мог падать и подниматься.
7. Чтобы убрать почву со дна водяной скважины, задействуйте желонку.

2 Нюансы и этапы работы

Бурение скважин на воду вручную проще всего выполнять шнековым способом. О нем мы и будем говорить.

Шнек для бурения можно приобрести в готовом виде: в строительных магазинах продаются уже готовые сборные конструкции, в комплекте с которыми идут наборные штанги для наращивания буровой колонны по мере заглубления в землю.

Если позволяют финансы, то можно взять в аренду шнек, оборудованный автоматическим приводом, такие устройства называются бензобуры – они существенно облегчают процесс создания скважины.

Но поскольку мы говорим о том, как пробурить скважину своими руками, что подразумевает минимальные финансовые затраты, разумно будет обойтись тем инструментом, который уже есть в наличии.

2.1 Подготовка к бурению

Итак, для бурения нам понадобится:

Очистка поднятого бура от налипшей породы

• Рыбацкий ледобур, либо бур для земляных работ;
• Самодельные буровые штанги;
• Обсадные трубы;
• Лопата;
• Тележка для вывоза земли.

Буровые штанги своими руками можно сделать на основе обычных стальных труб диаметром до 25 сантиметров. Для этого на их краях нарежьте резьбовые соединения, с помощью которых трубы будут монтироваться в одну колонну.

Шнек также необходимо оборудовать креплением — приварите к его верхней части небольшой кусок трубы с нарезанной резьбой. Также можно заточить дополнительные резцы и приварить  их к режущим кромкам бура, тем самым усилив шнек.

Определите территорию, на которой будет обустроена скважина. Лучше всего выбрать место недалеко от дома, чтобы в будущем, когда вы захотите подключить её к водопроводной системе, не пришлось мучиться с прокладыванием труб. Единственное условие, которое нельзя нарушать – минимум двадцатиметровое расстояние меду источником и туалетом, либо выгребной ямой.

2.2 Этапы бурения

Чтобы бурение скважин вручную выполнялось без чрезмерных трудностей, вам следует обзавестись помощником, так как одному справится со всем объемом предстоящей работы достаточно проблематично.

Этапы работы:

Установка обсадной трубы

1. Выполняем разметку и копаем направляющую ямку, глубиной в несколько штыков.
2. Опускаем шнек в яму и начинаем осуществлять вращательные движения, чтобы он заглублялся в почву. По мере необходимости вынимайте бур и удаляйте разрыхленную землю.
3. Начинать формировать обсадную колонну нужно после того как пройдено 1-2 метра вглубь земли. Для этого лучше всего использовать полимерные трубы с уже готовыми резьбовыми соединениями, их диаметр должен быть на несколько сантиметров больше, чем диаметр бура.
4. Как только шнек опустился на глубину, когда бурить уже неудобно, удлиняйте его буровой штангой.
5. Продолжаем наращивать обсадную колонну. Для большей герметичности конструкции можно обрабатывать соединительные швы герметиком.
6. Следите за тем, чтобы колонна находилась в строгом вертикальном положении. Если вы чувствуете, что шнек бьется об стенки обсадной трубы, выровняйте её с помощью клиньев, которые забиваются между трубой и почвой.
7. Таким образом бурение продолжается до тех пор, пока не будет достигнут водоносный слой.

обсадная колонна

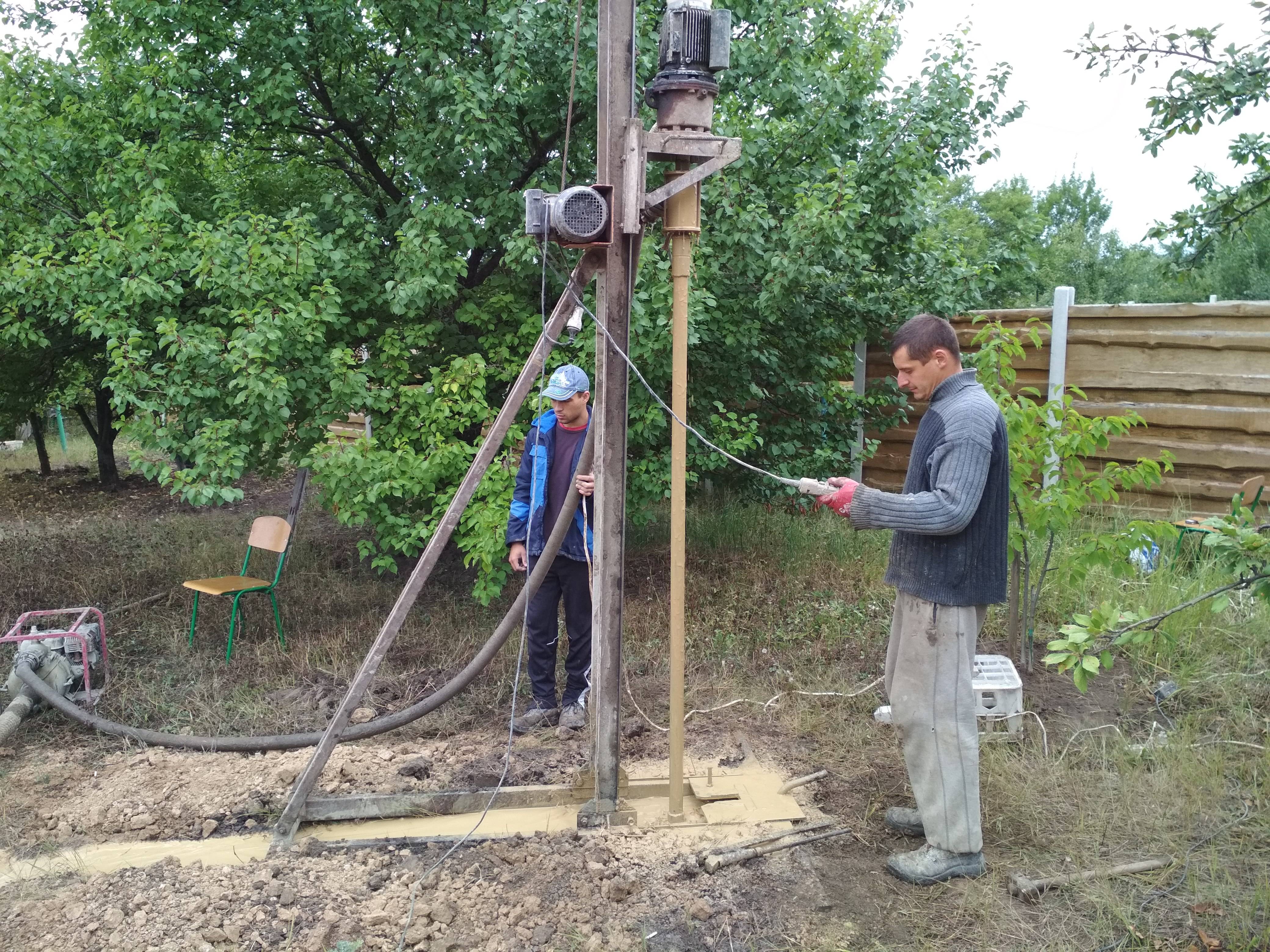

Бурение с промывкой скважины

Мастера давно применяют способ бурения, при котором забой очищается намного быстрее. Он заключается в том, что в скважину с обсадной трубой периодически по мере продвижения вглубь подают под напором воду. Рыхлый грунт размывается и вытекает на поверхность.

Промывка скважины после бурения.

Технологию усовершенствовали и создали современные бурильные агрегаты. Даже самыми простыми из них бурят скважины на глубину более 35 м. Скорость тоже превышает возможности агрегатов других типов – 10-12 м/ч.

Оборудование состоит из таких основных узлов:

• штанги с инструментом для бурения;
• привод – электрический или другого типа;
• механизм для передачи поступательного и вращательного движения;
• помпа для закачивания воды.

Особый узел для передачи движущего момента от привода на бур – вертлюг. К его подвижной части прикрепляют буровую штангу. Специальный патрубок служит для подсоединения помпы, которая подает раствор для промывки. Он проходит через это устройство и дальше по буровой штанге в скважину. Такой способ промывки называют прямым. Грязь поднимается по скважине и вытекает.

Промывка обратным способом более эффективная. Раствор подается помпой прямо в устье скважины. Затем содержимое откачивается насосом. Водоносный пласт вскрывается при таком методе лучше, дебит воды больше. Сама технология трудоемкая и сложная.

Составляющие

Выбор места для бурения скважины.

1. Вертлюг. Специальное приспособление, через которое подается буровой раствор к шлангу. Шланг находится внутри штанги. Изготовить эту деталь самостоятельно не получится, так как для этого требуется наличие специального оборудования (токарный станок).
2. Штанга. Данное приспособление необходимо для того, чтобы передавать вращение, создаваемое ручным трудом или ротором непосредственно к самому буру. Как описывалось ранее, через штангу идет шланг, по которому, в свою очередь, поступает раствор. Его длина обычно составляет 1,8 метра. Тем не менее длину можно свободно нарастить при помощи замков с прямоугольной резьбой.
3. Лопастный бур. Чаще всего имеется две лопасти, при вращении которых и происходит непосредственно само бурение. Также имеются и специальные приспособления — желонки, которые нужны для бурения водоносных сыпучих и мягких грунтов. Помимо этого, желонка необходима для того, чтобы очищать прорытую скважину от всего освобожденного грунта. Принцип ее работы прост. В желонке есть клапан. Когда она опускается вниз, нужно нажать на клапан, и желонка будет удерживать захваченное количество освобожденного грунта.
4. Вышка. Высота вышки может достигать 5 метров. На самом верху находится канатный блок, а конструкция представлена в виде треноги. При ударном бурении также используется балансир, который представляет собой плотный деревянный брус.

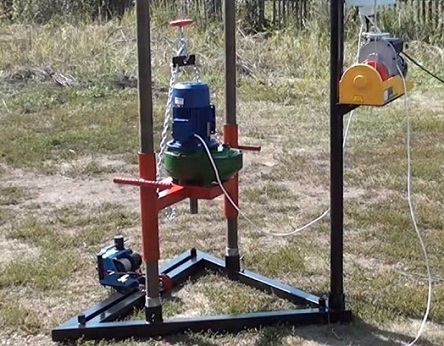

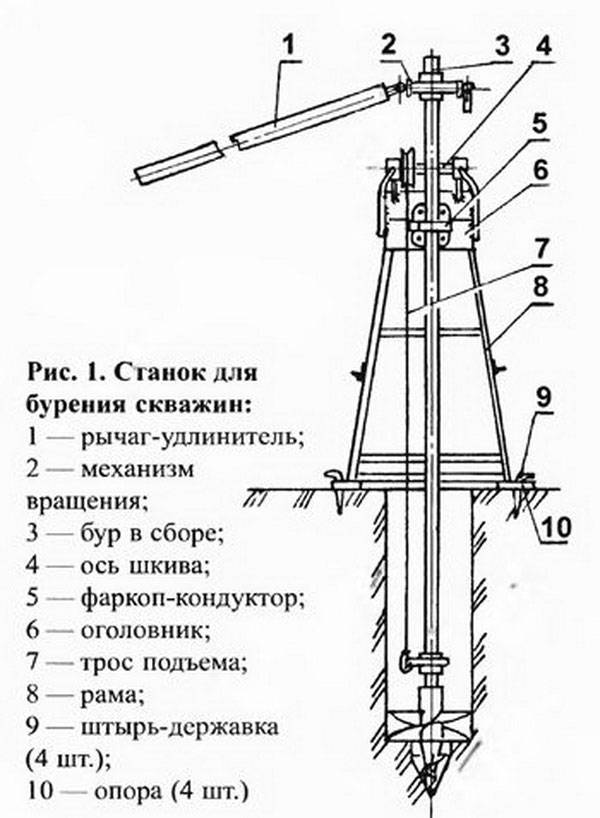

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).

• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

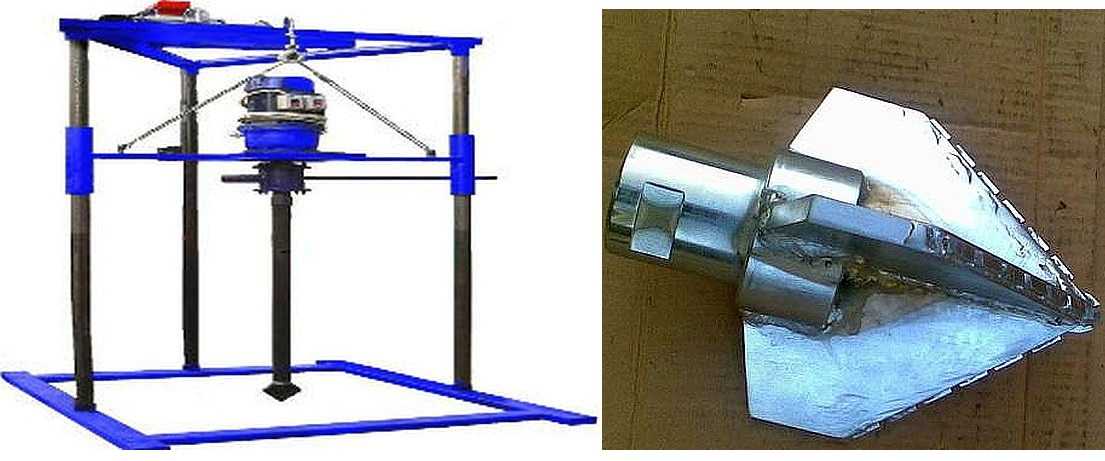

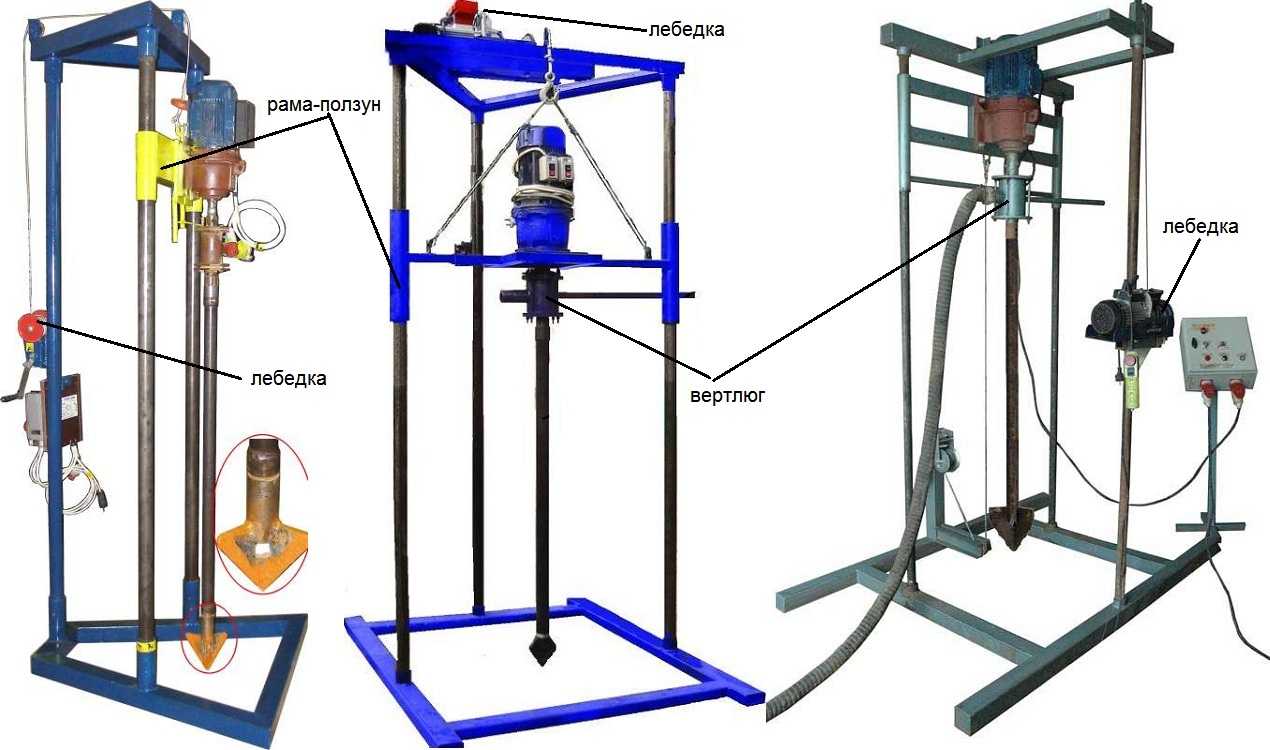

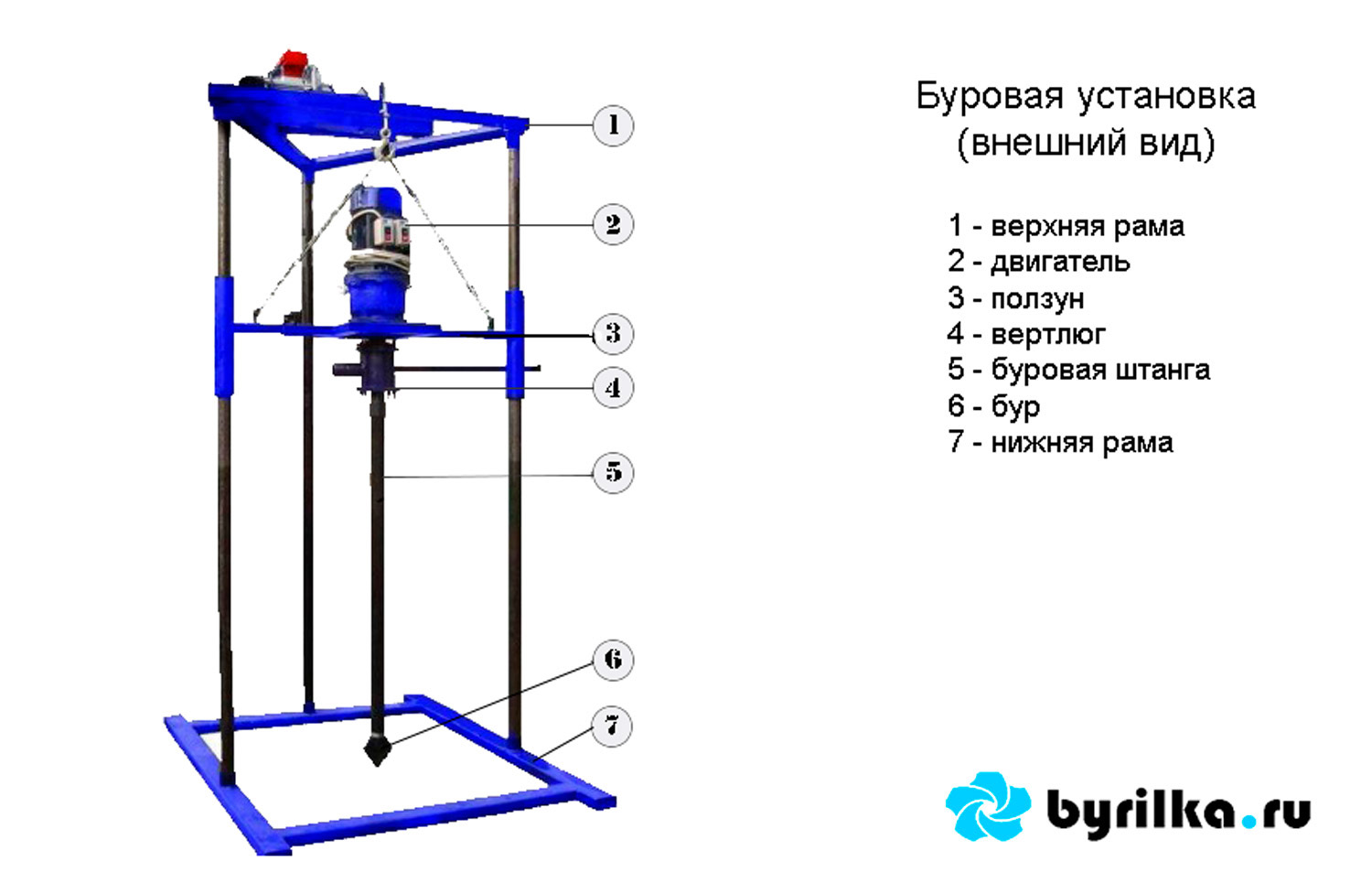

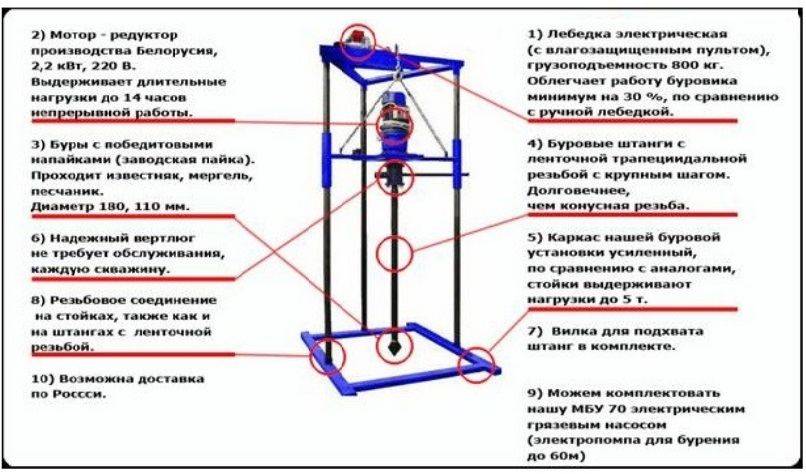

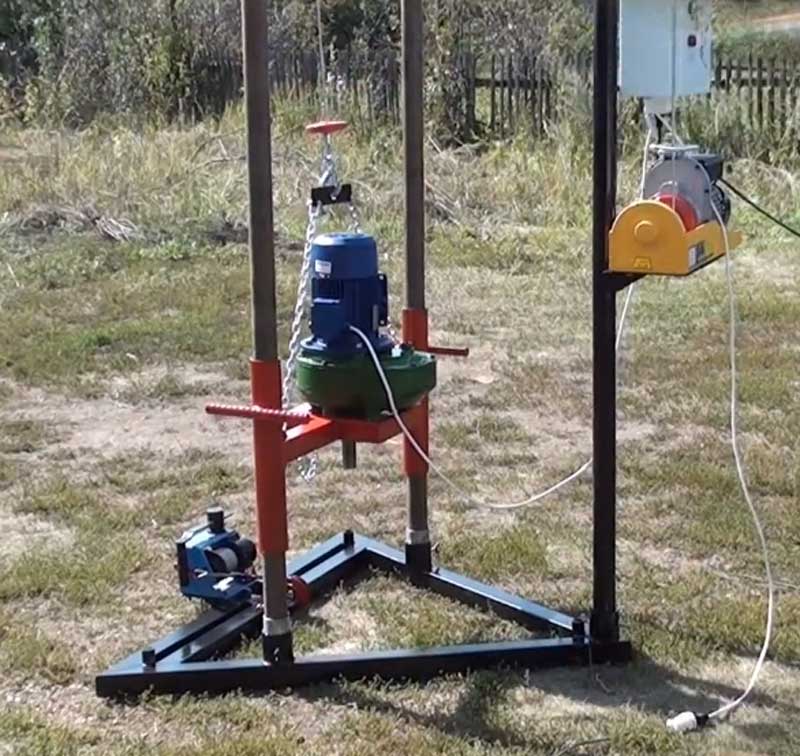

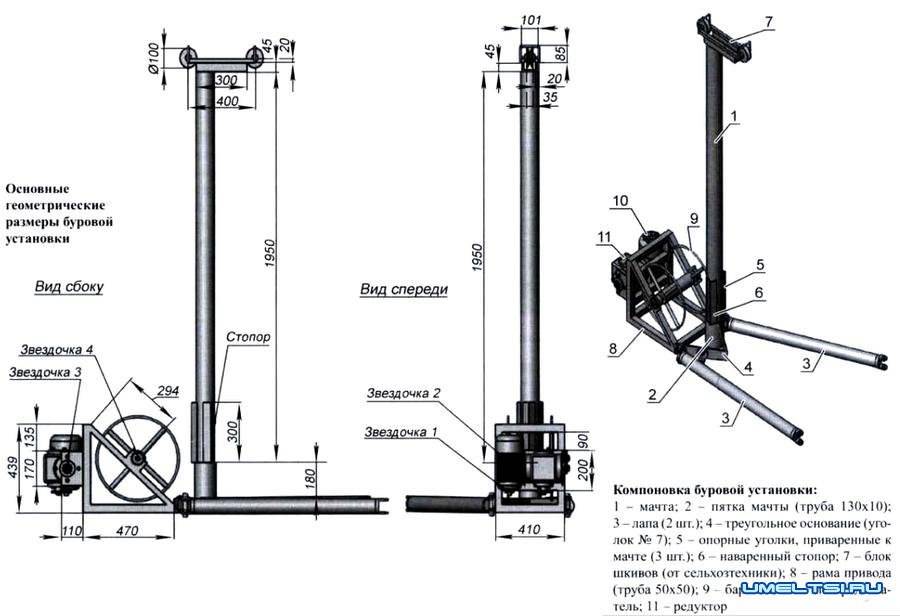

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется

Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

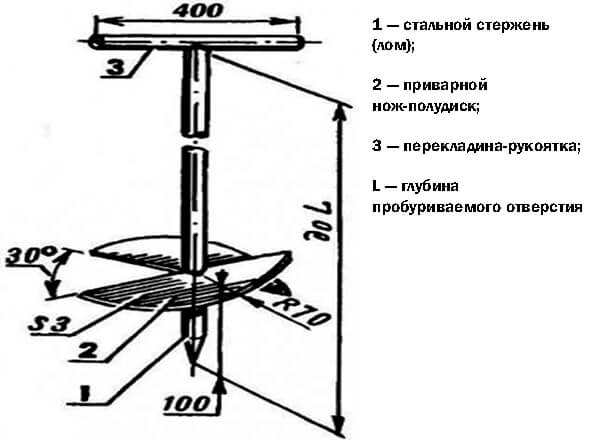

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

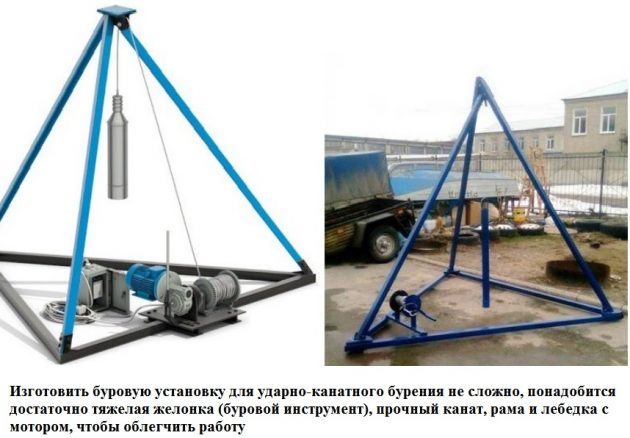

Бур для ударно-канатного бурения своими руками

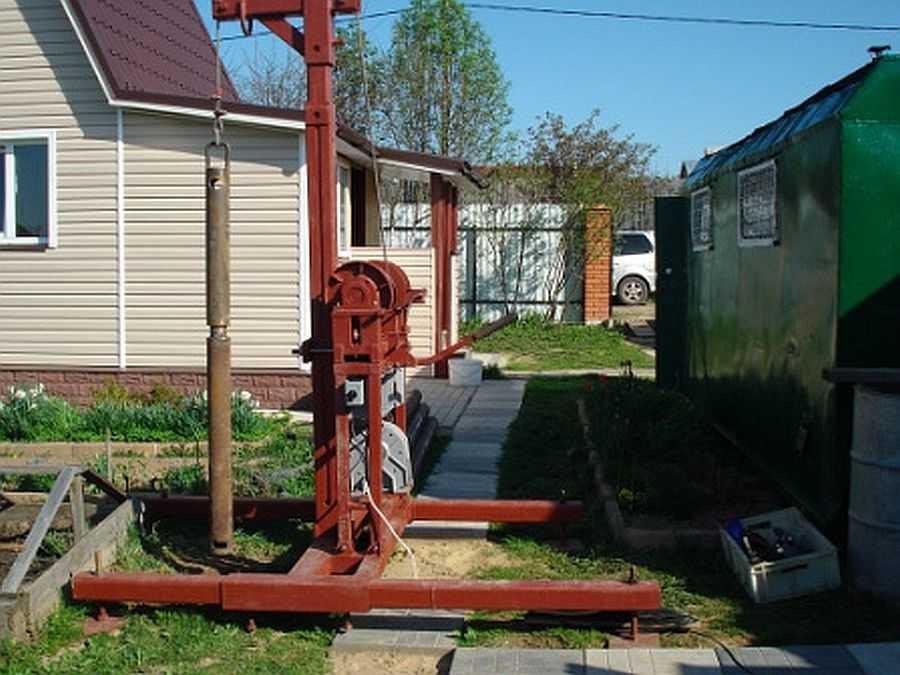

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

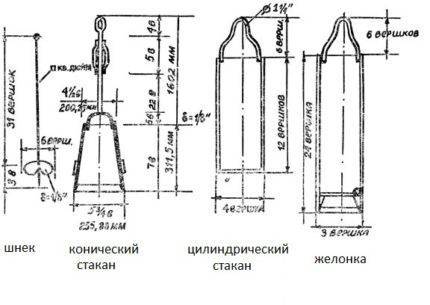

• Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.

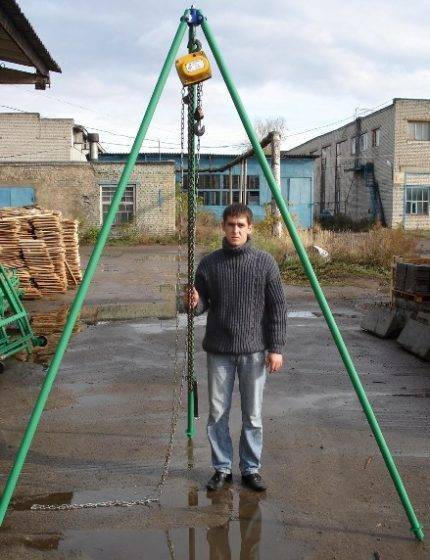

• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

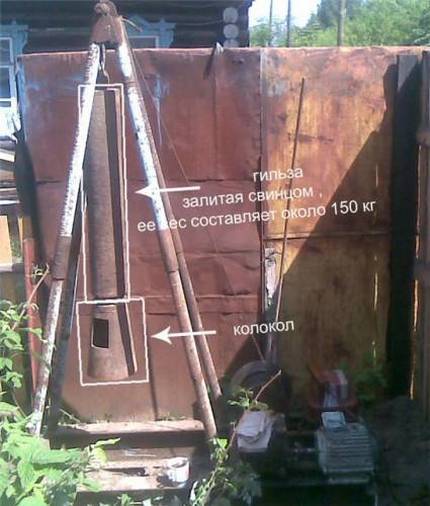

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

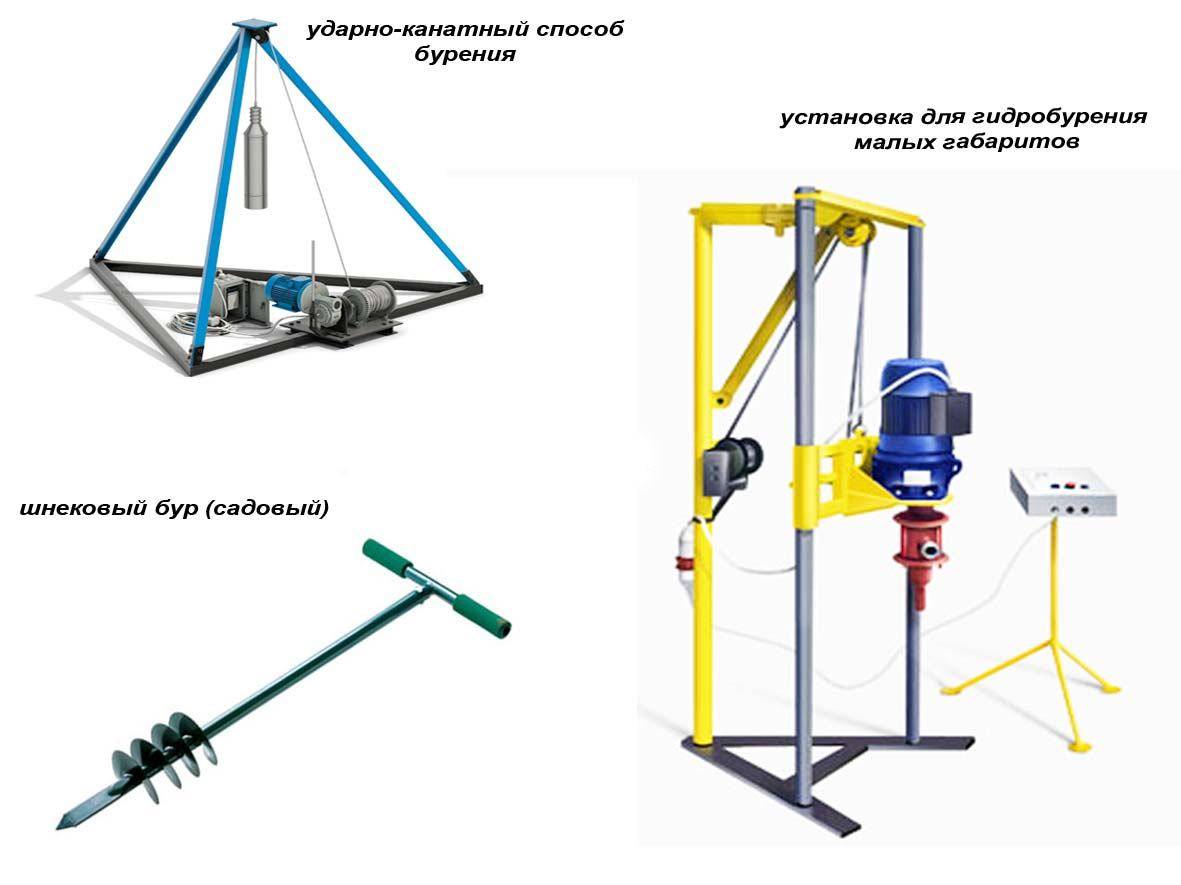

Общие сведения о буровых установках

Состав конструкции

1. Ударная установка. Представляет собой каркас треугольной конструкции с прочным основанием, к которому крепится гибкий трос с байлером и стамеской. Подобные установки легко поставить и они будут надежно выполнять свою работу.
2. Винтовая установка. В оборудование включен буровой шнек для земляных работ в необходимом объеме без дополнительной промывки водой.
3. Роторные установки. Производственное оборудование, обеспечивающее гидравлическое бурение. Ручная роторная установка является самым доступным вариантом, в котором не используется электродвигатель, а все буровые работы выполняются вручную. Она компактна и подвижна, поэтому она легка в транспортировке и может быть использована в местах с трудными подъездными путями.

Преимущества самодельных буровых установок

Преимуществ у такого оборудования много:

• компактный размер и легкий вес;
• простота конструкции;
• высокая эффективность и универсальность;
• доступный транспорт, быстрый сбор и разбор;
• отсутствие негативного влияния на ландшафт местности, где разрабатывается скважина;
• подключение к стандартной сети или  любому независимому источнику питания;
• относительно небольшая цена устройств, сделанных своими руками;
• высокая ремонтопригодность.

Взять технику в аренду

Если приобретение такого агрегата для вас будет нецелесообразно ввиду разовости работ, то следует подумать о возможности взятия бурильного устройства в найм, или приобретения в лизинг. Аренда позволяет выполнить поставленную задачу в кратчайшие сроки и при этом сэкономить значительную сумму. Дело в том, что в стоимость аренды входит и оплата труда оператора и его помощника, и таким образом, вам не придется отправлять своих сотрудников на несвойственные их профилю работы.

Цена аренды буровой техники зависит от многих факторов, среди которых: объем работ, длительность эксплуатации, место, число работников, обслуживающих систему. В среднем стоимость одной смены начинается от 2000–2500 тысяч рублей.

Разновидности буров

Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:

• ложковый бур;
• змеевиковый бур;
• долото.

Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.

Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.

Долото способно разрушить каменистую породу

При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура. Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70

Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.

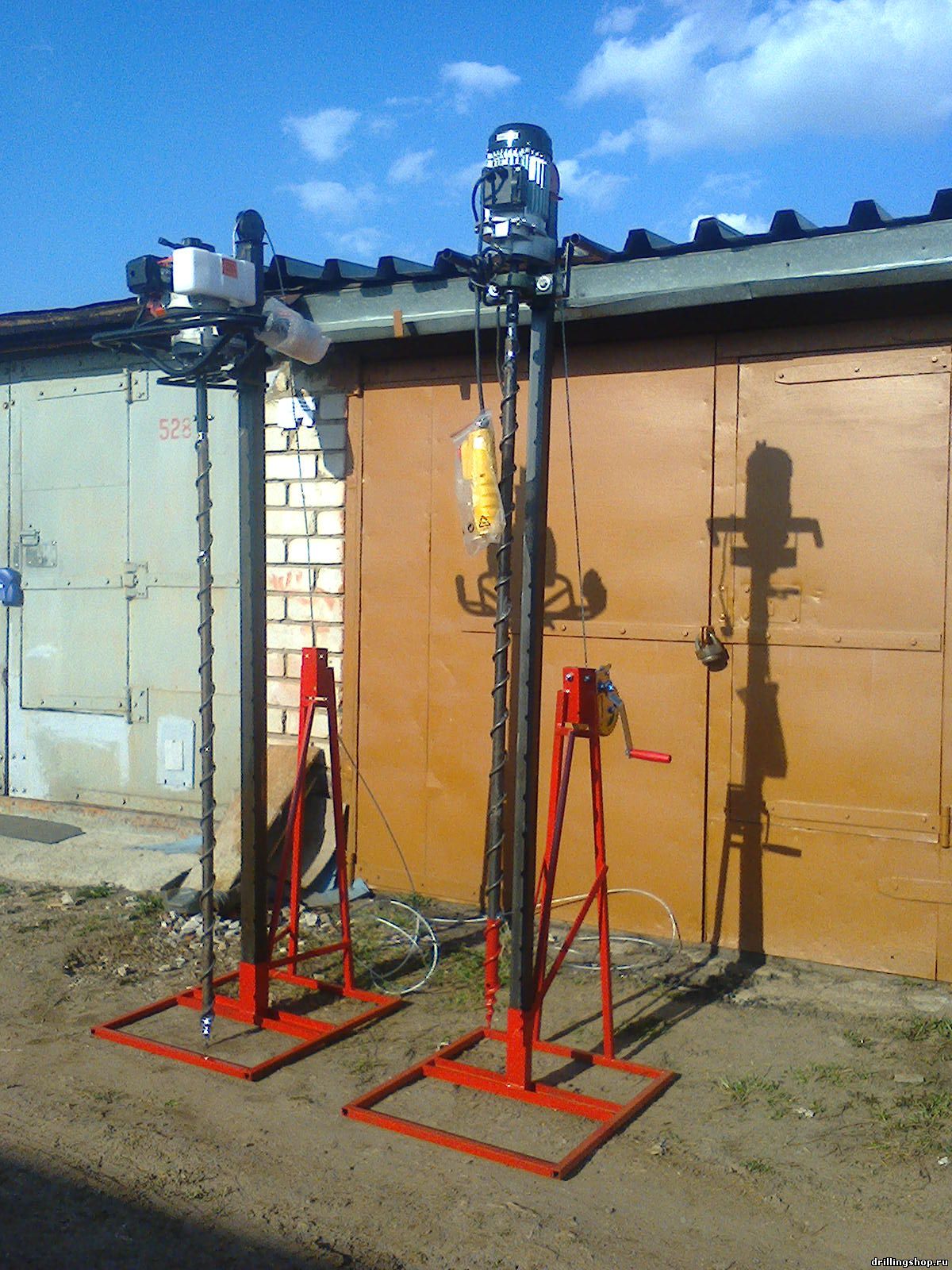

Самодельная буровая установка

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

• Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
• Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
• Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
• Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
• Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

• Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
• Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
• Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
• Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Процесс изготовления бурового оборудования

Создание механизма включает в себя:

• Изготовление бура.
• Сварка рамной конструкции.
• Монтаж электрооборудования.

Изготовление бура

Порядок работ:

Размеры и устройство самодельного бура

• На концах ручек с помощью плашек нарезают резьбу длиной 2,0—2,5 см.
• Ручки вставляют в боковые входы крестовины.
• В нижний конец вкручивают сгон.
• К сгону присоединяют трубу диаметром 15 мм.
• К концу патрубка приваривают наконечник из двух треугольных стальных пластин.
• К крестовине присоединяют шланг для подачи воды.

Для соединения шланга с крестовиной используют переходник. Между переходником и крестовиной вставляют резиновую прокладку.

Сборка рамы

Для сварки рамы используют металлические профили квадратного или круглого сечения. Все элементы конструкции сваривают между собой в единую пирамидальную конструкцию.

На вершину рамы навешивают блок. Через блок натягивают стальной или пеньковый канат. К канату присоединяют буровой снаряд. К основанию рамы приваривают платформу для крепления электродвигателя.

Рама для ручного мотобура

Электрооборудование

Через отверстия в платформе прикручивают опоры электродвигателя. Мощность силового агрегата составляет 1,0—3,0 кВт. Для регулировки скорости вращения лебедки используется редуктор. Устройство через фланец присоединяют к валу электродвигателя.

Источником питания служит розетка сети переменного тока 220 В, либо автономный электрогенератор.

Буровая установка ударно-канатного бурения

Сборка малогабаритной буровой установки с ручным приводом

Станок для бурения скважин можно изготовить своими руками.

На первом этапе потребуются следующие инструменты и материалы:

• труба диаметром 100 мм;
• пластины из металла;
• разборная штанга;
• тройник;
• муфта;
• лебедка;
• сварочный аппарат;

Порядок работы:

1. С одной стороны трубы приваривают стальные пластины в форме наконечника. Если есть шнек, то можно сначала приварить его, а к нему крепить металл.
2. С другой стороны нарезают резьбу.
3. Сверху на трубу накручивают тройник.
4. Устанавливают разборные штанги, которые делают из отрезков трубы. Они будут накручиваться в процессе работы, по мере опускания бура на большую глубину. Участки соединяют между собой муфтами. Сечение штанги может быть круглым или шестигранным, применение того или иного вида зависит от нагрузки.
5. При большой глубине бурения изготавливают вышку-треногу из металла или дерева. В ее верхней части формируют отверстие, через которое будет перемещаться штанга.
6. Для подъема штанги с большой глубины устанавливают лебедку.

Изготовление установки для бурения с электрическим приводом

Такая установка отличается более сложной конструкцией.

Для ее изготовления потребуются следующие инструменты и материалы:

• бур;
• стакан;
• каркас;
• электродвигатель;
• сварочный аппарат;
• болгарка.

Порядок монтажа следующий:

1. От трубы диаметром 120 мм отрезают стакан. Его размер должен быть таким, чтобы обеспечить хорошую проходимость. Желательно, чтобы его вес составлял 80 кг. Утяжеление конструкции дает дополнительное преимущество в работе.
2. С одной стороны по контуру формируют треугольные зубья.
3. Изготавливают бур. Для этого используют трубу с наружным диаметром 120 мм. С одной стороны на нем формируют резьбу, а с другой прикрепляют сваркой винтовую часть.
4. К шнеку приваривают металлические пластины. Их располагают под углом, обеспечивающим оптимальную проходимость.
5. С другой стороны трубы крепят штангу.

Бур является одним из основных элементов конструкции установки. В заводских условиях он изготавливается из качественного металла, а материалом встроенных в него пластин является инструментальная сталь, прошедшая термическую обработку до твердости 60-66 единиц по Роквеллу.

С помощью электродвигателя в скважину непрерывно подают воду. Желонкой, функцию которой выполняет бур, смесь воды и почвы подается наверх.

Если требуется больший размер выступающей части, то сверху еще крепят трубу.
