Бутовый фундамент: особенности, плюсы и минусы, выбор камня, кладка своими руками

Правильный выбор бута

Бут должен быть чистым, равномерного окраса, без трещин

Чтобы бутобетонный фундамент сохранял на протяжении многих лет эксплуатации здания высокую надежность, был прочным и обеспечивал хорошую гидроизоляцию, нужно ответственно подойти к выбору бутовых камней, которые должны отвечать таким требованиям:

равномерный окрас и геометрические размеры не более 25х25 см;
чистота;
отсутствие трещин и сколов.

Геометрические размеры и форма бутового камня имеют при закладке фундамента немаловажное значение. Очень крупные камни (свыше 50 кг) могут повлиять на прочностные характеристики основания, наличие большого количества мелкого щебня приведет к увеличенному расходу цементно-песчаной смеси

Рекомендуется использовать камни относительно правильной формы с параллельными гранями.

На поверхности бутовых камней наличие сколов и трещин недопустимо – это отрицательно отразится на целостности всей конструкции фундамента.

Грязь и заселение микрофлоры на бутовых камнях будет снижать адгезию с бетонным раствором, поэтому перед заливкой фундамента поверхность камней нужно тщательно очистить.

Преимущества и недостатки

Бутобетонный фундамент дешевле бетонного и не требует отделки

Бутобетонный фундамент по сравнению с другими видами оснований обладает такими преимуществами:

долговечность;
высокая прочность на сжатие — чем крупнее камни, тем выше прочность;
простота монтажа;
низкая стоимость — бутовый камень значительно дешевле железобетона, а цоколь, выполненный из бута, не требует декоративной отделки.

Недостатки связаны с возведением фундамента своими руками: высокая трудоемкость и длительный срок строительства.

Правильность выбора бута

Бутовый камень для фундамента.

Бутовые камни для фундаментов бывают различных размеров и качества, поэтому, чтобы обеспечить фундаменту хорошую гидроизоляцию, долголетие, прочность и надежность, важно правильно выбрать камень. Чтобы качественно уложить бутобетонный ленточный фундамент, определяют какие же именно камни подходят:

Камни, на которых находится грязь, имеют слабую адгезию с раствором из бетона, потому перед тем, как приступить к заливке, камни следует омыть водой.
По размеру камни из бутобетона должны иметь стороны двадцать на двадцать пять сантиметров
При использовании булыжников крупного размера, появляется риск снижения прочностных характеристик основы, а применение мелких камушков способствует большому расходу цементного раствора.
Выбирая материал, следует обратить внимание на наличие трещин на поверхности камня, ведь присутствие трещин или сколов отразится на качестве и целостности всей конструкции

Важно провести проверку прочности камня. Для этого, молотком с небольшим усилием ударяют по булыжнику и смотрят, если камень сохранил свою целостность, он годится к применению
Если же камень раскрошился, то это свидетельствует о низком качестве товара

Для этого, молотком с небольшим усилием ударяют по булыжнику и смотрят, если камень сохранил свою целостность, он годится к применению
Если же камень раскрошился, то это свидетельствует о низком качестве товара.

Основные правила при работе с бутом

Во-первых, перед началом любой работы с бутовым камнем необходимо перебрать и рассортировать его по следующим признакам: По размерам, что позволит при выполнении кладочных или отделочных работ правильно укладывать камни, обеспечивая максимальные прочностные характеристики конструкции.
По цвету

Особенно это важно, если бутовый камень будет служить отделочным материалом. Это позволит подобрать цветовую гамму соответствующие дизайнерскому замыслу по отделке конструкций.. Во-вторых, необходимо произвести тщательную зачистку поверхности камней от грунта, строительного мусора и вкраплений органических материалов (веток, листьев и т

п.) которые могут нарушить однородность кладки, снизить прочностные характеристики или испортить внешний вид.
В-третьих, нужно учитывать, что бутовая кладка – это не ремесло, это искусство сродни искусству скульптора, поэтому не нужно ставить временные рекорды, которые могут испортить весь замысел. Вдумчивое распределение камней в кладке стены или по её поверхности при отделке превратит здание в произведение искусства

Во-вторых, необходимо произвести тщательную зачистку поверхности камней от грунта, строительного мусора и вкраплений органических материалов (веток, листьев и т. п.) которые могут нарушить однородность кладки, снизить прочностные характеристики или испортить внешний вид.
В-третьих, нужно учитывать, что бутовая кладка – это не ремесло, это искусство сродни искусству скульптора, поэтому не нужно ставить временные рекорды, которые могут испортить весь замысел. Вдумчивое распределение камней в кладке стены или по её поверхности при отделке превратит здание в произведение искусства.

Как сделать бутовый или бутобетонный фундамент?

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

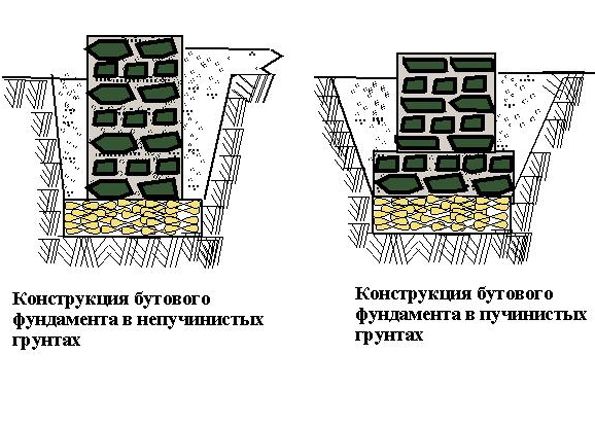

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

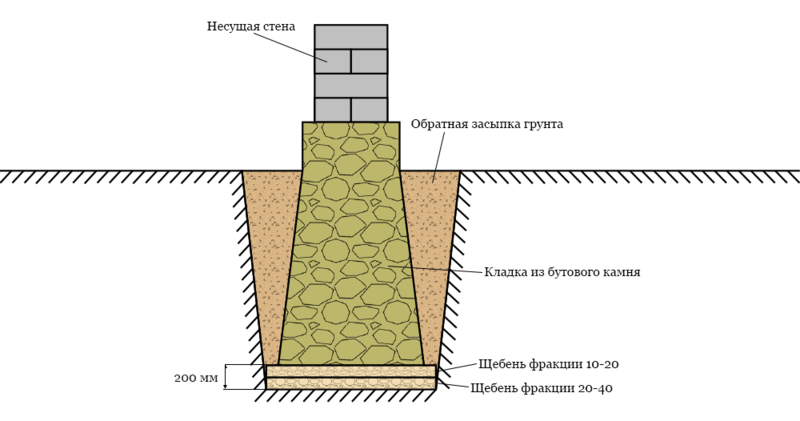

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

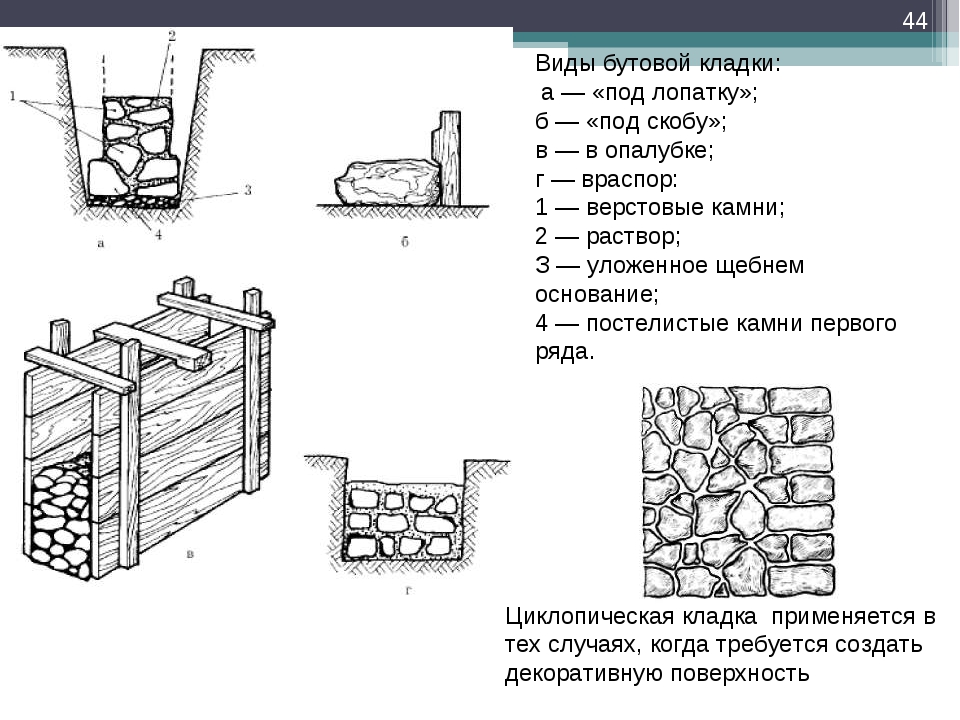

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Устройство бутобетонного фундамента

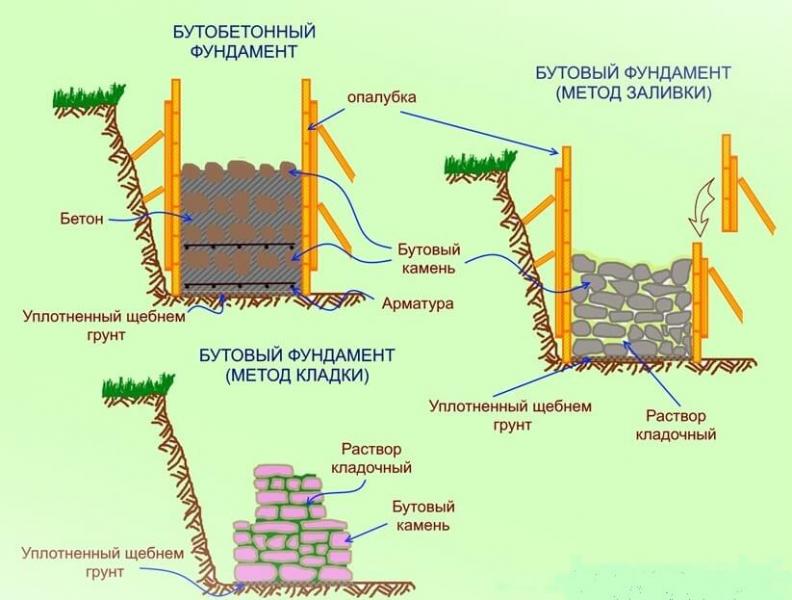

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

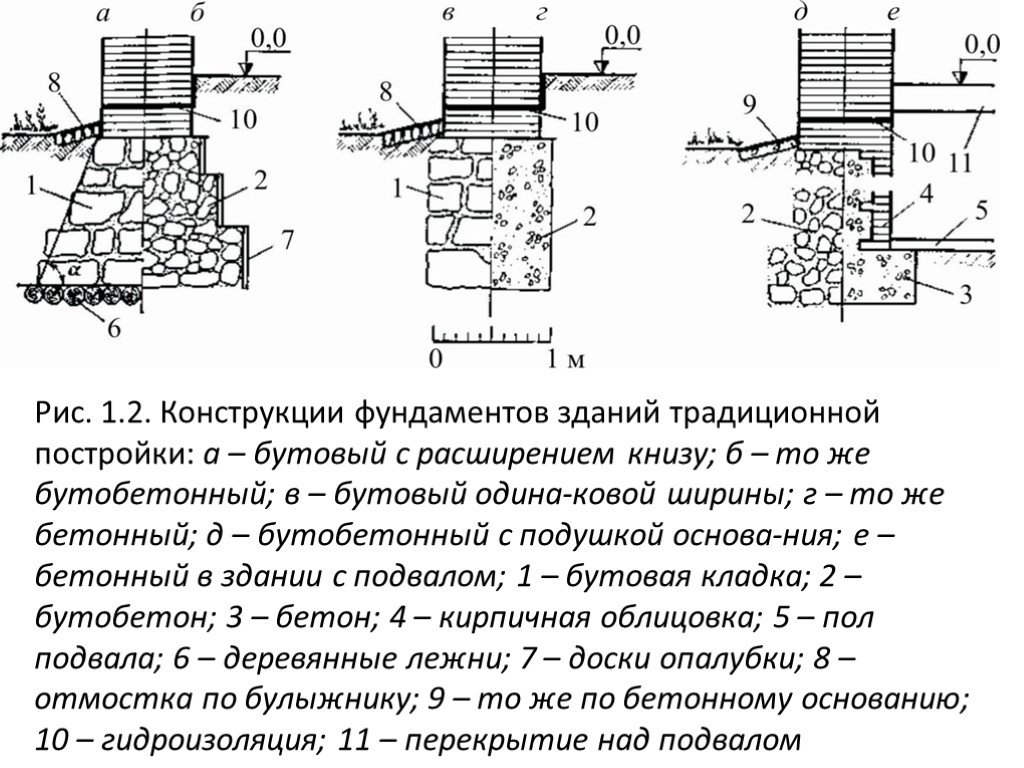

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 – изоляция, 2 – бутовый камень, 3 – кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Как сделать бутовый фундамент своими руками?

При проведении работ по возведению бутового фундамента необходимо следовать пошаговой инструкции, а также приобрести все необходимые материалы и инструменты.

Щебень будет использоваться для заполнения пустот, возникающих при укладке камней, песок нужен для приготовления раствора, а также для укладки под него подушки, даже если основание неглубокое. Кроме того, для проведения работ потребуется гидроизоляция. В качестве такого материала может использоваться рубероид или любое другое изделие.

Технология закладки бутового фундамента включает в себя следующие работы:

Устройство траншеи

Стоит обратить внимание, что ее ширина не должна быть меньше 2,5 метров. Эта необходимость обусловлена большими размерами породы. Базовая лента будет около 0,5-0,6 м

С внутренней стороны ленты оставляют выемку около 0,7 м, а с внешней — 1,2 м, которая поможет сдвинуть опалубку. Для бетонирования с каменной кладкой опалубку необходимо делать по размерам, соответствующим высоте цоколя здания. Внутренняя поверхность досок покрыта пленкой, которая предотвратит затекание бетонного раствора через щели между досками. Также он не позволит древесине впитывать влагу из состава

Базовая лента будет около 0,5-0,6 м. С внутренней стороны ленты оставляют выемку около 0,7 м, а с внешней — 1,2 м, которая поможет сдвинуть опалубку. Для бетонирования с каменной кладкой опалубку необходимо делать по размерам, соответствующим высоте цоколя здания. Внутренняя поверхность досок покрыта пленкой, которая предотвратит затекание бетонного раствора через щели между досками. Также он не позволит древесине впитывать влагу из состава.

Укладка щебня осуществляется по следующей схеме:

после укладки пленки на дно заливается раствор;
выкладывается два ряда камней, следует подбирать элементы одинакового размера;
затем заливается слой раствора, который необходимо разровнять;
перевязку наружной или внутренней стороны проводят обвязочным рядом;
после этого укладка осуществляется продольными слоями;
углы конструкции связаны камнем.

В процессе работы с раствором следует контролировать заполнение всех имеющихся пустот

Чтобы избежать необработанных участков, важно подготовить пластичную смесь для работы. Для повышения этого показателя применяют различные добавки, например, пластификаторы для бетона или моющие составы. Фундамент из бута бетонируется по следующей схеме:

Фундамент из бута бетонируется по следующей схеме:

на дно траншеи заливается слой бетона, его толщина должна быть около 300 мм;
после чего укладывается камень, слой породы должен быть 200 мм;
для погружения породы в состав необходимо использовать арматурный стержень или специальный инструмент;
остальные 500 мм фундамента заливаются без кладки камня. Стальные стержни используются для усиления конструкции.

Этапы и технологии монтажа

Основа технологии возведения бутобетонного фундамента мало отличается от порядка строительства любого другого ленточного основания, но имеет и свои нюансы.

Определение типа грунта, разметка, траншеи

Любой фундамент начинается с определения типа грунта. Так, сухой глинистый грунт имеет значительно большую несущую способность, нежели пылеватый песок. Несущая способность грунтов напрямую влияет на ширину подошвы фундамента. Чем более пылеватый и влажный грунт – тем шире должен быть фундамент. Тип грунта определяется посредством организации геологических изысканий, но может выясняться и народными способами, коих множество. За этапом определения грунта следует стандартная разметка и копка траншеи, в соответствии с произведенным расчетом или проектом.

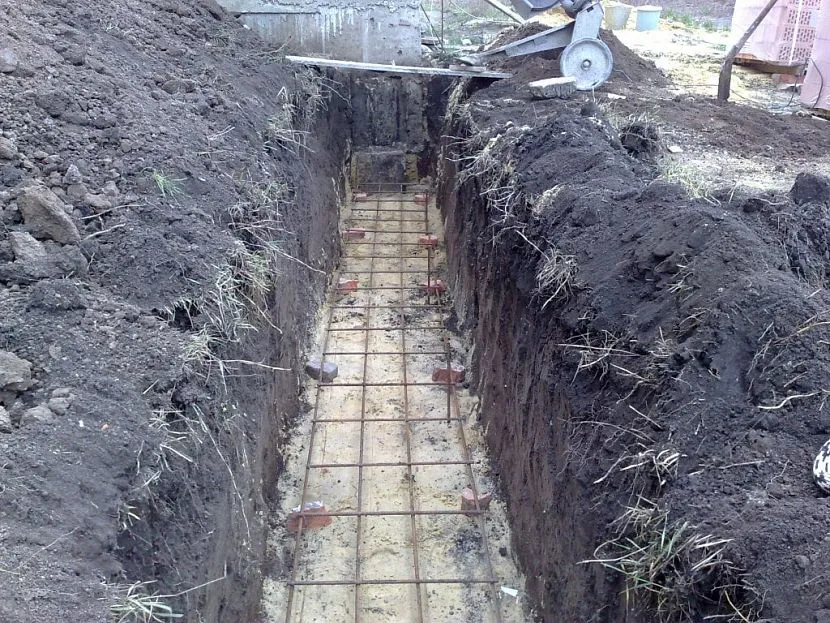

Устройство траншеи с подушкой и армированием нижнего слояИсточник Stroyimdom.com

Устройство и характеристики основания

Так как бутобетонный фундамент не рассчитан на возведение тяжелых кирпичных сооружений, то в целях минимизации воздействия сил морозного пучения его глубина залегания должна составлять 30-50 см от уровня земли. Высота цоколя определяется архитектурными решениями, оптимально – 30-40 см. Толщина фундамента, согласно общепринятым нормам, должна быть не менее, чем на 10 сантиметров шире толщины несущих стен, но не менее 30 см.

В случае если тип грунтов и высота поверхностных вод позволяют, то дно траншеи следует сделать на 8-10 см шире, чем её устье. Это позволит облегчить будущую работу по утапливанию камней в бетоне, а также увеличит несущую способность фундамента.

Установка опалубки

В зависимости от типа грунтов опалубка устанавливается поверх или враспор траншеи. Если грунты слабые – песчаные или супесчаные, то опалубка устанавливается внутрь траншеи для предотвращения обрушения её стенок.

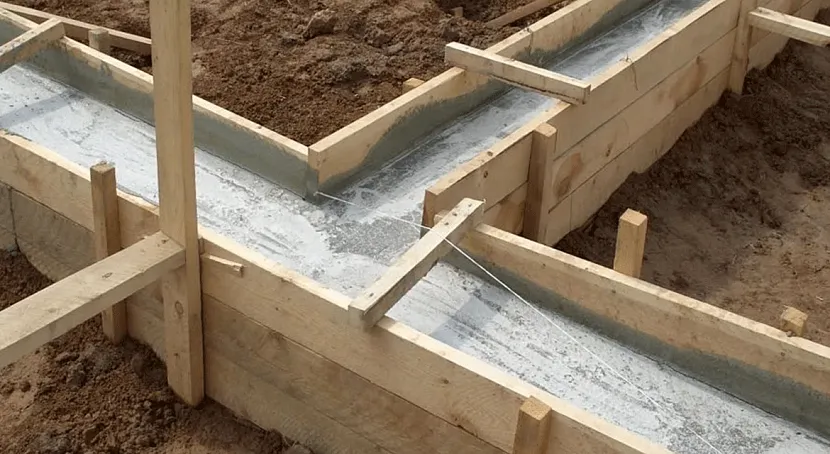

Фундамент с применением опалубкиИсточник Samastroyka.ru

Создание подушки

Для минимизации сил морозного пучения, действующих на фундамент в зимний период, а также увеличения несущей способности грунтов, рекомендуется организовать подушку на дне траншеи. Песок и щебень укладывается на дно слоем не менее 20 см и трамбуется вручную, либо с использованием бензотрамбовочной машины. Поверх готовой подушки заливается тонкий слой (2-5 см) легкого бетона марки М75-М100.

Заливка бетона и укладка камней

После застывания подбетонного слоя начинается основная заливка бетоном марки М400. Толщина каждого слоя ~ 20 см. Сразу после заливки, в бетоне утапливаются бутовые камни, выдерживая между ними расстояние не менее 5 см по горизонтали.

Толщина последующих слоев подгадывается так, чтобы бетон целиком покрыл предыдущий слой камней, а новый ряд был погружен лишь наполовину. Раз за разом следует дожидаться затвердевания предыдущего слоя, но не менее 24 часов.

При заливке последнего слоя камни укладываются заранее, что позволяет сделать чистовую заливку с первого раза. Таким образом, не придется угадывать необходимое количество бетона. Ведь если предварительно залить бетон по верхнему уровню, а затем утапливать в нем камни, то под действием архимедовой силы бетон будет переливаться через край опалубки.

Устройство отмостки

Под действием сил морозного пучения бутобетонный фундамент подвержен более ускоренному разрушению, относительно иных типов оснований. В период весенних оттепелей или резких зимних заморозков, талая вода, попавшая к стенке фундамента, а также под его подошву, замерзает, расширяясь в объеме. Вкупе с силами морозного пучения грунта, результирующие силы, воздействующие на фундамент, могут привести к его повреждению.

Во избежание проникновения дождевых и талых вод под землю по всему внешнему периметру фундамента устраивается бетонная отмостка, шириной не менее 80 см. Благодаря этому, срок службы бутобетонного фундамента значительно возрастает.

Отмостка так же может быть выполнена с применением бутового камняИсточник Dom-otmostka.ru

Видео описание

Фундамент: бетон, бутовый камень и блоки.

Утепление фундамента

В зимний период времени бутобетонный фундамент подвержен быстрому промерзанию, что снижает теплосберегающие свойства дома. Во избежание этого, наружную поверхность фундамента и цоколя рекомендуется утеплить водонепроницаемыми материалами, например, экструдированным пенополистиролом.

Устройство фундамента в зимнее время

Устройство бутобетонного фундамента зимой допустимо при соблюдении следующих условий:

работы проводятся в ясную погоду, так как бутовый камень должен быть очищен от снега и наледи.
бетон должен содержат специальные «зимние» добавки;
температура бетона в момент заливки не должна быть менее 5 градусов.

Особенности конструкции

Что такое каменный фундамент? Это основание дома, сооруженное из природного камня, пустоты в нем заполняют щебнем мелкой фракции, а для сцепления используют цементно-песчаный раствор. Эксперты утверждают, что такая опорная конструкция по своей прочности и долговечности превосходит обычный ленточный фундамент в несколько раз.

Особенность сооружения в том, что природный камень нельзя разделить на определенные категории в зависимости от формы и размера отдельных элементов. Уровень прочности не зависит от формы камней, используемых для строительства фундамента из природного камня. Бутовый камень используют в строительстве одно- и двухэтажных зданий:

затрачивая минимум финансовых средств;
не пользуясь строительной техникой;
не нуждаясь в помощи высококвалифицированных специалистов.

Еще одна положительная черта, отличающая натуральный камень – внешняя привлекательность и эстетичность. Цоколь, сооруженный из булыжника, не нужно штукатурить, что сокращает материальные и физические затраты.

Возведение фундамента из камня имеет смысл на грунтах различного типа:

суглинистых;
песчаных;
глинистых.

Чаще всего, сооружая основание для дома, используют бутовый камень или булыжник.

В таких условиях срок эксплуатации постройки составляет не менее 50 лет, что во многом зависит и от качества камней для фундамента.

Оправдано использование бутового камня для сооружения фундамента в местности, богатой этим природным материалом. Это связано не только со значительным сокращением материальных затрат, но и с особенностями грунта, отличающегося в таких местах повышенной прочностью.

В целях укрепления конструкции применяют арматурные составляющие, которые внедряют в само основание перед заливкой цементного раствора. В таком случае сооружение будет служить на протяжении длительного времени, не требуя дополнительного ухода. Выбирая камень достаточно с помощью обычного молотка или кувалды проверить его на прочность.

Временные затраты связаны с подготовкой элементов. Каждый камень придется тщательным образом очистить от любых загрязнений и дополнительно промыть водой для обеспечения качественной связки цементного раствора с элементами конструкции.

От использования известняка нужно отказаться, так как он не отличается высокой прочностью.

Глубина промерзания

Важнейшими факторами при строительстве фундамента является глубина промерзания грунта и состав этого самого грунта на участке строительства. И вот почему.

Глинистые грунты имеют неприятную особенность сильно увеличиваться в объеме в результате промерзания. Влага, находящаяся в таких грунтах, замерзает, а при замерзании воды, как известно, ее объем увеличивается. В результате грунт начинает пучиться и все эти его перемещения передаются непосредственно на постройку.

ВАЖНО! Пучинистый грунт при промерзании может увеличиваться в объеме до 10%!

Поэтому при строительстве на таких грунтах подошву фундамента заглубляют ниже отметки промерзания, чтобы фундамент опирался на надежное основание, которое залегает довольно глубоко и не промерзает в зимний период. Если этого не учесть, то результатом строительства будут треснувшие стены, разрушение конструкций и необходимость трудозатратного ремонта всей постройки.

Определить пучинистость грунтов можно опираясь на самостоятельное исследование грунтов на участке и на наличие влаги в разные периоды года. Так, например, если повышение уровня грунтовых вод происходит только в весенний период, это не так страшно, так как не приведет к вымораживанию фундамента. Обычно на таких участках лужи и грязь появляются лишь в период весеннего снеготаяния. Если же в течение всего года грунт на участке имеет достаточно высокую влажность, то это плохой признак.

Кроме того, следует обратить внимание на состав грунта, который можно визуально определить по скручиванию колечка из небольшого кусочка грунта, из которого скатывают “колбаску” и потом пытаются согнуть из нее колечко. Глинистые и суглинистые грунты легко скатываются, почти не распадаясь сгибаются в колечко. Песчаный грунт скатать не получится – он будет крошиться на песчинки

Песчаный грунт скатать не получится – он будет крошиться на песчинки.

Определив состав грунтов, принимают решение о глубине заложения подошвы фундамента.

Поскольку высота бочки составляет 85 см, то опустить такой фундамент, ниже глубины промерзания получится разве что в районах южных регионов, где зимой грунты практически не промерзают или промерзают на небольшую глубину. В других случаях лучше поставить дом или баню на винтовые сваи или на фундамент по технологии ТИСЭ.

Нужно ли армировать фундамент из бутового камня?

Если фундамент достаточно высокий, то армирование просто необходимо. Для этого подойдет арматура сечением 8-12 миллиметров. Количество прутков арматуры, которая пойдет на армирование бутового фундамента, прямо зависит от толщины самого фундамента. Как правило, достаточно 1 прутка на 10-12 сантиметров ширины фундамента. Если у вас фундамент «в полтора кирпича», то есть толщиной около 380-400 сантиметров, то достаточно 3 прутков 10 арматуры. Отдельные части арматуры нужно сваривать внахлест, толщина нахлеста должна быть не меньше 10-ти диаметров арматуры (то есть арматура 10мм сваривается внахлест на 10 сантиметров).

Фундамент для облицовки плиткой

Сначала берёте лист бумаги и две ручки красную и синюю и начинаете рисовать в пропорции.Высоту цоколя под облицовку считаете кратно количествам резов , отталкиваясь от размера плитки и ширины пропилов.Очерчиваете на плане край бетонной стяжки синей ручкой, толщину облицовки-красной.Производите укладку плитки по верху плиты на бумаге с нависанием не менее 2 сантиметров над боковой облицовкой с учётом размеров плитки с наименьшим количеством резов при правильном размещении надмогильного сооружения на участке.В случае отсутствия облицовки по торцу стяжки или цоколя нависание плитки над краем стяжки сохраняете.Расчитываете количество арматуры(покупаете на плюс), досок и высчитываете внутренний объём бетона.

Утверждаете план клиенту.

Работа в поле происходит в точности с утверждённым планом.Выставив опалубку(обычно 25 доска шириной 10см, скрепляют шурупами снаружи на поперечные стяжки 40- 45 шурупом) проверяйте и выравниваете диагонали, выставляете в уровень.По цоколю высотой более 15 сантиметров кладут 4 нитки 10й арматуры-снизу 2, с верху 2 расчитывая по 2 сантиметра от верха, низа и краёв опалубки, применяя вертикальную перевязку арматурой через 30-40 сантиметров.Арматуру вязать проволокой.Жёстко раскрепляют по веху и по бокам опалубкуПри отсутствии облицовки по торцу рекомендую опалубку внутри по наружной стороне стяжки отделать с помощью степлера пергамином, растянув его ровненько,без складок.Закладываем бут с учётом чтобы он не выпирал за арматуру и заливаем жидким раствором 1 к 4м или левым миксером с монолитного строительства(дешевле и быстрей, но не всегда можно использовать)Свежезалитый раствор гоняют палкой повдоль опалубки с целью уплотнения бетона, можно даже постучать резиновой киянкой по бортам опалубки.Верх заливки выравнивают другой палкой после схода лишней воды, подсыпая более густой раствор по мере проседания уровня.

Стяжки делают толщиной не более 10см с решетчатым армированием 10й арматурой с шагом в 10см в один слой, арматуру располагают ближе к верху стяжки(2см от верха).Комбинированную стяжку с цоколем связывают с верхним поясом арматуры, предварительно засыпав лишний объём песком(под стяжкой)

Монолитный бетон можно обкладывать плиткой через неделю, самодельный через 2-3 недели.В сильножаркую погоду накрыть всю конструкцию целлофаном, дабы вода быстро не испарялась-порвёт заливку запросто.Кладут плитку на плиточный клей для наружных работ, допустим «юнис-гранит», через неделю полируют торец и выставляют надмогильное сооружение, промазывают швы и наводят лоск.Торец стяжки не подлежащий облицовке можно покрасить фасадной краской.
