Бытовые кондиционеры для квартир, домов и их особенности

Размеры блоков и качество сборки

Хороший кондиционер не может быть маленьким, он должен быть умеренно большим.

Например, внутренний блок для моделей 9000BTU, рассчитанный на 25м2, должен быть не менее 790-800мм в длину и 270мм в ширину. Иначе он не будет нормально работать и выдавать ту прохладу, которая требуется для такой площади.

Вот как выглядят два одинаковых по мощности кондиционера. Как вы думаете, какой из них будет эффективнее и тише?

То же самое относится и к наружным блокам. Разные размеры корпусов – разные размеры теплообменников.

Когда вы выбираете кондиционер в реальном магазине, попросите продавца открыть крышку внутреннего блока. Она не должна быть хлипкой и тонкой.

Цвет пластмассы должен быть ярко белым, чуть ли не слепящим, без каких-либо оттенков желтизны. Первосортный пластмасс никогда не желтит.

Под крышкой вы увидите сетчатый фильтр. Пусть менеджер снимет его, чтобы добраться до теплообменника.

Лепестки хорошего теплообменника должны быть максимально целыми, без сильных замятий.

У некачественных моделей эти лепестки настолько тонкие, что деформируются даже при малейшем касании.

Конструкция

Как устроен кондиционер, понять довольно просто, надо только изучить по отдельности составные части кондиционера: внутренний и внешний блоки.

Выносной блок

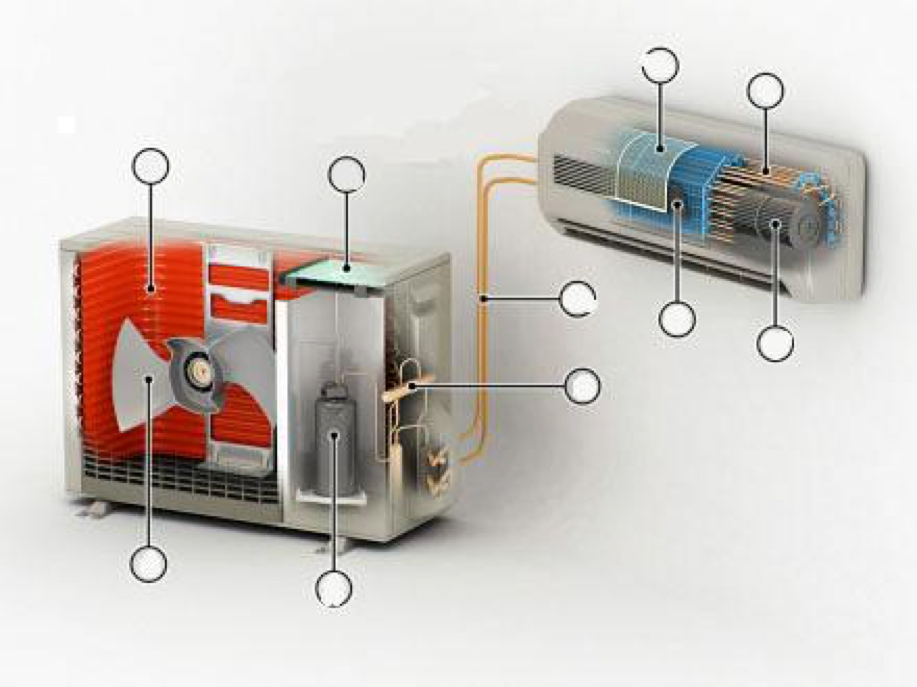

Конструкция наружного блока весьма сложная, ведь он управляет работой всей системы, основываясь на заданных режимах, которые набираются пользователем вручную. Его компоненты представлены на фото:

1. Вентилятор — его обязанности создавать обдув внутренних частей.
2. Радиатор, в котором осуществляется охлаждение хладагента, называется конденсатором, он отдает тепло потоку наружного воздуха.
3. Компрессор кондиционера сжимает хладагент и осуществляет его циркуляцию между блоками. Описание принципа работы компрессора легко найти в интернете, поэтому мы не будем перегружать статью излишними техническими подробностями.
4. Плата автоматического управления имеет такое размещение на моделях инверторного класса, у остальных — вся электроника располагается внутри внутреннего блока кондиционера.
5. Сложной конструкции клапан устанавливается только на моделях класса «холод-тепло», при включении режима обогрев, принцип действия блоков меняется зеркально.
6. Крышка, защищающая штуцерные соединения.
7. Фильтр — защищает устройство от попадания посторонних частиц, которые могли проникнуть в систему во время монтажа изделия.
8. Внешний корпус.

Корпус испарителя

Его конструкция не отличается особой сложностью.

1. Решетка из прочного пластика — сквозь нее воздух поступает вовнутрь устройства, при необходимости она удается, открывая доступ ко всем частям.
2. Сетка или фильтр — его основная задача задерживать крупные частицы пыли, находящиеся во взвешенном состоянии. Специалисты советуют чистить его несколько раз в месяц.
3. Теплообменник или испаритель — он охлаждает воздушный поток перед поступлением в комнату.
4. Горизонтальные жалюзи, регулируют направление воздушного потока. Положение регулируется двумя способами: вручную или задать колебательное движение в автоматическом режиме, тогда поток охлажденного воздуха равномерно распределяется по всему помещению.
5. Индикаторная панель, показывающая режимы работы изделия, индикаторы сигнализируют обо всех неполадках, когда работа кондиционера становится некорректной.
6. Система тонкой очистки, которая состоит из угольного фильтра для удаления различных запахов, устройства для фильтрации мелкодисперсной пыли, антибактериальные и прочие.
7. Вентилятор тангенциального класса — он способствует постоянной циркуляции воздушных масс в данном помещении.
8. Жалюзи вертикального типа — регулируют поступление воздуха по горизонту.

Микропроцессор и плата электроники, а также штуцера, к которым подключают медные трубки с циркулирующим фреоном, на фото не указаны — они находятся сзади.

Теперь вы в курсе из чего состоит кондиционер, поэтому можно переходить к краткому ознакомлению с принципом конкретной работы кондиционера.

Обогрев и другие функции

Функция обогрева точно не будет лишней в большинстве регионов России. За выбор кондиционера, который может работать при низких температурах, вы скажете себе спасибо в межсезонье, когда отопление ещё не включили, а в квартире уже похолодало. Кондиционер быстрее прогреет воздух, чем обогреватель, и при этом избавит жильцов от риска получить ожог.

Кондиционер Electrolux EACS-09HF/N3_21Y работает на обогрев при температуре до –15 °С

При выборе кондиционера с обогревом обратите внимание на минимальную рабочую температуру, то есть при каких показателях на улице устройство будет обогревать помещение. Есть модели, которые работают на обогрев только до –5 °С, а некоторые выручат и при –15 °С на улице

Конечно, второй вариант предпочтительнее. Если при этом есть функция авторазморозки наружнего блока, то вы сэкономите на вызове мастера, если детали заледенеют.

Осушение спасает, если в комнате избыточная влажность, что особенно часто бывает в жару. Этот режим поможет избежать образования плесени и неприятного запаха в квартире, а также поможет быстро высушить белье при высокой влажности воздуха.

Кондиционер Haier Pearl On/Off HSU-12HPL03/R3 с осушением

Ночной режим (Sleep, «Комфортный сон») актуален, если кондиционер стоит в спальне или детской. В этом режиме вентилятор включается на минимальные обороты, соответственно, работает очень тихо и не мешает спать. При этом устройство поэтапно поднимает либо опускает температуру до комфортной, чтобы вы не замерзли во сне или не перегрелись — зависит от режима, в котором запущен кондиционер.

Сплит-система Samsung AR09TSHYAWKNER Inverter с ночным режимом Good Sleep

Функция iFeel (Feeling и т.д.)подразумевает наличие температурного датчика не только на блоке, но и на пульте, который мы обычно кладем рядом с собой. При активации iFeel кондиционер ориентируется на показатели температуры с пульта и регулирует мощность таким образом, чтобы равномерно охладить помещение. Функция пригодится, если ваша кровать или рабочее место расположены так, что поток воздуха обходит их стороной.

Экономичный режим (Eco Operation, ECONAVI, Intelligent Eye и др.) дополнительно снижает энергопотребление благодаря использованию датчиков, которые определяют присутствие человека в комнате и в зависимости от этого регулируют температуру. Устройства с такими сенсорами стоят дороже, но в результате экономят электроэнергию, так что эко-режим будет не лишним.

Cплит-система Panasonic CS/CU-XZ25TKE Etherea Inverter с функцией ECONAVI

Регулируемые или качающиеся жалюзи (3D-поток и др.) тоже удобны, так как позволяют максимально точно настроить направление воздушного потока. Например, если вы часто переохлаждаетесь и простываете, с такой функцией можете направить поток под потолок. Особенно хорошо, если это можно сделать при помощи пульта ДУ. Продвинутые модели позволяют также направлять воздух вправо и влево, а не только вверх/вниз.

Кондиционер Mitsubishi Electric MUZ-LN25VG2-ER1 / MSZ-LN25VG2B-ER1 с Wi-Fi-модулем

На что еще обратить внимание?

• Турбо-режим позволяет быстро охладить или обогреть помещение на максимальной мощности — его наличие актуально, если у вас большая комната. Маленькую вы быстро охладите и в обычном режиме.
• Авторежим помогает поддерживать в помещении заданные параметры — они  или настраиваются пользователем (это удобнее, но дороже), или задаются системой.
• Функции для сна. Так,таймерпоможет, например, если вы боитесь замерзнуть ночью — можно настроить время отключения устройства. А если вам мешает спать даже небольшой свет, то ищите модель, у которой отключается информационный мини-дисплей на внутреннем блоке.
• Подсветка дисплея у пульта позволяет с комфортом пользоваться кондиционером в темноте — казалось бы, мелочь, но попробуйте постоянно подсвечивать пульт фонариком в смартфоне.
• Самоочистка позволяет избежать образования плесени и скопления бактерий внутри кондиционера – когда рабочий сеанс заканчивается, вентилятор сушит внутренний блок в течение небольшого промежутка времени, чтобы убрать влагу с теплообменника.
• Подключение к Wi-Fi позволяет управлять кондиционером удаленно через мобильное приложение. Есть устройства, для которых Wi-Fi-модуль является опцией и покупается отдельно. В принципе, это удобно, если вам нужно включать кондиционер заранее, например, до того, как вернетесь домой. В остальных случаях за эту опцию можно не переплачивать.

Наличие и тип фильтров

Все кондиционеры оснащаются фильтром, который призван задерживать крупные частицы пыли, но дополнительно устройства могут иметь более совершенные фильтры для очистки воздуха.

Если вы страдаете от аллергии или в доме дети, то лучше выбрать кондиционер со штатным HEPA-фильтром, который способен улавливать частицы размером от 0,1 мкм. Реальная эффективность зависит от класса: например, HEPA 13 (класс 13 по EN 1822/DIN 24183) — задерживает до 99.95%  частиц размером около 0,3 мкм, HEPA 14 — до 99,995%  частиц размером около 0,3 мкм.

Если кондиционер планируете установить в помещение, где находится плита, то стоит отдать предпочтение устройству с дезодорирующим или антибактериальным фильтром. Такой вариант очистки позволит быстро и эффективно бороться с посторонними запахами, которые неизбежны в процессе приготовления пищи.

Если выбранное вами устройство имеет функцию ионизации воздуха, то это скорее плюс для кондиционера, чем минус. Воздух в помещении будет чище и свежее, но если ионизатора встроенного нет, то это не повод отказываться от конкретного кондиционера — это не та опция, без которой вам не прожить.

Нужен ли обогрев?

Определенно, да! Конечно, если у вас не автономная система отопления, которой вы можете управлять, как захотите. Кондиционер в режиме обогрева гораздо более экономичен по сравнению с любым типом электрического нагревателя. Правда, на него стоит рассчитывать только в межсезонье при температурах до -5°С. Если мороз сильнее, эффективность обогрева падает.

Обогрев есть не только у дорогих кондиционеров: например, модель STARWIND TAC-07CHSA/XAA1 с такой полезной функцией стоит около 20 000 руб. При этом справляется с помещением до 20 м2 и может работать даже на осушение.

Какие еще опции полезны?

У кондиционеров есть множество полезных опций, на которые тоже стоит обратить внимание. Вот лишь основные. . Инверторный двигатель

Работает тише, экономит до 30% энергии. Но модели с таким мотором дороже, а за счет экономии разница окупится в лучшем случае через несколько лет.

Инверторный двигатель. Работает тише, экономит до 30% энергии. Но модели с таким мотором дороже, а за счет экономии разница окупится в лучшем случае через несколько лет.

Управление со смартфона. Можно будет включать кондиционер, например, по дороге домой, чтобы к вашему приезду уже было прохладно.

Ночной режим. В нем снижается производительность, а вместе с ней и уровень шума от устройства. Так «» не будет мешать спать.

Режим вентиляции. Без охлаждения: воздух просто циркулирует по помещению. Полезно, если в помещении в целом нормальная температура, но душно.

Сплит-система или мобильный кондиционер

Абсолютное большинство современных кондиционеров на рынке представляют собой сплит-системы — то есть устройства, в которых разделены на два блока. Во внешнем, который монтируется за пределами помещения, располагаются самые шумные компоненты, что позволяет сделать внутренний модуль и компактнее, и тише. Кроме того, ряд систем поддерживает подключение нескольких внутренних модулей к одному внешнему.

Если же вы не готовы к установке постоянного кондиционера или есть особенности в архитектуре помещения, которые осложняют монтаж, можно выбрать мобильный кондиционер. Технически он представляет собой привычный кондиционер, только более компактный, объединяющий в одном корпусе все необходимые компоненты.

Такие устройства мобильны и не требуют вообще никакой установки — достаточно распаковать покупку и подключить ее к розетке. Правда, есть еще один существенный нюанс: нужно отводить воздух от горячего конденсатора (детали, которая обычно и занимает наружный блок). Для этого придумали воздуховод: его нужно вывести в окно или дверь. Но через щель в окне в комнату будет попадать горячий воздух! Поэтому для вывода используют вставки с отверстием: это может быть оргстекло или пластиковая шторка.

Соответственно, у мобильного кондиционера два основных минуса: шумность (поскольку внешний и наружный блок размещены в одном) и необходимость что-то придумывать с выводом воздуха.

Если коротко, то сплит-система подойдет для квартиры, если вам часто требуется охлаждение помещения, а мобильный кондиционер станет оптимальным выбором для дачи или квартиры, где жарко бывает лишь периодически.

Заправка кондиционера

системы перегородок

Профилактическое обслуживание сплит-системы включает в себя ряд стандартных процедур:

• очистка и дезинфекция фильтров внутренних блоков;
• мытье наружного блока;
• диагностика рабочих параметров;
• восполнение утечек хладагента.

Этот процесс может происходить несколькими способами. Для большинства кондиционеров, работающих на фреоне R-22, достаточно небольшого запаса рабочего газа. Новые сплит-модели уже переходят на озонобезопасные фреоны: R-410A и R-407C. Эти домашние кондиционеры необходимо полностью зарядить.

Во втором случае специалист сначала откажется от системы, затем подключит баллон с фреоном и нальет необходимое количество вещества, ориентируясь на данные на шильдике и показатели шкалы.

Признаки утечки фреона

Внимательный пользователь должен знать, как вызвать мастера при «странном» поведении кулера. Это необходимо, если:

• кондиционер плохо охлаждает или долго достигает желаемых значений;
• на внешнем модуле хорошо видны маслянистые черные пятна или замерзание кранов жидкости и газа;
• при работе компрессора появляются вибрации и шумы;
• устройство переходит в режим кода ошибки или вообще не включается;
• прибор пахнет гари.

Во всех этих случаях может понадобиться обычная заправка бытовых кондиционеров фреоном.

Дополнительные функции

Режим сна

Для перехода в ночной режим на пульте выбираются нужные функции (MODE):

• устанавливается необходимый температурный режим;
• подбираются параметры для сна (SLEEP);
• выбирается необходимый уровень скорости работы лопастей (FAN);
• устанавливается нужное время срабатывания таймера (TIMER);
• регулируется положение заслонки (SWING).

Функция 3D поток

Такая функция дает возможность направлять движение охлажденного воздуха не только вниз-вверх, но и влево-вправо. Есть даже модели, направляющие воздушный поток туда, где находится пульт.

Таймер

Это отличное решение для тех кто хочет вернуться домой, где будет свежо и прохладно. Достаточно установить время включения и выключения и кондиционер охладит ваш дом к вашему приходу.

Функция Turbo

Иногда нужно быстро охладить (прогреть) помещение. При режиме Turbo кондиционер будет работать на полную мощность, пока в помещении не установится нужная температура.

Очистка воздуха

Очисткой воздуха в кондиционерах занимаются фильтры. С фильтрами грубой и тонкой очистки вы уже знакомы, это базовые фильтры, которыми оснащены все модели кондиционеров.

Кондиционер может работать как очиститель, если включить внутренний блок в режиме циркуляции воздуха.

Фильтры тонкой очистки стерилизуют воздух и защищают вас от бактерий. Если в вашем кондиционере не предусмотрены такие фильтры, то их всегда можно купить отдельно. Срок их службы не превышает 3–4 месяца и они обязательно должны меняться.

Самодиагностика

Благодаря функции «самодиагностика», вы сможете определить причину неисправности вашего кондиционера.

Все дополнительные функции перечислить невозможно потому, что каждый год производители добавляют новые. В дорогих аппаратах, например, можно встретить функцию 3D I-SEE. Датчики движения, установленные на кондиционере, подсчитывают количество людей, находящихся в помещении и агрегат самостоятельно корректирует производительность и даже направление потока воздуха.

Конструкция наружного и внутреннего блоков сплит-системы

Наружный блок кондиционера

устройство наружного блока

К наружному модулю (дорога:

• • компрессор – основной элемент конструкции, участвующий в передаче тепла за счет изменения рабочего тела;
  • четырехходовой клапан – отвечает за переключение холод / горячее (устанавливается в устройствах, работающих в режиме теплового насоса);
  • теплообменник-конденсатор: здесь от газообразного фреона отводится тепло для последующего перехода его в жидкое состояние;

• капиллярная трубка – соединяет выхлопную и всасывающую линии и является регулятором давления;
• вентилятор – удаляет воздух, охлаждающий конденсатор, через ребра кожуха и выходную решетку;
• фильтр фреоновой системы – предотвращает попадание мелкого мусора при установке;
• соединения индуктивности – место, где холодильная линия подключается между агрегатами.

Компрессор кондиционера

спиральный компрессор

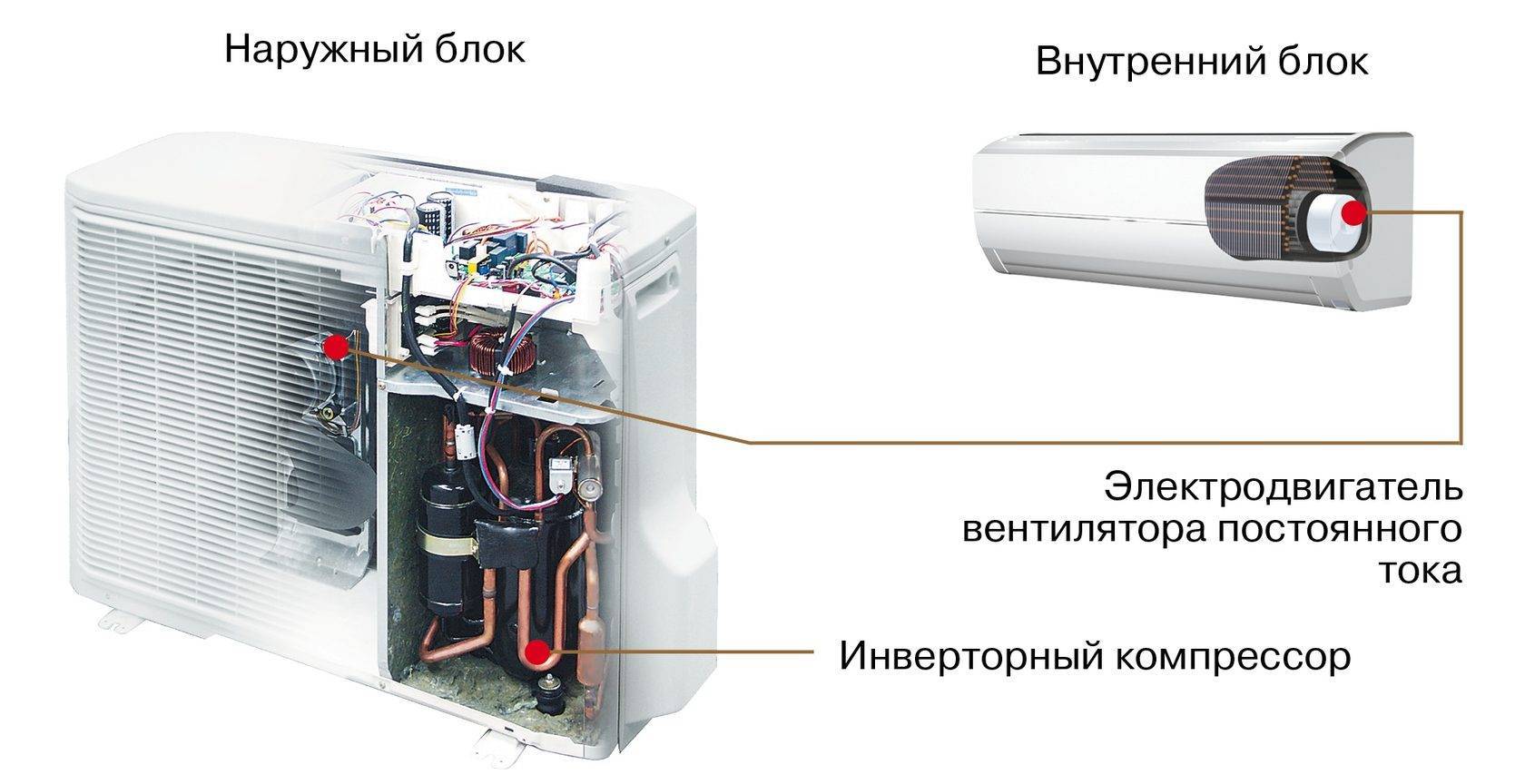

Компрессор обычно покрывается звукоизоляцией. Если он имеет управление инвертором, то есть имеет возможность изменять частоту мотора, то в наружном блоке устанавливается электронная плата управления, отвечающая за широкую функциональность устройства.

Спиральные компрессоры SCROLL, как правило, устанавливаются в бытовых кондиционерах мощностью до 3,5 кВт. Они работают бесшумно и обеспечивают низкий пусковой ток. Для моделей мощностью до 5 кВт устанавливаются поршневые компрессоры с подогревом картера.

Спиральные компрессоры для бытовых кондиционеров сконструированы по принципу одновального вытеснения. Две спирали вставляются друг в друга. Один мобильный, другой – нет. Равномерное вдувание пара происходит за счет вращения подвижной спирали вокруг неподвижной оси, но при этом она не вращается вокруг собственной оси. Однонаправленное движение обеспечивается эксцентриковым валом.

Для поршневого компрессорного устройства бытового кондиционера характерно изменение объема рабочих полостей за счет возвратно-поступательных движений поршней в цилиндрах. Но такие модели отличаются повышенной шумностью и вибрацией при работе.

Внутренний блок кондиционера

устройство внутреннего блока

Остальные рабочие элементы расположены во внутреннем блоке:

• испаритель – отвечает за переход фреона из жидкой фазы в газовую фазу;
• вентилятор – подает воздух в испаритель;
• решетка – через нее всасывается воздух;
• фильтр – удаляет мелкие частицы пыли и другие фракционные включения;
• направляющие и демпферы – регулируют направление движения воздуха;
• датчики температуры – отвечают за включение и выключение компрессора.

Все коммуникации, соединяющие агрегаты, фреоновая магистраль и электрические кабели, обычно закрываются декоративным коробом или проложены в желобе в стене.

Монтаж и подключение кондиционера

принципиальная схема сплит-системы

Гарантией длительной эксплуатации холодильной установки является ее качественный монтаж и последующее регулярное профилактическое обслуживание, которое по правилам должно проводиться не реже двух раз в год.

Как правило, установка бытовых кондиционеров осуществляется по принципиальной схеме, приложенной к устройству в сервисной документации. Он содержит обозначения электрических соединений внешнего и внутреннего блоков сплит-системы, а также всех ее компонентов.

Компоненты холодильного контура управляются электроникой. Если домашний кондиционер установлен неправильно и питающие его электрические сети проложены неправильно, прибор не заработает, а при выходе из строя – сгорит плата управления.

Обычно схема домашнего кондиционера малой мощности имеет однофазное и трехфазное соединение с более высокой мощностью. К каждому устройству прилагается отдельная документация, не применимая к другим системам кондиционирования воздуха.

Что касается источника питания устройства, то существует два типа источника питания устройства:

• в уже действующей электросети;
• подключив отдельную линию электропитания.

схему домашнего кондиционера перед его установкой можно найти не только в инструкции, но и на самом агрегате или внутри крышки. В крайнем случае пишется модель устройства и информация получается у дистрибьютора.

Для чего нужен наружный блок кондиционера

Внешний блок кондиционера – это одна из составляющих частей современной сплит-системы. В нем размещен компрессорно-конденсаторный блок системы кондиционирования. Этот элемент климатического оборудования предназначен для охлаждения или нагревания помещения с помощью хладагента.

Внутри блока стоят:

• компрессор;
• четырехходовой клапан;
• теплообменник;
• капиллярные трубки;
• катушки расширения;
• ресивер;
• вентилятор.

Для поддержания работоспособности агрегата зимой иногда устанавливают специальный «зимний комплект».

Устройство наружного модуля

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Это ящик прямоугольной конфигурации, внутри которого установлены следующие элементы:

1. Вентилятор нужен для обдува конденсатора. Благодаря оному воздушные массы активно перемещаются во внешнем блоке.
2. Конденсатор – это специальное устройство, предназначенное для охлаждения фреона с целью его последующей конденсации.
3. Компрессор сжимает хладагент для его циркуляции по фреоновой магистрали во внутренний блок.
4. Четырехходовой клапан установлен в кондиционерах, которые могут работать не только на обогрев помещения, но и на его охлаждение. Он нужен для смены направления движения хладагента при разных режимах работы климатического оборудования.
5. Плата управления стоит во внешних модулях агрегатов инверторного типа. Такие приборы имеют плавную регулировку скорости вращения лопастей вентилятора и более устойчивы к перепаду температур и атмосферным воздействиям.
6. Штуцерные крепления нужны для подключения медных трубопроводов, которые соединяют два блока и предназначены для циркуляции теплоносителя.
7. Защитная решетка предохраняет внешний модуль от попадания различных насекомых, всевозможных загрязняющих частиц и предметов, которые могут застопорить лопасти вентилятора.
8. Для отведения конденсирующейся влаги установлена дренажная трубка.

В блоке стоит стабилизатор напряжения, который защищает от пиковых нагрузок и нормализует параметры тока. Некоторые модели укомплектовывают специальными кожухами, которые оберегают блок от негативного воздействия снега, ветра и обмерзания. Для защиты от падающего льда, сосулек и частей фасадной отделки над наружным модулем устанавливают козырек.

Параметры и принцип работы наружного блока

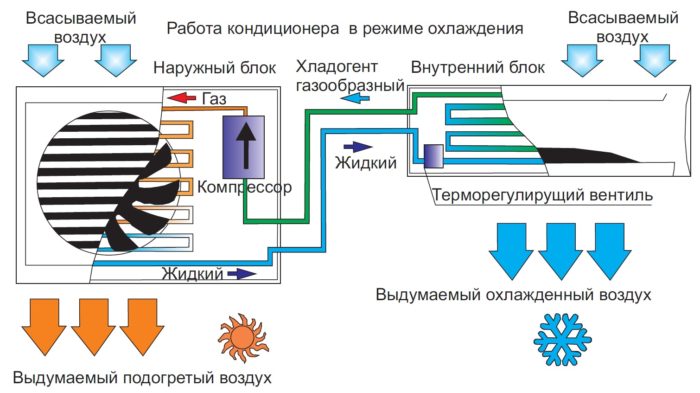

Принцип работы любого климатического оборудования основан на перемещении тепловой энергии из одной среды в другую. Если агрегат работает на охлаждение, то он переносит тепло из помещения за его пределы. При обогреве воздуха в доме или квартире прибор выполняет обратное действие, то есть забирает тепло у внешней среды и передает его комнатному воздуху.

Когда фреон испаряется во внутреннем блоке, он поглощает тепло воздуха в комнате. А после попадания в наружный блок конденсируется там. В обратном направлении из внешнего блока во внутренний модуль идет жидкий фреон, который снова охлажден за счет того, что отдал тепловую энергию внешней среде. Комнатный воздух опять проходит через кондиционер и охлаждается, отдавая тепло.

Принцип работы наружного модуля следующий:

• из специальной емкости в компрессор попадает газообразный фреон;
• здесь под высоким давлением он поступает в конденсатор, где переходит в жидкое состояние и отдает тепло;
• после потери части тепловой энергии хладагент идет в фреоновую магистраль;
• из нее фреон переходит в дросселирующее устройство (здесь давление падает и вещество остывает);
• охлажденная жидкая среда попадает в трубки испарителя, где начинает активно циркулировать;
• через испаритель также проходят потоки теплого воздуха из помещения, они отдают тепло фреону и охлаждаются;
• охлажденные воздушные массы кондиционер подает в помещение;
• во время получения тепла от комнатного воздуха хладагент в теплообменнике внутреннего блока переходит в газообразное состояние;
• из теплообменника хладагент в газообразном состоянии идет обратно в компрессор, процесс снова повторяется.

Важные параметры внешних блоков, которые нужно учитывать при выборе климатического оборудования, – это мощность агрегата, уровень шума, издаваемый техникой во время работы, протяженность магистрали и габариты. Размеры внешнего блока напрямую связаны с его мощностью. Средние параметры находятся в пределах 80х80х30 см.

Мощности стандартного бытового кондиционера достаточно для охлаждения площади 100 м². Допустимый уровень шума не должен превышать 32 дБ, чтобы не вызывать дискомфорт у жильцов квартиры и соседей.

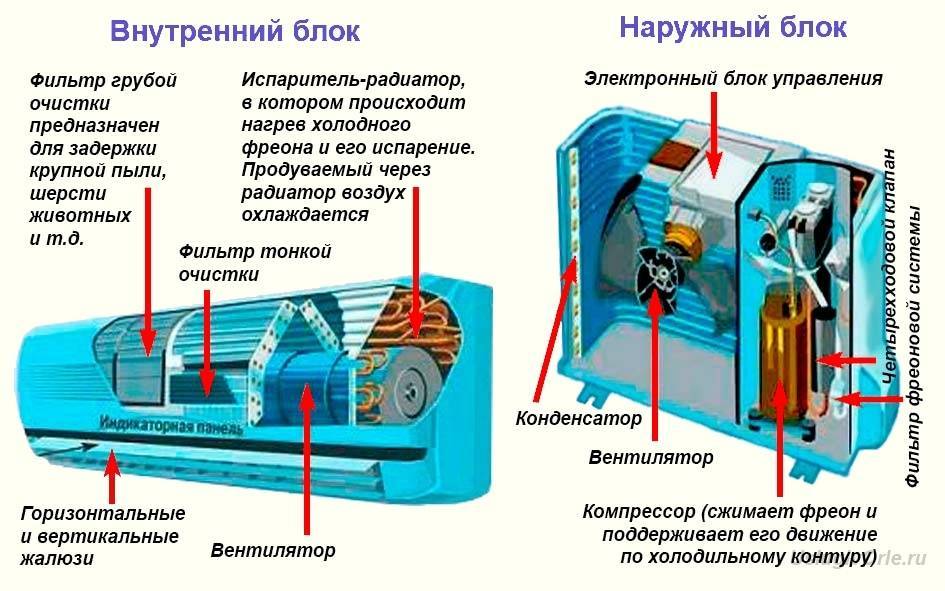

Устройство и принцип работы кондиционера

В любых кондиционерах имеются основные узлы:

• компрессор;
• испаритель;
• терморегулирующий вентиль — трубопроводный дроссель;
• конденсатор;
• вентиляторы;
• четырехходовой клапан, нужен для переключения режимов (охлаждение – обогрев);
• электронная система управления;
• датчики температуры;
• система фильтров.

Конденсатор, компрессор, испаритель и терморегулирующий вентиль соединяются тонкостенными алюминиевыми или медными трубками, образуя холодильный контур. Внутри этого контура циркулирует хладагент (сейчас это фреоны R-22 и R-410A). Весь рабочий процесс подразделяется на несколько шагов:

• Из испарителя в газообразном состоянии хладагент поступает на вход компрессора. В этот момент давление низкое всего 3–5 атмосфер и температура от +10 до +20 °C. Хладагент сжимается с помощью компрессора до давления 15–25 атмосфер, в результате чего тот нагревается до +70—+90 °C, и поступает в конденсатор.
• Конденсатор интенсивно обдувается и хладагент, остыв, переходит из газообразного состояния в жидкое, выделяя дополнительное тепло. И, проходя через конденсатор, воздух нагревается.
• На выходе конденсатора хладагент в теплом жидком состоянии попадает в длинную тонкую медную трубку, свитую в спираль — терморегулирующий вентиль.
• Давление и температура хладагента на выходе терморегулирующего вентиля сильно понижаются, часть хладагента при этом может испариться.
• Смесь жидкого и газообразного хладагента после дросселирующего устройства с низким давлением поступает в испаритель.
• В испарителе хладагент переходит в газообразную фазу и поглощает тепло, соответственно, воздух, проходящий через испаритель, остывает.
• Далее на вход компрессора поступает газообразный хладагент с низким давлением и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его модели, типа или производителя.

Устройство наружного блока

Наружный блок устанавливается вне охлаждаемого помещения. Помимо фасада здания, это могут быть крыша, лестничные марши и т. д. Внешний и внутренний блок соединены фреоновыми магистралями.

Наружный блок включает в себя компрессор, капиллярную трубку, конденсатор, 4-ходовой клапан, фильтр-осушитель или ресивер, вентилятор. Если это сплит-система, то имеются иные сопутствующие элементы — реле силовой коммутации компрессора, плата управления.

Внешний блок неинверторного кондиционера не имеет электронных блоков, здесь все подключено через кабель к электронике внутреннего блока.

Устройство внутреннего блока

Внутренний блок располагается на стенах, потолке, на полу или встраивается в подвесной потолок. Электроника внутреннего блока управляет параметрами кондиционера:

• взаимодействует с пультом дистанционного управления, который также измеряет температуру в помещении;
• в обычном кондиционере, в соответствии с установленной пользователем температурой, управляет цикличностью включения/выключения компрессора и вентилятора внешнего блока;
• управляет направлением воздушного потока;
• при работе на обогрев периодически переводит кондиционер на охлаждение, чтобы не допустить замораживание радиатора внешнего блока;
• взаимодействие внутреннего и внешнего блоков инверторного кондиционера происходит по цифровому каналу.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Работа кондиционера на холод

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения. Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания.

Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева
