Характеристики бытовых котлов и насосов для отопления: описание типов и особенностей эксплуатации

Обзор характеристик котлов

Конструкция газового котла

Для нагрева воды в автономной отопительной системе необходим котел. В зависимости от типа используемого энергоносителя можно выбрать модели, работающие на твердом топливе, дизельном, газе (природном или баллонном).

Но помимо этого параметра нужно учитывать другие, не менее важные технические характеристики газовых котлов отопления. Они в обязательном порядке должны указываться производителем в техническом паспорте. В случае отсутствия этого документа рекомендуется найти описание аналогичной модели в интернете:

• Мощность. Определяет количество тепловой энергии, вырабатываемой для повышения температуры воды. Измеряется в Вт;
• Количество контуров. В большей степени это относится к техническим характеристикам газовых отопительных котлов, которые помимо обогрева помещений обеспечивают горячее водоснабжение. Основными показателями второго контура является скорость нагрева воды до нужного уровня за определенный период времени – л/час;
• КПД – соотношение мощности потребляемого энергоносителя к генерируемой тепловой энергии. Хорошим показателем считается значение от 90% до 95%. Для твердотопливных и дизельных моделей КПД редко превышает 85%. Самые высокие характеристики наблюдаются у электрических котлов отопления.

Все остальные функции, к которым относятся регулировка степени нагрева воды, контроль работы устройства, удаленное управление, являются эксплуатационными. Они характерны для определенных моделей котлов. Однако в большинстве случаев они не сказываются на вышеописанных технических параметрах.

Особенности насосов Вило TOP-S

Такие модели предназначены для помещений с площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления. Технические характеристики:

1. Оборудование может работать в пределах от -20 до +130 градусов, иногда возможно увеличение температуры до 140 градусов, но не более.
2. Труба соединяется с помощью фланца или же резьбы.
3. Наибольшее допустимое давление: 6, 10, 6/10, 16 бар (индивидуальное исполнение).
4. Три скорости переключения.
5. Расширены функции сигнализации, двигателя и индикации.
6. Термоизолирующий кожух.

Плюсы и минусы Вило

Негативных отзывов циркуляционных насосов Вило практически не имеется, но есть очень большой риск купить подделку. её почти невозможно отличить от настоящей. Оборудование пользуется спросом благодаря следующим преимуществам:

1. Эти устройства долговечны.
2. Имеется несколько ступеней защиты.
3. Есть возможность ручного переключения оборотов двигателя.

Можно ли обогревать два дома одним котлом

Отопление двух домов одним котлом – вполне возможный вариант, который, по сути, представляет собой доработанную двухконтурную систему. Чаще всего такую схему используют для обогрева двух зданий на одном участке, например, бани и жилого дома. Установка одного котла на два сооружения имеет несколько важных принципов:

• Этот вариант позволит обойтись без дополнительных согласований и различных бумажных хлопот. Удобнее один раз установить газовый котёл, а потом с помощью профессионалов подключить к нему дополнительный контур.
• Один из главных минусов такой системы – теплопотери. Здания соединяются между собой трубопроводом, который прокладывается ниже уровня промерзания почвы. Трубы нужно тщательно изолировать, чтобы не «обогревать землю», а получать достаточное количество тепла.
• Для обеспечения лучшей циркуляции воды система снабжается циркуляционным насосом. Для отопления дома можно использовать не радиаторы, а тёплый пол: вода будет нагреваться в котле, и в одном сооружении она будет поступать в радиаторы отопления, а в другом – в трубы тёплого пола. Это позволит равномерно прогревать помещения, и при этом можно уменьшить расход топлива.

Иногда двухконтурный котёл специалисты называют «котлом для бедных», хотя это далеко не всегда справедливо. Это объясняется тем, что такое устройство изначально рассчитано на здания небольшой площади, и для двухэтажного крупного коттеджа с большой площадью помещений лучше выбирать одноконтурный котёл и бойлер.

Это позволит обитателям дома не испытывать неудобств от нехватки горячей воды, и при этом не придётся экономить на обогреве дома. Для небольшого жилища, напротив, именно двухконтурный котёл станет самым выгодным, простым и надёжным решением. Он позволит пользоваться горячей водой в любое время, а дом не успеет остыть.

Важно не экономить на выборе оборудования: качественный надёжный котёл стоит дороже, но и сломается он очень не скоро. Ваш дом не останется без тепла, и все расходы на покупку и установку окупятся долгой стабильной работой

Монтаж двухконтурного оборудования лучше поручить специалисту, чтобы избежать ошибок в проектировке системы и каких-либо неполадок. Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам со страшными последствиями.

https://youtube.com/watch?v=vkXy8qoEukQ

Леонид Бушуев

Автор публикаций на 1Drevo.ru с темами: Окно в мансарде | Коттеджи из бруса | Отделка фасада из оцилиндровки | Станки Раундтек | Оцилиндрованный брус | Дома и бани из оцилиндровки | Напольный газовый котел | Монолитный фундамент | Обработка сруба | Дерево для бани | Утеплитель бруса | Ремонт каркасного дома | Облицовка дома и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Расширительный бачок для отопления — открытого и закрытого типа

Подбор циркуляционного насоса для системы отопления частного дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Как сделать кирпичную печь в деревянном доме Дровяной котёл для отопления частного дома

Подбор циркуляционного насоса для системы отопления частного дома

Электрическое отопление на даче по выходным дням: эффективность и затраты

Какие виды водяных систем используются для отопления дома

Солнечный коллектор для отопления частного дома

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

• Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
• Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Правила выбора циркуляционного насоса

На что нужно сразу обращать внимания, когда идете покупать циркуляционный насос отопления? Об этом мы сейчас и расскажем.

Во-первых, необходимо определиться с тем типом насоса, который вы хотите приобрести, ведь насосы существуют не одного типа, а двух. Необходимо выбирать насос, у которого уровень шума минимальный. Но ведь все знают, что чем сильнее и мощнее насос, тем будет больше шума.

Во-вторых, насосная группа для отопления с насосом, который имеет мокрый ротор, должна иметь специальный фильтр, при помощи которого происходит защита от попадания в насос грязи.

Для того чтобы знать все параметры насосов, нужно обязательно обратиться за помощью к мастерам, предоставить им все необходимые данные:

• Площадь всех помещений, которые отапливаются;
• Паспортные данные, марку отопительного котла;
• Существующую температуру в отопительной системе.

Таким мастером может быть человек, который будет делать монтаж циркуляционных насосов, или специальный представитель магазина, продающего такие насосы.

https://youtube.com/watch?v=HwMBi-VCoM8

Чем управляются насосы

В современных котельных, управление насосами относится к функциям комплексной автоматики. Тем не менее, это не исключает в аварийных ситуациях, возможность ручного управления, выполняемого оперативным персоналом.

По всем направлениям перемещения технологической жидкости, существует резервное оборудование, такое же требование предъявляются для наличия резервного электропитания.

Для больших тепловых схем это должен быть независимый источник электроэнергии, например, от другой трансформаторной подстанции, а для устройств малой и средней мощности, должны быть автономные источники электропитания, например, дизель генераторы.

Для сокращения аварийных ситуаций, особенно в тепловых сетях из-за гидроударов, в последнее время применяют систему частотных преобразователей (пч), которая способствует:

• экономии электроэнергии до 20 %;
• снижению расхода воды, из-за снижения утечек до 5 %;
• снижению затрат на ремонт систем отопления, так как из-за изменения частоты, срок службы группы насосов повышается 1,5 раза;
• снижение расходов топлива на нагрев сетевой воды.

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

• возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

• в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Эксплуатация прибора

Для долгой и безопасной работы котла, расходующего электричество и газ, следует соблюдать несколько правил:

1. Во время применения необходимо обеспечить достаточную тягу. Для этого нужно точно выбрать сечение дымохода.
2. Дымовую трубу следует изолировать негорючими материалами. Так можно избежать пожара от прикосновения к ней легковоспламеняющихся частей.
3. В период интенсивной эксплуатации агрегата надо по мере загрязнения очищать зольник.
4. Чтобы защитить полы от искр, перед топкой необходимо уложить лист металла.

Выполнение этих несложных действий позволит наслаждаться теплом во время самых сильных морозов и пользоваться всей семьей горячей водой круглый год.

Несмотря на наличие комбинированных агрегатов, пользователи до сих пор задаются вопросом “электрокотел или газовый котел, что лучше?”.

Требования при выборе

Напольные газовые котлы имеют больше мощность, чем навесные, требуют отдельного помещения для установки

При выборе газового котла для дома необходимо учитывать ряд нюансов, которые связаны с техническими характеристиками здания, а также установленной системой отопления

Следует обращать внимание на следующие параметры:

1. Мощность. Определяет максимальную площадь, которую может отопить устройство. Если ее не будет хватать, сократится срок службы котла из-за преждевременного изнашивания деталей. Если приобретается двухконтурный газовый котел, к необходимой для обогрева всех помещений мощности прибавляют 25%.
2. Расход топлива. Предпочтения в данной ситуации нужно отдавать агрегатам, у которых есть электророзжиг, снижающий потребление топлива.
3. Материал теплообменника. Устройства, в которых установлен чугунный элемент, обладают более длительным сроком службы.
4. Наличие возможности регулирования потребляемой мощности.
5. Производительность. Актуальна для двухконтурных напольных газовых котлов и зависит от количества проживающих людей в доме.
6. Максимальная температура нагрева горячей воды. Чаще всего варьируется от 80 до 90 градусов.

Размеры газового котла выбираются с учетом места его установки

При выборе оборудования также рекомендуется обращать внимание на дополнительные функции и возможности. Они направлены на повышение уровня безопасности

• Защита от перегрева и замерзания. Это наиболее актуальная функция для приобретения отопителя в дачные домики, в которых никто не проживает никто в зимний период.
• Система контроля газа. Предполагает установку датчиков, которые будут выключать оборудования при отсутствии подачи газа.

Правила выбора циркуляционного насоса

На что нужно сразу обращать внимания, когда идете покупать циркуляционный насос отопления? Об этом мы сейчас и расскажем.

Во-первых, необходимо определиться с тем типом насоса, который вы хотите приобрести, ведь насосы существуют не одного типа, а двух. Необходимо выбирать насос, у которого уровень шума минимальный. Но ведь все знают, что чем сильнее и мощнее насос, тем будет больше шума.

Во-вторых, насосная группа для отопления с насосом, который имеет мокрый ротор, должна иметь специальный фильтр, при помощи которого происходит защита от попадания в насос грязи.

Для того чтобы знать все параметры насосов, нужно обязательно обратиться за помощью к мастерам, предоставить им все необходимые данные:

• Площадь всех помещений, которые отапливаются;
• Паспортные данные, марку отопительного котла;
• Существующую температуру в отопительной системе.

Таким мастером может быть человек, который будет делать монтаж циркуляционных насосов, или специальный представитель магазина, продающего такие насосы.

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

• «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
• «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
2. Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

• Q – величина расхода насоса.
• N – мощность котла отопления.
• Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

Площадь помещения, м²

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

• Максимальный расход – 2,5 м³/час
• Напор – 4,9 м
• Номинальная мощность – 59 Вт
• Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

• Максимальный расход – 2,7 м³/час
• Напор – 4 м
• Номинальная мощность – 27 Вт
• Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

Как вам статья?

Мне нравитсяНе нравится

Рейтинг производителей

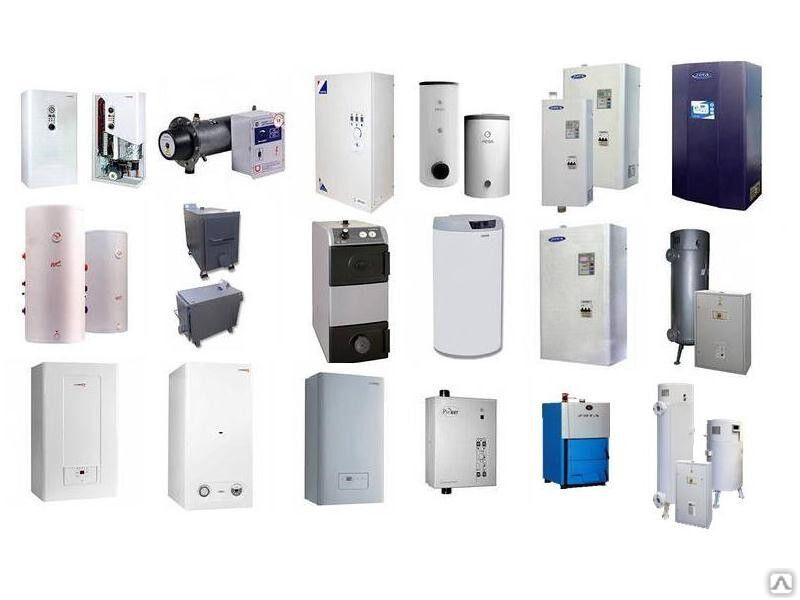

Котлы немецкого производителя Будерус можно выбрать по параметрам мощности для любого помещения

На рынке оборудования для организации отопления представлен широкий выбор напольных газовых котлов

При покупке важно обращать внимание на производителей, которые пользуются покупательским спросом. Во многих компаниях используются современные инновационные разработки, которые позволяют выпускать устройства с отличными характеристиками эксплуатации. Наиболее популярными производителями считаются:

Наиболее популярными производителями считаются:

• Лемакс. Отечественный производитель, который предлагает большой ассортимент напольных котлов, работающих от газа. Основными моделями являются «Патриот» и «Лидер». Лемакс выпускает как одно- так и двухконтурные устройства.
• Дон. Российский производитель, выпускающий мощные устройства, предназначенные для обогрева площадей от 300 квадратных метров. Благодаря использованию высококачественных материалов и встроенной автоматики котлы этого производителя пользуются широкой популярностью.
• Buderus. Немецкий производитель, предлагающий устройства премиум класса конденсационного и конвекционного типа. Котлы представлены в широком диапазоне по мощности.

Правила монтажа насосов для котла

Любое оборудование, будь то агрегат для отопительной системы, или насос для промывки котлов, должно монтироваться строго с рекомендациями производителя. Одно из самых важных условий – правильно подобрать расположение прибора. Вал насоса должен быть расположен строго горизонтально. В противном случае внутри системы образуются воздушные пробки, из-за чего подшипники и другие элементы агрегата останутся без смазки. Результатом этого станет быстрый износ деталей прибора.

Еще одно важное условие – это правильный выбор места для врезки насоса. Агрегат должен заставлять жидкость перемещаться по трубопроводу

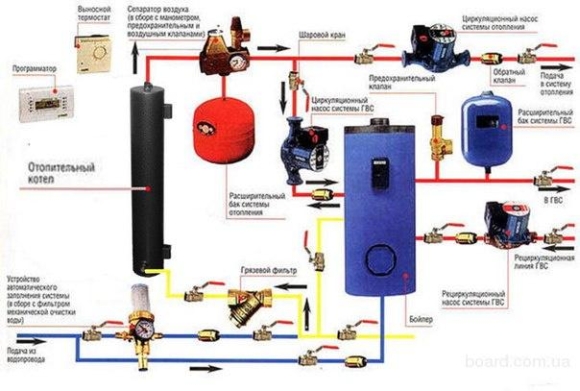

Стандартная схема монтажа прибора указана на изображении ниже.

Основные элементы на схеме изображены в таком порядке:

• котел;
• муфтовое соединение;
• вентили;
• система сигнализации;
• насос;
• фильтр;
• бак мембранного типа;
• отопительные радиаторы;
• линия подпитки жидкостью;
• блок управления;
• датчик температуры;
• аварийный датчик;
• заземление.

Данная схема обеспечивает максимально эффективную работу насоса и отопительной системы. При этом потребление электроэнергии каждым отдельным элементом системы сводится к минимуму.

Область применения и характеристики

Характерными чертами сетевых насосных устройств являются простота монтажа и неприхотливость в обслуживании. Такие материалы, как качественная сталь и серый чугун, из которых изготавливается подобная техника, способствуют повышению запаса прочности и долговечности насоса. Технические характеристики сетевых насосов позволяют им работать с преимущественно чистой водой, которая не должна содержать твердые части диаметром больше 0,2 мм, а также, более 5 мг/л механических примесей.

Чаще всего применяются сетевые насосные аппараты с целью создания циркуляции воды в теплофикационных сетях, а также для обслуживания бойлерной (подогревательной) сетевой установки. Изготавливаются такие агрегаты как с одной передачей, так и в 2-ступенчатом варианте. Привод функционирует за счет электрических силовых агрегатов (двигателей). Имеют вид горизонтальных насосов.

Агрегаты также включают в свое устройство:

• корпус с горизонтальным разъемом;
• рабочее колесо с двусторонним входом воды;
• подшипники, вал и концевые уплотнительные элементы;
• камеры для концевых уплотнений и фланцы для крепления подшипников, установленные в корпус;
• подшипники качения, которые служат опорой для ротора;
• роликовый или шариковый опорный подшипник для привода;
• подшипник для радиальной оси.

В котельных устанавливают паралельно несколько одинаковых насосов Средняя подача воды аппаратов для котельных составляет 450-500 кубометров в час, напор в районе 50-70 м, а такой параметр, как давление на входе, варьируется в пределах 16 килограммов на один квадратный сантиметр. Насосы, назначение которых заключается в циркуляции горячей воды в небольших отопительных системах, имеют меньшие показатели мощности и производительности, но и стоят они на порядок дешевле.

Сфера применения сетевых изделий не ограничивается только системами отопления, в частности, котельными. Это оборудование с успехом используют для подачи ГСМ на базы, склады и промышленные предприятия, для подкачки реагентов в водоочистные сооружения, а также в водоподготовительных системах, предназначенных для подкачки воды в системы водяного снабжения при падении уровня давления в трубах. Вместе с тем, применение такому оборудованию находится и при очистке резервуаров, загрязненных шламом , а также хранилищ для такого вещества, как мазут.

Ключевые компоненты теплового пункта

Компоненты устройства ИТП

Тепловой комплекс включает несколько основных элементов:

• Теплообменник – аналог теплового котла котельной. Здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП. Это элемент современного комплекса.
• Насосы – циркуляционные, подпиточные, смесительные, повысительные.
• Грязевые фильтры – монтируются на входе и выходе трубопровода.
• Регуляторы давления и температуры.
• Запорная арматура – действует при утечках, аварийном изменении параметров.
• Узел учета тепла.
• Распределительная гребенка – разводит теплоноситель потребителям.

Более крупные ТП включают и другое оборудование.
