Какое отопление для многоквартирного дома лучше: центральное водяное или газовое

Требования

Нужно, чтобы у агрегата были все соответствующие фиксаторы:

• Контроль присутствия пламя.
• Наблюдение за тягой и температурным показателем.
• При отсутствии огня должен срабатывать клапан отключения.

Поэтому покупать котлы лучше тех производителей, которые не один год на рынке. Также ежегодное обслуживание должны проводить соответствующие органы, и от этого нельзя отказываться. Сегодня газораспределительные станции не только проводят процедуру подведения газа, но и предлагают качественные котлы по доступным ценам. В таком случае они уже несут полную ответственность за весь процесс работы устройства.

Пакет документов

Жилищный кодекс РФ

Ст. 26 Жилищного кодекса гласит, что любой собственник квартиры многоквартирного дома имеет право отключиться от центральных инженерных коммуникаций. Для этого в согласующие органы необходимо подать ряд документов:

• Заявление. Написать его можно в произвольной форме.
• Технический паспорт отключаемой квартиры.
• Правоустанавливающие документы на жилье.
• Согласие всех проживающих в квартире взрослых жильцов в письменной форме.
• Заключение о возможности проведения переоборудования.

К этому пакету документов требуется приложить проект переустройства, который должен быть разработан специалистами и также согласован с соответствующими органами.

Проект

Проект переустройства — серьезная техническая документация. Составить такой документ самостоятельно невозможно. Потребуется обязательное обращение к специалистам. Основой для разработки проекта о переустройстве являются расчеты, показывающие влияние элементов отопительной системы, расположенных в отключаемой квартире, на функционирование коммуникаций в целом.

Помимо этого выполняются:

• Теплогидравлические расчеты.
• Расчет остаточного обогрева от стояков и лежаков.

Если расчеты покажут наличие технической возможности отключения, проект можно подавать на согласование. Но если изменения, вносимые в коммуникации дома, могут оказать негативное воздействие на уровень теплового режима в других квартирах, проект, скорее всего, согласовать не получится.

Выбор радиаторов

Наиболее подходящий вариант для автономного отопления — секционные батареи. На длину радиатора влияет качество теплоотдачи одной секции, которая зависит, в свою очередь, от материала изготовления. Одна чугунная секция, к примеру, отдает 110 ватт тепла, стальная — 85 ватт, алюминиевая — от 175 до 199 ватт, теплоотдача одной секции у биметаллических радиаторов составляет 199 ватт.

Чтобы вычислить площадь, обогреваемую одной секцией при высоте потолка 2,7 м, нужно разделить показатель теплоотдачи секции на 100. Так, например, секция чугунной батареи обогревает 1,1 м². В зависимости от размеров комнаты можно вычислить количество секций для радиатора.

Нюансы, которые могут присутствовать при расчете количества секций в комнате:

• в комнате угловой, или имеющей выход на балкон прибавляется 2−3 секции;
• декоративная панель, закрывающая батарею, на 15% уменьшает теплоотдачу;
• ниша под подоконником, в которую устанавливают радиатор, на 10% уменьшает отдачу тепла;
• окна из многокамерного профиля, наоборот, делают комнату теплее;
• утепленные стены и пол хорошо сохраняют температуру в помещении.

Функционирование отопительной системы многоквартирного дома

Автономные системы отопление многоэтажного жилого дома выполняют одну функцию — своевременная транспортировка нагретого теплоносителя и его регулировка у каждого потребителя. Для обеспечения возможности общего управления схемой в доме монтируется единый распредузел с элементами регулировки параметров теплоносителя, совмещенный с теплогенератором.

Автономная система отопления многоэтажного дома обязательно включает в себя следующие узлы и компоненты:

1. Трасса трубопровода, по которой рабочая жидкость доставляется в квартиры и помещения. Как уже говорилось, схема разводки труб в многоэтажных домах может быть одно- или двухконтурной;
2. КПиА — контрольные приборы и аппаратура, которая отражает параметры теплоносителя, регулирует его характеристики и учитывает все его изменяющиеся свойства (расход, давление, скорость притока, химический состав);
3. Распределительный узел, который разводит по трубным магистралям нагретый теплоноситель.

Практическая схема отопления жилого многоэтажного дома включает в себя набор документации: проект, чертежи, расчеты. Вся документация на отопление в многоквартирном доме составляется ответственными исполнительными службами (проектными бюро) в строгом соответствии с ГОСТ и СНиП. Ответственность за то, что централизованная система центрального отопления будет эксплуатироваться правильно, возлагается на управляющую компанию, как и ее ремонт или полная замена системы отопления в многокартирном доме.

Плюсы и минусы газовых систем разного типа

Каждый тип системы имеет свои преимущества и недостатки.

Водяная

• схема с частичной рециркуляцией.
• благодаря широкому использованию на рынке много специалистов и оборудования;
• возможность обустроить тёплые полы;
• достаточная экономичность.

Минусы:

• схема с частичной рециркуляцией.
• проблемы теплоносителя (вода замерзает, антифризы потенциально опасны для здоровья);
• длительный нагрев дома;
• увеличение веса здания и нагрузки на фундамент;
• зависимость от наличия электроэнергии.

С воздухом

• схема с частичной рециркуляцией.
• более дешёвый способ обогрева в сравнении с жидкостным;
• высокая скорость нагрева помещений;
• нет проблем с жидкостным наполнением труб, как и самих труб и радиаторов;
• дополнительные функции (очищение, увлажнение воздуха, возможность кондиционирования);
• безопасность.

Минусы:

• схема с частичной рециркуляцией.
• сложности монтажа (систему делают при строительстве дома, позже сложно скрыть воздуховоды);
• необходимость техобслуживания;
• на рынке меньше оборудования и специалистов;
• энергозависимость.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

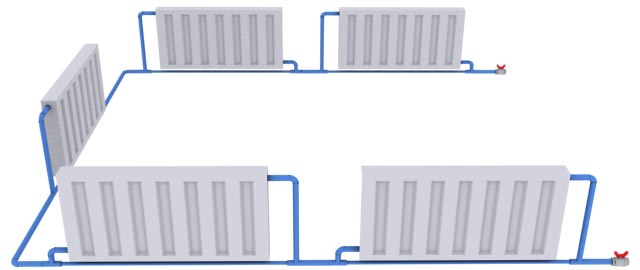

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Особенности

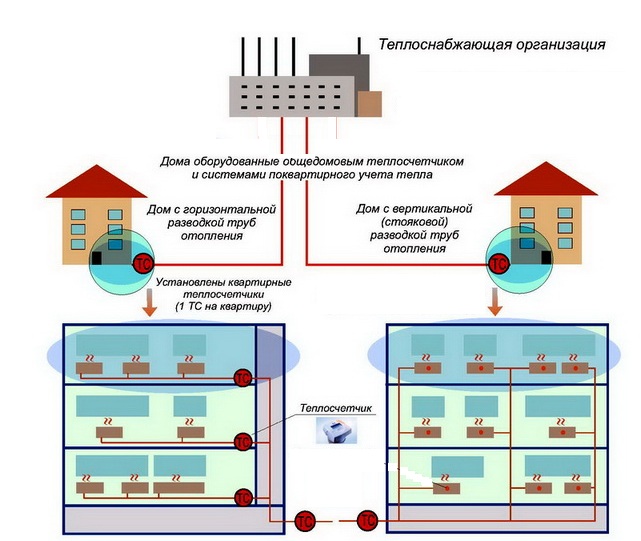

Поквартирное отопление набирает обороты в России, поэтому уже сегодня можно точно сказать, в чем преимущества и недостатки. Если говорить в общем, то плюсов больше, чем минусов. Чтобы разобраться в этом вопросе, в 2000 году Госстрой России провел некие исследования, в которых при строительстве многоквартирных домов применяли именно автономное отопление.

Сегодня такие дома есть в Смоленске и Санкт-Петербурге. Настенные котлы стали активно применяться и в других городах, потому что это было выгодно. Даже при коммерческом строении это бралось за основу. Потому что люди понимали, что таким образом легче создать нужный микроклимат в доме и при этом не переплачивать. Ведь у каждого есть свои установки для фиксации потребления тепла.

По итогу такие эксперименты принесли много положительного, и в квартирах стало комфортнее находиться. После этого появилась документация, на основе которой можно было строить такие дома. Теперь именно автономное отопление на пике популярности. Помимо этого, в регионах появились свои нормативные документы, по которым поквартирная система отопления была полностью узаконена.

В итоге каждый год увеличивается количество домов с такой подачей тепла. Это происходит в разных регионах и городах. Из этого понятно, что эффективность присутствует на каждом этапе. Именно таким способом можно решать проблемы жилищно-коммунальной системы. При этом сегодня проводят даже реконструкцию старых строений.

Схема получения тепла

Функциональные схемы работы ТЭЦ и ГРЭС очень похожи, разница заключается в мощности и построении оборудования.

Получение электрической и тепловой энергии на ТЭЦ и ГРЭС происходит за счёт сжигания топлива. Для работы нужен уголь, мазут или природный газ.

Устройство ТЭЦ

Основными узлами ТЭЦ являются:

• топливное хозяйство — совокупность мест хранения и подготовки топлива;
• котельная в составе котла и вспомогательного оборудования;
• турбина и электротехническое оборудование;
• конденсатная установка;
• теплообменники, отбирающие тепло для централизованного отопления;
• система технического водоснабжения.

Дополнительными являются системы дымоудаления и дымоочистки, золошлакоудаления, трубопроводы.

Котельные устроены намного проще — в их составе отсутствуют турбины, конденсатные установки, другое вспомогательное оборудование.

Алгоритм работы источников тепла

Принцип работы теплоэлектростанции

ТЭЦ и ГРЭС — чрезвычайно сложные сооружения, но принцип работы по нагреву теплоносителя понять нетрудно:

1. Подготовленное топливо подается в котельную. Уголь обязательно размалывают, желательно до состояния пыли. Для сжигания в камеру сгорания насосами подаётся воздух.
2. В котельной техническая вода в котлах доводится до состояния пара, который находится под высоким давлением.
3. По трубопроводам пар подаётся на лопасти турбины, которая, вращаясь, вырабатывает электрическую энергию.
4. После турбины остывший пар поступает в теплообменник, где отдаёт тепловую энергию воде для централизованной системы теплоснабжения.
5. Остывший пар переходит в жидкую фазу, которую конденсатная установка очищает от паров и примесей.
6. Очищенная вода подаётся в котельную, где начинается новый цикл нагрева.

В режиме летнего использования, когда горячей воды требуется намного меньше, ТЭЦ переводят в режим получения электроэнергии. В этом случае пар охлаждается в градирнях до состояния воды, насосами подаётся на высоту до 12 метров и распыляется специальными установками. Излишки пара отводятся в атмосферу.

Вода попадает в бассейн, где охлаждается. Далее конденсационными установками подаётся в котельную. Процесс повторяется. Для компенсации потерь вода добавляется из внешних источников — рек или озёр.

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование – элеваторный узел, регулирующий раздачу тепла по дому.

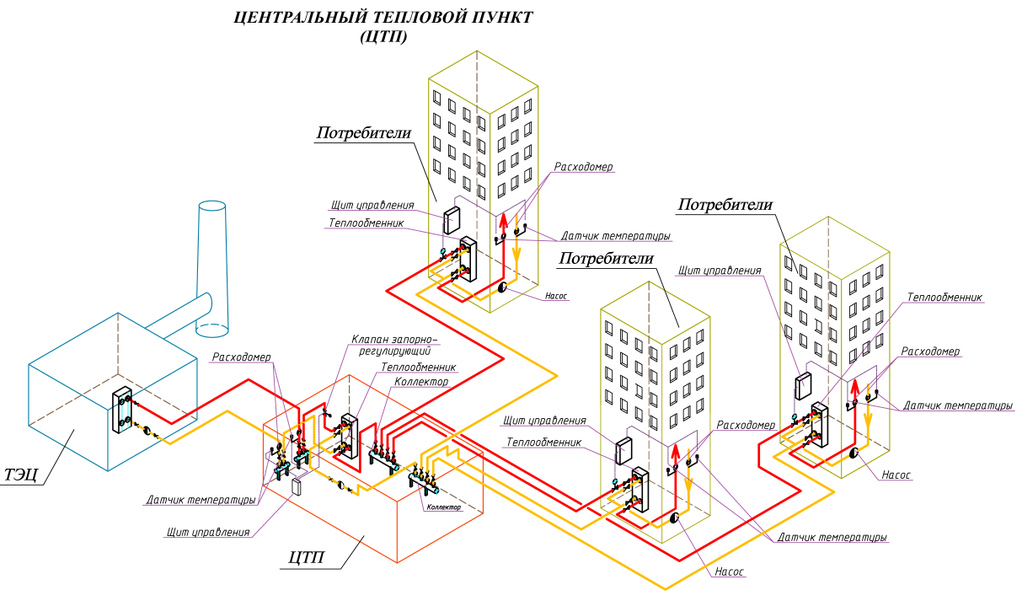

Элеваторный узел

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.

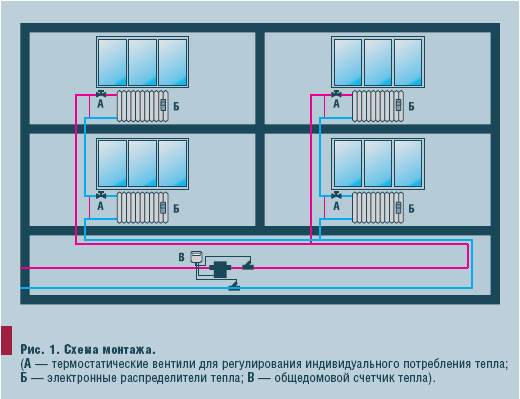

Общедомовой узел учета тепловой энергии

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Схема отопления с нижним разливом

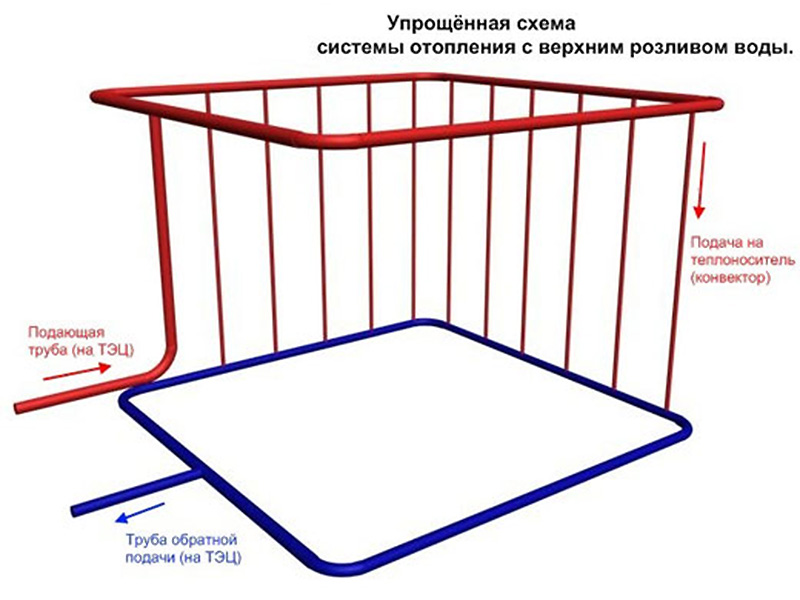

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.
Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +20С, а в ванной или в совмещенном санузле +25С. Для кухни температурные порог меньше – до +18С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Температурный график

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м2
• алюминиевый — 1,9-2,0м2
• чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Позиция Верховного Суда РФ

Верховный Суд РФ проверял законность этого пункта (определение от 24 ноября 2009 г. № КАС09 – 547) по заявлению двух собственников.Потребителям казалось, что спорный пункт относит батареи в состав общедомового имущества:«Расположенные в квартире собственника приборы отопления индивидуализированы и обслуживают одно конкретное помещение, поэтому не могут быть отнесены к общему имуществу многоквартирного дома».

Верховный Суд РФ отказался признавать незаконным пункт Правил, разъяснив при этом:

• оборудование, находящееся в многоквартирном доме, может быть отнесено к общему имуществу в случае, если оно обслуживает более одного жилого или нежилого помещения и п. 6 Правил не противоречит этому;
• в состав общего имущества включены механическое, электрическое, санитарно-техническое и иное оборудование, находящееся в многоквартирном доме за пределами или внутри помещений и обслуживающее более одного жилого и (или) нежилого помещения (квартиры) (подпунктом «д» п. 2 Правил);
• для сравнения – согласно п. 5 Правил в состав общего имущества входят внутридомовые инженерные системы холодного и горячего водоснабжения и газоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учета холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях;
• суд, проанализировав положения п. 6 Правил во взаимосвязи с пп. «д» п. 2 и п. 5 этих Правил, пришел к правильному выводу о том, что в состав общего имущества собственников помещений в многоквартирном доме включаются лишь те обогревающие элементы системы отопления (радиаторы), которые обслуживают более одной квартиры (находятся за пределами квартир на лестничных клетках, в подвалах и т.д.).

Собственники были настолько недовольны таким толкованием нижестоящей инстанции, что коллегия вынуждена была повторить:«Правомерным является вывод суда о том, что системное толкование п. 6 Правил не дает оснований для вывода о том, что обогревающие элементы внутридомовой системы отопления, обслуживающие только одну квартиру, включаются в состав общего имущества собственников многоквартирного дома. Довод в кассационной жалобе о неясности и двояком толковании п. 6 Правил противоречит содержанию решения суда».

Обеспечение теплом многоквартирных домов: централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Центральное отопление в частном доме

Наличие центрального отопления в частном доме – популярное явление. У него много преимуществ. Центральное отопление подразумевает наличие генератора теплоносителя, функцию которого выполняет центральная котельная.

Подсоединение

Подсоединение отопления выполняется после подписания соответствующего договора между хозяином здания и компанией, которая оказывает данную услугу. Есть три вида подсоединения центрального отопления к частному дому:

• зависимая прямоточная схема;
• независимая схема;
• зависимая схема с монтажом элеватора.

Каждая схема отопления дома, представленная выше, обладает своими преимуществами и минусами, которые важно учесть

Независимая схема

Достаточно часто для отопления частных домов используется независимая схема. Она подходит в тех ситуациях, когда по каким-то причинам невозможно поднять давление в системе отопления. Чаще всего это случается ввиду конструктивных причин.

Если жилой дом обладает отопительной системой, состоящей из пластиковых труб, понадобится независимая схема с применением циркуляционного насоса. В доме система может заполняться из водопровода или из теплоцентрали при помощи особенного запорного вентиля. Но у нее должен быть расширительный бак.

Независимая схема системы отопления

Центральное отопление частного строения может выполняться с помощью зависимой схемы. Но она нуждается в монтаже переходного устройства. За такую функцию отвечает индивидуальный тепловой пункт, обладающий элеваторным узлом. Последний создан для передачи энергии тепла. Ведь в центральной отопительной системе температура теплоносителя составляет +150 градусов, а на самом деле она не должна быть выше +90 градусов.

Элеватор нужен для передачи тепла от основной теплосети. Он, благодаря наличию инжекционного сопла, делает быстрее скорость перемещения воды в системе домашнего отопления. Благодаря его присутствию, вода будет нагреваться при помощи частичного смешивания с теплоносителем из центральной системы отопления, температура которого очень высокая.

При наличии элеватора также можно контролировать объем расходуемой горячей воды. Это выполняется благодаря возможности контролировать поперечное проходное сечение сопла. Управление выполняется с помощью перекрытия части отверстия иглой, имеющей вид конуса с небольшим уклоном. Он передвигается при помощи особого механизма, оснащенного выведенной наружу ручкой управления.

Пропорционально температуры нагрева воды меняется ее расход при происхождении через сопло. Также элеватор одновременно играет роль регулятора температуры, смесителя и насоса. Эти оборудования отличаются бесшумной работой и надежностью. Благодаря им, зависимая схема циркуляции воды пользуется большим спросом.

Зависимая прямоточная схема

Зависимая прямоточная схема отопления

Самой простой схемой центрального отопления частного дома считается зависимая прямоточная. Данная система лишена смесителей, расширительной емкости и других вспомогательных деталей. Она состоит только из трубы и радиаторов. Система даже при высоком давлении и температуре хорошо сохраняет элементы. Но у нее есть минус: температура в загородном доме полностью зависит от центральной котельной.

Специалисты выделяют, что из трех систем, с помощью которых выполняется центральное отопление в частном доме, самым универсальным считается зависимая, которая имеет элеватор. Это охарактеризовано тем, что она не нуждается в применении прокачивающего насоса. Несмотря на наличие некоторых минусов, именно центральное отопление считается самым популярным. Ведь с его помощью можно эффективно обогреть квартиру или частный дом даже в знойные морозы.

Составные части централизованной системы отопления

Она состоит из нескольких основных структурных элементов, которые зависят друг от друга и функционируют как единое целое.

Первый из них – источник тепла. Это могут быть котельные или теплоэнергоцентрали, в которых происходит нагревание теплоносителя. Они отличаются друг от друга тем, что нагрев воды, которая впоследствии передается потребителю для отопления помещений, осуществляется разными способами.

В котельных она нагревается сразу, а в ТЭЦ она сначала переводится в состояние пара, и этот пар используется для получения энергии. Эту энергию применяют уже для нагрева воды, которая направляется в систему труб.

Следующий элемент – теплосети. Представляют собой обширный трубопровод, по которому осуществляется транспортировка горячей воды к потребителю и возврат отработанного теплоносителя к источнику тепла.

Чаще всего состоит из стальных труб большого диаметра, от 1000 до 1400 мм. Теплосети могут быть проложены как под землей, так и на поверхности, с обязательной теплоизоляцией.

Потребители тепла – радиаторы, расположенные непосредственно в многоквартирных домах и иных зданиях.
