Сферы применения кабелей
Поскольку продукция с такой маркировкой может обладать различным строением и характеристиками, кабели применяются в ряде отраслей. В качестве основных можно обозначить:
- Монтаж электропроводки для подключения к сети интернет или линиям телефонной связи. В розеточных блоках, например, в ходу продукция 30awg.
- Системы обеспечения безопасности – сигнализации автомобилей, установки для тушения пожаров. Здесь подходят не слишком тонкие образцы (27 и менее), подсоединяемые к электросетям с малой величиной тока.
- Производство звуковоспроизводящей аппаратуры и телевизоров. Для этой цели применяются, например, кабели 22awg и 24awg.
- Осветительные приборы с диодами в доме или производственных помещениях при подсоединении к напряжению в 12 вольт.
- Витые пары широко применяются для электрического обеспечения транспорта. Используются элементы разного диаметра, в зависимости от конкретной цели. Например, запитка мотора и стартера от аккумулятора реализуется через проводники большой толщины – awg 16.
- Для высокоскоростной передачи информации хорошо подходят провода awg24, изготовленные с применением оптоволокна. Если 24 awg перевести в мм, получится 0,511. Такой будет диаметр у жилы изделия, промаркированного данной цифрой.
Важно! При выборе кабеля нужно обращать внимания на то, при каких значениях силы тока (в амперах) и напряжения (в вольтах) допустима эксплуатация кабеля. Для бесперебойного функционирования сетей надлежит строго придерживаться этих показателей
Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается
Нарушение этого правила непременно спровоцирует инцидент короткого замыкания
Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается. Нарушение этого правила непременно спровоцирует инцидент короткого замыкания.
Данная продукция широко используется в транспортных средствах
Строение кабеля
Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:
- токоведущая жила;
- слой защитной изоляции.
Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.
Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.
Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.
Как рассчитать калибр awg по формуле
Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:
В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.
Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).
В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.
Для больших калибров (00, 000, 0000 …) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.
И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:

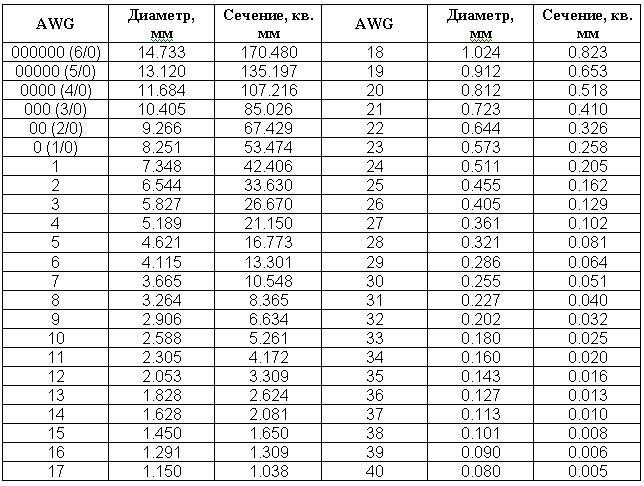

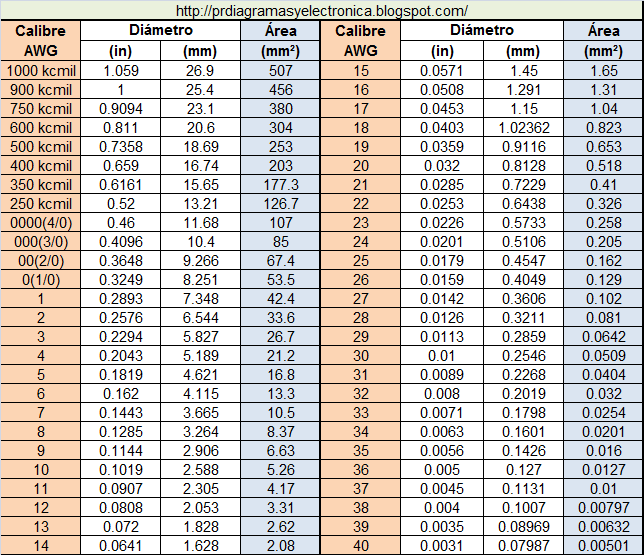

Сечение провода awg — таблица американского стандарта проводов
Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.
| AWG | Диаметр жилы | Площадь поперечного сечения | Токовая нагрузка для медного провода при t 60/75/90 °C | |
| дюймы | мм | мм2 | А | |
| 0000 (4/0) | 0,4600 | 11,684 | 107 | 195/230/260 |
| 000 (3/0) | 0,4096 | 10,404 | 85 | 165/200/225 |
| 00 (2/0) | 0,3648 | 9,266 | 67,4 | 145/175/195 |
| 0 (1/0) | 0,3249 | 8,252 | 53,5 | 125/150/170 |
| 1 | 0,2893 | 7,348 | 42,4 | 110 / 130 / 150 |
| 2 | 0,2576 | 6,544 | 33,6 | 95/115/130 |
| 3 | 0,2294 | 5,827 | 26,7 | 85/100/110 |
| 4 | 0,2043 | 5,189 | 21,2 | 70/85/95 |
| 5 | 0,1819 | 4,621 | 16,8 | |
| 6 | 0,1620 | 4,115 | 13,3 | 55/65/75 |
| 7 | 0,1443 | 3,665 | 10,5 | |
| 8 | 0,1285 | 3,264 | 8,37 | 40/50/55 |
| 9 | 0,1144 | 2,906 | 6,63 | |
| 10 | 0,1019 | 2,588 | 5,26 | 30/35/40 |
| 11 | 0,0907 | 2,305 | 4,17 | |
| 12 | 0,0808 | 2,053 | 3,31 | 25/25/30 |
| 13 | 0,0720 | 1,828 | 2,62 | |
| 14 | 0,0641 | 1,628 | 2,08 | 20/20/25 |
| 15 | 0,0571 | 1,450 | 1,65 | |
| 16 | 0,0508 | 1,291 | 1,31 | — / — / 18 |
| 17 | 0,0453 | 1,150 | 1,04 | |
| 18 | 0,0403 | 1,024 | 0,823 | —/—/14 |
| 19 | 0,0359 | 0,912 | 0,653 | |
| 20 | 0,0320 | 0,812 | 0,518 | |
| 21 | 0,0285 | 0,723 | 0,41 | |
| 22 | 0,0253 | 0,644 | 0,326 | |
| 23 | 0,0226 | 0,573 | 0,258 | |
| 24 | 0,0201 | 0,511 | 0,205 | |
| 25 | 0,0179 | 0,455 | 0,162 | |
| 26 | 0,0159 | 0,405 | 0,129 | |
| 27 | 0,0142 | 0,361 | 0,102 | |
| 28 | 0,0126 | 0,321 | 0,081 | |
| 29 | 0,0113 | 0,286 | 0,0642 | |
| 30 | 0,0100 | 0,255 | 0,0509 | |
| 31 | 0,00893 | 0,227 | 0,0404 | |
| 32 | 0,00795 | 0,202 | 0,032 | |
| 33 | 0,00708 | 0,180 | 0,0254 | |
| 34 | 0,00630 | 0,160 | 0,0201 | |
| 35 | 0,00561 | 0,143 | 0,016 | |
| 36 | 0,00500 | 0,127 | 0,0127 | |
| 37 | 0,00445 | 0,113 | 0,01 | |
| 38 | 0,00397 | 0,101 | 0,00797 | |
| 39 | 0,00353 | 0,0897 | 0,00632 | |
| 40 | 0,00314 | 0,0799 | 0,00501 |
В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.31 мм2 и 2.08 мм2 соответственно.
Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).
Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.
Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.
Данные представлены для медных и алюминиевых проводников.
Для чего нужна маркировка
Обозначение проводника выполняется несколькими способами:
- вручную – используется несмываемый маркер;
- с помощью этикетки – ярлыки и этикетки распечатывают на принтере и крепят на кабель;
- заводской метод – с помощью специального промышленного маркиратора.
Последний метод самый надежный, так как полученное обозначение не смывается, не изнашивается и не теряется, как этикетка.
Разбираетесь в маркировке проводов?
Да 20%
Нет 60%
Пытаюсь разобраться 20%
Проголосовало: 5
Расшифровка кода на этикетке или на кабеле позволяет совершенно точно установить следующее:
- какому ТУ или ГОСТ соответствует изделие;
- класс стойкости к нагреванию;
- цвет;
- номинальное рабочее напряжение;
- число вспомогательных жил и их сечение;
- число заземлений;
- количество фаз;
- марка.
Зачем надо уточнять сечения кабеля
На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.
Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
AWG — американский стандарт проводов.
AWG (American Wire Gauge) — переводится с английского языка как американский калибр проводов. Используется в США и других странах с 1857 года. Его особенность заключается в том, что чем меньше номер AWG, тем больше диаметр провода (проволоки). Этой особенностью он обязан технологии производства проволоки, которая изготавливается методом волочения, т.е. протягивания толстой проволоки через более тонкое калибровочное отверстие. Причем технология не позволяет перескакивать при волочении через калибры. Отсюда номер калибра AWG показывает количество проходов через уменьшающиеся отверстия в волоке, прежде чем получится нужный диаметр. Наиболее толстая проволока калибра AWG 0 (диаметр 8,252 мм) только после 26-го протягивания превращается в AWG 26 диаметром около 0,4 мм. Из приведенного выше понятно почему, чем больше номер AWG, тем меньше диаметр провода. Когда в обозначении калибра несколько нулей, это означает, что проволока толще проволоки AWG 0. Для удобства обозначения вместо 0000 часто пишут 4/0, вместо 000 – 3/0 и т.д. Соответствие калибров AWG, диаметру одножильных проводов и их сечению приведено в таблице 1. Заметим, что диаметры проводов американского стандарта AWG непосредственно не соответствуют отечественным стандартным диаметрам проводов. Поэтому при замене в своих конструкциях «американских» проводов (обмоточных или монтажных) отечественными следует выбирать провода, ближайшие по диаметру (в сторону увеличения). Таблица 1. Одножильные проводники С многожильными проводниками все не так просто, как хотелось бы. Существует множество формул расчета сечения основанных на одножильном методе, на самом деле это неправильно, так и многожильном, где приходится рассчитывать суммарную площадь сечения через площади сечения маленьких жилок, а эквивалентный диаметр – через диаметр отдельных жилок, уложенных по принципу плотной упаковки.
Примеры видов плотной упаковки жил в многожильном кабеле
Но в реальной жизни для очень многожильных проводников используются и «неправильные» количества жил, и тогда приходится определять фактический диаметр жилы эмпирическим путем.
В таблице 2, приводимой далее, диаметр отдельной жилы рассчитан по формуле для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его еще в некоторых источниках называют «приведенным». Как видите, разница между теоретическим и фактическим диаметрами не так уж велика, но она имеет место быть.
Рабочие характеристики
Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:
- Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
- Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
- По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
- Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.
Термоусадочный водонепроницаемый встык для AWG
С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.
Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.
На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.
PoE
Один из самых популярных вопросов про кабели 28 AWG — а поддерживает ли этот кабель PoE (Power over Ethernet)? Сейчас уже можно точно ответить — да! Кабели известных брендов поддерживают все современные стандарты PoE: IEEE 802.3 af PoE, 802.3 at PoE+ и 802.3 bt (PoE++). Это делает использование тонких кабелей экономически обоснованным для подключения питания для камер видеонаблюдения, удаленных сенсоров, точек доступа и т.д. Только необходимо помнить об одном нюансе: тонкий кабель, собранный в пучки, будет выделять больше тепла, чем стандартные кабели. Температура может подняться на 15°C выше, чем оговорено в стандарте TSB 184.
Многопроволочные кабели
Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.
Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.
Витая пара AWG
Какой калибр AWG использовать?
Справочная таблица
Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.
Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.
13AWG Wire - 130A 14AWG Wire - 110A 16AWG Wire - 70A 18AWG Wire - 45A 20AWG Wire - 27A 22AWG Wire - 17A
Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т.е. риск перегрева минимальный.
В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.
Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.
Избегаем узких мест
Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.
Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.
Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.
Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.
Почему в разных источниках указывается разный максимально допустимый ток?
Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.
Имеет ли значение напряжение?
Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт
Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В
Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.
Как выбирать провода для квадрокоптеров и других радиоуправляемых моделей?
Толщина жил, сопротивление и допустимый ток
Более толстые провода имеют больший диаметр жил и, следовательно, большую площадь сечения, следовательно, у них ниже сопротивление на единицу длины (удельное сопротивление), т.е. по ним можно передавать больший ток.
Сопротивление проводов зависит от материала, из которого изготовлены жилы, толщины жил и длины провода.
- Чем тоньше провод, тем больше сопротивление
- Чем длиннее провод, тем больше сопротивление
Что будет если мы превысим допустимый ток?
У тонких проводов большое сопротивление, соответственно на них падает большое напряжение, а в виде тепла теряется довольно много энергии.
При превышении допустимого тока, провод просто начинает очень сильно разогреваться. В крайнем случае может расплавиться припой или изоляция. Если толщина провода очень маленькая, то именно провод станет тем бутылочным горлышком в системе питания коптера, из-за которого будет ограничена мощность моторов и регуляторов.
Одножильный или многожильный провод?
Многожильный провод более гибкий, с ним проще работать, чем с одножильным. В квадрокоптерах мы рекомендуем использовать только многожильный провод.
Материал изоляции
В нашем хобби лучше всего использовать провода в силиконовой изоляции. Они более гибкие, чем провода в ПВХ изоляции, у них более широкий диапазон рабочих температур. Силиконовая изоляция не плавится и не утягивается при пайке. Да и вообще в любых экстремальных условиях силикон лучше.
Красные или черные (или другие цвета), есть ли разница?
Нет никакой разницы, используйте тот цвет, который вам больше подходит. Обычно красные провода используются для «+» питания, а черные — для земли, т.е. визуально сразу понятно что и где. Мы настоятельно рекомендуем придерживаться этой схемы.
Провода других цветов часто используются для сигнальных линий.
Откуда произошла маркировка AWG

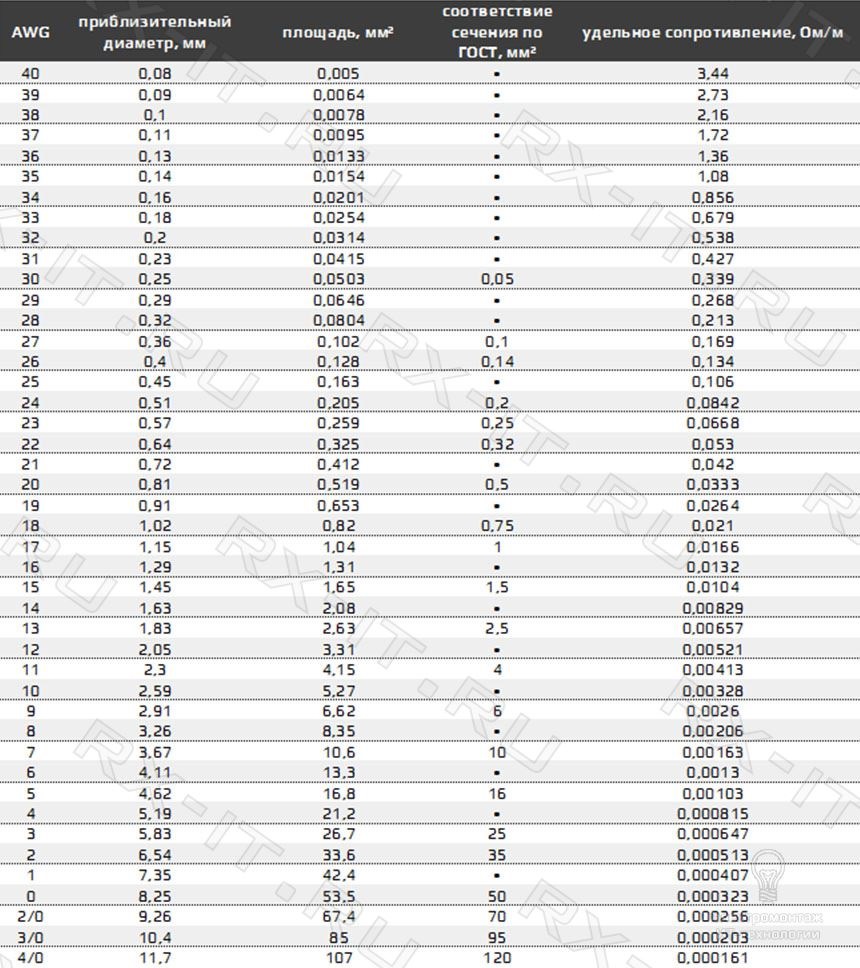

Таблица маркировки проводов AWG
По своей форме кабельные жилы схожи с обычной проволокой из меди.
В США ранее проволоку производили по принципу волочения (вытягивания). Для этого заготовку пропускали сквозь ролики станка. К примеру, есть заготовка с показателем сечения 12 мм. Чтобы понизить её диаметр до требуемого, проволоку протаскивали через калибровочное отверстие конкретное количество раз, вследствие чего она вытягивалась, показатель длины повышался, а показатель диаметра – уменьшался. Так из 12-го диаметра можно было сделать 10-й или 8-й.
Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.
Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.
Назначение кабелей
Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:
- Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
- Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.

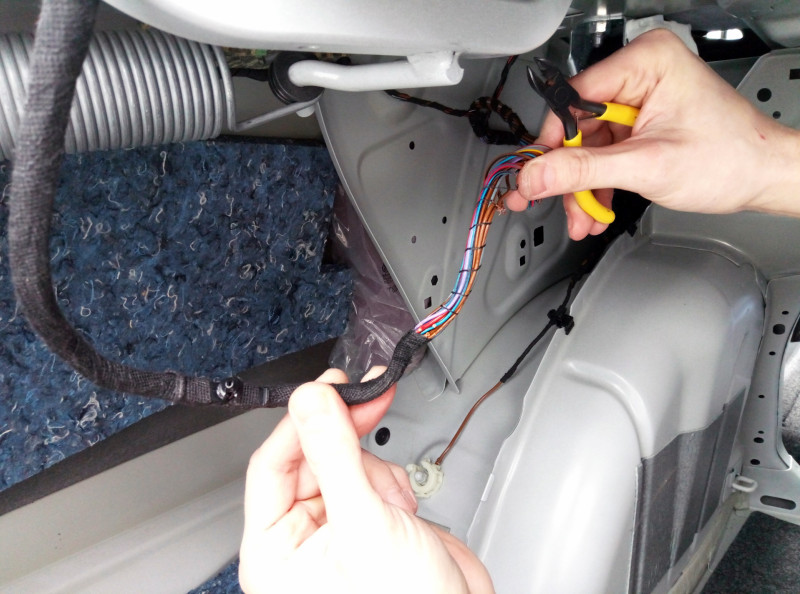

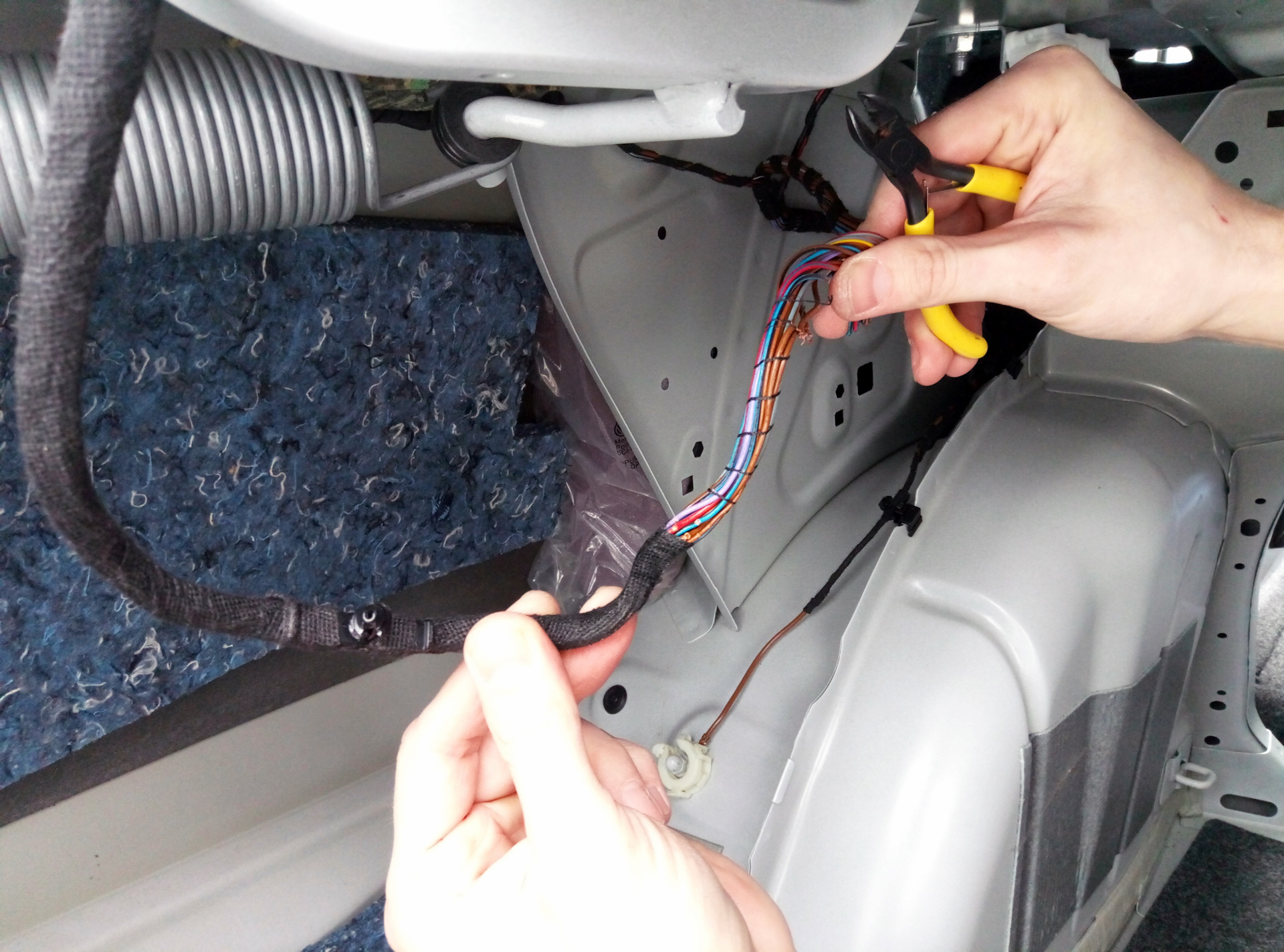

- Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
- Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
- Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.
Акустический провод AWG
Что учесть при выборе кабеля
Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.
Если вам нужна консультация по выбору, обращайтесь к нашим менеджерам. Они помогут подобрать подходящий кабель, сориентируют вас по параметрам, цене и срокам поставки. А если вы готовы сделать самостоятельный выбор, заходите в каталог и покупайте через сайт. У нас вы найдете электроустановочные изделия и другую продукцию категории «Электрика и свет». Поэтому сможете сделать электромонтаж под ключ, купив все на одном сайте!
Источник
