Что такое фреон R410a
Информацию о том, что хладагент r 410a стал заменой R22 нельзя воспринимать буквально. Технические характеристики фреонов различаются, сплит-систему спроектированную под один тип газовой смеси, не заполняют другим составом. Хладон r 410a разработан в 1991 году компанией Allied Signal. Спустя 5 лет появились первые кондиционеры, работающие с новым хладоном. Целью разработчиков было заменить устаревшие газовые смеси, содержащие хлор. Соединения группы CFC (хлорфторуглеродные) при попадании в атмосферу разрушали озоновый слой, усиливая парниковый эффект. Новый фреон соответствует всем требованиям Монреальского протокола. Его влияние на истощение защитного слоя Земли равно нулю.
Состав стабилен, инертен к металлам. Не имеет цвета, обладает легким запахом эфира. Под действием открытого огня разлагается на токсичные составляющие.

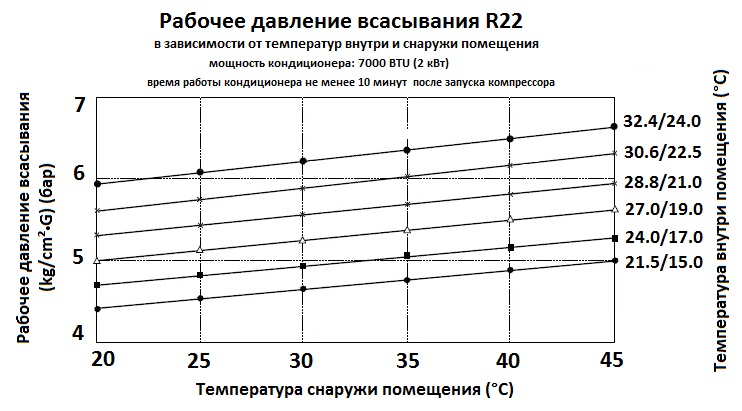

Параметры давления в сплит-системе
Для функционирования любой сплит-системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.
Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.
В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.
Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:
- discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;
- suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.
Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.
Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.
К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.

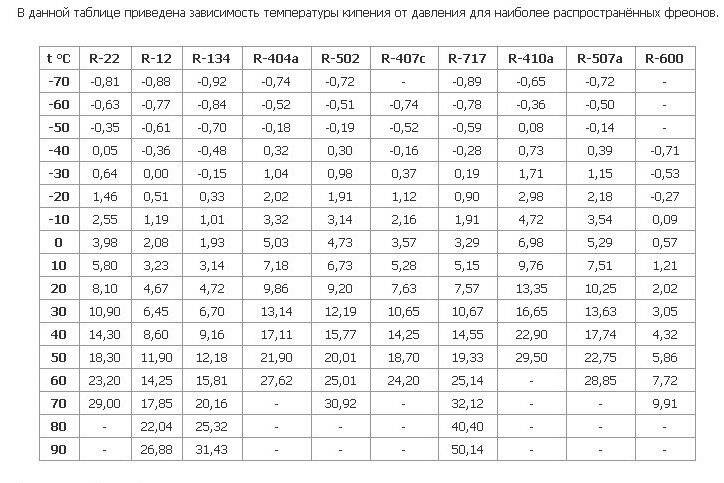

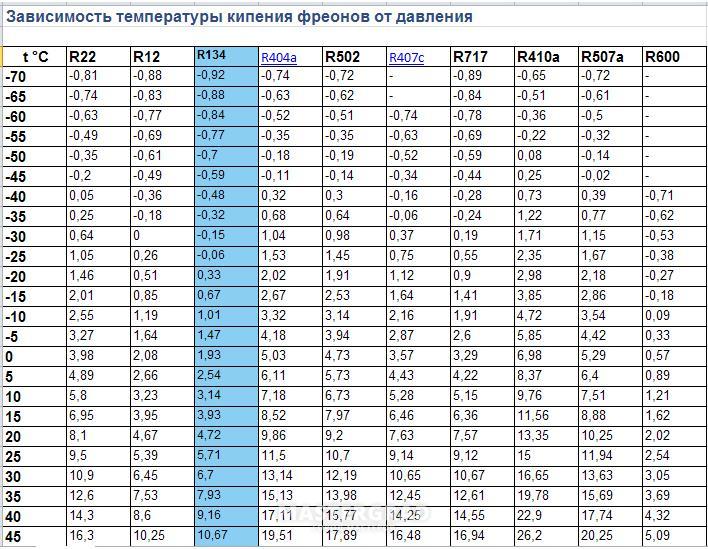

Характеристики R410a на линии насыщения
| Темпе-ратура, C | Насыщенная жидкость | Насыщенный пар | |||||||
| Давление насы-щения, 105 Па | Плотность, кг/м3 | Удельная энтальпия, кДж/кг | Удельная энтропия, кДж/(кг*К) | Давление насы-щения, 105 Па | Плот-ность, кг/м3 | Удельная энтальпия, кДж/кг | Удельная энтропия, кДж/(кг*К) | Удельная теплота парообра-зования, кДж/кг | |
| -50 | 1,123 | 1339,761 | 131,4 | 0,726 | 1,122 | 4,526 | 401,5 | 1,936 | 270,1 |
| -45 | 1,417 | 1325,036 | 137,8 | 0,754 | 1,415 | 5,616 | 404,6 | 1,924 | 266,8 |
| -40 | 1,770 | 1309,941 | 144,2 | 0,782 | 1,767 | 6,909 | 407,5 | 1,913 | 263,4 |
| -35 | 2,191 | 1294,45 | 150,7 | 0,809 | 2,187 | 8,435 | 410,5 | 1,902 | 259,8 |
| -30 | 2,689 | 1278,534 | 157,3 | 0,837 | 2,683 | 10,224 | 413,3 | 1,891 | 256,0 |
| -25 | 3,273 | 1262,162 | 164,0 | 0,864 | 3,265 | 12,312 | 416,1 | 1,882 | 252,0 |
| -20 | 3,954 | 1245,297 | 170,9 | 0,891 | 3,944 | 14,738 | 418,8 | 1,872 | 247,8 |
| -15 | 4,743 | 1227,897 | 177,9 | 0,918 | 4,730 | 17,546 | 421,3 | 1,863 | 243,4 |
| -10 | 5,651 | 1209,914 | 185,1 | 0,945 | 5,635 | 20,785 | 423,8 | 1,854 | 238,7 |
| -5 | 6,690 | 1191,292 | 192,5 | 0,973 | 6,670 | 24,511 | 426,1 | 1,846 | 233,6 |
| 7,872 | 1171,968 | 200,0 | 1,000 | 7,849 | 28,79 | 428,3 | 1,837 | 228,3 | |
| 5 | 9,211 | 1151,863 | 207,7 | 1,028 | 9,184 | 33,696 | 430,2 | 1,829 | 222,5 |
| 10 | 10,719 | 1130,887 | 215,7 | 1,055 | 10,688 | 39,317 | 432,0 | 1,821 | 216,3 |
| 15 | 12,410 | 1108,928 | 223,9 | 1,084 | 12,375 | 45,759 | 433,6 | 1,812 | 209,6 |
| 20 | 14,299 | 1085,849 | 232,5 | 1,112 | 14,260 | 53,149 | 434,8 | 1,803 | 202,4 |
| 25 | 16,399 | 1061,481 | 241,3 | 1,141 | 16,357 | 61,643 | 435,8 | 1,794 | 194,5 |
| 30 | 18,725 | 1035,603 | 250,5 | 1,171 | 18,681 | 71,44 | 436,4 | 1,785 | 185,9 |
| 35 | 21,293 | 1007,926 | 260,2 | 1,202 | 21,247 | 82,798 | 436,6 | 1,774 | 176,4 |
| 40 | 24,116 | 978,057 | 270,4 | 1,233 | 24,070 | 96,062 | 436,2 | 1,763 | 165,9 |
| 45 | 27,211 | 945,435 | 281,2 | 1,266 | 27,165 | 111,722 | 435,2 | 1,750 | 154,0 |
| 50 | 30,592 | 909,218 | 292,8 | 1,301 | 30,549 | 130,504 | 433,4 | 1,736 | 140,6 |
Повышаем давление самостоятельно
Итак, мы узнали, что уровень давления в сплит системе недостаточный. Как повысить давление в кондиционере самостоятельно? Это довольно несложный процесс. Справиться с ним сможет любой желающий. Необходимо лишь соблюдать следующие рекомендации:
Чтобы увеличить уровень давления в системе, необходимо осуществить ее заправку хладагентом.
Перед началом работы необходимо уточнить, какое рабочее давление должно быть у данной сплит-системы. Обычно данная информация расположена на внешнем блоке и в технической документации.
Для работы нам потребуется прибор манометр. Он даст нам полную информацию о состоянии давления в кондиционере.
Подготовьте необходимый тип фреона. Чтобы выбрать оптимальный вариант хладагента, можно проконсультироваться со специалистами или посмотреть список рекомендуемых к заправке типов фреона в технической документации.
Замена фреона в кондиционере может быть частичной или полной. Это зависит от показаний манометра
В случае, если вам требуется частичная замена, необходимо обратить внимание на тип используемого хладагента. Дело в том, что некоторые их виды не поддерживают частичный способ заправки
Это связано с тем, что в их состав входят сложные многокомпонентные газы. Они имеют разную плотность и свойства. При частичной процедуре заправки произойдет их разрушение.
Необходимо подсоединить к внешнему блоку прибор с хладагентом.
Также прикрепите манометр для контроля работы.
Необходимо постоянно следить за показаниями манометра.
Включите в сеть кондиционер.
Начнется его заправка. Следите за изменениями уровня давления по показаниям прибора.
Также необходимо следить за температурными показаниями устройства. Она показывает степень конденсации хладагента.
Если вы заметили, что температура в кондиционере имеет слишком высокие показания, это означает, что следует еще заправить фреон.
После достижения стандартных значений для давления устройства заправку следует прекратить.
После окончания работ необходимо отключить сплит – систему от сети.
Включите ее в сеть через 2-3 часа и проверьте эффективность работы.
Подключите манометр и проконтролируйте уровень рабочего давления в устройстве.
Если его недостаточно, повторите процедуру через сутки.
Как подобрать минеральное масло для фреона
Масло для фреона R12 необходимо. Оно обеспечивает работу трущихся деталей. Снижение трения увеличивает срок службы компрессора, замена которого – дорогое удовольствие. Смазочные материалы отводят часть тепла, так как масло нагревается дольше. Большое значение имеет степень смешиваемости (растворимости) фреона и масла.
Для фреона R12 используются только минеральные смазочные материалы, изготовленные на основе нефти – нафтеновые и парафиновые
При выборе масла важно знать, что температура застывания и текучести были ниже температуры кипения хладагента
При работе в холодильном оборудовании цель смазки – создание прочной пленки на трущихся деталях. При повышении температуры выше положенного значения поверхностное натяжение масла снижается, а вязкость увеличивается, что препятствует нормальному растворению хладагента и его циркуляции.
Минеральные вещества более чувствительны к температурам. Если происходит перегрев оборудования по каким-либо причинам, нарушается процесс смешивания веществ, повышается кислотность и масло темнеет. После ремонта сливают жидкость и закачивают новую. Повышение кислотности приводит к сгоранию обмотки электродвигателя.
Смазочные материалы для дозаправки холодильного оборудования покупают у надежных поставщиков, так как некачественный состав и наличие в нем воды приводит к химическим процессам внутри кондиционера, что отрицательно сказывается на его работе.
Заправку выполняют, имея все необходимые инструменты, а именно, прибор для вакуумирования системы. Наличие остатков воздуха в системе перед заправкой сказывается на стабильности химического состава фреоно-масляной смеси.
Марка производитель смазочных материалов Mobil Gargoyle Arctic Oil 300 или 155 предлагает высококачественные компоненты для кондиционеров. Из-за депарафинизации (очистки) вещество имеет хорошую текучесть даже при самых низких значениях температуры. Помутнение масла происходит редко – при очень высоких температурах. Смазка очищена от влаги и запечатана в заводскую упаковку. При эксплуатации следует принимать меры, чтобы вода не попала в масло.
Технология заправки по весу хладагента
Суть способа заключается в полной замене фреона – старый газ нужно спустить в атмосферу, а вместо него залить свежий хладон. Для новичков это наиболее приемлемый вариант – только опытный мастер способен определить остаток хладагента в системе и точно дозаправить недостающее количество. Другие способы закачки мы опишем ниже.
Присоединение коллектора к портам внешнего модуля
Представляем инструкцию, как заправить кондиционер фреоном по весам:
- Слейте старый хладон в атмосферу любым удобным способом – через открученную трубку либо золотник сервисного порта. Выпускайте газ медленно, дабы не потерять масло. В процессе опорожнения шестигранником откройте оба крана, спрятанные под защитными гайками.
- Закройте краны и подсоедините к золотнику левый шланг манометрической станции (синего цвета). Убедитесь, что вентили коллектора тоже закрыты. Схема подключения для вакуумирования
- Средний шланг желтого цвета подключите к штуцеру вакуумного насоса, запустите агрегат. Откройте левую задвижку низкого давления (слева на схеме) и следите за вакууметром – стрелка должна упасть ниже нуля и показать значение минус 1 Бар. Также откройте вентили сервисных портов.
- Вакуумируйте фреоновый контур в течение 20 минут. После остановки насоса выждите полчаса, наблюдая за манометром. Если стрелка двинется обратно к нулю, ищите протечку.
- Переключите шланг с насоса на баллон, закройте левый кран коллектора. Вентиль резервуара откройте на несколько оборотов и выполните продувку шланга фреоном. Операция проста: на 1 секунду приоткройте правую задвижку станции (высокого давления). Заправочный сосуд подключается тем же шлангом, что и вакуумный насос
- Установите баллон на весы должным образом и обнулите показания дисплея. Снова откройте левый вентиль коллектора и отслеживайте уменьшение массы газа. Когда дисплей покажет требуемое количество хладона, кран закрывайте.
- Перекройте оба вентиля на сервисных портах, отсоедините от золотника патрубок и проверяйте сплит-систему на работоспособность.
Стандартный сосуд с хладагентом R410 необходимо переворачивать
В процессе работы важно не перепутать последовательность операций и случайно не открыть заправленного контура. Минимальное время вакуумирования – 20 мин, в течение указанного периода насос вытянет из системы не только воздух, но и влагу, способную нанести вред компрессору. Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:
Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:
Watch this video on YouTube
Дозаправка по давлению и температуре перегрева
Сразу хотим предупредить, что данный способ добавления хладона считается ненадежным, хотя многие холодильщики заправляют фреон «на глазок», ориентируясь только по давлению. Лучшая и самая правильная методика заправки – полная замена хладагента с опорожнением системы и заливкой по весам, как это описывается в нашем руководстве.
Помимо термометра и манометрического коллектора, вам понадобится:
- шестигранные и рожковые ключи;
- весы электронные (сгодятся кухонные);
- фреон требуемой марки (указывается на табличке внешнего блока).
Первым делом убедитесь в отсутствии утечек, иначе рискуете потратить время и силы впустую. Выполняя дозаправку, придерживайтесь инструкции:
- Присоедините шланг от манометра НД к сервисному порту, а среднюю трубку желтого цвета – к газовому баллону в соответствии с представленной ниже схемой.
- Откройте вентиль баллона и продуйте шланги от воздуха, на секунду приоткрыв кран высокого давления (справа на коллекторе).
- Поставьте емкость с хладоном на весы, обнулите показания. При заливке фреона R410a баллон ставится кверху дном.
- Включите кондиционер на охлаждение и откройте сервисный вентиль, предварительно открутив защитную крышку.
- Открывая кран НД (слева на манометрической станции), запускайте хладон в контур малыми порциями, буквально по 30 грамм. Ориентируйтесь по электронным весам.
- После заливки каждой порции перекрывайте кран и замеряйте температуру газового патрубка в течение 1—2 минут. При необходимости подавайте следующую порцию. Задача – снизить перегрев до нормы 5—8 °С.
- По окончании дозаправки закройте поочередно вентили коллектора, сервисного патрубка и баллона.
Пример. Если раньше температура газовой магистрали при давлении 5.4 Бар составляла +17 °С, перегрев достигал 17 — 8 = 9 градусов (фреон R22). Значит, нужно добиться охлаждения трубки до + 14 °С, чтобы уложиться в норму.
Подробно технология дозаправки сплит-системы по перегреву и давлению описана в видеосюжете:
Признаки утечки фреона
Хладагент фреон в кондиционерах подвержен утечке в процессе эксплуатации. В течение года использования количество фреона уменьшается на 4–7% естественным образом. Однако при неисправной работе кондиционера или повреждениях внутреннего блока, утечка может произойти и в новом устройстве
Её важно определить на начальном этапе и вовремя дозаправить устройство хладагентом
Основные признаки утечки фреона:
- Плохое охлаждение помещения.
- Появление инея на деталях внутреннего и внешнего блока.
- Подтеки масла под кранами.
- Повышенный шум и вибрации устройства при работе.
- Появление неприятного запаха при работе кондиционера.
Если утечка произошла в результате длительного использования, работоспособность кондиционера можно восстановить, заправив его хладагентом. При повреждении деталей и фреоновых трубок, по которым движется цикл, потребуется не только дозаправка, но и вмешательство специалистов по ремонту охладителей.
Норма давления фреона и от чего она зависит
Давление в системе кондиционера – один из основных параметров, но норма давления, вопреки уверенности многих владельцев сплит-систем, не зависит от количества хладагента, циркулирующего в агрегате. Поскольку фреон в процессе работы осуществляет фазовые переходы, он подвержен влиянию разных факторов, в числе которых:
- Температура окружающей среды (в помещении и на улице).
- Марка хладагента, циркулирующего в системе.
- Режим работы оборудования.
- Степень загрязнения системы (например, турбины, воздушных фильтров).
То есть, я хочу сказать, что бессмысленно спрашивать, например, какое давление должно быть в кондиционере на 410 фреоне, без учета дополнительных данных. На практике рабочее давление теплоносителя меняется не один раз в сутки, вслед за изменением погодных условий и переключения режимов работы устройства. При этом количество газовой смеси не влияет на работу прибора ощутимо (разве что она улетучится полностью).

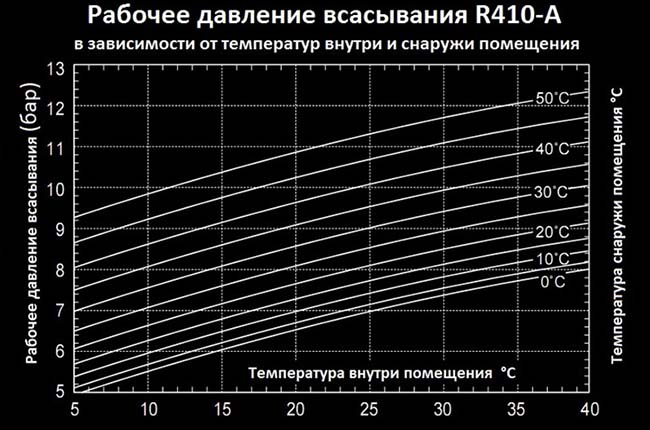

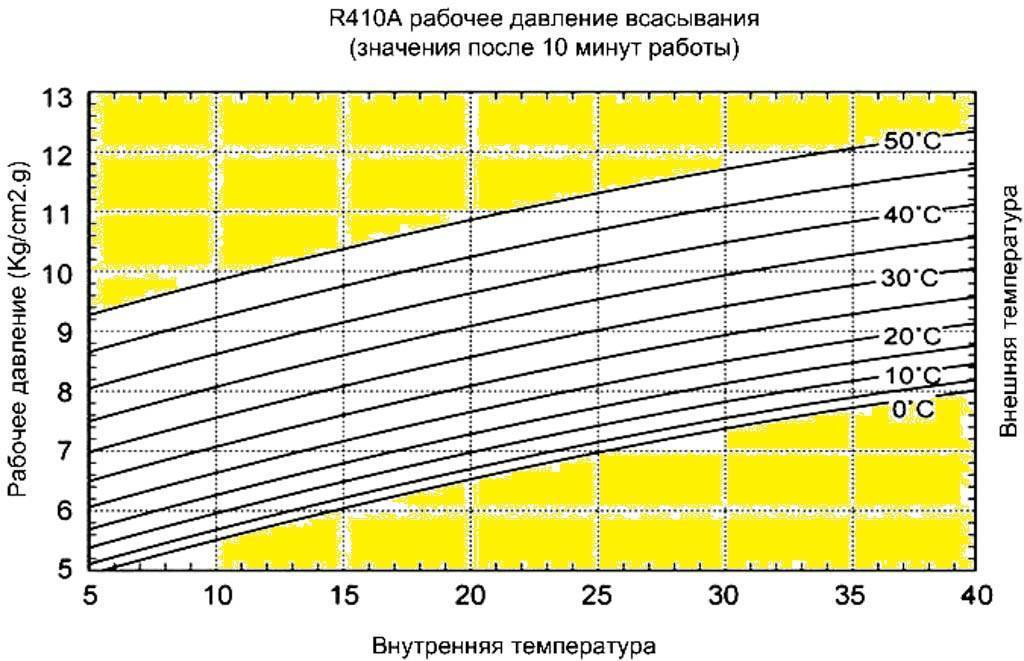

К примеру, для фреона марки R410A норма рабочего давления всасывания составляет порядка 8 бар, рабочее давление нагнетания (всегда выше) – 20-25 бар. Данные значения действительны при режиме работы на холод, когда температура воздуха составляет +24°C. С изменением факторов показатели также будут меняться. Соотношения марки и давления при разных температурах сводятся в специальные таблицы.
Чем заправляют сплит-системы
Хладагент в системах кондиционирования – это теплоноситель, выполняющий ту же роль, что вода или газ в системе отопления. Однако, в отличие от воды, постоянно находящейся в одном агрегатном состоянии, хладагент задействует фазовый переход (кипение и конденсацию). Для заправки сплит-систем используют следующие разновидности фреона:
- R22. Бесцветный газ со слабым запахом хлороформа. Широко используется в промышленности, подходит для частичной и полной заправки.
- R410A. Разновидность хладагента в виде смеси двух газов, в современных системах используется наиболее часто. Если утечка достигает 40%, нужна полная перезаправка устройства.
- R407C. Хладагент, не разрушающий озоновый слой, состоит из смеси трех видов фреона. Разработан для замены R22, но для дозаправки не применяется, только для полного заполнения системы.
- R134A. Используется для заправки кондиционеров в автомобилях (R12 – в старых моделях).
Технические характеристики фреона R410a
| Характеристика | Значение |
| Молекулярная масса (г/моль) | 72.58 |
| Температура кипения при атм. давлении ( ° С ) | -51.58 |
| Массовая доля R125 | 0.5 |
| Массовая доля R32 | 0.5 |
| Плотность жидкости при 25 °С, (кг/м3) | 1062 |
| Плотность насыщенных паров при 25 °С, (кг/м3) | 18.5 |
| Критическая температура (°С) | 72.1 |
| Критическое давление, кПа (абс.) | 5166 |
| Критическая плотность жидкости, кг/м3 | 488.9 |
| Давление пара при 25 °С, кПа (абс.) | 173.5 |
| Теплота парообразования при нормальной температуре кипения, кДж/кг | 264.3 |
| Предел воспламеняемости в воздухе (0,1 МПа), об.% | Нет |
| ODP (потенциал разрушения озона ) | |
| HGWP (потенциал глобального потепления) | 0.45 |
| GWP (потенциал глобального потепления за 100 лет) | 1890 |
| ПДК (предельно допустимая концентрация при вдыхании), млн-1 | 1000 |
| Вес нетто в стандартном металлическом баллоне (кг) | 11.3 |
| Плотность насыщенных паров при температуре кипения, кг/м3 | 4 |
| Скрытая теплота испарения при температуре кипения BTU/pound | 116.7 |
| Удельная теплоемкость жидкости при 25°С BTU/pound ° F | 0.44 |
| Удельная теплоемкость паров при 1 атм. BTU/pound °F | 0.17 |
Классификация и номенклатура фреонов
В мире принято обозначать все хладоны буквой R (от английского refrigerant – хладагент) с цифрами, первоначально обозначавшими количество атомов того или иного вещества в молекуле. Международный стандарт ISO № 817-74 (его нормы дублированы в отечественном ГОСТ 29265-91) определяет правила маркировки хладонов так:
- первая цифра справа – это числа атомов фтора в соединении;
- вторая цифра справа – это число атомов водорода в соединении плюс единица;
- третья цифра справа – это число атомов углерода в соединении минус единица (для соединений метанового ряда ноль опускается);
- число атомов хлора в соединении находят вычитанием суммарного числа атомов фтора и водорода из общего числа атомов, которые могут соединяться с атомами углерода;
- для циклических производных в начале определяющего номера ставится буква C;
- в случае, когда на месте хлора находится бром, в конце определяющего номера ставится буква B и цифра, показывающая число атомов брома в молекуле.
Так, например, популярный когда-то R12 имеет два атома фтора, не содержит водорода (1-1 = 0), один атом углерода (0+1 = 1), а поскольку валентность углерода равна 4, и две связи заняты атомами фтора, остается два атома хлора. Таким образом, получаем химическую формулу R12 – CF 2 Cl 2.
По химическому составу и степени воздействия на озоновый слой хладоны классифицируются следующим образом:
| Группа | Класс соединений | Распространенные фреоны, входящие в группу | Воздействие на озоновый слой |
| A | Хлорфторуглероды (ХФУ, HFC) | R11, R12, R13, R111, R112, R113, R114, R115 | Вызывают серьезное истощение озонового слоя, применение запрещено Монреальским протоколом |
| Бромфторуглероды | R12B1, R12B2, R113B2, R13B2, R13B1, R21B1, R22B1, R114B2 | ||
| B | Гидрохлорфторуглероды (ГХФУ, HCFC) | R21, R22, R31, R121, R122, R123, R124, R131, R132, R133, R141, R142, R151, R221, R222, R223, R224, R225, R231, R232, R233 | Вызывают слабое истощение озонового слоя, применение ограничено Монреальским протоколом |
| C | Гидрофторуглероды (ГФУ, HFC) | R23, R32, R41, R125, R134, R143, R152, R161,R227, R236, R245, R254 | Озонобезопасные фреоны, не попадают под Монреальский протокол |
Однако экологические и химические свойства фреонов – не единственные их характеристики. Важны и их физические свойства: температура кипения, критические температура и давление и другие. Именно эти свойства определяют, подойдет хладагент для решения конкретной задачи или нет. В таблицу ниже сведены некоторые основные свойства популярных хладагентов, включая их «климатические» коэффициенты – озоноразрушающий потенциал (ОРП, ODP) и потенциал глобального потепления (ПГП, GWP). В основном в таблицу включены фреоны группы ГФУ (С), так как группы ХФУ и ГХФУ в скором времени будут выведены из обращения. Т кипения – температура кипения при атмосферном давлении, Т критическая – температура, выше которой жидкая фаза хладагента существовать не может. В столбце «горючесть» NF означает Non flammable, то есть негорючий, LF – low flammable, то есть слабогорючий.
| Фреон | Химическая формула | Tкипения,°C | Tкрит,°C | ОРП | ПГП | Горючесть |
| R12 | CF 2 Cl 2 | -29.74 | 112 | 0,9 | 8500 | NF |
| R22 | CHClF 2 | -40,85 | 96,1 | 0,055 | 1700 | NF |
| R123 | CHCl 2 CF 3 | -27,8 | 183,7 | 0,02 | 90 | NF |
| R134a | C 2 H 2 F 4 | –26,1 | 101,0 | — | 1430 | NF |
| R125 | C 2 HF 5 | –48,1 | 67,7 | — | 3200 | NF |
| R404A | (R134a+R125+R143a) | –47 | 72,1 | — | 3922 | NF |
| R410A | (R32+R125) | –51 | 72,5 | — | 2088 | NF |
| R407C | (R32+R125+R134a) | –44 | 87,3 | — | 1824 | NF |
| R245fa | C3H 3 F 5 | 15,1 | 157,6 | — | 930 | LF |
| RE347mcc | C 4 H 3 F 7 | 34,2 | ~200 | — | 368 | LF |
| R365mfc | C 4 H 5 F 5 | 40.11 | ~208 | — | <1500 | LF |
| R32 | CH 2 F 2 | –51,7 | 78,1 | — | 675 | LF (A2L) |
| R161 | C 2 H 5 F | –37,1 | 102,2 | — | 12 | LF (A2L) |
| R152a | C 2 H 4 F 2 | –24,0 | 113,3 | — | 140 | LF (A2L) |
| R1234yf | C 3 H 2 F 4 | –29,45 | 95,65 | — | 4 | LF |
| R507 | (R125+R143a) | –47 | 71 | — | 3900 | NF |
| R508A | (R23+R116) | –86 | 13 | — | 12000 | NF |
| R404a | (R125+R143a+R134a) | -46.6 | 72,1 | — | 3922 | NF |
| R410a | (R32+R125) | -51.6 | 70,2 | — | 1890 | NF |
От чего зависит температурный глайд
Температурный глайд – промежуток температур, в котором хладагент может быть одновременно газом и жидкостью. Это значение меняется в зависимости от состава. Дело в том, что разница между температурами кипения хладагентов не постоянна.
Например, есть некоторый фреон, в составе которого газы А и Б. У них небольшая разница в температуре кипения. Но свойства хладагентов разные. Поэтому при разном давлении температурный глайд будет отличаться.

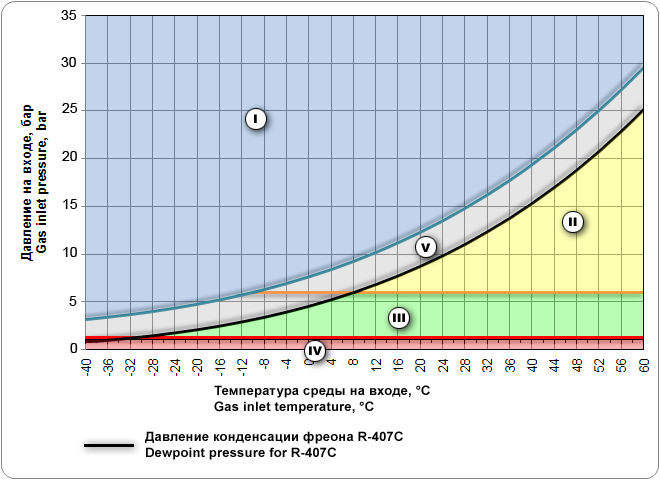

Чем выше давление, тем больше температура кипения фреонов. Так как их зависимость не прямая, то и разница температур насыщения и кипения больше. Соответственно – больше температурный глайд.
Признаки утечки фреона
В первую очередь мастер должен знать, каковы признаки утечки хладагента. В работе кондиционера могут насторожить следующие особенности:
- нет обдува холодным воздухом;
- аварийное отключение, иногда уходящее в режим кода ошибок;
- обмерзание теплообменника внутреннего блока;
- обмерзание жидкостного порта (у мульти-сплит систем их может быть несколько);
- «неровная» работа компрессора;
- излишняя вибрация внешнего модуля.
Все эти признаки могут свидетельствовать о нехватке рабочего газа и требовать вызова мастера из сервисной службы.
Если кого-то интересует заправка бытового кондиционера своими руками, то нужно помнить о рисках окончательно испортить оборудование. Осуществить это проблематично и с точки зрения наличия рабочих инструментов. Тем более каждый вид хладагента имеет свои особенности, в связи с которыми не все методы заправки подойдут в том или ином случае.
Как определить утечку хладагента
Прежде чем начать заправку, нужно проверить прибор на наличие утечки газа. Это делается следующим образом:
- к портам наружного блока подключают манометр;
- к нему подсоединяют баллон с азотом через редуктор высокого давления;
- вкачивают 30 атм;
- проверяют специальной пенной жидкостью наличие утечки на соединениях обоих блоков;
- если имеются паечные соединения на трассе, то их тоже тестируют.
Далее переходят к основному процессу, выполнить который можно с помощью одного из приведенных ниже способов.
Основные преимущества и недостатки
Современный хладагент R-410A относится к группе специфических гидрофторуглеродов. Его состав рассматривается всемирными организациями как озонобезопасный. Касательно минимального температурного скольжения — этот параметр приравнивается к 0,15 К, благодаря чему он входит в категорию однокомпонентных хладонов. Широкий спектр применения фреона R-410A обусловлен тем, что он обладает множественными преимуществами:
- Если из-за поломки газ вышел из сосуда, то его можно легко восполнить без потери качества самого хладагента.
- Перед производителями открываются более широкие горизонты в сфере уменьшения энергопотребления техники.
- Нет необходимости устанавливать мощный, дорогостоящий компрессор, так как теплообменник обладает высоким уровнем удельной холодопроизводительности.
- Существенно возросла эффективность работы систем, так как фреон R-410A обладает низкой вязкостью и хорошей теплопроводностью.
Отрицательных сторон не так уж и много, но все они должны быть учтены не только опытными мастерами, но и обычными пользователями, которые используют бытовую технику с фреоном. К основным недостаткам относятся следующие:
- Из-за разности давления по отношению к нагнетанию и всасыванию фреона уровень КПД компрессора может быть снижен.
- Профессионалы отмечают быстрый износ подшипников, который обусловлен высоким рабочим давлением в системе.
- Использование фреона влияет на то, что корпус бытовой техники должен обладать повышенной герметичностью. Итоговая толщина стенок медных труб рабочей магистрали должна быть больше, нежели для привычного хладагента R22. Минимальный показатель должен находиться в пределах 0,9 мм. Стоит отметить, что большой процент содержания меди ведёт к существенному удорожанию эксплуатируемой системы.
- В кондиционерах используется высококачественное полиэфирное масло, которое стоит гораздо дороже, нежели минеральное.
- Этот вид хладагента является несовместимым с элементами климатического оборудования. Правило касается тех деталей, которые изготовлены из эластомеров и чувствительных к пентафторэтану, дифторметану материалов.
Утечка фреона в кондиционере
баллоны с хладоном
Для кондиционера является нормой утечка фреона на 4-7% от общей массы за год. Восполнение потерь в среднем требуется проводить раз в полтора или два года. Если межблочные магистрали смонтированы некачественно, то через плохо сделанные вальцовочные соединения хладагент выходит в большем количестве. Тогда может пойти речь о закачке фреона в кондиционер в полном объеме или о возникновении предварительной необходимости восполнять потери.
При игнорировании проблемы прибор постепенно начинает работать на пределах своих возможностей, вследствие чего происходит поломка компрессора, который попросту перестает смазываться.
Как определить утечку
признак утечки хладагента
Специалисту несложно определить, есть ли утечка фреона из кондиционера, но сам пользователь тоже должен знать некоторые признаки потерь основного рабочего вещества. Насторожить должны:
- на местах стыковок хладотрассы и клапанов наружного модуля появляются заметные иней или наледь;
- сильно снижается качество охлаждения;
- при включении сплит-системы пахнет гарью;
- под кранами можно заметить подтеки масла – оно и дает неприятный запах;
- темнеет компрессорная теплоизоляция;
- прибор отключается и на дисплее высвечиваются коды ошибок.
Специалист через манометрическую станцию подключит баллон с азотом, перекроет порты и запустит в систему избыточное давление. Он должен сразу же обмылить трубы и предполагаемые места утечки. Если появился свист, и в каком-то месте мыльный раствор запузырился, то именно там и есть отверстие, через которое уходит газ. Таким образом определяется утечка фреона из кондиционера, после чего начинается устранение неполадок.
Вместо мыльного раствора можно использовать специальную концентрированную жидкость, которую загоняют в контур, а потом просвечивают ультрафиолетовым осветительным прибором возможные места потерь хладагента.
Есть ли еще способы того, как определить утечку фреона из кондиционера бытового назначения? Для одного из них понадобится особый прибор – электронный течеискатель, который оснащается гибким зондом с чувствительным сенсором – он позволяет добраться до самых трудных мест. Определить недостаточное количество фреона в старт-стоповом кондиционере можно также с помощью термометра, который подносят к выходящему из вентилятора воздуху. Если показатели не выходят за установленные нормы в 5-8°C, то восполнение газа не нужно. Если причина потерь заключается в негерметичности межблочных соединений, то мастер приступит к пайке труб и последующей дозаправке прибора рабочим веществом.
Взаимодействие R410a с другими материалами
Имеется совместимость с применяемыми обычно в холодильном машиностроении металлами, такими как сталь, медь, алюминий и латунь. Отказаться следует только от цинка, свинца, магния и сплавов алюминия с содержанием магния более 2 % массы.
Лишь незначительное набухание происходит при воздействии R410a на следующие пластмассы или эластомеры: полиамид (PA), фенольная смола, политетрафторэтилен (PTFE), полиацетал (POM), хлорпренкаучук (CR) и гидрированный акрилнитрил-бутадиенкаучук (HNBR). Так как при отдельных пласмассах и эластомерах могут иметься различные формулировки, то мы рекомендуем в каждом случае перед применением провести испытания. Здесь также необходимо учесть возможное влияние смазочного вещества. Типы фторкаучука (FKM) не рекомендуются.
