Зачем модернизировать?
Печь-буржуйка очень простой отопительный прибор, хотя и он сегодня глубоко модернизирован. Такая печка, ставшая излюбленным решением для отопления маленьких дачных домиков, может иметь не только однокамерную, но и двухкамерную конструкцию. Модернизированная буржуйка способна обеспечить теплом даже дома, где жильцы обитают постоянно.
Простота конструкции и изготовления делает ее доступной в приобретении и в эксплуатации. Кроме того, значительным преимуществам для возведения такой конструкции является отсутствие фундамента. Но, несмотря на такое количество положительных свойств, буржуйка обладает также существенными недостатками:
- Коэффициент полезного действия ее достаточно мал, простота конструкции несет в себе заложенный недостаток — огромная часть тепла от печки буржуйки «улетает в трубу».
- Для работы с такой печкой требуется соблюдение жестких требований техники безопасности, так как выпадающие элементы горения могут повредить близлежащие помещения и даже привести к пожару.
- Для отопления помещения буржуйкой требуется израсходовать значительное количество топливных элементов, что обусловлено тем, что применяется такой вид отопления только для работы непродолжительное время.
Но это не причина унывать, наши «кулибины» за многие лета нашли несколько простых, но действенных способов по повышению КПД буржуйки. В этой статье мы рассмотрим именно модернизацию самой конструкции печки.
Виды банных печей из чугуна

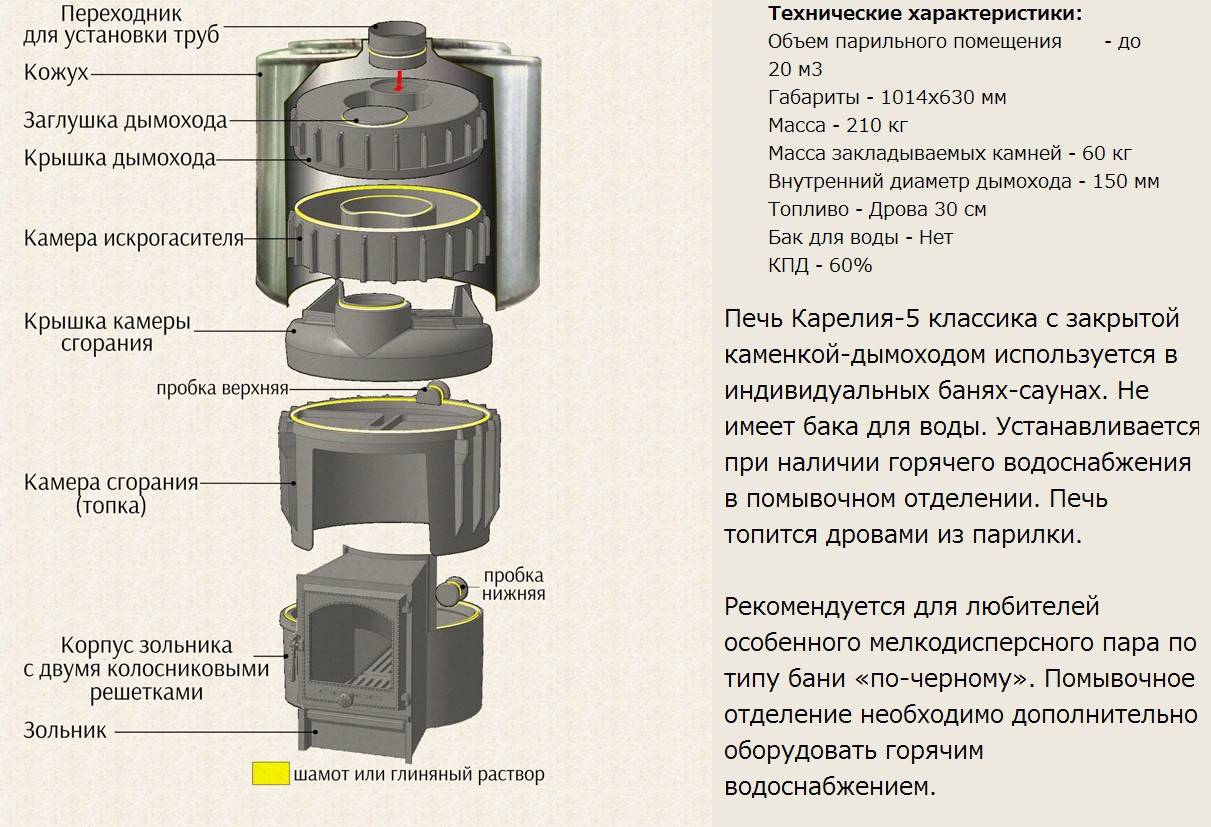

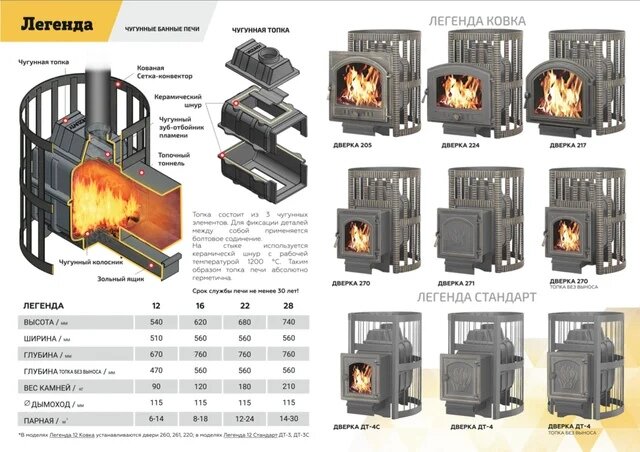

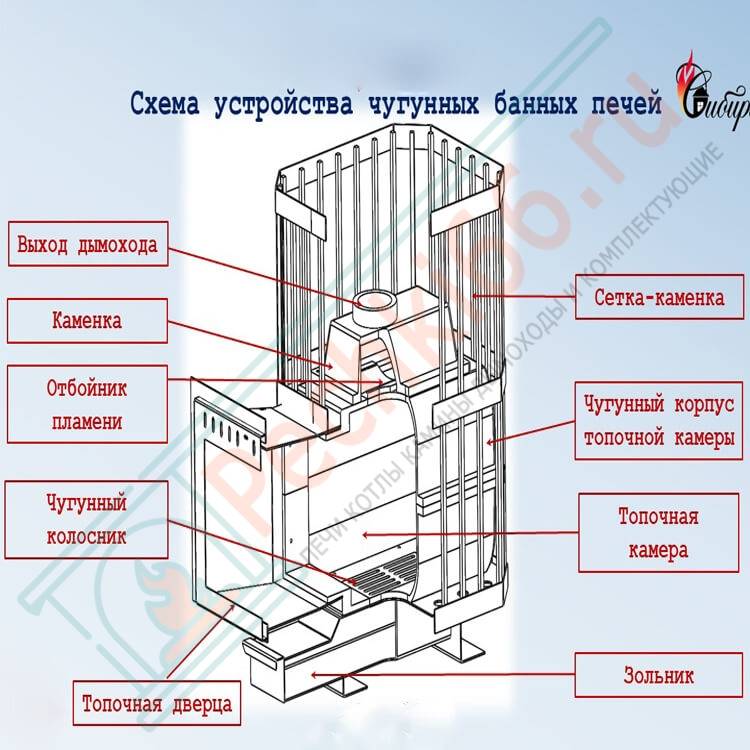

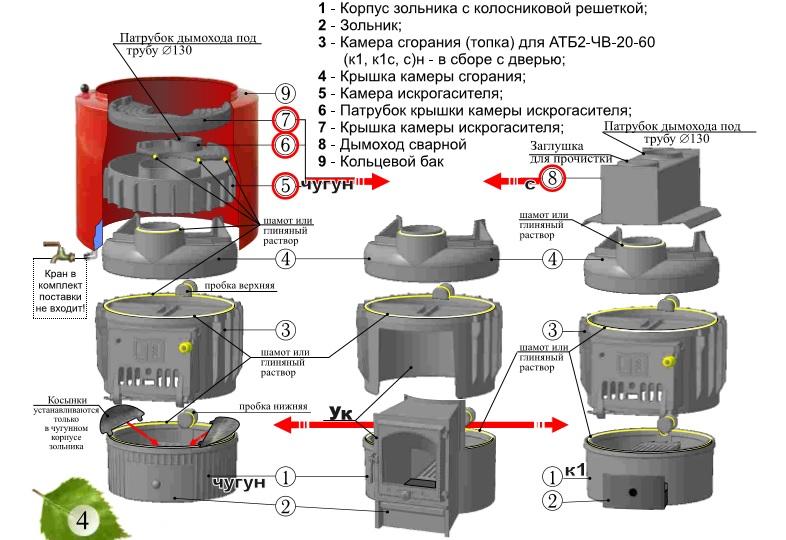

Чугунные печи для бани на дровах имеют конструкцию и принцип работы, схожие с тем, что имеют стальные устройства. Производители предлагают модели в современном и классическом оформлении, с наличием встроенной или выносной водонагревательной емкости. Можно подобрать модель с встроенным теплообменником, для обогрева смежных помещений: предбанника и моечной.
Существующая классификация делит все печное оборудование из чугуна на несколько категорий, в зависимости от типа конструкции:
- Полностью готовые печи.
Печки с заводской облицовкой плитами из натурального камня.
Печные вкладыши под обкладку кирпичом.
Каждый из вариантов имеет свои особенности и рабочие характеристики.

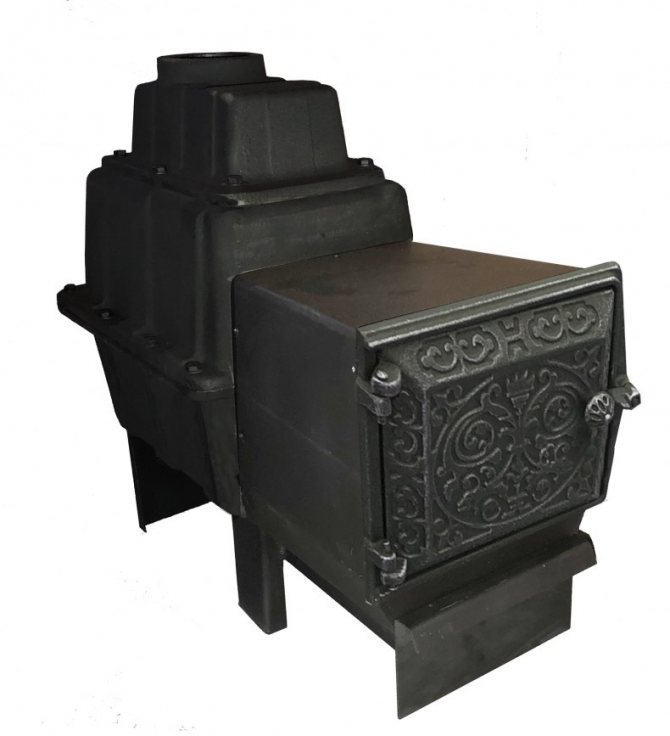

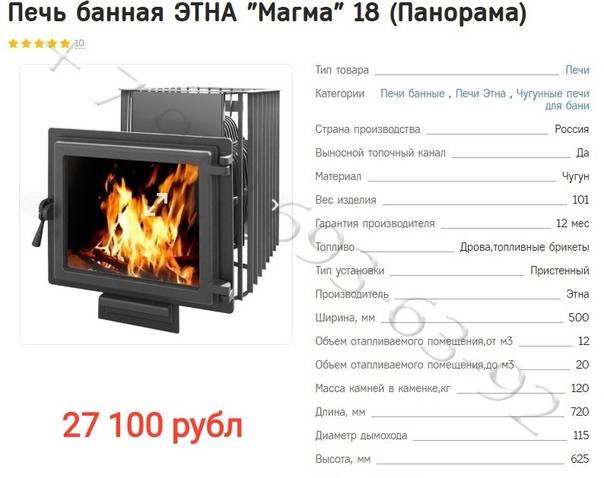

Готовые печи
Первые печи для бани на дровах полностью состояли из чугуна. При резком охлаждении, когда на корпус попадала холодная вода, металл мог растрескаться. Сделать ремонт и заварить трещину в чугуне почти невозможно. Печь приходила в негодность.
Требовалось решение, при котором использование чугуна не имело бы подобного недостатка. Проблемные участки корпуса начали защищать сталью или другими декоративными элементами, при этом, топочная камера и теплообменник, оставались чугунными.
Комбинированная конструкция улучшила прочность печи и снизила вероятность получения повреждений вследствие резкого охлаждения.

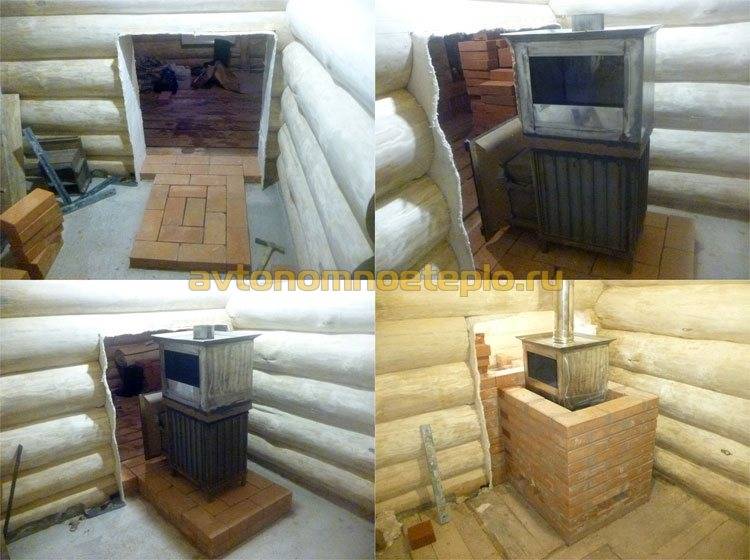

Печи под обкладку
Чугунные печи для бани под обкладку кирпичом – это фактически «голый корпус», состоящий из основных узлов: топки, каменки, зольника. Печка не может полноценно работать без облицовки кирпичом.
Между кладкой и корпусом создается воздушная прослойка. Воздух, нагреваясь от корпуса печи, обложенной кирпичом, прогревает парную посредством естественной циркуляции.
Кирпичная облицовка предотвращает жесткое излучение от раскаленного корпуса печного оборудования, равномерно распределяет тепло в помещении. Обкладка чугунной печи кирпичом улучшает теплоотдачу, защищает от ожогов при случайном прикосновении к греющимися деталям.
К недостаткам относят необходимость в предварительном изготовлении фундамента на этапе проектирования здания, дороговизну конструкции и время, требуемое для проведения монтажных работ (кладка выполняется в течение 1-1,5 месяца).

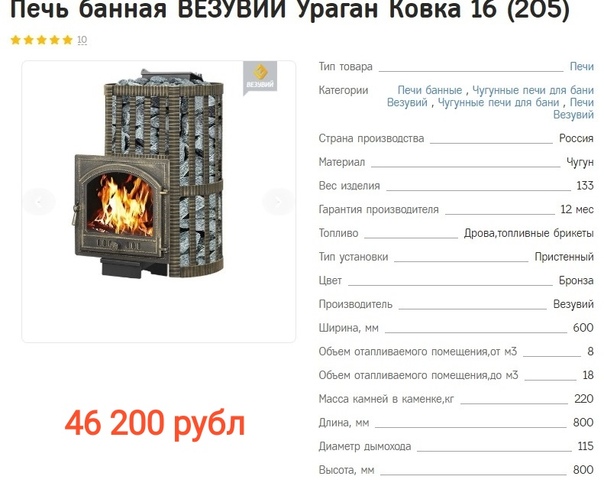

Облицованные камнем

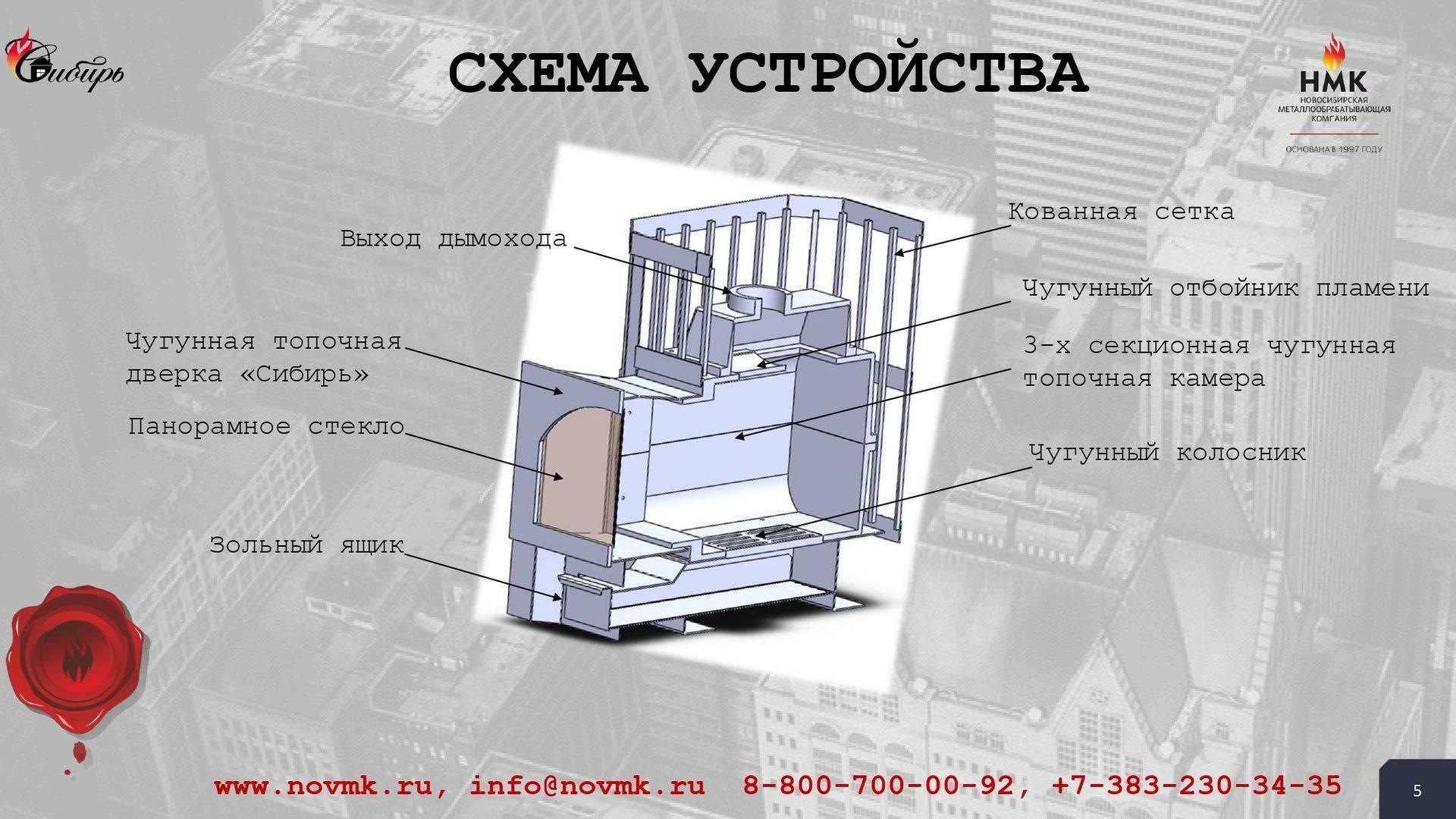

Самые популярные чугунные печи – облицованные вставками из натурального камня. Для отделки часто используется талькохлорит. Каменные плиты вставляют в специальный каркас, прикрепленный к корпусу.
Конструкция разработана так, чтобы оптимизировать конвекцию воздушных потоков и обеспечить равномерный прогрев парной, без жесткого излучения от разогретого металла.
В печках, облицованных камнем, в полной мере компенсирована низкая теплопроводность чугуна. После растопки и нагрева металла, печка долгое время остается теплой и продолжает прогревать помещение.
Преимущество каменной отделки: относительно небольшие габариты, возможность самостоятельной сборки.
Недостаток: большая стоимость облицовочных каменных плит.
Разновидности моделей
Производители предлагают несколько видов отопительных агрегатов из чугуна. Условно их можно разделить на:
- обычные печи из чугунного литья;
- печные агрегаты каминного типа;
- отопительно-варочные печи из чугуна;
Печные агрегаты каминного типа снабжают прозрачными топочными дверцами и боковыми тепловыми экранами из жаростойкого стекла. При протапливании таких «каминов» создается неповторимая уютная атмосфера вызванная теплом и видом горящих поленьев.
Чугунная печь с конфоркой для приготовления пищи будет не только обеспечивать помещение теплом, но и позволит вскипятить воду для чая, приготовить кофе. Не каждая хозяйка станет регулярно готовить на ней пищу. Для этого удобнее использовать компактную газовую плиту. Однако эта опция может тоже оказаться не лишней.
Проблемы при монтаже
Диаметр дымохода должен соответствовать размеру посадочного места на печи
Сборка и установка чугунной печи камина не всегда проходит гладко. Этому способствуют такие факторы:
- Неудачно подобрано место. Речь идет о невозможности нормально вывести трубу вертикально вверх в точке нахождения топки (пролегание коммуникаций, несущих элементов, стальных конструкций).
- Диаметр дымохода не соответствует посадочному месту.
- В непосредственной близости находятся легковоспламеняющиеся элементы, от которых невозможно отступить.
- Отдельные детали топки плохо сочленяются по причине брака литья.
Проблем можно избежать при четком планировании, снятии всех измерений и анализе конструкции здания. Покупая продукт, необходимо тщательно осматривать его на предмет качества.
Преимущества
Чугунные печи-буржуйки обладают большим количеством преимуществ, которые позволяют им сохранять одно из самых первых положений среди отопительных систем для частных домов.
- Самым главным преимуществом чугунных конструкций является долговечность материала. На протяжении 25-30 лет он способен противостоять появлению коррозии, которая на других материалах может появиться из-за воздействия охлажденного конденсата в процессе эксплуатации. При этом внешний вид материала фактически не меняется.
- Также чугунные стенки печи не разрушаются из-за воздействия охлажденного конденсата и пепла, в котором содержатся щелочи и кислоты, которые негативно могут влиять на другие материалы.
- Дровяные чугунные конструкции, предназначенные для обогрева частных домов отличаются красивым и эстетичным внешним видом. Зачастую, при использовании такой печи интерьер стилизуется под старинный деревенский с элементами современных технологий. В итоге получается очень необычный и уникальный интерьер, в основе которого лежит экологичность и удобство.
- Чугунные печи длительного горения позволят отапливать дом или отдельное помещение фактически круглые сутки. Толстые чугунные стенки способствуют долгому сохранению тепла, которое очень медленно отдается в помещение. Таким образом один раз растопив печь, останется только поддерживать оптимальный уровень пламени, чтобы сохранялся уровень теплоотдачи.
Обзор русских кирпичных печей для дома
Вдали от городов вопрос отопления стоит остро. От его решения зависит комфорт проживания и здоровье людей. Большинство печей для дома из кирпича не только согревает воздух, но и дает возможность готовить пищу. Для поддержания оптимальной температуры воздуха достаточно 1–2 протопки в сутки.
Принцип работы, конструктивные особенности
Кирпичная печь, в отличие от металлической, способна аккумулировать тепло. Она долго нагревается, но и остывает не быстро, продолжая обогревать дом в течение 8–20 часов. Продукты горения выводятся через кирпичные дымоходные каналы и трубу при помощи естественной тяги. Приток воздуха идет из помещения, нельзя пренебрегать проветриванием. Сложное устройство дымоотвода и каналов обеспечивает дополнительную теплоотдачу. После прогорания дров тягу останавливают, закрывая заслонку в трубе.
В процессе растопки традиционной печи для частного дома из кирпича допускается использовать любые виды твердого, жидкого или газообразного топлива, если оно безопасно для здоровья, не взрывоопасно и не вызывает перегрева конструкции.
При необходимости камеру горения оборудуют специальными приспособлениями. Лучшее топливо для печи — сухие дрова из плотных пород дерева. При их сгорании образуется зола, падающая через решетку в отдельный отсек с дверцей. Иногда колосник отсутствует, сажа остается в топке.
Максимальная эффективность отопления дома достигается в случае центрального расположения кладки, при котором в каждом помещении находится ее часть. Место установки предполагает отсутствие горючих материалов ближе, чем в 50 см; возможность возведения кирпичного дымохода через потолок и формирования фундамента на твердом грунте под полом.
Классификация по назначению
Выделяют несколько основных типов кирпичных печей: отопительные, варочные и комбинированные. Первые тратят все тепло на обогрев одного помещения или нескольких комнат в доме. Подключение водяного контура расширяет их потенциал. Варочные устанавливают в основном в летних кухнях для приготовления пищи, сушки грибов и ягод, по весу и габаритам они уступают отопительным. В домах постоянного проживания чаще встречаются комбинированные варианты, сочетающие обогревающие поверхности с плитой и духовкой. По желанию их оснащают лежанкой, нишей для сушки, выступом из кирпичей для посуды, панорамным стеклом в дверце топки. Отопительно-варочные устройства с летним и зимним дымоходом в теплое время года применяют только для готовки еды.
По форме кирпичные конструкции делят на: квадратные, прямоугольные, круглые, угловые, Т-подобные. В дизайне преобладают классические стили, хотя есть и современные модели с оригинальной конфигурацией. Варианты внешней отделки: штукатурка, обвязка изразцами, металлический футляр. На теплоотдачу влияет толщина стенок. Чем она больше, тем плавнее изменяется температура поверхности. Например, печь голландка с толщиной стенок в 1/2 кирпича сильнее подвержена колебаниям температуры, чем такая же конструкция с кладкой в целый кирпич.
Существует ряд классификаций структуры каналов: прямоточное или противоточное устройство означает, что в одном или в противоположном направлениях движется дым; возможное расположение газоходов — горизонтальное или вертикальное. Однооборотные печи для дома имеют одно восходящее и несколько исходящих ответвлений, а многооборотные выводят продукты горения через единственный извилистый путь.
Первичная тяга во втором случае слабее, однако после нагревания и выталкивания холодного воздуха она становится сильнее, по сравнению с однооборотными. В колпаковой печи для дома из кирпича каналов нет, в качестве теплопоглощающей поверхности выступает камера над топливником. Отдельно рассматривают конфигурации с нижним прогревом.
Подготовка инструментов и материалов
Для самостоятельного изготовления камина требуется следующий набор инструментов:
- Мастерок;
- Молоток каменщика или резиновая киянка;
- Зубчатый и обычный шпатель;
- Ведра для замешивания раствора;
- Перфоратор;
- Шуруповерт;
- Строительный миксер или дрель с соответствующей насадкой;
- Строительный уровень;
- Водяной уровень;
- Отвес;
- Рулетка;
- Карандаша или маркер;
- Болгарка;
- Устройство для резки плитки.
Перечень необходимых материалов выглядит следующим образом:
- Красный печной кирпич марки М-200;
- Облицовочный кирпич;
- Стальные уголки сечением 50х50 мм;
- Стальные полосы размерами 50х5 мм;
- Саморезы с широкими шайбами;
- Пластиковые дюбели для саморезов;
- Жаростойкая кладочная смесь;
- Термостойкая мастика;
- Цемент марки М500 и песок;
- Теплоизоляционный фольгированный материал в виде плит;
- Миниритовая плита (требуется для обустройства камина в деревянном здании);
- Керамическая плитка или керамогранит;
- Профили UD и CD для гипсокартона;
- Листы гипсокартона;
- Набор декоративных решеток для вентиляционных окон;
- Жаростойкий герметик.
Монтаж
Строительство кирпичной печи
Монтаж кирпичной отопительной конструкции – непростое дело. Прежде всего, следует определиться с местом размещения печи. Самая подходящая комната для кирпичной печки – кухня: вы получите возможность готовить еду, не бегая при этом в другое помещение.
Основание для печки из кирпича рекомендуется закладывать при проектировании строения или в процессе заливки фундамента. Кирпичная печь в среднем весит около 300 кг, поэтому обязательно спроектируйте монолитную опору из бетона, чтобы конструкция не продавила деревянный пол.
В том случае, если дом уже построен, разберите полы в том месте, где будет произведен монтаж печки, выкопайте углубление примерно на 25 см, обустройте подушку из песка и гравия и выполните заливку армированного основания.
Топка и её устройство
Для улучшения теплоотражающей возможности камина в частном доме используют расположение стенок топки под наклоном.
Этого можно добиться при развороте боковых перегородок наружу, и положением задней стенки, наклоненной вперед. Формирование угла наклона можно производить с 1/3 высоты топки.

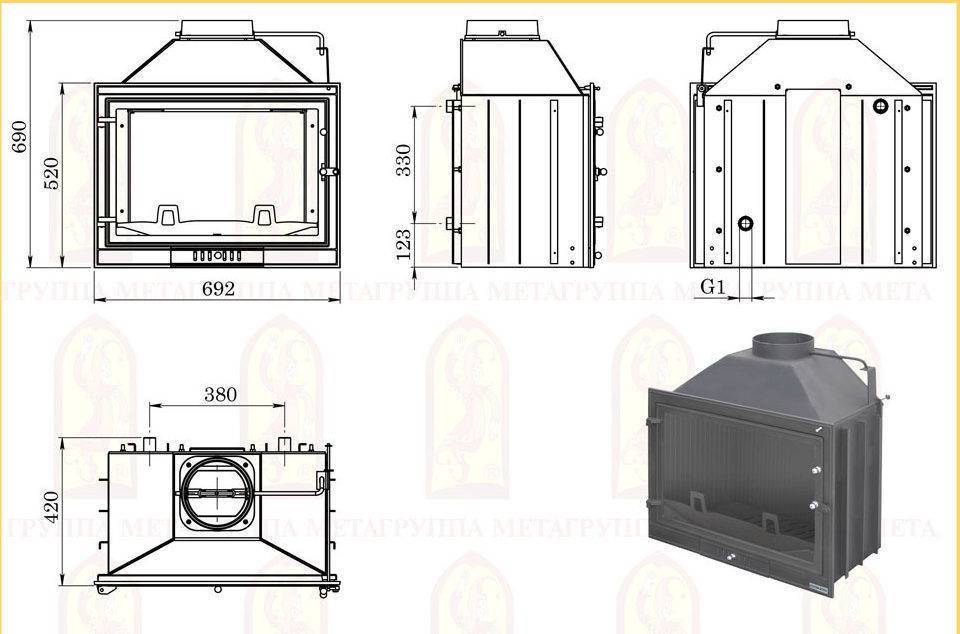

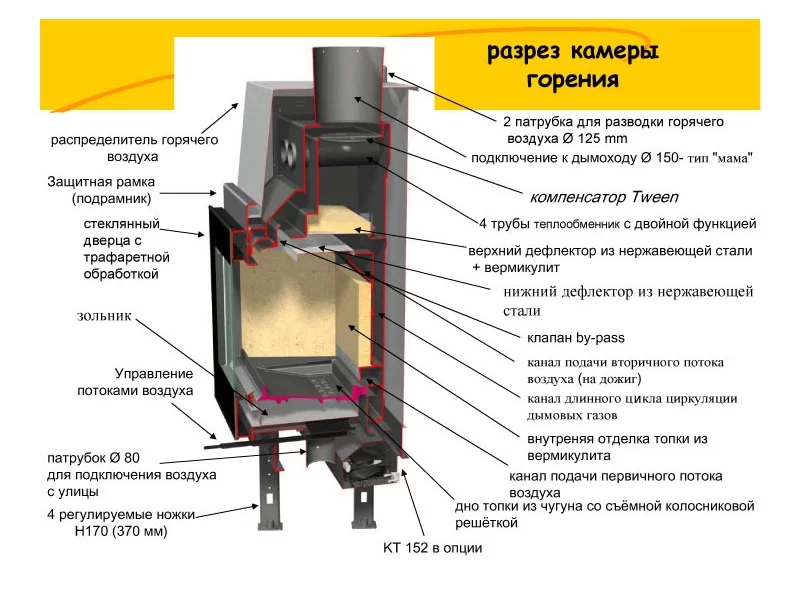

Каминная топка
Сверху топочного отверстия устанавливается дымовая камера. Для предотвращения попадания сажи и искр из топочного прохода внутрь комнаты, устанавливают специальный «перевал» между топочным отверстием и дымовой камерой. Кроме этого, в его функции входит и защита помещения от дыма.
Начало строительства начинается с подсчета материалов. Проще всего будет построить камин своими руками, используя кирпич. Для расчета размеров топочного отдела необходимо учитывать несколько факторов:
- Размеры кирпича.
- Толщину швов.
- Размеры камина из расчета предполагаемой площади.
Схема топки камина
Дальше потребуется подготовить чертеж, где будут обозначены все размеры. Для строительства задней стенки используется кладка в ½ кирпича, для боковых стенок укладка идет в 1 кирпич.
После этого разрабатывают порядовый чертеж (порядовку) всех шагов. Для удобства формирования порядовки используют обычный листок тетради в клетку, так как в процессе работы применяется кладка в 1, ½ и ¾ кирпича.
Кладка очага начинается с цокольной части. Для усовершенствования внешних данных этот ряд выкладывают установкой кирпича на ребро, а, уже со следующего ряда, кладку продолжают кирпичом плашмя.
Кладка и порядовка камина

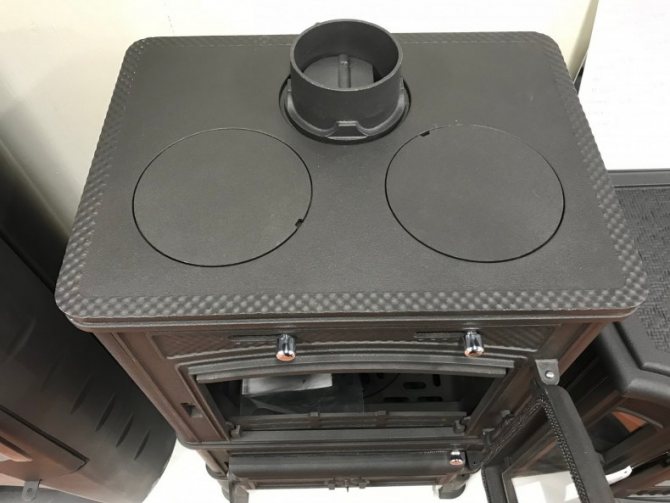

Разновидности варочных настилов из чугуна
Независимо от комплектации все плитки отлично исполняют функцию теплообмена, на них можно готовить еду. Варочные настилы бывают двух типов – сборные и цельные. Отличие первых в тепловых зазорах между деталями, за счет которых происходит компенсация расширения нагреваемого металла. Но у каждого типа есть и дополнительные особенности.
Сборные плиты
Конструктивно они выглядят как металлические панели с несколькими кольцами различного диаметра, которые устанавливаются друг в друга. В итоге получается единая плоскость. Плиты сборные печные могут иметь от одной до шести конфорок, причем можно варьировать их величину для определенной посуды путем снятия и надевания колец.
Чтобы сделать изделия более прочными, их изнутри оснащают ребрами жесткости. Значительное достоинство подобного дополнения – повышение температуры панели и увеличение эффективности.
Цельные плиты
Это листы чугуна с одной либо двумя круглыми конфорками постоянного сечения. Также есть глухие модели, представляющие собой цельный бесконфорочный лист. Цельные модели почти не имеют расширительных зазоров, из-за чего она не так практична и долговечна, как сборный аналог. Из-за отсутствия свободного пространства может произойти деформация нагревающейся панели. Но есть у плит цельного типа для печи преимущества – простота установки и невысокая цена в сравнении со сборными.

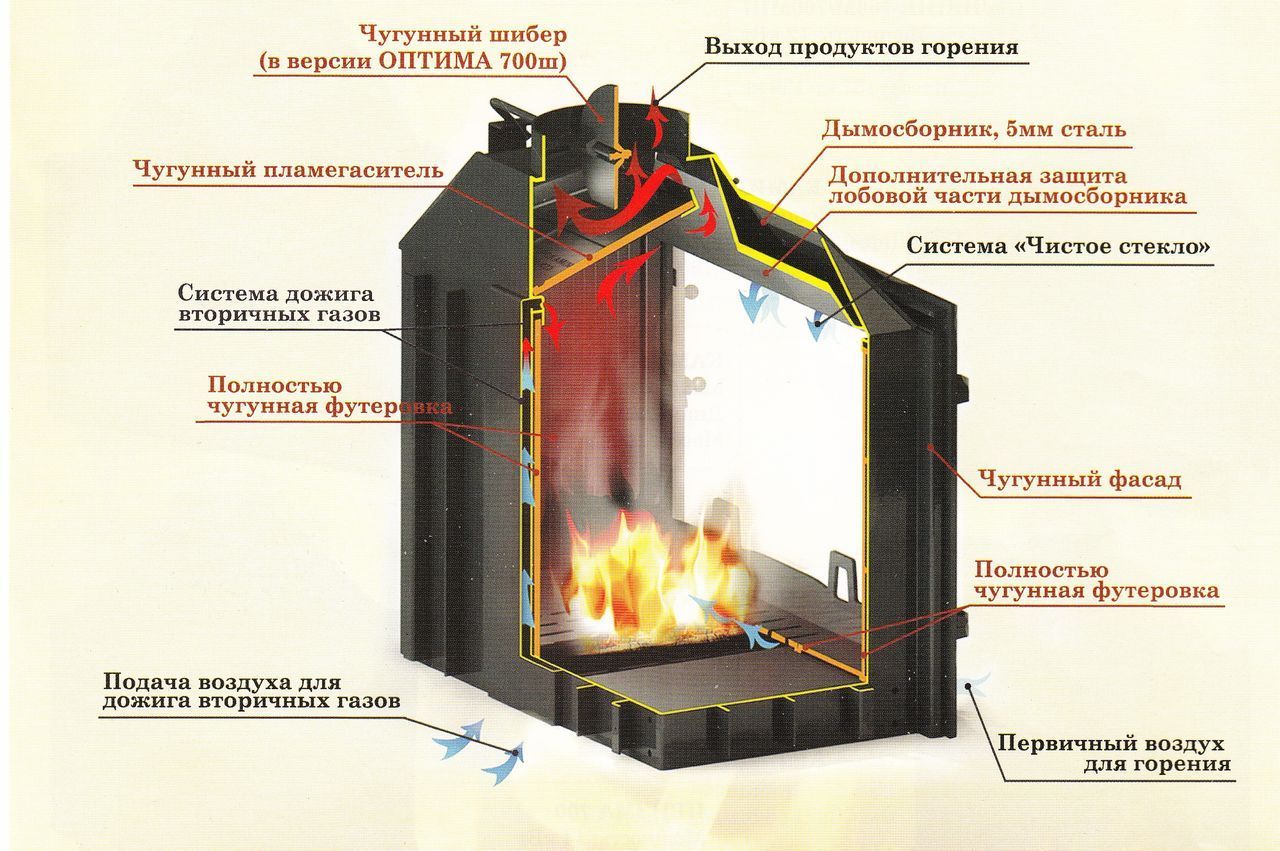

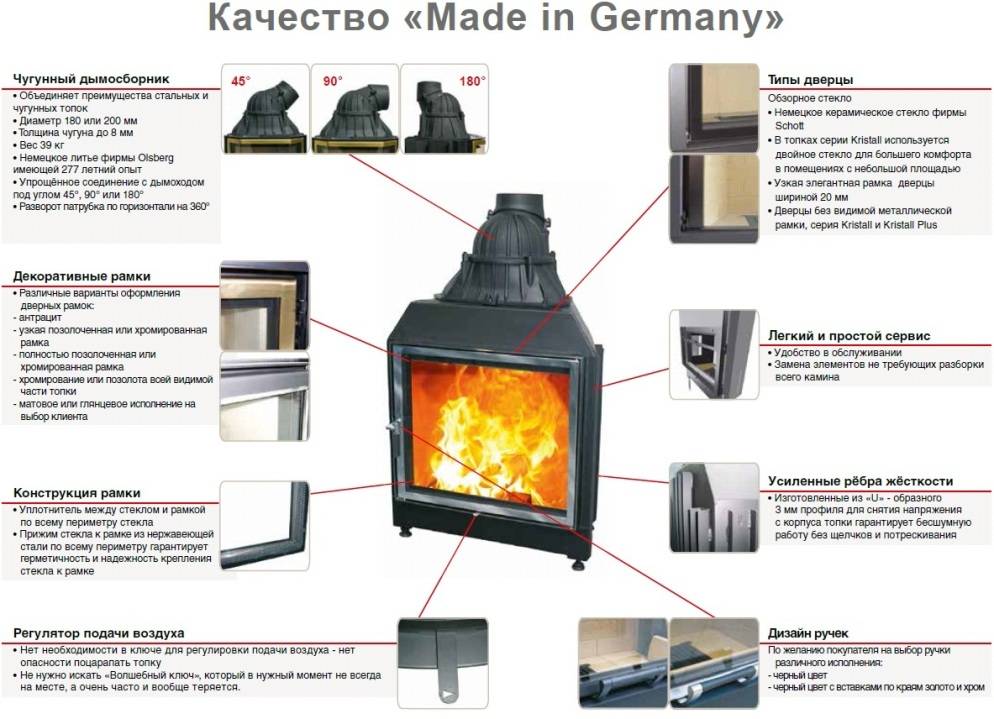

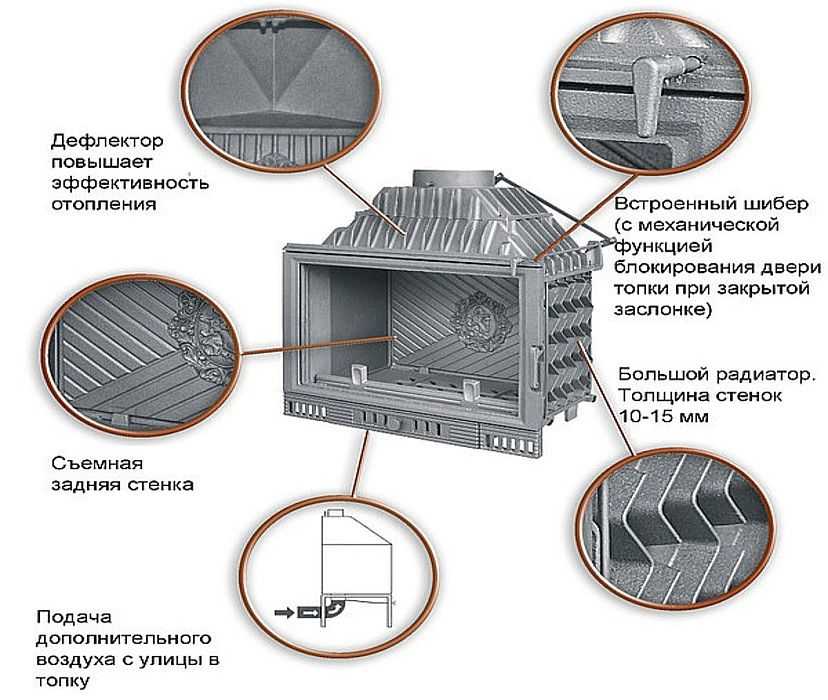

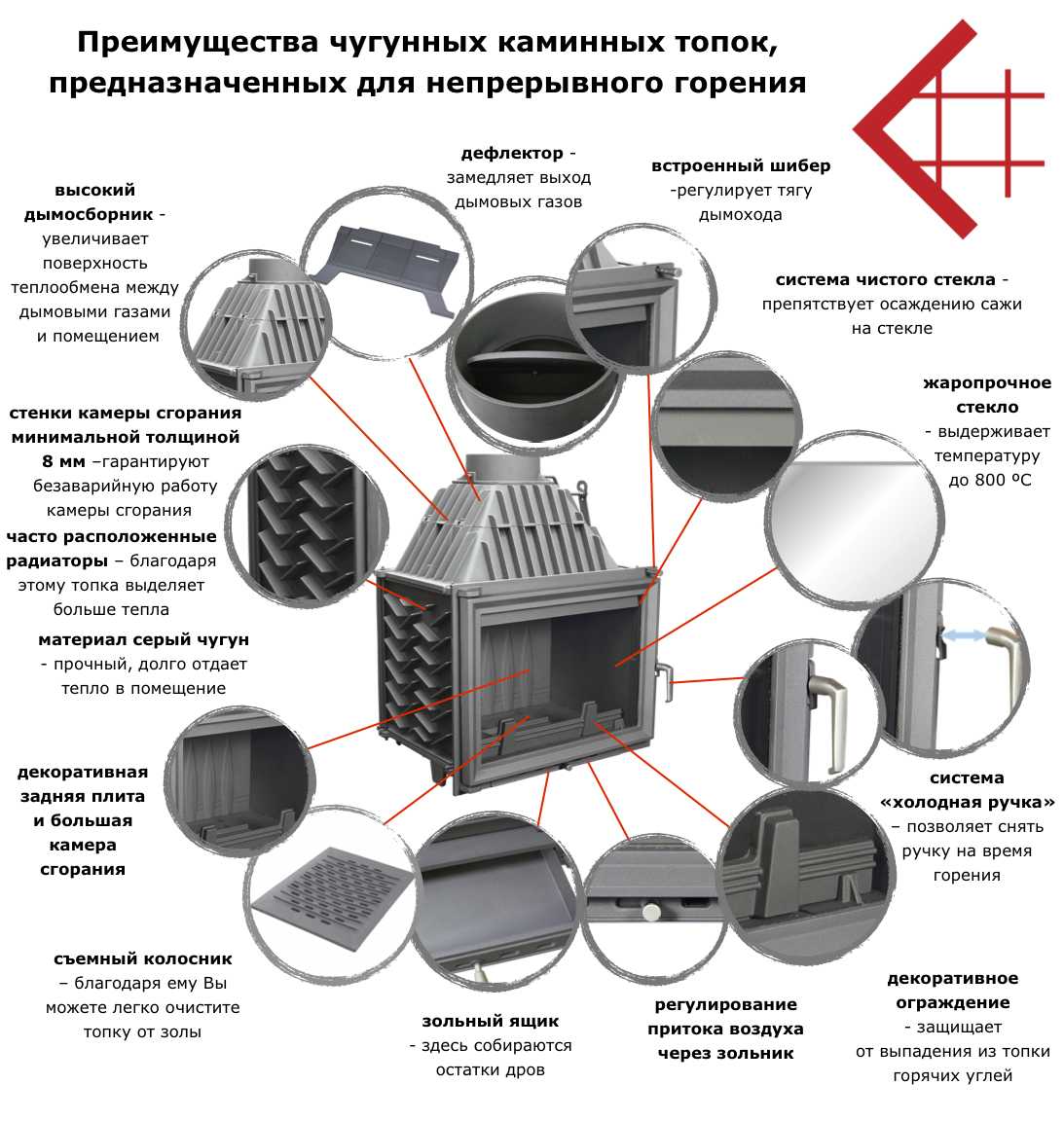

Каминные топки из чугуна и стали: преимущества и недостатки и особенности футеровки
Route Пользователь FORUMHOUSE
Хочу поставить в доме для декоративно-эстетических целей пристенно-угловой камин с топкой закрытой стеклом. Отопительные качества вторичны. Первичны — красота, надежность, простота монтажа и нетребовательность в обслуживании. Сформировал для себя основные требования к камину. Это:
- Высокое качество изготовления топки, чтобы ничего не треснуло при эксплуатации камина.
- Приемлемая цена.
- Камин не должен дымить, выжигать воздух.
- Система должна быть безопасной.
- Стекло не должно покрываться копотью.
Но главное, я так и не определился, какой материал лучше для каминной топки: сталь или чугун?
Традиционно, для создания каминов и других отопительных приборов используется чугун. Поклонники этого материала приводят следующие аргументы «за»:
- Чугун не деформируется при длительном нагреве, жаростоек и хорошо выдерживает быстрый/резкий выход на рабочий режим при эксплуатации камина.
- Чугун обладает хорошей теплоёмкостью.
- Чугун красиво выглядит в интерьере.
Андрей Козырев
Действительно, высокая термостойкость и привлекательный внешний вид чугуна позволяют с успехом использовать этот материал для изготовления топок каминов. Но у чугуна есть ряд особенностей, о которых надо знать, чтобы сделать осознанный выбор материала топки.
Недостатки чугуна:
- Хрупкость. Эту особенность требуется учесть при эксплуатации камина. Чугун может треснуть при резком ударе, например, кочергой или неаккуратно брошенным в топку поленом.
- Трудоёмкость сваривания чугунных деталей. Чугунные каминные топки и печи собирают из достаточно плоских панелей, при этом используются винтовые соединения, а стыки герметизируют современными термостойкими материалами.
- Есть ограничения по размерам топки и невозможность ремонта корпуса камина рихтовкой и т.д.

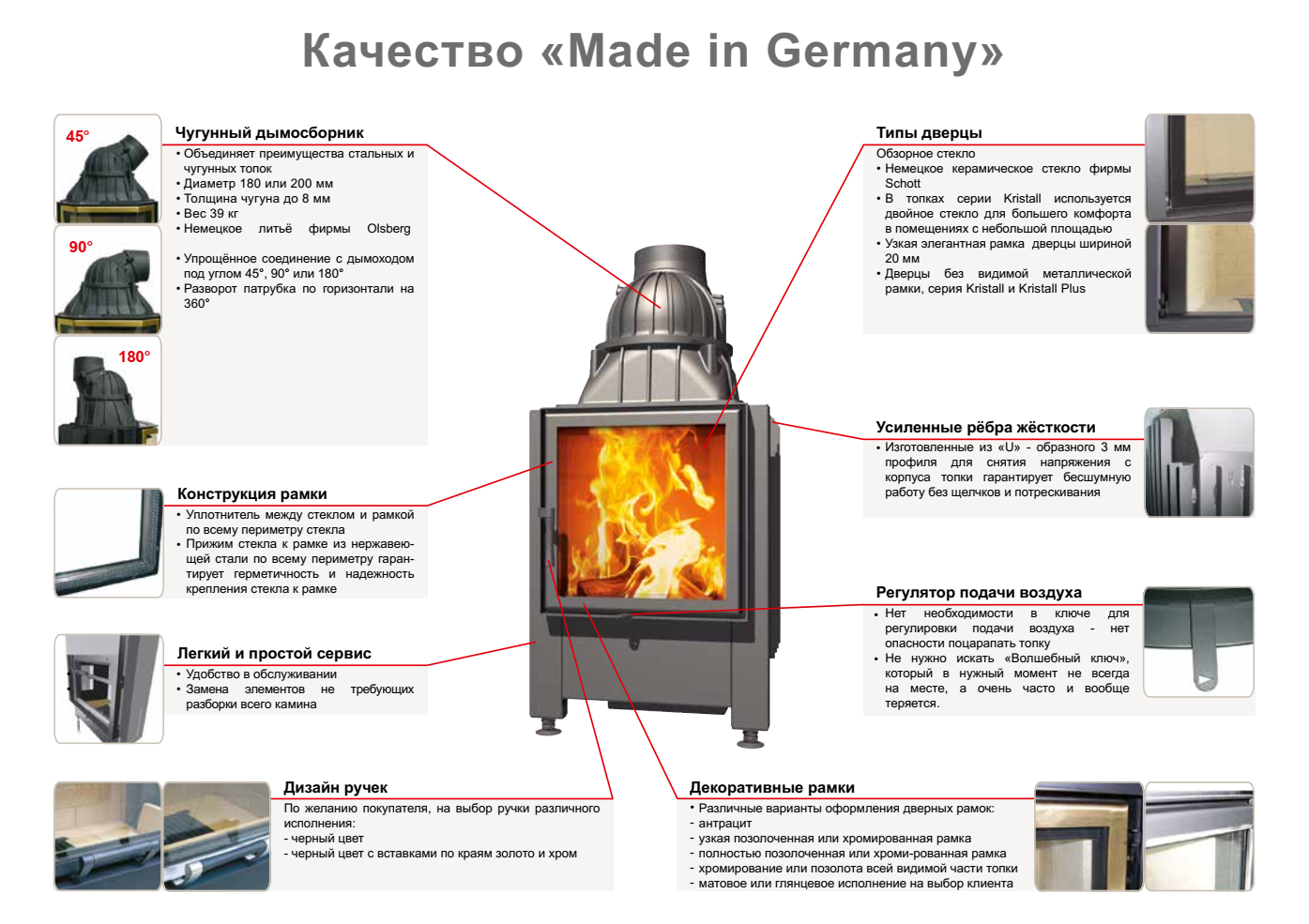

Переходим к преимуществам стальных каминных топок:
Сталь — это высокотехнологичный материал. Она хорошо поддаётся металлообработке, ремонту, не боится ударных воздействий.
Это повышает потребительские свойства камина.
В противовес чугунным изделиям, сталь легко сваривается, что обеспечивает существенно более высокую газоплотность (герметичность) камина.
Сталь пластична поэтому размеры современных топок для каминов существенно выросли.
Ширина стальной топки в 1200 или 1500 мм уже давно стала стандартом. В то время как для чугунной топки ширина в 1100 мм является технологическим пределом. Фактически, размер стальной топки неограничен, (как правило, топки шириной более полутора метров изготавливают на заказ).
Недостаток стали — невысокая термостойкость ее бюджетных сортов.
Эта особенность материала исправляется футеровкой каминной топки огнеупорными материалами. Например, некоторые производители, в качестве огнеупорной футеровки стальной топки, используют шамот или, всё тот же чугун.
При комбинировании материалов стальная конструкция топки несет все механические нагрузки, а чугун или шамот температурные.
Андрей Козырев
Разновидности чугунных печей
Чугунные печи для дома и бани имеют несколько разновидностей, каждую из которых рекомендуется применять исключительно в тех условиях, для которых она предназначена.

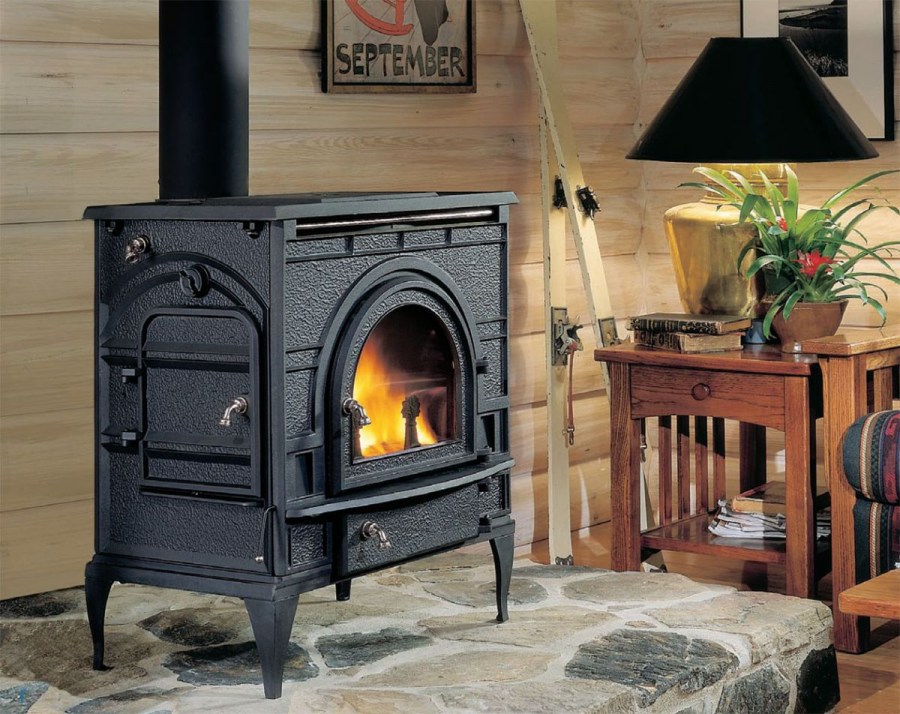

Классическая отопительная печь
Может быть как маленького, так и большого размера. Представляет собой классическую конструкцию из чугуна, оптимально подойдет для отопления маленьких и средних по размеру частных домов и отдельных помещений.

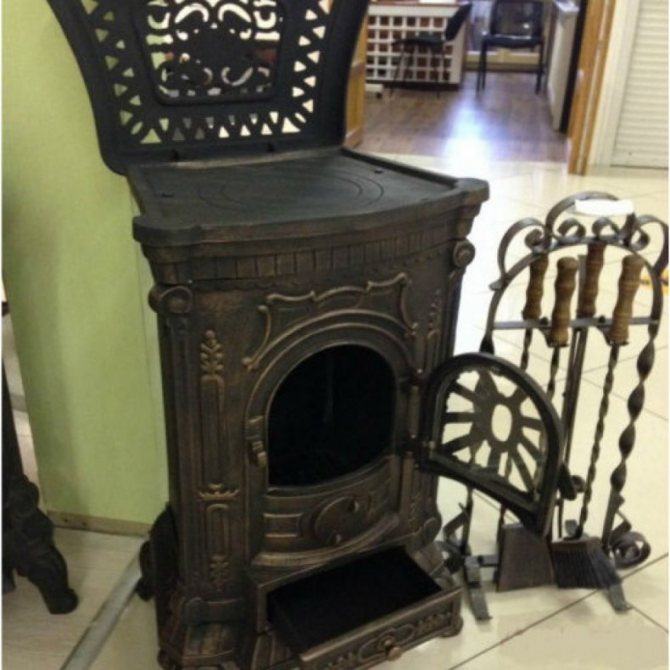

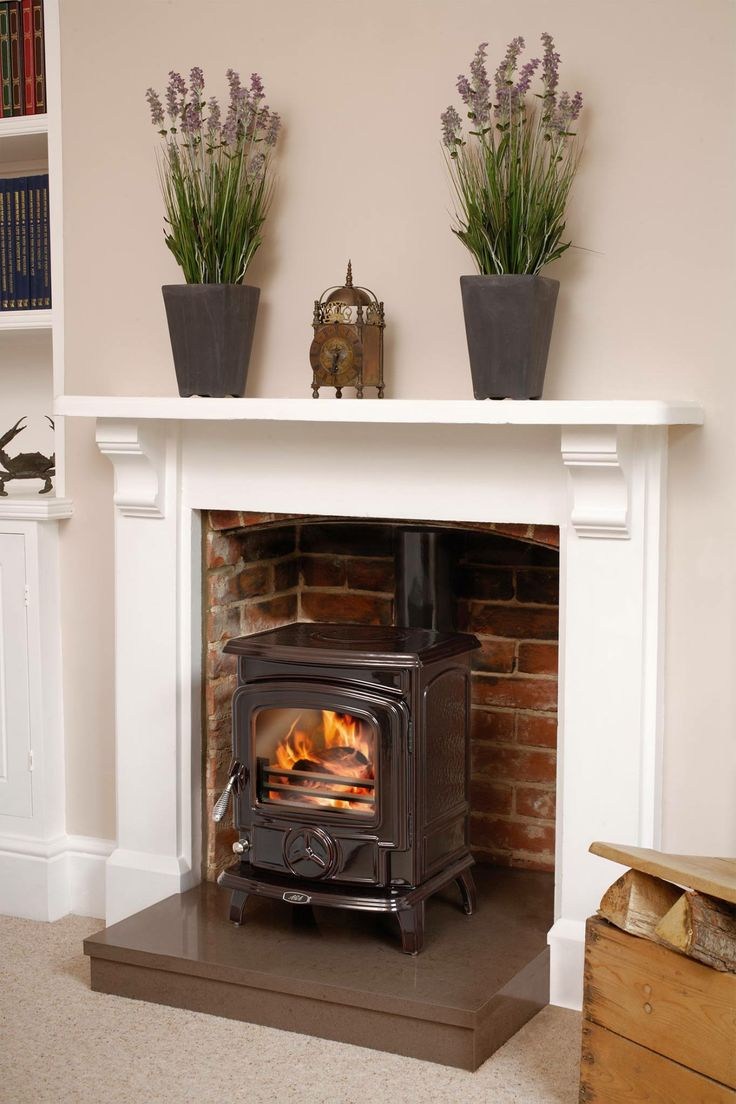

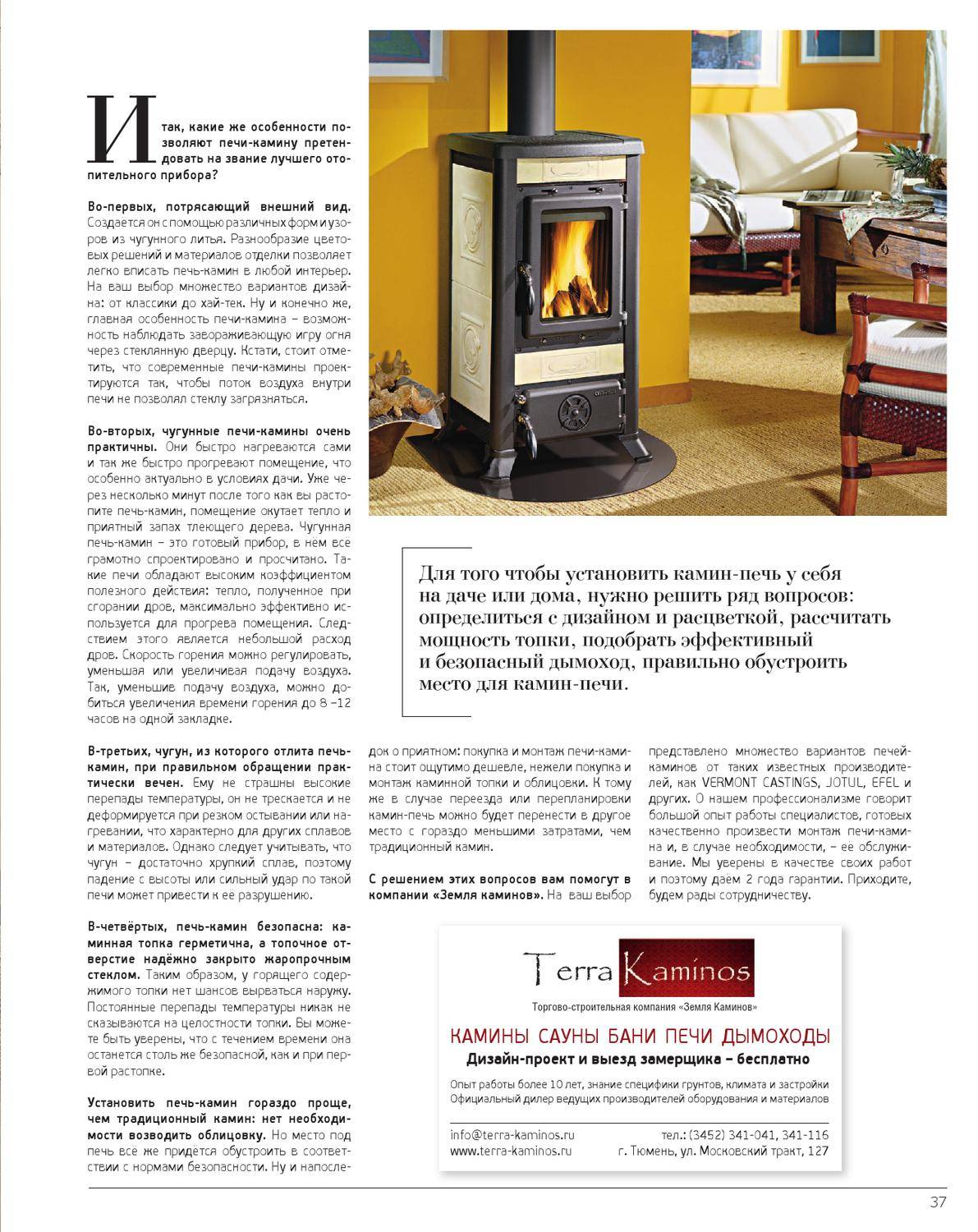

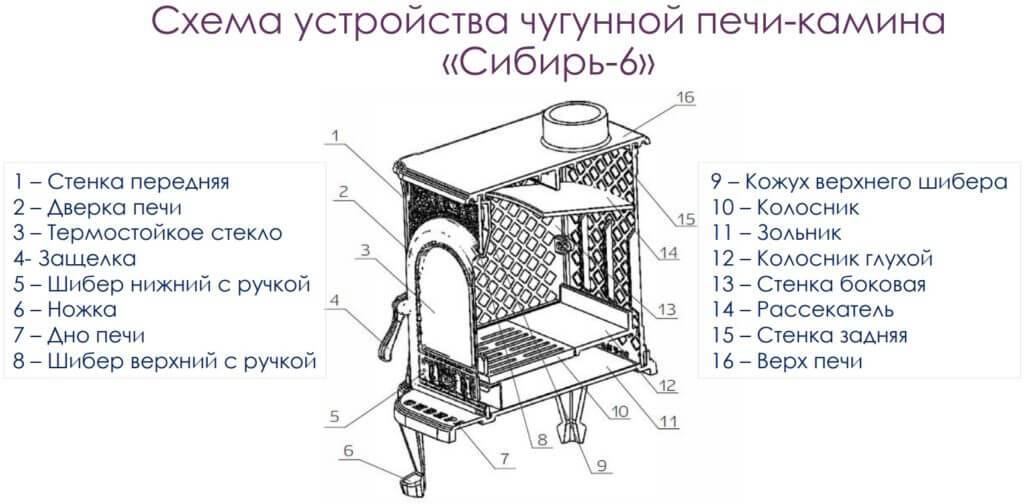

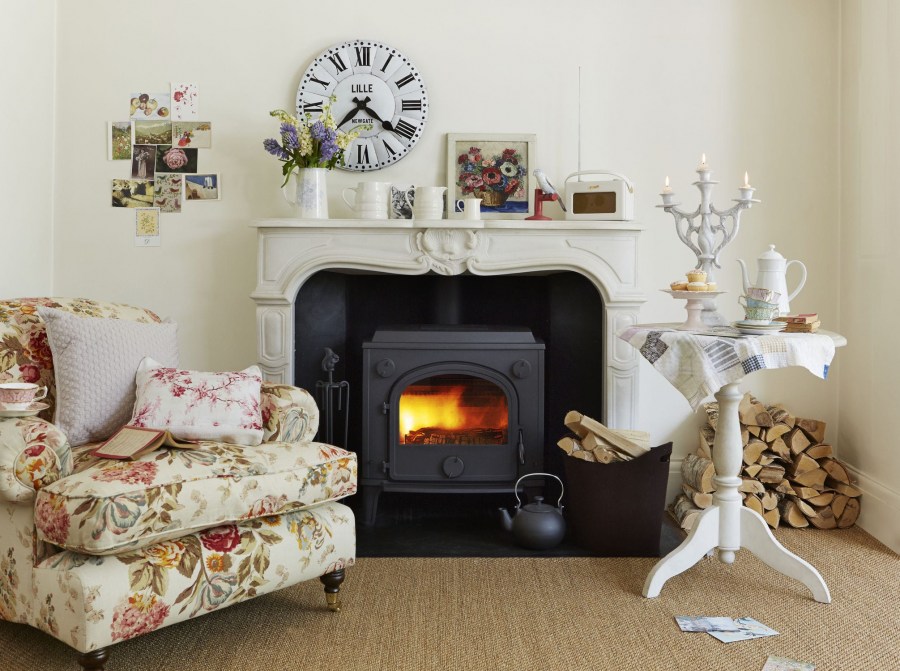

Чугунная печь-камин
Ее особенность состоит в том, что она может использовать по прямому назначению как печь, и также применяться в качестве камина. Как правило, они имеют частично открытую, безопасную конструкцию со вставками из термически закаленного стекла.

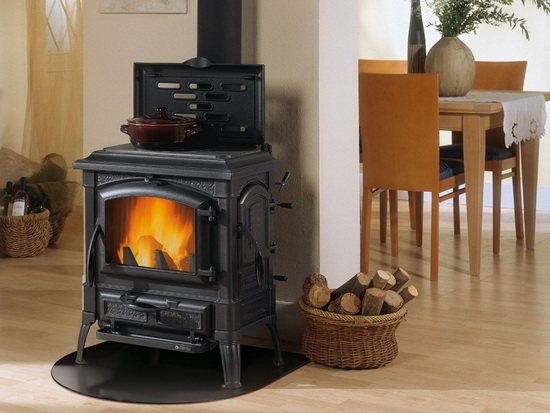

Варочно-отопительные системы
Используются исключительно для отопления помещения и приготовления пищи. С этой целью могут иметь на своей поверхности несколько отсеков, на которых можно удобно расположить посуду.

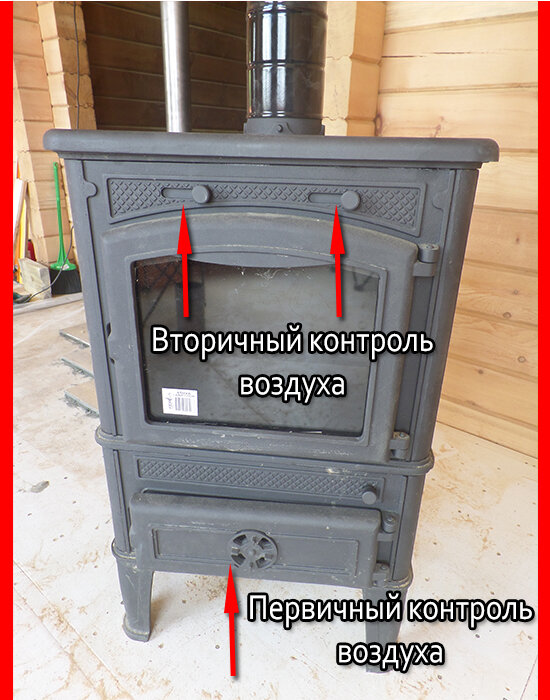

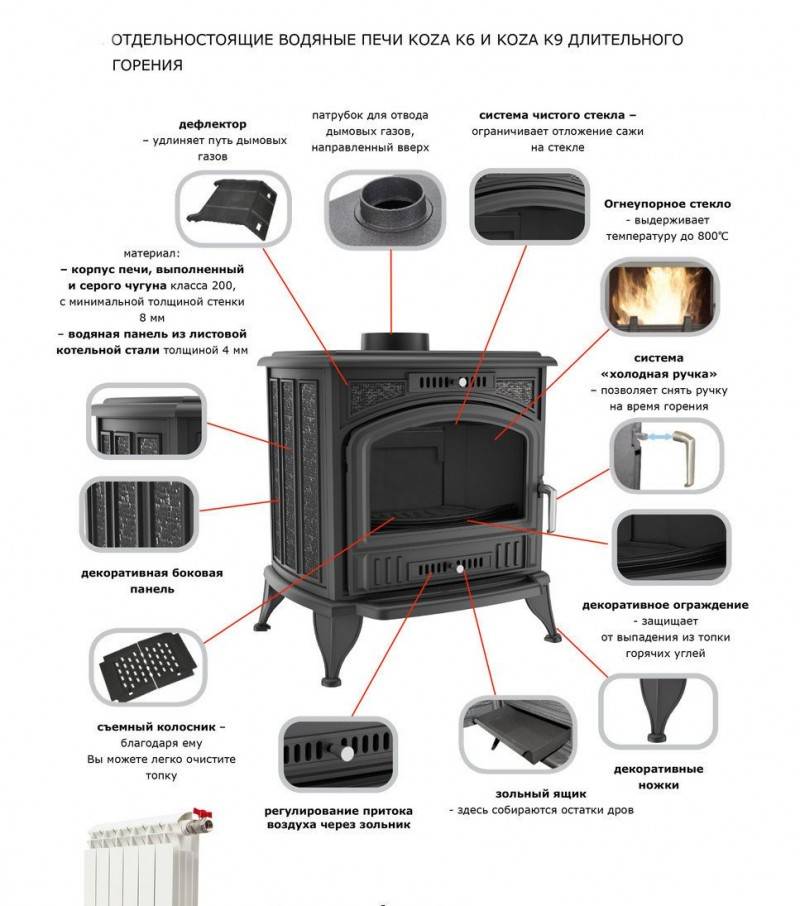

Печи длительного обогрева
Эта разновидность встречается реже всего, ее задача состоит в максимально долгом сохранении тепла. Как правило, такие модели рекомендуется устанавливать в домах, расположенных в северных, сибирских регионах, где зима наиболее холодная и суровая.

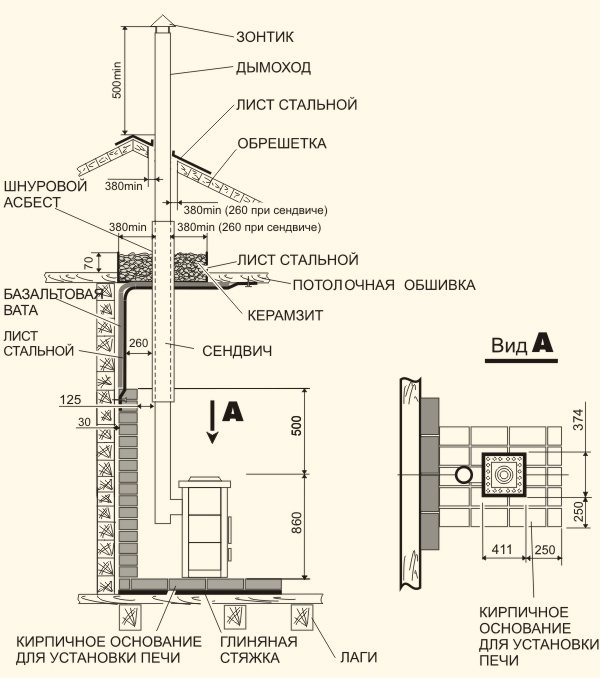

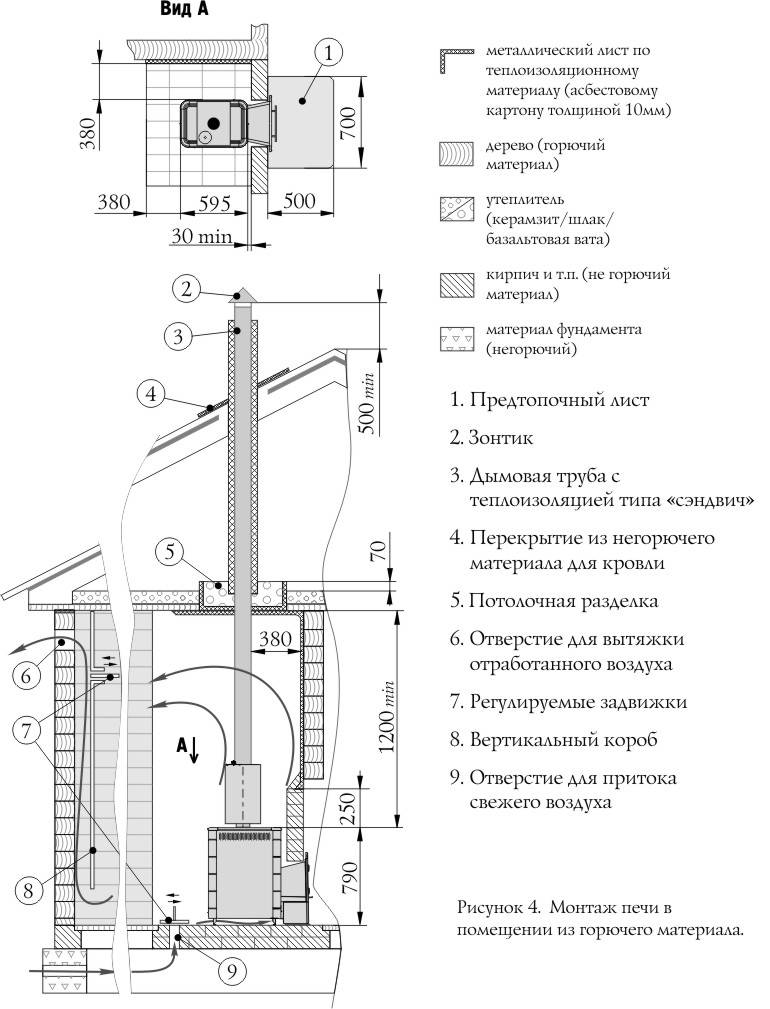

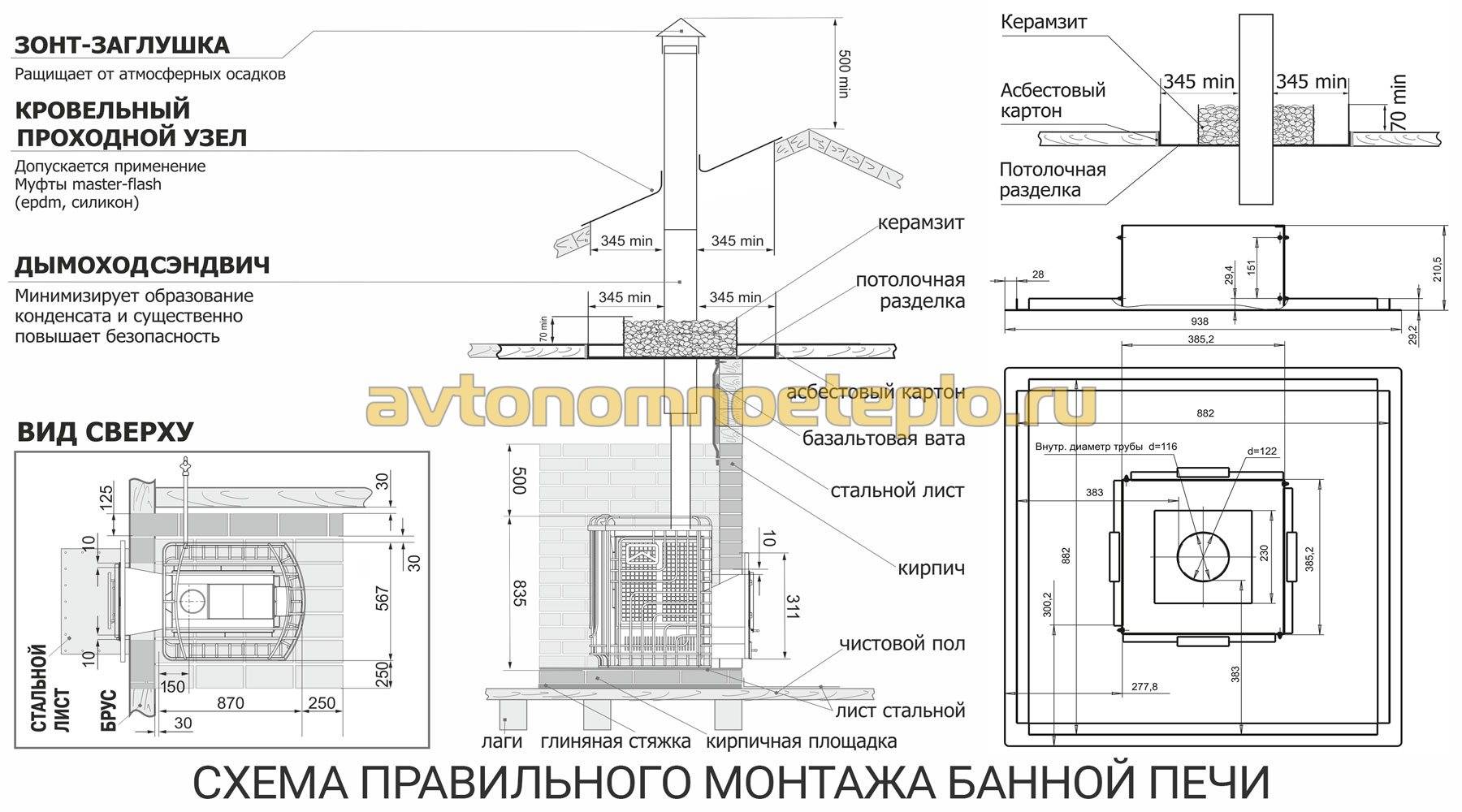

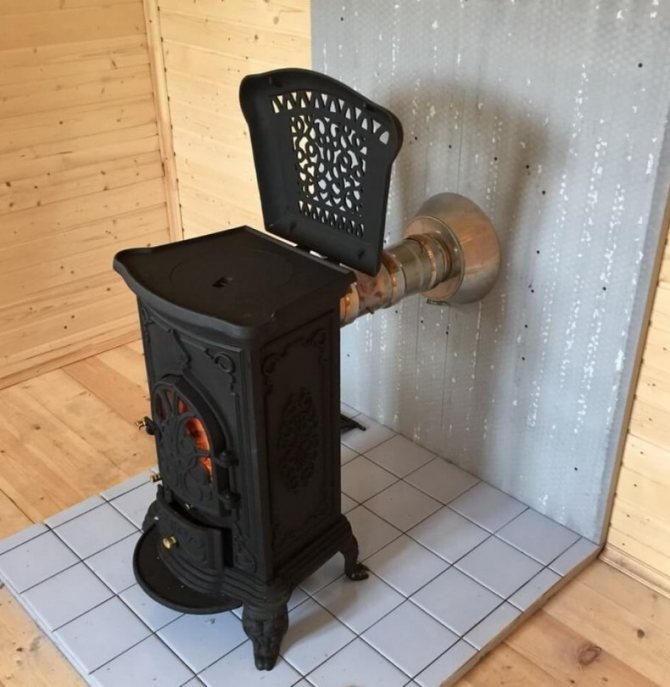

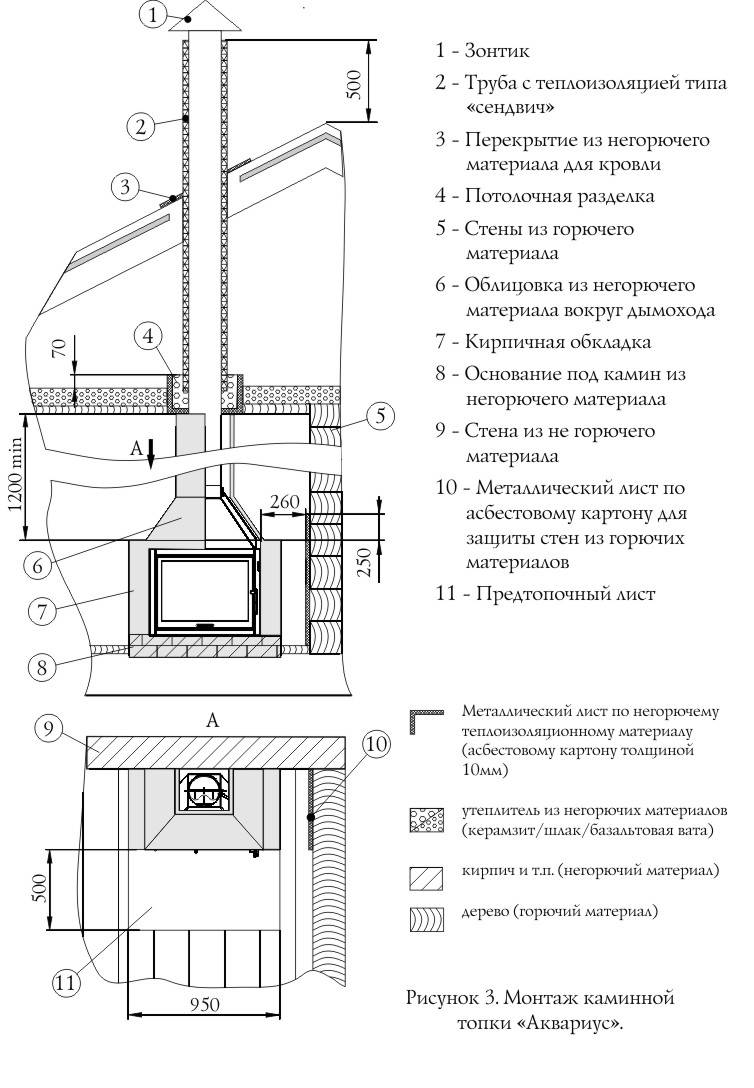

Как установить чугунную печь в деревянном доме своими руками?
Деревянные строения являются наиболее пожароопасными. Установка чугунной печи в деревянном доме своими руками требует неукоснительного соблюдения правил пожарной безопасности:
- Как уже упоминалось, отопительные приборы из чугуна имеют относительно небольшой вес. Поэтому их можно устанавливать прямо на пол. Для предотвращения возгорания на пол кладут толстый стальной лист или выкладывают подиум из жаростойкой керамической плитки. Если вес печного агрегата превышает 100 кг, то пол укрепляют снизу дополнительными подпорками. Также можно возвести бетонный или кирпичный фундамент.
- На стенах, расположенных близко к отопительному агрегату, устанавливают тепловые экраны призванные предотвратить нагрев деревянных конструкций. Некоторые производители печей включают такие экраны в комплект поставки своих изделий.

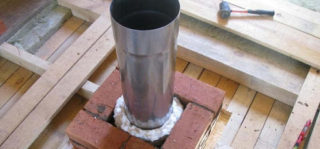

- При устройстве дымоходов, в местах прохождения через деревянные (сгораемые) стены и перекрытия, выполняют тепловую изоляцию нагревающихся деталей.
Солидные производители прилагают подробные инструкции по установке печей и мерам пожарной безопасности. Если в точности соблюсти все рекомендации, эксплуатация печного отопления будет безопасной.
Какое топливо использовать
Основным топливом для металлических каминов являются дрова. Древесина лиственных деревьев (береза и ясень) быстро разогреют камин и помещение, где он установлен. А хвойные дрова (ель или сосна) наполнят помещение специфическим ароматом хвойной смолы. Однако часто топить камин хвойными дровами не рекомендуется, так как выделяющиеся смолы быстрее загрязняют дымоход и решетку камина.
Иногда в дровяных каминах можно использовать и торфяные пеллеты. А вот каменный уголь в качестве топлива использовать нельзя. Кроме повышенного загрязнения помещения, он очень сильно разогревает рабочие элементы камина, что может привести к их деформации и к поломке камина.
В некоторых случаях, доработав конструкцию камина, в качестве источника топлива можно использовать природный газ. Но необходимо помнить, что установка газового оборудования возможна лишь при условии предварительного согласования проекта с газовыми службами.
Плюсы и минусы
Каждый из типов отопительных устройств имеет свой принцип действия. Однако у печи есть ряд положительных сторон, равно как и отрицательных. Поэтому, делая выбор отопительного агрегата, стоит предварительно изучить их, посмотрев каталог чугунных печей.
Итак, рассмотрим достоинства. Достоинствами чугунной печи является то, что одно из распространенных видов топлива – это дрова. Такой вид называют дровяными чугунными печами. Этот аспект особенно важен в современный период, когда другие виды топлива приходится приобретать за гораздо более высокую цену.
При этом древесина в нашей стране вряд ли иссякнет в ближайшее время. Также печь быстро растапливается, то есть не требует много времени на согревание дома.
Обратимся также к недостаткам печей. Один из них – обогрев только одной комнаты, той, в которой такое оборудование стоит. Но при выборе агрегата, работающего на основе водяного контура, этот минус ликвидируется.
Итоги по теме
Выбирать печь для загородного дома или дачи следует с учетом условий эксплуатации и требований к функциональности агрегата. Если печка нужна лишь для обогрева единственной комнаты дачного домика в непогожие летние дни, нет смысла переплачивать за агрегат, работающий долго на одной закладке дров, достаточно использовать компактную модель. Для благоустроенной дачи, рассчитанной на круглогодичное использование, требуется мощный отопитель. Камин из чугуна может устанавливаться дополнительно или служить основным источником тепла.
При соблюдении правил эксплуатации печные агрегаты из чугуна прослужат несколько десятков лет, даря уют и тепло.
