Датчик движения для сигнализации: проводные, беспроводные, инфракрасные и другие

Особенности выбора

Угол обзора датчика — важная характеристика системы

Чтобы датчик движения в полной мере выполнял свои защитные функции, потребуется грамотный подход к выбору подходящей модели. В этом случае руководствуются следующими техническими характеристиками и критериями:

эффективный угол захвата контролируемой зоны;
напряжение питания и чувствительность датчика;
минимальное время срабатывания;
для каких целей предполагается использовать прибор;
особенности места установки и климатические условия;
степень защищенности от влаги и пыли.

Не следует забывать о конфигурации системы и особенностях настройки конкретной модели. Спецификой большинства из них является способность регистрировать перемещения только в зоне прямого обзора.

Демонтаж

Процедура заключается в отсоединении датчика от сигнального блока и последующем его снятии. Демонтаж прибора прост и не вызывает каких-либо вопросов.

Акселерометр. как правило это датчик процессорного типа, микромеханика в магнитном поле, предоставляющий возможность получить сигнал при наклоне автомобиля, перемещению его в пространстве (откат), а так же удару. Датчик может работать в разных плоскостях.
Датчик удара. бывает различных типов — пьезо, электромагнитный, акселерометр. Все чаще производители охранных систем используют акселерометр и встраивают его в основной блок сигнализации, иммобилайзера или телематической системы.
Датчик температуры. Используется как сервисный элемент для предоставления информации о температуре в салоне, двигателя и окружающей среды. Чаще используется для алгоритмов автозапуска двигателя.
Микроволновый датчик. Существует двух типов — однозоновый и двухзоновый. Служат для фиксации движения вокруг автомобиля и внутри автомобиля, вызывая тем самым различного типа тревоги — предупредительную и длительную, как при вскрытии, соответственно. Основан на эффекте Доплера (изменение частоты и длины волн, регистрируемых приёмником, вызванное движением их источника и/или движением приёмника).
Сенсорный. Служит для реализации дополнительной авторизации — секретка или бесконтактный доступ в автомобиль.

Общество, в котором мы живем, еще очень далеко от идеального. Поэтому людям приходится искать возможности надежной защиты своего имущества от посягательств злоумышленников.Одним из самых надежных способов считается установка сигнализации.

Такие системы состоят из современного оборудования, способного при попытке проникновения в помещение, подавать сигнал на пульт охраны, а также отправлять сообщение на телефон владельца.

Основой любой сигнализации являются извещатели различных видов и модификаций, мы же рассмотрим только один тип – охранные датчики объема, и постараемся выбрать среди всего многообразия самую надежную и эффективную модель.

Подключение датчиков к пульту охраны

Герконы и радиоволновой датчик образуют основной внешний периметр охраны дома, поэтому используем для них один шлейф сигнализации. Это будет условно рубеж охраны 1.

Датчики на кухне и в коридоре контролируют внутренние помещения в доме, подключаем их в шлейф сигнализации 2. Условно рубеж охраны 2.

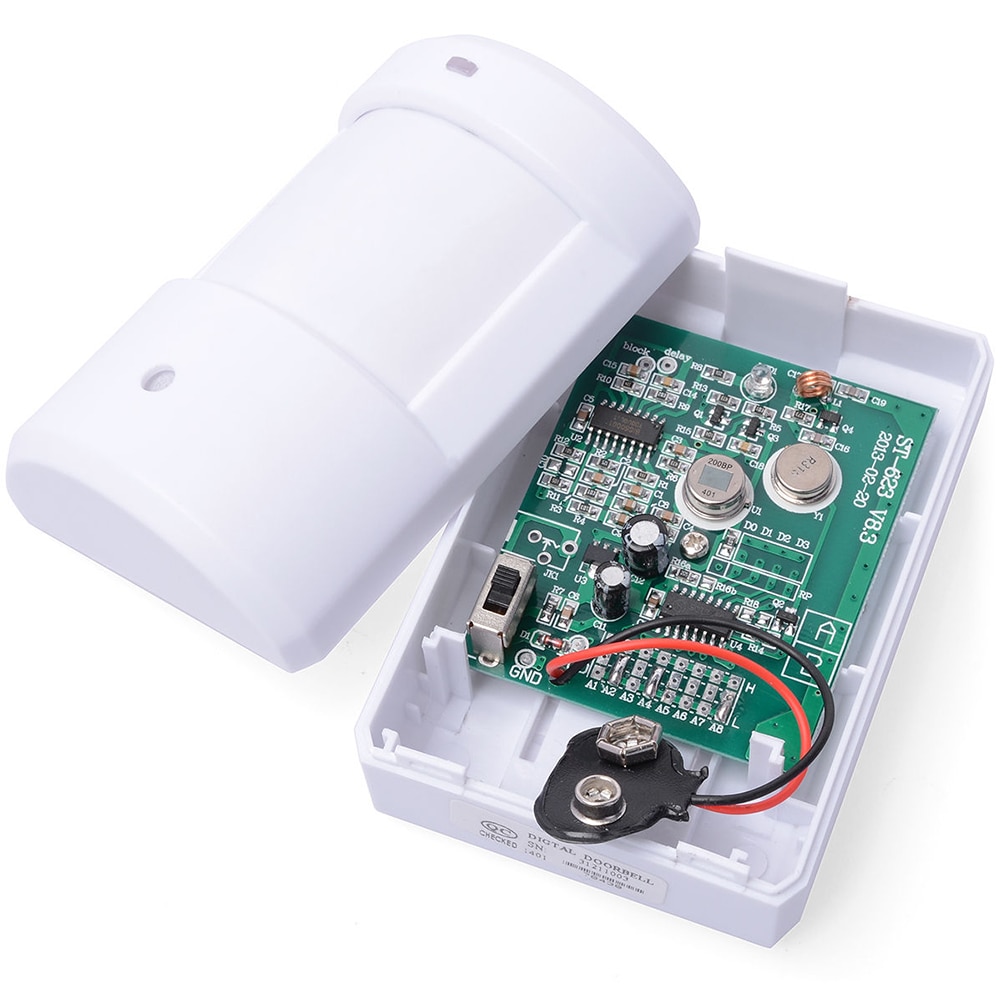

Снимаем верхние крышки датчиков объема и пульта «Прима-3». Подключаем оборудование охраны по схеме:

Контактные площадки для всех типов датчиков в основном имеют одинаковую структуру:

Питание устройств осуществляется от источника питания 12 В.
Контакты, обозначенные «реле» или RELAY, — для подключения к шлейфу сигнализации.
TMP — для подключения крышки датчика от вскрытия.
RES, РЕЗ — для дополнительного или оконечного резистора.

Соединительные провода подбираем по цвету, как на схеме, до 8 жил. Расцветка проводников используется стандартная. Резисторы подключаем непосредственно в датчике. При необходимости устанавливаем индикатор (светодиод) снаружи, возле входной двери, для визуального контроля постановки на охрану. В режиме «Охрана» он будет мигать с интервалом 1–2 секунды.

В данном случае радиоволновой датчик питается от шлейфа сигнализации и имеет нормально разомкнутые контакты. Они подключены к шлейфу сигнализации параллельно.

Данная система охраны предназначена для внешней охраны (вневедомственной), может также использоваться автономно.

рмнт.ру, Игорь Максимов

Особенности и применение радиоволновых средств контроля

Принцип работы

Датчики радиоволнового действия основаны на отражении электромагнитных волн от объекта. В извещателе прибора установлен генератор электрических колебаний, который постоянно излучает энергию. При появлении постороннего объекта в поле, образованном датчиком, меняются электрические колебания. Приемная часть фиксирует изменения волн и показывает наличие предмета или объекта.

Особенности применения:

нечувствительность к инфракрасному излучению — теплу, акустическим волнам и небольшим вибрациям;
радиопрозрачность для стен и стекол в пределах поля действия.

Особенности монтажа:

датчики с полем действия 360° крепятся в центре к потолку;
с полем 180° на стене;
при 90° и меньше в углу или на стене в зависимости от направления на объект охраны.

Виды охранных систем для дачи

Прежде всего, охранные системы должны быть неприметными для воров. Их устанавливают в местах, откуда систему не будет видно из окна или замочной скважины. Для надёжной охраны дачного участка и дома применяются системы, состоящие из нескольких уровней безопасности.

На первом этапе необходимо предусмотреть контроль ситуации по периметру участка и вокруг дома. Для этой цели применяют уличные видеокамеры. Лучше всего использовать устойства непрерывного наблюдения с инфракрасными излучателями, которые ведут слежение и запись круглосуточно. На втором рубеже охраны устанавливают датчики открывания в местах возможного проникновения в дом — это оконные и дверные проёмы. Для надёжности можно поставить и датчики разбивания стёкол (вибрационные, ультразвуковые). Третий рубеж контролирует ситуацию внутри дома. Для этого используют скрытые видеокамеры с инфракрасными сенсорами. Они реагируют на разницу температур между вором, проникшим в охраняемую зону, и комнатой. Их устанавливают в помещениях, требующих наибольшей охраны.

Системы охранной, тревожной и пожарной сигнализации состоят из видеокамер с датчиками движения и размещаются в зонах охраны. Когда один из сенсоров срабатывает, сигнал передаётся на диспетчерский пульт охранной фирмы или на телефон хозяину. Датчики монтируются в помещении напротив окон или дверей. Они соединяются с управляющим блоком проводами или по радио.

Если сенсор сработает, то сигнал от него поступит на электронный блок, который после его обработки подаст сигнал на исполнительное устройство. Оно может подключаться к электронному блоку двумя способами: по радио или проводами.После этого исполнительное устройство запускает сирену и световую сигнализацию

Такие действия застают врасплох вора и привлекают внимание сторонних людей. Если система подключена к диспетчерской охранной компании, то сигнал тревоги поступает туда или на мобильный телефон владельца дома

Уведомление может осуществляться тремя способами:

СМС-рассылкой;
ММС-сообщением;
голосовым дозвоном.

Чтобы система могла передавать сигнал на телефон, в электронном устройстве должен быть установлен GSM-адаптер, настроенный на работу с оператором связи.

Существует также охранное видеонаблюдение, которое может работать в ночном режиме. Оно намного дороже, сложнее, и в быту используется редко.

Разновидности устройств их характеристики

Разновидности датчиков движения для сигнализации

В зависимости от принципа обнаружения перемещающегося объекта известные модели датчиков движения подразделяются на следующие классы:

инфракрасные;
ультразвуковые;
микроволновые;
комбинированные.

Наиболее простой и доступный для большинства вариант – использование инфракрасных (ИК) приборов, способных воспринимать изменения теплового фона в контролируемой зоне. Ультразвуковые датчики (УЗ), излучающие волны в соответствующей части спектра, занимают второе по популярности место. В их состав входят излучатель с генератором частот и приемник. Первый излучает недоступные для человеческого слуха волны, а второй принимает отраженный от перемещающегося объекта сигнал.

Микроволновые датчики также широко применяются в охранных системах. В основу их действия заложен эффект Допплера (смещение частоты волны при отражении от движущего объекта). Они содержат отдельный генератор микроволнового излучения и его приемник. Продвинутые модели таких датчиков для охранных систем поставляются с GSM-модулем, позволяющим информировать пользователя о срабатывании по эфирному каналу.

Комбинированные приборы совмещают в себе возможности различных изделий, нивелируя недостатки одних типов датчиков за счет преимуществ других. Большинство из рассмотренных разновидностей по способу связи с управляющим модулем могут иметь беспроводное или проводное исполнение.

Акустические датчики

Ультразвуковые сенсоры используются для обнаружения движущихся объектов в охранных системах. Они посылают волны в направлении возможного появления злоумышленника, отражаются от стен или объекта и возвращаются обратно. Электронная схема вычисляет время возврата звукового сигнала.

Они бывают:

со сквозным пучком;
прямого обнаружения.

Датчик со сквозным пучком состоит из двух приборов: излучателя и приёмника сигнала, установленных друг напротив друга. При появлении преграды между ними на выходе приёмника появляется сигнал, который передаётся на исполнительное устройство.

В системах прямого обнаружения приёмник и передатчик находятся в одном корпусе. Они основаны на принципе определения времени между отправленным ультразвуковым импульсом и отражённым эхом. Обработку сигнала осуществляет встроенный микропроцессор.

Схема установки и подключения датчиков объема к системе охраны

Рассмотрим организацию охраны на примере квартиры общей площадью 40 м².

Исходя из площади гостиной и объемных характеристик датчиков видно, что лучше установить радиоволновой извещатель в углу комнаты. Он сработает и на присутствие постороннего лица и на разбитие стекла окна или балкона, потому что радиопрозрачен. Если стена комнаты не внешняя, то вибраций со стороны улицы не будет.

На кухне, ввиду небольшой площади и наличия окна, можно установить ультразвуковой датчик, который не будет реагировать на тепло от батарей отопления и солнечный свет. Направляют его на окно, потому что оно является единственным вероятным источником для проникновения постороннего лица.

В коридоре рекомендовано установить датчик инфракрасного обнаружения. На него не влияет свет от окон, и тепло от батарей.

Датчик на кухне крепим к стене напротив окна, в гостиной в углу, чтобы захватить окно и стекло балкона.

В коридоре вверху, над дверным проемом. Он одновременно захватит и части кухни и дверной проем гостиной. Магнитные контакты (герконы) устанавливаются на входную дверь.

Примечание: герконы (магнитные контакты) необходимы для охраны дверей. При их открытии магниты в герконах размыкают контакты, вследствие чего срабатывает сигнализация.

Для решения этой задачи нам понадобятся следующие элементы:

* В таблице указаны приблизительные цены без учета расходов на соединительные провода.

Порядок установки

Пошаговая инструкция:

Устанавливаем контрольную панель сигнализации в одной из комнат.
Над входной дверью монтируем сирену и прожектор.
Устанавливаем детекторы движения под потолком на входе в дом или в углах комнат.
Устанавливаем геркон на дверь.
Настраиваем контрольную панель на работу в соответствии с паспортными данными.

Имейте в виду, что беспроводные сигнализации могут иметь разную комплектацию и функции. Всё зависит от помещения и требований к системе защиты. Сирену необходимо устанавливать в недоступном для злоумышленника месте.

Простая сигнализация для дачи своими руками

Выберем вариант исполнения сигнализации для дачи с датчиком движения. Для этого надо купить один или несколько сенсоров и сирену под напряжение 220 вольт. Для того чтобы можно было прервать вой сирены, нужен обычный выключатель. Эта система (кроме своей простоты и дешевизны) никаких преимуществ не имеет. Если хозяина не будет дома, а сигнализация сработает, то она будет выть неделю или целый месяц до тех пор, пока её не выключат или пока не выйдет из строя один из ее компонентов.

Чтобы сигнализация автоматически выключалась, в схему последовательно надо подключить реле времени. Его настраивают на период, когда надо обесточить всю схему.

Обзор лучших производителей

Какой фирмы устройства лучше, сколько они стоят, какую модель лучше купить? На рынке можно встретить большое количество датчиков движения для сигнализации от самых разнообразных производителей. Среди покупателей большой популярностью пользуются недорогие, бюджетные модели, которые можно купить на сайте и AliExpress из Китая или заказать онлайн а отечественных площадках. Самыми популярными производителями датчиков движения, которые встречаются на отечественном рынке, являются:

Hager. Устройства, выпускаемые под этой маркой, обладают самым хорошим уровнем качества и доступной ценой. Оснащаются специальной функцией сумеречного выключателя, благодаря чему их можно настроить на разный режим работы (срабатывание днем либо в ночное время суток).
Theben. Модели, выпускаемые под этой серией, оснащаются качественным надежным механизмом, а также выделяются современным дизайном. Обладают хорошим функционалом и приемлемой стоимостью.
Schneider Electric. Популярный во всем мире французский производитель электротехнического оборудования. Занимается выпуском электроустановочных и кабеленесущих изделий.

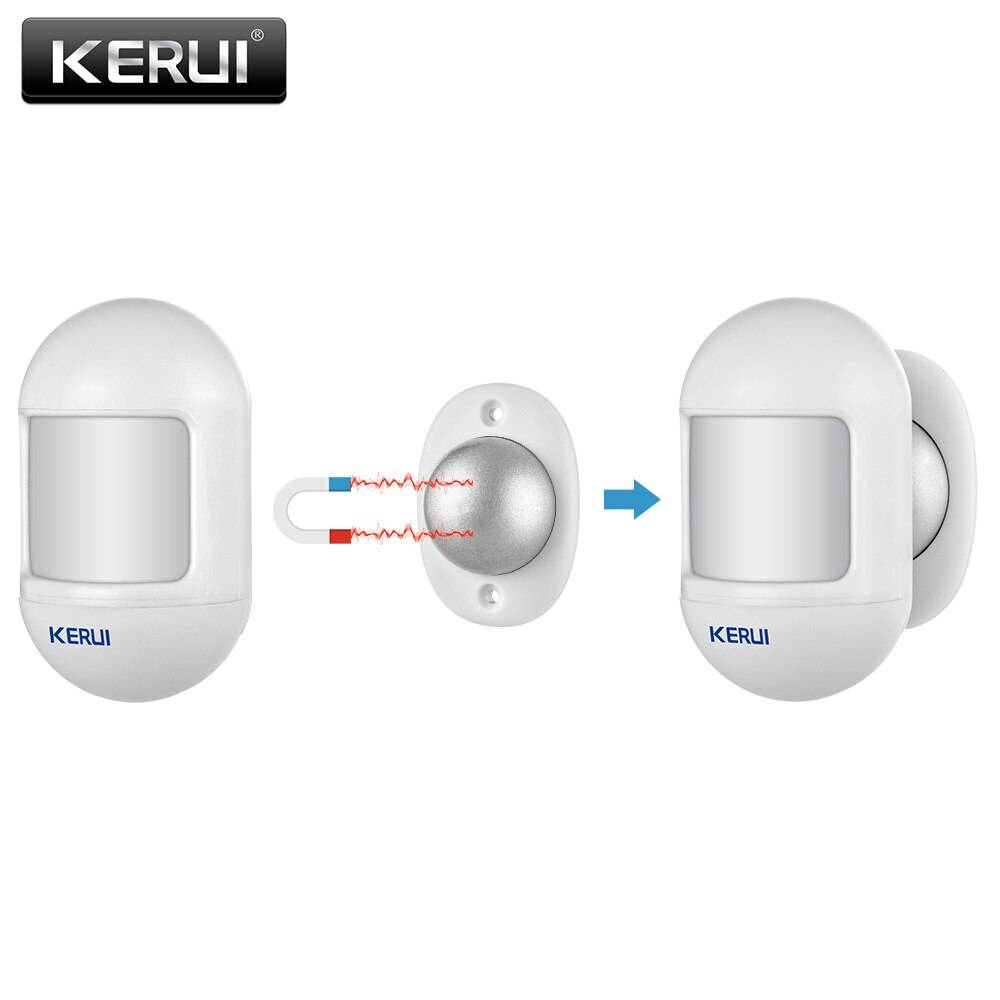

Комплект на основе инфракрасного датчика

Охранная сигнализация с инфракрасными датчиками встречается наиболее часто. Она недорогая и простая в монтаже, так как для установки не нужны особые знания или навыки. Это может сделать самостоятельно каждый мужчина. Крепятся они по-разному:

саморезами к стене;
на двухсторонний скотч.

При выборе обратите внимание на такие параметры охранного комплекта:

тип сигнализации (проводная или беспроводная);
количество номеров для оповещения дозвоном от 5 до 15;
угол детектирования от 80 до 110°.

В комплекте должны быть: видеокамера, микрофон, динамик, инфракрасный датчик движения, датчик звука. Охранная сигнализация должна иметь возможность подключения к диспетчерскому пульту или к сирене.

Хуже если злоумышленник идёт прямо на сенсор. Чтобы защититься от инфракрасного датчика вор может использовать оконное стекло соответствующего размера, щит из алюминиевой фольги. Чувствительность сенсора регулируется и зависит от того, какую разницу температур он может улавливать.

Не рекомендуется использовать только один инфракрасный датчик движения. Если установить вместе с ним микроволновой излучатель, у преступника не будет шансов скрыться.

Устройство охранной сигнализации

Система охранной сигнализации является техническим средством охраны и схематично состоит из трех основных модулей:

датчики;
приемо-конрольный прибор ПКП;
исполнительные устройства.

Датчики (или извещатели), в зависимости от их типа, контролируют определенный параметр. Это может быть открытие двери или окна, движение в защищаемом помещении, разбитие стекла и другие параметры. Если происходит событие, которое контролирует датчик (например движение в помещении), он срабатывает, преобразовывает сигнал в понятную форму для передачи на приемно-контрольный прибор.

Приемно-контрольный прибор осуществляет слежение и контроль за всеми датчиками. В случае срабатывания датчика он обрабатывает полученный от него сигнал, и в соответствии с запрограммированной в его энергонезависимую память тактикой охраны, выдает сигнал на исполнительные устройства.

Исполнительные устройства активируются при приеме сигнала от приемно-конирольного прибора. Обычно сигнал от ПКП включает свето-звуковое устройство (сирену) и осуществляет дозвон с речевым сообщением на городской или мобильный телефоны.

Передача сигнала от ПКП может осуществляться по городской телефонной сети ГТС, по GSM, по Ethernet, по радиоканалу (когда выделяется определенная частота для передачи тревожного сигнала), либо через интернет.

Область применения

Сигнализация применяется в частных или офисных строениях, охраняемых территориях

Датчики движения для охранных систем применяются везде, где необходимо контролировать и ограничивать перемещение посторонних лиц. Потребность в этом возникает на следующих объектах:

в подъездах жилых домов и офисах организаций;
на охраняемых площадках и складских помещениях;
в квартирах и отдельных комнатах;
во въездных зонах загородных домов и гаражей.

Область применения конкретной модели зависит от категории, к которой она относится. Пассивные ИК приборы, например, востребованы на ограниченных пространствах внутри закрытых помещений. Активные уличные датчики ИК по большей части применяются для охраны значительных по площади открытых пространств (запретных территорий).

Описание, обзор устройства

Детекторы движения являются электронными приспособлениями, которые могут улавливать разнообразные передвижения объектов на определенных обзорных участках. Проще говоря, такие устройства представляют собой сенсоры, которые способны фиксировать перемещения объектов в видимом для них пространстве внутри либо снаружи помещения.

В зависимости от используемого типа охранной системы, они могут осуществлять контроль окружающей обстановки, оповещая о наличии разнообразных перемещений на контролируемом участке либо автоматически инициировать запуск разнообразных электроприборов.

Где используются

Благодаря своим функциональным возможностям такие детекторы обладают широким спектром применения. Как правило, они чаще всего используются в разнообразных системах безопасности:

При создании системы сигнализации в офисах, на предприятиях, частных домах либо квартирах;
В системах видеофиксации;
Во время создания специальных систем по распознаванию несанкционированных проникновений в помещения.

Довольно часто датчики используются в бытовых целях. Например, такими устройствами оснащаются специальные системы наружного и внутреннего освещения внутри либо снаружи помещения, которые реагируют на передвижения человека. Также ими могут быть оснащены двери, предназначенные для автоматического пропуска (открытия либо закрытия) людей. Стоит отметить, что благодаря применению датчиков обеспечивается безопасность людей в автомобилях (ими оснащаются подушки безопасности).

Принцип работы и виды детекторов

Потолочные либо настенные датчики, которыми оснащается сигнализация, а также разнообразные автоматические системы (климат контроль, включение/выключение света) осуществляют свою работу благодаря принципу распознавания разнообразных типов излучаемых волн. Эти волны улавливаются сенсором и обрабатываются. Поэтому такие аппараты квалифицируются в зависимости от того, на каких именно типах волн они способны работать (улавливать). Существуют такие типы детекторов:

Инфракрасные;
Ультразвуковые;
Фотоэлектрические;
Микроволновые;
Томографические.

Современные системы безопасности оснащаются устройствами, которые сочетают комбинированное использование разнообразных технологий распознавания движущихся объектов. Благодаря этому можно привести к минимальному значению количество ложных срабатываний сигнализации.

Критерии выбора

Детекторы движения, которыми оснащаются системы сигнализации, способны самостоятельно излучать волны, а потом производить их анализ, улавливая их после отражения. Некоторые модели работают только благодаря сигналам, которые поступают на них непосредственно из окружающей среды. Детекторы, в зависимости от их возможностей проводить инициирование поступающих волн, бывают:

Активными;
Пассивными;
Комбинированными.

Детекторы движения для сигнализации, по типу своего подключения бывают проводными и беспроводными

Во время покупки датчика для сигнализации, рекомендуется обращать внимание на следующие технические параметры такого устройства:

Углы обзора;
Показатель рабочего напряжения (220В или 12В);
Тип релейного контакта (разомкнутый либо замкнутый);
При какой температуре и влажности способны работать (особенно актуально, если подбирается для работы на улице или в помещениях с повышенным уровнем влаги);
Дальность действия.

Комплект на основе магнитоконтактного датчика

Магнитоконтактные датчики применяются на первом рубеже охраны для защиты оконных или дверных проёмов. Они срабатывают только тогда, когда между ними теряется связь при открытии дверей или окон. Бывают накладными или врезными. Одна часть, состоящая из стеклянной колбы с контактами из магнитного материала, устанавливается на коробку, а другая (из постоянного магнита) крепится на подвижную часть фрамуги или дверного полотна. При открытии дверей контакт геркона размыкается или замыкается, и срабатывает сигнализация.

Они могут работать на:

замыкание;
размыкание;
переключение.

Преимущество магнитоконтактных датчиков состоит в том, что при правильном монтаже к ним невозможно подобраться. Нельзя угадать, где именно и в каком месте смонтирован геркон. Они недорогие и срабатывают быстрее, чем электромагнитное реле.

Как выбрать сигнализацию для дачи

Выбирая охранную сигнализацию, ориентируйтесь не только на цену, но и на её технические параметры: потребляемую мощность, потребность в электричестве, возможность подключения пожарной сигнализации.

Надо учитывать и способ передачи данных: проводная или автономная. Существуют три вида передачи тревожного сигнала:

проводной;
радиоканальный (милицейский);
сотовый;

Самая оптимальная — это сотовая GSM-система. Дальше необходимо определиться с тем, что надо покупать: видеонаблюдение или сигнализацию.

Современные приборы имеют обе функции, чтобы не было ложных срабатываний. Диспетчер охранной фирмы или хозяин дома может посмотреть, что происходит внутри здания и почему сработала сигнализация. Сигнал тревоги иногда может появиться даже от перепада напряжения в сети.
