Как сделать датчик движения в домашних условиях

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

• припаивают к блоку два дополнительных провода;
• протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Их применяют в охранных системах

Пассивные приборы имеют инфракрасные датчики, которые следят за температурой в радиусе своего действия. При изменении температурных данных прибор срабатывает. Именно такой прибор используется чаще, для освещения в жилом помещении.

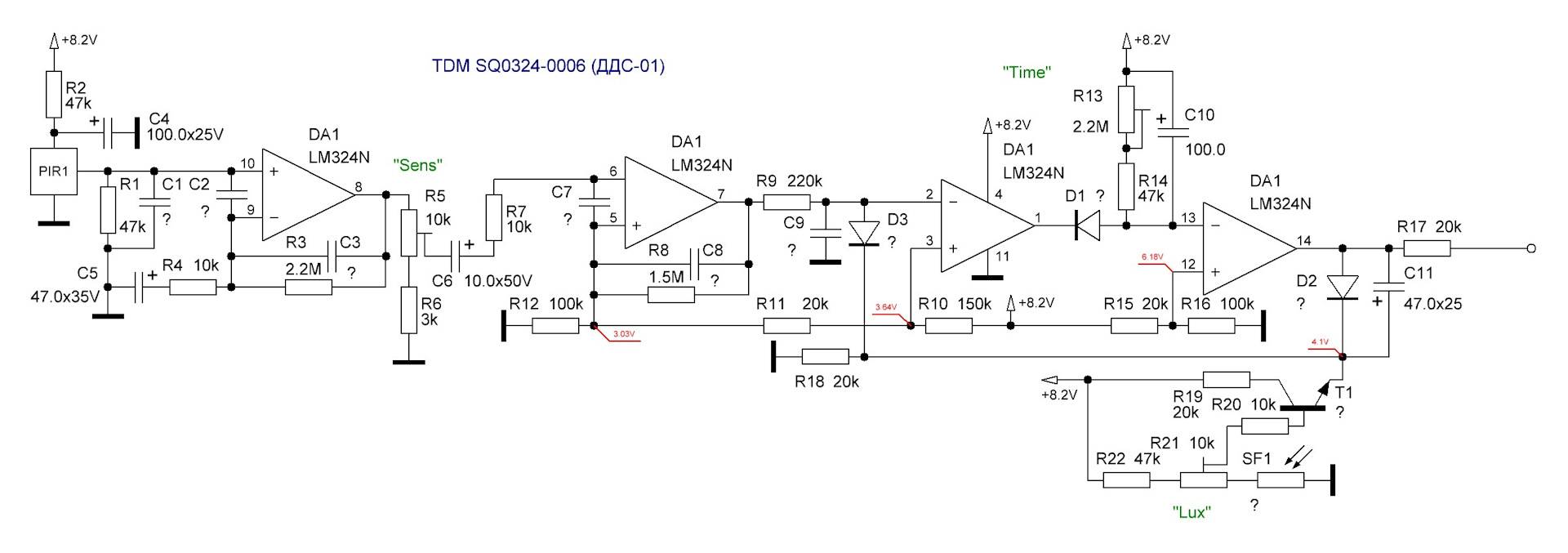

Устройство датчика ИК

Плюсы инфракрасного датчика

1. Они безопасны для людей и животных.
2. Их легко можно настроить.
3. Они отлично работают, и в помещении, и на улице.
4. Цена является удовлетворительной.

Минусы инфракрасного датчика

• Такой прибор работает лишь в определенных температурных рамках.
• Он не улавливает предметы, покрытые материалом с защитой от инфракрасного излучения.
• Прибор работает со сбоями при тепловых потоках обогревателей и теплого ветра.

Полезные советы

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

При выборе датчика для включения света в прямоугольном помещении (стандартных комнатах) от движения объекта необходимо предпочтение отдавать тем моделям, которые имеют круговую или овальную диаграмму детекции.

Общие рекомендации перед подключением

Правильно монтировать и отрегулировать датчики движения для включения света недостаточно – важно соблюсти условия по безопасному обращению с ними:

1. Корпус датчика изготавливается из пластика, поэтому их установка и эксплуатация не должны быть сопряжены с его механическими повреждениями.
2. Приборы, монтированные на улице, а также в помещениях с повышенной атмосферной влажностью должны иметь надежную защиту. Вне дома их лучше устанавливать под козырек.
3. Далеко не все модели детекторов хорошо работают со светодиодными и люминесцентными лампами.
4. Для удобства эксплуатации датчик на движение можно монтировать с параллельным выключателем. Когда потребуется можно включить свет как обычно, а затем для кратковременного использования перевести люстру в режим инициации от перемещения объекта – в положении выключателя «отключено».

Основные рекомендации по монтажу

Уделяя много внимания регулировке датчика движения для включения света, нельзя забывать об особенностях его монтажа:

1. Чтобы детектор не срабатывал, когда пробегает кошка или собака, необходимо настроить угол поля зрения таким образом, чтобы зона детекции начиналась не ниже одного метра над уровнем пола.
2. При установке прибора с обзорностью в 180 градусов лучшим местом его расположения будет стена или потолок.
3. Модели, сектор обзора которых имеет функцию настройки, допустимо устанавливать в любом месте помещения (с учетом дальности действия). Однако при этом нужно помнить, что в объектив должны обязательно попадать двери или проходной проем.

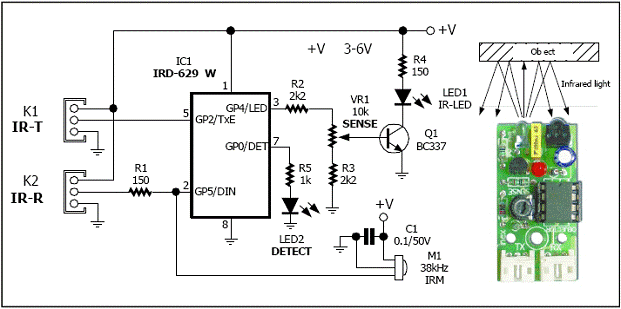

Схемы для самодельных датчиков движения

Предлагаем рассмотреть несколько схем, пригодных для повторения и изучения принципов работы датчиков. Кроме того, микроволновый поможет освоить еще и основы радиопередающей техники и детектирования сигналов, а схемы с применением микроконтроллеров позволят сделать модульный вариант с готовых решений для Ардуино.

Емкостной

Примем за нормальное состояние – когда рядом с сенсором никого нет, а за срабатывание – когда вы рядом.

Транзистор VT1 – это узел генератора на полевом ключе, настроенном на 100 кГц. В резонанс с ним настроен колебательный контур L2C2. Электрически связан с генератором через R2. VD1 (детекторный диод). Частоты указаны при отсутствии внешних воздействий, т. е. вы не касаетесь схемы, и удалены от нее. Деталь DA1 – компаратор, нужен для сравнения сигнала с диода и опорного напряжения заданного через R3. В нормальном состоянии выход должен стремиться к нулю. При этом сигнал на неинвертирующем входе компаратора «–» равен 5 В, а на выходе – 0 В.

Когда вы подходите к сенсору, емкость увеличится, частота генератора уменьшится, вы влияете именно на частоту генератора, а L2C2 частота задана колебательным контуром параллельно соединенной емкости и индуктивности.

Резонанс между генератором и этим контуром исчезает, и напряжение на неинвертирующем входе падает. Так как напряжение на инвертирующем растет, то выход начинает подтягиваться к напряжению питания и остановится на уровне 8 вольт (примерно), их можно использовать для управления реле, через транзистор для усиления выходного тока, тиристорами и прочими приборами, от которых вы уже запитаете нагрузку.

Обе катушки намотаны на ферритовых кольцах 2000 НМ, 20 мм внешним диаметром по 100 витков провода ПЭВ-2 0.2 мм, виток к витку. В свою очередь, L1 имеет отвод от 20 витка, а L2 от 50 витка (от середины). Мотайте так, чтобы расстояние между началом и концом было не меньше чем 0.3 мм.

Датчик – 2 куска провода 1 мм диаметром и длиной 1–1.5 м располагаются на расстоянии 20 см друг от друга.

Настройка: вольтметром меряем напряжение C5, вращая подстроечный C4, добиваемся максимального напряжения (2.5–5 В), если напряжение ниже, добавляем параллельно С3 постоянный конденсатор 15 пФ, если все равно не хватает напряжения – уменьшаем R1, но не менее 500 кОм. Следующий шаг – по схеме R3 выкрутить в нижнее положение, а R2 в среднее. Светодиод, подключенный к выходу ОУ через резистор, светится. Вращая R3 сделать так, чтобы он погас. Проводите настройку непосредственно там, где он и будет установлен. Если провести настройку на рабочем столе, а потом разместить датчик, где вы планировали – скорее всего, придется настраивать заново.

Тепловой датчик на Arduino

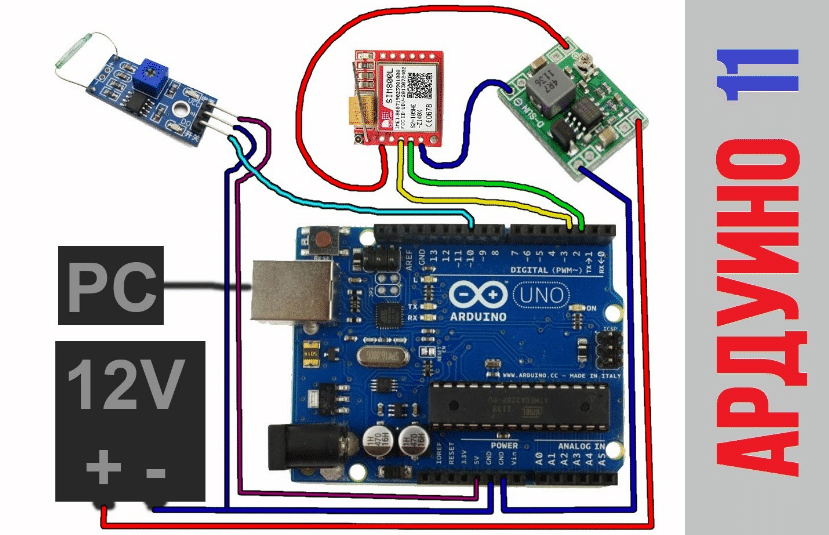

Для сборки проекта ПИР датчика движения на Ардуино нужно:

• PIR-датчик HC-SR501.
• Arduino UNO (или любая другая подобная).
• Блок питания 4–6 V.

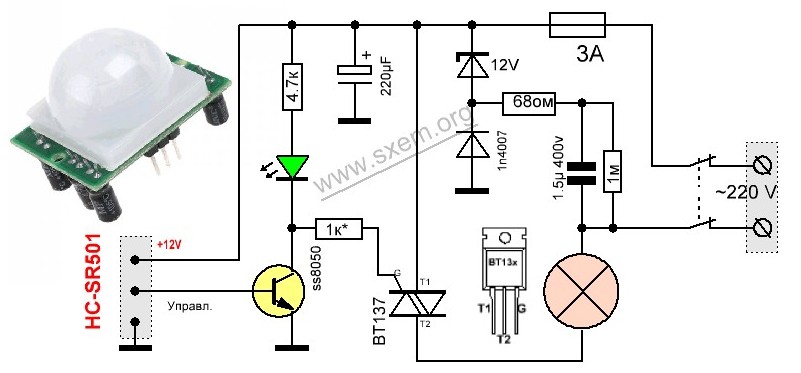

HC-SR501 – содержит в себе 1 пироэлектрический элемент, он накрыт линзой, и необходимую обвязку на печатной плате. С одной из сторон платы выведены подстроечные резисторы для регулировки чувствительности и времени задержки. Выходной сигнал имеет амплитуду в 3.3 вольта, а напряжение питания 5–12 вольт. Максимальная дистанция, на которой датчик сработает – 7 м, и задержка времени после срабатывания – до 5 минут.

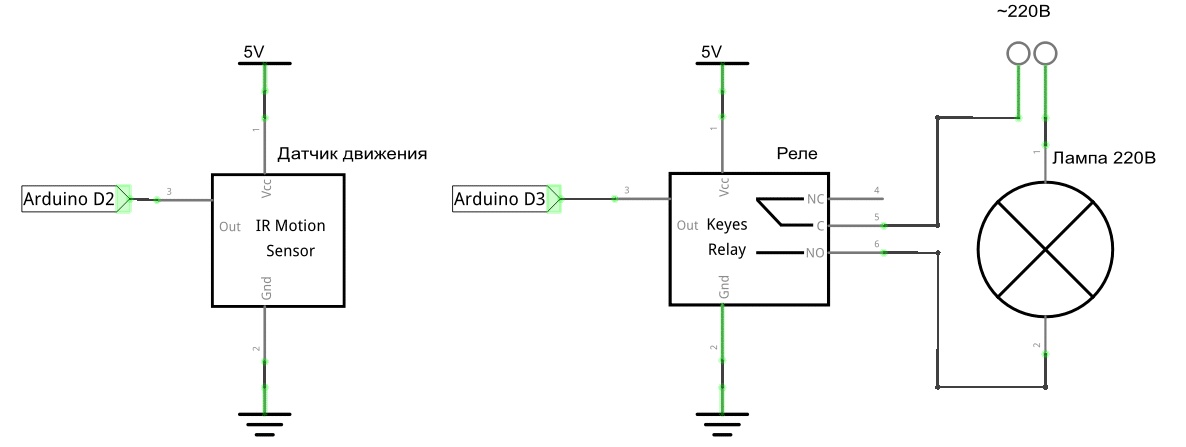

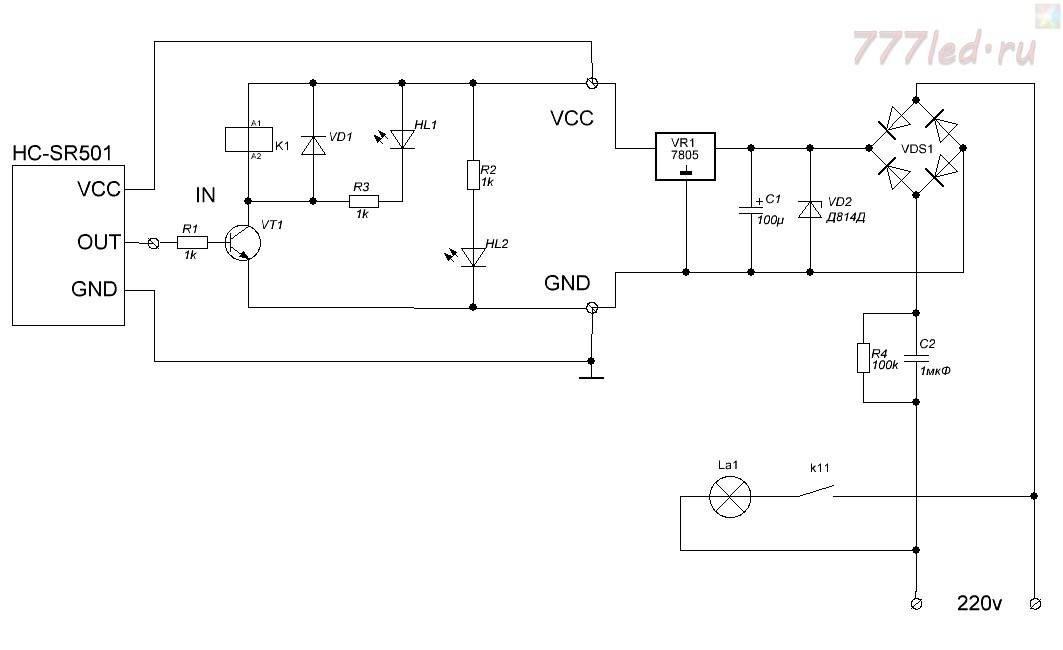

Схема соединения для управления светом через реле.

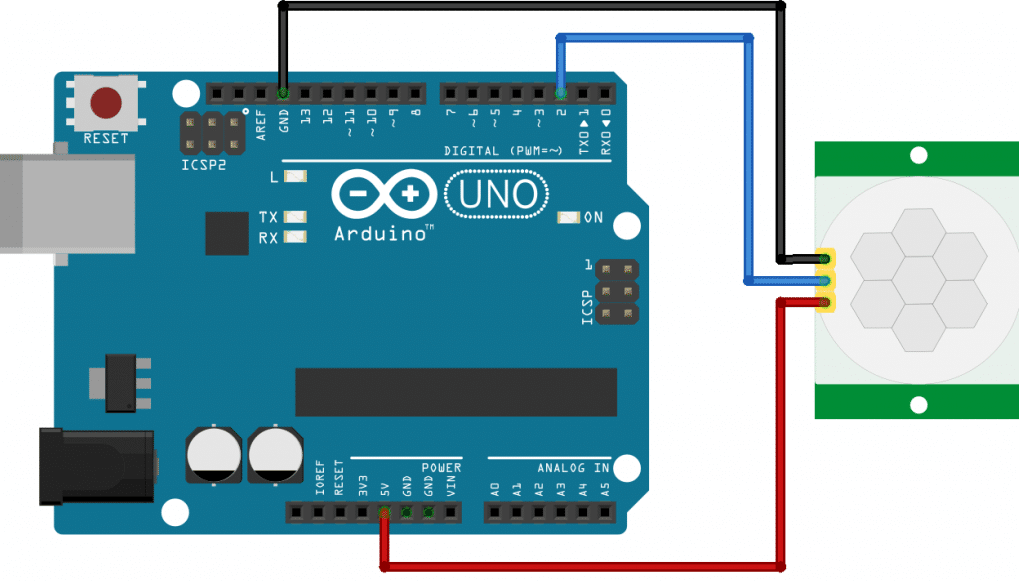

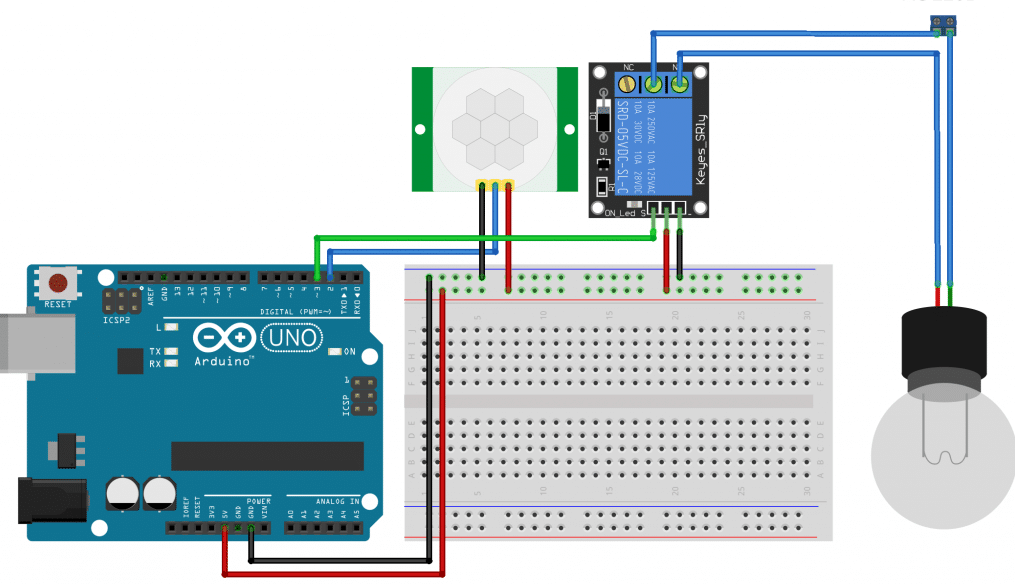

Наглядная схема соединений на беспаечной макетной плате (breadboard)

Программный код элементарен:

В зависимости от ваших потребностей вы можете модифицировать код.

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

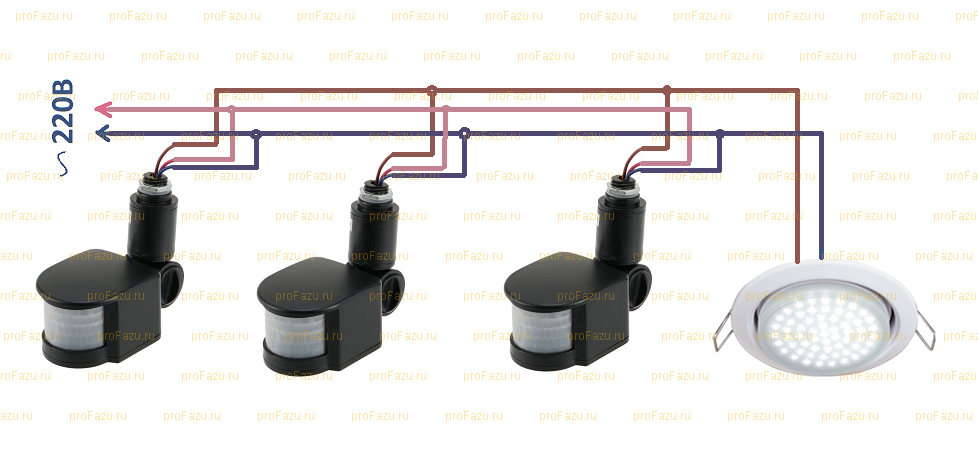

Схема подключения нескольких датчиков

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации

Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Датчик движения для сигнализации

Такие устройства широко применяются не только для автоматического включения и выключения света, но и в охранных системах. С этой целью используются инфракрасные ДД, реагирующие на температуру объекта. Поскольку человеческое тело является активным источником ИК-лучей, прибор мгновенно реагирует на него, включая сигнализацию. К достоинствам инфракрасного ДД следует отнести:

• безопасность для человека и животных;
• надежность;
• простоту настройки.

Будет интересно Как сделать распиновку витой пары RJ45

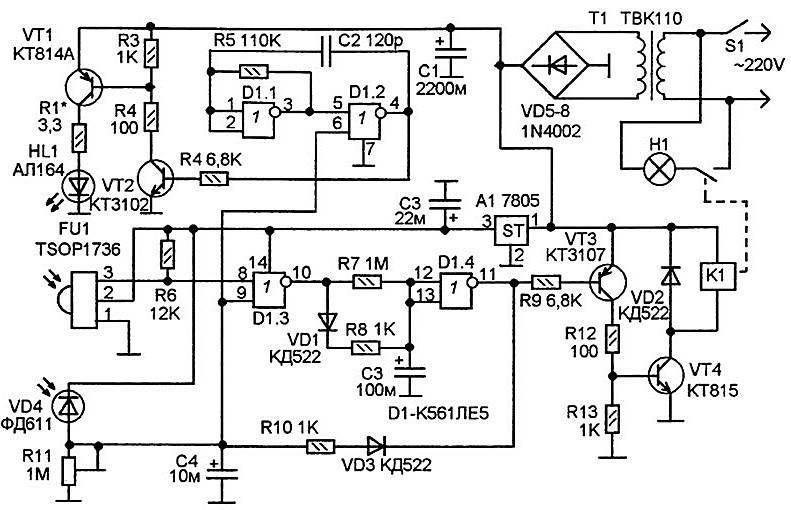

Собрать простой датчик движения для сигнализации можно своими руками. Для этого понадобятся:

• корпус (подойдет от старого бытового прибора);
• питающие провода;
• фотодиод;
• биполярный транзистор с переходом p-n-p;
• герконовое реле;
• подстроечный резистор.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.

Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

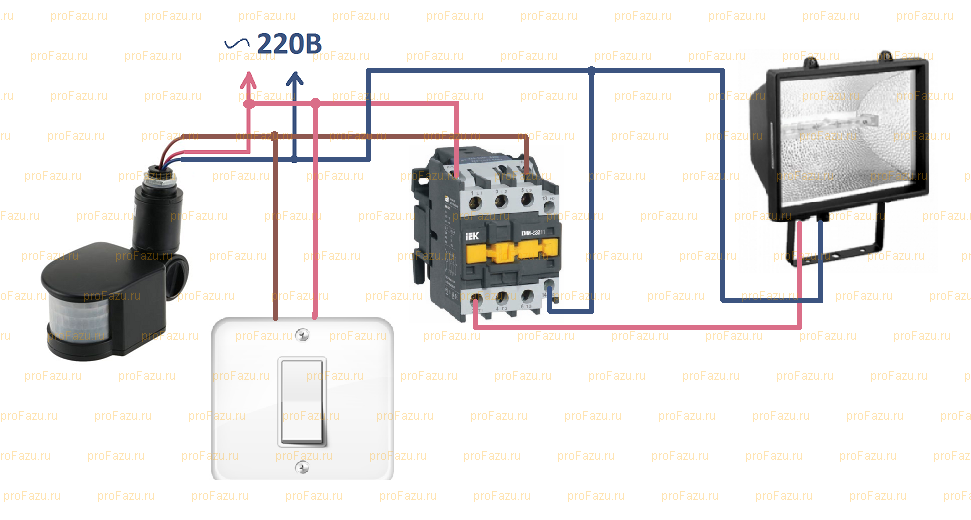

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Необходимые инструменты и материалы

Для изготовления понадобится всего два инструмента:

1. паяльник;
2. мультиметр.

Элементы и материалы нужны такие:

• фототранзистор (на схеме обозначен VT1);
• конденсатор (С1);
• операционный усилитель с обратной связью (DA1);
• резистор с обратной связью на операционный усилитель (R2);
• обычный резистор (R1);
• блок питания;
• реле РЭС 55А;
• лазерная указка (при небольшом расстоянии между источником света и фотоприемником вместо лазера можно использовать фотодиод);
• провод;
• прокладка водопроводная;
• шуруп.

Фототранзистор можно изготовить самостоятельно из транзистора П417А или любого другого, имеющего вид шляпы с полями на 3-х ножках. Крышку корпуса демонтируют, открывая полупроводниковую начинку либо в ней формируют отверстие, срезая верхнюю часть. При освещении открытого кристалла прибор будет действовать, как фототранзистор, только с меньшей чувствительностью.

Номинал R2 выбирают с учетом того, что с его увеличением возрастает коэффициент усиления, а это приводит к снижению устойчивости усилителя. Оптимальное сопротивление — 100 кОм.

Завершающий этап

После того, как вы смонтировали компактное устройство, его следует подвесить с внутренней стороны двери, максимально близко к дверной ручке и дверному замку. Также изделие можно разместить и в других местах. Главное, чтобы контролируемая зона была достаточной. В ходе монтажа необходимо следить за тем, чтобы длина проводников и выводов элементов была минимальна. Это позволит избежать помех, в результате наличия которых прибор может начать работать не адекватно. Следуя приведенной инструкции и схеме, собрать своими руками датчик присутствия можно относительно просто. Главное – это смонтировать все составляющие в нужном порядке.

Емкостной датчик движения

Такой датчик реагирует на присутствие в контролируемой зоне человека. Существуют несколько исполнений этих устройств, однако принцип работы у них общий — изменение частоты высокочастотного генератора происходит с изменением емкости создаваемого устройством электрического поля.

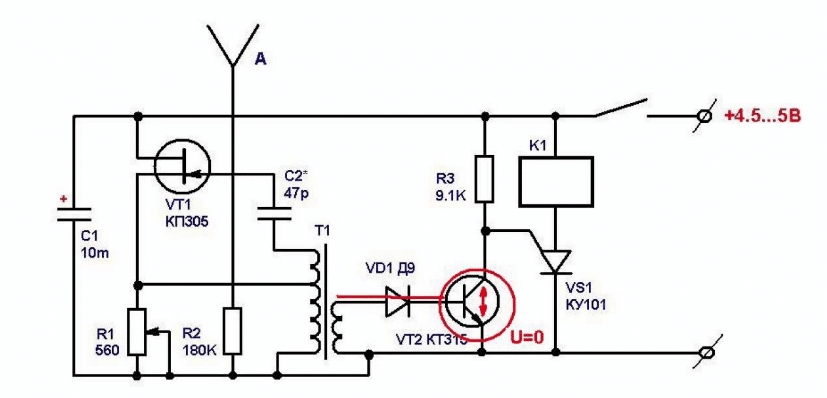

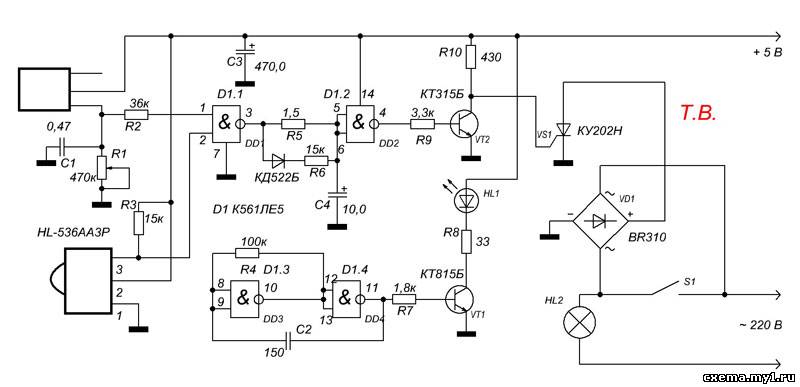

Схема одного из устройств представлена на изображении:

Чувствительность схемы определяется полевым транзистором VT1, которая корректируется переменным резистором R1. На полевом транзисторе собран высокочастотный генератор, частота которого изменяется при приближении крупного предмета, например, человека. В режиме ожидания полевой транзистор генерирует колебания на первичную обмотку трансформатора. Со вторичной обмотки трансформатора эти колебания выпрямляются диодом VD1. При этом напряжение на коллекторе транзистора VT2 равно нулю (показано на вышеприведенной схеме). Данное состояние обеспечивает закрытое состояние тиристора VS1.

При приближении человека к сенсору А прекращается подача положительно открывающего напряжения на транзистор VT2. Он закрывается, а тиристор VS1 открывается. При этом производится коммутация реле, которое приводит в действие извещатель любого типа.

Как сделать своими руками

Простейший датчик делается своими руками. Но не всегда затраты по времени и цене деталей оправданы.

Емкостной

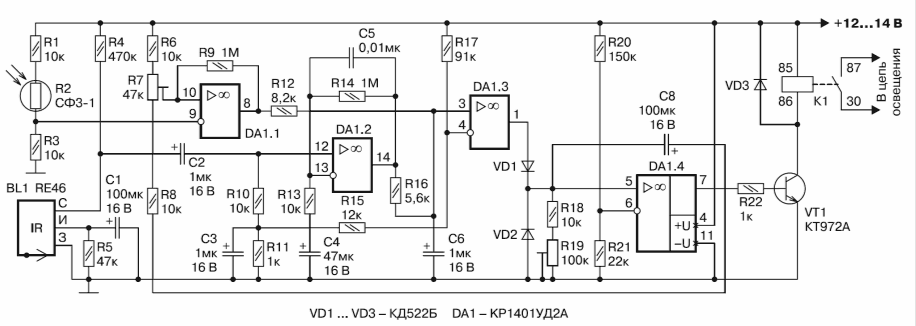

Схема основана на понимании работы излучения. Прибор состоит из:

• транзисторов;
• резисторов;
• пироэлектрического датчика;
• микросхемы;
• линзы Френеля.

Волны, которые выделяет объект, попадают на пиротехнический датчик. Он фиксирует их и передает на модуль управления. Тот формирует сигнал, который выдает необходимый функционал.

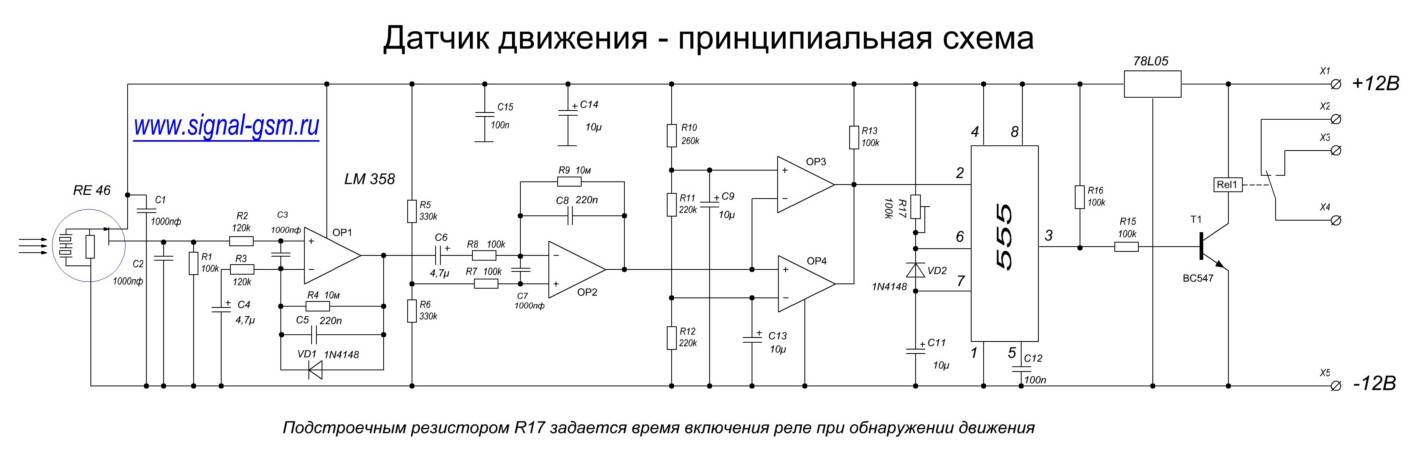

Тепловой

Самодельный датчик создан на основе пироэлектрического элемента. Он улавливает источник теплового излучения в зоне распространения и преобразует информацию в электрический сигнал

Обратите внимание, что устройство:

• ставят вдали от радиаторов и обогревателей;
• нельзя использовать в помещении с животными.

Прибор интегрируется в иные системы, например, осветительные или охранные.
