Как работает объемный датчик и способы установки в помещении

Установка

Чтобы объемный датчик максимально соответствовал прямому назначению, исключал ложные срабатывания, оберегался от физического воздействия и влияния окружающей среды, при его установке необходимо придерживаться определенных правил.

Рекомендации по расположению датчика объема

При расположении датчиков объема следует учитывать его технические характеристики и соблюдать следующие условия:

• Жесткое крепление, не допускающее вибрацию и возможность срыва.
• Исключение попадания на сенсор прямых солнечных лучей.
• В контролируемой зоне не должно находиться обогревателей, кондиционеров и других приборов, влияющих на изменение окружающей температуры.
• При использовании в одном помещении нескольких датчиков объема СВЧ-типа, необходимо позаботиться о несоответствии их радиочастотных диапазонов. В противном случае возможны взаимные наводки и помехи, приводящие к некорректной работе системы и ложным срабатываниям.
• Установка оптических детекторов объема должна исключать направление сенсора в сторону окон, во избежание засветки фарами автомобилей или источниками уличного освещения.

Объемные детекторы движения могут крепиться на стены и потолок, выноситься при помощи кронштейнов или располагаться по углам. Потолочное расположение обеспечивает обзор 360⁰. Одной из наиболее эффективных схем считается «штора», когда детектор устанавливается на высоте двух метров непосредственно над входом.

Схемы расстановки

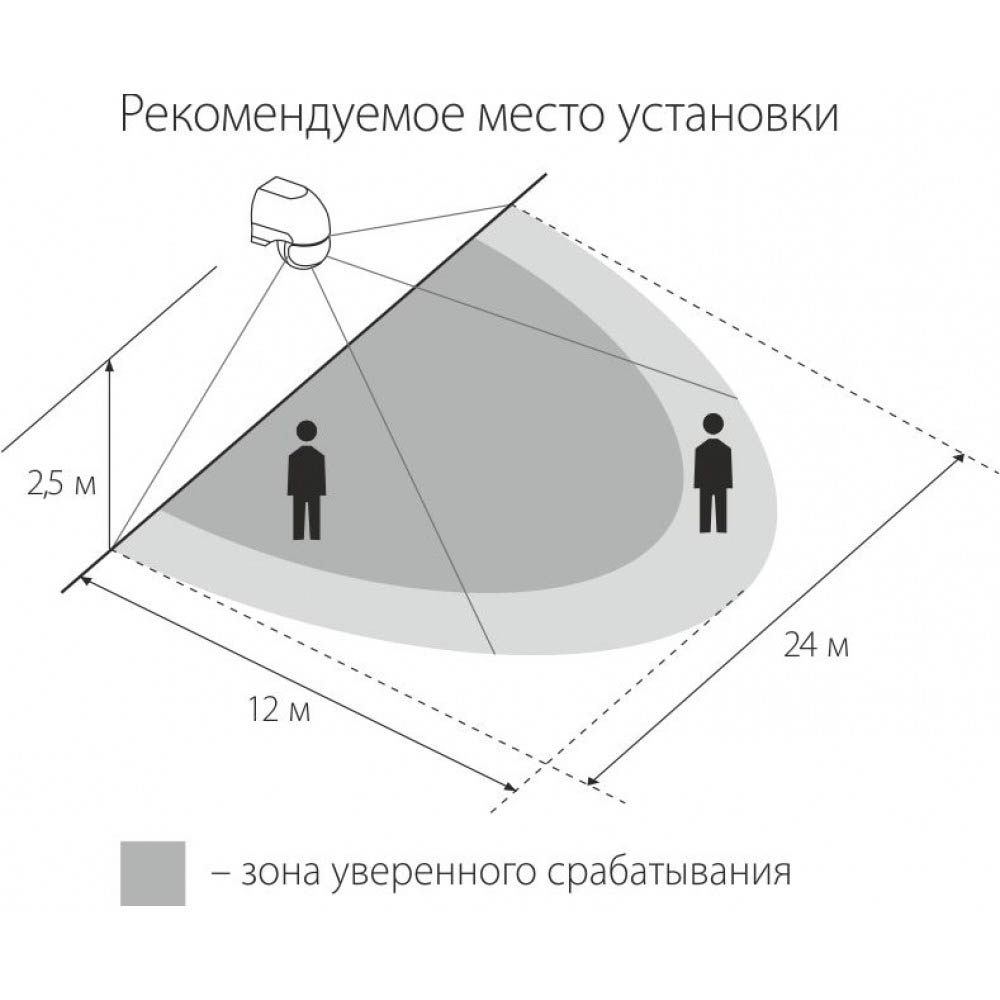

Эффективность датчиков объема зависит от правильной расстановки. Одной из наиболее эффективных схем считается «штора», когда детектор устанавливается на высоте двух метров непосредственно над входом (Рис. 2).

Рис. 2

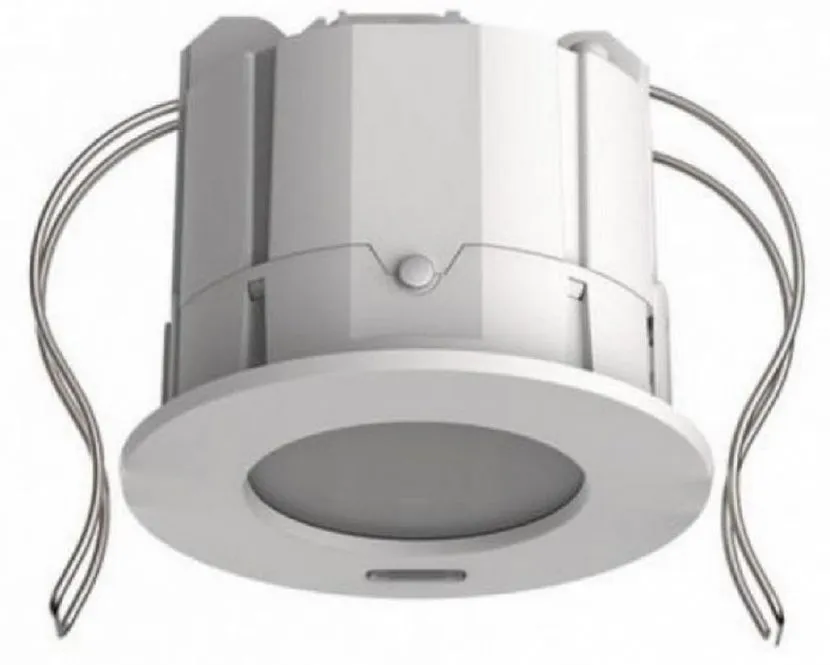

На рисунке 3 представлена схема охвата потолочного варианта объемного детектора движения.

Рис. 2

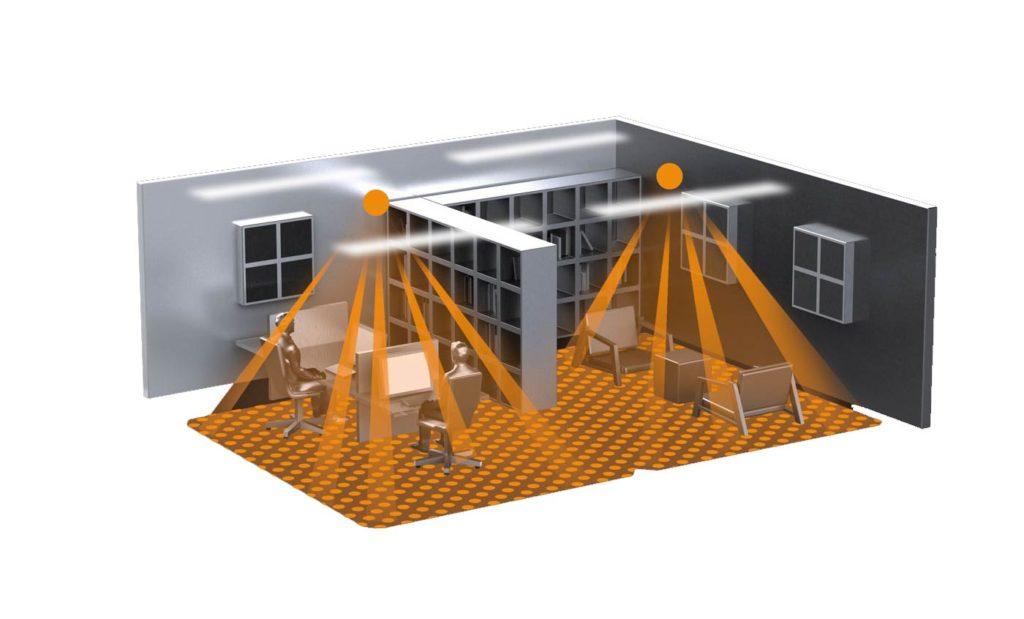

Примерное расположение объемных датчиков в квартире изображено на рисунке 4.

Рис. 4

Принцип установки

Принцип установки объемных датчиков движения подразумевает расположение приборов с учетом особенностей самих приборов и окружающего пространства

Из основных характеристик объемного датчика движения наибольшее внимание уделяется:

• дальности действия в метрах;
• диапазону обнаружения – 120–360⁰;
• защите от подкрадывания.

При уличном размещении особую значимость приобретает класс пыле влагозащиты, а также антивандальное исполнение.

В случае, если устройство не в состоянии полностью охватить требуемую зону, устанавливается несколько приборов, с условием исключения взаимных помех.

Монтажные работы

При сносных познаниях в электротехнике и слесарном деле, наличие инструмента и умелых рук, самостоятельный монтаж объемного детектора движения не вызовет затруднений.

После выбора и приобретения прибора необходимо:

1. Ознакомиться с инструкцией (она прилагается к каждой системе, обычно в коробке находится буклетик с инструкцией по установке и настройке).
2. Выбрать оптимальное место расположения и сделать соответствующую разводку.
3. Разобрать устройство и закрепить его согласно предварительной разметке.
4. Подсоединить провода по прилагаемой схеме.
5. Закрыть прибор.
6. Включить сигнализацию и произвести необходимые настройки.

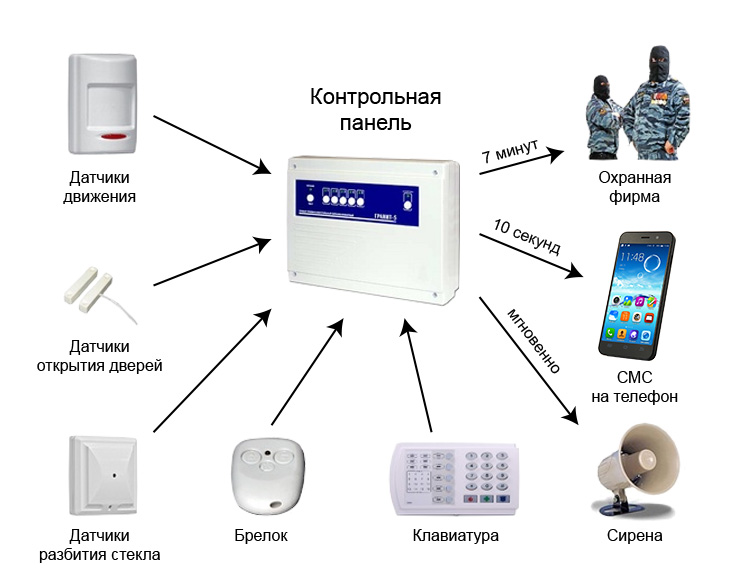

При подключении беспроводного датчика к охранной системе сигнализации GSM, монтажные работы упрощаются, поскольку при установке прибора останется позаботиться только о питании. При выборе такого варианта, владелец получит возможность получать уведомления о срабатывании датчика независимо от места нахождения.

Обзор лучших производителей

Какой фирмы устройства лучше, сколько они стоят, какую модель лучше купить? На рынке можно встретить большое количество датчиков движения для сигнализации от самых разнообразных производителей. Среди покупателей большой популярностью пользуются недорогие, бюджетные модели, которые можно купить на сайте и AliExpress из Китая или заказать онлайн а отечественных площадках. Самыми популярными производителями датчиков движения, которые встречаются на отечественном рынке, являются:

1. Hager. Устройства, выпускаемые под этой маркой, обладают самым хорошим уровнем качества и доступной ценой. Оснащаются специальной функцией сумеречного выключателя, благодаря чему их можно настроить на разный режим работы (срабатывание днем либо в ночное время суток).
2. Theben. Модели, выпускаемые под этой серией, оснащаются качественным надежным механизмом, а также выделяются современным дизайном. Обладают хорошим функционалом и приемлемой стоимостью.
3. Schneider Electric. Популярный во всем мире французский производитель электротехнического оборудования. Занимается выпуском электроустановочных и кабеленесущих изделий.

ОПТИКОЭЛЕКТРОННЫЙ ОБЪЕМНЫЙ ИЗВЕЩАТЕЛЬ

Оптикоэлектронный или инфракрасный (ИК) извещатель фиксирует изменение распределения излучения в ИК части спектра оптического диапазона.

Принцип достаточно простой и надежный, что обуславливает широкое распространение объемных датчиков этого типа. Прежде всего на популярность таких средств обнаружения оказывает влияние, наверное, цена. В целом, стоимость ИК приборов ниже чем датчиков других типов.

Помимо цены плюсом объемных оптикоэлектронных извещателей является максимальная простота установки и настройки.

За счет пассивного принципа действия датчик контролирует обстановку в пределах того помещения где установлен. Но сторонние засветки через окна могут вызвать его ложное срабатывание.

Кроме того, к числу воздействий, оказывающих влияние на нормальную работоспособность относятся конвекционные (тепловые) потоки воздуха в пределах зоны обнаружения.

Пассивные инфракрасные оптикоэлектронные устройства не оказывают взаимного влияния и могут устанавливаться:

• в непосредственной близости друг от друга;
• одно в зоне обнаружения другого.

Последний момент важен если требуется “плотно” закрыть объем помещения, “подстраховать” один датчик другим или использовать объемное обнаружение в помещении, где установлен, например, поверхностный оптический извещатель типа “штора” для блокировки дверей.

Размещение и установка.

Устанавливать оптико электронные извещатели следует таким образом, чтобы исключить упоминавшихся факторов, способных вызвать ложное срабатывание.

То есть, в зоне обнаружения не должно быть отопительных и вентиляционных приборов, предметов, колеблющихся под действием сквозняка (штор, занавесей), лопастей вращающихся вентиляторов и пр.

Кроме того, следует исключить прямую засветку через окна солнечными лучами, фарами или им подобными источниками.

Многие ИК объемные извещатели имеют антисаботажную зону, то есть участок пространства непосредственно под корпусом прибора, движение в которой вызывает срабатывание.

Главной целью, определяющей такое решение, является защита от несанкционированного вмешательства в работу устройства, поскольку не позволяет приблизится к нему ни с какой стороны. Иногда это используют для повышения надежности блокировки.

Например, установив “объемник” непосредственно на дверью мы, тем самым, помимо внутреннего объема помещения заблокируем дверной проем “на проход”.

Кроме того, часто используют совмещенные оптикоэлектронные извещатели и акустические. Это позволяет средствами одного датчика обнаружить разбитие оконного стекла и обнаружить последующее перемещение нарушителя внутри помещения.

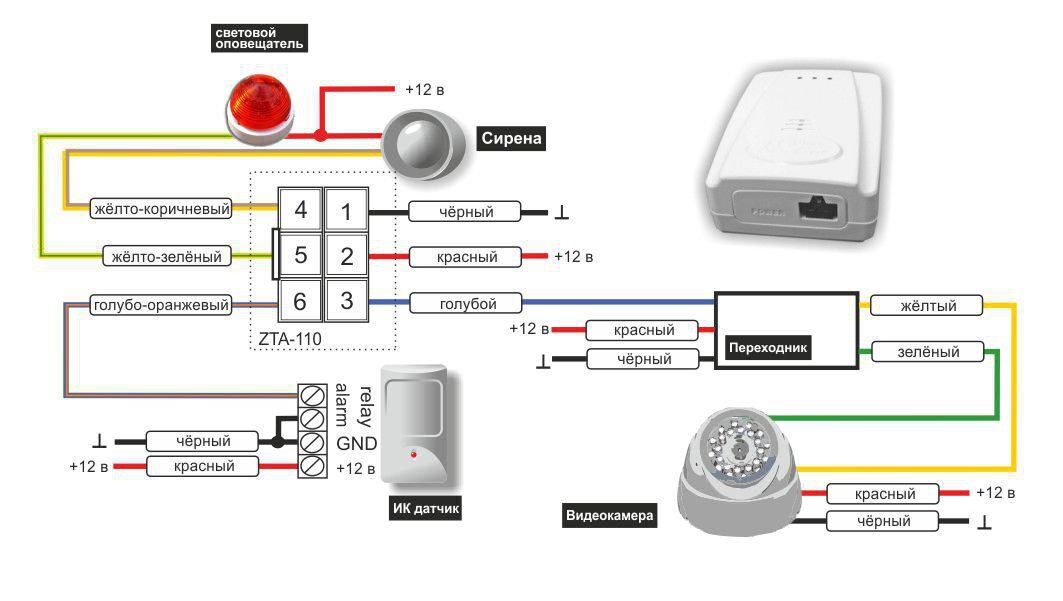

Схема включения датчика для сигнализации

Практически все модели датчиков движения, независимо от принципа работы, подключаются к приёмно-контрольному прибору (ПКП) охранной сигнализации по типовой схеме. Для того чтобы открыть доступ к панели подключения необходимо снять декоративную крышку. Под ней находится плата электроники и колодка из трёх сдвоенных клемм:

• Питание — +12 В и «Общий»;
• Реле – N,C;
• Тампер – T,T.

Подключение ИК датчика движения с системой сигнализации

На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Клеммы реле не полярные и в режиме ожидания они замкнуты. При появлении физического объекта в зоне обнаружения, его тепловое излучение принимает ПИК сенсор, что вызывает срабатывание реле и цепь размыкается. Это влечёт за собой включение сигнала тревоги приёмно-контрольного прибора. На самом приборе можно выбрать режим с самовосстановлением, когда прекращение действия источника излучения переводит датчик движения в режим ожидания и сигнал тревоги отключается автоматически.

При другом режиме сигнал тревоги подаётся постоянно до нажатия кнопки «Сброс» на базовом блоке охранной системы. Схема подключения датчика движения к сигнализации подразумевает защиту устройства от несанкционированного вскрытия корпуса. Для этого в конструкции датчика предусмотрен микровыключатель, контакты которого выведены на клеммы «Тампер».

Для того чтобы избежать ложных срабатываний датчика движения необходимо соблюдать некоторые правила. По технологии такие датчики обычно устанавливаются на стенах или в углах помещений на высоте не менее 2-х метров. Монтаж датчика выполняется с помощью специального кронштейна, которым можно выбрать ориентацию сенсора по горизонтали и вертикали. Датчик нельзя направлять на окна, источники искусственного освещения и на устройства, генерирующие сильное электромагнитное излучение. В быту к таким устройствам относятся, прежде всего, микроволновые печи.

Дополнительные функции

В организации «умного дома» иногда применяются специфические, менее востребованные среди пользователей приборы:

• Детектор распознавания лиц. Подключается к сети видеоконтроля, способен узнавать жильцов, поднимать тревогу при проникновении в жилище неизвестного человека.
• Датчик влажности. Применяется для постоянного контроля полива вазонов. Если уровень влаги в грунте снижается ниже предварительно установленного предела, то владелец получает на смартфон звуковой сигнал либо СМС-сообщение.
• Детектор определения номеров машин. Такое устройство максимально точно считывает номерные знаки на автомобилях. При подъезде конкретного транспортного средства он подает сигнал для автоматического открытия ворот.

Выбор датчиков для современного «умного дома» во многом зависит от потребностей жильцов

Прежде чем планировать обустройство этой системы в своем жилище, важно определиться с видами таких приборов, а также их оптимальным количеством

Умный дом своими руками. Монтаж системы.

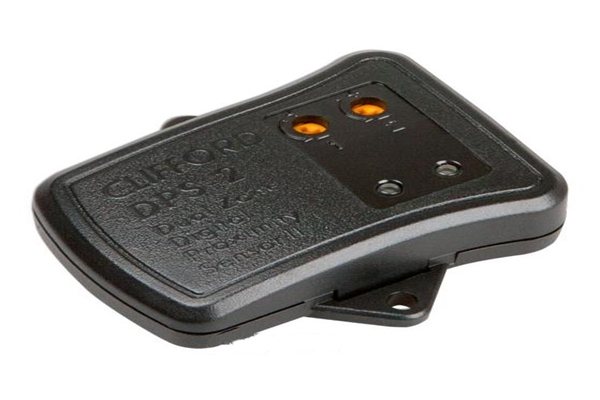

Что представляет собой датчик объема starline?

Датчик объема starline еще называют радарным, микроволновым и радиоволновым. Его популярность среди владельцев автомобилей уступает разве что знаменитому шок-сенсору. Однако, к своему завершению подходят модные тенденции к расширению предупредительной зоны машин, что в итоге приводит к активации сигнализации. Датчик замечательно выполняет функцию дополнительной охраны на случай, если не сработает установленный шок-сенсор. Ультразвуковой датчик может сработать от сквозняка, а радиоволновой активирует сигнализацию только в случае, если под воздействием ветра поднимется лист бумаги или, например, целлофановый пакет.

Качество функционирования во многом обуславливается соблюдением всех существующих правил установки. Дело в том, что микроволновое излучение не проходит через металлические изделия и поверхности с мелкими ячейками. К датчику объема starline прилагается инструкция, в которой обозначены оптимальные места для установки. Лучше всего довериться инструкциям разработчика, который отлично знает направленность области чувствительности прибора и многие другие его функциональные особенности.

Преимущества

1. Высокая чувствительность. Датчики объёма, при условии правильного монтажа и грамотной настройки, быстро распознают любые движения в салоне автомобиля.
2. Устойчивость к неблагоприятным условиям. Большинство сенсоров поставляется в герметичном корпусе, что позволяет устанавливать и размещать устройство в любом месте салона.
3. Сложность поиска и нейтрализации. Датчик объема салона – противоугонный инструмент с высокой эффективностью действия по сравнению с шок-сенсором и другими видами контроллеров. При грамотном монтаже злоумышленнику будет трудно демонтировать сенсор до срабатывания сигнала тревоги.
4. Наличие 2 способов электропитания. Датчик объёма работает от внешнего источника питания и внутреннего аккумулятора.
5. Функция изменения чувствительности. Современные датчики объёма оснащаются регуляторами для изменения чувствительности в широком диапазоне.

Критерии выбора датчика объема

При использовании в условиях повышенной влажности нужно обращать внимание на степень защиты IP

Выбирать устройство необходимо, зная условия его работы, место установки, тип системы, в котором оно будет использоваться.

• Одним из важных критериев выбора является атмосферостойкость. Этот параметр обозначается специальной маркировкой. Если вероятность попадания влаги на корпус прибора велика, необходимо выбирать устройство с уровнем защиты не менее IP65. Если прямой контакт корпуса с водой или значительное повышение уровня влажности окружающего воздуха исключены, но возможна высокая запылённость, выбирают прибор с уровнем защиты IP44 – корпус предохраняет электронные элементы от пыли и твёрдых частиц.
• Необходимо предупредить ложное срабатывание датчиков. Поэтому предпочтительнее, если активные детекторы будут иметь защиту от электромагнитного излучения, а в пассивных будет предусмотрена защита от животных – детектор не будет реагировать на их движение.
• Если датчик будет устанавливаться в жилом доме, лучше выбрать инфракрасный детектор, исключив ультразвуковые и СВЧ модели.
• Приборы могут предназначаться для открытого или скрытого монтажа. Первые должны иметь эстетичный внешний вид, вторые – компактный корпус.
• Рабочая температура имеет значение, если детектор устанавливается в неотапливаемом помещении или на улице. Некоторые модели могут работать в диапазоне -30°C – +50°C.
• Потребление тока в режиме охраны. От этого параметра напрямую зависят расходы на оплату электроэнергии.
• Количество тревожных зон. Существуют детекторы с несколькими тревожными зонами. Одно такое устройство заменяет несколько.

Разновидности по принципу работы

Построение системы сигнализации с использованием датчиков объема прежде всего основано на принципе работы сенсора. В основе работы устройства стоит тот или иной закон физики или химии. От этого зависит размеры устройства, его назначение, технические данные.

Акустические

Улавливание колебания звуковых волн, распространяемых в помещении при движении, работе бытовых приборов или звуках речи людей положено в основу работы акустических датчиков. Как и другие виды волн акустическая волна обладает такими характеристиками:

• частота колебаний;
• фаза колебаний;
• амплитуда;

Каждая из этих характеристик показывает насколько изменяется скорость распространения волны в пространстве или по поверхности предметов. Сам же сенсор, настроенный на определенный интервал частот, срабатывает, когда звук достигает заданного параметра. Пример наиболее часто используемого акустического датчика объема – устройство включения освещения, срабатывающее при хлопке в ладоши.

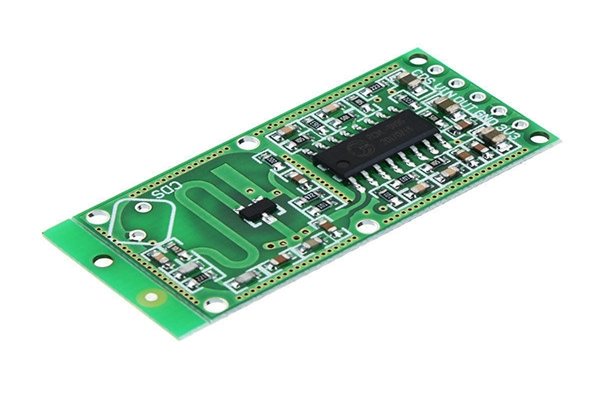

Микроволновые

Микроволновые устройства контроля объема сочетают в себе сразу два устройства – генератор и приемник. Принцип работы этого вида оборудования основывается на различии высокочастотных колебаний электромагнитных волн при отражении от поверхности предметов в помещении. Генератор устройства генерирует электромагнитные волны высокой частоты.

Распространяясь в замкнутом пространстве помещения, они отражаются от поверхностей предметов и принимаются приемником устройства. При движении в комнате или других изменениях, например, резком повышении влажности или температуры, приемник быстро регистрирует изменения в характеристиках электромагнитных волн. Эти изменения и приводят к срабатыванию сенсора.

Положительной стороной этого вида оборудования выступает высокая точность показаний и чувствительность в работе. А вот к отрицательным сторонам можно отнести большое количество срабатываний, обусловленных сторонними факторами, например, работой электрооборудования или электромагнитными помехами.

Тепловые

Фиксация изменения температурного режима внутри объекта положена в основу работы тепловых датчиков. Во многом работа таких устройств схожа с работой инфракрасных датчиков, однако разница заключается в том, что инфракрасные реагируют на появление источника тепла. В отличие от инфракрасных, тепловые устройства регистрируют изменение температуры выше заданного показателя.

Классический пример теплового датчика – пожарный сигнализатор, включающий сигнал тревоги, когда из-за пожара в помещении резко повышается температура. Тепловые устройства самые простые – основным элементом в них выступают металлические пластины, которые меняют форму при нагревании, и таким образом размыкают контакты электросети сигнализации.

Инфракрасные

Для этого вида оборудования, наиболее часто используемого в охранных системах характерна высокая точность и надежность в работе. Принцип работы датчика основан на улавливании в пространстве теплового излучения исходящего от тела человека. Тепло человеческого тела имеет температуру отличную от температуры предметов обстановки в помещении, а это значит, что, попав в зону действия инфракрасного датчика, он не сможет остаться незамеченным.

Современные инфракрасные устройства имеют несколько зональных датчиков в одном корпусе. Это значит, что при перемещении по комнате объект будет фиксироваться поочередно несколькими детекторами, и таким образом будет постоянно в поле зрения устройства.

Впрочем, инфракрасные приборы имеют и ряд недостатков которые необходимо учитывать при выборе места установки устройств:

• Точность работы зависит от правильности расположения;
• Работа приборов отопления часто приводит к ложным срабатываниям сенсора;
• Срабатывание неправильно настроенного прибора часто происходит и на домашних животных.
• Устройства чувствительны к загрязнению линзы сенсора – это может искажать показатели работы устройства.

Принцип работы

Довольно широко распространены инфракрасные приборы. Контролируемый объем пронизывается тепловыми лучами. Как только предмет начинает двигаться, меняется характер импульсов, генерируемых пироэлектрическим блоком. Чтобы исключить неоправданные срабатывания, используются алгоритмы, отсекающие помехи. Эффективнее всего инфракрасный датчик регистрирует изменения перпендикулярно оптической оси.

Преимуществом таких систем является то, что они ничего не излучают. Если что-либо будет двигаться за пределами защищаемого объема, тревоги не будет. Однако иногда ложные тревоги могут возникать из-за интенсивной засветки. Радиус действия прибора отражается в технической документации. Обычно он колеблется от 6 до 10 м, но надо понимать, что эта цифра относится только к оптической оси.

По краям зоны поиска дальность обнаружения не превышает 5 м. Подобные системы востребованы для охранной сигнализации в частном жилье, в квартире. Есть также 2 активных типа датчиков объема: они используют соответственно излучение в радиодиапазоне и ультразвуковые сигналы. Эффект Доплера позволяет обнаружить изменение расстояния до предмета.

Излучаемые радиоволны имеют частоту несколько гигагерц. Ультразвуковые импульсы имеют частоту от 20 до 40 кГц. СВЧ-волны свободно проникают через многие материалы — ткань, легкие деревянные элементы, стеклянные конструкции. Кирпич, натуральный камень и железобетон могут многократно ослабить радиоволны. Но при благоприятных условиях все равно они будут проходить наружу.

Потому можно использовать расположенные дома датчики для обнаружения движений вне охраняемых зданий. Это существенно повышает безопасность. Но если система настроена неправильно, велика вероятность ложного срабатывания. Впрочем, если датчик объема используется в автомобиле, обнаружение приближающихся людей и предметов оказывается основным режимом. Как ультразвуковые, так и радиоволновые устройства могут регулировать сканируемое расстояние.

Потому можно максимально точно ограничить зону обнаружения. Некоторые системы делаются комбинированными, когда объединяют СВЧ и инфракрасное излучение. В результате повышается эффективность охраны, а недостатки каждого метода обнаружения взаимно гасятся.

Разновидности

Разрабатываемые датчики объема Starline делятся на три основных подвида:

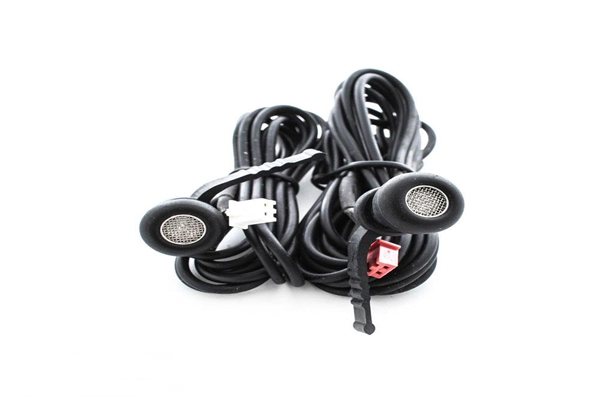

• Ультразвуковые;
• Микроволновые;
• Инфракрасные.

Первая разновидность по факту считается наименее эффективной, по этой причине небольшое количество владельцев транспортных средств пользуются ими. Для микроволновых моделей характерна недостаточная чувствительность к пыли и перемещению разнообразных насекомых. Инфракрасные являются последней разновидностью разработанных технологий в отрасли. Все датчики объема настраиваются на какой-то конкретный рабочий радиус. Для правильного восприятия потребуется грамотная установка. Датчики эффективно отслеживают любое проникновение злоумышленников в автомобильный салон. Даже когда жулики отключают датчики удара, не каждый учитывает возможность сработки второй системы автомобильной сигнализации.

Во время подключения улавливающих датчиков к сигнализации необходимо соблюдать технику безопасности

Важно обесточить помещение. Все инструменты, которые будут использоваться при подключении, должны иметь изолированные рукоятки

Для монтажа и подключения двигательных улавливателей потребуются:

• перфоратор или бур;
• отвертка с несколькими битами;
• съемник изоляции;
• специальный клеммник;
• наконечники для проводов;
• дюбеля и саморезы.

Перед монтажом нужно обязательно изучить инструкцию к прибору от производителя. Иногда рекомендованная схема подключения указывается на коробке или на обороте самого датчика. Если это возможно, лучше использовать схему, рекомендованную производителем.

После установки и подключения прибор необходимо настроить. На улавливателе движения зачастую имеется два регулятора (в некоторых моделях три и даже четыре), которые отвечают за чувствительность, время и освещенность:

1. Время (обозначается как «Time») регулирует период подачи питания на сигнализацию. Продолжительность подачи питания варьируется от 1 секунды до 10-и минут.
2. Чувствительность («Sens») позволяет предотвратить срабатывание детектора на домашних мелких и крупных животных. Прикрутив чувствительность, можно избежать ложных срабатываний.
3. Освещенность («Lux») позволяет подкорректировать процесс срабатывания улавливателя. Этот параметр важен при создании систем автоматического включения и выключения света.

После настройки датчик готов к эксплуатации. Если все этапы реализованы правильно, сигнализация будет работать долго и бесперебойно.

В ходе эксплуатации нужно следить за датчиком и периодически его обслуживать. Рекомендуется регулярно протирать оптику мягкой сухой салфеткой. Охранное оборудование крайне негативно относится к перепадам напряжения в электросети. Если такие перепады происходят регулярно, лучше установить дополнительные предохранители и стабилизаторы.

ИНФРАКРАСНЫЕ ОБЪЕМНЫЕ ДАТЧИКИ ДВИЖЕНИЯ

Пассивные ИК устройства этого типа контролируют изменение тепловой диаграммы в пределах зоны обнаружения.

При наличии движущегося объекта, имеющего температуру отличную от окружающей на чувствительном элементе (пироэлектрическом модуле) происходит формирование электрического импульса.

Достигается это за счет разделения контролируемого объема на сектора (рис.1), при пересечении которых изменяется уровень принятого теплового излучения.

Такие исполнения широко используются в охранной сигнализации для объектов различного назначение:

• квартир;
• домов;
• дач;
• офисных, торговых и производственных помещений.

Их преимуществами являются простота установки, настройки, обслуживания и, что немаловажно, невысокая стоимость.

В большинстве случаев, используемые для защиты помещений модели имеют дальность действия до 10 метров и угол обнаружения в горизонтальной плоскости до 90о.

К недостаткам датчиков такого принципа действия следует отнести чувствительность к помехам в виде засветок мощными источниками света, а также реагирование на конвекционные воздушные потоки: сквозняки, тепловые завесы и пр.

Активные ИК датчики имеют в своем составе излучатель и приемник. Они могут быть размещены в одном корпусе (однопозиционные) или раздельно (двухпозиционные). Смысл здесь заключается в контроле пропадания или ослабления сигнала между передатчиком и приемником.

Вообще то, эти датчики относятся к категории линейных, но тоже используются для обнаружения движения внутри помещений или на открытых участках территории.

Виды устройств

Детекторы относят к универсальным средствам, которые можно применять как в жилых помещениях, так и в офисах или на производстве. По типу монтажа устройства бывают врезными, настенными и потолочными. Датчики присутствия для включения света делят на 3 вида.

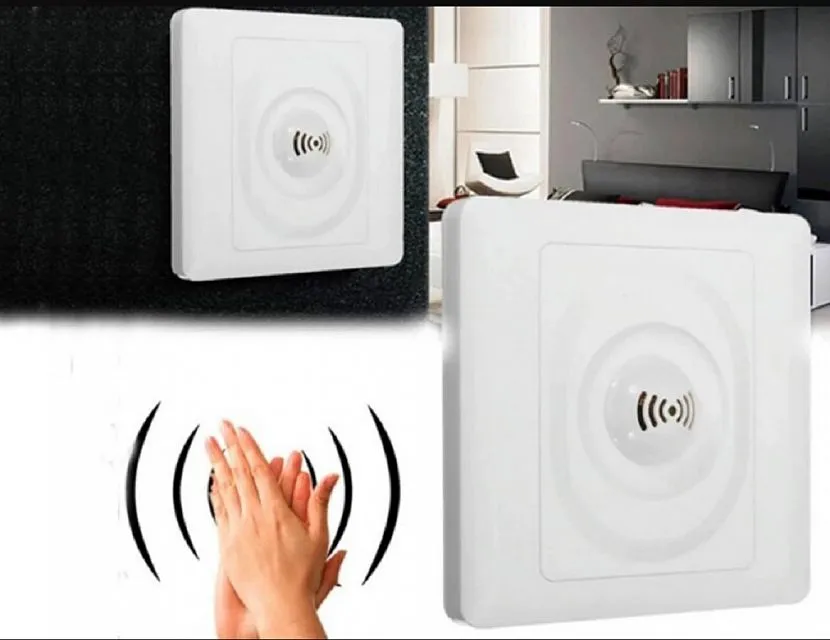

Звуковые

Модели реагируют на любой шум. Для активизации прибора достаточно хлопка в ладоши. В настройках часто устанавливают предельную мощность, не более 50 дБ. В конструкции есть кнопки для управления, которые располагают на корпусе.

Звуковой датчик виртуального присутствия может сработать по таймеру, при этом оператор находится далеко. Шумовой детектор реагирует на малейший шорох, из-за чего случаются ложные срабатывания. Избирательная регулировка позволит настроить порог и время активизации чувствительности, исключая ошибки.

Акустическая системаИсточник mytorg.zakupka.com

Ультразвуковые и микроволновые

У датчиков присутствия одинаковый принцип действия, но разные излучения. Конструкция состоит из генератора и приемника звуковой информации. Датчик постоянно передает сигналы. При помехах или изменении частоты прибор срабатывает. Элементы применяют в виде отдельного модуля в охранной системе, хотя иногда используют для организации освещения.

Датчик присутствия с генераторомИсточник knx24.com

ИК

Инфракрасные датчики присутствия создают лучи, которые отражаются от предметов. Пассивные детекторы только считывают тепловые волны. Активные разновидности распространяют колебания и ждут ответной реакции.

Датчик присутствия ИК излучает энергию, которая не видна человеческому глазу. Фотоэлектрический приемник работает в инфракрасном спектре. Устройство срабатывает при появлении или исчезновении преграды. Например, свет в комнате будет гореть при перемещении объекта в зоне фиксации и выходе за пределы помещения.

Модель на основе ИКИсточник nazya.com

Комбинированные

Датчик присутствия такого типа монтируют для минимизации ложных срабатываний. В детекторе есть 2 системы, которые определяют движение. Чтобы включился свет в комнате, должны зафиксировать активность оба элемента.

Сфера использования

Чаще всего датчики применяют для включения света возле дома при появлении человека в радиусе действия

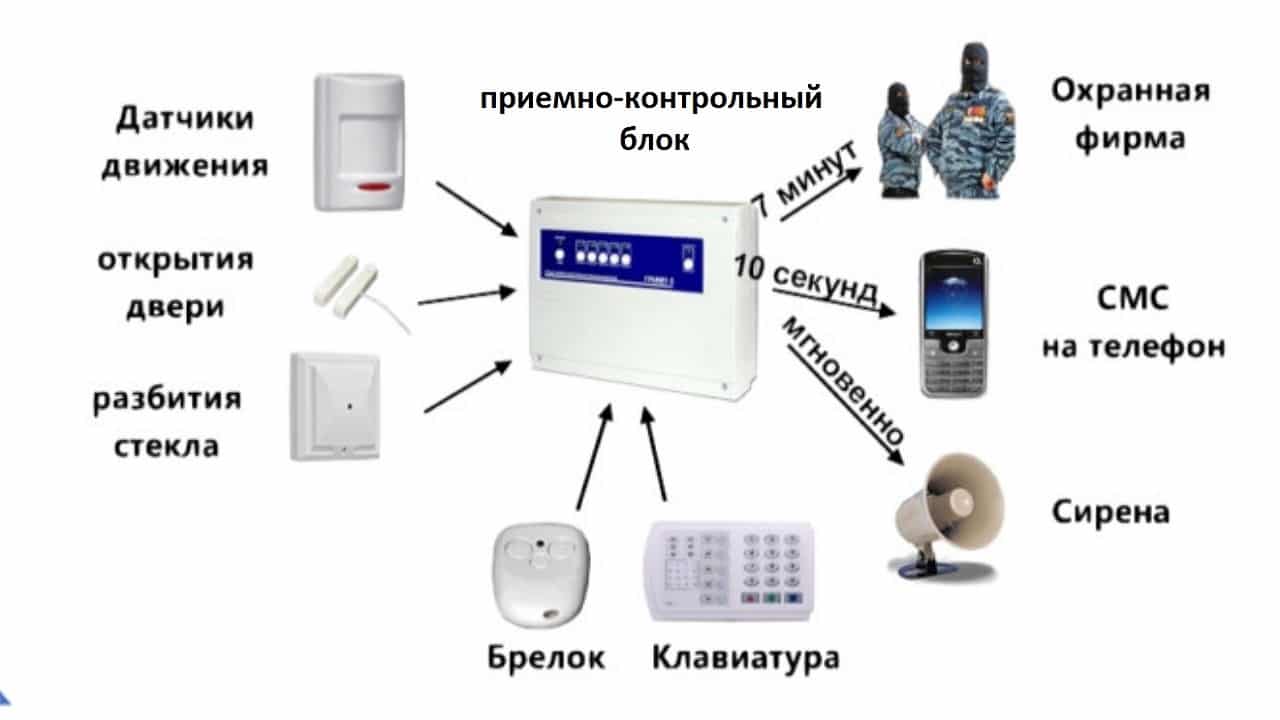

Наиболее широко датчики объема применятся в охранных сигнализациях. Объемники охранной сигнализации контролируют объем помещения и подают сигнал при обнаружении посторонних объектов, формируют тревожное сообщение для отправки на пульт охраны или хозяину по радиоканалу. У них достаточно функций и возможностей регулировки. Некоторые сначала подают предупредительный сигнал и лишь потом активизируют сигнализацию.

Помимо охранных сигнализаций, они также находят применение:

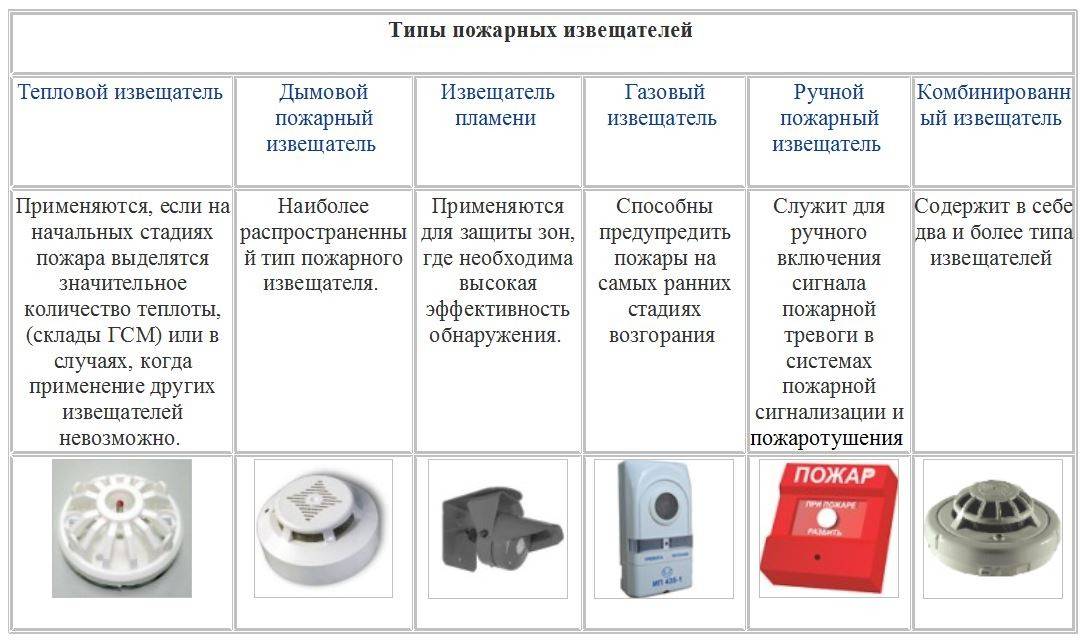

• в качестве элементов пожарной сигнализации;
• в системах видеонаблюдения;
• для включения освещения;
• для контроля влажности воздуха;
• в технологических линиях и контрольных системах;
• в логистике при складировании продукции.

В результате срабатывания датчика объема, входящего в состав системы видеонаблюдения, активируется запись видео – съемка выполняется только при необходимости, а не все время, сохраняется ресурс оборудования, экономится место на диске, энергия батарей.

Если объемный датчик используется в освещении, свет включается только при необходимости, автоматически, от выключателей можно отказаться совсем. Однако датчики объема создавались именно для охранных сигнализаций.

КЛАССИФИКАЦИЯ ПО ТИПУ ЗОНЫ ОБНАРУЖЕНИЯ

Помимо принципа действия охранные извещатели классифицируются также по виду зоны обнаружения и подразделяются на:

• объемные;
• поверхностные;
• линейные;
• точечные.

Имейте в виду, строгого соответствия между принципом действия и типом зоны обнаружения не существует.

Например, инфракрасные извещатели могут иметь объемную, поверхностную и линейную зоны обнаружения.

Если говорить про вибрационные и акустические извещатели охранной сигнализации, то они являются поверхностными, причем поверхность определяется характером строительной конструкции. В подавляющем большинстве случаев — это плоскость. При наличии же архитектурных изысков эти поверхности могут быть и криволинейными.

Некоторые вибрационные датчики могут использоваться для блокировки решеток и периметральных ограждений. Несмотря на “дырявчетость” эти конструкции также можно отнести к поверхностным.

К точечным относятся все магнитоконтактные извещатели. Датчиков иного принципа действия, контролирующих точечную зону нет. Равно как не существует поверхностных ультразвуковых и радиоволновых извещателей, поскольку их зона обнаружения представляет собой вытянутый в той или иной степени эллипс.

Кстати, в предыдущей части статьи я не упомянул два типа линейных извещателей:

• провод;
• фольга.

В настоящее время они используются все реже, но тем не менее, иногда могут оказаться весьма полезными. Принцип их работы — оммический, то есть приемно-контрольные приборы сигнализации отслеживают их целостность и срабатывают при их обрыве (при нарушении электрической цепи шлейфа сигнализации, в которую они включены).

Приведу несколько конкретных примеров их применения.

Блокировка оконного стекла от “вытаскивания”.

В деревянных рамах старой конструкции, стекла могут крепиться с наружной стороны при помощи, например, штапиков. Если вытащить стекло целиком, то акустический извещатель не сработает. Обнаружить такую попытку проникновения поможет фольга, наклеенная по периметру оконного полотна с переходом на раму.

Более подробно этот вариант описан на странице про применение средств охранной сигнализации для блокировки окон и дверей.

Еще один возможный случай — защита дощатых перегородок и перекрытий. На каждую доску охранный датчик не поставить, а вот если поперек конструкции натянуть провод небольшого сечения, прикрепив его скобами к каждой доске, то сделать пролом, не разорвав шлейф сигнализации, практически невозможно.

Безусловно, существуют и другие способы, но для каждого конкретного случая следует принимать решение с учетом особенностей оборудуемого сигнализацией объекта.

Например, тот же самый провод может работать в условиях низких температур и высокой запыленности. Он устойчив к вибрационным помехам, не связанным с попыткой проникновения на охраняемый объект и т.д.

По большому счету, при проектировании системы охранной сигнализации должны учитываться все уязвимые места и обеспечиваться максимальная полнота и надежность их блокировки.

Для этого необходимо тщательное обследование объекта, так что не все просто. Хотя, при желании этот процесс можно освоить самостоятельно. Собственно, с такой целью и создан данный сайт.

Итог

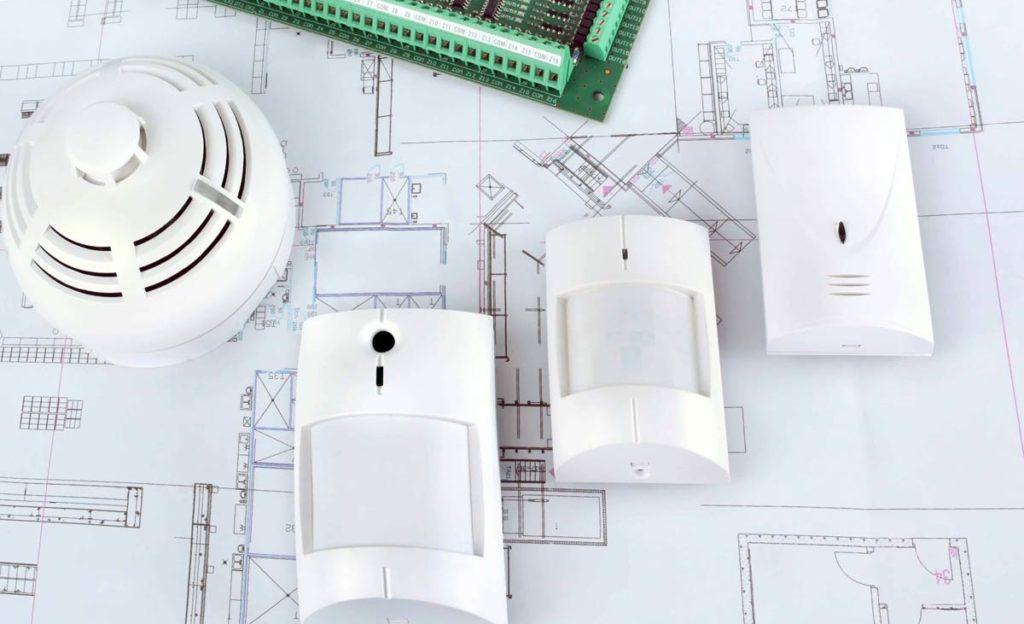

Охранная сигнализация с использованием охранных датчиков обеспечивает безопасность любой вверенной им территории от загородного дома, до предприятия. Благодаря гибкости работы детекторов их прямое назначение можно совмещать с бытовым.

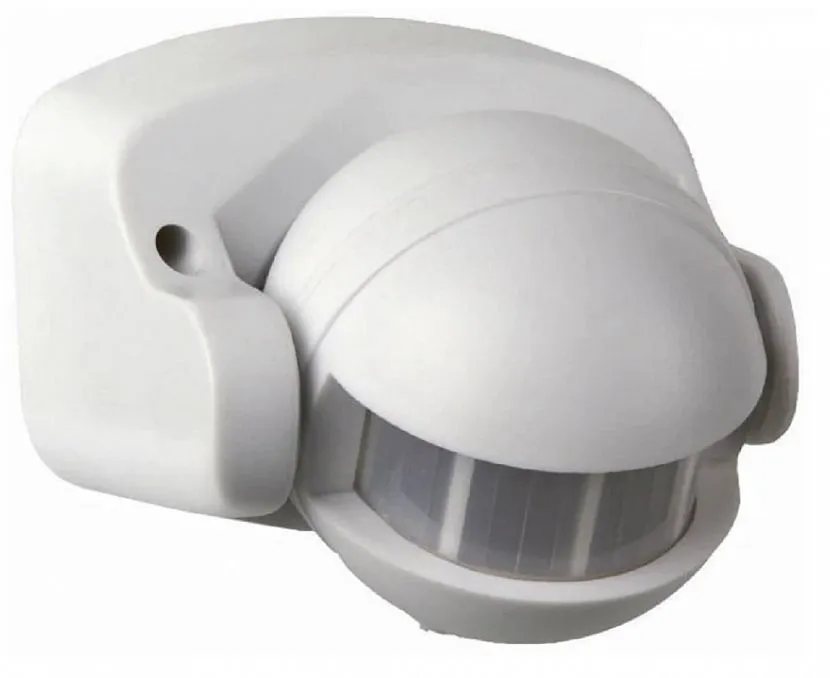

Так применяя функциональные возможности умного дома, сенсоры могут отвечать за автоматическое включение света, осуществлять климатический контроль и многое другое. А когда вы покинете свой дом их можно перевести в режим охраны. В таком виде объемные датчики принесут наибольшее количество пользы.

Помимо этого можно использовать муляжи охранных систем совмещенных с сенсорами. Так расставленные по периметру пустые коробки, выглядящие как настоящие камеры, могут поворачиваться вслед за нарушителем и мигать индикационным огоньком, показывая свою активную деятельность.

На деле же они не ведут никакой записи, и возможно даже не подают сигнал тревоги, лишь только ведя пассивное наблюдение. Однако этого зачастую хватает, чтобы оказать психологическое воздействие на предполагаемого преступника и отвести его от ваших владений и имущества.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Заключение

Благодаря широкому выбору сигнализаций и охранных систем, представленных на рынке, которые отличаются функциональностью, принципом срабатывания и ценовой категорией, каждый покупатель сможет найти оптимальное для себя решение с учетом поставленных технических задач и имеющегося бюджета

При выборе сигнализации важно обращать внимание на опции и характеристики устройства, а не на стоимость прибора. Экономия в вопросе обеспечения охраны объекта неуместна, учитывая что сигнализация будет охранять имущество, которое стоит гораздо дороже, чем стоимость самого прибора. Качество охраны – первый и главный критерий при выборе сигнализации любого типа

Качество охраны – первый и главный критерий при выборе сигнализации любого типа.
