Способ определения наличия движения
Схема подключения для освещения
Эту работу может выполнить самостоятельно любой человек, хоть немного разбирающийся в электротехнике. Схема подключения датчика движения для освещения предельно проста. Если вскрыть заднюю крышечку детектора, там можно увидеть двухстороннюю контактную колодку, к которой со стороны датчика подходят три провода. Они разного цвета и предназначены для подключения сети и осветительного прибора.
Цвет проводов может отличаться, поэтому нужно ориентироваться по буквенным обозначениям:
- L – фазовый провод;
- N – нулевой провод;
- A – фазовый провод на осветительный прибор.
Напряжение сети 220В подключается к клеммам L и N, а осветительный прибор к клеммам A и N. Поскольку управление светильником осуществляется по фазовому проводу, недопустимо менять приходящие на датчик ноль и фазу местами. Для определения фазового провода следует использовать отвёртку-индикатор с неоновой лампочкой. При прикосновении к фазе лампочка засветится. Сначала следует подключить осветительный прибор, затем нулевой провод и фазу. При выполнении работ электрощиток должен быть полностью обесточен.
Часто систему автоматического включения света дублируют обычным выключателем. Он включается между фазовым проводом сети и фазой выходящей с датчика на лампу. Когда он замкнут, датчик выключается из схемы. Если необходимо подключить два и более датчика движения, работающие на одну нагрузку, то фазовые провода, идущие на осветительный прибор, соединяются вместе. Многие типы датчиков имеют регулировку чувствительности и таймер задержки.
Чтобы убедится в исправности самого устройства, следует перед установкой собрать схему подключения датчика движения на столе. Определить, что устройство работоспособно можно не подключая осветительный прибор, а по зажиганию индикаторного светодиода или по щелчкам реле управления.
Функциональные возможности и особенности работы датчика движения
Прежде чем узнать, как установить датчик движения на свет, необходимо ознакомиться с его возможностями и разновидностями. Это позволит понять, какой принцип необходимо применить при выполнении монтажа того или иного типа.
В зависимости от места установки сенсора подразделяются на:
- периметрические — получили использование в качестве средств контроля обширных территорий, в частности, улиц;
- периферийные;
- внутренние.
По способу действия на:
- ультразвуковые;
- микроволновые;
- инфракрасные активные;
- инфракрасные пассивные.
По виду сигнала датчики подразделяются на:
- тепловые;
- звуковые;
- колебательные.
В зависимости от функциональных возможностей датчики подразделяются на следующие типы:
- Универсальные или многофункциональные. Используются не только для определения движения в контролируемой зоне, но также определяют и необходимость включения. Если уровень освещенности соответствует заданному значению, то светильник не включается, если нет, то включается.
- Комнатные. Применяются в основном для мониторинга активности в помещении, работая в составе системы сигнализации. Активируют средства оповещения.
Обзор популярных моделей датчиков движения
Хорошей моделью является микроволновый датчик АRLІGHT МW14 с максимальным углом обзора 360°. Радиус действия прибора равен 8 м. Для него можно выставить задержку времени отключения на 10-12 с. Купить модель можно за 1000 руб.
Одним из лучших инфракрасных датчиков движения является Camеlіon LX-39/Wh. Угол обзора устройства составляет 180°. Оборудование устанавливается на стену. Радиус действия прибора достигает 12 м. Он оснащен встроенными сенсорами, регулирующими уровень освещенности, чувствительности и задержки времени отключения до 5 минут. Цена датчика движения для включения света составляет 560 руб.
Хорошей моделью, которая рассчитана на мощность источника освещения 500 Вт, является датчик Fеron SEN50. Прибор устанавливается на потолок, обеспечивая угол обзора 320°. Устройство оснащено сенсором регулировки степени освещенности в пределах 3-2000 Лк. Опция задержки отключения позволяет настроить прибор на период от 5 до 420 секунд. Класс защиты датчика равен ІР44. Стоимость устройства – 500 руб.
Пользуется популярностью датчик МS-39 ЕКF инфракрасного типа. Дальность действия прибора достигает 7 м. Модель оснащена встроенным сенсором, контролирующим чувствительность, уровень освещенности и задержку срабатывания до 10 минут. Цена датчика движения составляет 430 руб.
Одним из лучших инфракрасных датчиков движения считается модель Camеlіon LX-39/Wh
Заслуживает внимания инфракрасный датчик движения настенно-потолочного типа ІЕК. Благодаря классу защиты от неблагоприятных условий ІР44 устройство можно устанавливать на улице. Дальность действия прибора равняется 10 м, угол обзора – 120°. Приобрести датчик движения можно за 400 руб.
Блиц-советы
Корпус прибора выполнен из пластика, поэтому его следует беречь от механических повреждений
С особой осторожностью необходимо обращаться с линзой, являющейся важнейшим элементом оптической системы устройства. При установке прибора на улице следует учесть, чтобы регистратор не подвергался воздействию прямых солнечных лучей и атмосферных осадков
Специалисты рекомендуют обустроить защитные козырьки
При установке прибора на улице следует учесть, чтобы регистратор не подвергался воздействию прямых солнечных лучей и атмосферных осадков
Специалисты рекомендуют обустроить защитные козырьки.
Следует принять во внимание, что датчики невосприимчивы к прямому движению по направлению к ним, в таких случаях он не срабатывает. Поэтому располагать его в комнате над дверью, находящейся с противоположной стороны по центру не целесообразно.. Не все регистраторы движения для освещения работают точно со светодиодными и люминесцентными лампами
Бесперебойно работают устройства на обычных электромеханических реле. Поэтому перед его приобретением желательно получить у продавца исчерпывающую информацию касательно данной особенности
Не все регистраторы движения для освещения работают точно со светодиодными и люминесцентными лампами. Бесперебойно работают устройства на обычных электромеханических реле. Поэтому перед его приобретением желательно получить у продавца исчерпывающую информацию касательно данной особенности.
Советы профессионалов: как подключить для освещения датчик движения
Смонтировать и настроить изделие можно самостоятельно. При покупке необходимо проверить наличие инструктивного материала и руководствоваться его советами.
Важно знать, что чувствительный прибор «не любит», когда его часто перемещают, поэтому нужно тщательно продумать его расположение.
В комнате параллельно с сенсором нужно установить и обычный выключатель, чтобы при необходимости можно было отключить освещение вручную.
В целях предотвращения случайного повреждения прибора, его можно утопить в стене, вырезав в гипсокартоне соответствующее отверстие.
Важно проследить, чтобы на прибор слежения не попадали солнечные блики, они нарушат работу сенсора
Разновидности устройств и принцип работы
Нюансы размещения: как подключить инфракрасный датчик движения правильно
При установке датчика движения, для его корректной работы следует соблюдать правила размещения прибора в пространстве. Современные устройства с ИК-детекторами имеют защиту от случайной сработки при попадании на них солнечных лучей. Тем не менее, устанавливать в ярко освещаемых солнцем местах не рекомендуется. То же относится и местам, близко расположенным к ярким осветительным приборам, излучающим тепло.
Перед тем, как подключить датчик, нужно определиться с его углом обзора, чтобы в помещении оставалось как можно меньше слепых зон. Для большего охвата устройства лучше монтировать ближе к потолку, с небольшим наклоном вниз.
Если в квартире у вас имеются животные, следует приобретать прибор с функцией «размер движущегося объекта». Выставив нужный показатель, можно избежать ложной сработки, когда в поле зрения детектора будет попадать разгуливающий домашний питомец.
Классификация датчиков движения для включения света
Описание действия датчиков движения для включения света
Системы автоматического управления внутренним и/или наружным освещением является конкретным решением множества комплексных и актуальных проблем. Например, наименьшее потребление электрической энергии, значительное уменьшение затраты электрического заряда аккумуляторов автономных детекторов присутствия, снижения времени работы осветительного оборудования, тем самым, продлевая их срок эксплуатации и многие другие немаловажные задачи.
Сенсорное оборудование непосредственно монтируется в общую систему освещения, и при возникновении объекта, который перемещается, регистратор движения подает сигнал на осветительное оборудование. Выключение света происходит через некоторое время, в большинстве моделей оно настраивается после того, как перемещение полностью прекратилось. Исходя из обширного диапазона характеристик оборудования можно с легкостью подобрать необходимый регистратор присутствия, который будет соответствовать всем требованиям и желаниям покупателя.
Установка датчика параллельно выключателю
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
Угол обзора
Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или .
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
Это все функции, которые могут быть полезны
Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
Подключение.
ВНИМАНИЕ! Все работы по установке датчика движения для включения освещения производите при отключенном напряжении 220В. Здесь тоже все просто.Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:
Вначале принципиальная схема подключения потолочного и настенного датчиков движения:
Здесь тоже все просто.Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:
Фаза L проводом (1), и ноль N проводом (2) подают питание 220В на датчик движения. Проводом (3) фаза выходит из датчика, и приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу. Контакт реле показан условно, чтобы легче было понять принцип работы датчика.
При появлении движения в контролируемой зоне датчик срабатывает, контакт реле замыкается, и фаза уже проводом (3) приходит на лампу. Лампа включается.
Тут еще надо сказать, что фазный провод желательно подключать именно так, как показано на принципиальной схеме, идущей с инструкцией. Как определить фазный провод можно почитать здесь.

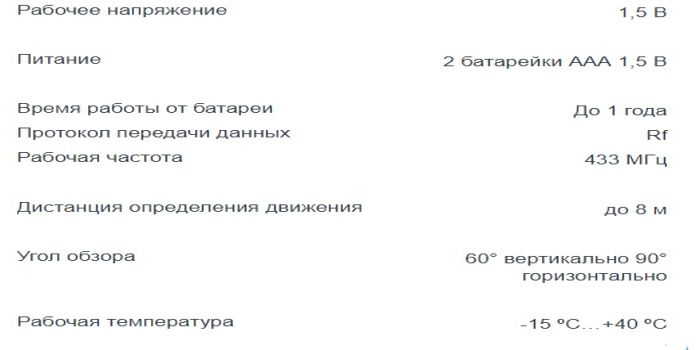

Основные характеристики
Проверка, настройка и регулировка
Для проверки правильности подключения используется временная схема, подключить ее нужно, следуя инструкции в техническом паспорте изделия. Если прибор не срабатывает, значит, допущены ошибки при монтаже.
Сложные устройства можно проверить следующим образом:
- собрать временную схему подключения;
- установить регулятор освещения на максимум;
- установить таймер на минимум.
Если светодиодный индикатор загорается при движении объекта, прибор работает. Вместо индикатора может быть установлено реле, которое начнет щелкать при обнаружении движения.
После установки датчика необходимо выполнить его регулировку. Время срабатывания таймера можно установить от нескольких секунд до четверти часа. Регулировка чувствительности сенсора – сложный процесс, главная задача в котором – исключить срабатывание прибора на появление домашних животных.
Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению
Датчики движения: виды и классификация
Датчики света подразделяются на два типа: по классу сигнализатора и месту, где будет производиться установка. Приборы делятся на наружные (используются для улицы) и внутренние (для помещений).
Функции уличных приборов для включения света работают по принципу расчета дистанции от устройства до объекта. Датчики периметрального типа рассчитаны на определённую часть территории. Их использование актуально для больших частных владений, обширных придомовых зон. У большинства устройств диапазон реагирования довольно широк: от 100 до 500 метров. Также нужно учитывать, что некоторым типам специализированных устройств должен соответствовать определённый прожектор. Устанавливать комнатный датчик можно в любом помещении дома, его основное отличие от уличного аналога — непереносимость температурных перепадов.
Данные приборы подразделяются на:
- Ультразвуковые – их работа основывается на отражении ультразвука от окружающих его предметов. Это самая доступная, несложная, долговечная категория датчиков;
- Микроволновые – работают по принципу локатора. Радиолокатор настроен на определённый диапазон сигналов. Он улавливает их и отправляет сигнализатору. После того, как сигнал пойман, свет автоматически включается. Среди экспертов принято считать такой принцип действия более практичным, чем у ультразвуковых датчиков. Однако стоимость таких приборов более высока;
- Инфракрасные – их принцип работы схож с реакцией сверхчувствительного термометра. Такие датчики реагируют на температуру объекта, попадающего в зону их действия (например, 36,6°С). Нужно учитывать, что данные приборы зависимы от изменений температуры окружающего пространства, поэтому не рекомендуется устанавливать их в зоне кухни или входных дверей. Эти устройства оптимально подходят для жилых помещений, диапазон реагирования температур можно настроить так, чтобы они не срабатывали от перемещения домашних животных.

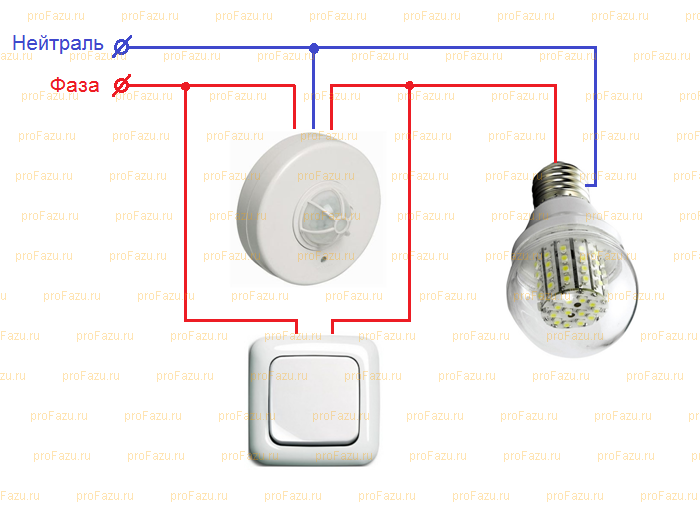

Совмещение датчика движения с выключателем
Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.
Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.
Схема подключения нескольких датчиков
Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.
Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.
Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной коммутации
Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель
Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике
При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.
Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.
Как выбрать место установки для автоматического сенсорного ДД
Существуют выключатели со встроенным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они монтируются в стену. Разобранный комплект или приобретенные отдельно сенсоры устанавливаются на стене и на потолке. Это большое преимущество, так как охват территории больше.
У сенсеров угол обзора от 10 до 360 градусов.
Есть широкоугольные и круговые детекторы. Они стоят дороже и рассчитаны на полный охват. Круговых детекторов понадобиться больше, здесь все зависит от расчетов комнаты.
Для маленькой комнаты с одной дверью хватит одного датчика с узкой направленностью. Главное настроить устройство на работу и навести его на вход.
При монтаже следует тщательно изучить паспорт прибора
У сенсеров есть «слепая зона» по высоте, что важно при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения. Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы
Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы.
Схема освещения
Для датчиков, которые крепятся на стену, нужно выбрать угол обзора таким образом, чтобы как можно большая площадь была охвачена. Оптимальная высота для установки – 2,4 м. Для такой высоты даже устройства с углом 15-20 градусов охватят большую площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки напрямую зависит от указанных в паспорте характеристик, на которые рассчитано данное устройство
Важно, чтобы рядом с датчиком не было осветительных приборов, которые будут мешать корректной работе. Также вблизи должны отсутствовать кондиционеры и отопительные приборы, на которые может среагировать датчик. Большие объекты могут заслоняют зону видимости
Большие объекты могут заслоняют зону видимости.
Принцип работы
Прибор излучает инфракрасные лучи, которые реагируют на тепловое излучение, исходящее от человека.
Основная особенность этого вида приборов в том, что они игнорируют изменение температуры на улице. На домашних животных подавляющее число датчиков также не реагирует. Вначале устройство замыкает цепь, а затем подаёт сигнал включения подключенной к нему лампе.
Время свечения задаётся заранее, по истечении заданного периода, прибор выключается. Действие датчика распространяется на расстоянии до 12 метров.
Основные параметры устройства, поддающиеся регулировке:
- уровень освещённости
- чувствительность
- временной интервал выключения
Устройства различаются количеством функций.
Самыми удобными являются те, в которых меняются все три функции. При этом стоимость изделий практически не отличается. Стоит учитывать, что датчик в силу своих небольших размеров достаточно хрупкий. Наличие трёх кнопок хоть и удобно, но при нажатии возникает риск повреждения хрупких микросхем.
В случае поломки придётся покупать новый прибор.
От величины угла обзора зависит, насколько хорошо просматривается помещение. Потолочные модели полностью захватывают комнат, угол обзора составляет до 360 градусов. Для сравнения, у настенных модификаций показатели составляют около 180 и не превышают 240 градусов.
Бывают также компактные угловые модели.
Чем выше чувствительность прибора, тем лучше он реагирует на движение
. Также изделия различаются зоной срабатывания. Для крупногабаритных помещений и комнат сложной конфигурации понадобится несколько датчиков.
Иногда при проверке, прибор не реагирует на человека. В таком случае придется настроить датчик, увеличив чувствительность.
Заданный временной интервал влияет на то, через какой промежуток времени после того, как в поле действия появится объект, будет подан сигнал выключения светильникам.
К примеру, если вам не нужно, чтобы каждый раз при проходе по коридоре гас и загорался свет, достаточно выставить соответствующую настройку. Датчик начнёт срабатывать через заданное количество минут после того, как начнётся движение. Минимальный временной интервал – 5 секунд, а максимальный составляет 10 минут.
Как правильно подключить выключатель
Выбор модели датчика движения для дома
Преимущества светильников со встроенными датчиками
Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.
При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:
- Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
- Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.
При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.
Ассортимент выбора
Схема подключения датчика движения для освещения
Датчик движения: назначение
Область покрытия датчика
Датчик движения как подключить. Датчик движения назовем усложненным вариантом сенсоров освещенности, один корпус способен совместить функции обоих. Применяется преимущественно, чтобы в темноте не искать выключатель иллюминации. При приближении движущегося объекта произвольной категории датчик подает питание освещению. Управление ведется фазой. Положено согласно технике безопасности, реализовано схемой.
Перед обслуживанием системы, заменой лампочек потрудитесь выключить защитные автоматы, датчик движения может в каждую секунду подать питание, если выполнятся заданные условия.
На что обратить внимание при покупке
Управление и регулировка датчика производится при помощи кнопок.
Переключение режимов должно быть несложным. Удобнее всего, когда регуляторы-потенциометры, расположены с лицевой стороны, а не на задней. В таком случае для настройки не придётся каждый раз снимать датчик.
Дорогостоящие модели реагируют на естественное освещение и выключают светильники в комнате, даже если там находятся люди.
Естественно, такие приборы подойдут только для тех помещений, в которых есть окна, пропускающие солнечные лучи. Корпуса модификаций для установки на улице плотно герметизируют для защиты от атмосферных осадков и солнечных лучей.
Производители предлагают множество технологичных «умных» устройств. К примеру, недавно появились аппараты, которые могут связываться с владельцем через мобильную сеть и сообщать ему о проникновении на территорию.
Некоторые фирмы предлагают дешёвые уличные датчики, предназначенные для ламп со светодиодами, которые обычно прилагаются в комплекте.
Устройство реагирует на изменение освещённости, включая лампочки при наступлении темноты. При этом на движение никакой реакции не происходит, то есть светильник горит в течение всей ночи. Фактически это стандартный выключатель, который нельзя отключить самостоятельно.
Производители утверждают, что светодиоды достаточно экономичны, и за всю ночь света нагорит не больше, чем в течение часа непрерывной работы лампы накаливания.
Как итог
Итак, алгоритм собственной безопасности или домового имущества, следующий:
- Выбрать подходящий датчик, ориентированный на тепло, движение или ультразвук движущегося тела.
- Рассчитать место для установки выбранного варианта. Оно должно быть защищено от внешних проявлений козырьком. Если требуется замаскировать датчик, место выбирают заранее – прикрывать прибор нельзя, это снизит его активность или полностью заблокирует.
- Произвести монтаж в соответствии с инструкцией. Если знаний (хотя, особенных не требуется) не хватает или нет времени для самостоятельной работы, следует обратиться к профессионалам.
- Задать первичную настройку. По результатам настроить датчик под собственные нужды.
Сложных моментов практически не существует. А уверенность в собственной безопасности и «нажитого непосильным трудом» – возрастет.
