Какое давление должно быть в системах отопления

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

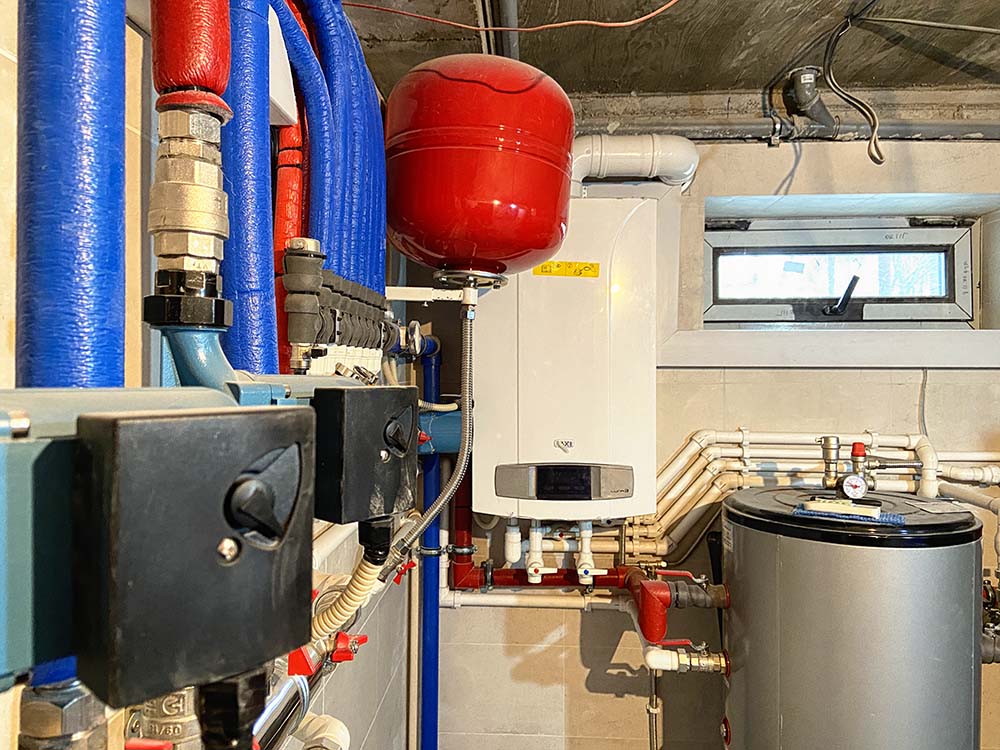

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
   Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Установка максимальных показателей

Нормативы максимального давления в отопительной системе устанавливаются с учётом характеристик используемого оборудования и труб.

Например, для радиаторов применимы такие пределы: чугунные батареи — до 6 атм., пластиковые 2—4 атм. Слабыми местами считаются стыки элементов отопительной системы.

Установка максимальных показателей производится в следующей последовательности:

1. Опрессовка системы. Контур заполняется водой под давлением, превышающим рабочее значение в 2—2,5 раза. Во время проведения опрессовки контролируется изменение по манометру.
2. Проверка герметичности. Тестирование осуществляется в 2 этапа — холодное и горячее испытание. На первом этапе система заполняется холодной водой с минимальным рабочим давлением. В таком состоянии она выдерживается 2 ч. Если за это время показатели снизились не более чем на 0,2 атм., то можно говорить о хорошей герметичности. На втором этапе отопительный котёл включается на полную мощность и магистраль заполняют горячим теплоносителем с максимальным рабочим давлением. Изменение параметра контролируется манометром.
3. Установка рабочего давления. После завершения тестирования с помощью клапана сбрасывается избыточное давление, и устанавливается рабочее значение.

Тестирование системы на максимальных показателях помогает выявить проблемные места, в т. ч. утечки. Все нарушения сразу устраняют. Нельзя начинать эксплуатацию системы без устранения слабых мест.

Как создать давление в системе отопления?

Давление бывает статическим и динамическим.

Статические системы монтируются без применения насосов. Обычно это одноконтурные схемы. Давление создаётся в результате перепада высоты. Под собственным весом с высоты десяти метров вода давит с силой в один бар.

В динамических системах применяются насосы для повышения давления в системе отопления. Это более сложные схемы, которые позволяют произвести монтаж двух и трех контуров циркуляции. Иными словами, они одновременно включают в себя:

Самое важное в отоплении – это правильная циркуляция воды. Для того чтобы жидкость двигалась в нужном направлении устанавливают обратные клапаны

Обратный клапан являет собой соединительную муфту с пружиной и заслонкой. Он пропускает жидкость только в одном направлении, гарантируя правильную ее циркуляцию и высокое давление в отопительной системе.

Значение давления в системе отопления частного дома

В системе отопления одним из самых важных показателей является именно давление. Оно влияет на качество работы оборудования и определяет, насколько эффективна теплопередача.

Только в том случае, если показатели силы, с которой давит вода, соответствуют норме, можно говорить о качественной работе теплосети. Скорость воды зависит от уровня давления. Чем оно выше, тем быстрее движется поток, и, соответственно, эффективнее теплопередача. Высокий показатель гарантирует доставку воды во все помещения с минимальными потерями температуры.

Если напор будет недостаточно сильный, нагретая в котле вода будет слишком медленно перемещаться по элементам отопительной системы, что приведет к поступлению ее в жилые помещения с температурой намного ниже, чем на выходе из котла. Низкое давление приводит к значительным теплопотерям.

Давление в теплосети бывает двух видов, статическое и динамическое. В первом случае речь идет о силе, с которой столб воды, находящейся в состоянии покоя, давит на котел, трубопровод и радиатор. Зависит этот показатель от высоты. С каждыми 10 метрами он увеличивается на 1 Атм. Под динамическим давлением подразумевается сила, прилагаемая к элементам системы жидкостью, которая движется.

Сумма показателей статического и динамического давления определяет, насколько эффективна система, и носит название рабочего давления.

Виды

Разбирая более подробно всю подноготную отопительной системы, можно понять, что полученные показатели играют основную роль во всей отлаженной работе используемого оборудования.

Акцентируя своё внимание непосредственно на самом давлении, можно выделить три основных типа:

1. Статическое. Принцип его действия заключается в создаваемой силе притяжения. Другими словами, вес воды, создаваемый благодаря давлению на стенки труб, прямо пропорционален той заданной высоте, на которую поднимается циркулирующий внутри поток. Статистические системы отличаются тем, что нагнетатели потока не используют вовсе, а сам теплоноситель функционирует самотёком, циркулируя в трубах и используемых радиаторах. Такой способ открытой системы отопления крайне не экономичен, ввиду необходимости использования труб слишком большого диаметра, поэтому применяется крайне редко, уступая тем самым другим, более практичным методам отопления.
2. Динамическое. Подобный способ чаще всего применяют именно в многоэтажных домах, хотя в последнее время и в частных домах используют эту систему. Принцип действия заключается в увеличении скорости потока при помощи специальных электрических насосов. Благодаря такому искусственному повышению давления, горячая вода поднимается на определённую высоту, тем самым обеспечивая необходимое отопление труб в холодный период времени.
3. Рабочее. Характеризуется показателем, который определяет максимальное давление, разрешенное конкретно для данного типа отопительной системы.

Какое давление в системе считается нормой?

Таблица предельного давления

Как такового показателя, определяющего норму, не существует, однако, исходя из всех технических характеристик используемого оборудования, а также исходя из этажности здания, можно выделить определённое числовое значение, которое соответствовало бы нормальной работе всей системы отопления.

В частном доме нормой принято считать показатель равный 1,5-2 атмосферам

Если брать во внимание централизованную теплосеть, то в этом случае показатели нормы будут напрямую зависеть от количества этажей в здании

В стандартных девятиэтажках показатель находится в диапазоне 5-7 атмосфер, а норма в зданиях с небольшой этажностью составляет 2-4 атмосферы. Для объектов, характеризующихся большой высотой, свыше 9 этажей, норма будет варьироваться в пределах 7-10 атмосфер.

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

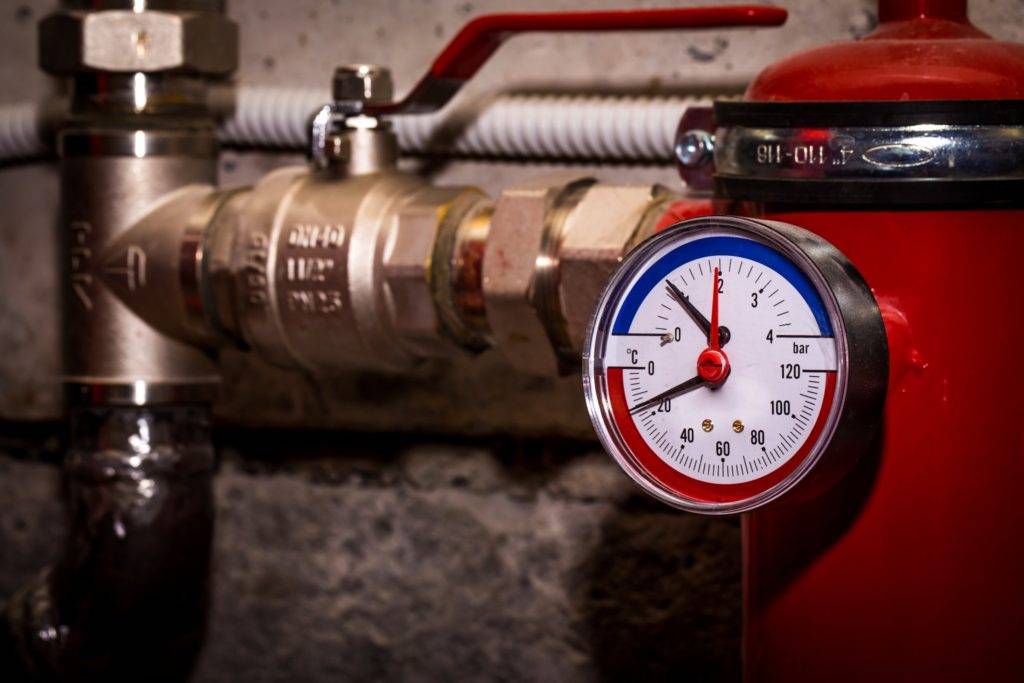

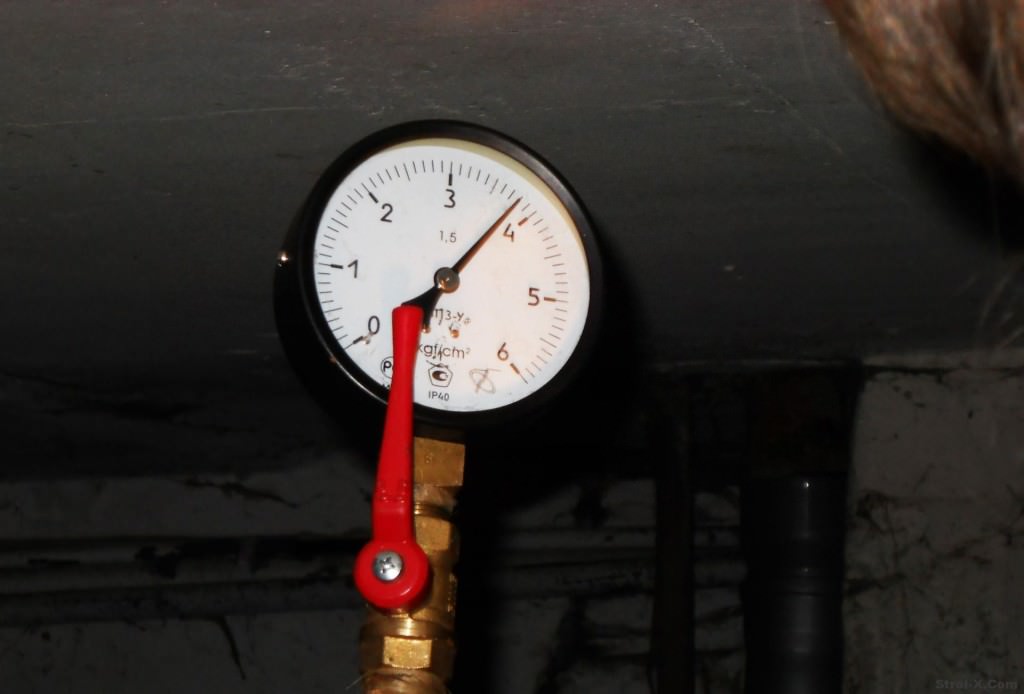

• Манометр (или термоманометр) – используется для снятия контрольной информации.
• Воздухоотводчик – убирает воздух из контура.
• Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

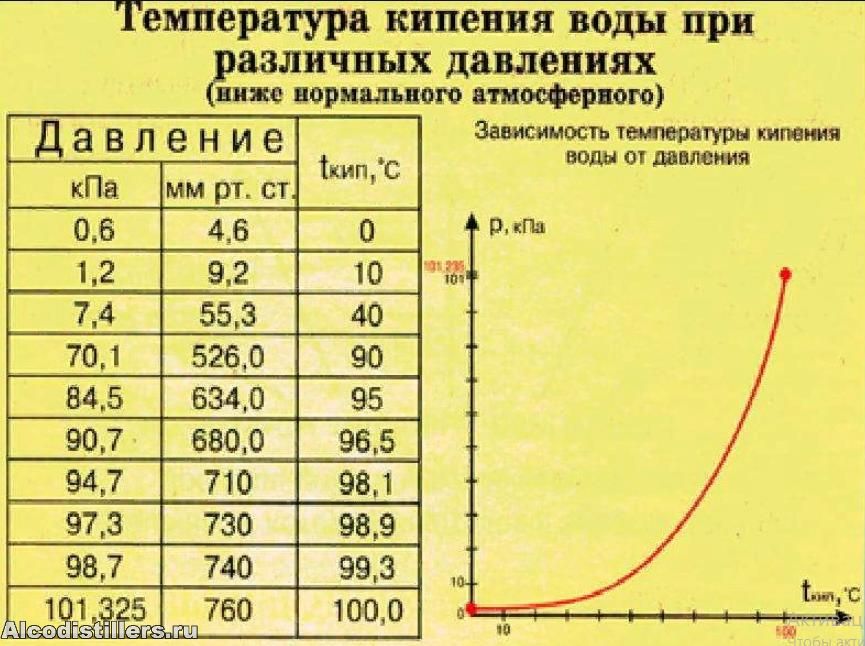

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

• Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
• Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
• Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
• Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления

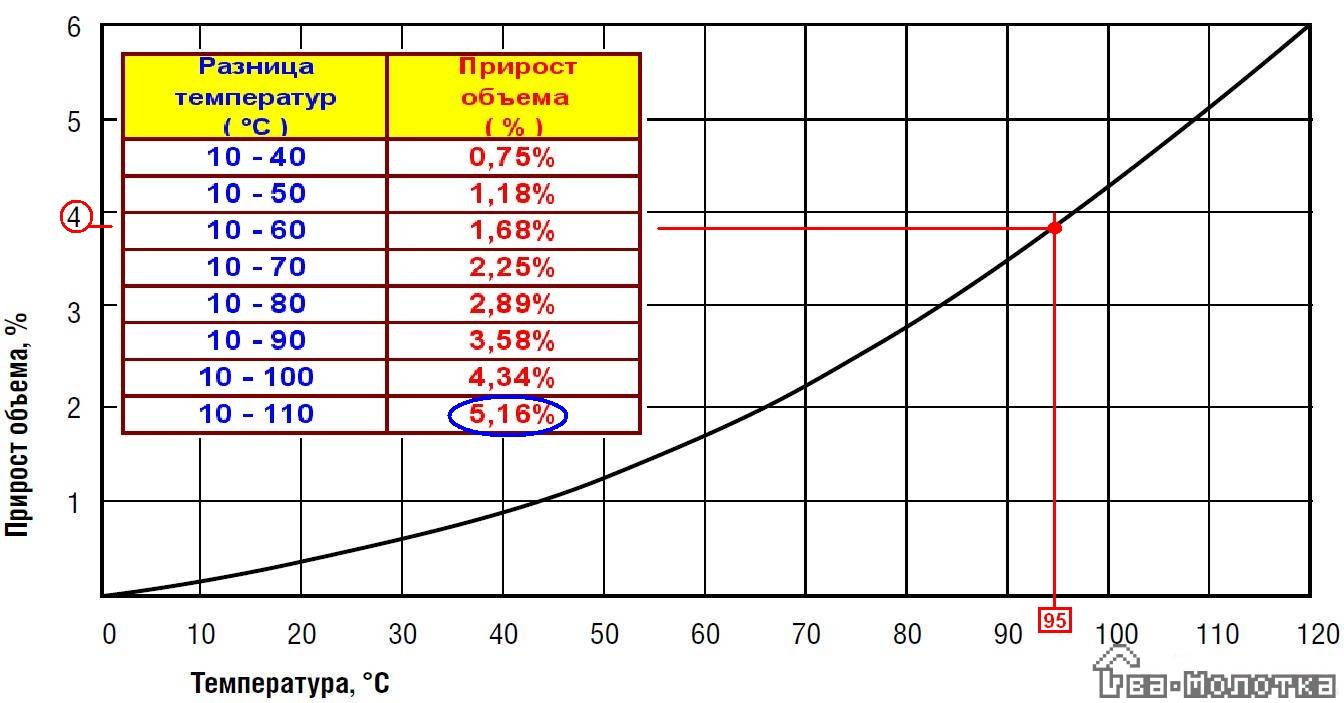

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Скачки давления

Снижение напора может быть обусловлено следующими причинами:

Высокое давление более опасно для трубопровода, нежели низкое

• в трубопроводах образовалось большое количество накипи (актуально для регионов, где вода является жёсткой — Подмосковье, кстати, тоже к ним относится);
• небольшие трещины в теплопроводах, которые могли образоваться из-за износа или вообще это заводской брак;
• разрушение непосредственно самого теплообменника, который вышел из строя из-за гидравлического удара;
• расширительная камера повреждена или имеет деформацию.

Собственно говоря, такие проблемы, за исключением проблем с теплообменником, устранить достаточно просто даже своими руками

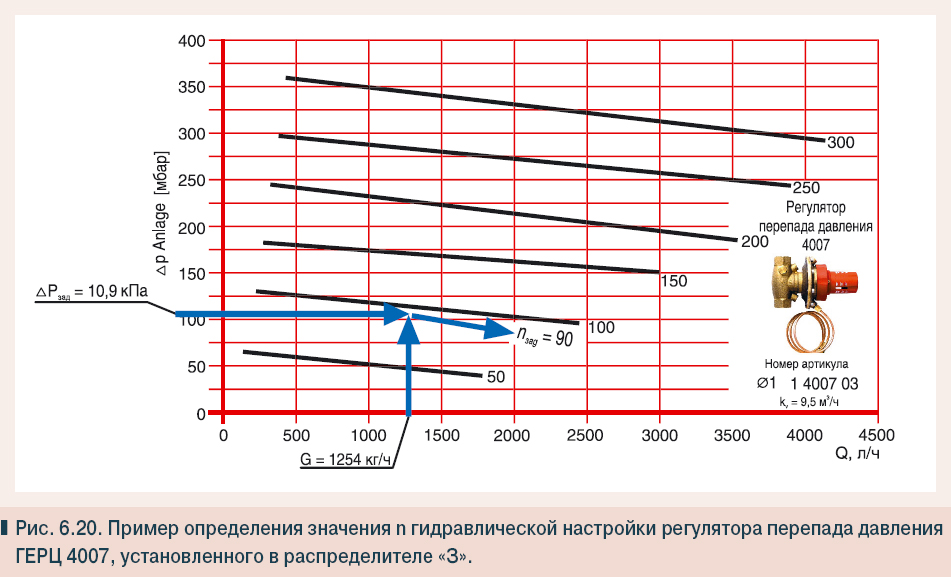

Можно, к примеру,расширительный регулятор поставить, не стоит забывать и о такой важной детали, как опрессовка: её перед запуском всей системы провести необходимо обязательно!. Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов

Правда, касается это в основном многоэтажек, а не частных домов

Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов.

Повышенное же давление может быть по следующим причинам:

• движение воды или антифриза остановлено (тут обязательно нужно проверить регулятор, а также бак расширительный и бачок);
• осуществляется постоянная подпитка теплоносителем, что может быть вызвано как и сбоем автоматики, так и неправильными действиями самого владельца дома;
• по периметру движения носителя тепла была перекрыта задвижка или предохранительный клапан;
• образовалась пробка из воздуха (очень часто это случается, когда система циркулирования воды — естественная, это просто бич подобных систем);
• грязевик либо фильтрационный элемент сильно загрязнены.

В общем, проблемы с избыточным давлением решать гораздо сложнее.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

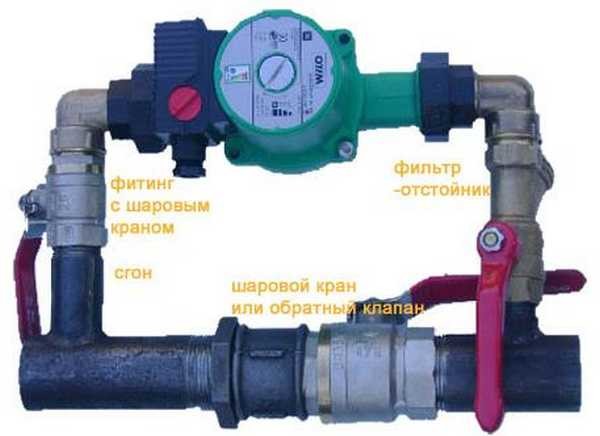

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Как вам статья?

Мне нравитсяНе нравится

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
2. Можно использовать трубы меньшего диаметра.
3. Радиаторы можно подключить последовательно (однотрубная схема).
4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

В то время как в частных домах применяют узел подмеса, аналогичную функцию в централизованной системе выполняет элеваторный узел системы отопления. Принцип действия и схему подключения разберем в статье.

Перечень необходимых инструментов и порядок выполнения работ по монтажу системы отопления смотрите тут .
