Принцип работы вентиляционного дефлектора

Турбодефлектор для вентиляции своими руками

Приток чистого воздуха в помещение обеспечивает вентиляционная система. Её эффективность зависит от внутренней тяги. При попадании в каналы воздуховода пыли и мусора, нормальная работа устройств нарушается. Чтобы исключить подобную вероятность на выходе трубы устанавливают дефлектор вентиляционный – прибор, формирующий тягу в вентканалах. Для чего нужен такой агрегат? – Данное устройство способно защитить шахты воздуховода от влаги, снега и дождя.

В продаже представлен широкий ассортимент моделей. Их устройство и принцип работы рассмотрены ниже. Самые простые модели можно изготовить своими руками.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

Дефлекторы могут быть установлены даже на крыше гаража

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Где применяется

Вращающийся дефлектор имеет достаточно широкое применение. Наибольшее применение они находят на промышленных предприятиях, спортивных сооружениях, общественных зданиях, таких как: магазины, кафе, автомастерские, бассейны и другие подобные сооружения. Точнее там, где имеется развитая сеть вентиляционных выходов на крышу и требуется получить максимальный эффект и экономию от применения турбин. Реже их используют в жилых зданиях многоквартирных застроек или в частном домовладении.

По диаметру входного отверстия можно также условно разделить применение таких дефлекторов:

• от 110 мм до 195 мм применяется в небольших помещениях, например, в погребе, гараже;
• от 200 мм до 315 мм используется для помещений побольше, где площадь не превышает 50 м²;
• от 350 мм до 680 мм – применяют для жилых многоквартирных домов и частных домовладений.

Применение устройства не ограничивается названными сооружениями, поскольку оно является универсальным и может быть использовано на участке вытяжки практически в любой системе вентиляции. Хочется также отменить, что изделие применяют в системах естественной вентиляции.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства. Кол-во блоков: 18 | Общее кол-во символов: 23820
Количество использованных доноров: 6
Информация по каждому донору:. Кол-во блоков: 18 | Общее кол-во символов: 23820
Количество использованных доноров: 6
Информация по каждому донору:

Кол-во блоков: 18 | Общее кол-во символов: 23820
Количество использованных доноров: 6
Информация по каждому донору:

1. http://ventkam.ru/ventilyatsiya/rotatsionnyj-deflektor: использовано 3 блоков из 7, кол-во символов 2861 (12%)
2. https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html: использовано 3 блоков из 6, кол-во символов 2191 (9%)
3. https://oventilyacii.ru/ventilyaciya/deflektor.html: использовано 4 блоков из 6, кол-во символов 6964 (29%)
4. http://www.stroy-podskazka.ru/ventilyaciya/montazh-turbodeflektora/: использовано 3 блоков из 5, кол-во символов 6282 (26%)
5. https://proventilation.ru/ventilyatsiya/turbodeflektor-svoimi-rukami: использовано 1 блоков из 5, кол-во символов 2510 (11%)
6. http://ProRoofer.ru/aksessuary/turbodeflektor-dlya-ventilyacii-svoimi-rukami.html: использовано 3 блоков из 8, кол-во символов 3012 (13%)

Какой дефлектор выбрать

Если есть желание установить простой дефлектор, как усилитель тяги и при этом не тратить время на дополнительное обслуживание и сложный подбор изделия, то мы рекомендуем приобрести простое устройство ЦАГИ. Кроме того, данное изделие легко воспроизвести своими руками с минимальными тратами на материал.

Важно! Размер основания дефлектора – насадки выбирается строго по диаметру край воздуховода. Если к кровле выведен воздуховод квадратного сечения, то окружность основания дефлектора должна вставляться в квадрат сечения по внутренним углам

Размер насадки выбирайте по диаметру вытяжного ствола. Для установки используется соответствующий адаптер.

Побор дефлекторов альтернативных конструкций:

1. Если в воздуховоде отсутствует тяга или условия климата не позволяют ее развить, то лучше смонтировать флюгерное устройство.
2. При выборе не следует отдавать предпочтение дешевым моделям. Их дешевизна объясняется применением втулок или открытых подшипников, такие изделия часто замерзают при попадании влаги и нуждаются в периодической смазке. Рекомендуется покупка турбодефлектора с подшипником закрытого типа.
3. Если условия климата не сопровождаются сильными и постоянными ветрами, то лучше подобрать устройства с усилением, то есть дефлекторы с электросервоприводом кулера.

Материал для изготовления

Вентиляционные колпаки отличаются не только видом, но материалом из которого они изготавливаются:

• Из пластика, такие приборы получаются довольно хрупкими и поэтому на прилавках магазинов встречаются редко;
• Из металла, покрытого пластиком, такие модели более прочные и имеют довольно привлекательный внешний вид;
• Из металла, предназначенного для изготовления котлов, такие устройства стоят дорого, но обладают высокой устойчивостью к прогоранию от воздействия горячих потоков воздуха;
• Из стали оцинкованной, изделия из данного металла считаются самыми распространенными так как имеют доступную цену и при этом обладают хорошей прочностью;
• Алюминий, также популярен среди производителей обладает хорошей прочностью и доступной ценой.

Также встречаются колпаки из меди, но они слишком дорогие и поэту данный металл для изготовления дефлекторов практически не используют.

Плюсы и минусы дефлекторов

Исходя из вышеописанного, можно выделить следующие преимущества использования вентиляционного дефлектора:

1. улучшение тяги (или даже ее создание) — значительно увеличивает эффективность работы вентиляционной системы (до 20%).
2. защита каналов от попадания пыли, мусора, птиц и жидкости.

Минусы при работе устройства возникают только из-за специфичности ситуации. Например, когда ветер дует строго вертикально, снизу вверх, он попадает под корпус и мешает потоку воздуха нормально выходить из системы вентилирования.

Это, в свою очередь, может стать причиной сбоя в работе всей системы. Конечно, данный эффект можно нивелировать, добавив к конструкции дополнительный конус, но он присутствует не во всех видах устройств.

В местностях, где не бывает сильных ветров, а те, что есть, весьма слабы, возможно возникновение эффекта обратной тяги.

Не все виды вентиляционных дефлекторов защищены от его влияния, ведь для этого требуется дополнительный элемент конструкции, отводящий воздух и увеличивающий его приток.

Еще одним недостатком дефлектора можно назвать необходимость постоянного осмотра и профилактики в холодное время года. Дело в том, что при минусовой температуре на трубах и корпусе нередко намерзают слои льда.

При излишнем обмерзании дефлектора его работоспособность будет снижена, что повлечет заметное ухудшение тяги во всей вентиляции.

Поэтому в такое время года нужно обязательно регулярно осматривать устройство и при необходимости счищать ледяную корку с его поверхности.

Принцип работы

Устройство работает на принципе эффекта Бернулли – швейцарского физика, открывшего взаимосвязь между скоростью потока жидкости или газа и давлением в канале. В сужении канала происходит увеличение скорости потока жидкости или газа, вызывая снижение давления на этом участке трубопровода (воздуховода).

Принцип работы дефлектора

Качественные дефлекторы, установка которых выполнена по всем правилам, регулируют поток воздуха в диффузоре и направление сброса газов, поставляемых вытяжной трубой. Удачно сконструированный и правильно установленный дефлектор вентиляционный увеличивает эффективность работы вытяжного канала на 20%. Это позволяет нивелировать недостаток высоты вытяжной трубы или недостаточное сечение вентиляционного канала.

Турбодефлектор

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Принцип работы турбодефлектора

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении

Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет

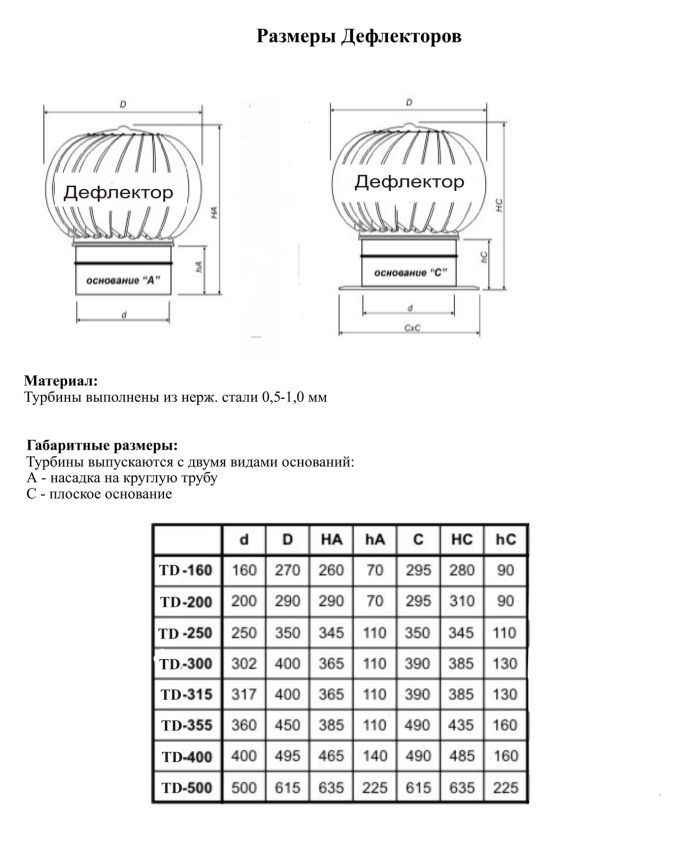

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

• плоской квадратной;
• квадратной;
• круглой.

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.

Расчет дефлектора для вентиляции

Чтобы увеличить пропускную способность вытяжной шахты, можно задействовать энергию ветра. С этой целью на верхнем конце трубы ставят дефлектор. Его работа объясняется эффектом Бернулли. Когда струя воздуха ударяется о поверхность диффузора дефлектора, обходит его со всех боков, то на данном участке образуется разрежение, тяга становится лучше.

В результате использования дефлектора эффективность работы вентиляционной системы повышается на 15-20 процентов. Более того, приспособление защищает вытяжную шахту от осадков и мусора. Как произвести расчет дефлектора для вентиляции?

Основные характеристики вентиляционных дефлекторов

Устройство сделано так, что при обдувании ветром размер сечения вытяжного участка намного больше, приточного участка. Из-за этого на концах вытяжной шахты увеличивается разность давлений. Соответственно, увеличивается воздухообмен.

Основные характеристики дефлектора для вентиляции:

• Агрегат монтируется вверху вентиляционной шахты, где возможно естественное и механическое побуждение. Установка осуществляется в стояках и вертикальных трубах.
• Дефлектор предназначен для усиления тяги естественной вытяжки, для защиты системы вентиляции и вентиляционного оборудования от воздействия атмосферных осадков.
• Приспособление выбирают, ориентируясь на размеры горловины шахты. Согласно ТУ 36233780 выполняется фланцевое соединение. Допускается применение на круглой шахте бандажного соединения, на прямоугольной – реечного.

Существует множество моделей этих аэродинамических устройств. Рассмотрим популярные.

Дефлектор ЦАГИ

Устанавливается в вытяжную шахту. Для создания естественной тяги использует тепловой и ветровой напоры. Под влиянием потоков ветра в цилиндре дефлектора понижается давление. Этот процесс активизирует работу вытяжной системы.

Чтобы получить максимальный эффект, дефлектор ЦАГИ необходимо монтировать выше уровня кровли на полтора-два метра. Агрегаты с круглыми и прямоугольными сечениями «гоняют» не только воздушные потоки, но и химически неагрессивные среды (их температура не должна быть больше 800 градусов).

Схема работы дефлектора ЦАГИ в вертикальном разрезе:

+ — участок с повышенным давлением, зона разрежения.

Крышный дефлектор

Составной элемент естественной вентиляции. Предназначен для удаления вытяжных потоков. Крышный дефлектор монтируется на крыше, где выходит воздуховод.

Чтобы минимизировать расход воздушного потока, задействуется внешнее влияние ветра. Его потоки создают зону пониженного давления.

Для расчета нужно знать внутренний диаметр вентиляционной шахты. Уже по этим размерам выбирается высота дефлектора и ширина диффузора. Данные можно взять из таблицы:

Диаметр дефлектора можно вычислить по формуле:

D = 0.0188 √ Lд/(kэ*vВ),

где Lд – показатель пропускной способности агрегата, м3/ч (указывается в технической документации к дефлекторам); kэ – коэффициент эффективности аэродинамического устройства; vВ – скорость воздушных потоков, обдувающих дефлектор, м/с.

Коэффициент эффективности для цилиндрического приспособления ЦАГИ равен 0,4, для звездоподобного – 0,42. Вентиляционный дефлектор можно купить, а можно сделать самостоятельно из листа жести либо оцинкованного железа. Детали вырезаются по шаблону и крепятся заклепками, болтами либо посредством сварки. Если используются болты, то их нужно чем-то обработать для защиты от ржавчины.

Оценка статьи:

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

• нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
• диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
• полый металлический цилиндр, являющийся наружной частью дефлектора;
• верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
• кронштейны крепления верхнего конуса;
• монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Процесс изготовления ротационного дефлектора

Приборы данного типа наиболее сложны для самостоятельного изготовления, поэтому чертежи лучше разрабатывать самостоятельно. А для сборки конструкции в натуральном масштабе необходимо владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных компонентов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их нужно сделать абсолютно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей лучше предварительно отработать на макете из картона. Требуемое их количество нарезается и, с применением скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом необходимо контролировать балансировку и работоспособность устройства. Результатом должна стать отработка формы ламелей и их эффективности. Но главная задача – сделать правильный расчет размеров основания оголовка в зависимости от диаметра и формы воздуховода.

Порядок сборки роторного вентилятора своими руками:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки стоит предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их использование является обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность самостоятельной сборки заключается в необходимости сделать ось и корпус для подшипников. Не у всех дома есть токарный станок, а изготовление оси и корпуса подшипников вручную не дает гарантии качества. Поэтому лучше заказать изготовление деталей у профессионального токаря.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

• Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
• Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
• Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
• Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Основные задачи дефлектора

Вентиляционные дефлекторы создают тягу, защищают канал от попадания мусора

Естественная система вентиляции зависит от атмосферных условий. Они определяют ее эффективность. Из-за разницы температуры внутри помещения и снаружи воздушные потоки поднимаются вверх. Таким образом происходит циркуляция.

Ветер способен вносить корректировки в функционирование вентиляционной системы. Перемещение воздушных масс под воздействием ветра может ускоряться или двигаться с затруднением.

Снизить влияние атмосферных явлений на работу вентиляции можно при помощи дефлектора воздуховода. Это устройство, внешне напоминающее колпак. Оно устанавливается на самом верху вытяжного канала.

Дефлектор – это устройство, которое признано решать несколько важных задач:

• Защищает шахту от попадания различного мусора, который ухудшает работу системы и создает пожароопасную обстановку.
• Сводит к минимуму негативное влияние осадков на оборудование.
• Препятствует появлению обратной тяги.

Преимущества и недостатки стандартной конструкции

Если говорить о сильных сторонах использования дефлектора, то сразу можно отметить отличные защитные функции, которые помогают избежать попадания каких-либо атмосферных осадков. Кроме того, защищает дефлектор и от разного рода загрязнений. Это достигается за счёт его зонтообразной конструкции. Также достоинством можно считать и эффективное выполнение своих прямых задач, если правильно выполняется принцип действия вентиляционного дефлектора.

Что касается недостатков, то к их числу можно отнести то, что может возникать ситуация отражения воздушных масс от конуса, что ведёт к некоторому снижению эффективности работы вентиляционного дефлектора. С целью предотвращения таких ситуаций могут использоваться приспособления, которые включают в себя два конуса, соединённых между собой основаниями. Что касается дополнительного конуса, располагаемого снизу, то его основная задача состоит в выводе дыма наружу.

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.

По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор — флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Проблем с тягой быть не может

Смысл любой вентсистемы — отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно — тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования — турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью — активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть — основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Ротационные изделия

Один из особых видов данных устройств являются вращающийся. Такие приспособления для систем используются для вентиляции помещений. Работают они без вспомогательного оборудования, то есть вращение осуществляется только за счет ветра. Служат ротационные изделия для принудительного отвода газов, влаги и паров из помещений.

Конструкция таких изделий обеспечивает движение подвижной головки в одном направлении вне зависимости от силы и направления ветра.

Предназначены такие изделия не только для вентиляционных систем, но и для дымоходов. Вращаясь, головка создает вакуум (частичный), что предотвращает возникновение эффекта обратной тяги.

Выбор дефлектора вентиляции

дефлектор ASTATO

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

• тарельчатый ЦАГИ;
• модель ДС;
• ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

• коэффициент разряжения;
• коэффициент местных потерь.

Например, для ДС коэффициент местных потерь составляет 1,4.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Скорость ветра в км\ч	0,005	0,007	0,01
Ветровое разрежение дополнительное, Па	11	21,6	44,1

Разработан способ подбора дефлектора вентиляции по полному ветровому разрежению.

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Ролик о дефлекторе-искрогасителе для вентиляции и как его подобрать:
