Как сделать ворот для колодца своими руками чертежи

Выбираем тип колодца: трубчатый или шахтный

Колодец может быть трубчатым или шахтным. Такие два типа хороши по-своему,но если заниматься рытьем колодца самостоятельно, то необходимо понимать, какой из вариантов будет легче вырыть.

Итак:

В случае обустройства колодца вручную, отличным вариантом станет рытье шахтного колодца. Он должен быть глубоким и широким, но при помощи лопаты с этой задачей можно справиться. Колодец такого типа смотрится как обычный, и часто встречается в быту;
Что касается трубчатого колодца, то он внешне похож на простую “колонку”, которую можно встретить в селе. По сути это и есть разновидность трубчатого колодца. Такой колодец ставят в том месте, где водоносный слой находится поближе к поверхности. Конструкция невелика по диаметру, и для того чтобы получать воду из колодца, необходимо использовать насос.

В случае самостоятельного рытья колодца лопатой, строительство такого варианта не уместно. Тогда будем заниматься строительством шахтного колодца!

Инструменты, необходимые для постройки

Прежде всего, карандаш и бумага или компьютер и мышка, чтобы составить схему постройки, примерный чертеж в пересчете на параметры купленного леса и удостовериться, что материалов хватит.

Пиленые доски, клееный брус или бревна, в соответствии с типом постройки, материал для кровли (черепица, шифер), крепежные детали различного типа начиная с саморезов и заканчивая гвоздями.
Фурнитура для укрепления, если предусмотрена дверца,(петли, ручка, щеколда или другой крепежный механизм).
Пропитка для дерева, краска, лак, и составляющие подъемного механизма- бревно, ворот, цепь и ведро.
Верстак, где будет производиться распил и обработка пиломатериалов.

Инструменты:

пила дисковая, простая и ножовка;
лобзик (лучше электрический, это облегчит работу);
молоток и гвоздодер;
рулетка и строительный уровень;
разнообразные отвертки, в том числе и крестообразная;
рубанок или электрорубанок.

Набор ручного инструмента для строительства домика для колодца

Достоинства колодца

Колодезный источник воды обладает куда большим количеством преимуществ, чем его скважинный аналог:

Скважина требует точных расчетов, дорогого оборудования и определенных навыков бурения. Обычный колодец не составит труда построить собственными руками. Два-три человека и обычные лопаты легко сделают свое дело;
В зависимости от количества рабочих рук, наличия техники и качества самого грунта, строительные работы могут тянуться от нескольких дней до нескольких недель. Зато такой источник долговечен и прослужит вам и вашим детям еще не один десяток лет. Главное, чтобы природным подземным гидропотокам не взбрело в голову неожиданно сменить направление;
Колодцы не требуют частой очистки – достаточно раз в семь-восемь лет (см. Чистка колодцев: советы от профессионалов). Скважину, например, приходится прочищать ежегодно – весной и осенью.
Мало того, сама скважина ну очень капризна в постройке и чистке – у нее небольшой диаметр и очень большая протяженность. А главное – выкопать и построить скважину обходится куда дороже;
Финансовая сторона вопроса не менее важна. С такой конструкцией вам не надо будет платить за воду. Причем круглый год. Один раз вложив деньги вы будете обеспеченны водой на долгое время.

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

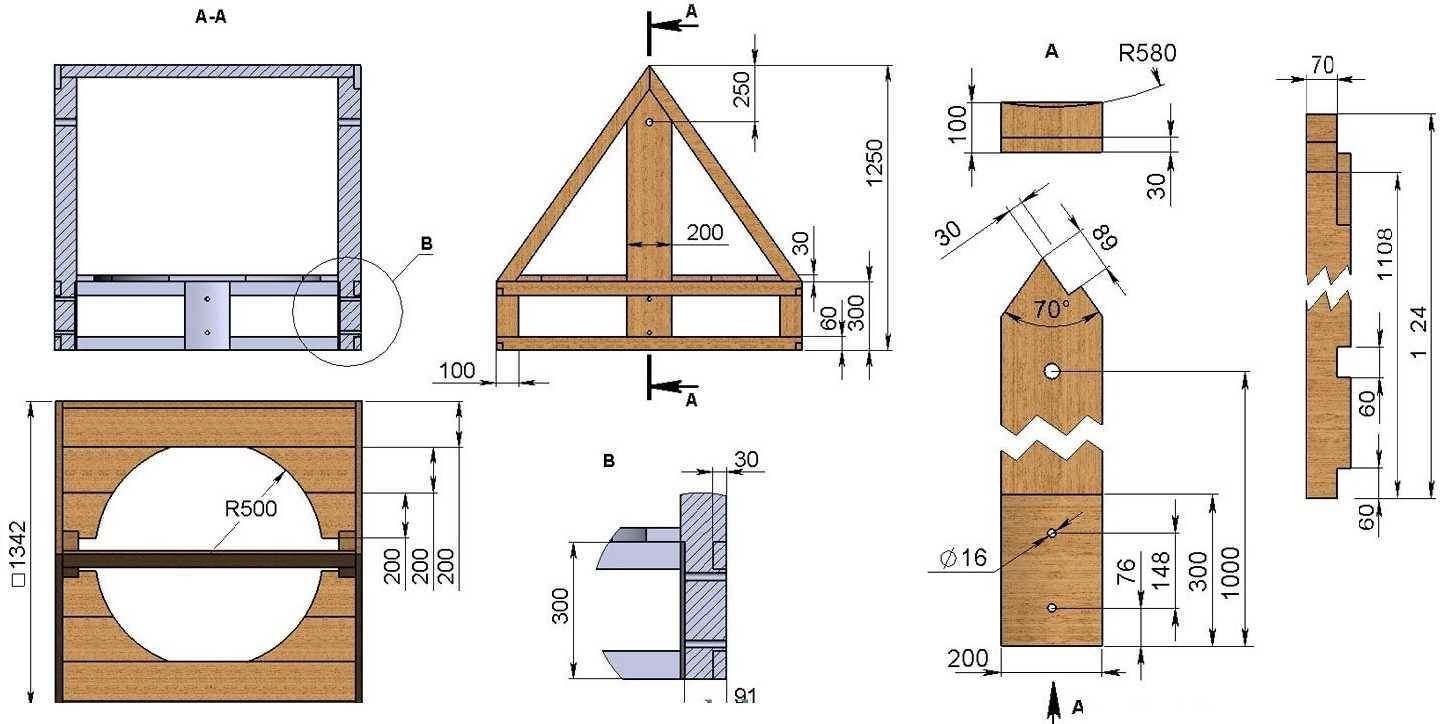

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крышиКолодезный домик с дверцейКолодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8х10 либо 10х10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

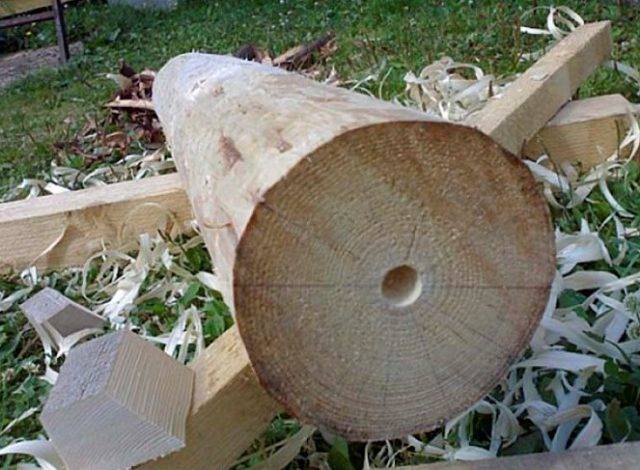

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

скрепите досками первую пару опорных стоек, внизу и вверху;
аналогичным способом соедините оставшуюся пару опорных стоек;
установите подготовленные конструкции вокруг колодца;
окончательно соедините элементы каркаса обвязками.

Крыша и обивка

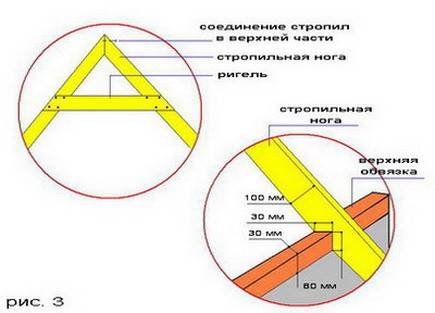

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домикКаркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкойЧтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домикКолодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30х25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Каким должен быть качественный антисептик

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

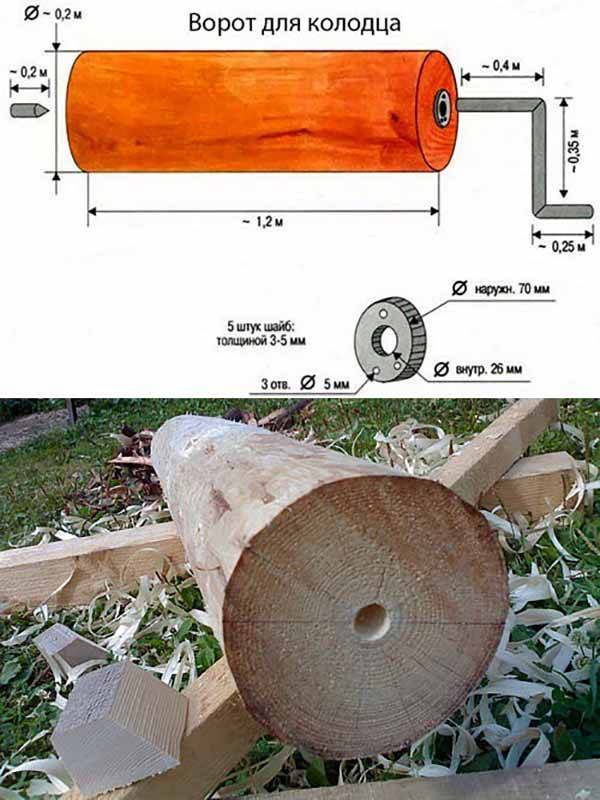

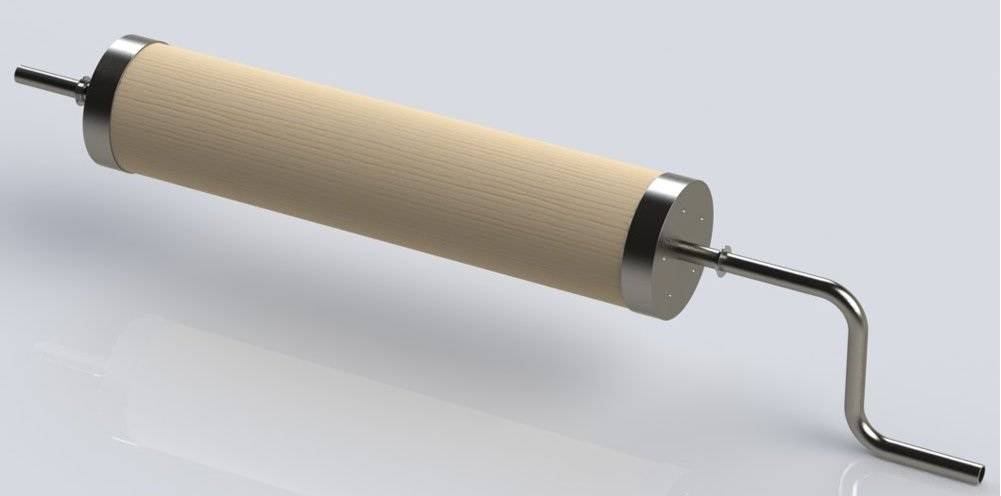

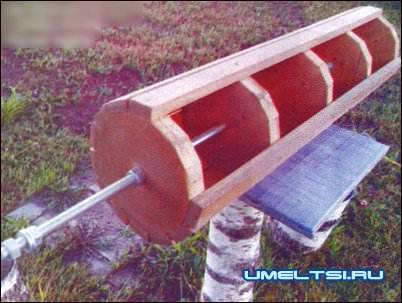

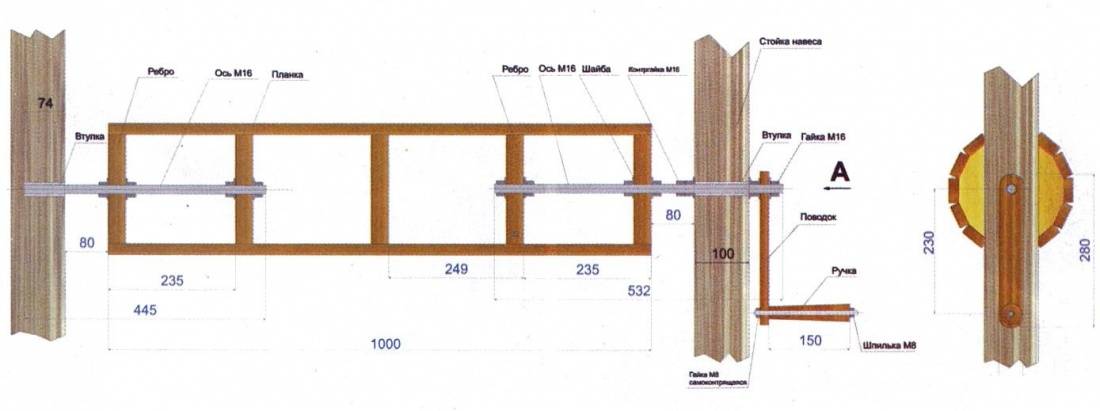

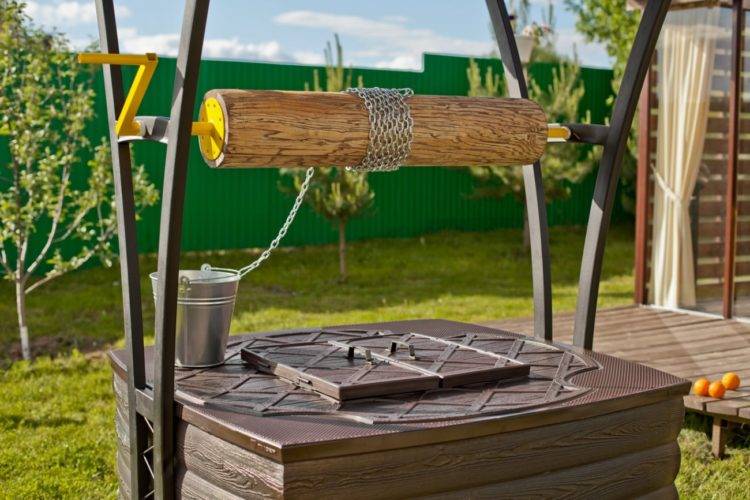

Детали для ручного воротаВоротВоротВоротВариант обшивки домика профнастилом

Виды колодезных домиков и их различия

Самый простой – традиционный или скворечник.
Резной домик с дизайнерским оформлением древесиной.
С двускатной крышей — конструкция самая распространенная.
Шестигранная постройка, определяется формой постройки.
Каркас, основу которой составляет каркас из бруса.
Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Как составить чертеж домика для колодца

Как правильно составить чертеж

Проект домика для колодца может быть любым.

Он зависит от всех параметром конструкции колодца:

Ширины.
Длины.
Высоты.
Глубины.

Размеры домика для колодца бывают различными, самым оптимальными размерами будет:

100х100 см — при квадратной форме колодца.
90 см в диаметре — для круглых колодцев.
120х180 см — при прямоугольной форме источника.

Итак:

Проекты домиков для колодца можно сделать самостоятельно или заказать у профессионала. Тут стоит учесть все материалы, которые понадобятся для сооружения конструкции, все отделочные средства и конструкцию крыши.

Стоимость домика для колодца может быть разной, так как есть различные материалы для их сооружения, чаще всего это:

Металл.
Древесина.

Рассмотрим подробнее:

Самым экономичным вариантом считается металлический домик под колодец. Он стоит в несколько раз дешевле, чем деревянный. Древесные конструкции всегда обладали высокой стоимостью по причине природного происхождения материала.
Металлические конструкции скрепляются при помощи сварочных работ, древесные скрепляются только специальными болтами.

Оптимальной высотой домика для колодца является 1 м. В некоторых случаях может быть и другая высота, которая достигает 1,5 м.

Тут речь идет уже о полноценном строении, которое может быть выполнено при помощи качественных строительных материалов и параметры также есть различные. Таким образом, получается декоративное строение, и сам источник подачи воды скрыт от глаз.

Конструкции домиков для колодцев

Какие встречаются модели чаще всего

Из чего состоят домики для колодцев?

Есть три составных их части:

Стены конструкции.
Поддерживающие конструкции.
Крыша.
Крышка, которой закрывается отверстие колодца.

Какие материалы могут использоваться для отделки стен домика

Отделка любой конструкции такого типа может выполняться своими руками с применением современных отделочных материалов.

Большой популярностью на данный момент в наружной отделке домиков для колодца пользуются:

Керамогранитная плитка.
Древесина.
Природного агломерата.
Искусственного камня (см. Как облицевать колодец камнем: делаем правильно).
Пластиковых панелей.
Сайдинга или термопанелями.

Подробнее о материалах:

Все эти материалы, за исключением древесины, влагостойкие и практичные. Они имеют на своей поверхности различные имитации отделки. Есть кладка кирпича или натурального камня и многое другое.
Цветовая гамма также довольно разнообразна. Можно благодаря этому оригинально оформить конструкцию и тем самым украсить весь дизайн участка.

Для этого используются выравнивающие средства, такие как:

Штукатурка.
Раствор бетона.
Гипсокартон.

Как проводятся работы:

Что касается нанесения раствора бетона или штукатурки, то можно сказать, что принцип работ и с тем, и с тем средством аналогичный. Для них применяются шпателя и строительный уровень, который помогает сделать отделку более ровной.

Проведение работ своими руками

Гипсокартон можно монтировать как на каркас из специальных профилей, так и на саму поверхность при помощи клея. Каркасный способ монтажа такого материала хорош тем, что во время проведения работ довольно часто параллельно осуществляются утеплительные работы домика на колодец.

Перед монтажом материала поверхность обрабатывается. Чем обработать ее для более качественного монтажа? Для этого есть специальное средство — грунтовка. Она наносится на очищенную поверхность и помогает повысить связку раствора для монтажа материала с самой поверхностью.
Древесина также должна быть обработана. Для этого используются краски или лаки. Чем покрасить домик для колодца из дерева?

Если поверхность домика каменная, то можно ее красить любыми красками: масляными, акриловыми и так далее. Можно нарисовать довольно интересные картины на поверхности.
Если в доме есть дети, что рисунок может быть с различными сказочными героями, например, с медведями, гномами, карлсоном и так далее. Рядом с такой конструкцией можно сделать детскую площадку.

Можно также нарисовать и имитации кладки кирпича или другого камня, древесины и так далее. Все зависит от ландшафтного оформления самого участка и от фантазии дизайнера.
