Стоимость диммера
Цены на регуляторы зависят от их номинальной мощности, класса защиты, а также набора функций и запросов продавца. Так, самые простые поворотные диммеры для встраивания в подрозетник будут стоить 250 – 800 руб. Стильные сенсорные панели, встраиваемые в стену, стоят 900 – 3000 руб.
- Дерево, например, Светозар Гамма SV-54142-A – под ольху, или Светозар Гамма SV-54142-N – под орех, цена около 420 руб.;
- Золото, пример: Volsten Magenta Dorado V01-16-D11-M 10036, цена около 650 руб.;
- Строгие чёрные, например, Magenta Nero Volsten V01-14-D11-M 9992, около 720 руб., Светозар Гамма SV-54142-DM, около 370 руб.
Димминируемые лампочки также стоят дороже обычных LED-лампочек. Если обычные осветители стоят 100 – 180 руб., то регулируемые, или совместимые с диммерами, обойдутся в 270 – 350 руб.
Заключение
Диммер для светодиодных ламп – это простой и недорогой способ не только сэкономить на расходе электроэнергии, но и сделать освещение дома настоящим шедевром дизайнерского искусства.
В чем различия диммеров
Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными. Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа
Они могут быть для наружной и внутренней установки, а также на DIN-рейках
Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках. Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения
Светорегуляторы подразделяются и по способу регулирования
Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.
По типу монтажа
Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.
Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.
Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.
Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.
По исполнению
В зависимости от типа исполнения регуляторы яркости света могут быть:
- поворотно-нажимными;
- поворотными;
- кнопочными;
- сенсорными.

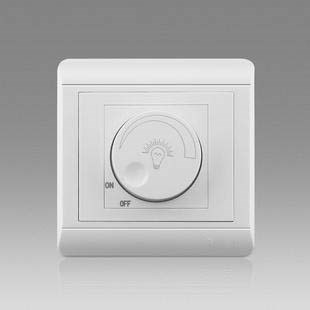

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.
Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.
Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.
Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.
По способу регулировки
Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.
Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.
Схемы диммеров
Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.
Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).
Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.
Как подключить светодиоды через диммер?
Номиналы компонентов и все сведения указаны на схеме диммера.
Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.
Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.
В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.
Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.
В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.
Диммеры для светодиодных ламп на 220 вольт. Схемы
В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер например, диммер Legrand как правило собран с применением микроконтроллера.
Для этого используется схема с использованием микросхемы КР ЕН 12А, представленная на рисунке ниже. Состоит из анода и катода.
То есть соотношение мощностей не 5: 1, как в рекламе, а 4: 1.
Предлагаемый способ годится для ламп с конденсаторной схемой. По расчётам он должен быть раз в 10 больше, чем на схеме, но тогда он не влезет в маленький корпус лампы. При подключении диммера для светодиодной лампы в В с дистанционным управлением необходимо убедиться, что он устанавливается непосредственно перед контроллером ламп. Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более Вт.
А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Читай «Общие соображения» в конце.
Жало На жало тоже обращайте внимание при покупке. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается
Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.
Схема и принцип её работы
Важнейшее ее преимущество — способность работать в большом диапазоне питающего напряжения. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.
Дурацкий вопрос. По-другому он называется регулятор мощности переменного тока. Тестируем схему на лампах.
Регулятор мощности для приборов работающих от сети переменного тока 220В. Диммер на ВТА41-600
Преимущества и недостатки
Преимущества диммируемых светодиодных ламп перед обычными очевидны: у них есть возможность создания оптимальной освещенности помещения простым поворотом ручки или нажатием на кнопку. Причем яркость осветителя можно изменять плавно, а не ступенчато, как, к примеру, у многорожковой люстры, когда два рожка мало, а четыре – много.
Большим преимуществом диммируемых светодиодных ламп является еще и то, что при изменении яркости цветовая температура остается прежней, чего не скажешь, к примеру, об обычных лампах накаливания. При уменьшении яркости их свет становится более желтым, тусклым.
Но есть у диммируемых ламп и недостатки:
- Диммируемая лампа стоит несколько дороже своего обычного собрата. Разница небольшая, но она есть.
- Лампочки некоторых производителей плохо работают с диммерами отдельных компаний. При этом ни качество самого диммера, ни тип регулировки значения может не иметь. Обычно это касается бюджетных осветительных приборов и всевозможных подделок.
- Нижний порог регулировки обычно составляет 10-25%, реже 5% от полной яркости. Для светодиодной лампы большой мощности даже 10% – это достаточно ярко, а 25% – однозначно много.
Как видишь, недостатков хватает, но при желании от большинства из них можно избавиться следующим образом:
- Покупай диммируемые лампы только известных производителей – Osram, Philips, Gauss и т. п. Их изделия, как правило, работают со всеми диммерами переменного тока.
- Перед покупкой договорись о возврате диммируемой лампы, если она тебе не подойдет. Практически все продавцы, кроме мошенников, идут навстречу в этом вопросе.
- Не покупай лампы неизвестных брендов типа Pxilips, подозрительно дешевые и тем более с лотка на рынке.
- Старайся выбирать прибор с нижним порогом регулировки 5% (у качественного товара эта характеристика должна быть на упаковке). Если берешь 10%, то только той мощности, которая тебе необходима, без запаса. 25% не бери вовсе – даже при минимальной яркости лампочка будет светить чрезмерно ярко.
Монтаж выключателей
По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

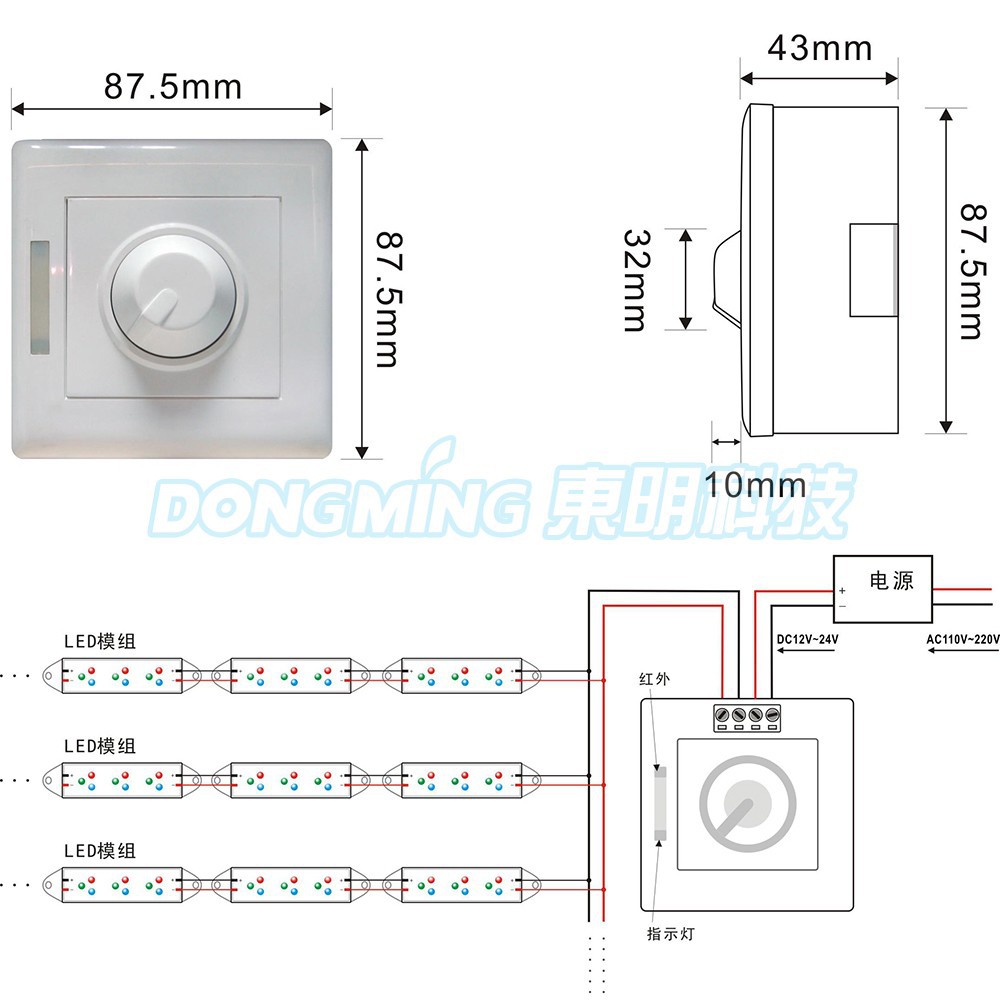

На рисунке ниже изображена схема подключения диммера.
О том, как подключить два диммера можно узнать из следующей схемы.
Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.
Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.
Что такое диммер?
Диммер представляет собой светорегулятор. Это устройство относится к категории многофункциональных приборов, с его помощью потребитель может менять мощность лампочек в диодных светильниках. В старых светорегуляторах процедура управления освещением осуществлялась механическим методом, тогда они использовались исключительно для изменения параметра яркости. Но современные устройства оборудуются специальными платами, что позволило расширить их функционал.
Диммеры для светодиодов на 220 В позволяют:
- изменять интенсивность величины освещения;
- выполнять плавную активацию и отключение источников освещения;
- деактивировать свет в помещении в автоматическом режиме;
- выполнять управление осветительными приборами посредством удаленного, электронного либо акустического метода.
В зависимости от вида, регуляторы напряжения можно подключать отдельно либо группами. Устройства могут применяться для управления одним либо несколькими источниками освещения.
Канал Радиолюбитель TV подробно рассказал о том, что представляют собой диммеры.
Регулировка яркости светодиода
Основная проблема, возникающая при регулировке яркости светодиодов связана с тем, что изменение подаваемого на них напряжения не только меняет яркость, но и изменяет цвет излучения. Изменением максимального напряжения невозможно регулировать яркость светодиодных ламп, поэтому все те решения, которые хороши для ламп накаливания, не подходят для светодиодных излучателей. Поэтому для управления яркостью свечения светодиодов и ламп на их основе необходимо использовать широтно-импульсную модуляцию (ШИМ).
Обычно для питания светодиодных ламп используют переменное напряжение синусоидальной или трапециевидной формы, со скважностью 1. То есть длина периода, в который на светодиод поступает напряжение, равна длине периода без напряжения
При этом цвет свечения зависит от максимального напряжения, а яркость свечения от скважности. Регулируя скважность, удается менять яркость светодиода без изменения спектра излучения. Регулировка скважности и максимального напряжения позволяет менять как яркость или цвет, так и оба параметра одновременно.
Однако, такой способ регулировки применим далеко не ко всем светодиодным лампам, ведь часть из них оснащена собственным диммером, который обеспечивает заданную яркость и цвет при любом напряжении. Максимально недорогие светодиодные лампы оснащают не диммером, а выпрямителем, поэтому они чувствительны к скачкам напряжения. Все эти лампы нельзя подключать к внешнему диммеру, в лучшем случае они просто не будут работать, в худшем случае и лампа и диммер выйдут из строя. Поэтому для использования с диммером можно применять лишь диммируемые лампы, на которых стоит соответствующий значок, или присутствует надпись «dimmable». Кроме того, необходимо помнить, что все светодиодные лампы различают и по напряжению питания. Внешне они одинаковы, но одни работают от напряжения 220 вольт, а другим для работы требуется напряжение 12 вольт. Соответственно, нельзя использовать диммер на 220 вольт с лампой на 12 вольт и наоборот.
Светодиодные лампы и их совместимость с диммерами
Светодиодную лампу никогда не стоит путать с отдельными светодиодами или светодиодными лентами и сборками, которые требуют дополнительных устройств для подключения. Светодиодная лампа – это самостоятельное устройство, которое стандартизировано для подключения в уже имеющуюся электрическую сеть.
- Во-первых, светодиодная лампа имеет стандартный цоколь: типа E – резьбовой (E27, E14), типа G, типа MR.
- Во-вторых, светодиодная лампа должна быть приспособлена для работы в стандартную электрическую сеть 220 В, 50 Гц без всяких дополнительных устройств. Если светодиодная лампа предназначена на напряжение 12 В, подобно галогенным лампам, должно быть оговорено использование дополнительных устройств.
- И, наконец, световой поток светодиодных ламп также должен иметь сходные значения со стандартными лампами.
Светодиодная лампа состоит из рассеивателя, самих светодиодов, смонтированных на плате, системы их охлаждения, драйвера – для обеспечения нужного режима работы светодиодов, вентиляционных отверстия и стандартного цоколя.
Светодиодные лампы выпускаются мощностью до 40 Вт, и они предназначены для установки в стандартную систему освещения без всякой переделки специально для LED-освещения. Производитель обязательно указывает напряжение питания, мощность лампы, тип цоколя, цветовую температуру, срок службы в часах, а также световой поток. Для удобства указывается мощность аналогичной лампы накаливания, чтобы потребитель мог ориентироваться при смене обычных ламп на светодиодную.
Для того, чтобы в стандартной системе освещения была возможность регулирования яркости светодиодных ламп, ведущие производители выпускают лампы с такой возможностью, о чем обязательно сообщается и в паспорте на лампу, и на упаковке:
- На упаковке может быть написано – «регулировка яркости»
- Может быть нанесена надпись «диммируемая»
- На лампах, купленных за границей, может быть надпись Dimmable.
В таких лампах драйвер реагирует на поведение стандартного диммера. При увеличении яркости (повороте ручки диммера по часовой стрелке) драйвер генерирует импульсы тока с большим коэффициентом заполнения, а при уменьшении – наоборот. При включении диммера, которое в разных моделях реализуется либо щелчком рукоятки, либо нажатием на регулятор, происходит загорание лампы на 10% мощности.
Диммируемые лампы, естественно, стоят несколько дороже обычных, но их использование дает преимущество в том, что со светодиодными лампами можно применять стандартные диммеры, имеющие более демократичную цену, чем специализированные с ШИМ-регулировкой.
Разновидности лампочек
В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.
Лампочки накаливания и галогенные лампы
Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.
Низковольтные галогенные лампочки
Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.
Люминесцентные лампы
Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.
Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.
Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.
Светодиодные лампочки
Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.
Особенности светодиодных источников света:
- стандартные цоколи E, G, MR;
- возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).
Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.
Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.
Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.
Существуют такие регуляторы с ШИМ:
- Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
- Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
- Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).
Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.
Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.
Все ли светодиодные лампы диммируются?
Типичная история: вы покупаете светодиодные лампочки с нужным световым потоком, но после установки диммера осветительное устройство неожиданно тускнеет, и даже можно заметить легкое мерцание. «Этого не может быть», — говорите вы. От отчаяния вы начинаете пробовать другие лампы. Мерцание то прекращается, то снова начинается. Что же происходит?
Дело в том, что светодиодные лампы поддаются диммированию с трудом. И причин такой «неисправности» не одна. Многие светорегуляторы, предлагаемые на рынке, предназначены преимущественно для лампочек накаливания. А чтобы уменьшить яркость последних используются специальные технологии.
Возможно, причина и в том, что светорегулятор старый, слишком простой или чересчур современный. Напряжение сети (220 В) в наших домах колеблется от одной полярности к другой пятьдесят раз в секунду. Диммеры работают путем удаления фазовых сегментов, чтобы сократить питающее напряжение.
Для светодиодов, особенно с низким уровнем напряжения, светорегулятор может работать таким же образом с помощью отсечения фаз, но за счет уменьшения второй половины напряжения.
Светодиоды являются очень простыми управляемыми устройствами. Они работают при наличии постоянного тока, поступающего к ним на встроенный чип драйвера (электронной схемы). Изменение уровня потребляемого тока достигается за счёт того, что мощность светового потока можно плавно регулировать. Тем не менее, светодиодный диммер должен быть совместим с драйвером светодиодного устройства.
На официальных веб-сайтах производителей можно найти публикации о совместимости светотехнических элементов. Стоит отметить, что светорегулятор – это не единственная составляющая. Для низковольтного светотехнического оборудования, трансформаторы также играют большую роль.
Различные комбинации подключений могут влиять на работоспособность светодиодов. Лампа даже от авторитетного производителя, который утверждает практически идеальную совместимость с регулятором, в отдельных случаях может выдавать мерцание вместо освещения. Поэтому, безусловно, можно понять путаницу, которая на текущий момент существует.
Итак, что же стоит предпринять для возможности диммирования светодиодной лампы с регулируемой яркостью? Начинать следует, конечно, с самой лампы, диммера и их производителей. Вооружившись информацией, вы можете приобрести несколько светильников для тестирования. Надёжные производители, так же как и продавцы, должны иметь достойную политику возврата. Это на тот случай, если вам захочется вернуть неподходящую продукцию.
Опираясь на многочисленные факторы, пока можно сказать лишь о том, что тест на диммирование светодиодных ламп может окончиться с непредсказуемым результатом. Но будущее не беспросветно. Полупроводниковое освещение становится более доступным, полная совместимость диммеров, следовательно, уже «не за горами». При любых сомнениях, нужно не стесняться спрашивать. Большинство производителей ламп будут счастливы, чтобы проверить конкретную лампу с используемым светорегулятором.
Применение диммеров
Светодиодные диммеры на сегодняшний день имеют достаточно широкий спектр применения. Вот основные проблемы, которые можно решить с помощью светорегулятора:
- С их помощью достаточно легко можно организовать гибкую систему освещения. Также светорегулятор поможет разделить с помощью света помещение на определенные зоны.
- С его помощью вы легко сможете организовать дизайнерское решение.
- Современные приборы имеют достаточно высокий КПД. Принцип ШИМ позволяет избежать перегревания и выделения шума.
- Их применение значительно повышает уровень комфорта.
Светодиодные диммеры также могут интегрироваться с системой «Умный дом». Это позволяет внедрять различные системы освещения. Единственным недостатком, который можно выделить является цена этих устройств.
Классификация
Все диммеры разделяются на 2 группы по функциональному назначению: тип исполнения и способ монтажа.
Диммер
Выбор светорегулятора зависит от многих факторов
Где он используется? Какие функции выполняет освещение? Если, устанавливать диммер в целях экономии электроэнергии, можно поставить самый простой механический, а если для дизайнерского проекта, то стоит обратить внимание на сенсорные и дистанционные
При покупке диммера рекомендуется выбирать надежных производителей. Широкий ассортимент для дизайнерских решений представляет фирма Legrand.
Пример диммера для светодиодной лампы 220В фирмы Legrand
«ABB» отличается передовыми технологиями, но и стоимость этих регуляторов гораздо выше остальных.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
У «Шнайдер электрик» можно подобрать надежные устройства по лояльной цене.
Лампу
Диммирование и управление освещением
Информация о том, можно ли диммировать лампу или светильник, а также для какого типа диммирования подходит прибор — обычно есть в технической документации. На многих устройствах также есть специальные маркировки.
Симисторное диммирование (TRIAC, Phase-Cut)
Есть два варианта симисторного диммирования: с отсечением по переднему фронту и с отсечением по заднему фронту.
Диммирование с отсечением по переднему фронту (Leading Edge Dimming)
Этот вид диммирования встречается чаще всего, он популярен для регулировки домашнего освещения. Устройства, которые нужны для этого способа управления светом, небольшие, относительно дешёвые и легко устанавливаются.
Этот вариант хорошо подходит для ламп накаливания и галогенных ламп, но для светодиодных и компактных люминесцентных ламп такие диммеры подходят не всегда. Если они подходят, то это будет указано в технической документации.
Диммирование с отсечением по заднему фронту (Trailing Edge Dimming)
Этот тип диммирования разработан для светодиодных ламп. У каждой светодиодной лампы есть драйвер — устройство, которое преобразует переменный ток в постоянный. Именно драйвер будет взаимодействовать с диммером, поэтому, выбирая диммер, нужно уточнить, подходит ли он к драйверу. Если устройства не подходят друг к другу, то свет может начать мерцать, а светильник неприятно жужжать.
Диммирование с отсечением по заднему фронту относительно недорого, но дороже, чем вариант с отсечением по переднему фронту. При его использовании не возникает резких скачков напряжения и сила тока увеличивается плавно.
Принцип работы симисторного диммирования
Если посмотреть на это на примере лампы накаливания, то получается, что в моменты, когда ток не подаётся, спираль начинает остывать и лампочка темнеет.
В отличие от диммирования с отсечкой по фазе, диммированием с помощью PWM можно управлять цифровым методом и регулировать подачу сигнала по беспроводной сети. Поэтому, несмотря на то, что этот метод дороже предыдущего, его часто используют для умных домов.
Диммирование 1-10V и 0-10V
Диммирование 0-10V с регулировкой на корпусе светильника.
Этот вариант подойдёт для люминесцентных и светодиодных ламп. Устройства для диммирования 0-10V (1-10V) не чувствительны к нагрузке. Протокол 0-10V может работать со многими автоматизированными системами для умных домов, например, с KNX.
Диммирование 0-10V (1-10V) лучше использовать в небольших помещениях, потому что оно неудобно для управления большим количеством приборов. К каждому устройству должен идти отдельный провод. На длинных линиях падает напряжение и затухает сигнал, из-за этого может быть сложно точно отрегулировать яркость светильника.
Диммирование светодиодных светильников. Типы диммирования освещения.
Устройство для диммирования 0-10V передаёт сигнал светильнику, чтобы изменить его яркость. Сигналом является изменение напряжения от 0 до 10 Вольт. При напряжении 10 Вольт лампа будет светить на максимуме мощности, при 0 Вольт — погаснет.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Выключатель с регулятором яркости света (диммер): виды и подключение Чтобы преодолеть ограничения по количеству светильников, групп и сцен, в больших зданиях часто делают сразу несколько сетей, объединённых между собой. Спрашивайте, я на связи!
Как происходит регулирование?
Любой диммер представляет собой прибор, который встраивается по принципу традиционного, знакомого всем пользователям, выключателя или вместо него.
Главное условие в том, чтобы он располагался до драйвера питания светодиодной лампы, хотя в отдельных случаях это уже не обязательный параметр, но такое удовольствие стоит дорого.
Незнакомому с диммером человеку может показаться, что он просто изменяет напряжение, как делают обычные регуляторы, но это не так. Конструкция димммируемых светодиодных ламп сложна, принцип их работы несколько отличается от привычных приборов, освещавших помещение при накаливании.
Независимо от дизайна и размеров все механические регуляторы выполняют только простейшие функции, которыми являются включение/выключение, изменение яркости
Поскольку все светодиоды работают в узком диапазоне напряжения, то даже незначительное его уменьшение приведет к тому, что осветительные приборы моргают, тухнут или совсем не включаются.
Чтобы этого избежать диммеры осуществляют регулировку, основанную не на традиционном принципе уменьшения нагрузки, подаваемой на лампу, а на использовании широтно-полюсной модуляции. С помощью которой электрический ток подается короткими импульсами с относительно продолжительными паузами между ними.
Описанная процедура выполняется до сотни раз за каждую секунду. Таким образом, любую светодиодную лампу можно заставить стабильно освещать помещение на 10-100% от своих возможностей.
Выводы: достоинства и недостатки
Плюсы
- Снижение расходов на электроэнергию.
- Рост срока службы светодиодных лампочек.
- Имитация присутствия хозяев, когда квартира стоит пустая.
- Модные способы оформления квартиры.
- Встраивание в систему “умный дом”.
Минусы
- Высокая цена. Качественные модели, особенно сенсорные и бесконтактные, дорогие.
- Модели, работающие по принципу отсечки по переднему фронту, создают помехи работе бытовых приборов.

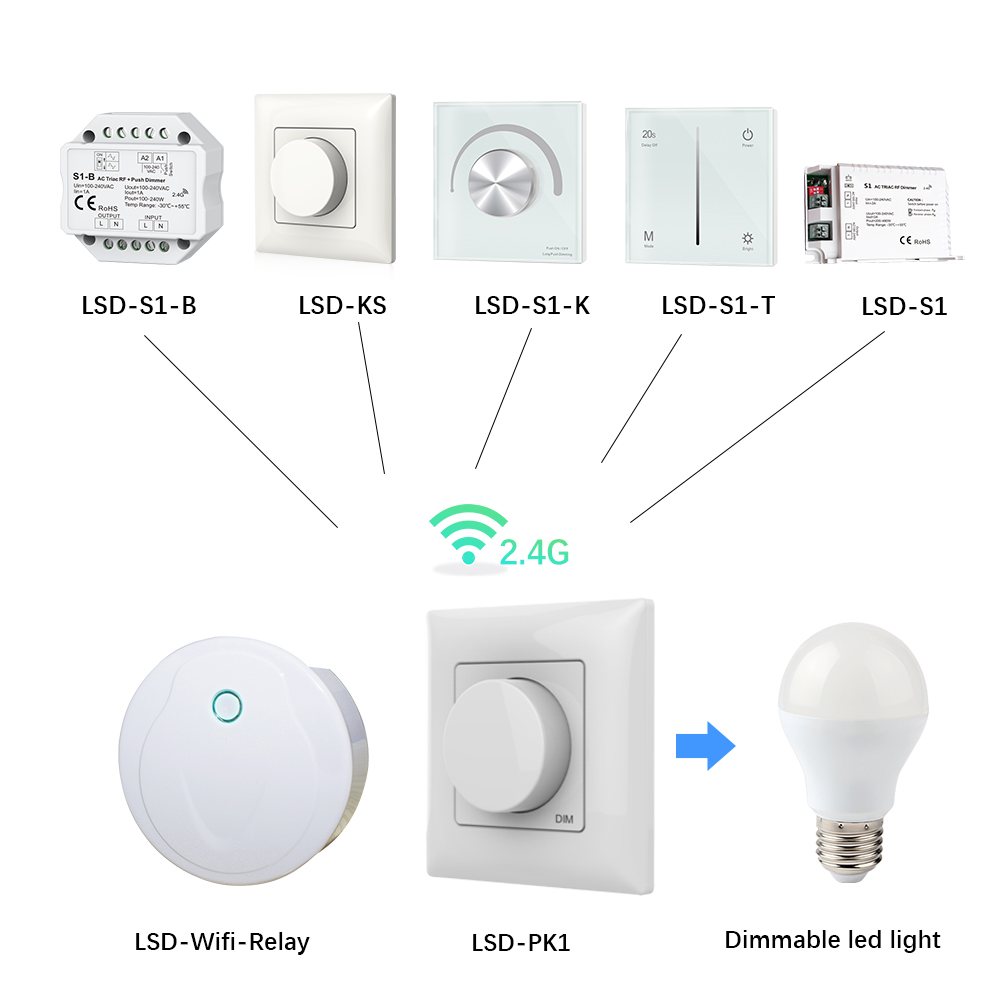

- Следует тщательно подбирать светодиодные лампы и диммеры друг под друга, иначе оборудование не будет работать, как надо или просто сломается.
- Светорегулятор сломается в случае несоблюдения рекомендаций производителя по мощностным характеристикам.
Светорегулятор – не предмет первой необходимости. Однако, это удобно, модно и дает значительные возможности для дизайна и некоторой экономии.
