Особенности

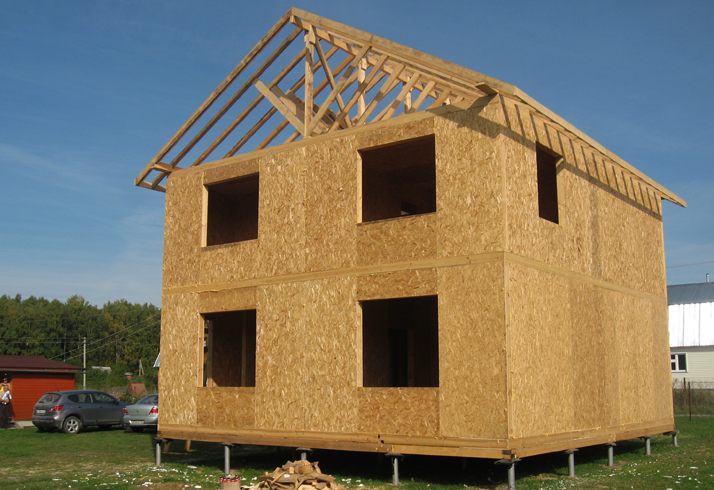

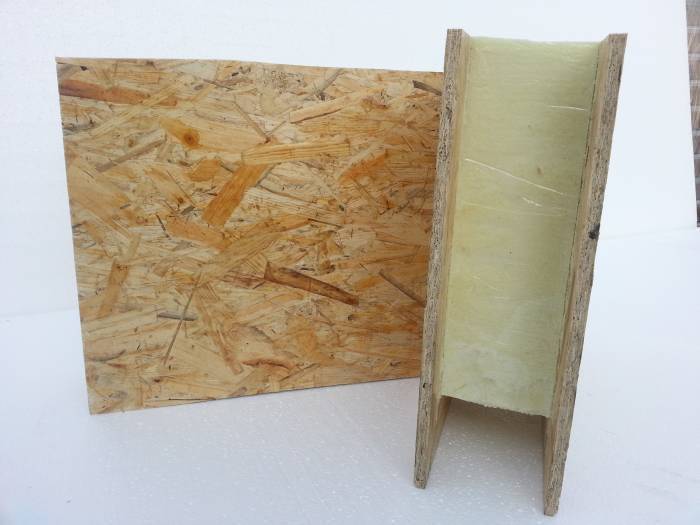

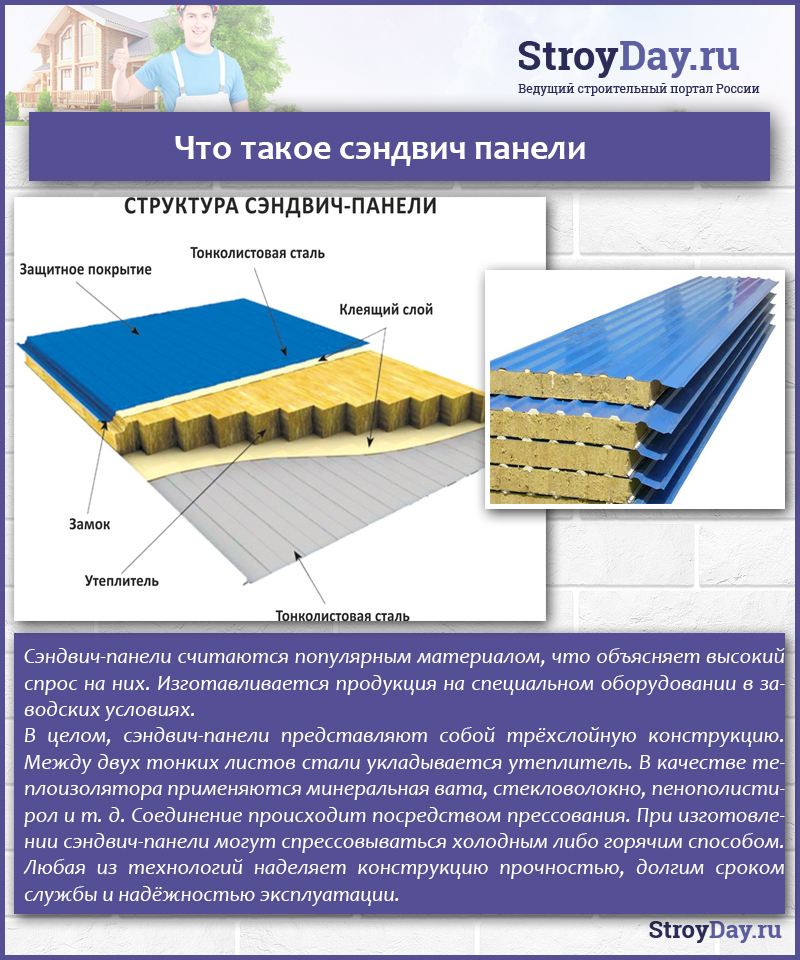

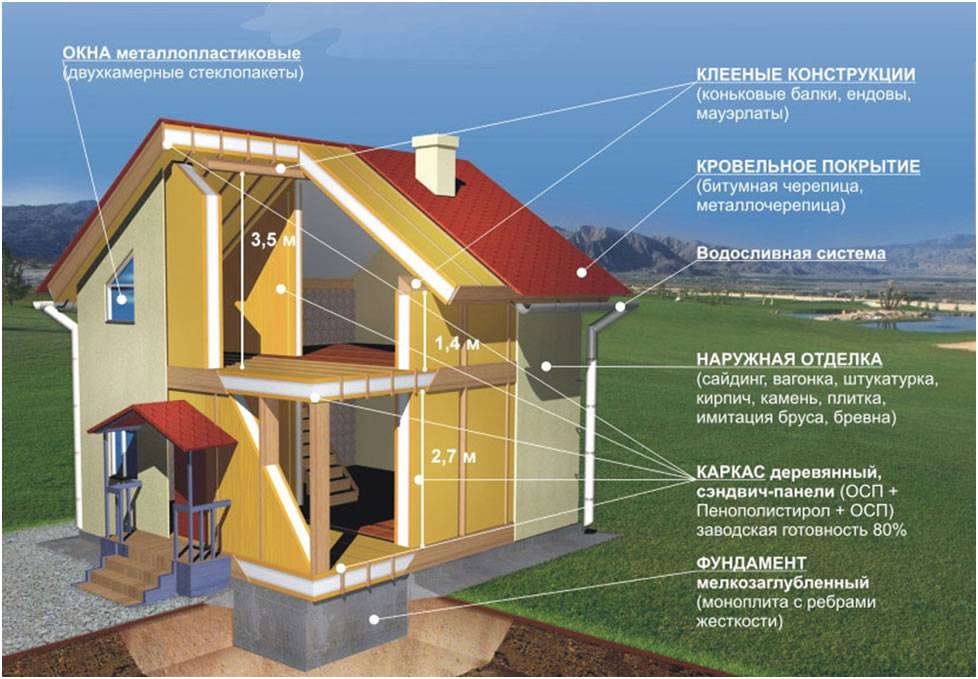

Второе название сэндвич-панелей – СИП панели — это конструкция, состоящая из трёх слоёв
Второе название сэндвич-панелей – СИП панели. Это конструкция, состоящая из трёх слоёв:
- Два наружных слоя состоят из прочного листового материала. Это может быть ОСП, ДВП или магнезитовые плиты. Толщина используемых плит находится в пределах 9-12 мм. Чаще всего для изготовления панелей применяются ориентированно-стружечные плиты OSB-3, толщина которых составляет 12 мм. Этот материал достаточно прочный и влагостойкий.
- Внутренним слоем панели является теплоизоляционный материал. В качестве утеплителя используют пенополистирол, минеральную вату или пенополиуретан. Толщина слоя теплоизоляции зависит от климатических условий строительства и может быть в пределах 50-250 мм. Обычно для этих целей применяют пенополистирольные плиты плотностью 25 кг/м³ с маркировкой ПСБ-С-25 или ПСБ-25.
Внешние слои склеиваются под давлением с утеплителем. При этом в торце панели формируется паз, который позволит герметично стыковать между собой отдельные элементы. Основные технические характеристики сендвич панелей зависят от качества составляющих материалов:
- Достаточную прочность и способность хорошо удерживать различные крепёжные элементы заготовкам придают ОСП. Эти плиты состоят из склеенных между собой древесных щепок. При этом материал состоит из нескольких слоёв, а направление волокон щеп в каждом слое прямо противоположное предыдущему.
- Высокие теплоизоляционные качества панелям придают пенополистирольные плиты, которые на 98 % состоят из углекислого газа. Чаще всего в конструкции панелей используют именно этот материал по причине его приемлемой стоимости. Намного лучше него минеральная вата, которая считается более экологичным материалом и не поддерживает горение. Но при её использовании увеличивается вес панели, а также повышается её цена почти в 2 раза.

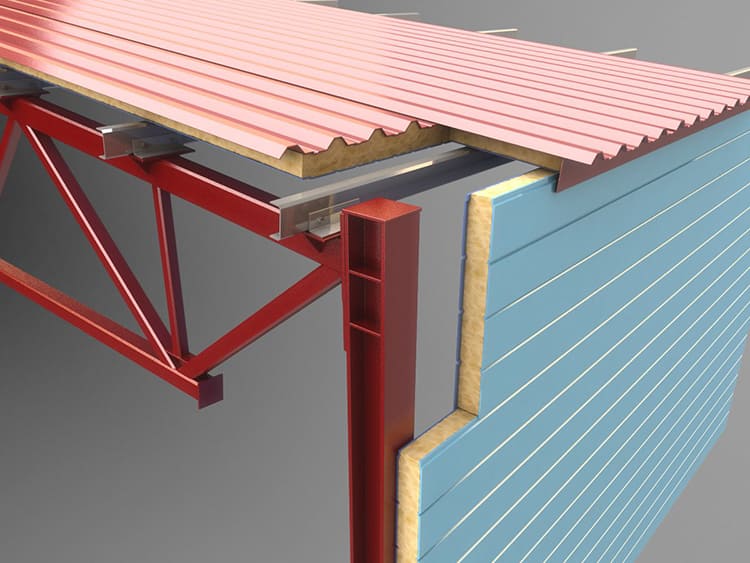

Общая схема монтажа сэндвич-панелей
Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.
Подготовительные работы
Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.
Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

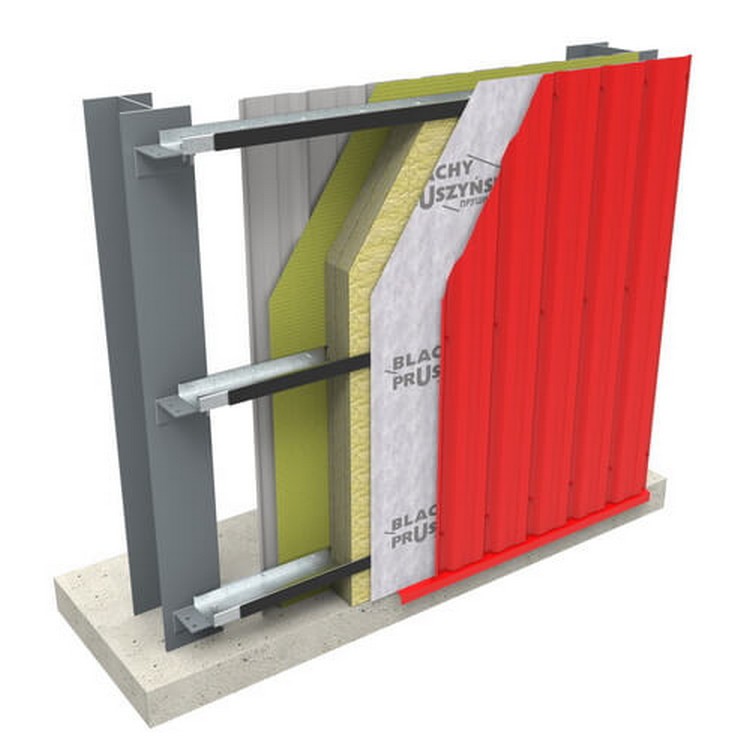

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.
Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

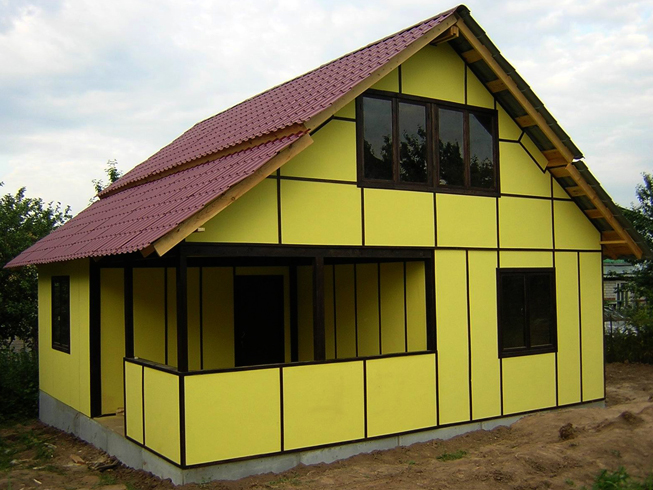

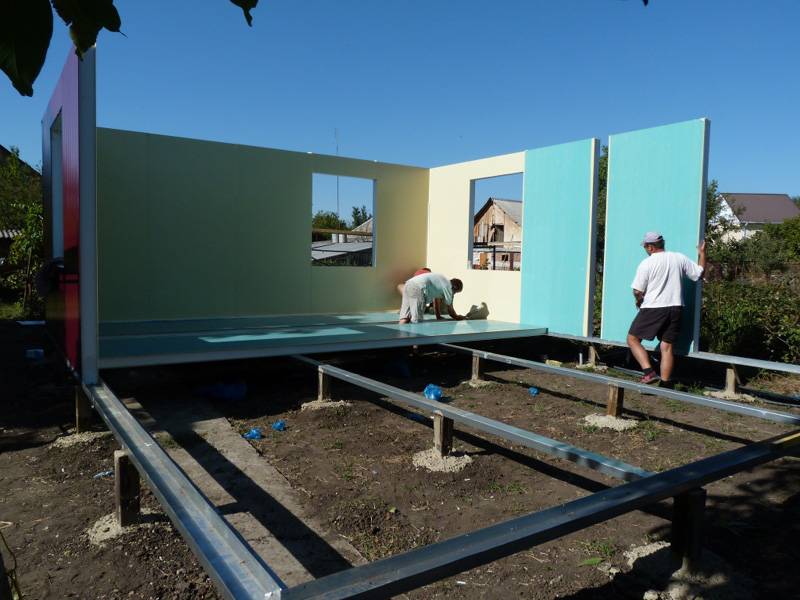

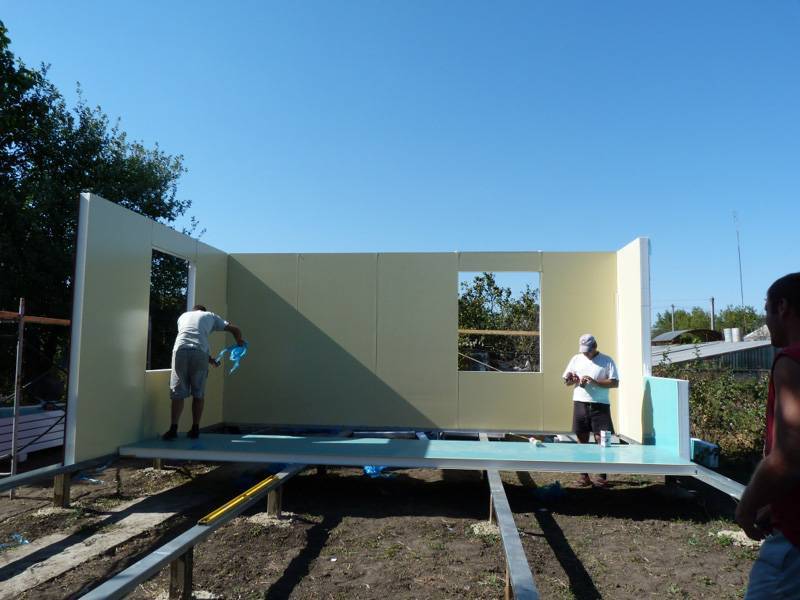

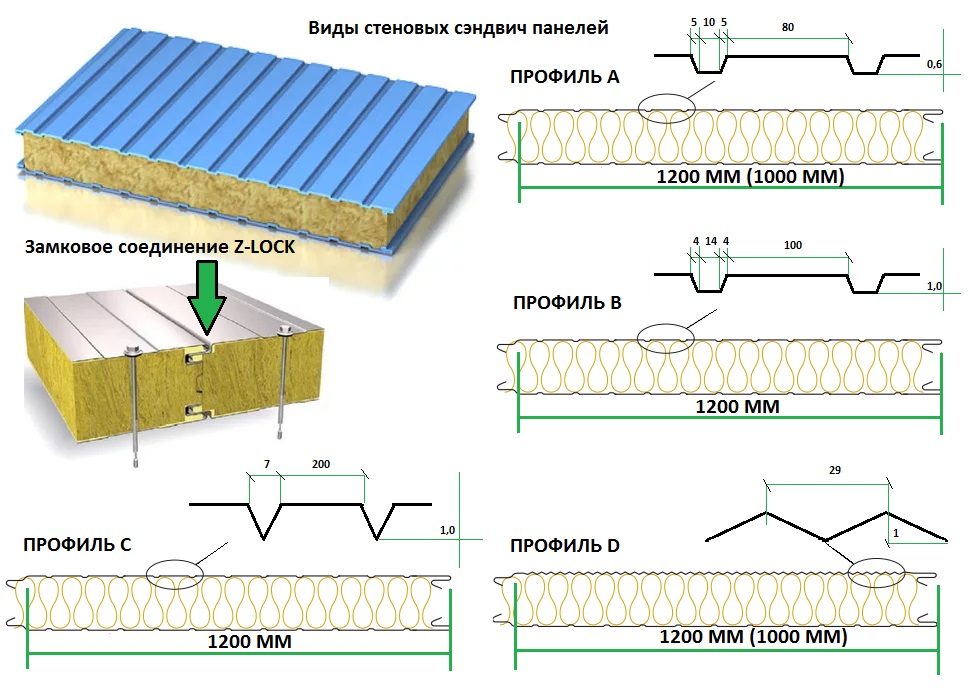

Горизонтальная и вертикальная установка стеновых панелей
Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

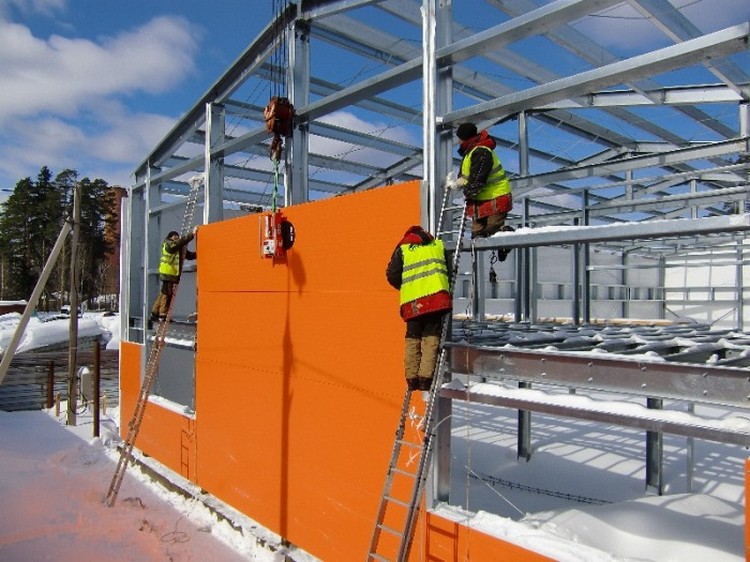

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков. Панели временно фиксируют с помощью струбцин
Важно не пережать плиты. Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек)
При этом от края сэндвич-панелей отступают не менее 3 см
Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз. Снимают струбцины. Приступают к монтажу следующего ряда панелей.
Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм. Впоследствии стыки оформляют нащельниками
Впоследствии стыки оформляют нащельниками.
Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.
Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.
Монтаж кровельных панелей
Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.
Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.
Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

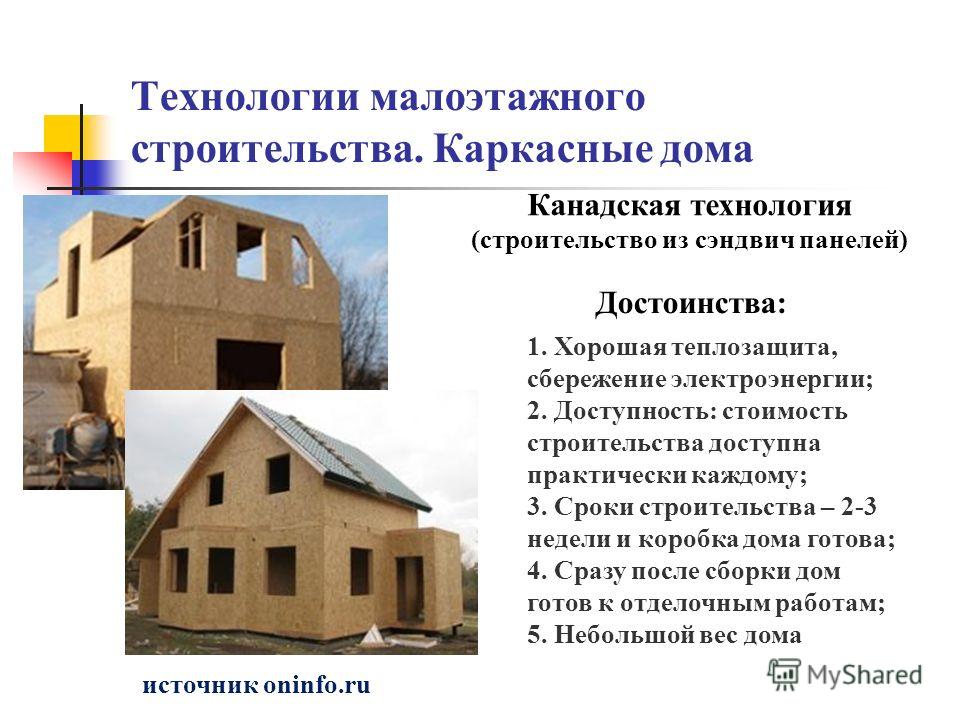

Описание преимуществ технологии и материала
Итак, сэндвич-панели – это относительно новый строительный материал, на основе которого разработана целая технология возведения зданий. К примеру, пользуется популярностью строительство магазинов из сэндвич-панелей от компании Агрострой. А все потому, что технология не требует значительного вложения денежных средств, так как себестоимость сэндвич-панелей очень невысокая. Особенно, если сравнивать этот материал с такими материалами, как кирпич, железобетон, деревянные блоки.
Кроме того, эксплуатационные затраты тоже крайне низки. Но вот надежность и практичность зданий, возведенных из сэндвич-панелей, достаточно высока. Более того, вид у готового строения получается очень эстетичным при том, что скорость возведения очень высока. Теперь не придется ждать несколько лет, чтобы получить готовое здание.
Стоит отметить, что здания из сэндвич-панелей отличаются прекрасными шумоизоляционными свойствами. Поэтому здания можно возводить даже около автострад и железных дорог – никакой шум внутрь помещения проникать не будет. Еще они хорошо сохраняют тепло, поэтому можно будет существенно снизить траты на газ и электроэнергию в период отопления. Все потому, что материал сам по себе обладает отличными характеристиками и со временем не усаживается. При этом монтировать его предельно легко и быстро. Ведь толщина одной панели составляет всего сто миллиметров, что сопоставимо с кирпичной кладкой в шестьсот миллиметров по теплоизоляционным характеристикам.
Учитывая, что сэндвич-панели имеют незначительную толщину, а, следовательно, стены здания тоже не будут слишком толстыми. За счет этого можно увеличить полезную площадь, что очень актуально для торговых помещений. К слову, малый вес материала подразумевает использование фундамента облегченного типа. Этот фактор тоже позволяет ускорить процесс строительства и снизить расходы на материалы. Тем более, что для доставки панелей не придется нанимать специализированный транспорт и заказывать детальное исследование грунта.
Когда здание готово, то его можно окрасить с обеих сторон – это тоже отличная возможность отказаться от проведения дополнительных работ по отделке. При этом внутренние и внешние стороны материала имеют антикоррозийное и декоративное покрытие. Панели отличаются стойкостью к механическому и химическому воздействию.
Очень важным является то, что процесс строительства можно выполнять в любое время года. И погода в этом случае не имеет никакого значения. Материал не боится влаги и мороза так же, как палящего солнца. При этом срок службы готового здания часто достигает сорока лет даже в условия резких температурных перепадов.
Сэндвич-панели являются экологичным материалом, который отвечает всем санитарным нормакм
Это особенно важно, когда речь идет о возведении медицинских учреждений и предприятий пищевой промышленности.. За счет всех этих преимуществ сэндвич-панели нашли свое применение в строительной индустрии. Особенно часто этот материал применяют при возведении складов, гаражей, промышленных и подсобных помещений, и, конечно, магазинов, о чем уже говорилось выше

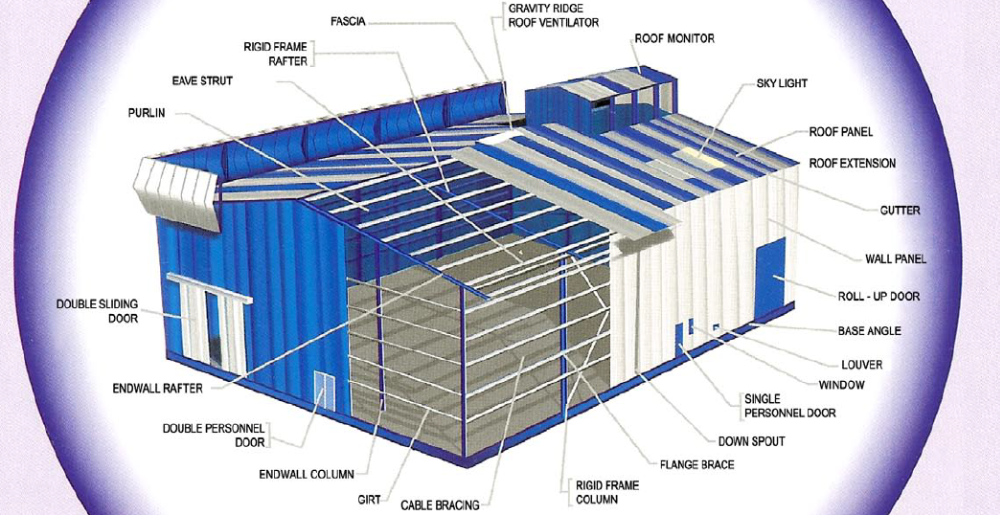

Особенно часто этот материал применяют при возведении складов, гаражей, промышленных и подсобных помещений, и, конечно, магазинов, о чем уже говорилось выше.
За счет всех этих преимуществ сэндвич-панели нашли свое применение в строительной индустрии. Особенно часто этот материал применяют при возведении складов, гаражей, промышленных и подсобных помещений, и, конечно, магазинов, о чем уже говорилось выше.
Монтаж кровельных сэндвич-панелей: последовательность действий
Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.
Тщательное соблюдение технологии является обязательным при выполнении монтажаФОТО: rusolymp.ru
Подъём панелей и укладка в проектное положение

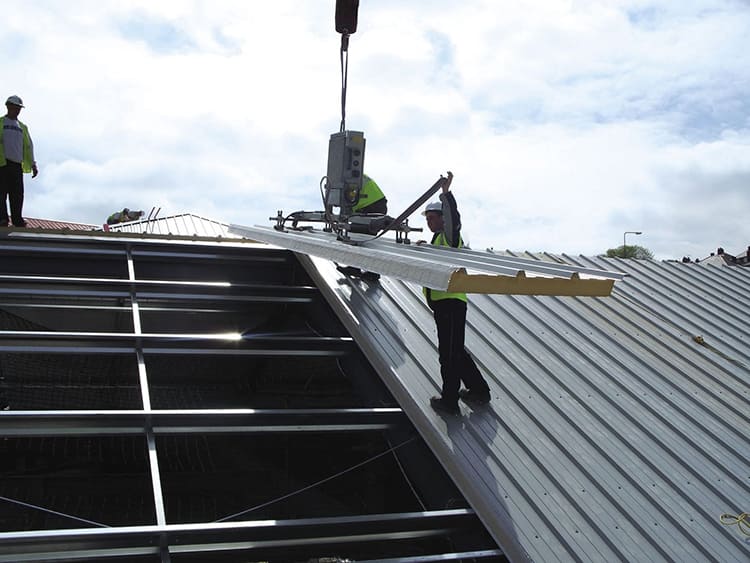

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.
Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата
Для подъёма сэндвич-панелей используется специальное оборудованиеФОТО: static.tildacdn.com
Поперечный стык

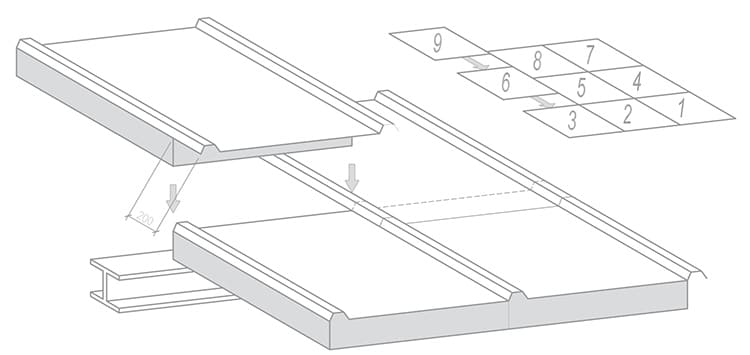

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.
Поперечная стыковка элементовФОТО: mpcomm.ru
Продольный стык
Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.
Стык требует тщательной герметизацииФОТО: pmstroi.ru
Крепление

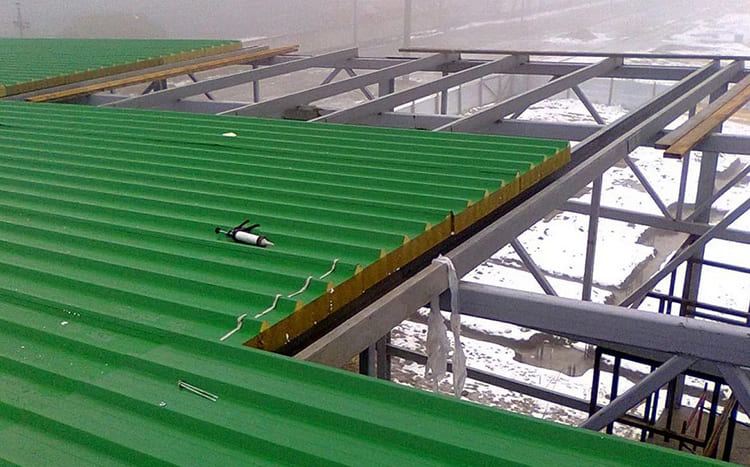

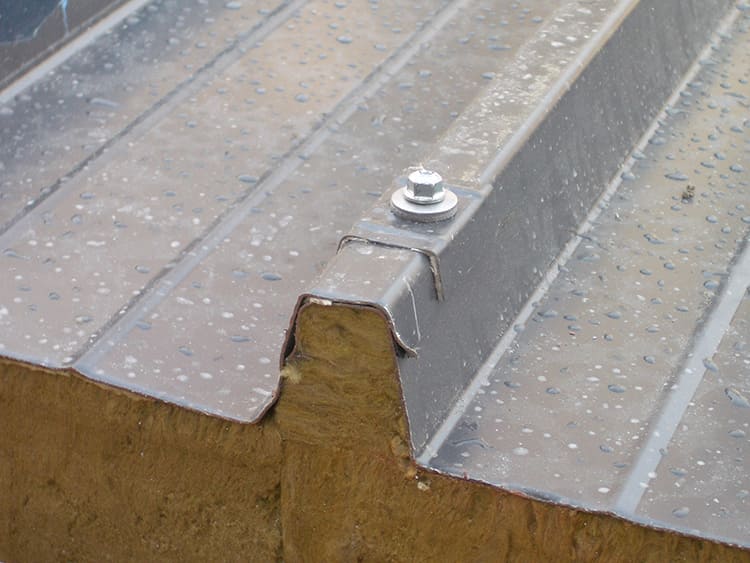

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.
Все элементы следует надёжно зафиксироватьФОТО: sandwich-panel.by

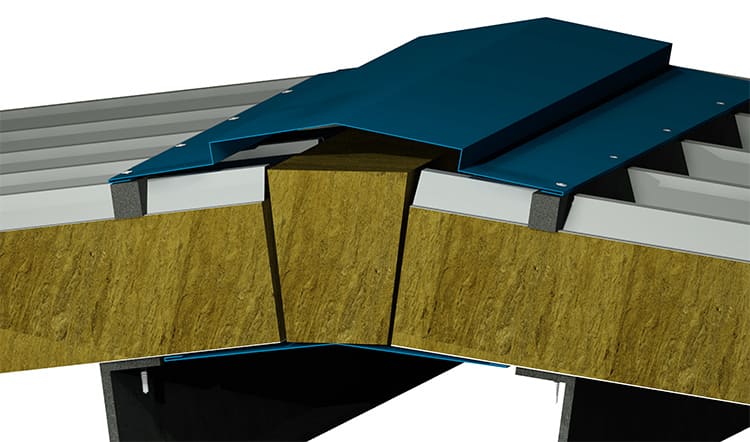

Монтаж фасонных элементов
С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.
Доборы обеспечат достаточный уровень герметичностиФОТО: rsp.spb.ru
Проекты зданий
Чтобы здание было введено в эксплуатацию, нужно составить и подать в соответствующие инстанции грамотный, соответствующий действующим нормам проект. Сделать его самостоятельно сложно, но если ознакомиться с документацией, вполне возможно.

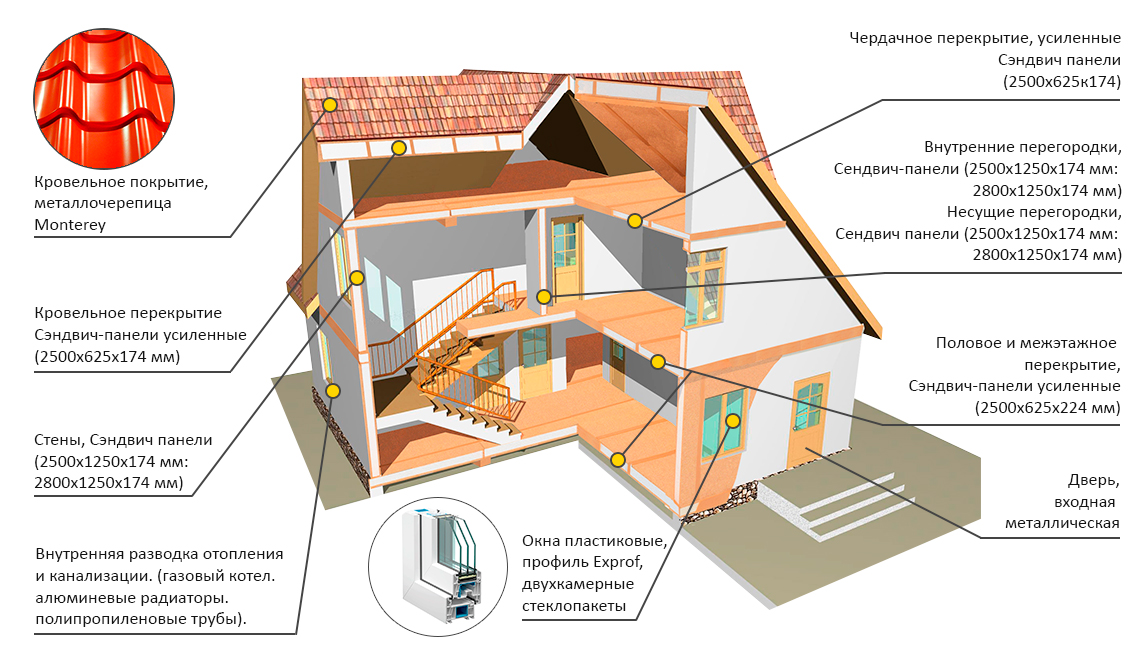

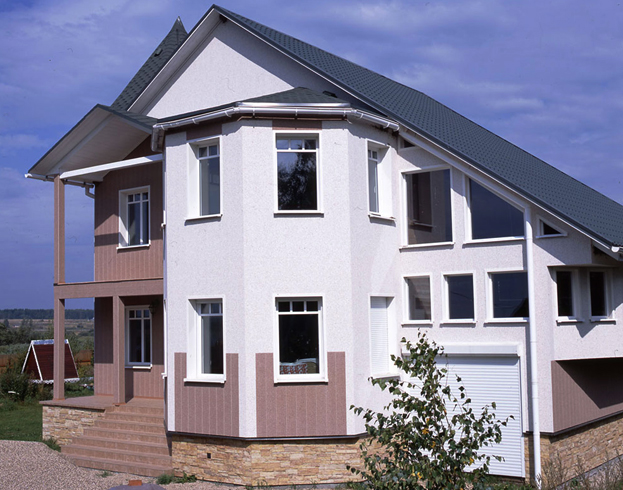

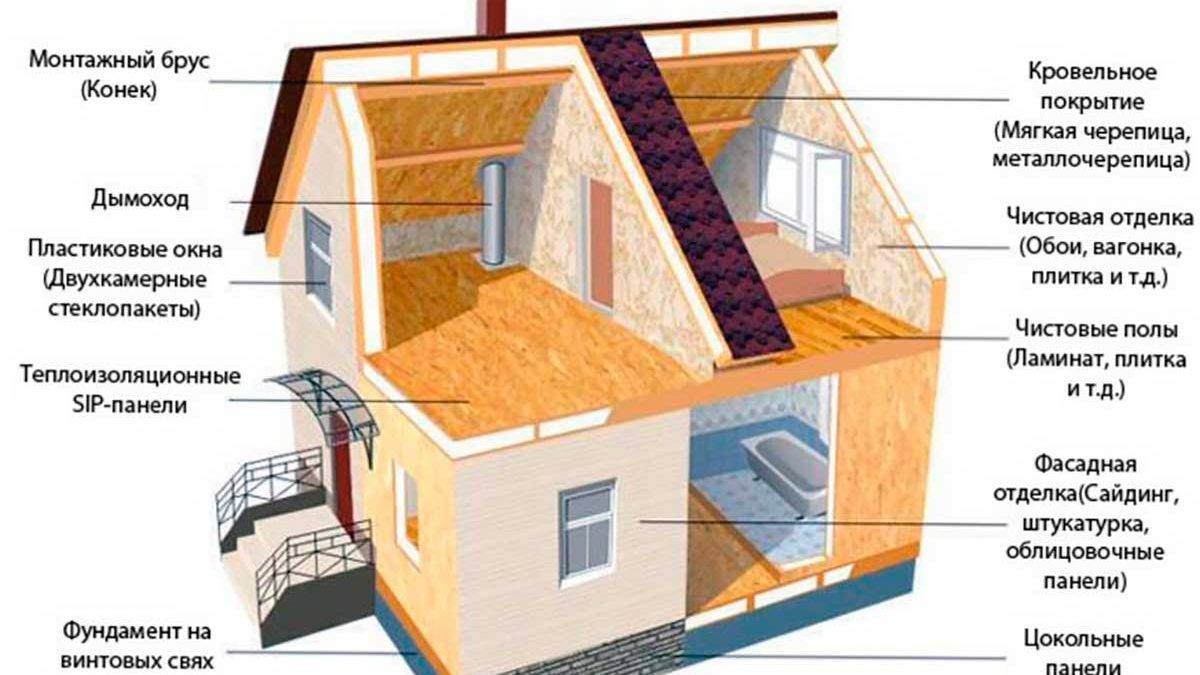

Из сэндвич панелей можно спроектировать и построить жилые дома высотой до трех этажей, здания с мансардой и жилым чердаком, бытовки, сараи, летние кухни, банные комплексы и гаражи. Если в вопросах планирования возникают трудности, лучше обратиться в специализированную организацию, которая сделает и согласует пакет проектной документации.
Виды
Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам;Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы;Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью
Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат
Подведем итоги

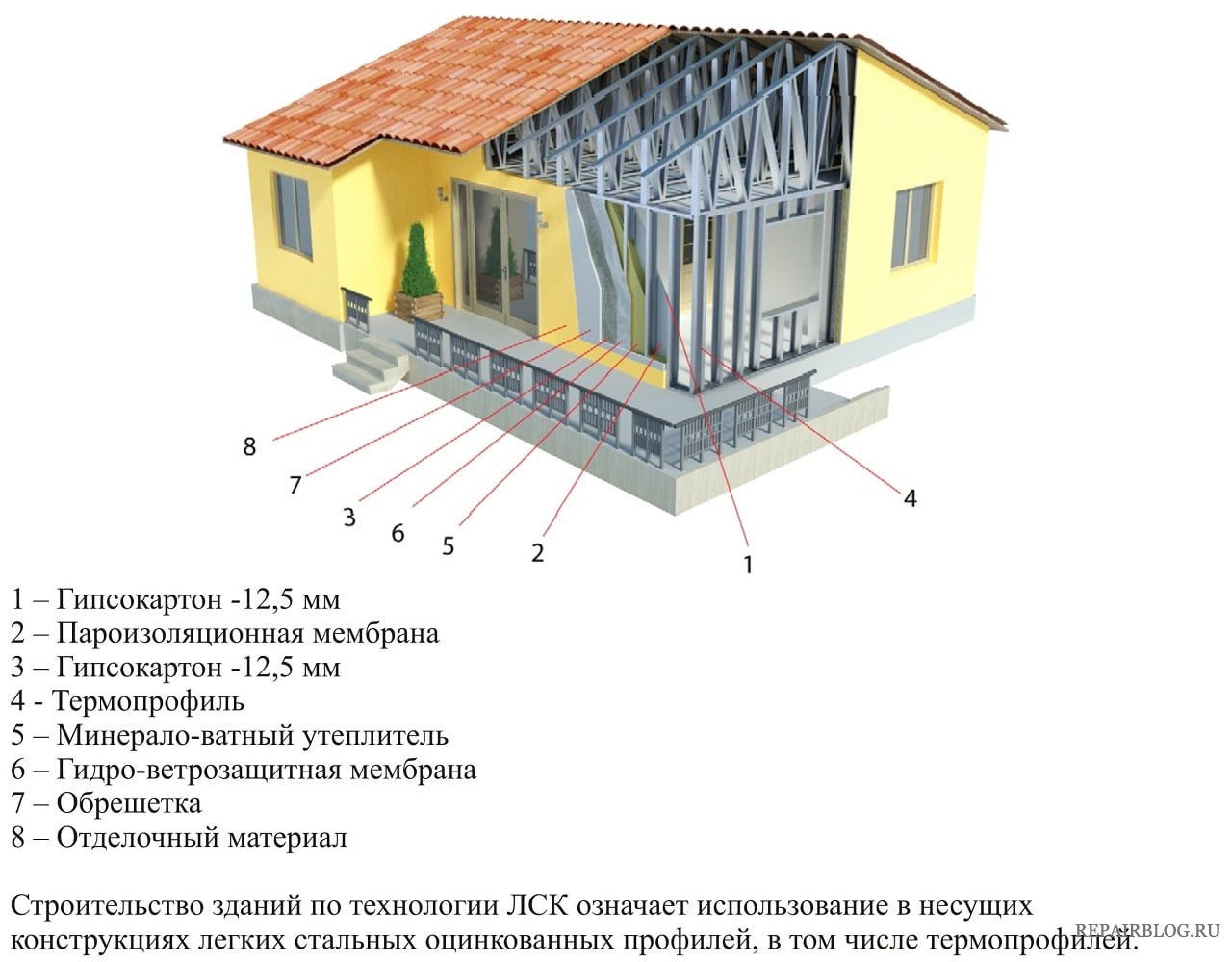

Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.
Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.

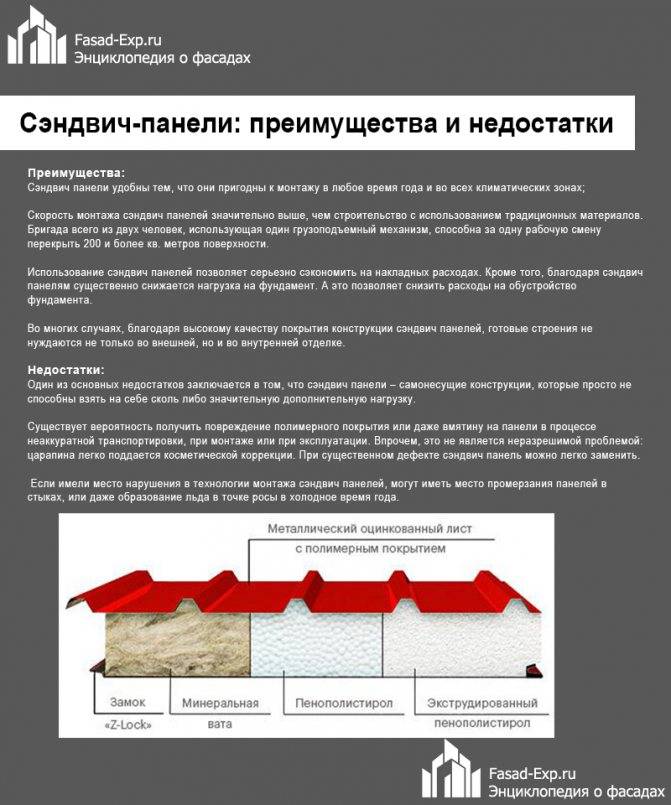

Плюсы и минусы
Начнем с минусов – SIP панели склонны к косметическим повреждениям, они не могут выдерживать значительные дополнительные нагрузки. Панели из пенополистирола не пожароопасные, но выделяют при горении токсичный газ. Опасность есть для многоквартирных домов. Если сравнить с деревом по горючести – конкретных отличий нет.
Строительство с использованием СИП панелей производятся в любой период времени. Соблюдается гигиена и охрана окружающей среды. Если их применение не требует дополнительной отделки, без дополнительной нагрузки на фундамент возможно использование в пищевой промышленности. В целом, использование сэндвич панелей помогает сократить сроки строительства и сэкономить деньги.
Панели сэндвич используются для покрытия крыш любого размера: от больших площадей до небольших зон, как веранды, беседки, террасы и патио.
Преимущества сэндвич панелей
- Эффективность. Панели сэндвич интегрируют изоляцию с экструдированным полистиролом, который может достигать 140 мм толщины, в зависимости от потребностей места установки. Согласно данным производителя модель сэндвич панели улучшают эффективность использования энергии на 17%, без ущерба его декоративного значения. Система соединения «папа-мама» предотвращает утечку тепла зимой и охлаждения летом, так как имеются тепловые мосты.
- Экологически чистый материал. Несмотря на то, что изолятор синтетического происхождения, все это компенсируется деревянными покрытиями. Древесина удерживает диоксид углерода как пробка, из окружающей среды и, кроме того, потребляет мало энергии в процессе преобразования.
- Универсальная канадская система. Может использоваться как кровельное покрытие любого типа здания, подходит как по размеру, так и в дизайне на уровнях изоляции.
- Есть выбор. В каталоге представлены покрытия на любой вкус, цвет, белый или с отделкой из дуба, ели, ореха, каштана, винтаж и под старину.
- Устойчивые и декоративные. Предлагает варианты внутренней обшивки способной придать безупречный современный вид.
- Горючесть. В случае с сэндвич панелями – присутствует гипсокартон, замедлитель горения, и кроме того, обеспечивает теплоизоляцию и изолирует от постороннего шума.
- Емкость носителя.
- Защита изоляции от механических повреждений.
- Защита от атмосферных агентов.
- Барьер против пара с положительными свойствами ядра, т.е. теплоизоляции, звукоизоляции и защиты внутренних частей от коррозии.
- Высокая несущая способность с малым весом.
- Отличная воздухонепроницаемость.
- Возможность быстро поднять сложные конструкции без подъемного оборудования.
- Установка в неблагоприятных погодных условиях.
- Ремонт или замена в случае повреждения.
- Длительный срок службы с низкими затратами на техническое обслуживание.
- Огнестойкость панелей с наполнителем из минеральной ваты.
Недостатки
Сэндвич-элементы имеют следующие ограничения:
- Деформация от воздействий высоких температур, сильного солнечного света.
- Искажение под нагрузкой элементов, имеющих жесткую сердцевину.
- Низкая тепловая мощность.
Преимущества по экономии энергии, изоляции и экономики делают СИП панели подходящим продуктом для реформирования и восстановления. Области применения разнообразны. Незначительный вес, удобство в обращении и приспособляемость ко всем типам крыш и полов все это говорит о функциональности панелей по сравнению с другими системами постройки здания.
Технология изготовления сэндвич панелей
Технологический процесс производства сэндвич панелей состоит из следующих операций:
- Установка первого листа оболочки на ровную чистую поверхность;
- Нанесение полиуретанового клея;
- Установка утеплительного слоя поверх клея;
- Нанесение полиуретанового клея на слой утеплителя;
- Установка второго листа панели;
- Удержание всей конструкции под давлением до полного высыхания слоев.
Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.
Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.
Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.
За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.
Технологический порядок выполнения работ
Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой. Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.
Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.
После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.
Специальное оборудование для изготовления сэндвич панелей
В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.
Соединение сэндвич панелей между собой
Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.
Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.
Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!
https://youtube.com/watch?v=QU6Axk0uNEk

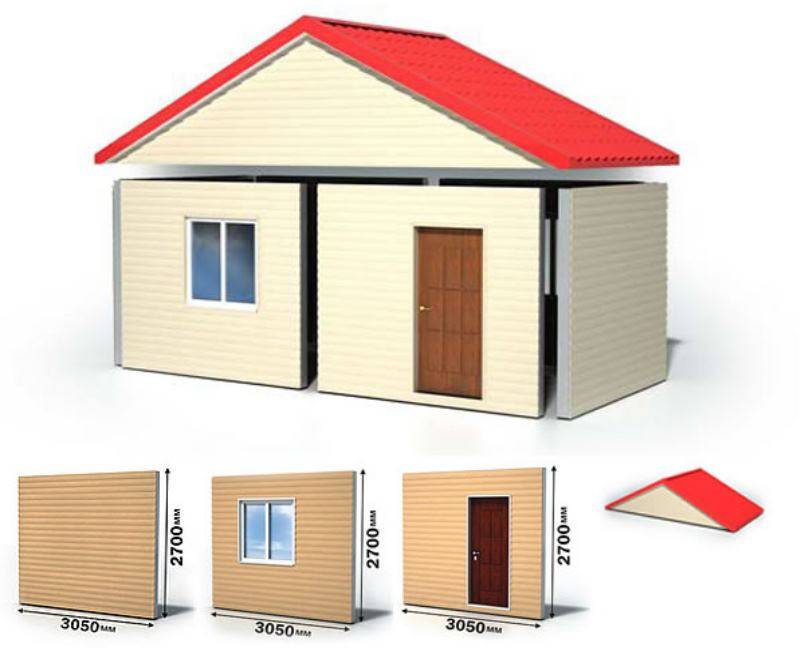

Дома из сэндвич-панелей отличаются высокой скоростью возведения, легкостью монтажа и хорошей теплоэффективностью. Некоторые умельцы добавили к перечню плюсов и экономичность, наладив самостоятельное производство термоплит. Реально ли сделать качественные сэндвич-панели своими руками? Дельные советы и пошаговые инструкции изготовления приведены в статье.
Материалы, расходники и инструменты
Чтобы монтировать перегородки из указанного материала, необходимо подготовить такие инструменты:
- заклепочник;
- дрель;
- шуруповерт;
- сверла;
- насадки для отверток и шестигранных головок;
- перфоратор;
- ножницы по металлу (желательно подготовить и левые, и правые);
- электролобзик;
- лазерный нивелир;
- циркулярная пила;
- пистолет для применения герметика.
Если же панель покрыта бетоном или основание для крепления сделано из него, то лучше использовать анкерные болты. Если же монтаж будет происходить в местах, где установлены деревянные поверхности, то надо воспользоваться шурупами или саморезами.
