Особенности выбора доводящего механизма
Предусмотрены нормы того, как правильно установить доводчик на входную массивную металлическую дверь здания. Они определяют эксплуатационные усилия для доводящих дверных устройств и отвечают европейским стандартам. Соответственно, чем выше класс доводчика, тем больше его мощность.
- Устройства самого высокого класса надежности предназначены для стальных бронированных дверных конструкций;
- Механизмы низкого класса предназначены для дверей с полотном из легкого материала;
- Для обычных дверей используются доводящие приспособления 3-5 класса надежности.
Поэтому перед тем, как выбрать доводчик в строительном магазине для входной металлической двери, необходимо учесть все нюансы: саму конструкцию дверного блока, вес полотна, условия эксплуатации, проходимость и пр.
Например, даже если дверная конструкция имеет относительно небольшой вес, но период эксплуатации будет подвергаться значительным ветровым нагрузкам, то необходимо покупать доводчик самого высокого класса надежности.
Но только на мощность этого приспособления ориентироваться не стоит. Не во всех случаях приобретение дорогостоящего изделия с высоким классом прочности и надежности является оправданным. Например, если использовать мощный доводчик для дверных блоков, выполненных из поливинилхлорида, он будет создавать на петли двери дополнительную нагрузку. Соответственно фурнитура будет изнашиваться быстрее. При этом пластиковое полотно будет открываться тяжело, доставляя дискомфорт людям в процессе эксплуатации конструкции.
Также при выборе доводящих механизмов для обустройства входных блоков, сопряженных непосредственно с улицей, необходимо обращать особое внимание на устойчивость изделия к минусовым температурам. На отечественном рынке строительных материалов представлены разные модели, отличающиеся своими эксплуатационными характеристиками. Поэтому можно подобрать доводчик для эксплуатации в любом температурном режиме – от «минус 45º» до «плюс 70º»
Поэтому можно подобрать доводчик для эксплуатации в любом температурном режиме – от «минус 45º» до «плюс 70º».
Виды доводчиков
Независимо от физического принципа работы (пружина, пневматика, гидравлика), все устройства делят на три вида:
- Внешние верхние.
- Скрытые внутри дверного полотна.
- Напольные скрытые.
Скрытые внутри полотна механизмы чаще всего устанавливают уже при производстве дверей. И они поступают в продажу в собранном виде.
Напольные скрытые доводчики устанавливают в основном на стеклянные двери общественных зданий – в супермаркетах, кинотеатрах. Сам механизм скрыт под половым покрытием, на виду лишь рычаг привода.
Механизмы каждого вида отличаются по мощности усилия. На небольшую дверь подбирается легкий доводчик. Также, в продаже есть доводчики даже для тяжелых гаражных ворот.
Особенности выбора
При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа
Классификация по мощности механизма
Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.
Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.
Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

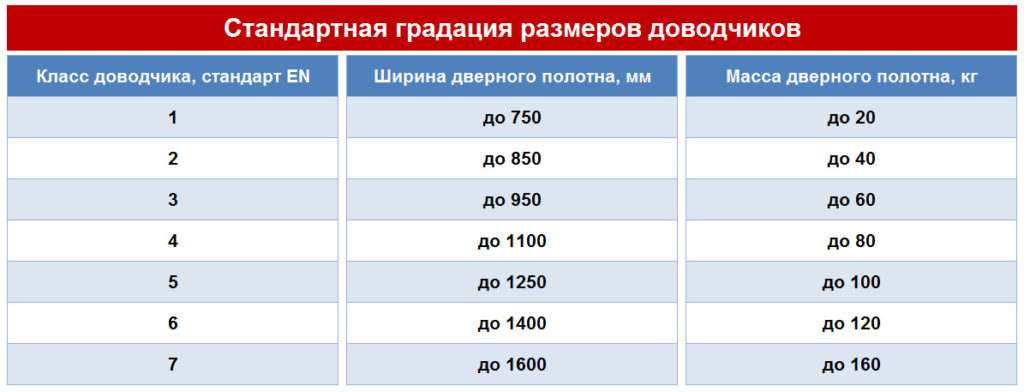

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна
Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.
Наружная или внутренняя дверь
Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.
При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.
Виды монтажа рычажного доводчика

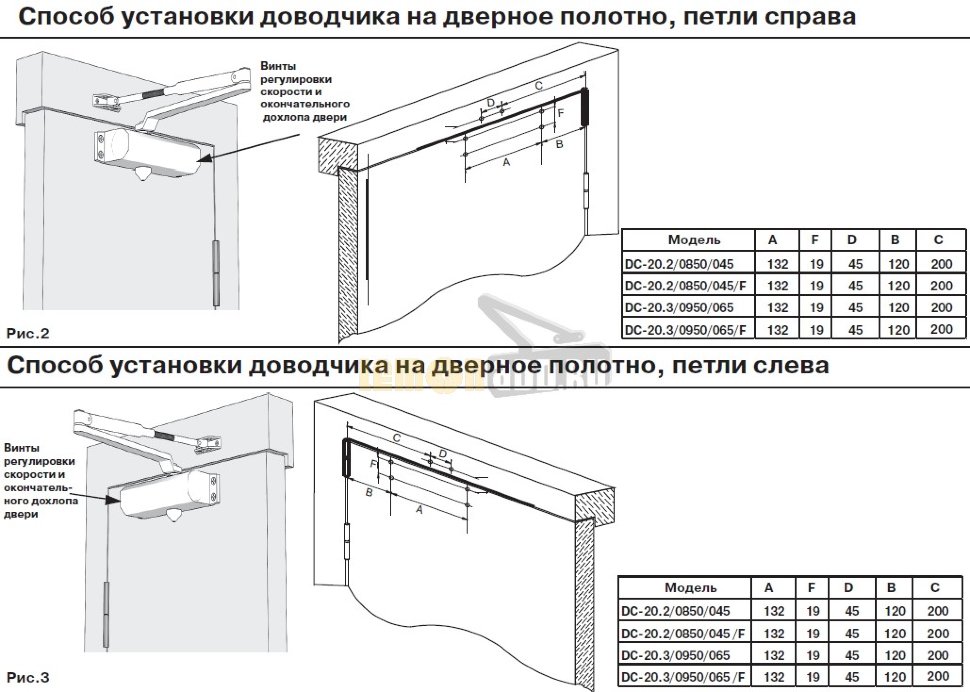

Монтаж доводчика двери: пошаговое руководство

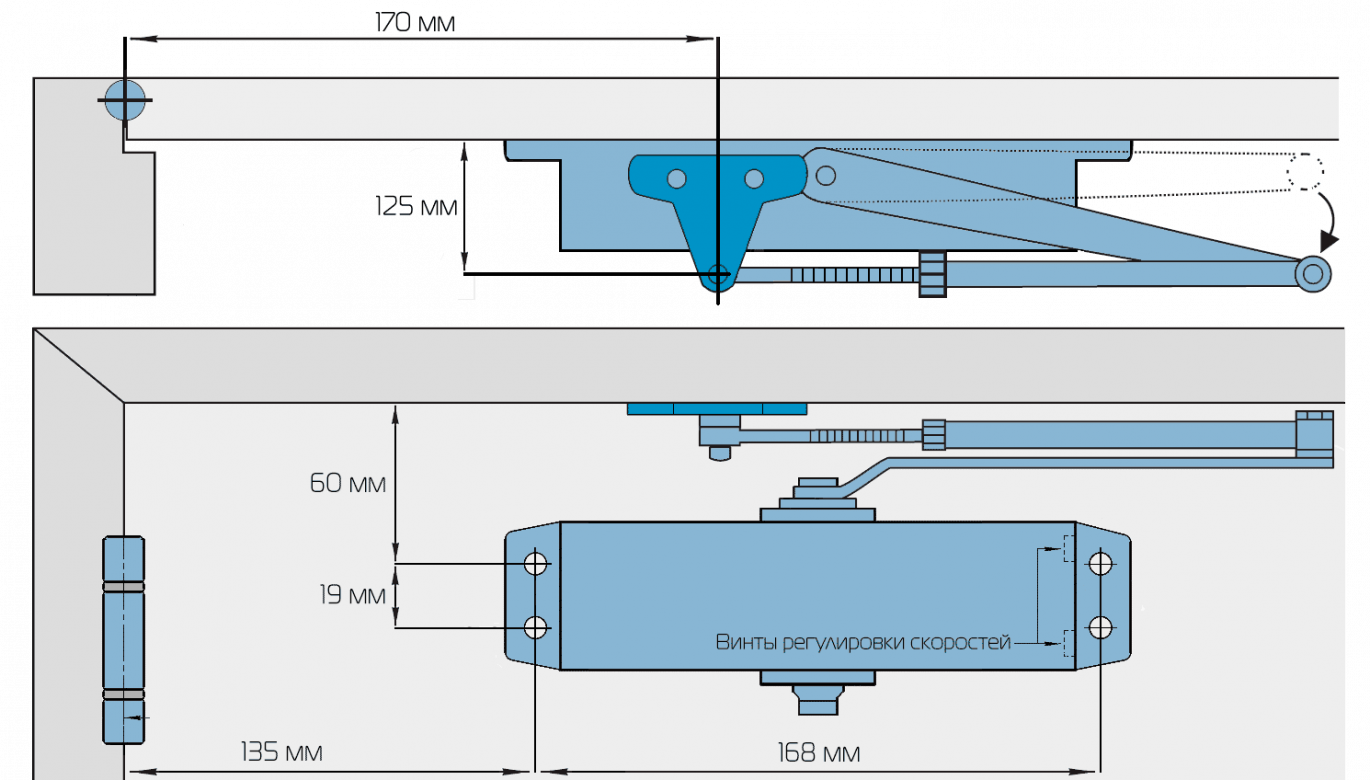

Стандартная установка

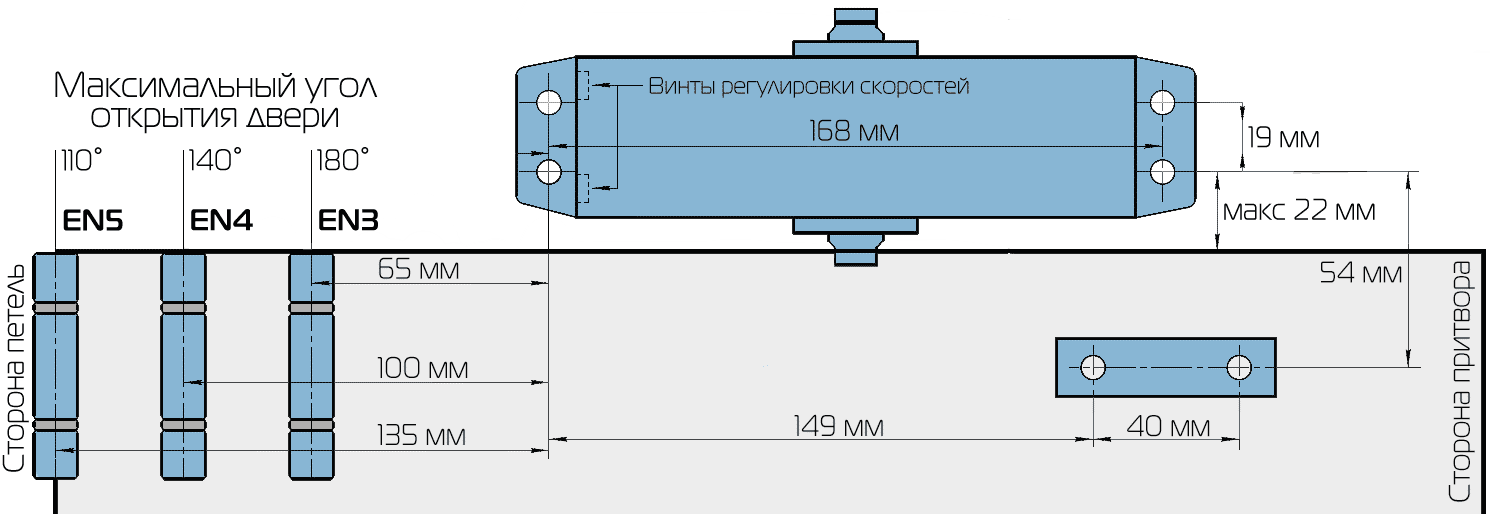

Параллельная установка
Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.
При выборе доводчика, отдавайте предпочтение устройствам без запаса мощности, иначе открывать дверь будет затруднительно. Механизмы класса 3-5 устанавливают на межкомнатные и стандартные уличные двери. Для входных дверей лучше подбирать доводчики, рассчитанные на различные диапазоны температур.
Доводчики подбираются в зависимости от типа двери и ее функций. Сейчас можно найти устройства различные по дизайну, конфигурации, типу конструкции и усилию закрывания. Делятся они на классы с маркировкой от EN1до EN7
При выборе обращают внимание на ширину и массу двери. Если параметры отвечают различным классам, для установки выбирают доводчик более высокого класса
Также есть отличия по месту установки:
Классификация доводчиков
В соответствии с мировой стандартизацией EN1154 доводчики на двери подразделяются на семь классов EN1-EN7 в зависимости от усилия закрывания, которое способны создавать. Чтобы понять, какой доводчик подойдет на ту или иную дверь, требуется знать ширину и массу дверного полотна. При несоответствии двух обязательных параметров одному классу, выбирается устройства более высокой классификации. Например, ширина дверной створки в мм соответствует классу EN3, а вес — EN5, рекомендуется установка доводчика 5 класса, так как более слабое усилие 3 класса не справится с нагрузкой.
В продаже представлены механизмы для самостоятельного закрывания, которые относятся как к одному классу (в маркировке указывается одно цифровое значение, например, EN1), так и к нескольким (в маркировке цифровое значение указывается через дефис, например, EN1-3). Второй вариант является более практичным и удобным, так как существует возможность регулировать скорость закрывания створки в зависимости от погодных условий, но по сравнению с механизмами одного класса такие устройства стоят значительно дороже.
Способы монтажа
Какие моменты нужно учитывать
Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.
В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.
Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.
Это интересно: Металлочерепица Супермонтеррей — размеры листа, обрешетка, монтаж
Установка своими руками
В стандартный комплект входят:
- сам доводчик;
- механизм регулируемой рычажной тяги;
- метизы для крепежа;
- схема монтажа.
Установку фурнитуры в зависимости от типа выбранного устройства и конструкции двери выполняют на дверное полотно или на коробку внутренним или наружным способом.
Важно
При монтаже удобно иметь перед глазами схему. Её удобно прикрепить к полотну скотчем.. Внутренний метод наиболее распространён и позволяет использовать доводчики, не предназначенные к работе в морозы и непогоду
Все действия должны производиться по монтажной схеме:
Внутренний метод наиболее распространён и позволяет использовать доводчики, не предназначенные к работе в морозы и непогоду. Все действия должны производиться по монтажной схеме:
- Сначала проводят разметку поверхности и высверливание необходимых отверстий, не забыв о возможных нюансах конкретного типа механизма. Есть модели, у которых регулировочные винты устанавливаются по направлению к петлям двери.
- Закрепляют механизм.
- Устанавливают рычажную тягу, представляющую собой связанные резьбовым соединением элементы. Позже можно будет установить необходимую длину рычага, отрегулировав угол открытия двери до 90 градусов.
- Если все действия были проведены по схеме, после установки дверь будет исправно работать и плавно закрываться.
Сколько стоят доводчики для входной двери – обзор цен
Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:
| Модель | Производитель | Характеристики |
| Доводчик №4S | «Нора-М» | Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус. |
| DC-20.3/0950/065-A1-W | «Apecs» | Для левых и правых створок. Вес – 1.2 кг. |
| Ls-22Silver | «Rezident» | Выдерживает нагрузку 40 кг. Морозоустойчив до -35°. |
| РДП-6 | Рандисс | Подходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С. |
Предлагаем узнать мнение пользователей о некоторых моделях:

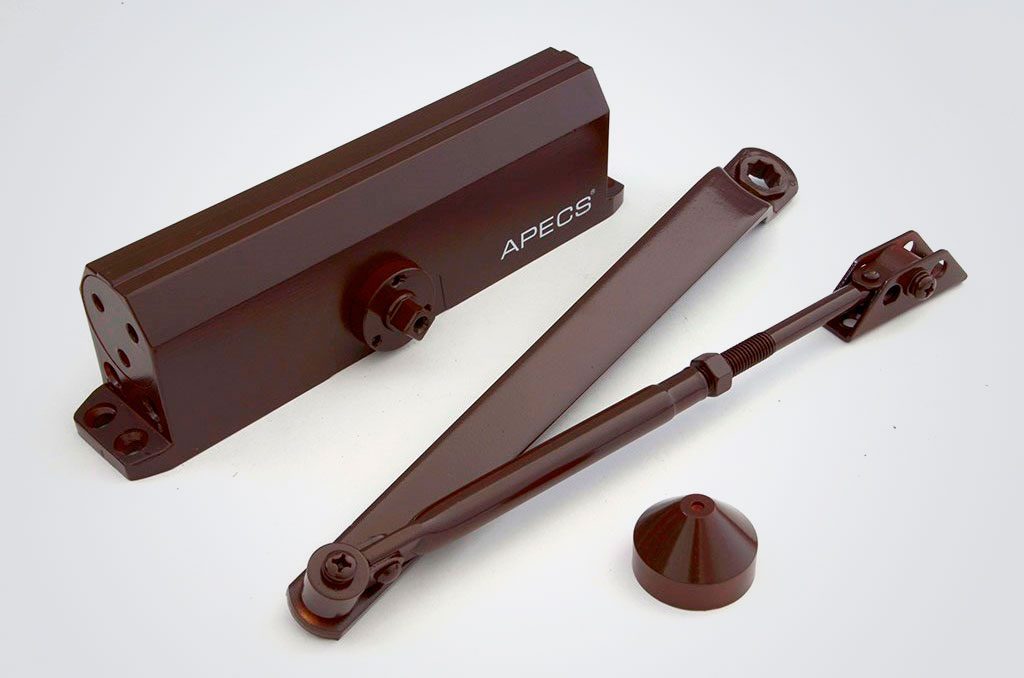

доводчик дверной Apecs
доводчик дверной морозоустойчивый Koral HD-132
Watch this video on YouTube
Стандартная и верхняя установки
Стандартная установка
Верхняя установка
Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.
Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.
Правила монтажа дверного доводчика
- Вы верно выбрали модель доводчика для веса Вашей двери
- Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
- После установки доводчик не будет упираться куда-либо, например, в стену
- Доводчик и рычаг будут установлены на ровную поверхность
Алгоритм установки доводчиков дверей своими руками
- Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение “Стандартная установка”). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5. От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.
- Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
- Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
- Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным”башмаком” и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к “телу” доводчика специальным винтом, идущим в комплекте поставки. Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
- Далее Вам необходимо отрегулировать длину прутка с крепежным “башмаков”, чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к “телу” доводчика, к прутку с “башмаком” — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с “башмаком” после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно. Если вышеперечисленные условия соблюдены, то соедините части рычага.
- Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно: — Через полмесяца после установки проверьте затяжку шурупов и винтов — Обязательно проводите сезонную регулировку скоростей “доводки” и “закрывания” при изменении температуры на 10-15 градусов Цельсия — Обязательно соблюдать правила эксплуатации доводчиков
Нюансы нестандартной установки
Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:
- Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
- Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
- Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
- Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.
Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.
Общие сведения об устройстве дверных доводчиков
Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.
Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:
1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.
Схема работы доводчика с реечной передачей момента и гидравлическим контуром
- При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
- Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезе
Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.
Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.
Видео: устройство и схемы установки доводчика с реечным механизмом
2. Доводчики с кулачковым механизмом
Схема доводчика с кулачковым механизмом
На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.
Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.
Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.
В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:
Доводчик с открытым двухколенным рычажным механизмом
Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом — слайдерной системы
Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.
Как выбрать?
Производители представляют на рынке широкий выбор демпферных изделий
Как выбрать доводчик для двери? На какие характеристики обратить внимание?. Все изделия, которые представлены в магазинах, должны иметь сертификат, в том числе и CERTIFRE, документ, который подтверждает, что модель может быть использована на противопожарных дверях
Сертификат EN1154 указывает на то, что конструкция выдерживает 500 тыс. режимов «открыть/закрыть»
Все изделия, которые представлены в магазинах, должны иметь сертификат, в том числе и CERTIFRE, документ, который подтверждает, что модель может быть использована на противопожарных дверях. Сертификат EN1154 указывает на то, что конструкция выдерживает 500 тыс. режимов «открыть/закрыть».
В характеристиках указывается EN, показатель нагрузки на рабочий механизм. Он определяется цифрами от 1 до 7. Каждой цифре соответствует определённый вес, ширина полотна, максимальный и минимальный угол открытия и закрытия. Чем тяжелее дверь, тем показатель выше. Прежде чем выбрать доводчик на входную дверь, рекомендуется изучить следующую таблицу:
| EN | Ширина полотна (см) | Вес (кг) |
| 1 | 75 | 20 |
| 2 | 85 | 40 |
| 3 | 95 | 60 |
| 4 | 110 | 80 |
| 5 | 125 | 100 |
| 6 | 140 | 120 |
| 7 | 160 | 160 |
Для межкомнатной двери или входа в офис, кабинет, достаточно приобрести доводчик EN 1-3. Для входа из подъезда в квартиру используют изделия EN 4-5. Для подъезда, ворот частных домов и металлических калиток выбирают EN – 6-7. Обязательно учитывают разновидность изделия, уличную или домашнюю.
При выборе принимают во внимание следующие моменты:
сторона упора; левая или правая; рекомендуют использовать системы с функциями правого и левого открытия;
механизм доводчика; рычажная, скользящая, гидравлическая тяга;
способ крепления; сверху, снизу, скрытый; для раздвижных створок, для маятниковых дверей;
присутствие таких функций, как регулировка угла закрытия и открытия, угол притормаживания;
размеры конструкции;
количество закрываний;
цвет изделия;
важно для дизайна помещения.
Чтобы выбрать доводчик для стеклянной двери, принимают во внимание традиционные характеристики. Если вход находится в помещении частого использования, то выбирают конструкции с режимом 1 млн
открываний.
Обычно используют конструкции для нижнего или скрытого крепления в петли. Если створки раздвижные, то приспосабливают линейный механизм. Если створки маятниковые, то выбирают соответствующую напольную конструкцию.
Металлическое полотно, которое устанавливают в подъездах, во дворах частных домов, отличается большим размером и весом. Для таких изделий приспосабливают доводчики EN 7. Зачастую, требуется две системы, чтобы надёжно удерживать и контролировать дверь.
В зависимости от требований к амортизационным конструкциям, рекомендуют изучить рейтинг производителей доводчиков для входной двери:
- Dormakaba;
- Tantos;
- Hormann;
- Нора;
- Maxbar.
Производители представляют модели различных конструкций для любых типов дверей. Перед выбором изучают характеристики систем, способ монтажа, эксплуатационный срок изделий. Не рекомендуется ставить упор, который удерживает ход полотна. На нём не висят, принудительно не закрывают. Доводчики могут выходить из строя.
Регулировка дверного доводчика своими руками
Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.
Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.
Во-вторых, регулировка крайне актуальна в период смены сезонов
Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года
В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще
Если подтянуть механизм, проблема исчезнет
В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
В-третьих, корректировать устройство необходимо в случае неполадок
Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность
Фото с сайта dveridoma.net
А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.
Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.
Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.
Выбираем скорость движения двери
У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.
На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.
Важно
Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.
Устанавливаем дохлоп
Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.
Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.
Калибруем открытое положение
Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.
Фото с сайта xn--56-6kch4danr.xn--p1ai
Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.
Это интересно
Если дверь открывается не настолько широко, фиксация не сработает.
Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».
Видео «Регулировка доводчика двери своими руками»
Особенности некоторых моделей
Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.
«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.
Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.
«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.
Источник
Как устанавливать дверные доводчики
Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.
Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.
Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.
Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам.
Как установить самый простой пружинный доводчик
Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег
Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег. Достаточно купить подходящую пружину и крепежные элементы, и установить их. Один конец крепится к дверной коробке, а другой к полотну. На этом монтажные работы заканчиваются. Основная сложность состоит в том, что здесь пружину по силе стягивания также нужно подбирать опытным путем, как и в первом варианте.
Усовершенствовать механизм и тем самым расширить функционал доводчика можно дополнительно установив амортизатор. Он будет служить для замедления движения двери и смягчения удара при закрывании.
Амортизатор представляет собой две герметичные камеры скрепленных между собой. Между ними стоит перепускной клапан. В одной из камер в спокойном состоянии механизма находится масло. Когда амортизатор растягивается, а дверь открывается, масло перетекает с одной камеры в другую. После окончания движения, когда рука отпускает дверь, в работу вступает сила пружины, которая давит амортизатор в обратную сторону. В это время масло под давлением медленно перетекает назад в первую камеру, а створка плавно закрывается.
В том случае, если найти подходящий амортизатор не получилось, вместо него можно взять самый простой велосипедный насос. С использованием его механизм будет работать практически так же.
Сделать механизм своими руками можно с использованием и других материалов, но два описанных способа самые простые и смотреться будут неплохо. Если выполнить все работы правильно, то конструкция сможет прослужить долго. А самое главное то, что затраты будут практически незаметны.
Верхние
Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.
В этом классе есть разновидности, отличающиеся по способу передачи усилия:
- Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
- Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
- Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.
Напольные
Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.
Скрытые
Это механизмы рычажного типа с корпусом, полностью утопленным внутрь дверного полотна. Наружу выступает только рычаг, крепящийся на раму. Для их установки подходят двери толщиной не менее размера устанавливаемого корпуса и имеющие полость внутри. Маломощны, поэтому не способны закрывать тяжелые конструкции.
