Достоинства сборных колодцев из ЖБИ
При планировании строительства систем водоотведения внимание уделяется многим параметрам, от которых зависит надежная эксплуатация инженерных сетей. Дренажный колодец из железобетонных колец практически по всем техническим параметрам превосходит аналогичные изделия из кирпича, бетона, древесины и пластика
У собранных из ЖБИ дренажных колодцев имеются такие достоинства и преимущества:
- Высокая прочность. Изделия устойчивы к экстремальным вертикальным и горизонтальным нагрузкам, которые возникают из-за сезонных подвижек грунта.
- Целостность конструкции. Герметичность достигается особыми уступами на краях колец и использованием надежных уплотнителей. В неустойчивых грунтах фрагменты шахты соединяются сваркой.
- Устойчивость к влиянию агрессивной среды. Бетон невосприимчив к кислоте и щелочи, которые содержатся в некоторых типах грунта. Налет и ил не разъедают этот материал. Им не интересуются насекомые и грызуны.
- Быстрый срок возведения. При использовании экскаватора монтаж шахты занимает всего несколько часов. При этом качество готового сооружения гарантировано.
- Длительный срок эксплуатации. Это очень ценное качество, которое ценят частные застройщики и крупные подрядчики, так как ремонт систем отвода стоков является довольно существенной проблемой.
- Простота обслуживания. Оно заключается в периодической замене фильтра, очистке стен шахты от осадка и налета.
Кольца изготавливаются методом вибропрессования с использованием прочной стальной арматуры. Благодаря этому в готовых изделиях отсутствуют полости и щели, которые могут ослабить забетонированный колодец.
Следует остановиться и на минусах сборной шахты. К ним относится значительный вес колец, предполагающий аренду грузового транспорта и подъемных приспособлений. Из этого вытекает и необходимость обустройства подъездных путей к месту проведения монтажа. Слабым местом бетонной шахты являются стыки фрагментов, из которых она собрана. Их укрепление влияет на скорость и стоимость монтажа.
Устройство дренажных колодцев
В отношении элементов этих сооружений действуют определенные правила погрузки и разгрузки, транспортировки и хранения. Связано это с тем, что изделия имеют довольно внушительный вес и размер. Нарушение правил обращения с ЖБИ может привести к их деформации, разрушению или получению серьезной травмы. Как правильно обращаться с железобетонными плитами, можно посмотреть на видео. Это поможет избежать досадных ошибок при строительстве дренажной системы.

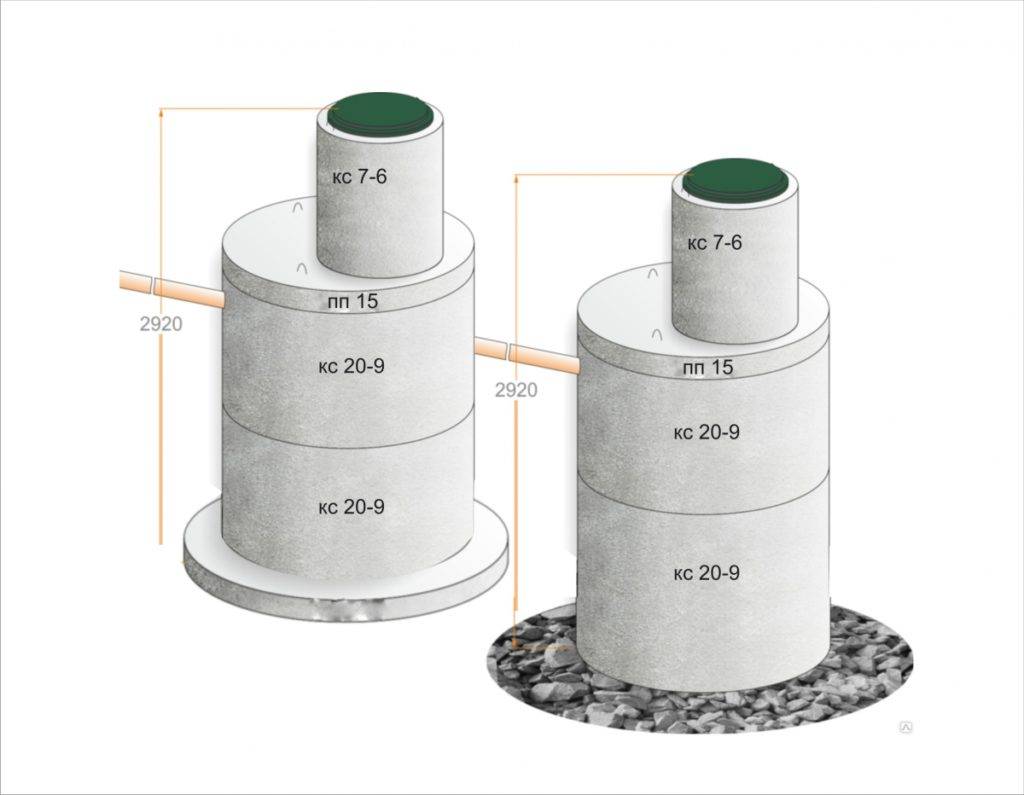

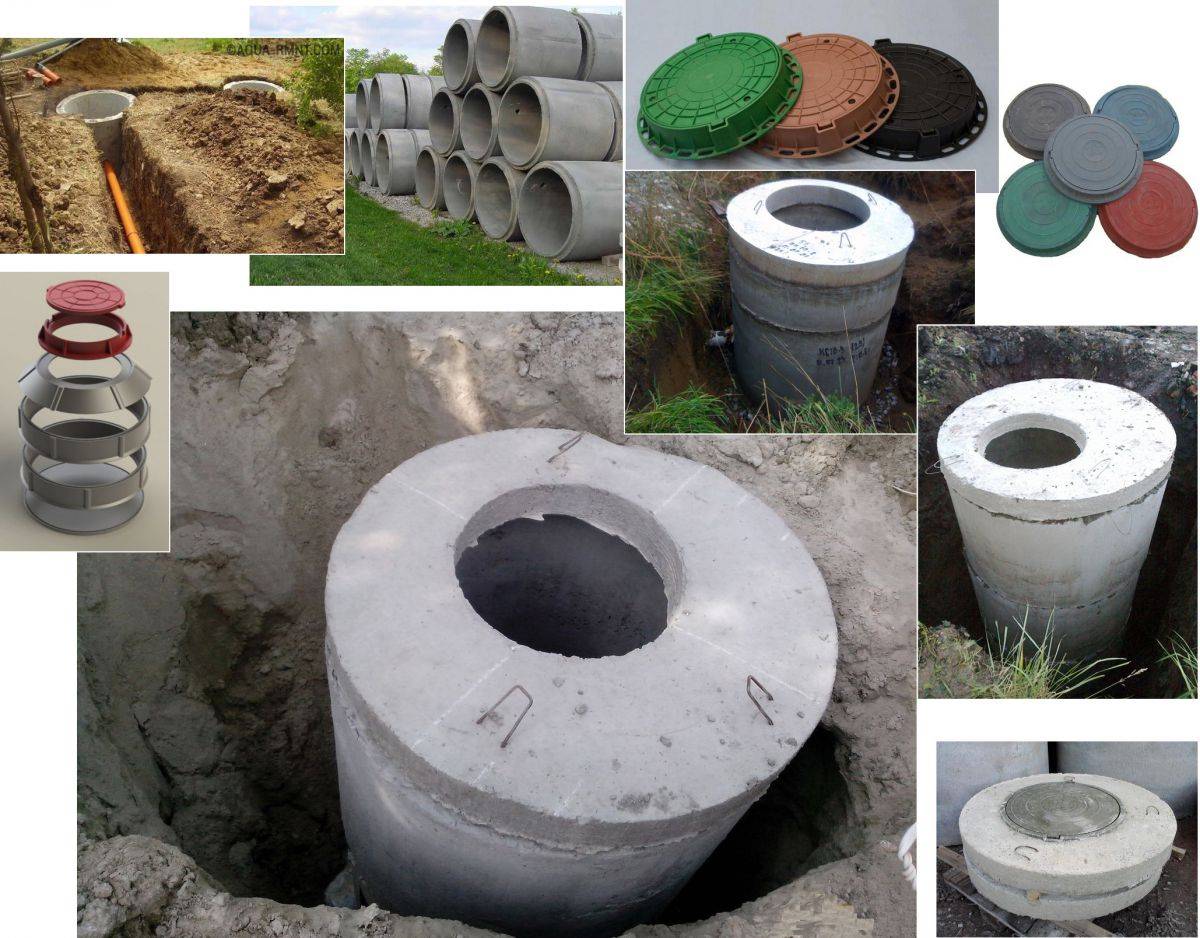

Рассмотрим, как устроен дренажный колодец:
- Стеновое кольцо. Это основной элемент, служащий основой шахты. Стандартное изделие имеет высоту 900 мм и толщину стенок 70 мм. По желанию заказчика высота увеличивается до 1800 мм. Внутренний диаметр варьируется в пределах 700-2000 мм. Наиболее часто используются ЖБИ формата 900х900 мм. Края изделий оборудованы выступами и выемками, обеспечивающими надежное соединение, предотвращающее боковое смещение.
- Доборное кольцо. Эти детали имеют аналогичные стеновым кольцам параметры по ширине. Высота составляет 10 см, 20 см и 30 см. Доборные фрагменты предназначены для достижения заданной высоты шахты без проведения внеплановой выемки грунта.
- Опорная плита. Служит основанием для сборной шахты. Имеет круглую или квадратную форму и кольцевую выемку для фиксации колец. Плита устанавливается идеально ровно, чтобы достичь абсолютной герметичности сборной шахты.
- Плита перекрытия. Представляет собой круглую железобетонною плиту, идеально совпадающую с формой стенового или доборного кольца. Предназначена для прочного и герметичного закрытия бетонной шахты. Для свободного доступа к внутренней части колодца в плите перекрытия имеется люк диаметром 600 мм.
- Дорожная плита. Укладывается поверх опорной плиты с упором на грунт. Предназначена для принятия нагрузки от автотранспорта на обочине или проезжей части.
- Крышка люка. В зависимости от места расположения дренажного колодца применяются обычные крышки или изделия, обеспечивающие полную герметичность после установки. Для отвода выделяющегося газа крышки оборудуются отверстиями для отводных патрубков. Изготавливаются из железобетона, композитного полимера или чугуна.
Если шахта имеет значительную глубину, то для ее строительства целесообразно использовать кольца со стальными скобами на внутренней части. Это значительно облегчит проникновение в колодец для проведения различных работ.
Достоинства сборных колодцев из ЖБИ
Бетон является прочнейшим строительным материалом, из которого возводят такие сооружения, как плотины, мосты и многоэтажные здания. Уже это свидетельствует о том, что ЖБИ отличаются прочностью и соответствуют всем требованиям, которые предъявляются к инженерным конструкциям различного назначения. Для изготовления колец для колодцев используется цемент марки М400-М600, мелкий гранитный щебень и тяжелый кварцевый песок. Раствор заливается в формы, где при воздействии вибрации и давления происходит его застывание. Устойчивость к сжатию достигается применением каркаса из стальной сетки и арматуры 12 мм.
Преимущества таких изделий очевидны:
- Длительный срок эксплуатации. При соблюдении технологии изготовления и сборки шахта из колец может успешно выполнять свои задачи на протяжении 100 лет. Все, что нужно для поддержания конструкции в рабочем состоянии, — периодическая чистка и восстановление целостности стыков.
- Биологическая и химическая инертность. Бетон не теряет своих свойств от воздействия химически активных веществ и органики. Грызуны и насекомые не интересуются этим материалом и не могут нанести ему никакого урона.
- Экологическая чистота. Это важный фактор, который учитывается при строительстве колодцев для воды. Бетон не выделяет вредных веществ независимо от температуры, наличия в воде щелочи и кислот.
- Простота и высокая скорость сборки. При наличии землеройной и подъемной техники колодец можно собрать в течение одного рабочего дня. В труднодоступной местности сборка шахты может проводиться вручную.
- Монолитность конструкции. Целостность шахты достигается выступами и выемками на краях колец, использованием долговечного прокладочного материала и стальных скоб, стягивающих кольца между собой.
- Наличие замурованных в стенки стальных ступеней, облегчающих спуск в шахту и выполнение различных регламентных работ.
Сегодня появилась возможность изготовления составных частей дренажных колодцев на заказ. Так, производитель может сделать кольцо с уже готовыми технологическими отверстиями нужного диаметра, отлить опорную и несущую плиты любой конфигурации, что позволяет соорудить колодезный люк, лучше всего подходящий под дизайн местности.
Упомянув достоинства шахт из ЖБИ, следует остановиться на их недостатках. К ним относится значительный вес и хрупкость изделий. Кроме того, для работы спецтехники необходимо оборудовать подъездные пути и подготовить строительную площадку.
Строительство дренажного колодца вручную
Такое решение принимается в силу финансовых причин или отсутствия возможности использования землеройной техники. Во всех случаях необходимы простые, но надежные подъемные устройства, тали и лебедки. Выбор способа строительства зависит от типа грунта и глубины погружения колодца.
В глинистых и устойчивых грунтах возможен открытый способ монтажа. Это подразумевает проведение всего комплекса работ, включая установку опорной плиты и качественную изоляцию стыков
Проводится монтаж открытого типа так:
- Роется котлован. После достижения заданной глубины выполняется выравнивание и уплотнение его дна. Обустраивается подушка из песка толщиной 30-40 см.
- На дно котлована укладывается опорная плита. Проводится ее тщательное выравнивание и закрепление на подушке.
- В кольцевую выемку опорной плиты укладывается уплотнитель. Это может быть герметик, битум или цементный раствор. С помощью ручного подъемника устанавливается первое кольцо.
- По мере установки стеновых колец проводится заделка стыков и засыпка песочной гильзы.
- Устанавливается плита перекрытия и люк. Заканчивается засыпка и уплотнение песчаной гильзы. Местность вокруг колодца выравнивается и оформляется различными насаждениями.
Стыки заделываются ПВХ тканью, брезентом или армирующей сеткой. Для прочности соединения его герметизация проводится с обеих сторон кольца.
Сложнее и дольше проводить монтаж шахты в неустойчивом грунте, где стенки ямы постоянно осыпаются. В этом случае дно колодца изготавливается в последнюю очередь.
Закрытое строительство колодца проводится так:
- Отрывается яма глубиной 100 см. В нее аккуратно опускается железобетонное кольцо. Проводится его выравнивание.
- Поверх ямы укладываются 2 толстые доски или стальные балки. На них надвигается следующее кольцо. После нанесения на край нижнего фрагмента гидроизоляционного материала направляющие аккуратно сдвигаются в стороны, пока кольца не соединятся.
- Проводится подкапывание под соединенными деталями до тех пор, пока их верхний край не опустится ниже уровня земли на 5-10 см. После этого процесс повторяется.
- При достижении грунтовых вод работа приостанавливается. На дно шахты укладывается гидроизоляционный материал, поверх которого насыпается гравий, плотно прижимающий края ткани к внутренней поверхности шахты.
- Проводится укладка арматуры и заливка на дно колодца бетонного раствора толщиной не менее 10 см. Так построенный резервуар изолируется от грунтовых вод.
Горловина шахты закрывается крышкой и проводится обсыпка ее внешних стен. В работе поможет просмотр обучающего видео.
Технология сборки дренажных колодцев
Перед тем как обустраивать территорию сточными и дренажными системами, проводится комплекс мероприятий по исследованию грунта, определению рельефа местности и составлению проектной документации. При планировании канализации для отвода бытовых стоков необходимо соблюдать правила размещения колодцев.
Они должны быть построены на таком отдалении от:
- скважины или колодца для воды — 50 м;
- плодовых деревьев — 3 м;
- огорода, парника, цветника — 10 м;
- жилого дома — 5 м;
- водоема любого типа — 30 м.
Только после составления схемы и согласования ее с представителями СЭС можно приступать к работе. При строительстве неглубокого колодца из 1-2 секций без днища, работу можно провести вручную. Этот метод заключается в подкапывании и извлечении грунта из-под колец с последующей установкой новых фрагментов.
Однако такое решение применимо только в тех случаях, когда предполагается монтаж 1-2 неглубоких дренажных колодцев. Когда предстоит установка нескольких таких сооружений и отрывка десятков метров траншей, лучше арендовать землеройную и погрузочную технику. Вложенные средства окупятся сжатыми сроками и высоким качеством выполненных работ.
Технология обустройства дренажной системы состоит в следующем:
- Проводится разметка местности в соответствии с проектом.
- Экскаватором отрываются траншеи для труб и котлованы для колодцев.
- Дно отрытых ям расчищается от корней деревьев и крупных камней. Выполняется выравнивание и трамбовка грунта.
- Проводится обустройство подушки для укладки изделий в канавы и ямы.
- Укладываются опорные плиты. Выполняется их тщательное выравнивание и фиксация в заданном положении.
- На крепежные элементы опорной плиты наносится уплотнитель. Это может быть битум, цементный раствор или специальный герметик для бетона.
- Последовательно устанавливаются стеновые и доборные кольца. Их стыки герметизируются и защищаются различными листовыми материалами. В пучинистых грунтах элементы шахты стягиваются стальными скобами.
- После корректировки высоты колодец накрывается плитой перекрытия.
Устанавливается люк и крышка. Проем вокруг шахты заполняется смесью гравия и песка.
Способы откачки воды
Идеальный вариант отвода жидкости из водосборника – подключение к централизованной системе слива жидкости. Однако на приусадебных участках такой способ откачки невозможен. Приходится мастерить сточный трубопровод, по которому вода самотеком уходит за границы дачного участка.
Важно определиться с местом сброса, будь то овраг или какой-нибудь водоем, и согласовать его с местными властями. Если слив не происходит естественным путем, по мере наполнения шахты колодца, то прибегают к принудительной откачке воды
Для этого необходим электрический насос, который можно погружать в емкость
Если слив не происходит естественным путем, по мере наполнения шахты колодца, то прибегают к принудительной откачке воды. Для этого необходим электрический насос, который можно погружать в емкость.
Насос для откачки воды с поплавком из накопительных дренажных колодцев
К насосу прикреплен на маленьком тросе поплавочный датчик, который реагирует на уровень наполняемости резервуара, и приводит насос в движение. Эффективность насосного оборудования зависит от мощности агрегата и степени загрязненности откачиваемой жидкости.
В колодце с ливневой водой могут скапливаться крупные мусорные отходы. Это необходимо учитывать при покупке насоса. Если из накопителя откачиваются грунтовые воды, то потребуется агрегат попроще, который способен справиться с твердыми частичками, меньше одного сантиметра.
Специалисты советуют ежемесячно полностью откачивать колодезную воду, чтобы промывать его основание струей чистой воды под сильным напором
Важно не только правильно установить дренажную систему, но и регулярно ухаживать за ней. Тогда ваш дом, сад и огород будут в полной безопасности
Виды дренажных колодцев
Дренажные колодцы бывают нескольких типов:
- Коллекторные;
- Смотровые;
- Поворотные;
- Поглотительные.
Схема фильтрационного колодца
Поглотительный
Чаще всего на приусадебных участках устанавливают поглотительные колодцы, которые предназначены для осушения территории. Еще такие конструкции называют фильтрующими, так как они позволяют очистить стоки от мусора.
Изготавливаются такие колодцы своими руками довольно просто:
- В первую очередь вырывается яма глубиной не менее двух метров, в диаметре, несколько превышающем диаметр кольца.
- Затем на дно опускаются бетонные кольца, которые устанавливаются одно на другое.
- Далее дно колодца и пространство за наружными стенками надо засыпать гравием.
- В верхней части сооружения выполняется несколько отверстий для подвода труб. Как правило, для этого применяют алмазное бурение отверстий в бетоне.
- Если верхняя секция выше уровня грунта, то ее необходимо обрезать. Наиболее эффективный вариант — резка железобетона алмазными кругами.
- Далее верх колодца нужно застелить геотекстильным полотном и укрыть дерном. (См. также статью Утеплитель для бетона: особенности.)

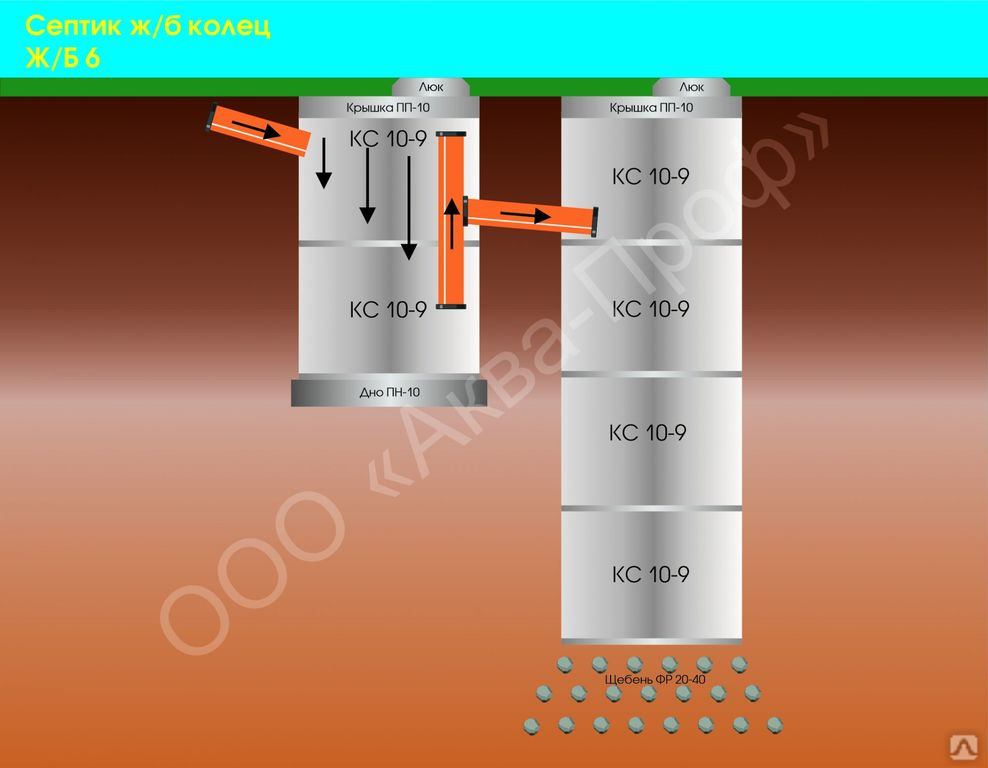

Накопительный дренажный бетонный колодец
Накопительный
Еще такие конструкции называют накопительными. Как не сложно догадаться, они предназначены для накопления воды, поступающей с ливневой канализации, поэтому такие колодцы, в отличие от предыдущих, обязательно должны иметь дно. Для этих целей можно использовать бетонную плиту или выполнить на дне ямы стяжку.
Сама шахта должна быть хорошо герметизирована, поэтому между кольцами, если они соединяются не в замок, используют джутовое волокно, пропитанное смолой. Еще одной особенностью резервуара является то, что он требует постоянного ухода – откачки скопившейся воды специальным насосом. Их можно использовать для отстаивания технической воды.
Инструкция по монтажу во многом схожа с предыдущим колодцем, за исключением упомянутых нюансов. Кроме того, резервуар должен быть установлен ниже уровня залегания всего трубопровода.Как правило, достаточно установки трех колец.
На фото — поворотный колодец
Поворотные
Поворотные колодцы устанавливаются в местах угловых соединений труб дренажной системы. По сути, такая конструкция является смотровой. Устанавливаются они таким образом, чтобы к ним удобно было подводить все угловые, плавно переходящие или крестовые участки трубопровода.
Надо сказать, что потребность в таких конструкциях имеется не только на угловых соединениях, но и на участках, где магистраль протекает с уклоном вниз. В этом случае сооружение позволяет контролировать уровень стекающих вод, а также проверять на исправность участки соединения труб, если такие имеются.
Устройство дренажного колодца из бетонных колец в данном случае предельно простое – достаточно лишь вкопать одно или два кольца и выполнить в них отверстия, через которые будут проходить трубы. Угловые соединения магистралей выполняются в самом колодце.Сверху сооружение должно закрываться люком.
Вот, пожалуй, и все основные нюансы самостоятельного изготовления дренажных сооружений.
https://youtube.com/watch?v=y55kUBfw51s
Коротко о главном
Колодец отличается от скважины прежде всего меньше глубиной, более доступным способом изготовления и обслуживанием. Состоит он из 3 частей – оголовка, ствольной части и водоприемника. В зависимости от типа грунта и глубины водоносного слоя колодцы бывают – ключевыми, шахтными и трубчатыми. Чаще всего применяется 2-ой вариант. Кроме того, различаются их конструкции по модификации водоприемной части на 3 вида – совершенные, несовершенные и с зумпфом.
Максимально точно определить уровень залегания воды можно только путем геодезического бурения, а менее точно – по соседним источникам, специальным картам, растениям и народными способами. При этом копать шахту лучше всего зимой, а место выбирать в соответствии со спецтребованиями. При выборе ж/б-колец необходимо учитывать размеры, соответствие ГОСТу, качество отливки и марку производителя.
Установка колец осуществляется 2-мя способами:
- Поочередным.
- Одновременным.
Обслуживание и ремонт дренажных колодцев
Обслуживание шахты из ЖБИ необходимо проводить не менее одного раза в год, не дожидаясь возникновения проблем с засором труб или переполнения резервуара илом и мусором.
Чистка заключается в откачке воды, удалении осадка со стен, извлечении использованного щебня и песка. После этого засыпается свежий фильтр.
Ремонт необходим в тех случаях, когда наблюдается протечка в стыках между кольцами, их смещение или появление трещин. Во всех случаях шахта полностью осушается для проведения полной диагностики. Проблемы со стыками устраняются штукатурными работами.
Если кольцо сдвинулось, то оно ставится на место после откапывания шахты. Треснувшие кольца меняются полностью. Это довольно тяжелая работа, для которой необходимо привлечение спецтехники, но по-другому колодец не восстановить.
