Как правильно сделать дровокол своими руками: чертежи, фото, инструкции разных типов

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

• Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
• Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
• Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
• Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
• Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
• Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.

Регулировка

Высоты раскола – служит для подстройки вертикального колуна под длину заготовки

Стоит обратить внимание на количество уровней раскола. Чем больше эта характеристика, тем легче работать с дровоколом

В моделях разных производителей конкретные параметры отличаются. Например, одни устройства позволяют менять высоту раскола на 51 см и 105 см, другие – на 55 см; 88 см и 130 см.

Высоты поверхности – дает возможность изменять высоту станины (рамы) под рост оператора, что облегчает использование дровокола и снижает утомляемость. Такая опция особенно полезна для пожилых людей и тех, кто страдает заболеваниями спины.

Классификация дровоколов

Колющие станки в домашнем хозяйстве могут значительно облегчить жизнь. Больше не нужно будет самому раскалывать тяжелые чурки – достаточно подставить колоду дровоколу, и он быстро расколет ее на части. Вам останется лишь собирать и складывать.

Перед изготовлением нужно определиться с конструкцией механизма. Для этого ознакомьтесь с классификацией дровоколов:

• По сфере эксплуатации они могут разделяться на частные или применяемые для больших предприятий.
• По способу закладки дерева устройства делятся на горизонтальные, вертикальные и смешанные.
• В зависимости от типа мотора: бензиновые, электрические, смешанные.
• По методу установки: стационарные и передвижные.
• Тип работы в зависимости от механизма: гидравлический, винтовой (конусный), реечный.

В статье рассмотрим, как сделать своими руками винтовой дровокол. Его конструкция наиболее проста в сборке, поэтому прибор получится дешевым.

С помощью такого станка вы за 2-3 часа заготовите несколько кубометров дров, тогда как, работая вручную, потратите на это 3-4 дня.

Какой дровокол приобрести

Основным параметром подобных устройств считают усилие, с помощью которого происходит расщепление:

В домашних условиях подойдет аппарат с усилием, не превышающим 5 т.
Если нужно обеспечить дровами котельную, то этот показатель повышается до 7 т.
При колке дров в промышленном масштабе выбирают дровоколы с усилием до 25 т.
Предпочтение отдают дровоколам, которые работают от электросети. Их удобно эксплуатировать, работа с таким прибором возможна даже внутри помещений. При отсутствии электрических сетей, в сложных условиях выбирают приборы, работающие на бензиновом и дизельном топливе

В быту можно использовать ручное устройство.
При колке твердой древесины обращают внимание на то, из какого материала изготовлен режущий элемент. В таких случаях предпочтение отдают устройствам, ножи которых изготовлены с применением закаленных сталей

Обязательно должна быть проведена антикоррозийная обработка всех основных поверхностей.

Не последним будет вопрос о мобильности и транспортировке такого оборудования. Наиболее подходящим вариантом станет дровокол, у которого есть удобные рукояти и колеса. Такие аппараты подойдут для регулярных перемещений. Если рукояти и колеса отсутствуют, нужно выбирать прибор с меньшей массой, чтобы его удобно было переносить. В аппаратах некоторых производителей присутствуют специальные кожухи, блокировка с помощью двух рычагов, и различные приспособления, увеличивающие уровень безопасности при работе с устройством.

Винтовые дровоколы, созданные по упрощенной конструкции

Итак, изготовление качественного дровокола собственными силами является вполне реализуемой задачей, темь более найти все составляющие дровокола – не проблема. Однако еще более простыми по своей конструкции являются дровоколы без редуктора, вала, которые могут обойтись без подшипников и станины. Разве что нужно будет обзавестись мотором и рабочим элементом – конусом. Данный упрощенный тип дровокола представлен на фотографии ниже.

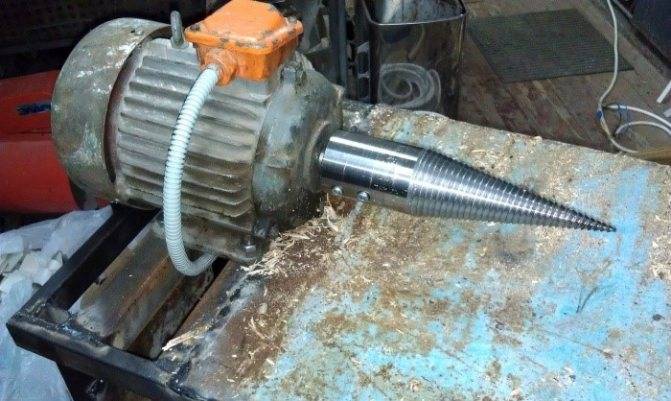

Конус с левой резьбой прикреплен непосредственно к валу электродвигателя или мотора, работающего на бензине. Крепеж осуществляется с помощью двух стопорных болтов. Данный тип крепления является весьма надежным

Остается только уделить должное внимание подбору электродвигателя. В этом случае он должен быть достаточно мощным, но до 3,5-4 кВт. Вал должен обладать скоростью не более 750-ти оборотов в минуту

Вал должен обладать скоростью не более 750-ти оборотов в минуту

При этом неважно, каких размеров имеется двигатель. Это никак не влияет на его месторасположение. Двигатель легко приподнять и смонтировать на дополнительной станине

Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив

Двигатель легко приподнять и смонтировать на дополнительной станине. Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив.

Какие заводские модели подойдут для дома или дачи

Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.

Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.

Стоит выделить несколько дровоколов, которые покупают чаще всего:

1. Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
2. «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
3. Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Высокая производительность

Самодельные винтовые и конусные дровоколы являются самыми популярными из тех, что устанавливаются на мотоблоки. Рассмотрим их более подробно. На конусных мотоблоках главным рабочим элементом является конусовидная деталь. Сама она вытачивается на токарном станке и на ней присутствует винтовая резьба. Устанавливается конус дровокола на вращательный вал, работающий от двигателя мотоблока. Сам мотор может быть как бензиновый, так и дизельный, его оптимальная частота вращения — от 500 оборотов в минуту.

Чтобы закрепить двигатель на конусный дровокол, необходимо сначала отсоединить его от системы мотоблока. Затем он фиксируется на станине дровокола. В это время конус и вращательный вал устанавливают в специально предусмотренное для них посадочное отверстие. Фиксация двигателя и вала происходит при помощи цепи, и делается это обязательно внатяжку

Важно после всех работ по сборке убедиться в надежности соединений

Винтовой дровокол мотоблока по принципу действия схож с конусным. Только главная деталь, в отличие от предыдущего примера, изготавливается с нарезной резьбой. Такая особенность и определяет принцип функционирования. Он заключается в том, что обрабатываемое бревно наматывается на винт с заострениями, под воздействием которых раскалывается.

Существуют еще две популярные модификации. Это дровокол с гидравлическим приводом от мотоблока и реечный. Первый тип демонстрирует высокую мощность и, соответственно, скорость обработки материала. Реечный дровокол отличается от гидравлического тем, что его работу обеспечивает зубчатая передача. Она является более дешевой альтернативой гидравлической системе. Ввиду определенных технологических нюансов самостоятельно изготовить эти разновидности дровоколов сложно. В то же время, если вы считаете нужным использовать именно такие конфигурации, то обратитесь к профессионалам. В специализированных сервисных центрах есть все условия и оборудование для их производства.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.

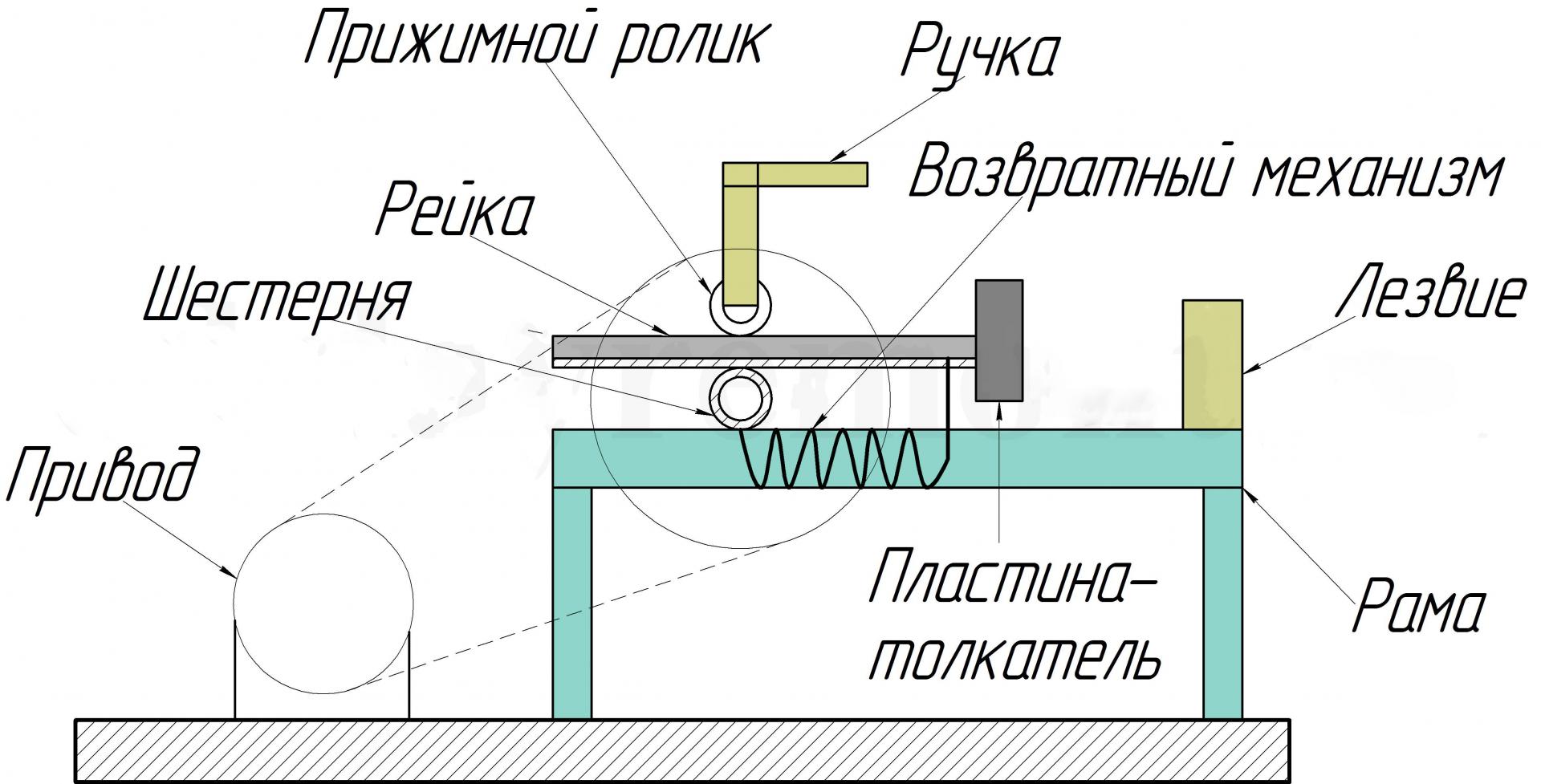

3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.

Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря

Для реализации задумки важно выполнить следующие действия:

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя

Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс

Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.

Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.

После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей

При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:

1. Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
2. Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
3. Не находится на стороне расположения шкивов при работающем агрегате.
4. При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.

Видео работы самодельного конусного дровокола представлено ниже.

Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.

Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

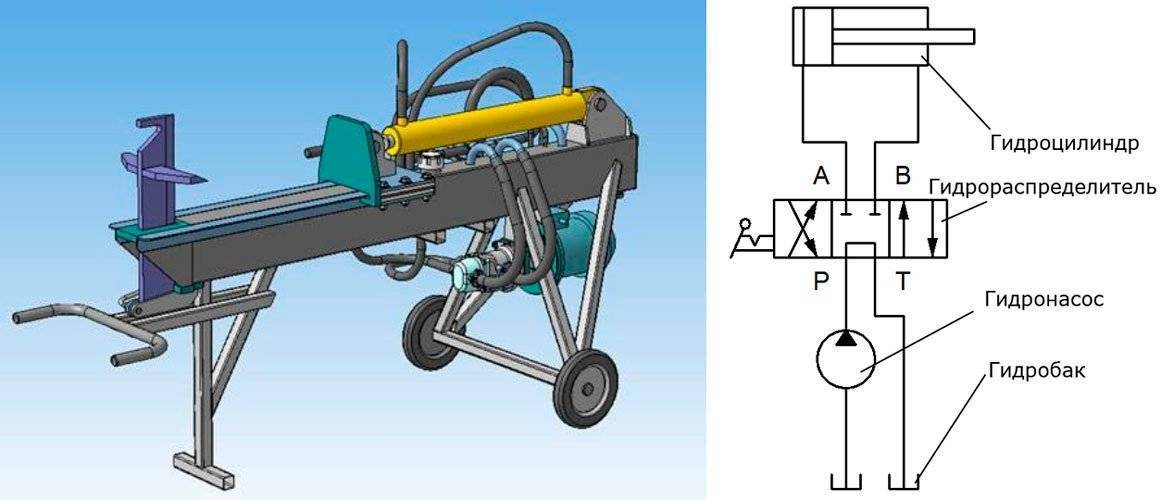

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Технические характеристики

Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.

Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:

• много слоев;
• много сучков;
• есть различные неправильные спилы.

Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:

• производителен;
• тратит минимум энергии;
• безопасен в функционировании

У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Винтовой конусный

Наиболее простой в изготовлении, надежной конструкцией – является винтовой дровокол, изготовленный своими руками. Используется две разновидности, отличаются лишь наличием резьбы на вращающемся элементе. Разбитие чушки происходит за счет врезания в ее середину, у более крупных в первую очередь откалываются края, затем середина.

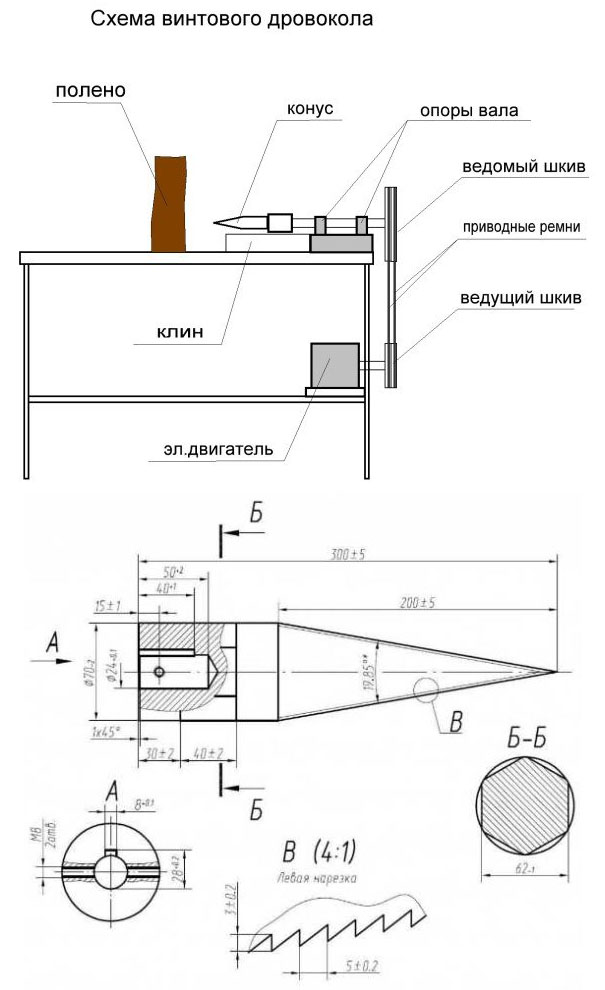

Схема винтового дровокола

Перед сборкой конструкции необходимо подловить составные части. Раскалывающая часть должна быть выточена по чертежу конусного дровокола. Если использовать инструмент без резьбы, придется прикладывать достаточное усилие при расколе дров. Резьбовой наконечник вгрызается в древесину, тем самым делает процесс более облегченным.  Изготовление наконечника производится на токарном станке с определенными параметрами. Обычно такие работы заказывают в токарном цеху, но если есть опыт работы и оборудование, возможно изготовить приспособление для конусного дровокола своими руками.

Электромотор для работы необходимо подобрать по параметрам мощности, количеству оборотов. Прямое соединение возможно, если параметры электродвигателя следующие:

• Частота вращения вала 300-500 оборотов в минуту, меньший показатель будет слишком малым для работы, способствует затягиванию процесса, а большее количество оборотов опасно, так как может вырвать заготовку из рук.
• Мощность двигателя не менее 2-х кВт, для бесперебойной работы двигателя с твёрдыми породами дерева.

Бывают случаи, когда найти двигатель с идентичными параметрами невозможно. Тогда необходимо установить редуктор или ременную передачу. Установка дополнительного оборудования позволяет использовать двигатель при необходимых параметрах. Передача бывает также цепного типа, она надежнее, но издает повышенный шум при работе.

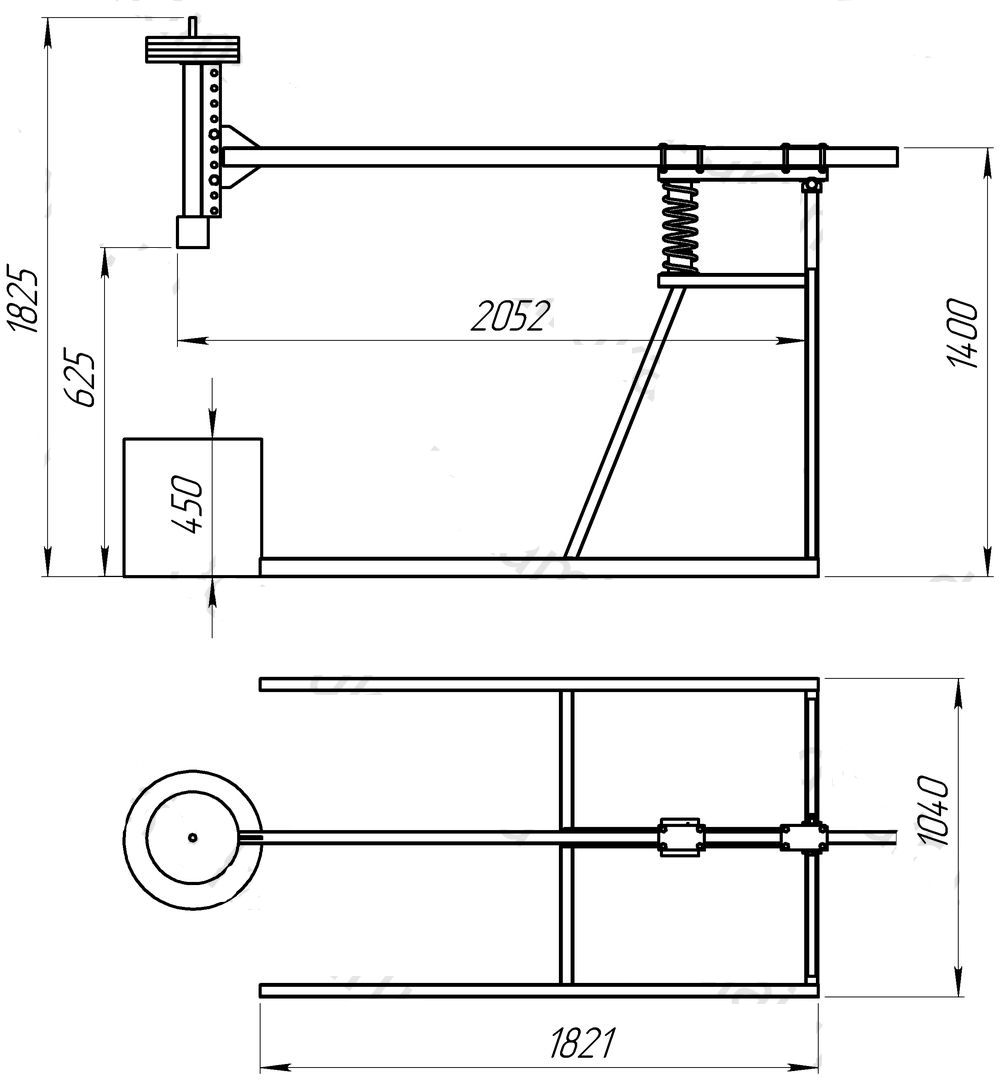

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

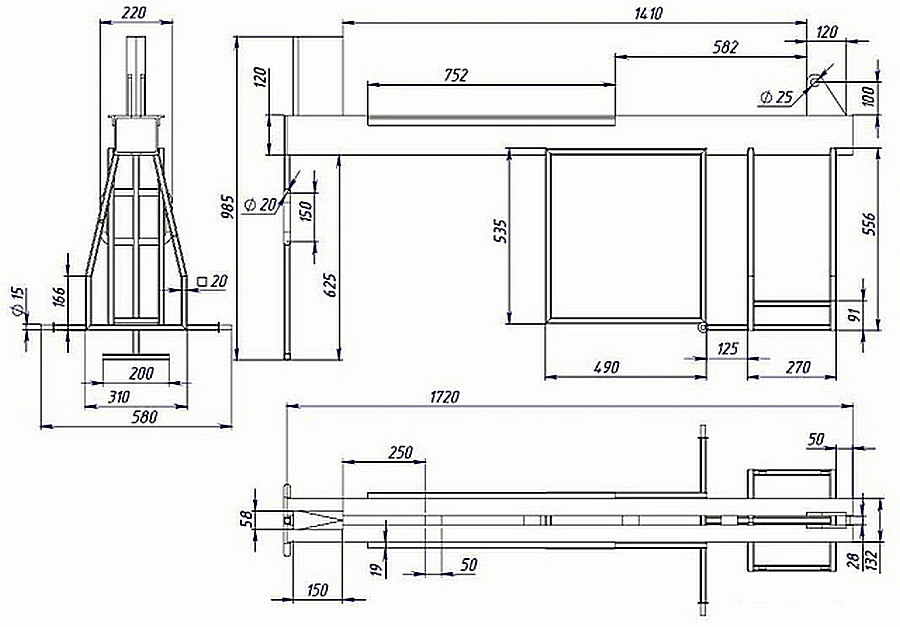

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Изготовление конусного дровокола

Простейшим вариантом колуна с конусной оснасткой является конструкция следующего вида:

• нижний домкрат;
• верхний конус;
• П-образная рама, уложенная набок;
• полено устанавливается между штоком домкрата, конусом оснастки;
• при поступательном движении древесина раскалывается.

Схема простого конусного дровокола на домкрате

Более сложный вариант обеспечивает резкое повышение производительности за счет электро либо бензинового двигателя, спиральной поверхности конуса. Оснастка надевается на вал электродвигателя либо редуктора. Ей придается медленное вращение (100 – 80 оборотов ежеминутно), за счет которого происходит ввинчивание в древесину с дальнейшим расколом.

Основным преимуществом схемы является отсутствие упоров, безопасность оператора. Однако, на данном оборудовании не рекомендуется колоть чурбаки из березы, дуба, прочих пород с переплетенными волокнам. Для этих материалов необходим дровокол гидравлический своими руками с гарантированно большим (7 – 3 т) усилием толкателя.

Схема винтового электрического дровокола

Основная сложность в этом варианте заключается в поиске конусной оснастки. Учитывая постоянный спрос на резьбовые конусы «шуруп», «морковка», их производят индивидуальные предприниматели, небольшие компании. Минимально «шуруп» обходится домашнему мастеру в 1,5 тысячи рублей (22 х 5,5 см длина, диаметр, соответственно), максимально в 6 тысяч при покупке готового комплекта:

• вал с размерами 35 х 3 см (длина, диаметр, соответственно)
• шкив для ременной передачи на одном его конце
• две опоры вращения (подшипники)
• «шуруп» 22 х 5,5 см

При наличии токарного станка оснастку можно изготовить самостоятельно.

Самодельный винтовой дровокол можно сделать на токарном станке
