Класс
Бытовые – маломощные и дешевые дровоколы небольшой производительности. Сфера использования: заготовка дров для частного хозяйства (обеспечение топливом камина, печи, бани, твердотопливного котла). Бытовые дровоколы наиболее распространены.
Полупрофессиональные – мощнее, производительнее и дороже бытовых агрегатов. Сфера использования: снабжение дровами коммунальных предприятий, котельных, гостиниц, многоэтажных домов, пансионатов.
Промышленные (профессиональные) – наиболее мощные и производительные дровоколы, перерабатывающие большие объемы древесины. Зачастую выполняют торцовку бревен. Правда, и цена таких устройств самая высокая. Сфера использования: заготовка дров для коммерческих целей.
Важно: при выборе дровокола обращайте внимание на производителя. Не стоит экономить, покупая дешевый колун малоизвестного бренда. Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей
Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей
Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно .
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Цепная передача более шумная, но более надежная
«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Выбор оборудования для самостоятельного изготовления гидравлического дровокола
Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.
В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.
Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)
| Вид древесины | Среднее усилие на колуне, кН | ||
| Диаметр бревна, мм | |||
| 200 | 300 | 400 | |
| Угол при вершине 15 ° | |||
| Дуб | 17 | 27 | 44 |
| Береза | 11 | 24 | 41 |
| Сосна | 5 | 13 | 21 |
| Ель | 8 | 15 | 23 |
| Вяз | 20 | 32 | 55 |
| Ясень | 11 | 21 | 36 |
| Осина | 7 | 14 | 22 |
| Липа | 2 | 3 | 5 |
| Клен остролистный | 11 | 22 | 39 |
| Клен | 13 | 24 | 42 |
| Угол при вершине 20 ° | |||
| Дуб | 24 | 33 | 51 |
| Береза | 16 | 29 | 48 |
| Сосна | 8 | 15 | 24 |
| Ель | 11 | 18 | 26 |
| Вяз | 28 | 39 | 65 |
| Ясень | 15 | 25 | 42 |
| Осина | 10 | 17 | 26 |
| Липа | 3 | 4 | 6 |
| Клен остролистный | 16 | 27 | 45 |
| Клен | 18 | 30 | 49 |
| Угол при вершине 25 ° | |||
| Дуб | 26 | 38 | 56 |
| Береза | 18 | 34 | 52 |
| Сосна | 8 | 18 | 26 |
| Ель | 12 | 21 | 29 |
| Вяз | 31 | 44 | 70 |
| Ясень | 17 | 29 | 46 |
| Осина | 11 | 19 | 28 |
| Липа | 3 | 5 | 6 |
| Клен остролистный | 17 | 31 | 49 |
| Клен | 20 | 34 | 52 |
Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).
Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.
При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.
При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.
Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»
Винтовой конус
Из всех механических разновидностей, пожалуй наиболее простую конструкцию имеет устройство именно этого типа. Своими руками сделать такой самодельный дровокол довольно просто. К тому же, в хозяйстве могут найтись необходимые детали (двигатель, цепь, шкивы, редукторы и т. д.), так что работа потребует минимума финансовых затрат.
Единственная уникальная часть такого приспособления — это конус. Его диаметр у основания должен быть примерно 50 мм. Если не удастся найти готовый элемент, его нужно вырезать на токарном станке.
Для достаточной мощности устройства понадобится электродвигатель 5-7 кВт.
Когда решите вопрос с наконечником, можно приступать к сборке конструкции. Ниже приведены инструкции, фото и чертежи для изготовления дровокола своими руками:
- Наконечник нужно закрепить на валу при помощи штифта. Другой вариант — сделать вал и конус с резьбой.
- На другой конец вала надевают подшипники, приваривают звездчатую шестерню.
- Подшипники при помощи сварки приваривают к металлическим опорам, которые будут располагаться на станине или столе.
- Наконечник винтового конуса должен располагаться на расстоянии 10-12 см от рабочей поверхности.
- На столешнице можно сделать две направляющие из уголков. Они должны располагаться параллельно валу устройства, по обе стороны от него, на расстоянии 5-6 см от центральной оси.
- Цепь и электромотор нужно закрыть кожухом.
Имейте в виду, конусный дровокол достаточно травмоопасен
При работе с ним следует соблюдать особую осторожность, впрочем, как и в любом другом случае
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

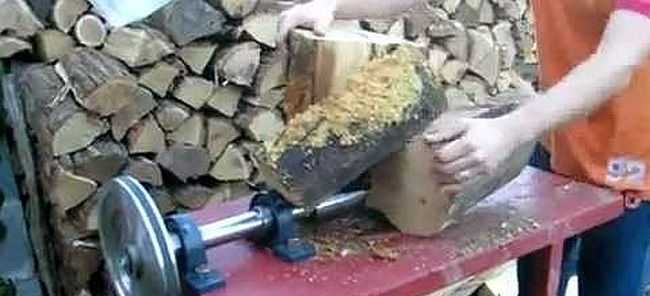

Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

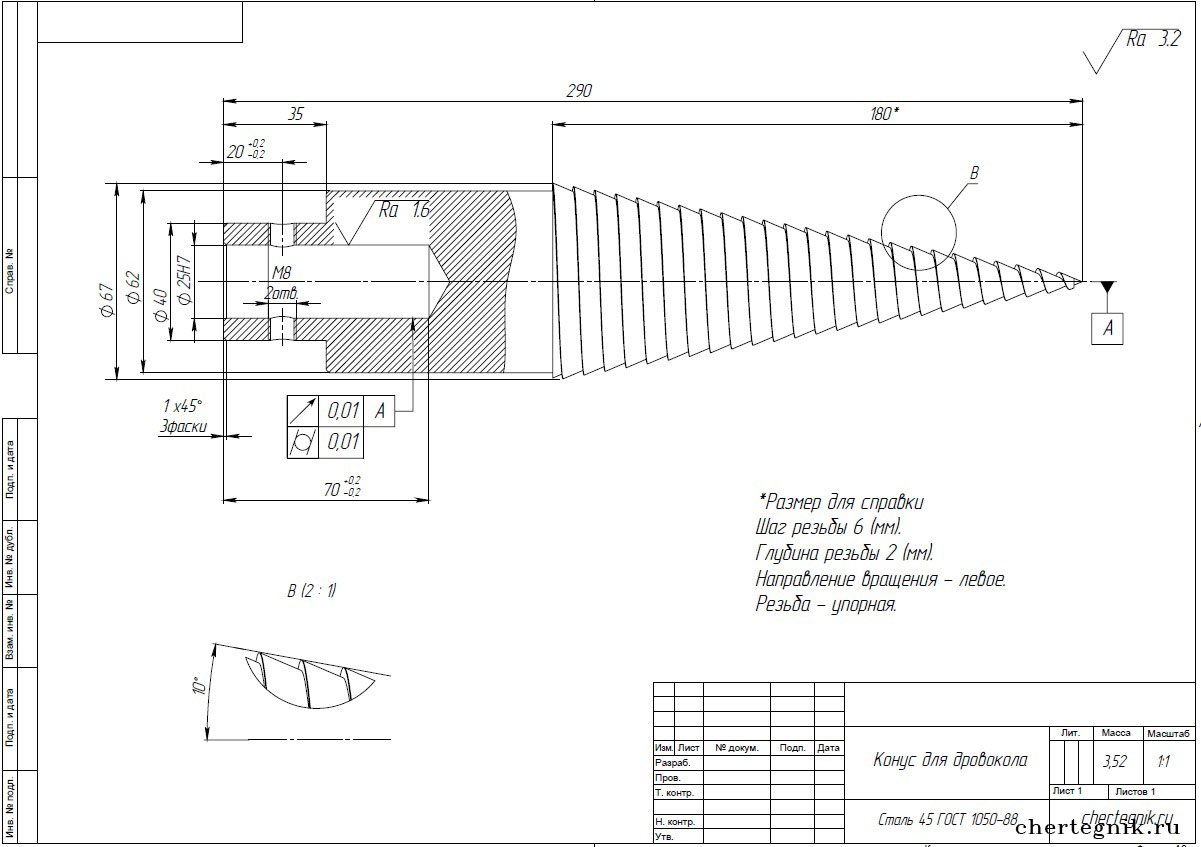

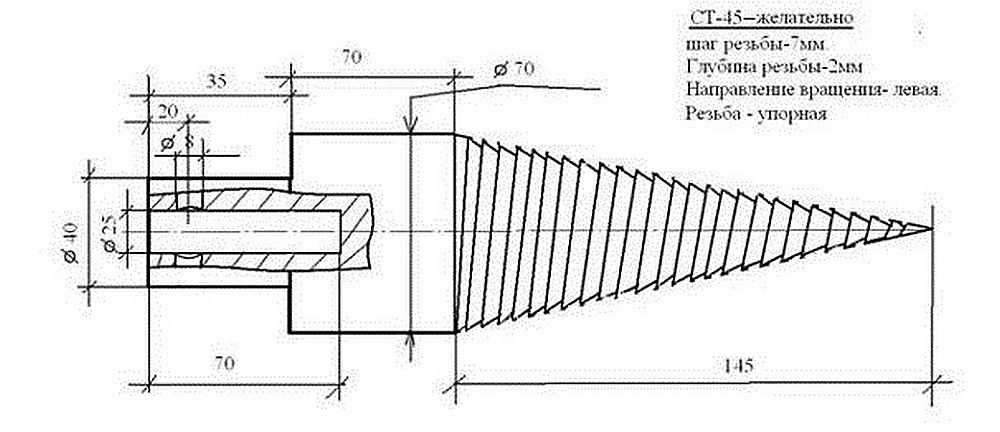

Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

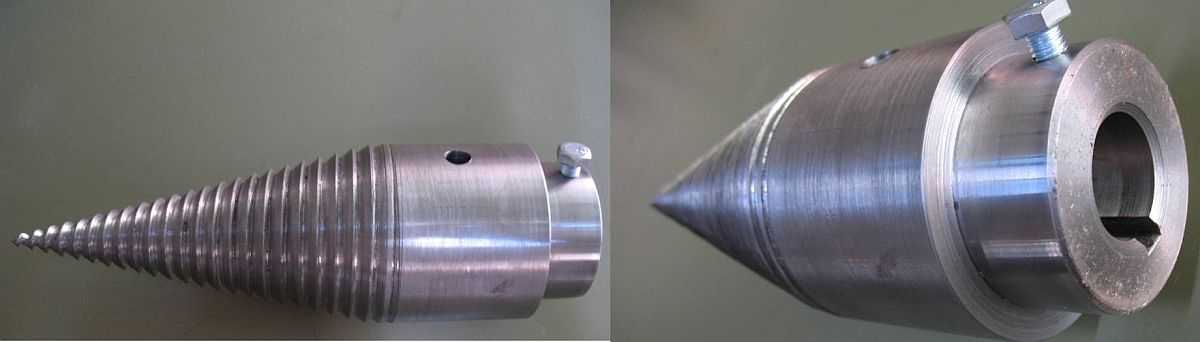

Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

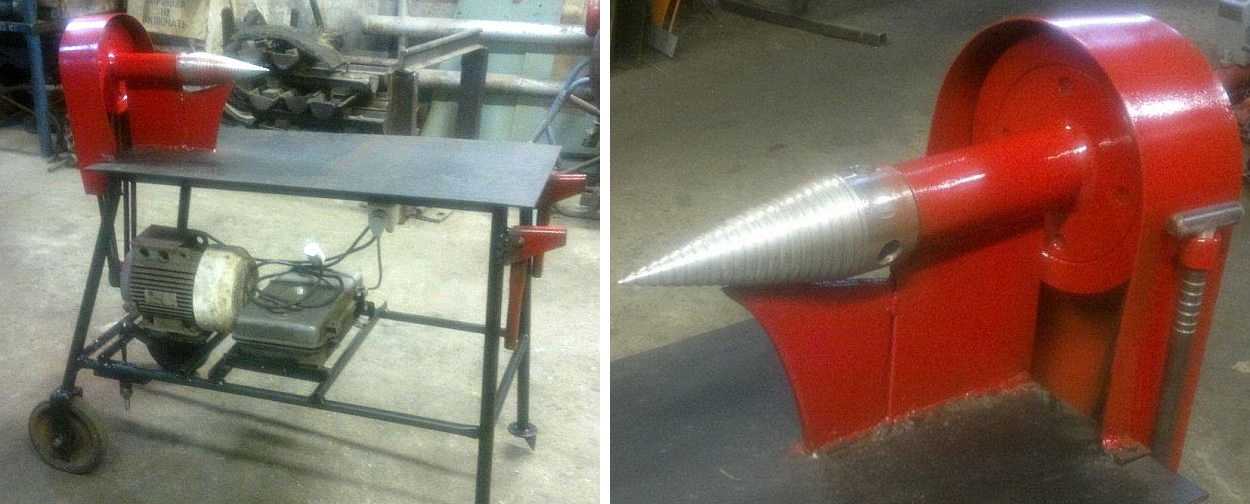

Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

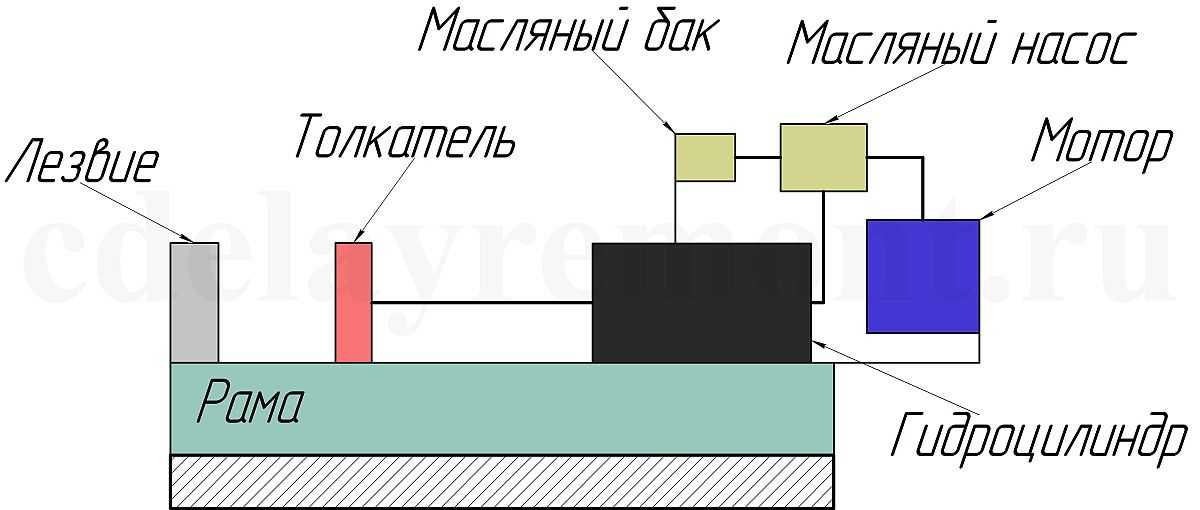

Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

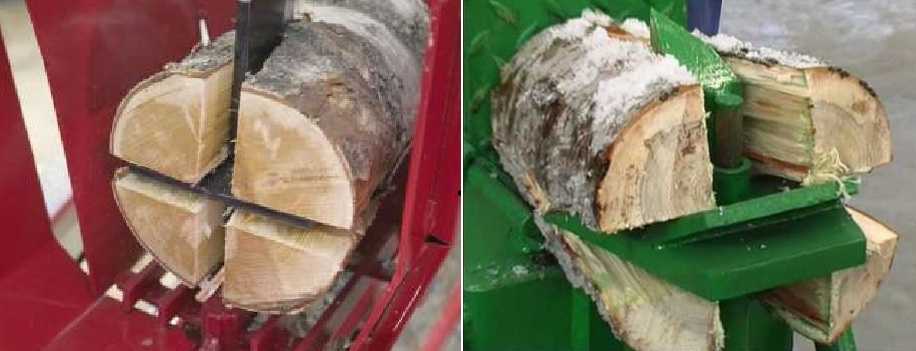

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Зачем нужны дрова – повышение качества топлива
В современном мире довольно много источников энергии:
- Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
- Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
- Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
- Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.
Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.
Принцип действия, преимущества и устройство винтового дровокола
Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:
- Простота конструкции.
- Низкая стоимость узлов.
- Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
- Высокая производительность (до 12 м3 дров длиной около 60 см).
- Простота эксплуатации.
Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.
В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.
Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.
Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.
Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.
Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.
Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.
Дровокол должен также соответствовать следующим требованиям:
- допустимая мощность электродвигателя – 2-4 кВт;
- наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
- вал винта должен находиться на подшипниковых опорах;
- на конусе должна быть упорная резьба;
- высота агрегата должна быть около 800 мм;
- ремни желательно использовать клиновидные, а шкивы – двухручейные;
- заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).
Винтовой (конусообразный) станок
Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.
Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.
Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.
Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.
Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).
А как собирают своими руками?
В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.
Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.
Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.
Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.
Дровокол гидравлический промышленный с подъемом бревна — видео
Видео-инструкцию о том, как сделать дровокол гидравлический своими руками, Вы можете посмотреть в конце нашей статьи. Начнем же мы с теоретической, базовой информации, которая поможет Вам в самостоятельном изготовлении этого полезного для дачных работ инструмента.
Дровокол на гидравлике в значительной степени облегчает труд дачника при заготовке топлива на зиму. Автоматическая система инструмента позволяет без особых усилий разбивать пни на поленья из любой породы дерева.
Дровокол увеличивает темп, экономит силы и бережет спину: если вручную человек способен разбивать до трех кубов за день, даже самодельный дровокол увеличит этот показатель в десять раз.
Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата
Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.
Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря
Для реализации задумки важно выполнить следующие действия:
Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм. Выбор электродвигателя
Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс
Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов. Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения. На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь. Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки
Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.
После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей
При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:
- Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
- Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
- Не находится на стороне расположения шкивов при работающем агрегате.
- При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.
Видео работы самодельного конусного дровокола представлено ниже.
Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.
Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.
Механические приспособления
Устройства, лишённые электрических моторов и приводимые в действие ручным способом, также широко применяются для заготовки дров. Каждая разновидность такого дровокола, собранного вручную, имеет свои особенности.
Самым простой в сборке и эксплуатации — рычажный аппарат, визуально напоминающий колодезный «журавль», в котором вместо ведра для воды крепится колун и брёвна. Приводится в действие с помощью рычага, занимает много места, требует большого усилия для запуска и остановки колуна.
Рычажный колун – отличный вариант соотношения качества и цены
Пружинный дровокол — это усовершенствованный вариант рычажного. По устройству они идентичны, но модернизированное приспособление дополнительно оснащено пружиной, регулирующей положение колуна, и подшипниками, обеспечивающими подвижное соединение рамы с колющим элементом. При правильном расчёте размеров показывает высокую эффективность.
Вертикальное инерционное колющее устройство состоит из минимального набора деталей: надёжной платформы, штыря или трубы с толстыми стенками и резака. Для повышения эффективности конструкция дополняется утяжелителем, позволяющим раскалывать крупные толстые чурбаки. Утяжелитель может сниматься и прикрепляться к колуну по необходимости.
Механизмы для колки дров:
При выборе между самодельным и готовым приспособлением для расколки дров основным аспектом, как правило, является цена. Самодельный аппарат обойдётся дешевле, поскольку может быть изготовлен из подручных материалов с низкой себестоимостью. Но его сборка потребует определённого времени и знаний.
Классификация дровоколов
Колющие станки в домашнем хозяйстве могут значительно облегчить жизнь. Больше не нужно будет самому раскалывать тяжелые чурки – достаточно подставить колоду дровоколу, и он быстро расколет ее на части. Вам останется лишь собирать и складывать.
Перед изготовлением нужно определиться с конструкцией механизма. Для этого ознакомьтесь с классификацией дровоколов:
- По сфере эксплуатации они могут разделяться на частные или применяемые для больших предприятий.
- По способу закладки дерева устройства делятся на горизонтальные, вертикальные и смешанные.
- В зависимости от типа мотора: бензиновые, электрические, смешанные.
- По методу установки: стационарные и передвижные.
- Тип работы в зависимости от механизма: гидравлический, винтовой (конусный), реечный.
В статье рассмотрим, как сделать своими руками винтовой дровокол. Его конструкция наиболее проста в сборке, поэтому прибор получится дешевым.
С помощью такого станка вы за 2-3 часа заготовите несколько кубометров дров, тогда как, работая вручную, потратите на это 3-4 дня.
