Как установить раздвижные межкомнатные двери своими руками?
К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.
Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.
До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.
Инструкция по установке раздвижной двери состоит из пунктов:
- монтаж бруса;
- крепление рельса;
- сборка механизма и навешивание полотна;
- установка фурнитуры;
- декоративная отделка проёма.
Монтаж бруса

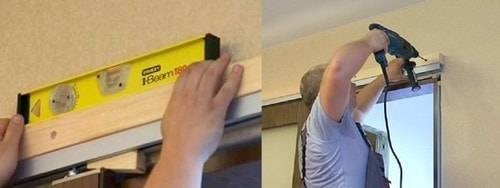

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.
Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.
Монтаж направляющей
При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.
Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:
- В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
- Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
- Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.
Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.
Как собрать раздвижные двери?
Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.
На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.
Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.
По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.
Монтаж фурнитуры
Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.
Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.
Отделка проёма
По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.
Принципы устройства раздвижных систем
Исходя из особенностей конструкции, выделяют два больших класса раздвижных систем:
- раздвижно-складная;
- параллельно-сдвижная.
Раздвижно-складная конструкция напоминает книгу или гармошку: при открытии створка не перемещается вдоль вертикальной поверхности, а отходит в сторону. Различают одностворчатые и двустворчатые модели. Одно полотно образуют 2 и более вертикальных секций, которые соединены между собой шарнирным креплением.
Конструкция раздвижно-складной двери напоминает книгу
Недостаток устройства: оно не препятствует проникновению запахов, звуков. Поэтому раздвижные двери используются преимущественно как элемент декора и для условного деления жилого помещения на зоны.

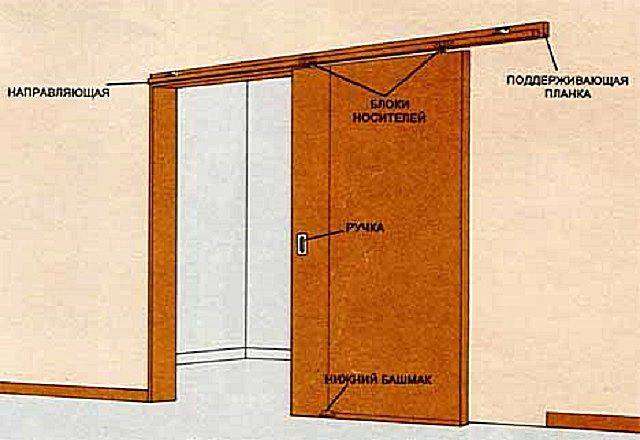

Параллельно-сдвижная конструкция представлена одной либо несколькими створками. Они двигаются на роликах по рельсам вдоль либо внутрь стены. Такое устройство обеспечивает высокую степень звукоизоляции и отличается длительным сроком эксплуатации. Оно идеально подойдет для купейных шкафов и для межкомнатных дверей.
Створки параллельно-сдвижной двери двигаются вдоль или внутрь стены
Параллельно-сдвижные системы имеют несколько разновидностей, которые отличаются друг от друга количеством створок и по способу открытия.
Двери-купе
Они могут состоять из одной или двух створок. Работают они по единой схеме: двигаются вдоль вертикальной поверхности. Разница лишь в том, что у двустворчатых дверей полотна расходятся в разные стороны. Стоит отметить, что данная модель экономит пространство, украшает ваш интерьер. Она идеально подойдет для гостиной, детской, кухни, гардеробной.

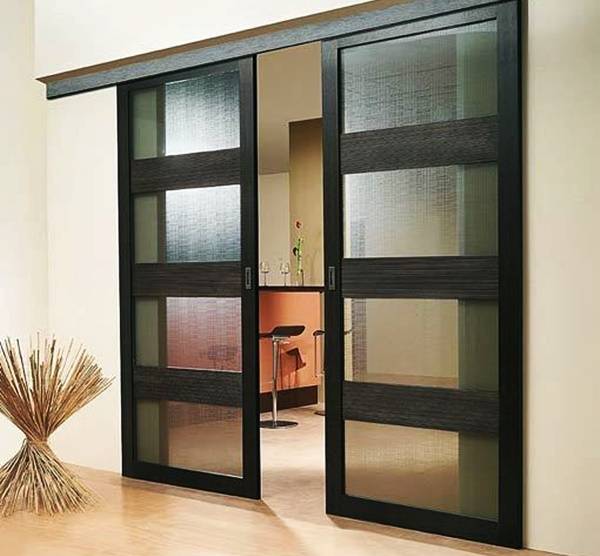

Двери-купе экономят жилое пространство
Кассетные двери
Эта модель отличается от предыдущей наличием ниши в стене, куда полотна заезжают при открытии двери. Нишу покупают готовой в комплекте с откатной системой или делают самостоятельно из гипсокартона либо других стройматериалов.

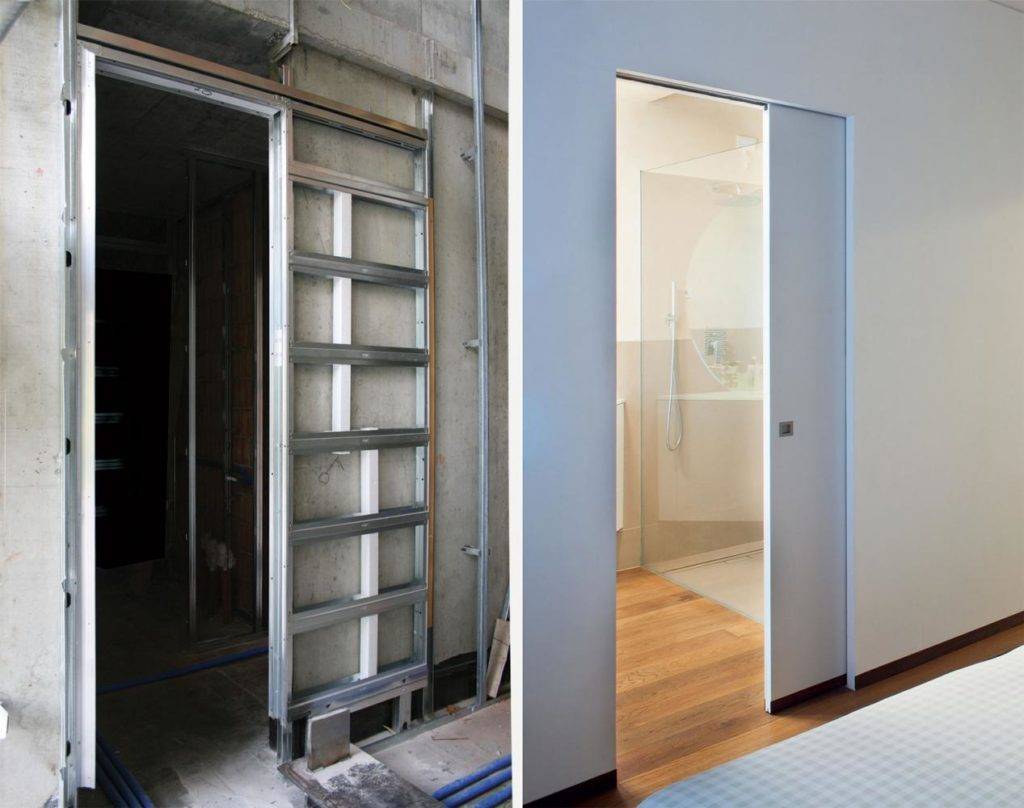

Створки кассетной двери заезжают в нишу в стене
Радиусные двери
Радиусная модель – это нестандартное дизайнерское решение. Отличается от других моделей она тем, что не призвана экономить пространство, а скорее наоборот. Поэтому этот тип дверей предназначен для помещений больших размеров: супермаркетов, офисов, загородных домов, а иногда квартир.
Радиусная дверь отличается полукруглой формой
Что касается особенностей конструкции, то радиусная модель схожа с традиционными раздвижными решениями. Основная разница – полукруглая форма изделий.
Каскадные двери
Этот вариант раздвижной системы устроен так же, как традиционный. Но не похож на другие конструкции тем, что каждое полотно движется по отдельному рельсу.
В каскадной системе каждая створка движется по своему рельсу
Такую систему применяют как перегородку между помещениями или собирают все створки с любой стороны стены и закрывают комнату только на ширину одной из них.
Внутрипроемные двери
Они устроены так, что вся конструкция находится внутри проема. Полотна перемещаются навстречу друг другу, оставляя при этом для прохода ½ часть проема.
Такая конфигурация позволяет менять расположение открытой для прохода части проема
Преимущества раздвижных дверей
Среди них следует выделить следующее:
- Не требуют свободного места в помещении, соответственно не препятствуют установке мебели;
- Раздвижные модели отличаются своим нестандартным решением, необычной конструкцией. Их можно использовать для создания дизайнерских проектов в любом стиле оформления;
- Конструкция полностью безопасна. Дверное полотно не откроется самостоятельно при наличии в квартире или доме сквозняков.
Недостатки
Низкий уровень звукоизоляции. Чтобы снизить проникновение шума и запахов в комнату рекомендуется на торцы раздвижных створок дополнительно устанавливать прокладки из войлока.
Сложность ухода за конструкциями, у которых полотно при открытии прячется в пенал, оборудованный в стене проема. Такие системы чаще требуют ремонта, в т.ч. замены роликов. Поэтому при выполнении монтажа дверной конструкции своими руками еще при покупке изделия рекомендуется запастись запасными роликами и крепежными деталями.
Требуемые материалы
Мебельные магазины предлагают приобрести уже готовые системы для дверей шкафа-купе от самых разных производителей. Различаются они лишь конфигурацией, способами монтажа и цветовым оформлением. Однако принцип их действия идентичен.
Верхняя и нижняя направляющие
Экономить на комплектующих не стоит. Стальные или алюминиевые профили должны иметь идеально выверенную геометрию, роликовые механизмы функционировать безукоризненно, а крепления выполняться из прочного металла. В противном случае открывание-закрывание дверей будет проблематичным. Да и прослужит подобная конструкция недолго.
Верхний и нижний профиль
Для сборки шкафа-купе, кроме ДСП или МДФ для полок, задних и боковых стенок и внутреннего заполнения двери нам понадобятся:
- верхняя и нижняя направляющие: рельсы, по которым горизонтально перемещаются створки; основной вес изделия приходится на нижнюю часть; верхняя же направляющая стабилизует полотно относительно вертикали; для массивных конструкций можно приобрести прочные изделия из стали, однако по эргономическим и эстетическим свойствам они уступают изделиям из алюминия; если же хочется сэкономить, лучше купить не дешевые пластиковые рельсы, а комбинированные конструкции из пластика с металлическими опорами для роликов
- верхний и нижний горизонтальный профиль: опорно-соединительные элементы, служащие каркасом; так же, как и направляющие, реализуются метражами

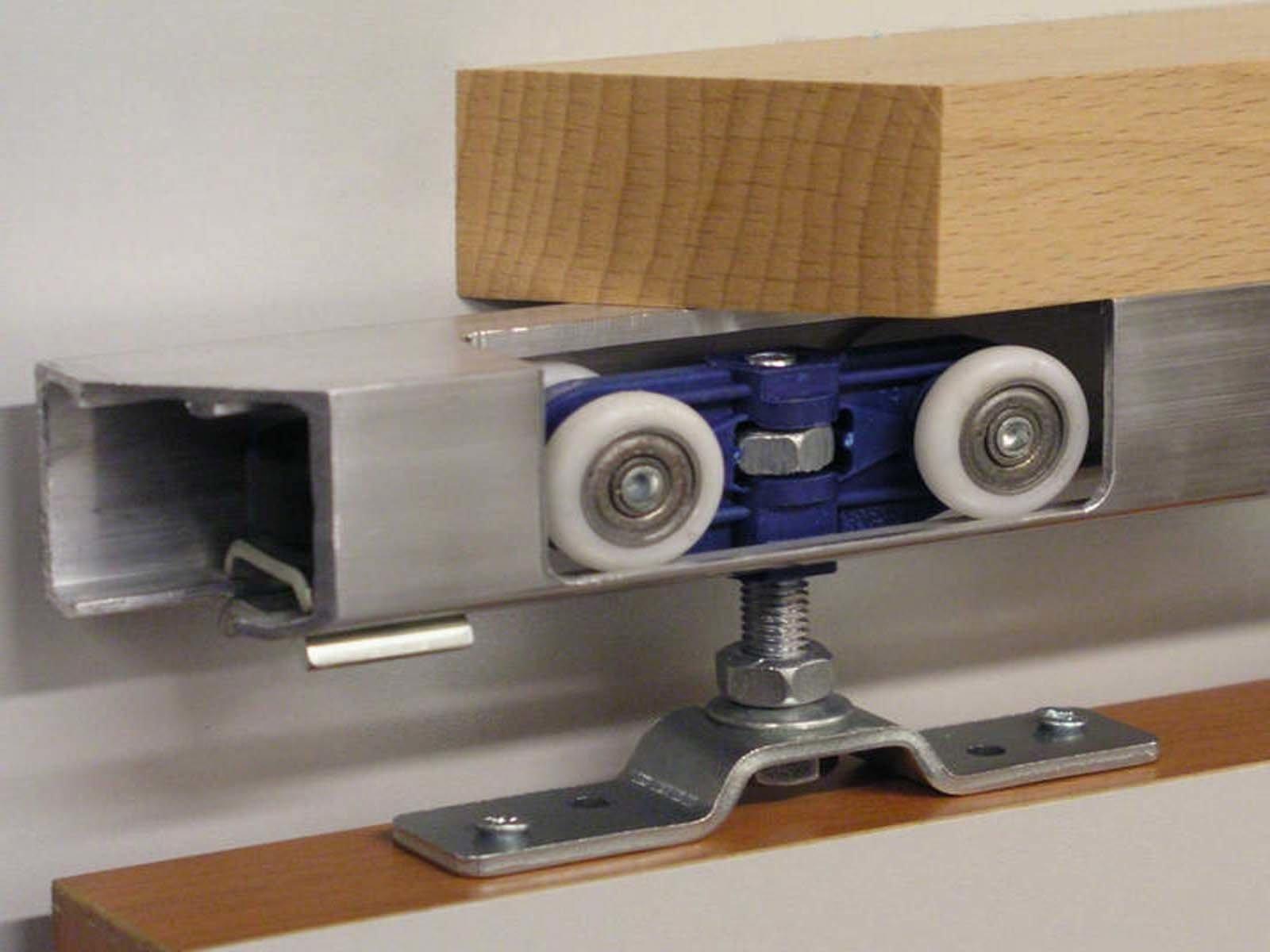

- роликовые подвески или опоры: чтобы дверь двигалась легко, без усилий, роликов следует предусмотреть сразу несколько; качественные изделия обязательно должны быть снабжены подшипниками; основная нагрузка падает на нижние ролики, поэтому к их выбору отнеситесь особенно внимательно
- промежуточный вертикальный профиль: его установка может понадобиться при значительной ширине двери; при наличии узких створок монтаж вертикальных стоек не потребуется
- профиль-ручка для удобства закрывания-открывания
- уплотнители: предназначены для гашения вибрации и шума створок, а также защиты содержимого шкафа от пыли; изготавливаются в виде ленты и приклеиваются к профилям и направляющим
- заглушки профиля: их устанавливают с торцов
- стопоры: служат для защиты от стука створки, они останавливают ее при приближении к стене; могут монтироваться как вверху, так и внизу конструкции, нижнее расположение стопора более удобно
- запорные механизмы: для стеклянных дверей используются в основном магнитные защелки; на конструкций из МДФ или ДВП устанавливаются универсальные, роликовые замки или замки, запираемые на ключ; запорные устройства могут иметь также вид латунных болтов
- дополнительные устройства: их количество и вид зависит от вида направляющих и роликов; к примеру, для автоматического открывания-закрывания можно установить электропривод
Cхема сборки раздвижной системы
ДСП для заполнения двери обойдется дешевле, чем МДФ
Но при выборе этого материала обращайте внимание на его класс и плотность. Кромку лучше брать алюминиевую или акриловую (АБС).
Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы
Подготовка и монтаж дверей-купе
Производить установку новой двери лучше всего после завершения работ по отделке стен и пола. Так же, не стоит забывать о демонтаже старой двери. Перед началом всех монтажных работ — подготавливаем нужные принадлежности. Нам понадобится самый стандартный набор из рулетки, уровня, шуруповерта, стамески.
Рассмотрим подробную пошаговую инструкцию по установке дверей-купе своими руками.
Шаг 1: долой старые двери. Первоначально необходимо демонтировать старую дверь. Снимаем с петель створку и переходим к демонтажу коробки. Зачастую, старая дверная коробка мешает монтажу новой раздвижной двери. Выполняйте все работы по извлечению дверной коробки аккуратно, чтобы не повредить углы и стены.

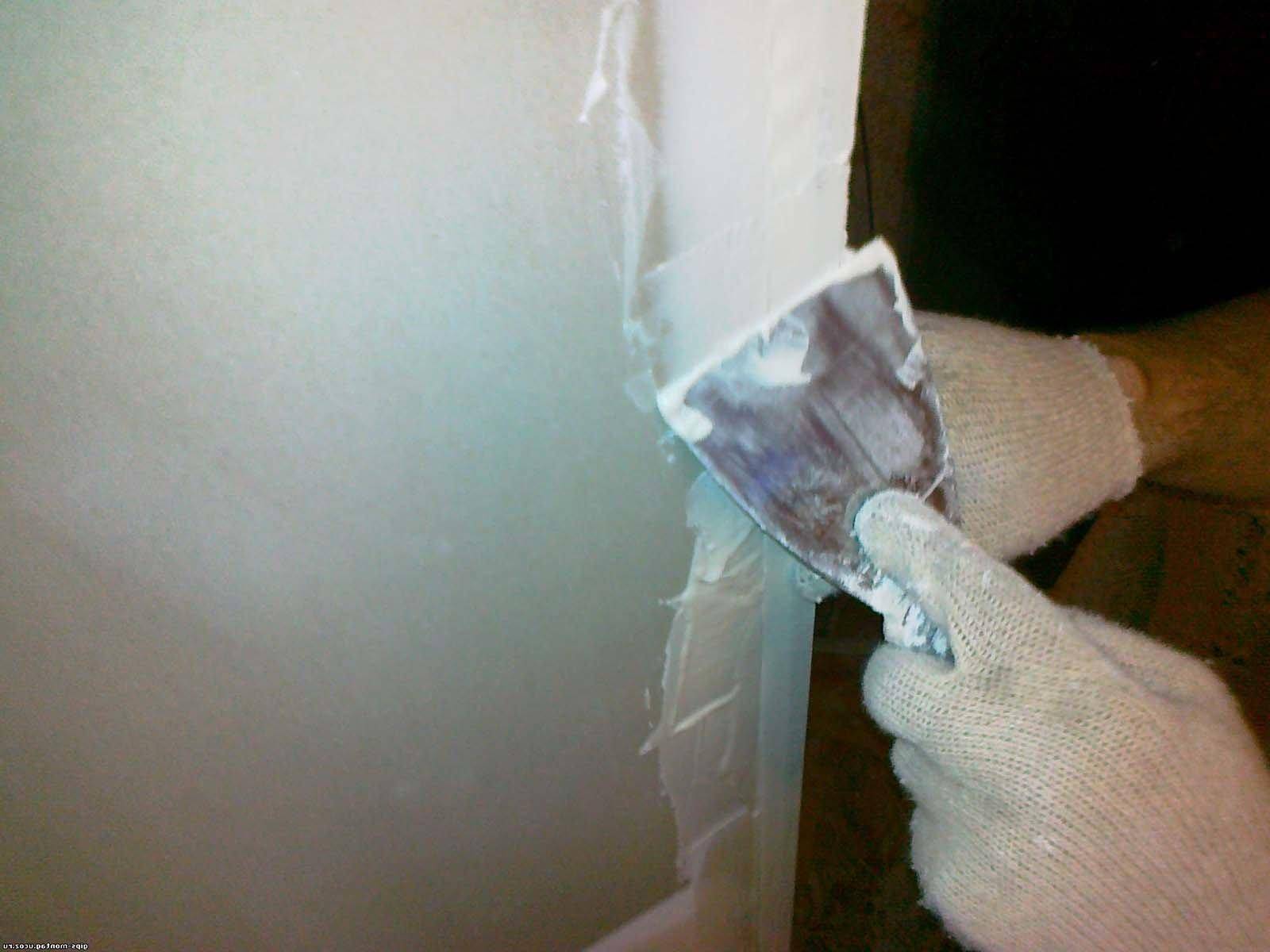

Шаг 2: выравнивание стен. После демонтажа дверной коробки остаются всякие неровности в виде застывшего раствора, кирпича/гипсокартона. Делаем все углы ровными и прямыми. Чтобы добиться максимально плотного прилегания дверей к стене, необходимо, чтобы все поверхности были параллельными, максимальное отклонение — до 5 мм.
Для того чтобы установить раздвижные двери-купе в комнате – делаем новую коробку. Её выравнивание в проёме осуществляем с помощью клиновидных брусочков. Максимально выравниваем коробку и крепим её анкерными болтами в стену.
Шаг 3: верхние направляющие. Когда дверная коробка установлена, переходим к монтажу направляющих. Прислоняем нашу дверь к коробке и отмечаем на стене верхний край. Затем, делаем эту же процедуру, только переставляем дверь непосредственно в проем. Таким образом, мы промеряли горизонталь и убедились, что она у нас ровная. Отступаем 70 см вверх от линии и фиксируем здесь саморезами брус. На него мы будем устанавливать рельс. Крепим его снизу бруса саморезами.
Шаг 4: сборка кареток и монтаж ограничителей. Для правильной установки раздвижных дверей своими руками необходимо произвести монтаж кареток в верхние направляющие. Вставляем их в паз рельса и проверяем, насколько плотно они двигаются. По необходимости стоит ослабить механизм. По краям направляющих устанавливаем ограничитель. Монтаж производим таким образом, чтобы буферный элемент из резины был направлен внутрь.
Шаг 5: нижний паз. От конца нашей створки, отступаем 10мм, проделываем 2 углубления диаметром 7 мм, а глубиной – 20 мм. Между проделанными отверстиями необходимо сделать паз, в который необходимо интегрировать направляющий.
Данный этап был самым ответственным. Ведь необходимо произвести монтаж всех крепежных элементов строго по уровню. Ведь все малейшие отклонения негативно скажутся на работе всей дверной конструкции.
Особенности установки межкомнатных раздвижных дверей
Порядок выполнения монтажных работ зависит от конструктивных особенностей конкретной модели.
С одним или двумя направляющими элементами для параллельно-раздвижных дверей
Выполнение монтажных работ зависит от особенностей используемой фурнитуры
При этом, важное значение имеет количество направляющих и роликов, вес и габаритные размеры створок. Подготовим рулетку, ножницы, крестовые битки, дюбеля, саморезы, перфоратор и пила

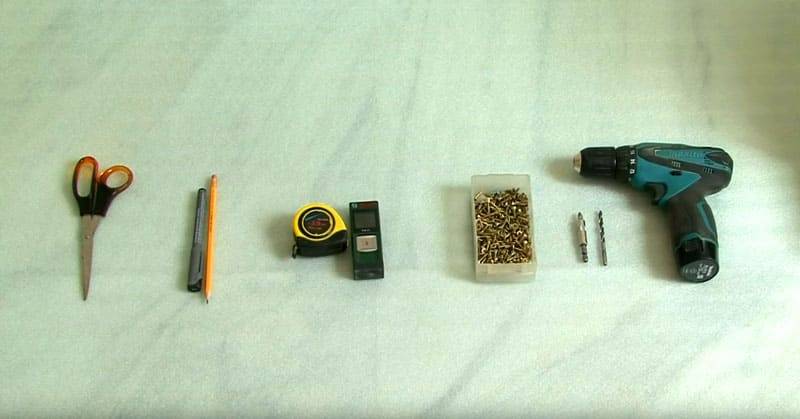

Инструменты, необходимые для работы
Рассмотрим пошагово весь процесс монтажа.
| Иллюстрация | Описание действия |
 | Первый этап – монтаж верхней рельсы к потолку. Для этого необходимо отмерить проём, отрезать рельсу нужного размера, просверливаем необходимые отверстия для крепежей. |
 | В нашем случае мы устанавливаем раздвижную дверь на шкаф-купе. Закрепляем рельсу. |
 | В нашем случае двери будут ходить свободно в обе стороны, поэтому у нас направляющие с 2 полозьями. |
 | Аналогично монтируем нижнюю рельсу. Прежде, чем закреплять нижнюю рельсу, проведите тестовую разметку с дверью, а уже потом закрепляйте её. |
 | Проверьте плавность хода. Обычно с обратной стороны направляющих есть липкая основа, которая позволяет плотно зафиксировать направляющие на полу. |
 | При необходимости регулируется наклон двери. |
 | После этого проводится монтаж защитной фурнитуры. |
Раздвижные-складные двери
Раздвижные складные двери монтируются подробным образом с той лишь разницей, что здесь важно следить за тем, чтобы механизмы складывания были установлены правильно. Для того, чтобы понимать процесс работ, посмотрите это видео
Watch this video on YouTube
Как изготовить дверные полотна из ламинированной ДСП
Итак, как вы уже поняли, для изготовления дверей купе понадобится две основные части – это полотна и раздвижной механизм для дверей купе. Механизм продается в готовом виде, а вот полотна придется изготовить самостоятельно. Для этих целей, как и говорилось выше, понадобится вырезать из ламинированной ДСП две рамки высотой 2000мм и шириной, подходящей для вашего дверного проема. Если говорить о стандартной ширине, то это 400, 600, 800 и 900мм. Но к этим размерам можно не привязываться – ширину лучше вычислять по месту.
Как изготовить дверные полотна фото
Вырезать из ДСП рамку не сложно, гораздо сложнее привести ее в надлежащий вид – нужно аккуратно облицевать торцы ДСП и приобрести симпатичные, возможно даже резные штапики
Со штапиками проблем не будет – их можно заказать в любой деревообрабатывающей мастерской – здесь более важно правильно рассчитать их толщину. В этом отношении лучше воспользоваться не штапиками, а четвертями
Что касается наружных торцов вырезанных прямоугольников, то привести их в нормальное состояние можно с помощью специальной торцовочной ленты. Она имеет самоклеющуюся основу – просто прикладывается к торцу двери и прогревается утюгом. После остывания лента крепко приклеивается к торцу. Перед ее проклейкой необходимо тщательно удалить с торца пыль, а после проклейки излишки срезаются острым ножом со сменными лезвиями.
Как вырезать полотна для двери купе фото
Особенности и размеры
Нет ничего чрезвычайно сложного в установке межкомнатных дверей-купе — надо только разобраться основательно в их устройстве и в существующих вариантах
При выборе конструкции обратите внимание как на личный вкус, так и на высоту, ширину и местоположение дверного проема. При этом ширина дверного полотна рассчитывается в зависимости от количества дверных створок
Рекомендованная ширина каждой створки не должна превышать 90 см.
Исходя из этого параметра и учитывая ширину проема, можно определить оптимальное количество створок. Когда поставлена цель изолировать два помещения, вы можете ограничиться установкой 1-2 полотен, движущихся параллельно перегородке. Либо поставить у основной стены гипсокартонную конструкцию и смонтировать дверь, «прячущуюся» в промежуток между этими плоскостями.
Разделить на части одну комнату можно сложносоставной дверью, одна из створок которой неподвижна, а вторая — купированная; есть и другие варианты. В любом случае будет два этапа: сначала монтируют профиль, в который уже и помещается полотно. Модели эконом-класса делают из ДСП либо МДФ, а в конструкциях более высокой ценовой категории применяются натуральное дерево и стекло повышенной прочности.
Какие бывают варианты крепления?
В зависимости от типа конструкции различают следующие способы монтажа:
- С двумя направляющими. Они фиксируются на потолке к деревянному брусу (который предварительно туда устанавливают) и снизу. Таким образом, полотно надежно фиксируется, благодаря чему перемещается плавно и без препятствий. Из недостатков можно выделить лишь то, что для нижнего профиля в полу придется заранее сделать углубление методом штробления. Если его не врезать в пол, то конструкция будет выглядеть неприглядно и сам профиль быстро придет в негодность. Кроме того, в нем часто скапливаются загрязнения.
Двери с двумя направляющими
- С одной направляющей. Для полотен такого типа предусмотрены особые крепежи. Они устанавливаются в проеме, и передвигаются по профилю, который находится сверху. Дополнительную рельсу снизу не устанавливают, ведь обычно такие двери имеют небольшую массу.

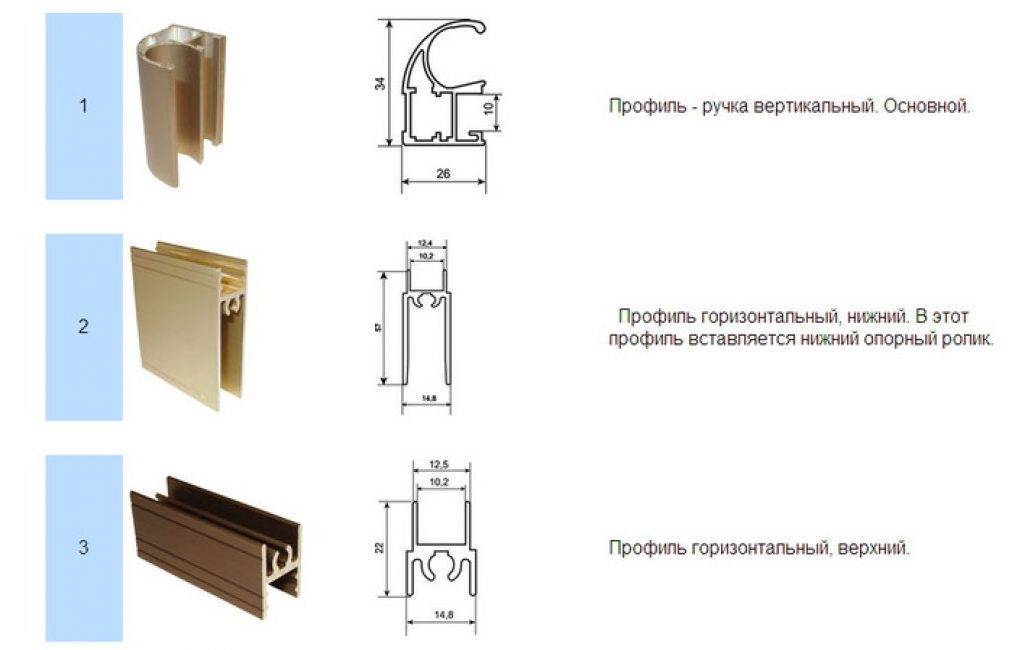

Профили
Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).
Как измерять ширину ручки
Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.
Порядок расчета размера дверных конструкций
Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.
Чертеж и расчет размеров раздвижных дверей в шкафу купе
Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.
Ширина
Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле:
2400 мм – (16+16 мм)=2368 мм
Но и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей:
2368 мм + (200+200 мм) = 1968 мм
Если двери две, то нужно поделить полученное число на два.
1968/2=984 мм
Схема устройства раздвижных дверей шкафа
Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.
Высота
Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая:
2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм
Чертеж с размерами шкафа купе
Процесс расчета раздвижных дверей
Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.
Подготовка элементов обрамления
Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения.
Чтобы собрать обрамление, нужны следующие элементы:
Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;
Колесики, которые будут опорой в нижней рельсе конструкции;
Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;
Болты фиксации колесиков
Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.
Последовательность действий:
- Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
- Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.
Профили для монтажа раздвижных дверей
Получаем следующую формулу:
984 мм — (25+25 мм) = 934 мм
Также нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка.
934 + (1+1) = 936 мм
Это длина каждой из нижних и верхних частей обрамления.
- Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.
В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий
Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом
