Второй способ
Используя отдельный кабель для кондиционера, несложно добиться стабильной и надежной работы оборудования. Такой способ подключения климатического оборудования рекомендуют специалисты. Он имеет ряд существенных преимуществ.
При прокладке индивидуальной линии для кондиционера отпадает необходимости в привязке к имеющейся электросети. Это позволяет размещать модули системы в любом удобном месте, а также отказаться высчитывания общей нагрузки на провод. Пользователь может установить более мощное оборудование.
Для защиты от перегрузки сети и перепадов напряжения всегда используют отдельную защиту. В случае короткого замыкания либо выходу кондиционера из строя остальная бытовая техника в квартире или в частном доме будет работать в штатном режиме.
К прокладываемой отдельной электрической линии установлен ряд требований:
- Наличие АЗО или УЗО;
- Использование только медных жил с подходящим размером поперечного сечения;
- Выбор кабеля длямонтируемой линии с учетом требований производителя;
- Наличие обязательного заземления.
Для обеспечения должного уровня защиты и сохранения целостности стен, провода помещают в защитную гофру, а затем фиксируют хомутами. Допустимо использование специального пластикового короба, закрепляемого на поверхности стены с помощью шурупов либо клея.
Любая электрическая схема кондиционера предполагает использование кабеля с подходящими характеристиками. Наиболее востребованы изделия, маркируемые ВВГ. Для их защиты используется поливинилхлоридная изоляция. Сформированная с использования подобного кабеля проводка способна прослужить не менее 30 лет.
Если планируется скрытый монтаж, выбирают ВВГ-П. Плоский кабель лучше размещается внутри подготовленной штробы. Для кабель-каналь либо гофры предпочтительно использовать негорючий ВВГ-НГ, разработанный специально для подобных условий эксплуатации.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
3 Соединение блоков между собой
Электрическая схема сплит-системы включает в себя монтаж электропроводки между двумя блоками кондиционера. После монтажа сразу приступают к их соединению между собой. Для этого используется медный провод с тремя жилами и сечением 2,5 мм². Желательно применять кабель с разноцветными жилами, чтобы не ошибиться. В противном случае определять нужную жилу придется с помощью тестера. Алгоритм действий следующий:
- просверливается перфоратором монтажное отверстие в стене;
- снимаются передняя панель и защитная крышка блока;
- кусок кабеля протягивается сквозь отверстие в стене;
- концы каждой жилы зачищаются, вставляются в соответствующие клеммы, винты затягиваются отверткой;
- панель и крышка устанавливаются на место.
Неисправности кондиционеров
Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.
Агрегат не включается
Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:
- Устройство не подключено.
- Неисправна командная микросхема.
- Отсутствует связь между наружным и внутренним блоками.
- Не работает пульт управления.
- Сработал автомат защиты.
- Ошибочная коммутация при подаче сигналов.
И наконец, устройство может производить сбой в силу банального износа деталей.
Отключение сплит-системы после непродолжительной работы
Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.
В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.
Течь конденсата из внутреннего блока
В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.
Кондиционер работает не на полную мощность
Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.
Запахи
Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.
Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.
Снимаем вентилятор охлаждения двигателя
После того как у нас есть необходимый инструмент, машина установлена на горизонтальную поверхность, а зажигание выключено, можно приступать к демонтажу. Для начала потребуется полностью отсоединить провода, идущие к вентилятору. Первым делом вытаскиваем штекер мотора, а уже затем провода температурного датчика. Только тут есть один нюанс, отключать нужно оба конца, то есть от датчика и вентилятора.
Дальше вентилятор охлаждения двигателя готов к снятию. Но перед этим нужно открутить все болты. Сначала выкручиваем два из них, те, которые располагаются сверху и снизу, в результате мы получим свободную левую сторону. Что касается правой, то там всего один болт по центру. Следующий шаг: берёмся по центру за вентилятор и тащим на себя, нужно без каких-либо усилий достать его из-под капота.
Напольный вентилятор не крутится
Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.
Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.
Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.
А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.
Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.
Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?
Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.
А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом – включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.
Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.
Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.
Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.
Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.
Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

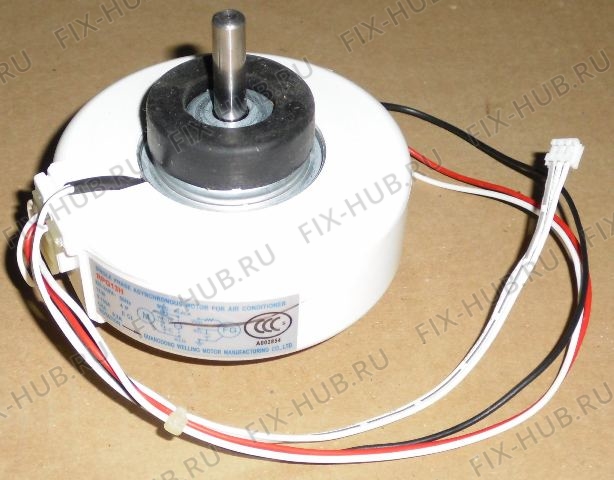

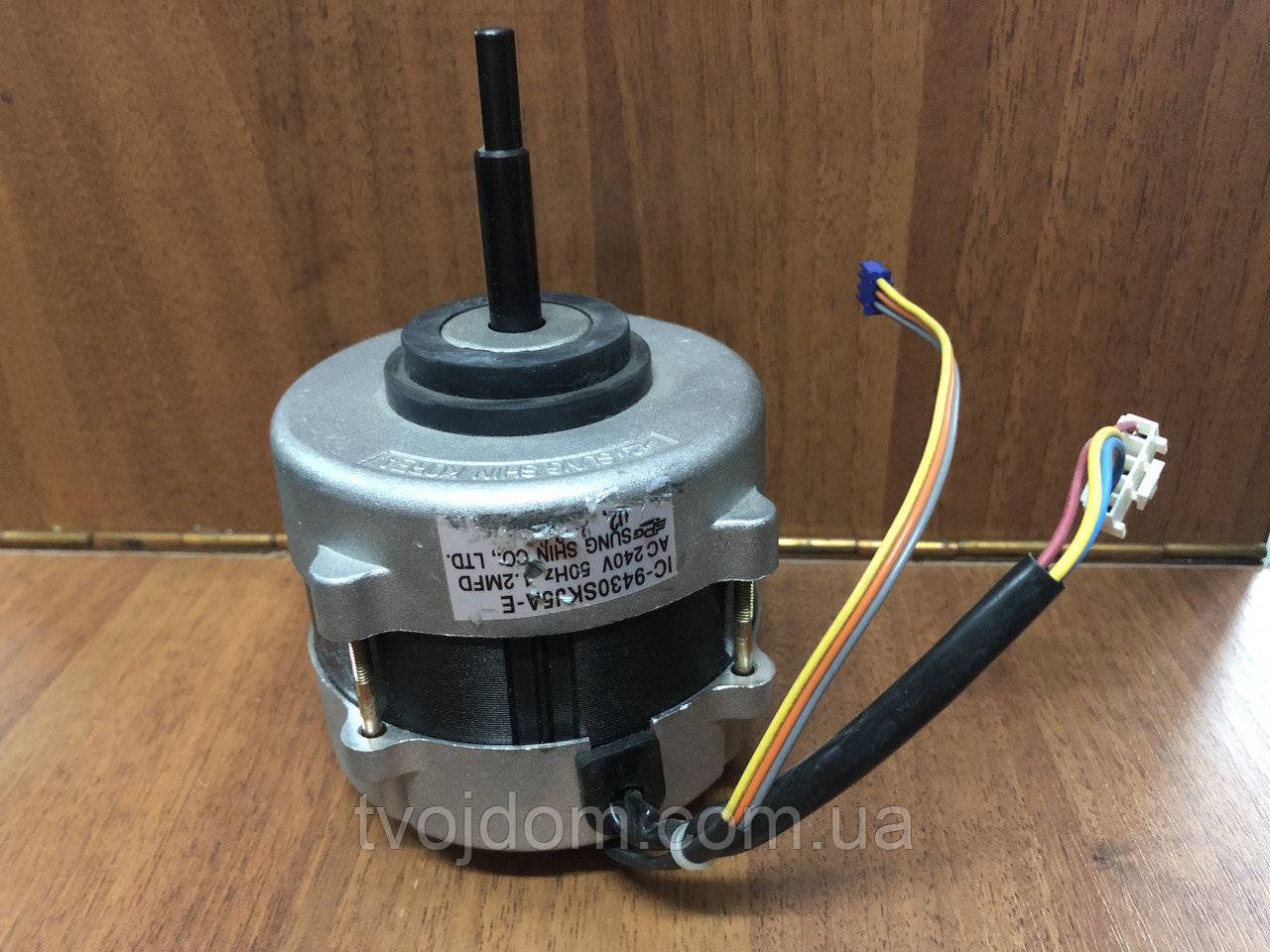

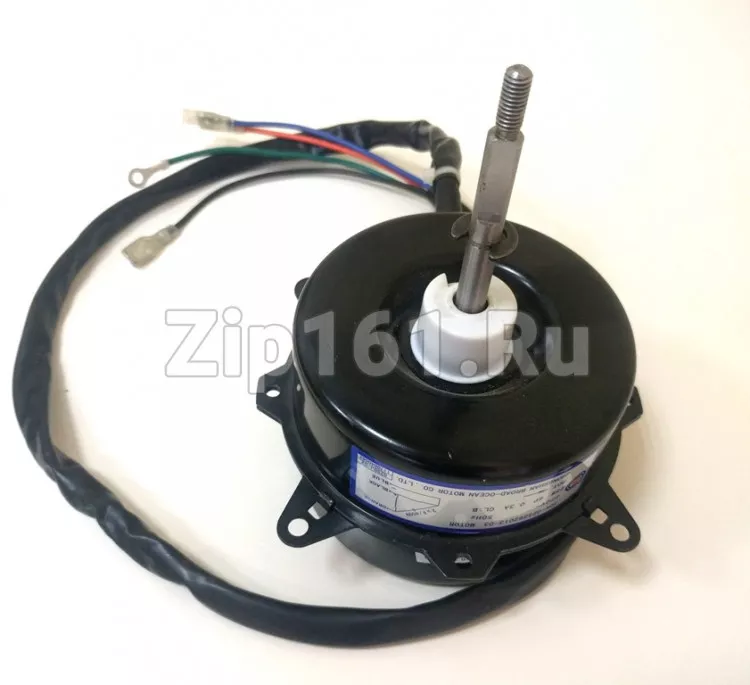

Подбор двигателя вентилятора кондиционера

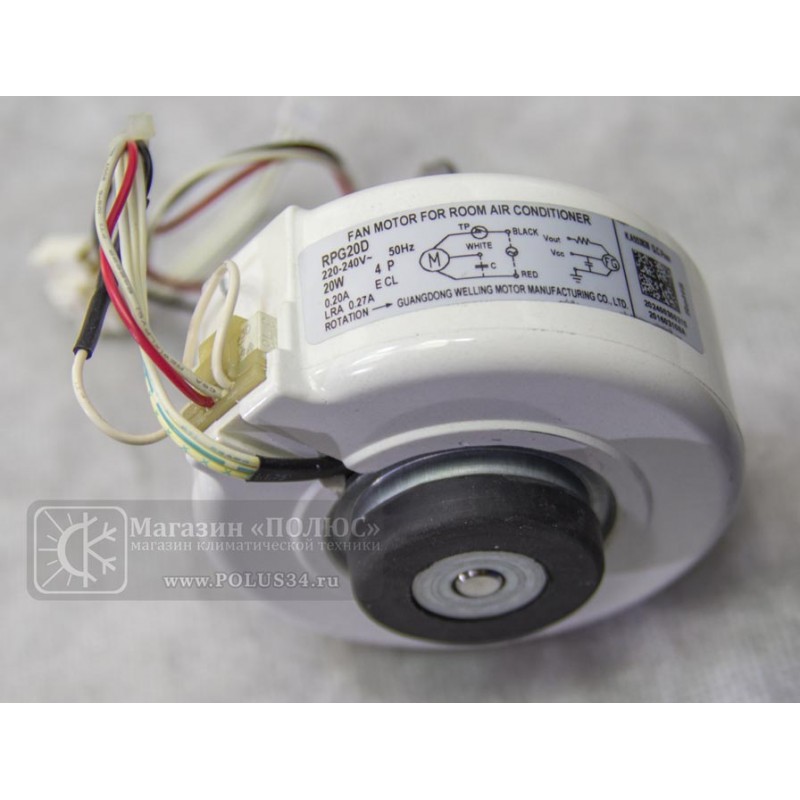

PG двигатель
В сплит-системе двигатель находится как в наружном, так и во внутреннем блоке. Двигатель вентилятора наружного блока кондиционера делается из металла, а внутреннего – из прочного пластика.
Типы двигателей:

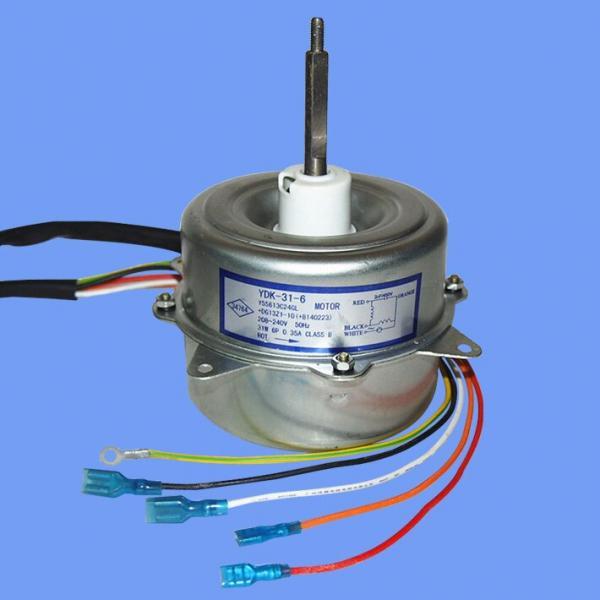

- Много-обмоточный: разная скорость вращения вентилятора получается за счёт подачи энергии на различные обмотки.

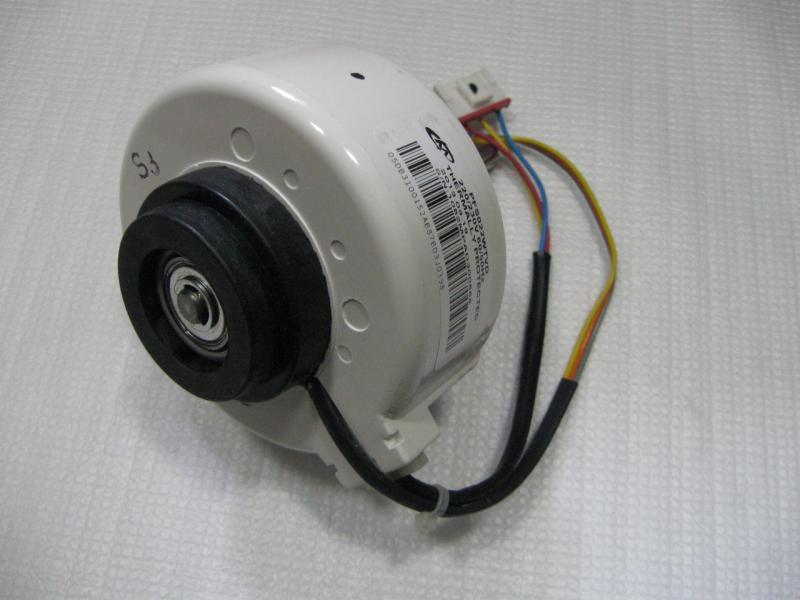

- DC-inverter – чаще всего применяется в инверторных двигателях. За счёт изменения амплитуды постоянного напряжения регулируется скорость вращения.
- PG-motor – с помощью регулирующего элемента (симистор или тиристор) подаётся напряжение через обмотку, состоящую из двух частей. Разные скорости вращения вентилятора достигаются благодаря изменению амплитуды управляющего напряжения.
Вооружившись знаниями, пользователь сможет легко выбрать двигатель для кондиционера и вовремя обнаружить неполадки в системе.
Диагностика и ремонт вентилятора охлаждения своими руками
Вентилятор системы охлаждения двигателя является неотъемлемой частью в процессе бесперебойной работы. В случае поломки вентилятора двигатель перегревается, что может привести к выходу его из строя.
Так как ремонт любых элементов автомобиля процедура зачастую не дешёвая, многие предпочитают делать это собственноручно. На наше счастье проблем с запчастями, на сегодняшний день, нет. Омрачить процесс ремонта может только срок доставки деталей, если речь идет о автомобилях иностранного производства.
Выход из строя вентилятора — это проблема не шуточная . Если выявить ее своевременно, спасет легкий ремонт. Если проблема возникла на трассе и двигатель закипел – последствия могут обойтись довольно дорого.
В этом случае рекомендуется долить в систему охлаждения, хотя бы чистой воды и двигаться к месту устранения поломки на средних оборотах двигателя, внимательно следя за датчиком температуры. В случае если придется останавливаться, например на светофорах, двигатель лучше глушить.
Причин выхода из строя вентилятора может быть множество – это и элементарная выработка ресурса мотора вентилятора, или же муфты включения, обрыв лопастей, окисление контактов, обрыв в электропроводки, но, первым делом стоит проверять предохранитель и реле включения вентилятора.
Если Вы все же обратились на СТО, не спешите соглашаться на замену всего что вам укажут , поскольку для любой станции очень выгодно поменять максимум деталей на Вашем автомобиле.
А лучше всего проведите диагностику и ремонт СВОИМИ РУКАМИ .
— первым делом, проверьте предохранитель. Для этого воспользуйтесь обозначениями на внутренней стороне крышки блока предохранителей.
— проверьте и почистите все контакты в электроцепи вентилятора.
— проверьте датчик включения вентилятора. Он находится либо в радиаторе, либо в охлаждающей магистрали. Для этого снимите с него разъем и при включенном зажигании замкните контакты в разъеме.
Если при этом Вы услышите характерный щелчок реле и вентилятор заработает – значит вышел из строя датчик включения.
Если при замыкании вентилятор не включился – проблема либо в реле, либо в электромоторе вентилятора.
Если реле стоит очень дешево и, чтобы исключить эту неисправность, его можно попросту поменять, то новый электромотор может обойтись довольно дорого .
Не спешите огорчаться.
Возьмите два любых провода, подсоедините их напрямую к разъему вентилятора и к аккумулятору, соблюдая полярность (черный провод всегда минусовой)
Если и при этом вентилятор не подает признаков жизни, демонтируйте его (делается это элементарно – вентилятор вместе с дифузором крепится к передней части автомобиля или к радиатору 4-мя – 8-ю гайками)
Разберите электромотор, аккуратно почистите его от пыли, грязи и окислений, замените контактные щетки смажте подшипник маслом (моторным или трансмиссионным) и визуально осмотрите ротор и статор на предмет обрыва обмотки.
Соберите электродвигатель в обратной последовательности. Перед установкой на автомобиль проверьте его работу на аккумуляторе.
В случае если и после проведенных процедур электромотор не заработал , значит налицо обрыв в обмотке .
Здесь перед вами становится выбор — сравните стоимость нового электромотора и услуг электрика по реанимации старого и сделайте для себя вывод, какой вариант более выгоден для Вас .
Любая неисправность автомобиля – это дополнительные расходы , но не стоит расстраиваться и уж тем более сразу же обращаться на станции тех обслуживания, пытающимся любой ценой заставить Вас выложить как можно больше денег.
Без преувеличения 70% работ по обслуживанию и ремонту автомобиля Вы можете выполнить СВОИМИ РУКАМИ , оставив солидные суммы денег в бюджете Вашей семьи.
Источник
Схема мульти сплит системы
Мульти сплит система – это кондиционер имеющий один внешний блок и несколько внутренних
В этом случае добавляются ещё несколько внутренних блоков, а также:
Distributor – распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.
В схеме также присутствуют элементы, которые используются не только в мульти системах:
Receiver tank – ресивер.
Ресивер имеет несколько предназначений – защита от гидроудара компрессора, слив фреона при ремонте и т.д.
В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ
Ремонт электровентиляторов охлаждения радиатора, и отопителя
Быть мобильным
В каждом современном автомобиле устанавливается система отопления и вентилирования. Благодаря комбинированным механизмам кондиционирования и отопления автомобилисты, пассажиры не зависят от температурных режимов снаружи машины. Поездка всегда комфортная.
Как быть, если системы выходят из строя
Ремонт электровентиляторов и схожих поломок починит опытный специалист. Благодаря мобильности фирмы, работник сможет за короткое время добраться до заказчика и устранить неполадки. В первую очередь проверяться клеммы вентилятора. Если напряжение будет нестабильным, то датчик проводки, блок управления или целостность проводки повреждены. Автовладелец при «вскипании» (перегреве) двигателя обязан сразу бить тревогу, иначе масштабных неполадок не избежать.
Диагностические и ремонтные работы для автоэлектрика проверенной фирмы не проблема:
- промывка радиаторов печек;
- промывка систем охлаждения;
- устранение неполадок или полная замена вентиляторов;
- замена радиаторов печек и не только.
Ремонт охлаждения радиатора является часто оказываемой услугой автомобильного сервиса, поэтому восстановительные этапы и процесс замены деталей доведены до совершенства. Во время реставрационных работ клиент получает ряд полезных советов по правильной эксплуатации «капризных» приборов.
- фильтр для очистки воздуха, попадающего из вне;
- дефлекторы;
- воздуховоды;
- отопитель и вентиляторы отопителей.
Если придерживаться дельных советов выездного автоэлектрика фирмы, комфортное перемещение на автомобиле не будет испорчено непредвиденными поломками.
Профессионализм компании
В современных моделях транспорта специалисты о ремонте электродвигателей охлаждения радиатора знают все. Данный вид реставрационных мероприятий является трудоемким. Электровентиляторы работают в предельном режиме сложности: влага, пыль, перепады температур не могут не сказаться пагубно на работе всей системы. В машинах последних выпусков прибор охлаждения мотора и кондиционер обслуживает всего один вентилятор. Такая нагрузка рано или поздно даст о себе знать. Производители автопрома осознанно идут на такие конструктивные решения, чтобы уменьшить общую себестоимость продукции.
Ремонт электровентиляторов посредством авторитетной фирмы всегда актуален. Полная замена воздухозаборной системы стоит довольно дорого, поэтому клиенты просят автоэлектрика бороться за продление жизни прежних заводских деталей.
Работа электромагнитной муфты
Система вентиляции с каждым разом совершенствуется. Раньше воздухозаборный механизм забирал слишком много мощности у двигателя из-за постоянной работы. На смену пришли вязкостные термомуфты, которые с нагревом мотора имеют более жесткое зацепление (при снижении работы мотора скорость вращения крыльчатки ослабевает, жесткость уменьшается). Такой режим функционирования щадит «сердце» автомобиля.
Электромагнитная муфта работает от термодатчика. Механизм имеет ударное включение, что является недостатком. Поэтому данная деталь используется только в ряде иностранных моделей машин
Стоит принять во внимание, что сотрудники известного автомобильного сервиса знают о ремонте электродвигателей охлаждения радиатора не понаслышке
Автоэлектрик с выездом имеет не только обширный опыт, но и передовое переносное оборудование. Мобильность сотрудника сэкономит денежные затраты клиента. Вариативность оплаты оказываемых услуг делает общение с клиентом непринужденным. Ремонт охлаждения радиатора по приемлемой цене с длительным гарантийным сроком всегда в Вашем распоряжении.
Подбор двигателя вентилятора кондиционера
В сплит-системе двигатель находится как в наружном, так и во внутреннем блоке. Двигатель вентилятора наружного блока кондиционера делается из металла, а внутреннего – из прочного пластика.
Типы двигателей:
- Много-обмоточный: разная скорость вращения вентилятора получается за счёт подачи энергии на различные обмотки.
- DC-inverter – чаще всего применяется в инверторных двигателях. За счёт изменения амплитуды постоянного напряжения регулируется скорость вращения.
- PG-motor – с помощью регулирующего элемента (симистор или тиристор) подаётся напряжение через обмотку, состоящую из двух частей. Разные скорости вращения вентилятора достигаются благодаря изменению амплитуды управляющего напряжения.
Вооружившись знаниями, пользователь сможет легко выбрать двигатель для кондиционера и вовремя обнаружить неполадки в системе.
- https://sovet-ingenera.com/vent/montazh/podklyuchenie-elektrodvigatelya-konditsionera.html
- https://b.eurobi.ru/catalog/zip/z7/
- https://strojdvor.ru/kondicionirovanie/ustrojstvo/motor-elektrodvigatel-ventilyatora-kondicionera-raznovidnosti-i-prichiny-nepoladok/
Подключение кондиционера (сплит-системы)
Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.
Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.
Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).
Как подключить кондиционер от розетки
Для подключения стационарного или мобильного кондиционера от розетки нам понадобятся:
• силовой кабель с 3-мя медными жилами сечением 2,5 мм² (например, кабель ВВГ 3х2,5 производства ООО «Кабель-Арсенал»). Изделие данного завода имеет следующую цветовую маркировку жил: белый, синий, желто-зеленый (ж/з); • розетка типа SCHUKO с контактом заземления;
• трехжильный провод ПВС сечением 1,5 мм² и вилка (если в комплекте с кондиционером не поставляется соединительный провод)
Для этих целей подойдет провод ООО «Кабель-арсенал» — ПВС 3х1,5-0,38 с такой цветовой маркировкой жил: коричневый, синий и желто-зеленый (ж/з); В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения
Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте
После прокладки и фиксации кабеля выполняем в щитке его подключение в следующей последовательности:
• жила с изоляцией белого цвета — свободная клемма автомата; • синяя жила – свободная клемма нулевой шины;
• жила ж/з цвета — любая клемма шины заземления. После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:
• автоматический выключатель (если предварительно не был установлен в квартирном щитке).
Если в комплекте с кондиционером нет соединительного провода, то берем провод ПВС, отмеряем необходимую длину и приступаем к установке вилки. Для этого раскручиваем ее, пропускаем провод в специальное отверстие в корпусе, зачищаем его, оконцовываем многопроволочные жилы и подключаем:
После выполнения подключения провод фиксируем специальной скобой и собираем вилку.
Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:
• жилу с изоляцией коричневого цвета – к клемме «L»; • жилу синего цвета – к клемме «N»;
Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.
Прямое подключение кондиционера
Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом необходимо использовать такой же кабель, как и в предыдущем варианте подключения.
Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.
После этого выполняются работы по прокладке коммуникаций для подключения наружного блока и отделочные работы. Далее производится установка и подключение наружного и внутреннего блоков кондиционера. Во время установки внутреннего блока снимаем лицевую панель, отвинчиваем винты, придерживающие крышку клеммной коробки, и вынимаем ее. Через специальное отверстие пропускаем конец кабеля, зачищаем и подключаем к специальному клеммному блоку:
• жилу с изоляцией белого цвета – клемма «L»; • жила синего цвета – клемма «N»;
Закрываем крышку, прикручиваем винты, после чего закрываем панель.
Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.
Виды работ от исполнителей Юду
Квалифицированные специалисты и частные мастера, предлагающие услуги на Юду, смогут аккуратно снять вентиляторы, регуляторы и приборы для измерения температуры. Они эффективно выполнят проверку двигателя и системы охлаждения, благодаря чему точно обнаружат причину поломки термостата.
Профессионалы Юду профессионально отремонтируют вентиляторы, как в иномарках, так и отечественных авто. Устранение неисправности они сделают аккуратно и с учетом рекомендаций производителя.
Этапы починки вентиляторов охлаждения:
- электронная и механическая диагностика вентиляторов (специалисты точно определят, почему происходят сбои в работе электрики)
- демонтаж сломанного вентилятора (перед тем как снять деталь мастер аккуратно открутит все гайки и болты, которые крепили систему к двигателю)
- устранение неисправности вентилятора (замена датчика температуры, контактов, термостата или капитальное восстановление электропроводки)
- установка отремонтированного вентилятора
- проверка правильности работы системы
Во время диагностики специалисты, зарегистрированные на Юду, тщательно проверят все электрические провода, контакты и контроллер. Они качественно оценят правильность работы системы, благодаря чему с легкостью определят, неисправна охлаждающая система или на самом деле сломался электродвигатель.
Если отремонтировать вентиляторы нет возможности, мастера Юду профессионально установят новый прибор. Для замены специалисты предложат надежную и недорогую охлаждающую систему от производителя. Стоимость вентиляторов профессионалы Юду оговорят с вами заранее.
Виды, устройство и принцип работы компрессора
Компрессор представляет собой нагнетатель вытеснительного типа. Он начинает свою работу после включения кнопки кондиционера в салоне автомобиля. Устройство имеет постоянное ременное соединение с двигателем (привод) через электромагнитную муфту, которая позволяет запускать установку, когда это необходимо.
Нагнетатель всасывает охлажденный хладагент в газообразном состоянии из зоны низкого давления. Далее, за счет сжатия повышается давление и температура хладагента. Это главные условия для его расширения и дальнейшего охлаждения в расширительном клапане и испарителе. Для повышения срока службы составных частей компрессора используется специальное масло. Часть его остается в нагнетателе, другая часть растекается по системе. На компрессоре размещен предохранительный клапан, который защищает установку от превышения давления сверх нормы.
Различают следующие виды компрессоров в климатических установках:
- аксиально-поршневые;
- аксиально-поршневые с вращающимся наклонным диском;
- лопастные (роторные);
- спиральные.
Наиболее широкое распространение получили аксиально-поршневые и аксиально-поршневые нагнетатели с наклонным вращающимся диском. Это наиболее простой и надежный вариант устройства.

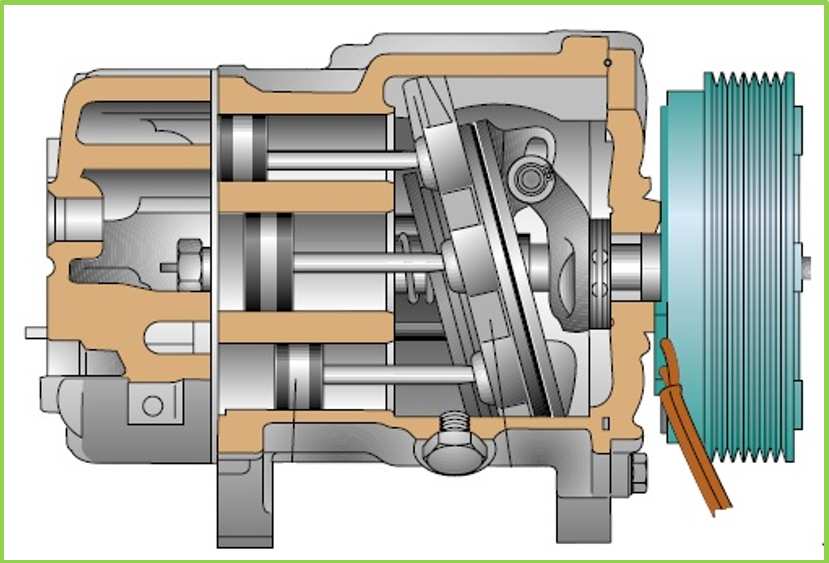

Аксиально-поршневой нагнетатель
Приводной вал компрессора приводит в движение наклонный диск, который, в свою очередь, образует возвратно-поступательное движение поршней в цилиндрах. Поршни двигаются параллельно валу. Количество поршней может отличаться в зависимости от модели и конструктивного решения. Их может быть от 3 до 10. Таким образом, формируется такт работы. Клапана открываются и закрываются. Происходит всасывание и нагнетания хладагента.
Мощность климатической установки зависит от максимальной частоты вращения компрессора. Часто производительность зависит от скорости двигателя. Диапазон частоты вращения нагнетателя находится от 0 до 6 000 об/мин.
Чтобы убрать зависимость работы компрессора от скорости работы двигателя, используются компрессоры с изменяемым рабочим объемом. Это достигается путем применения вращающегося наклонного диска. Угол наклона диска меняется с помощью пружин, что корректирует производительность всей климатической установки. В компрессорах с постоянным аксиальным диском регулировка происходит в результате отключения и включения электромагнитной муфты.

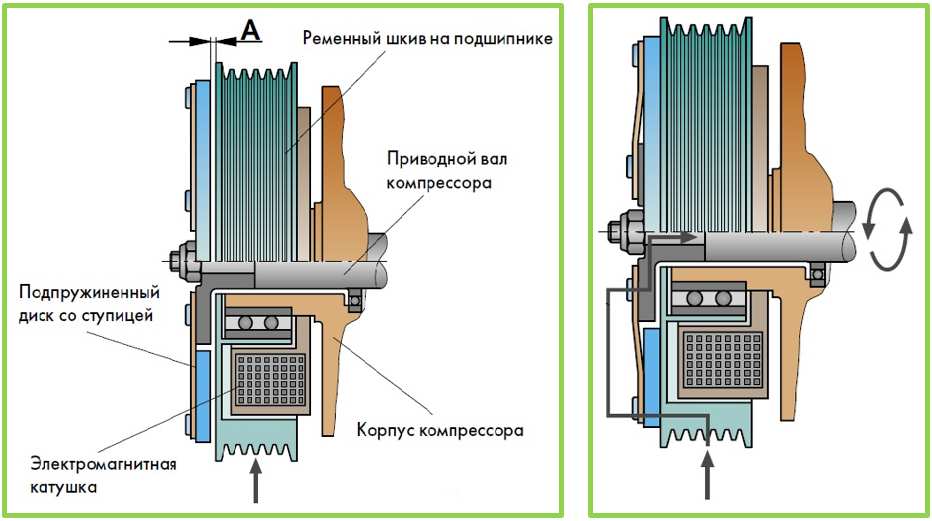

Привод и электромагнитная муфта
Электромагнитная муфта обеспечивает связь работающего двигателя и компрессора во время включения кондиционера. Муфта состоит из следующих компонентов:
- ременной шкив на подшипнике;
- электромагнитная катушка;
- подпружиненный диск со ступицей.
Двигатель посредством ременного соединения приводит в движение шкив. Подпружиненный диск соединен с приводным валом, а электромагнитная катушка с корпусом нагнетателя. Между диском и шкивом имеется небольшой зазор. Когда включается кондиционер, электромагнитная катушка создает магнитное поле. Подпружиненный диск и вращающийся шкив соединяются. Компрессор начинает свою работу. Когда кондиционер выключается, пружины отводят диск от шкива.
5 Крепление кабеля к электрощиту
Схема подключения сплит-системы к электросети предусматривает использование трехжильного медного кабеля. Если кондиционер обладает мощностью менее 3 кВт, то допускается его сечение 1,5 мм². При мощности агрегата от 3 до 5 кВт сечение провода должно быть 2,5 мм².
Более надежным считается кабель с маркировкой ВВГ, который защищен поливинилхлоридной изоляцией. Срок его службы составляет около 30 лет. Если планируется укладывать провод в штробу, тогда лучше подойдет плоский кабель ВВГ-П. Для установки в кабель-канале или в гофрированной трубе используется негорючий провод ВВГ-НГ.
провод можно фиксировать алебастром
Двигатель нагрелся, а вентилятор не включается
Это, пожалуй, наиболее часто возникающая проблема. Об этом мы уже немного сказали в начале статьи, однако тут нужно разобраться более подробно. К примеру, вентилятор охлаждения двигателя «Калина» должен включаться при температуре 99 плюс-минус 2 градуса. Выключаться устройство должно при температуре 92 плюс-минус 2 градуса. Если этого не происходит, например, включается, но не выключается или наоборот, то нужно выполнить ремонт или замену термовыключателя.
Чтобы проверить, в этом ли дело, можно попробовать завести двигатель, дать ему нагреться до рабочей температуры, аккуратно выкрутить крышку расширительного бачка и засунуть туда термометр. Если отметка остановилась между 92 и 99 градусами, то должна включиться первая скорость, если на 99-105, то устройство должно работать на второй скорости. Если были замечены какие-либо отклонения, то, скорее всего, на резисторе сгорел предохранитель.
Как проверить обмотки вентилятора
На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.
Ищите общую точку цепи, как на схеме внизу.
Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.
Примерные значения сопротивления обмоток вентилятора могут быть следующими:
Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.
Все зависит от мощности вентилятора и сечения провода.
Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.
Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.
Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.
Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.
Схема подключения напольного ветилятора
Упрощенная схема ветродуя выглядит следующим образом.
Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:
Нажатие каждой кнопки сопровождается замыканием своей контактной группы.
При этом другая контактная группа в этот момент размыкается.
Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.
Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.
Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.
Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.
Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке «0». При исправности, должно быть нулевое сопротивление.
Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку — другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.
Если везде по нулям, значит переключатель и провода у вас рабочие.
Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.
Только после этого можно переходить к проверке обмоток самого двигателя.
Двигатели наружного блока кондиционера
Двигатель вентилятора кондиционера 50Вт 1250 об/мин 220В 50Гц MOD 010235B1 для наружного блока сплит-системы Электрическое подключение: 3 провода, синий, красный, жёлтый.
Двигатель наружного блока кондиционера DK8-53A280H SWF-230-60-1 сплит-системыКрепление на 3 резиновых виброгасителях. Электрическое подключение: 2 фишки и заземление.
Двигатель вентилятора кондиционера YDK24-6T(N) 24Вт 220В 50Гц для наружного блока сплит-системы Электрическое подключение: 3 клеммы.
Двигатель вентилятора кондиционера YDK56-6 56Вт 220В 50Гц для наружного блока сплит-системы Электрическое подключение: разъём 7 пин (4 провода), 2 клеммы, провод заземления.
Мотор вентилятора наружного блока кондиционера YDK-74 74Вт 220В 50Гц Электрическое подключение: разъём 7 пин (5 проводов), 2 клеммы, провод заземления.
Двигатель вентилятора внешнего блока кондиционера YDM-30A-4 30Вт 230В 50Гц сплит-системы, короткий вал Электрическое подключение: 3 провода, синий, красный, жёлтый.
