Устройство и принцип работы
Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.
Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.
В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.
Рисунок 1. Автоматический выключатель старого образца
Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.
Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.
Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).
Рисунок 2. Устройство современного автомата
Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.
Принцип действия электромагнитного расцепителя.
По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.
Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.
Минусы двухполюсных автоматических выключателей
Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:
При одновременном замыкании двух линий происходит пробой кабеля электрическим током.
- Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
- В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
- Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.
Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.
В чем разница?
Предназначение однополюсника отключать только одну линию.
Двухполюсным автоматом:
- Контролируются рабочие процессы на 2 линиях.
- Сравнивается электронный поток.
- Определяется соответствие значений с нормативами.
Как только показатель превышает норму происходит срабатывание аппарата. Цепь разорвется полностью, ток прекратит поступать, в отличие от выключателя с одним полюсом.
Если подключены независимые однополюсные приборы при возникновении неполадки в сети отключится только одно устройство. Напряжение сохранится в неисправной цепи, так как будет включен аппарат проводка может загореться.
Выключатели играют общую защитную роль, но у них есть разница в расцепителе. Двухполюсник обладает таким элементом, который выключает обе части, когда срабатывает автомат или механически поворачивают ручку.
В квартирах с одноконтурной цепью не нужны сложные автоматы, так как там нет сложного оборудования с разными сегментами, которым требуется одновременная защита. Когда в доме устанавливают приборы, не подходящие по разным причинам для общей сети, понадобится многополюсник.
Подготавливаем автомат к подключению и установке
В качестве примера мы возьмем упомянутый выше двухполюсный автомат.
Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.
Два отходящих, они расположены снизу автомата.
Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.
Пластины предназначены для фиксации провода.
Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).
Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода.
Крепится автомат на специальную рейку (DIN рейка).
Для этого на задней части автомата предусмотрена специальная защелка.
Вот так все выглядит в конечном итоге.
Сферы применения
Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:
- сети уличного освещения;
- трехфазные асинхронные двигатели лифтового оборудования;
- вводные распределительные устройства жилых зданий;
- защита двигателей детских аттракционов;
- двигатели насосных станций, качающих воду в жилые дома;
- насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.
Трехполюсные автоматические выключатели используются повсеместно. Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.
При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора
Схемы подключения автомата
Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.
Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.
Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.
И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.
Исполнение автоматических выключателей
В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.
В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.
Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.
Краткая характеристика двухполюсника
Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.
Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.
Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.
Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.
Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.
Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.
Между тем, существуют два подвида двухполюсных приборов:
- с защитой одного полюса и обычной коммутацией нейтрали;
- с защитой обоих полюсов и одновременной их коммутацией.
Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.
Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.
Особенности устройства трёхполюсника
Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.
Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.
Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.
Конструктивно трехполюсный автомат содержит следующие элементы:
- механизм управления;
- систему контактов;
- модуль гашения электрической дуги;
- расцепляющее устройство.
Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.
Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).
Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.
То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.
Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.
Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.
Обобщённые технические характеристики автоматов
Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.
Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:
Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.
Подробнее о выборе автоматических выключателей читайте в статьях:
Разница между двухполюсным и однополюсным автоматом
Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.
Разница между двухполюсным и однополюсным автоматом
Достоинства и недостатки
Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.
Вам это будет интересно Монтаж электросчетчика
Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.
Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям
Технические характеристики
Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.
Технические характеристики электрооборудования
Установка и схемы подключения
Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.
Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.
Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления
Подключение двухполюсного автоматического выключателя
Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель — это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок. Данное устройство имеет несколько защит:
- От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
- От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.
То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.
Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.
Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:
- Потребляемой мощности;
- Напряжения;
- Силы тока.
Читать далее: Светодиодные лампы ASD назначение виды лампочек и мнение о продукте
Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться.
Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева.
И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.
Преимущества и недостатки двухполюсника
Знаете ли вы, что два стандартных однополюсных АВ не могут заменить двухполюсную конструкцию? На самом деле двух-полюсный автомат имеет общий рычажок для отключения + единый механизм блокировки. При срабатывании обе подключенные линии обесточиваются одномоментно. Объединяя два однополюсных устройства одна цепь при аварии отсекается, а вторая продолжает подавать нагрузку. Из-за этого может загореться электропроводка.
У однополюсного и двухполюсного выключателя разница заключается в наличии у последнего дополнительной функции — блокировки при утечке токов. Назначение двухполюсного автомата — обеспечение контроля и сетевой защиты, актуальное при невозможности включения в общую цепь отдельных электропотребителей. К примеру, когда группа потребителей питается через трансформатор, то подключение двухполюсного автомата обязательно.
У двухполюсника насчитывается немало плюсов:
- слежение за линиями и защита оборудования обеспечиваются при однофазном и трехфазном питании;
- одномоментно обесточиваются оба провода, а это более высокая степень защиты;
- можно контролировать мощность отдельных электроустановок;
- устройство универсально для протекции от перенапряжений в домашних, офисных и промышленных сетях;
- установка и подключение двухполюсного автомата, а также обслуживание и демонтаж не составят труда;
- для разветвления и структурирования электропроводки прибор подходит идеально;
- согласно ПУЭ “двухполюсники” годятся для работы в качестве вводного автомата.
Минусами защиты многополюсными АВ считают теоретическую вероятность кабельного пробоя при включении двух линий под нагрузкой и необходимость расчета характеристик автомата. При завышенной чувствительности выключателя вас ждут многократные отключения электроэнергии, а при слабой скорости срабатывания прибор вовремя не среагирует на аварию в сети. Через двухполюсную защиту запрещено включать заземление, РЕ-провод отсекается от питания только путем выключения штепселя из розетки.
Электрификация
Чтобы правильно осуществить электрификацию объекта любой сложности нужно выполнить следующие действия:
- составить электрическую схему с учетом всех особенностей электропроводки конкретного объекта;
- грамотно определить суммарную потребляемую мощность;
- определиться с количеством электрических групп и мощностью каждой группы;
- определиться с местом установки распределительного щитка и на какое количество модулей он должен быть;
- подобрать прибор учета (электросчетчик);
- правильно осуществить подсоединение отходящих и приходящих линий;
- осуществить подключение щита к сетям энергопоставляющей компании.
Более современные аналоги прибора
Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.
Вариант #1: устройство защитного отключения
Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.
Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций
УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.
Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.
Вариант #2: автоматический выключатель
Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.
Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.
Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом
Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.
Вариант #3: дифференциальный автомат
Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.
Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации
Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.
Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.
Вариант #4: контактор – вид электромагнитного реле
Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.
Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях
В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.
Это интересно: УЗМ-3-63 — принцип работы, характеристики, схема подключения
Заключение
Автоматический выключатель трехполюсный является важной частью домашней электрической системы
Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы
Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.
Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).
Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.
Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.
Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.
Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).
Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.
А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

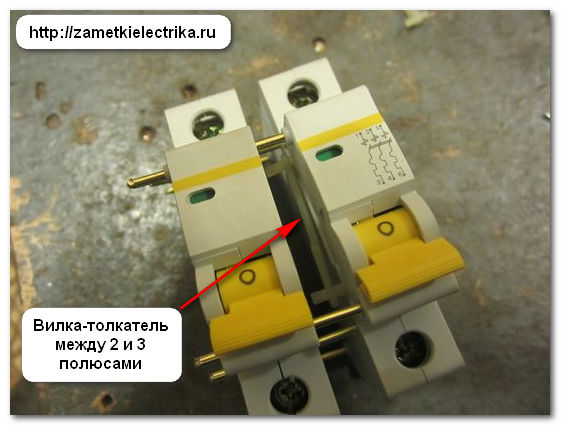

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).
Эксперимент №2. Соединяем три однополюсных автомата
Берем три однополюсных автоматических выключателя ВА47-29.
Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.
Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

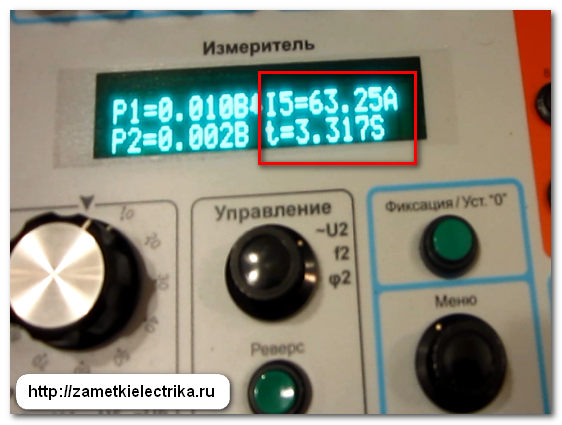

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).
Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.
А вот состояние контактов соседних полюсов.
Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?
Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.
К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .
Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.
Полную версию экспериментов смотрите в моем видео:
