Установка дымохода для газовых котлов – требования и материалы

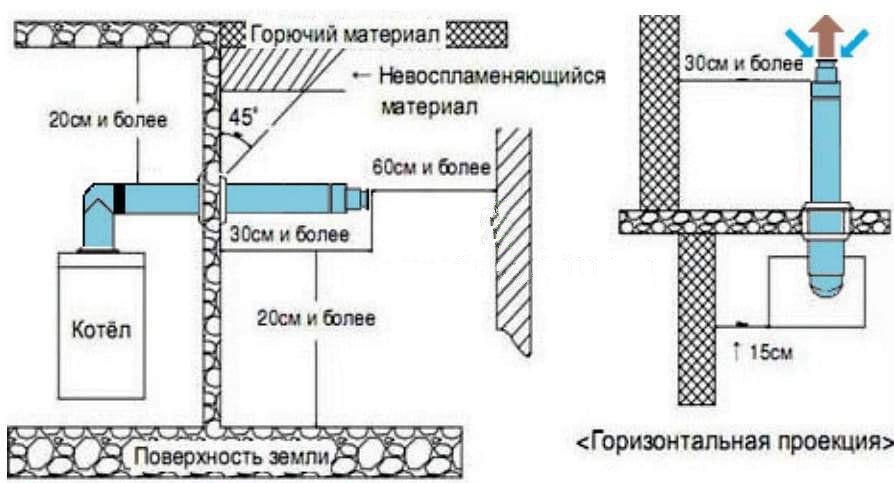

Монтаж коаксиальной трубы

Установка коаксиальной трубы газового котла относится к категории сложных процессов – конструкция непроста, да и требования к ней предъявляются достаточно серьезные. Кроме того, нужно заранее подумать о том, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически не различается. Для примера можно взять стандартный дымоход, включающий в себя трубы диаметром 100 и 60 мм (внешняя и внутренняя трубы соответственно).

Алгоритм установки коаксиальных труб выглядит следующим образом:

Сначала нужно подготовить все оборудование и спроектировать будущую конструкцию.
Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо высверлить отверстия, размер которых должен на 10 мм превышать диаметр внешней трубы. 10-мм допуск необходим для установки креплений.
Основа соединяется с выводом котла. У большинства котлов вывод находится на верхней части, поэтому проблем возникнуть не должно.
Далее устанавливается нижняя часть трубы. Ее фиксация осуществляется при помощи хомутов и фитингов.
После установки первого отрезка можно приступать к установке остальных элементов коаксиального дымохода.
Места соединения труб необходимо обработать герметиком или аналогичным материалом.
Последний этап – проверка системы на работоспособность, для чего нужно провести пробный запуск.

Соединять трубы необходимо плотно и качественно – от того, насколько хорошо состыкованы участки дымохода, зависит его эксплуатация. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно относительно друг друга – любые контакты недопустимы. Как показывает практика, небольшое смещение возникает в процессе эксплуатации, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше всего свести к минимуму. Согласно требованиям, на трехметровый отрезок трубы можно установить 3 фитинга или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Ситуация с нормативами по установке коаксиальных дымоходов в России и странах СНГ по-своему уникальна. Они (нормы) как бы есть и в тоже время их нет. Впрочем, для России подобное явление не впервой, что подтверждают многие народные поговорки.

Существуют действующие нормы, регулирующие установку отопительного оборудования: СП «Отопление, вентиляция и кондиционирование», «Правила производства трубо-печных работ» в редакции 2006 года, СНиП «Газораспределительные системы», СНиП II-35-76 «Котельные установки», СП «Инженерные системы одноквартирных домов», СП «Проектирование автономных источников теплоснабжения», СанПиН 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям», СниП «Дома жилые одноквартирные».

Варианты монтажа дымоотводов

Существует несколько способов установки дымохода, каждый из которых имеет свои преимущества и недостатки. В частности, дымоход может быть установлен снаружи либо внутри помещения.

варианты монтажа дымохода

Внутреннее исполнение

Перед тем как установить внутренний дымоход, под ним необходимо монтировать фундамент. В самом начале необходимо отметить место его расположения – он должен проходить через перекрытие и кровлю. После проведения замеров делают проемы и подсоединяют патрубок котла к дымоходу. Необходимо закрепить кронштейн на листе из стали и нарастить при необходимости трубу. Оцинкованный лист стали монтируют у перекрытия, предварительно сделав отверстия по размеру трубы. Стыки закрепляют с помощью хомутов.

Устройство наружной конструкции

Если дымоход необходимо вынести за пределы дома, то в стене проделывают отверстие по размерам трубы с расчетом на изоляцию. В отверстие устанавливают первую деталь дымохода и закрепляют ее изоляцией. Далее присоединяют наружные элементы, которые должны располагаться вертикально. Труба закрепляется с помощью кронштейнов – в конце монтируются крепления трубы к патрубку котла. Все стыки герметизируются.

Установка коаксиального дымоотвода

Особенностью данного дымоотвода является двойная система: одна его часть выводит продукты горения наружу, а другая – снабжает грелку воздухом. Такая структура позволяет обойтись без дополнительной вентиляции. Коаксиальные дымоотводы подходят для закрытых камер сгорания – они монтируются на пол или стену.

Выбор материала для дымохода

При обустройстве дымоотводных систем могут использоваться металлические, керамические и коаксиальные трубы. Решать, какая труба нужна для газового котла, нужно в соответствии с требованиями, которые предъявляет конкретная модель котла. Если же в документации отсутствует подобная информация, то придется изучить характеристики каждого из представленных материалов.

Самым популярным материалом для изготовления дымоходов является металл. Чаще всего используется нержавеющая сталь, но встречаются и варианты из оцинкованной стали. В любом случае, рабочая температура в дымоходе газового котла при использовании металлических труб может достигать 800 градусов, чего вполне достаточно для обустройства системы отвода продуктов сгорания.

Конструкция металлических дымоходов включает в себя внутренний слой, изготовленный из нержавеющей стали, теплоизоляционный слой из базальтовой ваты и тонкий металлический кожух. Такие устройства достаточно надежны, имеют высокую прочность и имеют приемлемые визуальные качества.

Следующий вариант – это керамические дымоходы, рассчитанные на эксплуатацию при температуре до 1200 градусов. Подобные устройства имеют трехслойную конструкцию, которая включает в себя керамический слой, теплоизоляцию и внешнюю оболочку из керамзитобетона. К основным достоинствам дымоходов из керамики можно отнести простоту конструкции и монтажа, надежность и высокую пожаробезопасность.

Последний вид дымоходов – коаксиальный, который хорошо выглядит и имеет очень хорошие эксплуатационные характеристики. Благодаря двухслойной конструкции коаксиальные дымоходы оказываются надежно защищены от выделяющегося конденсата. В сочетании с газовыми котлами это качество проявляется особенно ярко, поэтому выбор коаксиального дымохода в данном случае будет наиболее оправданным.

Существуют также кирпичные дымоходы, но они изначально рассчитаны на использование с твердотопливным отопительным оборудованием. Чтобы появилась возможность подключить газовый котел к кирпичному дымоходу, последний необходимо переоборудовать, вставив в него металлическую часть и выполнив теплоизоляционные работы.

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.

Ошибки при монтаже

К наиболее распространенным ошибкам относится:

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.. Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Видео по теме:

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

Неграмотно выбранная высота и сечение трубы.
Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.
Невыполнение норм ППБ (правил пожарной безопасности).
Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Монтаж

Устанавливать вытяжку необходимо предельно внимательно

Очень важно правильно выполнить все расчеты, чтобы избежать попадания в помещение вредных веществ

Основные правила установки:

правильное определение диаметра вытяжки и длины труб: очень длинные могут стать причиной слабой тяги;
учет мощности агрегата: чем она больше, тем сильнее потребуется тяга;
соблюдение техники безопасности во время монтажа: конструкция должна быть целостной, чтобы газ через неё не просачивался.

Любые нарушения правил установки вытяжки проявятся сразу или спустя некоторое время. Необходимо помнить, что газовая техника, при необдуманной эксплуатации, может стать причиной нанесения серьёзного вреда как владельцу частного дома, так и его соседям.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами

По дыму– металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату– металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Правила монтажа дымохода

Схема дымохода для газового котла должна согласовываться с пожарным надзором и ни в коем случае не нарушать правила техники безопасности или строительные нормы.

Основные правила, которых следует придерживаться в процессе выбора трубы дымохода и других деталей:

выбирайте исключительно огнеупорные или негорючие материалы;
обеспечьте полную герметизацию швов и стыков;
труба должна быть ровной;
стенки трубы должны быть целостными;
нельзя превышать максимальное количество колен – три.

К самому процессу установки дымохода предъявляется ряд правил и требований:

отдельные участки дымохода не могут наклоняться более чем на 30 градусов;
если имеются участки с поворотом, то их нужно отдельно снабжать люком. Это даст возможность проводить чистку и удалять конденсат;
в процессе установки дымохода нужно обязательно продумать расположение ревизии и капельника;
используйте стабилизаторы тяги или заслонки;
устраните образование зазоров между составными элементами и деталями;
идеальным вариантом считается расположение дымохода вертикально;
участки трубы, которая находятся за пределами дома, лучше всего утеплять при помощи минеральной ваты.

Независимо от места монтажа трубы дымохода для напольных газовых котлов, можно выделить такие этапы проведения работ:

подготовка трубы и сборка всех составляющих;
монтаж конструкции к котлу и её фиксация;
обработка и изоляция стыков.

Следует отметить, что один дымоход можно подключать к одному или двум приборам. Идеальным считается использование отдельного способа отведения газов для каждого прибора.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымохода Источник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
Собирается вертикальный стояк.
Уплотняются соединения огнеупорной смесью.
Фиксируются настенными кронштейнами.
Сверху закрепляется предохраняющий от осадков зонт.
Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

Материал, из которого изготовлена труба.
Наружное оформление дымохода.
Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Как сделать и установить дымоход своими руками

Перед теми, кто решил установить дымоотвод, встает логичный вопрос: воспользоваться услугами компаниями или обойтись собственными силами. Все зависит от навыков и умений владельца – если есть сомнения по поводу своих способностей, то лучше оставить это дело профессионалам. Ниже приведены основные пункты, которые понадобятся в случае, если человек решил сделать это самостоятельно.

Схемы и чертежи

В этом пункте представлены схемы установки дымоходов разного типа. Здесь можно увидеть их основные элементы, а также основной алгоритм монтажа.

установка дымохода своими руками

Расчет размеров

Для того чтобы провести правильные расчет и замеры для установки дымоходов, достаточно оперировать всего двумя показателями:

Площадь поперечного сечения;
Высота канала.

После получения результатов расчет необходимо проверить их соответствие нормативам СНиПа, а также в документации от котла. Высота трубы должна быть в районе 3-5 метров. Диаметр трубы напрямую влияет на тягу агрегата. Расчеты можно производить по мощности нагревателя или по нормативам СНиПа. В первом случае показатель нужно умножить на 5,5, чтобы рассчитать диаметр труб. Во втором – достаточно измерить диаметр выходного патрубка и подобрать размер трубы не меньше получившейся цифры.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Начинаем с подготовки:

намечаем в перекрытиях и крыше отверстия для трубы;
сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!
