Конструкция и технические характеристики соединительных электрических колодок

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима

Она должна оставаться на месте

Она должна оставаться на месте.

Основные виды соединителей проводов

Зная принцип действия и возможности тех или иных соединительных устройств, можно очень легко подобрать необходимую деталь. При выборе следует не забывать о способе монтажа, количестве проводников и их сечении. Для работы рекомендуется использовать наиболее оптимальную модификацию изделий.

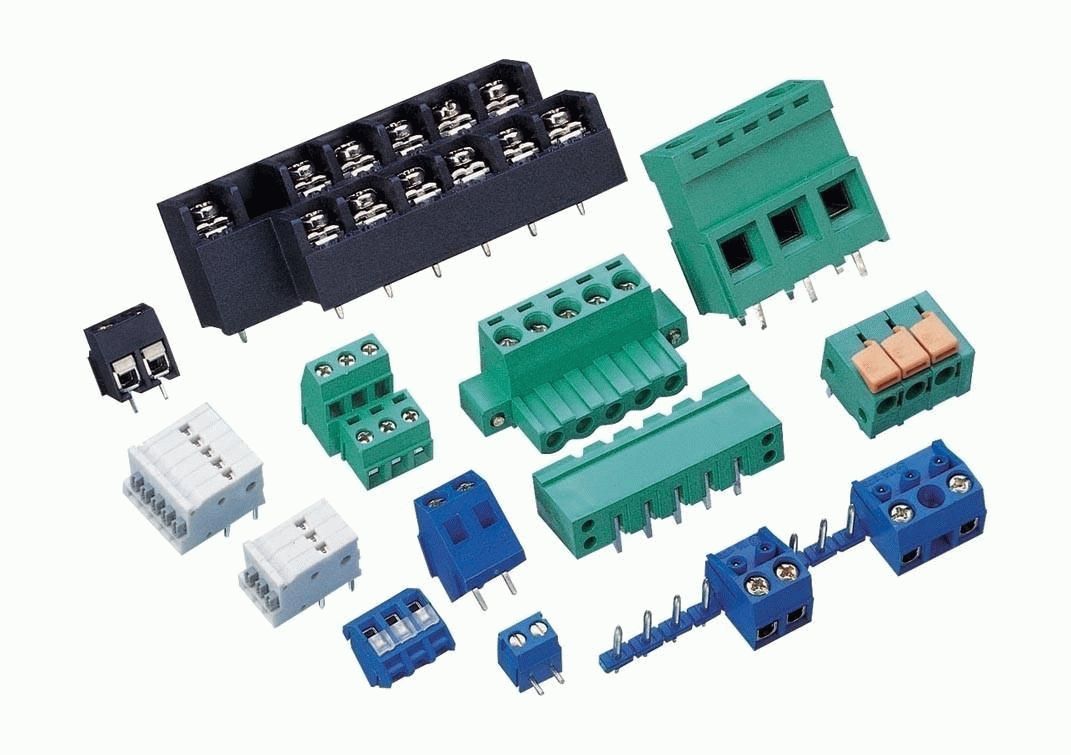

Существуют различные виды клеммных колодок, различающихся между собой по конструкции, качеству и стоимости. Сила тока, который будет протекать в соединенной проводке, не должна превышать номинального значения.

Наибольшее распространение получили следующие виды клеммных колодок:

1.

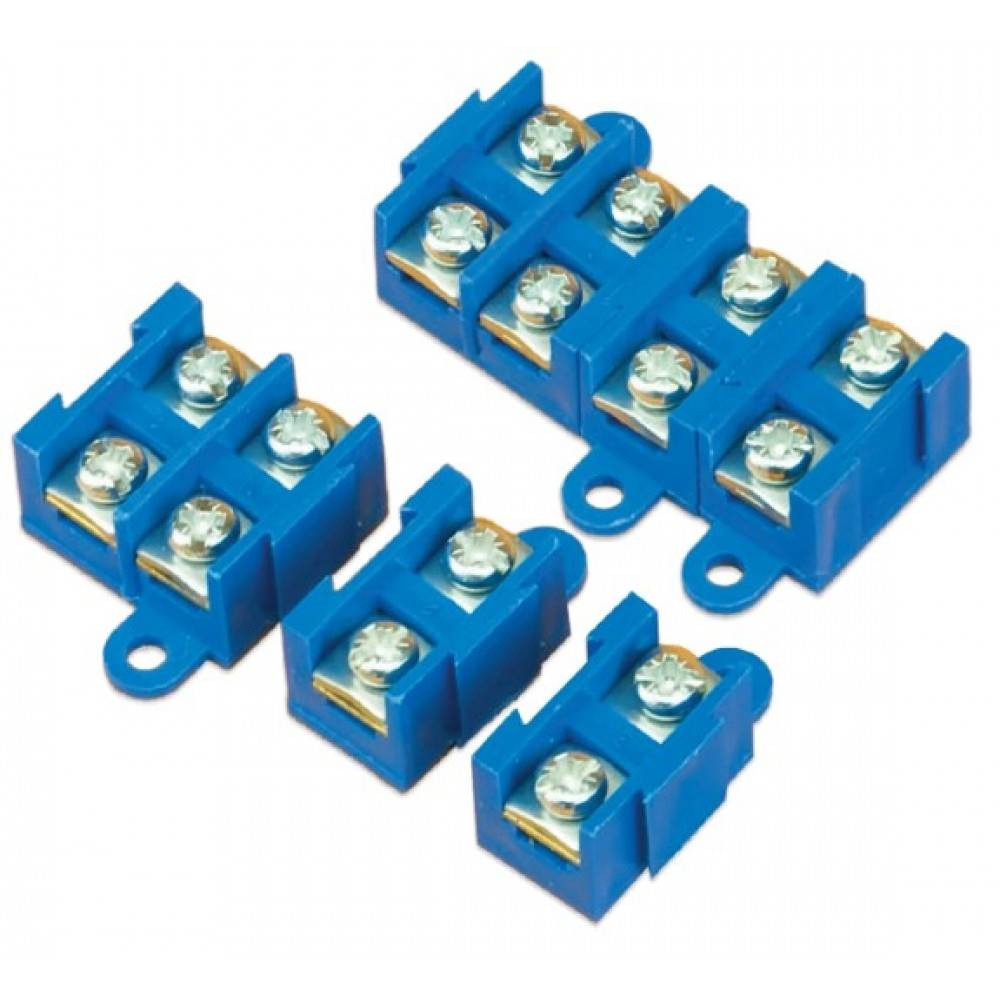

• Винтовые (рис. 1). Эти клеммы называются также барьерными и строительными. Они наиболее востребованы в электротехнике, благодаря своей простоте и надежности в эксплуатации. С их помощью подключаются розетки и соединяются провода во время укладки. Прочная фиксация обеспечивается винтовыми зажимами. Данные соединительные элементы не рекомендуется использовать с алюминиевыми проводами.

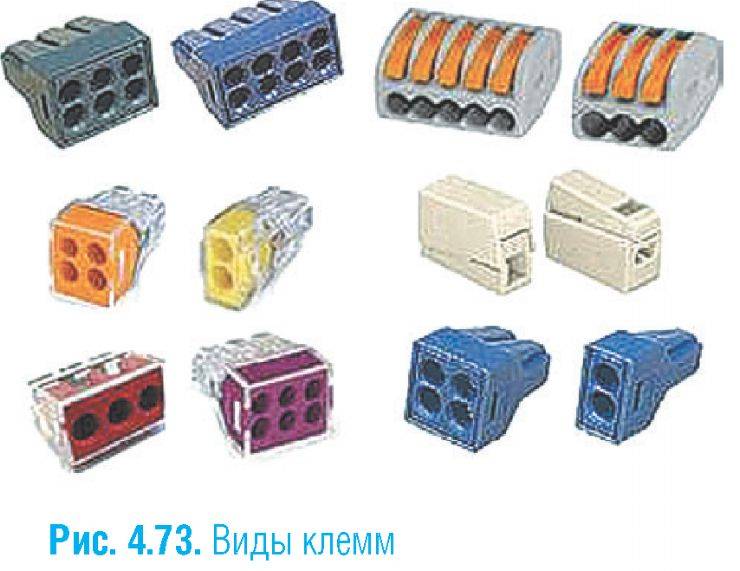

• Зажимные (рис. 2). Они могут называться самозажимными, пружинными или обжимными клеммами. Для зажимания проводника используется пружина, то есть его можно зафиксировать без какого-либо специального инструмента. Провод зачищается, вводится внутрь колодки до упора и далее удерживается пружиной. Для извлечения жилы достаточно оттянуть рычажок в обратную сторону. Самые современные модели обладают самозажимной функцией. Надежное соединение пружинных клемм обеспечило им широкую популярность среди электриков и электротехников. Корпус устройства изготовлен из различных полимеров, а контакты представляют собой две латунные пластины.

3.

• Клеммные колодки, используемые в распределительных коробках (рис. 3). В этих местах, с большим количеством соединений, применяются конструкции, заключенные в пластмассовый корпус, с несколькими отверстиями под проводники. Они оборудуются пружинным устройством и токоведущей шиной. Чтобы выполнить подключение, проводник вставляется в клемму до упора, после чего, фиксируется пружинным механизмом.

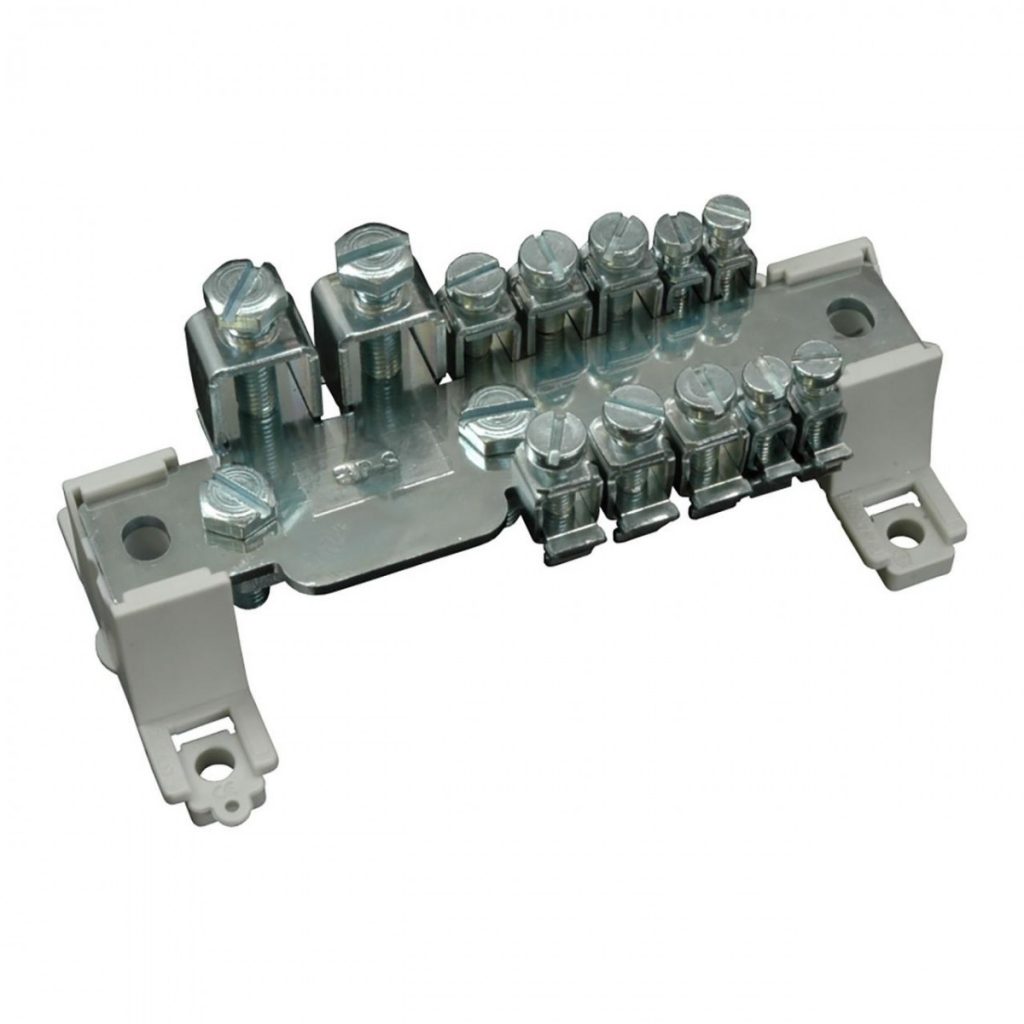

• Ножевые клеммники (рис. 4). Используются с заземляющими проводниками и в системах зануления. С помощью этих устройств выполняется врезка отводов в магистральные линии. Провод зачищать не нужно, достаточно вставить его в клеммник и обжать специальным рычагом. Благодаря конструкции клеммника, монтажные работы проводятся быстро, а соединения получаются надежными и безопасными.

Существующие виды клеммников для соединения проводов

Клеммная колодка – это механический зажим, находящийся в пластиковом корпусе. Клемма, в зависимости от вида зажима, может иметь металлические пластины, пружины для фиксации провода или винты.

Существует разные виды соединений проводов при помощи клеммной колодки.

Виды клеммников по типу зажима проводов:

• Ножевые зажимы;
• Винтовые зажимы;
• Пружинные зажимы.

Ножевой вид соединений очень удобен. Выполняя соединение не нужно зачищать контакты, просто следует приложить некоторое усилие, чтобы прочно зафиксировать провод в специальном ноже. Эти клеммы называют ещё накидные или автомобильные. Используя винтовой вид соединения, выбирают подходящие колодки и нужные размеры ячеек, вставляют внутрь жилу и потом зажимают винтами

Прилагая при этом усилие, важно не поломать провод. Приблизительно через год нужно будет проверить не отпустился ли винт в соединении и, если нужно подтянуть его. И ещё один недостаток этого соединения в том, что без проблем можно выполнить соединения только двух проводов

Самый удобный вариант соединений – пружинный. Выполняя это соединение нужно всего лишь вставить в клеммник жилу, зачищенную от изоляции. Находящийся там рычажок затянет жилу и обратно уже не выпустит, извлечь жилу можно оттянув рычажок обратно, но при повторном соединении ухудшается качество соединения. Характеристики пружинного типа зажимов ограничивает их применение проводом не более 2,5мм2 в сечении и предельным током до 40А

И ещё один недостаток этого соединения в том, что без проблем можно выполнить соединения только двух проводов. Самый удобный вариант соединений – пружинный. Выполняя это соединение нужно всего лишь вставить в клеммник жилу, зачищенную от изоляции. Находящийся там рычажок затянет жилу и обратно уже не выпустит, извлечь жилу можно оттянув рычажок обратно, но при повторном соединении ухудшается качество соединения. Характеристики пружинного типа зажимов ограничивает их применение проводом не более 2,5мм2 в сечении и предельным током до 40А.

Классификация колодок

Клеммные колодки принято классифицировать следующими признаками:

1. Способ установки. Сегодня популярны изделия, монтируемые на DIN-рейки. Иногда вместо единой колодки хозяин покупает необходимое количество отдельных однополюсных клеммников. Узлы коммутации ставят ниже автоматов защиты. Колодки прикручиваются, вставляются.
2. Число полюсов показывает, сколько линий пропустим через колодку. Исключением выступают конструкции с неизолированными парами. Такие клеммные колодки используются для шин заземления, где требуется объединить линии.
3. Способ заделки жил клеммных колодок позволит разделить семейство на резьбовые и безрезьбовые.
4. По способности приема подготовленных проводников. Так называют жилы, снабженные наконечниками, тончайшие медные нитки которых спаяны. Оборудуя сети многоквартирных домов, удобно использовать неподготовленные цельные жилы. Правила монтажа не предусматривают наличие у проводки качеств особой гибкости. Следовательно, жилы цельные – незачем усложнять задачу.
5. Наличие разных, либо однотипных фиксирующих узлов заделки жил.
6. Число выводов на один полюс. Не всегда проводят через клеммную колодку прямую линию. Возможны ветвления или даже объединение линий, случай защитного заземления.
7. Условия эксплуатации показывают место предпочтительной дислокации клеммной колодки. Производитель не гарантирует работоспособность изделия.

Предотвращение окисления контактов зажима

Чаще всего окисление контактов в гнезде происходит из-за нарушения правил соединения разнородных металлов. Если зажим не предназначен для стыковки медного с алюминиевым проводом, то его для этих целей использовать нельзя, даже со специальными пастами. Однако даже провода из одного металла со временем покрываются оксидной пленкой. Она создает определенное сопротивление, что недопустимо для некоторого оборудования. Вот здесь на помощь придет специальная паста, устраняющая эту проблему.

В завершении обзора разных клеммников надо сказать, что каждое изделие рассчитано на допустимый ток

Это важно учесть при выборе изделия, чтобы избежать выгорания контактов

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

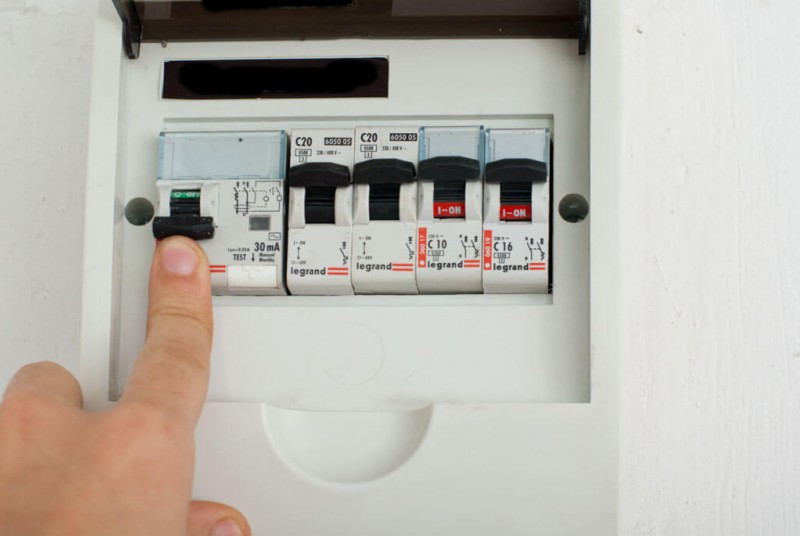

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

• Высокая прочность колодок.
• Широкий ассортимент размеров до 25 кв. мм.
• Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
• Многоуровневый контроль качества на каждом этапе производства.
• Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

• Исключить касание проводников из разных материалов внутри устройства.
• Минимизировать механические и вибрационные нагрузки во время использования колодки.
• Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

• Высокая виброустойчивость.
• Минимальное давление на провода, что уменьшает их деформацию и разрушение.
• Международная сертификация продукции.
• Шины, изготовленные из лужёной меди, защищены от коррозии.
• Пружины из аустенитной стали повышенной упругости.
• Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

• Зачистить изоляцию провода на 10−13 мм.
• Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

• Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
• На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
• Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
• У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.

Обзор клеммных колодок

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Как выбрать клеммник правильно

Многие начинающие специалисты нередко сталкиваются с определенными трудностями при выборе устройств для соединения проводов.

Перед покупкой клеммников нужно тщательно обследовать кабель или провод, который подлежит подключению. Основным параметром является сечение, указанное в маркировке

Далее следует обратить внимание на качество материала, обеспечивающего достаточную жесткоую изоляцию клеммы. Предпочтительно, чтобы винтовые элементы и скобки соединителя были стальными. Размеры клемм должны быть компактными, поскольку довольно часто большое количество соединений одновременно размещается в ограниченном пространстве

Размеры клемм должны быть компактными, поскольку довольно часто большое количество соединений одновременно размещается в ограниченном пространстве.

Клеммники для соединения проводов должны быть удобными для монтажа и последующего обслуживания. У многих таких изделий устанавливается направляющий конус и специальный флажок, обозначающий место ввода проводника. В клеммах с сечением, не превышающим 16 мм2 имеется лишь односторонняя изоляция. При монтаже их нужно правильно устанавливать, во избежание замыканий. Желательно, чтобы поверхность изделия подходила для нанесения дополнительной маркировки, которая нередко требуется в процессе эксплуатации. Внутренняя часть некоторых моделей заполняется специальным гелем, предотвращающим окисление и повышающим надежность контактов.

Выбор клеммников нередко осуществляется по материалу корпусов:

• Керамическая клеммная колодка применяется в электрооборудовании, работающем в особом температурном режиме. Это могут быть нагревательные устройства или силовые шины.
• Полипропилен является прочным материалом, обладающий пластичностью. Он хорошо выдерживает разные нагрузки и не подвержен деформации. Применяется в основном вместе с бытовыми осветительными приборами.
• Клеммники из полиамида имеют высокие технические характеристики и способны выдерживать повышенные нагрузки.

Существуют и другие клеммы, изготовленные из материалов, наиболее подходящих в конкретных условиях эксплуатации. Например, карболит устойчив к вибрациям, а поливинилхлорид чаще всего применяется в слаботочных соединениях. Клеммные колодки также могут быть текстолитовыми и эбонитовыми.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специальных пружинных устройствах;
• опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

https://youtube.com/watch?v=VSYBrqBt7Bs

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия. Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты. При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин вагонадежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента. На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Клеммы

Так что же такое клеммы? Это специальные приспособления для соединения кабелей и проводов. Клеммник (клеммная колодка) имеет в своем строении два или более металлических контакта, которые оснащены креплением для проводов. И все это находиться в корпусе из материала, не пропускающего электричество.

Постепенно, но очень уверенно клеммные соединения приходят на смену паяным соединениям. При их сравнение, можно обнаружить, что по своей надежности они практически равнозначны. Но в то же время клеммная колодка является более экономически и экологически оправданным устройством.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм2, соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Технические характеристики

Даже такое несложное изделие как клеммные колодки надо подбирать с учетом их технических характеристик. Их совсем немного, но про них стоит помнить.

• Номинальное напряжение. Большая часть клеммных колодок рассчитана на напряжение 400-450 В. То есть они могут использоваться как в однофазных, так и в трехфазных сетях. Есть еще специальные клеммные колодки для малоточных сетей, но чаще используют обычные.
• Тип проводников. Не все типы клеммных колодок предназначены для проводников всех типов. Обычно проблема не возникает с соединением одножильных (моножильных) проводников или маложильных жестких. А вот для мягких и гибких многопроволочных подходят далеко не все. Это должно быть прописано отдельно.

• Поперечное сечение подключаемых проводов. Гнезда для подключения проводников могут иметь разные размеры. Чем больше сечение, тем больше размер гнезда. Но не только. С увеличением сечения растет и возможная токовая нагрузка. Так что производители отслеживают и диэлектрические свойства корпуса.

• Диапазон температур. Обычно для частного сектора этот параметр не слишком актуален. За исключением того случая, если монтаж собираетесь делать на улице. Тогда надо смотреть, чтобы пластик корпуса был морозостойким.
• Количество пар или подключаемых проводников.

Виды клеммников под DIN-рейку

По принципу фиксации провода зажимы в клеммных колодках на дин рейку бывают винтовыми и пружинными. В первом случае токоведущая жила удерживается с помощью болтика. При монтаже его затягивают обыкновенной отвёрткой. Во втором – провод удерживается пружиной. Такое соединение так же требует осмотра и контроля, но не нуждается в протяжке.

Важно! Со временем крепления ослабляются. Поэтому несколько раз в год необходимо проверять их надёжность. При необходимости – затягивать

В противном случае из-за плохого контакта возникает риск пожара

При необходимости – затягивать. В противном случае из-за плохого контакта возникает риск пожара.

Наиболее распространена проходная клеммная колодка. Провода в ней подключаются параллельно. Выделяют 2 дополнительных вида таких клеммников: двухуровневый и трёхуровневый. Они имеют схожее строение и отличаются только количеством рядов (полок) для подключения. С точки зрения количества монтажных отверстий, клеммник может быть одно,- или двухпроводной.  Модели на 3 или 4 линии также встречаются, но гораздо реже.

Двухуровневый клеммник

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

1. Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
2. Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

Виды клемм для соединения проводов

Способы соединения электрических проводов между собой

Как можно соединить провода в распределительной коробке?

Как пользоваться клеммниками Wago для соединения проводов?

Как правильно соединить медный и алюминиевый провода?

Способы соединения провода СИП с разными кабелями

Особенности подключения к разным клеммникам

Каждая разновидность клеммника имеет свою особенность подключения силовых проводов. У винтовых соединений жилу проводят между двумя шайбами. При закручивании винта его шляпка прижимает шайбу к металлической пластине, и вместе с ней прижимается оголенный конец провода. Такое соединение считается надежным, но при частом прокручивании винта существует опасность повреждения жилы.

Проходные колодки оборудованы металлическими наконечниками. Внутрь заводится провод, а затем его конец подсоединяют к необходимому электрооборудованию. Внутри самих колодок находятся винтовые зажимы, которыми осуществляется фиксация провода. По стоимости проходные колодки являются самыми доступными.

Обзор клеммных колодок

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.
