Схема подключения и области применения электромагнитных пускателей

Типы устройств

Пускатели для электродвигателей 380 В с короткозамкнутыми роторами позволяют дистанционно подключать их к сети, реверсировать и останавливать. Приборы бывают:

• Открытого типа. Устанавливаются в панелях, закрытых боксах и местах, защищенных от доступа пыли.
• Закрытого исполнения. Ставятся внутри помещения, кнопки управления находятся на корпусе.
• Пылебрызгонепроницаемые. Подходят для внутреннего и наружного монтажа, поскольку защищены от пыли и влаги специальным козырьком.
• Релейные. Пускатель магнитный с тепловым реле защищает мотор в условиях коротких перегрузок на линии. Релейный выключатель совмещен с прибором или подсоединяется к нему.
• Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, при помощи аппарата восстанавливается фаза и обеспечивается бесперебойность работы двигателя при малых показателях тока пуска.

Универсальность конструкции

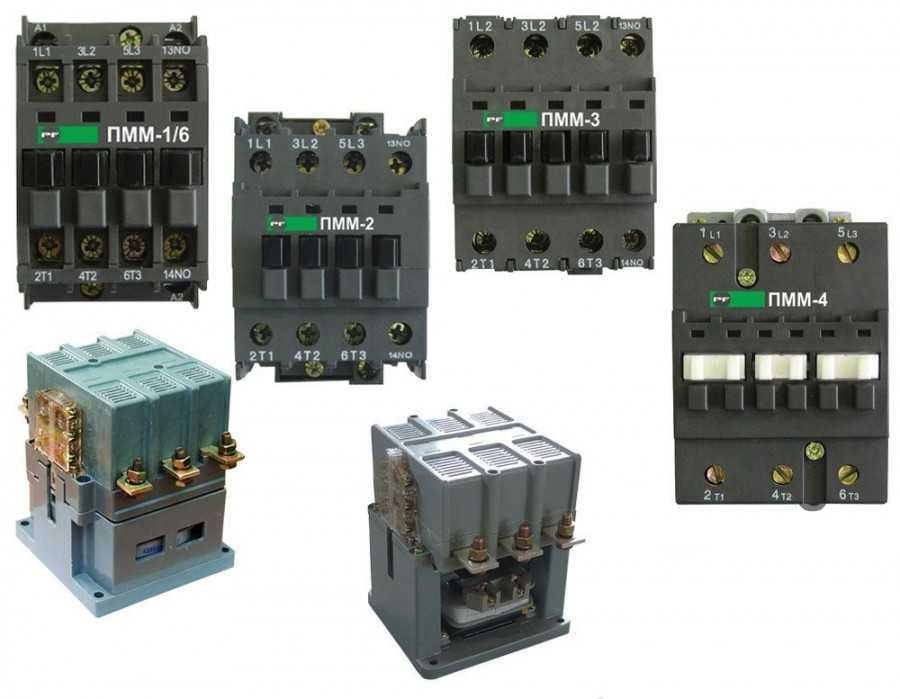

По конструктивному исполнению магнитные пускатели бывают с 3-мя и 4-мя полюсами, т.е. с 3-4 контактами. Четвертый в нормально-открытом состоянии блокирует цепь управления.

Электромагнитный механизм находится внутри и представляется собой неподвижный Ш-видный сердечник и катушку с обмоткой. Подвижным узлом является якорь, соединенный с траверсой и пластмассы. На ней находятся контактные мосты с активными элементами. Для плавности замыкания используются пружины.

Неподвижная группа контактов припаяна на пластины с винтовыми зажимами. С их помощью можно подключить кабель от внешней линии. Дополнительные контакты находятся на боковых частях прибора.

Некоторые модели имеют специальную крышку для главной контактной группы.

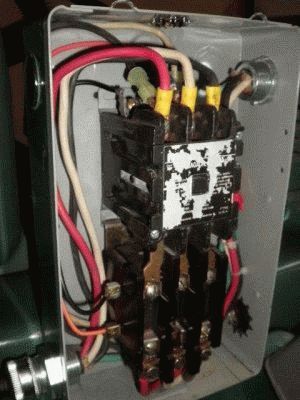

Электрические пускатели с термореле

Магнитные пускатели с тепловыми реле позволяют защитить мотор от непродолжительных перегрузки. Показатели установочного тока можно устанавливать посредством регулятора – его поворачивают отверткой. Для предотвращения коротких замыканий модели с термореле не используются.

Чем отличается контактор от пускателя?

Даже самые опытные наладчики электрооборудования и просто специалисты с высшим образованием далеко не всегда могут объяснить принципиальную разницу между электромагнитным пускателем и контактором переменного тока. Попробуем самостоятельно разобраться в этом вопросе. Общим между контактором и пускателем является то, что оба они предназначены для коммутации цепей, как правило, силовых. Поэтому контакторы и пускатели часто используют для запуска двигателей переменного тока, а также для ввода/вывода ступеней сопротивлений, если этот пуск реостатный.

И контактор, и пускатель кроме силовых контактов обязательно имеет в своем составе хотя бы одну (а чаще всего – далеко не одну) пару контактов для цепи управления: нормально замкнутую или нормально разомкнутую. Этим контакторы и пускатели схожи. А чем же они, все-таки, отличаются?

По номенклатуре многих торговых организаций электромагнитные пускатели проходят как «малогабаритные контакторы переменного тока». Так, может быть, ответ на вопрос кроется в компактности пускателя? Ведь действительно, стоит только взять в руки контактор и пускатель с одинаковой номинальной токовой нагрузкой, и разница в их габаритах станет заметна вашим не то, что глазам, – рукам и пальцам.

Скромный трехполюсный контактор на 100 ампер – штука довольно увесистая, ею, как говорят, и зашибить можно. А стоамперный пускатель – это, конечно, не пушинка, но удержать его на ладони одной руки вполне реально. К тому же, надо отметить, что слаботочных контакторов, например, на 10 ампер, просто не выпускают. Поэтому для коммутации слабых цепей приходится использовать исключительно пускатели, которые отличаются совсем уж небольшими размерами. Так что габариты – это действительно одно из различий между контакторами и пускателями.

Рис. 1. Электромагнитный контактор КТ6043 ОАО

Второе различие состоит в конструкции. Любой контактор имеет в своем составе мощные пары силовых контактов, оснащенные дугогасительными камерами. Собственного корпуса контактор не имеет и монтируется в специальных помещениях, закрывающихся на ключ во избежание доступа посторонних лиц и воздействия атмосферных осадков.

А вот силовые контакты пускателя всегда укрыты под пластиковым корпусом, но громоздких дугогасительных камер у них нет. Это приводит к тому, что в составе мощных цепей с частыми коммутациями пускатели не монтируют из опасения, что контакты их менее защищены от часто возникающей электрической дуги, чем у контакторов переменного тока.

Зато пускатель имеет более высокую степень защиты электрооборудования, особенно если он оборудован дополнительным металлическим кожухом. Тогда пускатель можно устанавливать хоть под открытым небом, чего никогда нельзя сделать с контактором.

Третье различие между контактором переменного тока и пускателем заключается в их назначении. Хотя пускатели часто применяют для подачи электропитания на обогреватели, электромагнитные катушки, различные мощные светильники и прочие электроприемники, основное их назначение – запуск асинхронных трехфазных двигателей переменного тока.

Поэтому любой пускатель имеет три пары силовых контактов, а его контакты управления предназначены для удержания пускателя во включенном состоянии и для сборки сложных цепей управления, предусматривающих, например, реверсивный пуск.

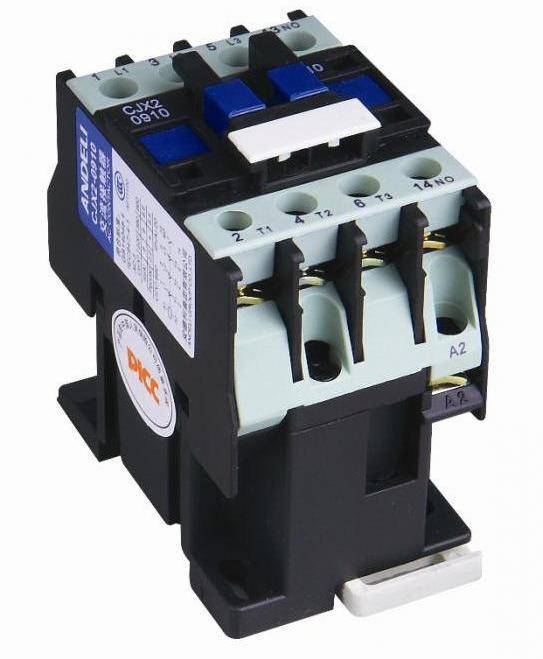

Рис. 2. Электромагнитные пускатели ПМЛ

В то же время контактор предназначен для коммутации абсолютно любой силовой цепи переменного тока. Поэтому и количество полюсов, то есть пар силовых контактов, у контактора бывает разным – от двух до четырех.

Вот по этим трем различиям силовые электромагнитные коммутационные устройства переменного тока и были подразделены на контакторы и пускатели.

Источник



Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

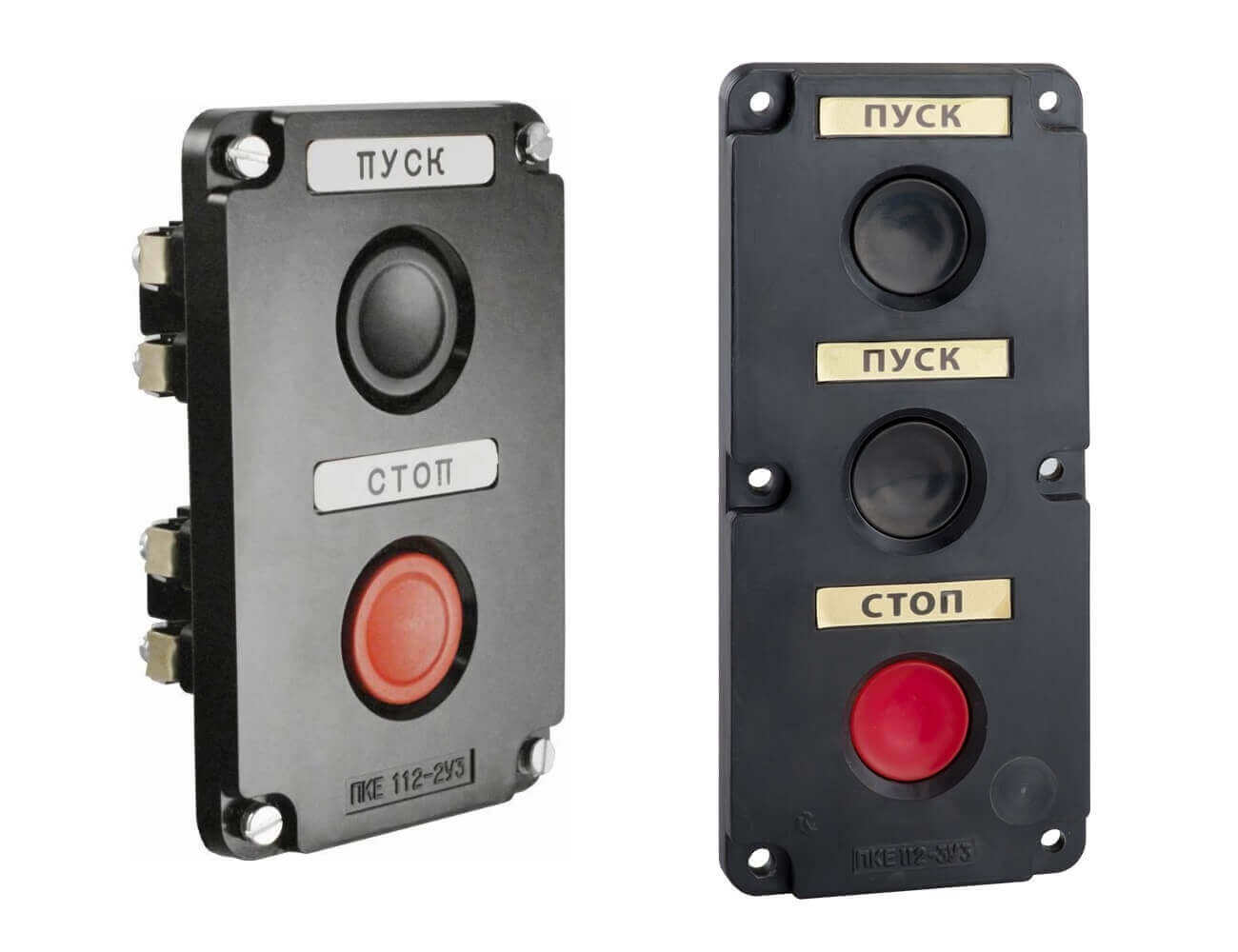

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

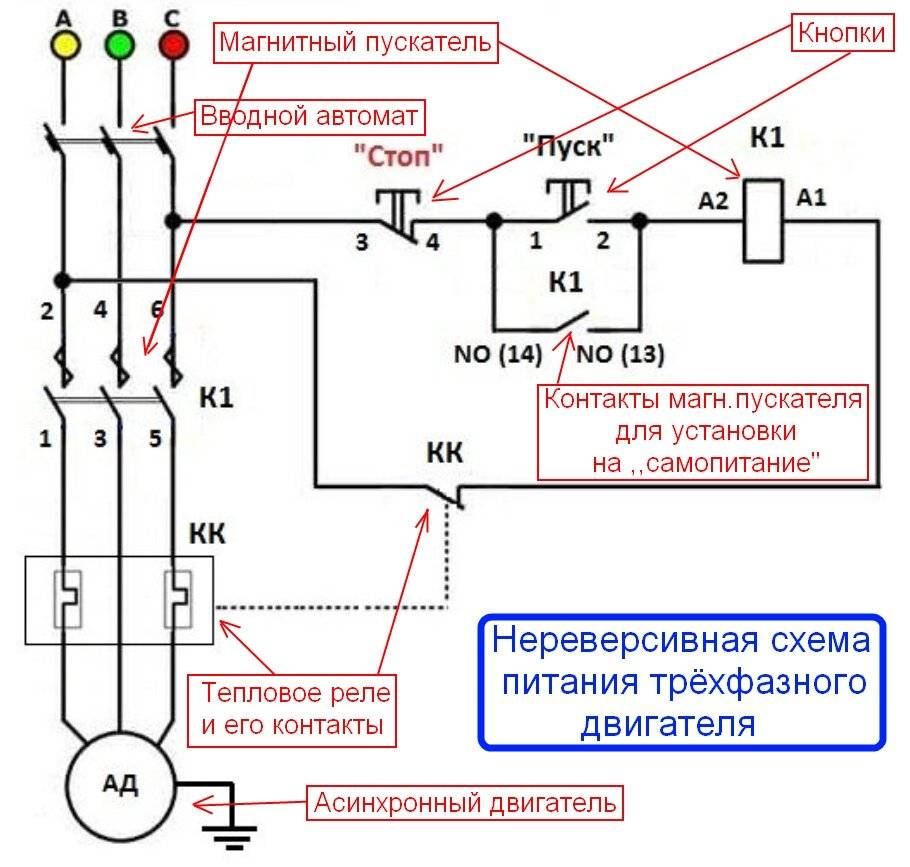

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

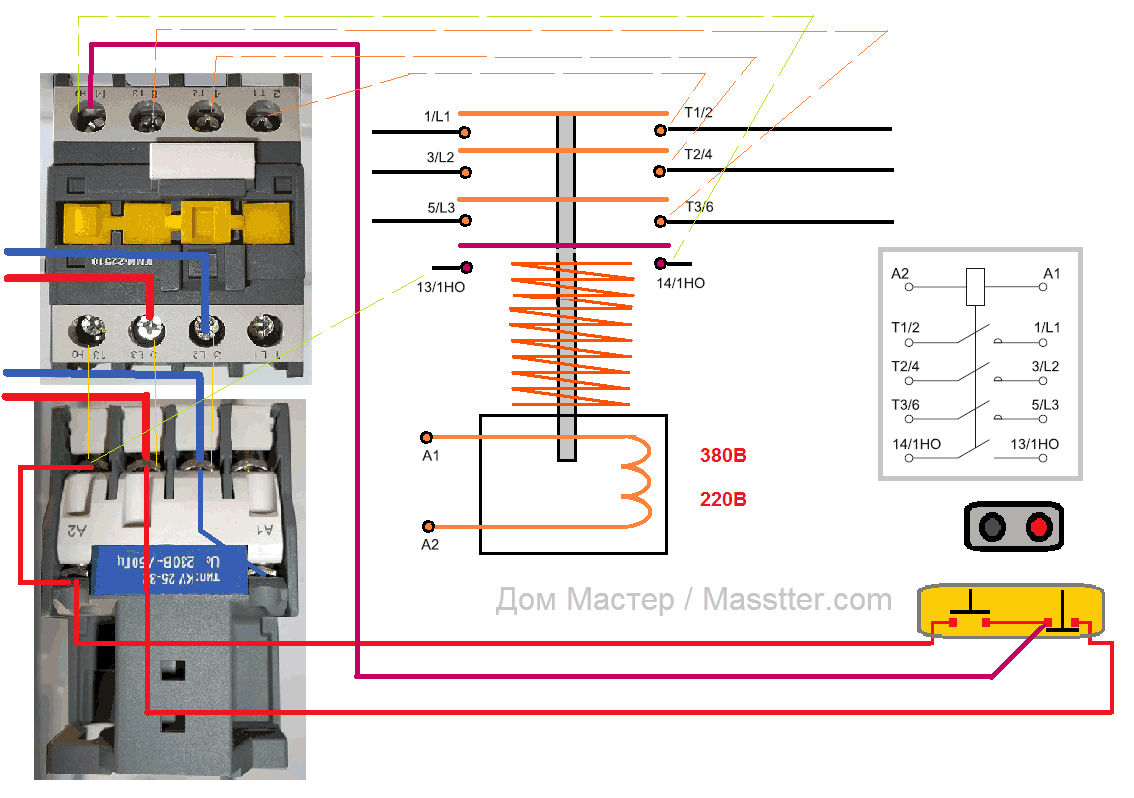

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Преимущества реализации такой схемы подключения

1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
4. Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.
5. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
6. Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:
7. Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.

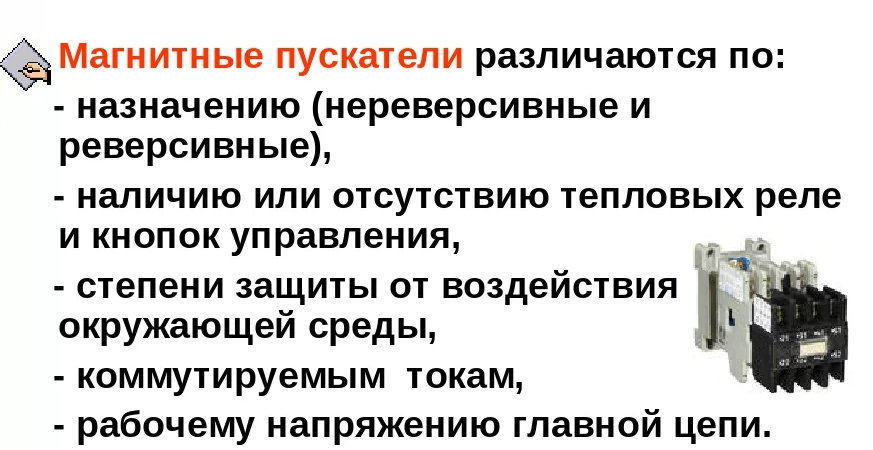

Разновидности и типы

Пускатели, изготавливаемые по российским стандартам, разделяют на 7 групп в зависимости от номинальной нагрузки. Нулевая группа выдерживает нагрузку в 6,3 A, седьмая группа – 160 A.

Об этом необходимо помнить при выборе магнитных пускателей.

Классификация зарубежных аналогов может отличаться от принятой в России.

Необходимо руководствоваться типом исполнения:

1. Открытые. Подходят для установки в закрытых шкафах или местах, изолированных от пыли.
2. Закрытые. Устанавливаются отдельно, в помещениях без пыли.
3. Пылебрызгонепроницаемые. Возможна установка в любом месте, в том числе и вне помещений. Основное условие – установка козырька, защищающего от солнечных лучей и дождя.

По типам пускатель электромагнитный можно подобрать по следующим параметрам:

1. Стандартные версии, в которых подается напряжение на пускатель с дальнейшим притягиванием сердечника и активацией контактов. В этом случае в зависимости от того, нормально замкнутый или нормально разомкнутый это пускатель, происходит включение либо отключение электрооборудования.
2. Реверсивные модификации. Такое устройство представляет собой реверс с электромагнитами. Такая конструкция позволяет исключить одновременное включение 2 устройств.

В маркировке магнитного пускателя зашифрованы его технические характеристики. Обозначение размещено на корпусе и может содержать следующие значения:

1. Серия прибора.
2. Номинальный ток, обозначение которого вписано диапазоном значений.
3. Наличие и конструкция теплового реле. Существует 7 степеней.
4. Степень защиты и кнопки управления. Всего существует 6 позиций.
5. Наличие дополнительных контактов и их разновидности.
6. Соответствие креплений стандартным монтажным рамкам.
7. Климатическое соответствие.
8. Варианты размещения
9. Износостойкость.

Существует несколько вариантов установки магнитных контакторов в системах управления, начиная с самого простого управления электродвигателями и заканчивая установкой с удержанием кнопки контактов, или реверсов.

Назначение и устройство

Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.

С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.

Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.

Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Различают два вида МП с контактами:

1. Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
2. Нормально разомкнутыми — подача питания осуществляется только во время работы МП.

Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.

Состав и назначение частей

В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.

Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.

В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.

Принцип работы

В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства. При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.

ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В. Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания

В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания

Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.

Пост кнопочный: назначение и схема

Пост кнопочный

— предназначен для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В, и/или подачи сигналов управления, как на месте, так и дистанционно; применяется для дистанционного управления различными механизмами и электрическими машинами

Это несложное изделие, состоящее из минимального количества деталей, но с очень важной функцией — подача команд и индикация их исполнения

Применение кнопочных постов достаточно разнообразно и соответственно он имеет разные виды и схемы исполнения. Пример: пост управления тельфером (правильнее конечно было бы назвать «пульт управления») Рис. 1 . При помощи пускателя этого типа производится контроль работы различных тяговых механизмов. В основном это подъемный кран, лифтовой эскалатор, балки и т. д.

Однако темой данной статьи будет именно стандартный кнопочный пост для управления различными силовыми устройствами (в основном это различные электродвигатели). «Старт-Стоп» кнопочный пост, сразу отмечу, что схема применима не только к магнитным пускателям но и к любому виду реле. Итак, что представляет собой «кнопочный пост»? «Кнопочный пост» конструктивно состоит из корпуса и двух кнопок «Пуск» и «Стоп». Внешний вид кнопок для кнопочных постов представлены на рис.1

. нарисунке 2 представлен корпус кнопочного поста.

• Обе кнопки без фиксации положения.
• Копка «Пуск» (обычно зелёного цвета и может иметь подсветку при включение) имеет нормально разомкнутые контакты и предназначена для включения КМ;
• Кнопка «Стоп» (обычно красного цвета) имеет нормально замкнутые контакты и предназначена для снятия напряжения с КМ;

Схема включения — выключения показана на рис. 4

. ничего сложного: при замыкании контактов SB1.1 происходит подача напряжения на катушку контактора КМ1 и его срабатывание, при этом контакты SB1.1 копки «Пуск» блокируются нормально разомкнутыми контактами (НО) КМ1.4 контактора КМ1. Всё, силовые контакты контактора КМ1 замкнулись и напряжение на силовую установку подано. Вы можете отпустить кнопку «Пуск» и силовая установка останется под напряжением (не отключится), так как контакты КМ1.4, подключенные параллельно кнопке «Пуск», замкнулись и катушка пускателя КМ1 находится во включенном состояние постоянно. Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через собственную пару контактов КМ1.4. Для остановки механизма служит кнопка «Стоп», при её нажатии контакты ST2 размыкаются напряжение с катушки контактора КМ1 снимается, его контакты КМ1.4 размыкаются и одновременно разблокируя, тем самым, контакты кнопки «Старт», двигатель остановлен. На рисунке 5 стрелкой показано движение фазы «L3» (для питания катушки магнитного контактора можно выбрать, произвольно, любую из фаз).

Точек включения конкретной системы может быть несколько (например, система вентиляции…). Схема подключения нескольких кнопочных постов показана на рис.6

При такой схеме включения «исполнительный» магнитный контактор (КМ 1) может быть как включен так и выключен с любого из «постов», в такой схеме конечно желательна подсветка кнопки пуск, чтобы с любого из постов было видно состояние системы. Как Вы понимаете, уважаемый читатель, кнопками «Пуск», «Стоп», осуществляется как местное (со щита управления и автоматики) так и дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Ну вот и всё, если у вас возникли вопросы воспользуйтесь нашей электронной почтой

. попробуем на них квалифицированно ответить. В строке письма «тема» пишите: «Системы полива».P.S. просьба, не задавать вопросов на которые последует ответ: «читайте внимательно статью».

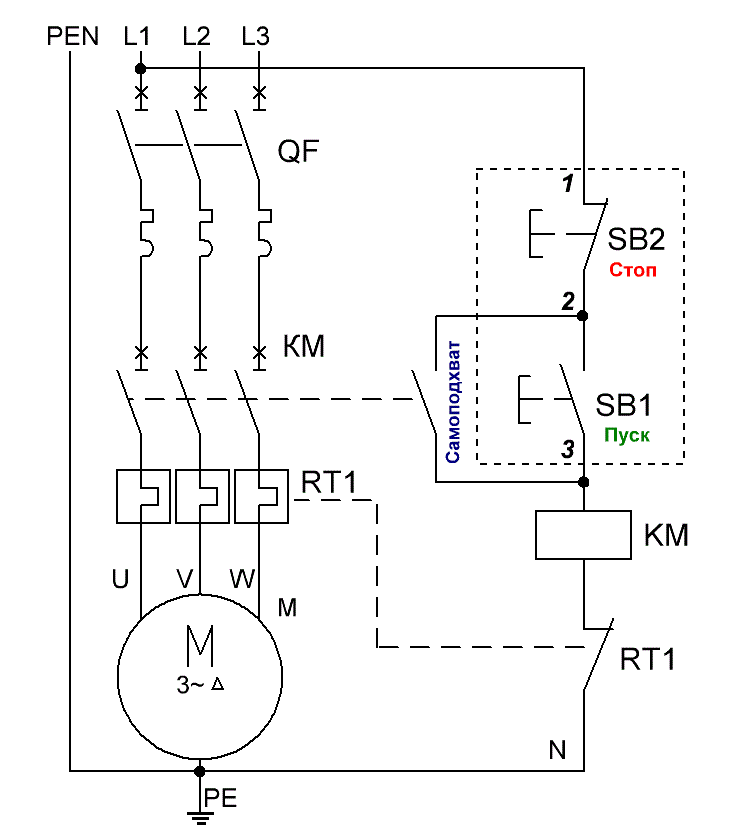

Подключаем магнитный пускатель через кнопочный пост, кнопки “Пуск” и “Стоп”. Для тех, кто читает электрические схемы и может представить, как работает схема в динамике, подключить магнитный пускатель не составит труда. На сайт, не раз поступали просьбы, подсказать, как подключить пускатель к двигателю с кнопками пуск — стоп в сеть 220В.

Постараюсь объяснить буквально на пальцах, что куда и зачем идет. Разобраться с монтажной схемой на первый взгляд трудно. Все будет понятно, когда внимательно изучишь схему, но не всю сразу, а по частям элемент за элементом, задавая себе вопросы, какую роль выполняет данный контакт или элемент в схеме.

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Как правильно подобрать электромагнитный пускатель

Учитывая несколько широкий ассортимент изделий подобного рода, который присутствует на коммерческом рынке, правила подбора становятся более чем актуальными для конечного пользователя.

Технические параметры прибора

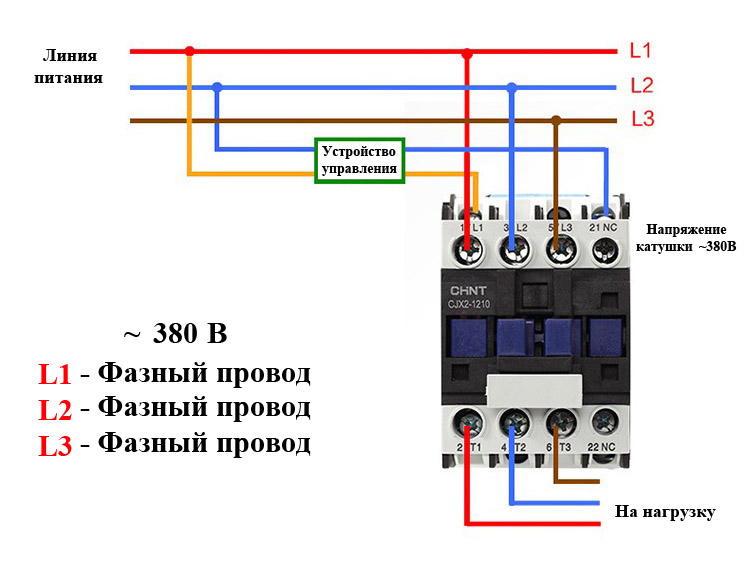

Точный и правильный выбор магнитного пускателя на 380 вольт, к примеру, для электродвигателя, обеспечит бесперебойную работу мотора, и главное, – безопасность электрической системы.

Технико-эксплуатационная табличка, присутствующая на каждом фирменном приборе, – это основа подбора устройства, в котором нуждается потенциальный электрик. Но кроме этого критерия, актуальны также другие

Подбирается конкретный прибор, конечно же, исходя из технико-эксплуатационных параметров предполагаемой к подключению нагрузки. Существенное влияние на правильный выбор оказывает и принадлежность изделия к тому или иному бренду.

Следует отметить – на рынке присутствует достаточно высокий процент продукции низкого качества. Поэтому бренд, в этом случае, является важным критерием подбора.

Маркировка и тип крепления изделий

Каждый прибор, во всяком случае, фирменный, имеет соответствующую маркировку непосредственно на корпусе. Опираясь на технические сведения, содержащиеся в маркировке, достаточно просто выбрать коммутационное устройство в точном соответствии с требуемыми параметрами.

Классическая маркировка, присутствующая на фирменных приборах, выпускаемых под логотипом «ABB». Используя алгоритм расшифровки, совсем несложно подобрать требуемое устройство

Так, коммутационные устройства той же имеют примерно следующую систему маркировки:

А-26-30-10

Расшифровывается строка кодировки следующим образом:

• «А» – буквенное обозначение указывает на тип прибора;
• «26» – второй цифровой маркер определяет номинальный ток в амперах;
• «30» – третье обозначение указывает число силовых контактов;
• «10» – последнее число характеризует число вспомогательных контактов.

При этом для двух последних позиций списка характерным является разделение цифр. То есть, если указывается цифра «30», это означает наличие трех (3) нормально открытых контактов и отсутствие (0) нормально закрытых контактов.

Аналогичная расшифровка и для цифрового кода (10), указывающего на дополнительные контактные группы.

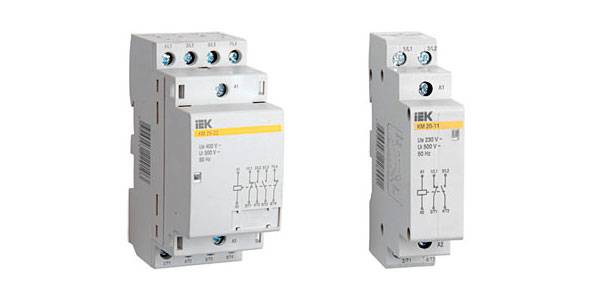

Вариант «посадки» (установки) электроприбора на DIN-рейке широко распространен, но вместе с тем продолжает практиковаться традиционный вариант подключения через винтовое соединение

Подбирая исполнение магнитного пускателя на 380В под соответствующие цели, следует обратить внимание на технику крепления прибора. Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке

Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами

Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке. Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами.

МП серии ПМА

В этой серии МП выпускаются четырех величин в зависимости от номинального тока главных контактов: 3-й – до 40 А, 4-й – до 63 А, 5-й до 100 А, 6-й – до 160 А. Кроме того, каждая из этих величин может быть десяти модификаций в зависимости от возможности обеспечения реверса АД и укомплектованности ЭТР или позистором:

1 – без реверса и без ЭТР;

2 – без реверса с ЭТР;

3 – с реверсом без ЭТР с электроблокировкой;

4 – с реверсом, ЭТР и электроблокировкой;

5 – с реверсом без ЭТР;

6 – с реверсом, ЭТР и электромехблокировкой;

7 – без реверса с позистором;

8 – с реверсом и мехблокировкой;

9 – без реверса с позистором;

0 – с реверсом и электромехблокировкой.

Таким образом, всего модификаций МП ПМА может быть 4 х 10=40.

Каждая из 40 модификаций может быть в семи исполнениях по степени защиты и наличию управляющих и сигнальных элементов, из которых первые три такие же, как у МП ПМЕ, а остальные приведены ниже:

3 – защищенное исполнение с кнопками;

4 – закрытое исполнение с кнопками;

5 – защищенное исполнение с кнопками и лампой сигнализации;

6 – закрытое исполнение с кнопками и лампой сигнализации.

Таким образом, всего может быть 40 х 7 = 280 исполнений МП серии ПМА.

И наконец, по роду тока в катушке МП может быть трех видов: 0 – с катушкой переменного тока напряжением 380 в, 1 – с катушкой постоянного тока напряжением 660 В, 2 – с катушкой переменного тока напряжением 660 В.

Так, например, ПМА 3030 означает МП на 40 А с реверсом и обеими блокировками, защищенного исполнения с кнопками.

Чем магнитные пускатели отличаются от контакторов

Пускатель магнитный

Интересна терминология: почему используется слово «магнитный». Причина проста – внутри непременно стоит катушка магнитного пускателя, позволяющая выполнить быстрый и безошибочный старт. Причём производится это не движением руки, а при помощи импульса тока, что делает возможным создание дистанционных устройств управления. Везде присутствуют катушки, чем же отличаются контакторы и магнитные пускатели? Рассмотрим вначале причины, вызывающие необходимость в принятии защитных мер:

Дороговизна

Двигатель считается сложным механизмом, а на практике – вдобавок дорогим. Следовательно, требуется бережно обращаться с оборудованием, чтобы не тратить лишних денег. Налицо первая причина. При традиционном прямом пуске развивается большой крутящий момент, но одновременно резкие толчки не всегда подходят для указанного типа устройств. К примеру, применительно к насосам способен образоваться гидравлический удар, что потенциально приводит к выходу клапанов из строя.

Любой бытовой водонагреватель должен эксплуатироваться бок о бок с защитой от подобных перегрузок. Частично удар способен принять гидроаккумулятор. Но скачки все равно вредят защитной эмали. В результате – трещины, в перспективе – разрушение защитного покрытия. Вредит слишком резкий пуск и двигателю. Отдельные детали быстрее приходят в негодность. Таким образом, магнитный пускатель признаётся необходимым сопровождением для дорогого оборудования.

Токопотребление и перегрузка

На старте асинхронный двигатель потребляет чрезвычайно большой ток в сети 220 В, ничего не поделаешь. На заводе обычно подобных двигателей в избытке, а лишние помехи по шине питания не нужны. Добавочная веская причина: возможность одновременного запуска нескольких устройств, что в перспективе грозит перегрузкой электропроводки и срабатыванием систем защиты. В части окажутся ложными, но повреждение изоляции кабелей не приветствуется, замена их – долгий и сложный процесс, не говоря уже о цене. Пусковой ток возможно снижать. Рассматриваемый класс устройств это и делает.

Схема магнитного пускателя с реверсивной возможностью

Многофункциональность

Одновременно магнитные пускатели представляют ряд других функций. К примеру, реверс. При необходимости изменением коммутации обмоток реверсивный магнитный пускатель меняет направление вращения вала на противоположное. Внутри стоит схема предохранения от одновременного включения обеих цепей. В результате магнитный пускатель позволяет выполнить процесс реверса безболезненно. Известны прочие специфические особенности, которые рассмотрим ниже. Избранные модели прекращают питание при исчезновении одной фазы или даже контролируют перекосы напряжения.

Из сказанного понятно, что контактор просто замыкает и размыкает цепь, тогда как магнитные пускатели одновременно выполняют дополнительные функции по защите либо снижению пускового тока. Вывод: контактор территориально входит в состав пускателя и выполняет приблизительно аналогичные функции (не всегда) совместно с другим оборудованием.

Выводы и полезное видео по теме

Полноценный информативный расклад по магнитному пускателю через видеоролик, записанный известной торговой компанией электронных компонентов.

Автор ролика подробно и в доступной форме раскрывает сущность коммутационного устройства:

Устройства коммутации, подобные электромагнитному пускателю для трехфазных сетей, находят применение в промышленной, хозяйственной и бытовой сфере довольно часто. Поэтому полезно своевременно изучить информацию относительно таких приборов – как с ними работать, как подключать, как определять под установку и т.д.

Есть, что дополнить, или возникли вопросы по выбору и подключению электромагнитного пускателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких устройств. Форма для связи находится в нижнем блоке.
