Электросчётчик, передающий показания: особенности, устройство, принцип работы и преимущества

Преимущества и недостатки системы автоматической передачи данных

При использовании прибора старого образца необходимо самостоятельно снимать показания, производить расчеты расходов и передавать данные поставщику. Кроме возможных ошибок, существует возможность, что потребитель не сможет вовремя выполнить необходимые действия. Установка нового оборудования исключает подобные трудности.

Дополнительно система решает и другие проблемы:

1. Быстро разрешает спорный момент из-за ежедневной фиксации показаний.
2. При смене тарифа сразу переводит на него.
3. Позволяет удаленно контролировать ситуацию с помощью смартфона или ПК с доступом к интернету. Возможно дистанционное выключение подачи электроэнергии при аварийной ситуации.
4. Экономит время.

Недостатком для потребителя является:

1. Возможность отключения электроэнергии поставщиком при задолженности.
2. Высокая стоимость самого прибора и его вынужденного ремонта.
3. Зависимость от связи (интернет, радиомодуль).

Электронный

В электронном счетчике, к примеру, Энергомера ЦЭ6803В, нет ни диска, ни червячной передачи. Устройство счетчиков электроэнергии нового образца показано на схеме и фото ниже:

Принцип действия электронной модели заключается в том, что датчики тока и напряжения передают сигналы на преобразователь. Последний, в свою очередь, передает код на микроконтроллер для дальнейшей расшифровки и передачи данных на дисплей. В результате мы видим, сколько киловатт электроэнергии израсходовано на данный момент.

На этом видео подробно рассматривается устройство электронного и индукционного счетчика:

Что касается многотарифных приборов учета, типа «день-ночь» или трехтарифные модели, в их устройстве дополнительно встроен модуль памяти, который запоминает количество тока, «намотанное» в разных режимах: днем и ночью. Это нужно для того, чтобы правильно подсчитывать оплату за электроэнергию (с 23:00 до 7:00 стоимость киловатта меньше, чем в остальное время суток). Про преимущества и недостатки двухтарифных электросчетчиков можете прочитать в нашей статье.

Существуют также модели приборов учета электроэнергии с пультом. В их конструкцию внесен механизм, который может блокировать систему подсчета израсходованного электричества.

Вот и все, что хотелось рассказать вам о том, какое устройство и принцип работы счетчиков электроэнергии. Надеемся, информация была для вас понятной и полезной!

Для расчёта электрической энергии, потребляемой за определённый период времени, необходимо интегрировать во времени мгновенные значения активной мощности. Для синусоидального сигнала мощность равна произведению напряжения на ток в сети в данный момент времени. На этом принципе работает любой счётчик электрической энергии. На рис. 1 показана блок-схема электромеханического счётчика.

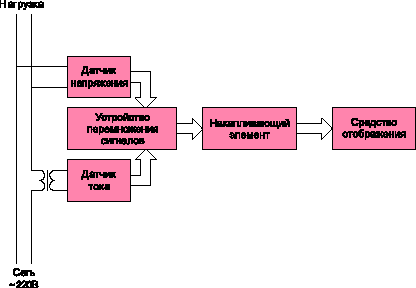

Рис. 1. Блок-схема электромеханического счетчика электрической энергии

Реализация цифрового счётчика электрической энергии (рис. 2) требует специализированных ИС, способных производить перемножение сигналов и предоставлять полученную величину в удобной для микроконтроллера форме. Например, преобразователь активной мощности — в частоту следования импульсов. Общее количество пришедших импульсов, подсчитываемое микроконтроллером, прямо пропорционально потребляемой электроэнергии.

Рис. 2. Блок-схема цифрового счетчика электрической энергии

Не менее важную роль играют всевозможные сервисные функции, такие как дистанционный доступ к счётчику, к информации о накопленной энергии и многие другие. Наличие цифрового дисплея, управляемого от микроконтроллера, позволяет программно устанавливать различные режимы вывода информации, например, выводить на дисплей информацию о потреблённой энергии за каждый месяц, по различным тарифам и так далее.

Рис. 3. Основные узлы простейшего цифрового счетчика электроэнергии

Алгоритм работы программы (рис. 4) для простейшего варианта такого счётчика довольно прост. При включении питания микроконтроллер конфигурируется в соответствии с программой, считывает из EEPROM последнее сохранённое значение и выводит его на дисплей. Затем контроллер переходит в режим подсчёта импульсов, поступающих от ИС преобразователя, и, по мере накопления каждого Вт·ч, увеличивает показания счётчика.

Рис. 4. Алгоритм работы программы

Определённый интерес представляет собой семейство 8-разрядных микроконтроллеров с расположенной на кристалле FLASH-памятью. Поскольку его можно программировать непосредственно на собранной плате, обеспечивается защищённость программного кода и возможность обновления ПО без монтажных работ.

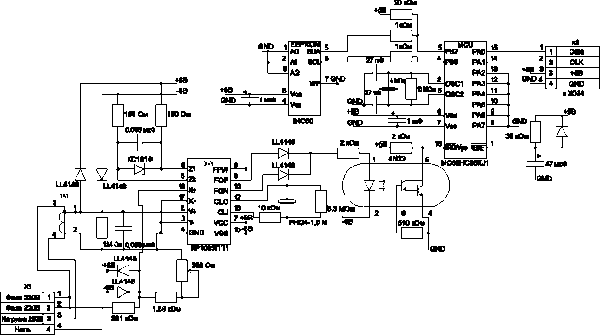

Рис. 5. Цифровой вычислитель для цифрового счетчика электроэнергии

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

Плюсы и минусы устройства с ПУ

Устройства для контроля электроэнергии с пультом приобретают все большую популярность с молниеносной скоростью. Причина тому — возможность сэкономить средства и при том не изменяя конфигурацию счетчика, не прибегая к магнитам и другим противозаконным способам укрытия энергии.

Определить подвох в аппарате, который находится в выключенном состоянии, практически невозможно, поэтому и меры наказания за его использование применить не представляется возможным.

Однако, есть и недостаток такого устройства — нельзя останавливать такой счетчик на длительное время. Потому как неиспользование энергии в течение продолжительного времени вызовет естественные подозрения со стороны органов энергоконтроля. Поэтому счастливые обладатели таких приборов либо отключают счетчик на короткий период времени, либо устанавливают режим, позволяющий просто снизить коэффициент учета.

В завершении хочется отметить факт, что экономить — это хорошо, а хорошо экономить — еще лучше. Но..

Экономить ведь можно по-разному:

• просто не использовать технику, которая потребляет много энергии, если у вас действительно проблемы с деньгами;
• включать мощные приборы в «экономично выгодное — ночное время»;
• заменить часть электрических приборов на механические — и для организма польза, если, например, кофе молоть на ручной кофемолке — мышцам радость;
• больше находиться на свежем воздухе, а не у мониторов телевизоров и компьютеров.

Да еще много чего полезного можно придумать, чтобы счетчик не мотал. Пусть и он отдохнет, бедолага.

Электричество с помощью описанного сегодня устройства можно сэкономить на сотню-две, а штраф заплатить потом придется на тысячи. Ведь наши статьи читают не только «экономисты энергии», но и профессионалы своего дела из контролирующих органов.

Так что, ребята, затормозите и остановите себя, а затем — думать, думать и еще раз думать, прежде чем тормозить и останавливать не то, что положено!

Плюсы и минусы такого устройства Изначально хотелось бы сказать несколько хороших слов о таком счетчике. С виду он нам понравился, осмотр делали, когда его заказал одни наш знакомый. Итак, плюсы счетчика с пультом:

1. Присутствуют все бирки и пломбы. Мы их сравнивали с оригиналом, никакой разницы не заметили, скорее всего, производитель берет обычный счетчик и просто немного модифицирует его. Конечно, обычный проверяющий вряд ли сможет заметить подмену, сделано все шикарно, вопросов нет.
2. Включается и выключается он одним нажатием без сильного звука (щелчка).
3. С виду ничем не отличается от оригинала – это серьезный плюс.
4. Если его выключить с помощью пульта, электроэнергия не мотается.

Вроде все прекрасно в этом устройстве, но так может показаться на первый взгляд, пока мы не зашли на форум и не почитали множество отзывов, поэтому поводу.

Преимущества и недостатки умных счетчиков электроэнергии

Статистика гласит, что умные счетчики позволяют сократить размеры ежемесячных коммунальных платежей до 30%. Однако в процессе использования может возникать большое количество нюансов.

Достоинства интеллектуальных приборов:

• Комфортное использование. Монтаж усовершенствованного оборудования позволяет упростить жизнь и сделать ее более комфортной. Единственное, что требуется от жильца – своевременно оплачивать услуги.
• Есть возможность перейти на новую и более выгодную для потребителей многотарифную систему оплаты.

Стоит отметить достоинство использования таких устройств для коммунальных служб, поскольку руководящие посты могут сократить персонал из-за отсутствия необходимости собирать показания.

Современное оборудование имеет следующие недостатки:

• Требуется стабильное покрытие интернета, в противном случае коммутатор начнет давать сбои в своей работе, показания могут быть переданы несвоевременно.
• Высокая стоимость интеллектуальных приборов учета.
• Как и любой другой электрический прибор, счетчик нуждается в стабильном и качественном снабжении электроэнергией, в противном случае устройство выйдет из строя.

Принцип работы счетчика с удалённой передачей данных воды и электричества

Даже простейшие электросчетчики при автоматизации и могут выполнять следующие действия:

• сбор и обработка информации;
• передача данных поставщику;
• хранение информации за прошлые отчетные периоды.

Чтобы производить сбор информации используется специальное оборудование, производятся измерения параметров. К таким приборам относятся датчики, которые подключаются к автоматической системе благодаря различного рода преобразователям.

Следующий этап – работа микроконтроллера, который передает сигнал по интерфейсным линиям. Так происходит сбор информации через контроллер или персональный компьютер.

Последний этап – работа сервера, ПК и микроконтроллера по приему, обработке и передаче информации. Для того, чтобы выполнить эту работу, нужно установить программное обеспечение.

Система контроля

После разработки микропроцессоров постепенно в эксплуатацию начали вводить автоматизированные системы контроля данных учёта электроэнергии. Однако использовались они исключительно на крупных промышленных предприятиях, так как эти приборы били довольно дорогими. Однако после начала использования электронных счётчиков, сотовой связи, компьютеров системы автоматического учёта и контроля стали также доступны простым людям.

Основными задачами в работе систем контроля являются следующие действия:

• сбор информации о потоках электроэнергии на всех уровнях напряжения, а также её анализ;
• представление анализируемых данных в виде отчета, в котором также прогнозируется потребление электроэнергии в последующие периоды;
• выполнение расчётных операций по электроэнергии.

Одноставочный тариф на электроэнергию в Москве

	01.01.2021 по 30.06.2021
Показатель (группы потребителей с разбивкой по ставкам и дифференциацией по зонам суток)	Цена (тариф) в руб./кВтч	Цена (тариф) в руб./кВтч
1. Городское население
Круглосуточно	5,66
2. Население, проживающее в домах, оборудованных стационарными электроплитами
Круглосуточно	4,87
3. Население, проживающее в сельских населенных пунктах и приравненные к ним
Круглосуточно	3,96
4. Садоводческие, огороднические или дачные некоммерческие объединения граждан
Круглосуточно	3,96
5. Потребители, приравненные к населению (за исключением садоводческих, огороднических или дачных некоммерческих объединений граждан)
Круглосуточно	5,66

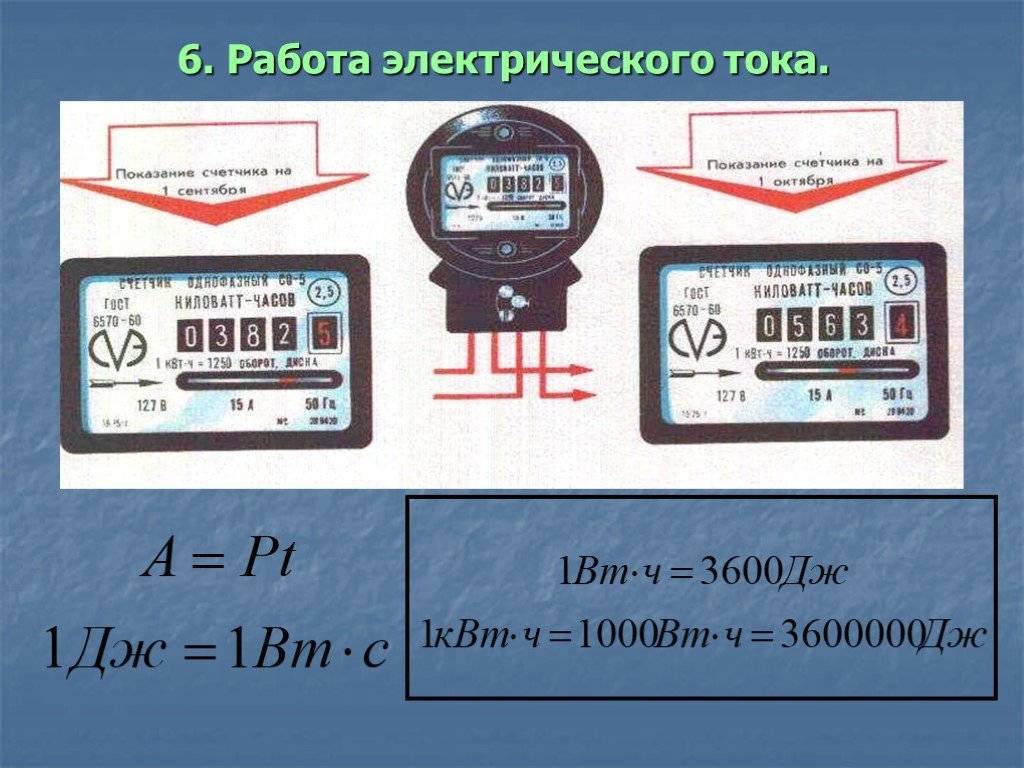

Каким образом происходит снятие показаний?

Снимаем показания электрического счетчика. Фото № 3

Снятием показаний с любого электросчетчика занимаются либо владельцы объекта, в котором прибор установлен, либо полномочные лица из управляющей компании, предоставляющей коммунальные услуги конкретной группе лиц. При этом владелец жилья имеет полное право не давать снимать показания своего счетчика как представителям управляющей компании, так и иным лицам.

В таком случае расчет стоимости услуг по предоставлению электроэнергии будет проводится по средним региональным тарифам.

Непосредственно процедура снятия показаний для разных видов трехфазных счетчиков различна:

• при использовании устройства с индукционной формой подсчета для получения нужных цифр необходимо переписать на листок имеющиеся показания на крутящемся табло прибора. Если одна или две цифры, как правило, из пяти-шести в общем имеют иной цвет, чем остальные, то при снятии показаний данные цифры отбрасываются (они показывают промежуточный подсчет электропотребления в маленьких масштабах, поэтому при определении показаний за месяц не учитываются).
• при использовании электронного прибора учета придется обратиться к его инструкции. Дело в том, что разные модели счетчиков по 10-15 секунд показывают: время, дату, показатели электропотребления за все время и по периодам (Т1 – 7-23:00, Т2 – 23-7:00, Т3, Т4 и т.д. – льготные периоды). Как правило, последовательность показа значений соответствует описанной выше, однако для максимально точного определения стоит обратиться к ранее упомянутой инструкции счетчика.

Снять показания с трехфазного счетчика – это лишь половина дела. Далее придется проделать следующее:

1. Определить то, сколько электроэнергии было потреблено за последний месяц. Для этого достаточно взять показания счетчика за предыдущий месяц и отнять их от имеющихся на данный момент. Узнать данные показания можно либо путем ежемесячной записи, либо посмотреть на последней оплаченной квитанции за электроэнергию.
2. Умножить полученное число электроэнергии на действующий в вашем регионе тариф. Так, к примеру, при показателе потребления электричества в 200 кВт в месяц и тарифе 4 рубля за 1 кВт, заплатить придется – 200 * 4 = 800 рублей.

Как видите, особых сложностей в работе с трехфазными электросчетчиками нет и снять с них показания проще простого. Надеемся, представленный выше материал был для вас полезен. Удачи в оплате коммунальных услуг!

О процедуре снятия и передачи показаний электросчетчика вы можете узнать, посмотрев видео:

Счетчики Энергомера

Снятие показания счетчика электроэнергии Энергомера день-ночь (двухтарифного или многотарифного) происходит точно также. Разница в том, что кнопка на данных электросчетчиках называется «ПРСМ» (просмотр). Кнопок может быть две или три — зависит от модификации.

Счетчик электроэнергии Энергомера СЕ301

При нажатии на эту кнопку появляются цифры, отображающие сколько киловатт «накрутили» по каждой зоне тарифа. Больше никаких отличий нет.

Читать дальше: Возражение на судебный приказ по кредиту образец

Снять показания со счетчика электроэнергии Микрон

В многотарифных электронных счетчиках электроэнергии Микрон на корпусе имеется только одна кнопка, на нее и необходимо нажимать чтобы вывести требуемые показания на экран. Только в данном случае надо дождаться пока на дисплее не появятся «галочки» над буквами «Т1» и «R+» (смотрите фото). Это будет показание по первому тарифу.

Как снять показания с электросчетчика Микрон модель СЭБ-1ТМ.02М

Потом жмем на ту же кнопку, пока галочки не появятся над Т2 и R+, если зон больше, жмем дальше. Вот так снимают показания с этого счетчика день/ночь.

Счетчики Saiman

Сейчас во многих регионах бесплатно заменяют старые индукционные счетчики на электронные и чаще всего ставят приборы фирмы Saivan. Это очень простые устройства, в них нет кнопок, которыми можно принудительно «листать» показания. Приходится просто ждать пока высветится требуемое значение. То есть, в данном случае снять показания счетчика электроэнергии, — просто подождать, пока высветится требуемое значение (TOTAL) и записать его в квитанцию (или передать в соответствующую службу).

Чтобы было проще ориентироваться, вот порядок, в котором высвечиваются данные в данном электросчетчике:

• дата;
• время;
• номер счетчика;
• передаточное число (1600);
• TOTAL — показания однотарифного счетчика или высвечиваются последовательно Т1, Т2, TOTAL для счетчиков типа день/ночь (двухтарифных).

В квитанцию необходимо записывать показания TOTAL или Т1 и Т2 и также общие TOTAL. Еще раз напомним, записывать нужно только целую часть, без учета цифр после запятой. Ту же информацию можете посмотреть в видео формате.

Юридические последствия использования таких приборов

Юлия Куприна Дипломированный юрист. Общий стаж работы по специальности — 13 лет.

В соответствии с требованиями пп. а п. 82, 83 Правил, утвержденных Постановлением Правительства №354, представители коммунальной компании один раз в год вправе проводить проверки установленных счётчиков как бытовых, так и общедомовых. Один раз в три месяца представители этой же организации вправе проверять показания энергомера.

В соответствии п.170, 177 Основных положений, утвержденных Постановлением Правительства № 442, к абонентам явиться с проверкой уже могут представители сетевой организации не чаще одного раза в месяц и не меньше одного раза за год.

Использование «заряженных счётчиков», настроенных на занижение потребляемых киловатт, является одним из способов хищения.

Фальшивые приборы учета подлежат демонтажу, а недобросовестным потребителям будут направлены квитанции со счетами за безучётное потребление. Расчёт платы в этом случае будет производиться в соответствии с п. 81 (11) ПП РФ 354 по формуле:

где:

n- количество граждан, постоянно и временно проживающих в жилом помещении. Если эта величина неизвестна, за основу берётся количество собственников

N- норматив потребления электроэнергии на одного человека;

Т – период расчета, который будет исчисляться за период не более трёх месяцев;

10 – повышающий коэффициент;

P- тариф (цена) на коммунальный ресурс, установленный в соответствии с законодательством Российской Федерации.

В итоге сумма, которую придется заплатить, достигает десятков тысяч рублей.

Применение таких приборов, за счёт которых искажаются данные о реальном расходе электроэнергии, может повлечь не только экономические последствия.

В сетях частного жилого сектора с малоэтажными домами установка подобных энергомеров приводит к перегрузке сети и, как следствие, к ухудшению качества поставляемой электроэнергии, а также перебоям электроснабжения. Кроме того, в многоквартирных домах весь объём безучётного потребления электроэнергии ложится на плечи добросовестных соседей-плательщиков.

Если сетевая организация посчитает, что таковыми действиями потребителей причинён ущерб, нарушители могут быть привлечены к административной ответственности. Размер штрафов с 2021 года резко возрос и составляет:

• для граждан от 10000 до 15000 рублей;
• для должностных лиц от 30000 до 80000 рублей;
• для предприятий от 100000 до 200000 рублей.

Нередки ситуации, когда воровство электроэнергии при помощи «заряженного счётчика» может быть расценено как причинение ущерба. В этом случае недобросовестный потребитель электрической энергии может попасть под статью 165 УК РФ. Наказание уже будет суровым и будет выражаться в принудительных работах с ограничением свободы либо в лишении свободы на срок до двух лет.

Стоимость

Цена «умного счетчика» зависит от набора функций и составляет, в среднем, от 3 до 12 тысяч рублей. При плановой замене (окончился срок поверки, старый аппарат сломался) процедура должна быть бесплатной, но на январь 2020 года (до даты начала исполнения закона) многие поставщики энергии фактически перекладывают расходы на собственников. В дальнейшем это будет включено в тарифы.

Если же гражданин меняет счётчик по собственному желанию, он может приобрести его самостоятельно. При этом до 1 июля 2020 остается возможность купить и установить обычный электросчетчик, не тратя существенные суммы на цифровой.

Что такое умный счетчик электрической энергии?

В общем случае, умным электросчетчиком можно назвать устройство, производящее замеры текущего потребления энергии и передающее показания в автоматическом режиме без участия владельца квартиры или дома. При этом показания каждого прибора учета вначале фиксируются в общедомовой сети и лишь после сбора всех данных пересылаются на компьютеры уполномоченной организации.

Отличия обычных счетчиков от смарт устройств

Ключевыми отличиями современных счетчиков от устаревших образцов являются:

1. Автоматический сбор и пересылка показаний в управляющую компанию.
2. Возможность работы по нескольким тарифам, в зависимости от условий.
3. Функционал, позволяющий производить дистанционное управление прибором.
4. Отсутствие возможности всячески повлиять на показания. Если в старых приборах потребители могли использовать определенные методы изменения показаний, то современные приборы гораздо более устойчивы ко взлому.

Умные счетчики электроэнергии позволяет управляющим компаниям производить отключение должников в дистанционном режиме. Более того, при выявлении неполадок в электрической сети смарт устройства своевременно оповестят компетентные органы и позволят скорректировать итоговый счет.

Преимущества и недостатки современных приборов учета

На текущий момент в рамках российского рынка представлены два основных вида умных счетчиков: Меркурий и Стриж. Преимуществами использования смарт счетчиков выступают:

1. Показания электросчетчика Меркурий или Стриж передаются в дистанционном режиме.
2. Управление устройством в дистанционном режиме.
3. Возможность изменения расчётного тарифа.
4. Автоматическое выявления неполадок в электросети.
5. Возможность принудительного отключения должников через сеть.
6. Возможность установки счетчика Меркурий с пультом, позволяющим корректировать показания. Данный вариант устройства является незаконным, поэтому при его выявлении владелец обязан будет выплатить серьезный штраф.

Недостатками интеллектуальных счетчиков принято считать:

1. Стоимость.
2. Сложность установки в старые дома без развитой инфраструктуры.
3. Зависимость работы от качества Интернет-соединения.
4. Задержки в передаче показаний ввиду отсутствия нормального оборудования на стороне управляющей компании.
5. Возможность изменить показания электросчетчика Меркурий при помощи пульта.

Кому выгодны интеллектуальные приборы учета

Если рассматривать ситуацию со стороны конечных потребителей, в плюсе остаются добросовестные граждане, аккуратно оплачивающие коммунальные платежи. Такие собственники перестанут нести солидарную ответственность по оплате энергоресурсов, поэтому все злостные неплательщики окажутся наедине с компанией-поставщиком, и будут лично отвечать за своё нежелание платить по счетам. Напомним, что умные счётчики предусматривают дистанционное отключение электроэнергии для конкретных квартир, и передают сигнал о попытке самостоятельного подключения.

Очевидны преимущества и для поставщиков, которые оптимизируют учет потребления электроэнергии, получают достоверные сведения о фактических расходах по каждому подключенному объекту.

Инициаторы законопроекта подсчитали, что установка интеллектуальных счетчиков позволит сократить расходы по оплате электроэнергии в среднем на 30%. Так это или нет, покажет время.

https://youtube.com/watch?v=8JqFuy9D_Og%3F

Рекомендации по выбору

При выборе электрических счетчиков с дистанционной отправкой данных необходимо определиться с требуемым функционалом, поддержкой одного или сразу нескольких тарифов по оплате. Такие устройства могут отличаться своим показателем мощности, количеством фаз аппарата и наличием защиты от окружающей среды. Для бытового использования отлично подойдут простейшие модели от российских производителей, стоимость которых составляет 1000−1500 рублей.

Нужно учитывать способ монтажа выбранного счетчика электроэнергии с передачей данных. Чаще всего такие приборы учета фиксируются на специальной din-рейке, что позволяет в последующем упростить их проверку. Аттестация проводится раз в два года для устройств, работающих в однофазной сети. Промышленные трехфазные счетчики проверяются каждый год, что позволяет обеспечить беспроблемность их использования и гарантирует максимальную точность выполненных измерений.

Зачем это нужно обычному потребителю?

“Умные” счетчики — это удобно. Не нужно помнить о том, что нужно передать данные в конкретный день. А еще и лезть с фонариком за стояк, чтобы переписать цифры.

Но это нововведение принесет больше пользы бизнесу. По данным УК, около 30% собственников сообщают показатели с опозданием либо не подают показания вовсе. Злостных неплательщиков (имеют большие долги по счетам) или мошенников (ставят магнит на счетчик воды и так останавливают подсчет) среди жителей дома не более 5%. Большинство просто забывает вовремя опустить бумажку с цифрами в ящик или внести в форму на сайте.

Тогда управляющая компания начисляет “коммуналку” по нормативам, но бывает так, что нормативы ниже, чем реальное потребление. Допустим, в квартире зарегистрирована одна пенсионерка, а живет семья с детьми. Они платят, скажем, за 5 кубов воды, а потребляют 15–20. В итоге управляющая компания собирает меньше денег, чем от нее в итоге требует ресурсоснабжающая организация.

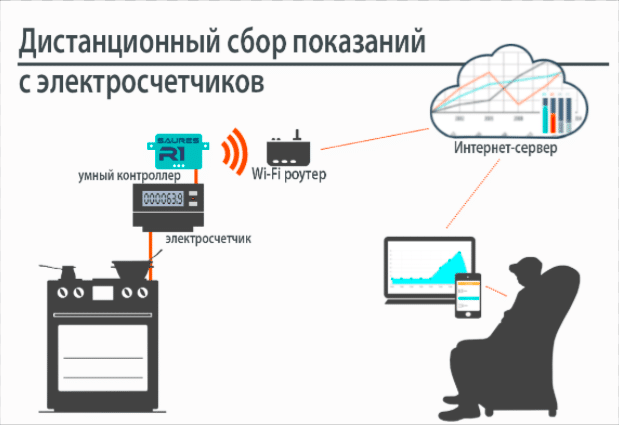

Принцип передачи данных с электросчетчика и счетчика воды

Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.

• Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
• Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
• Далее образуется система передачи информации  через интернет.
• Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.
