Самостоятельное изготовление
Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:
- на старом телевизионном трансформаторе;
- на старом двухтактном двигателе или же катушке зажигания.
Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

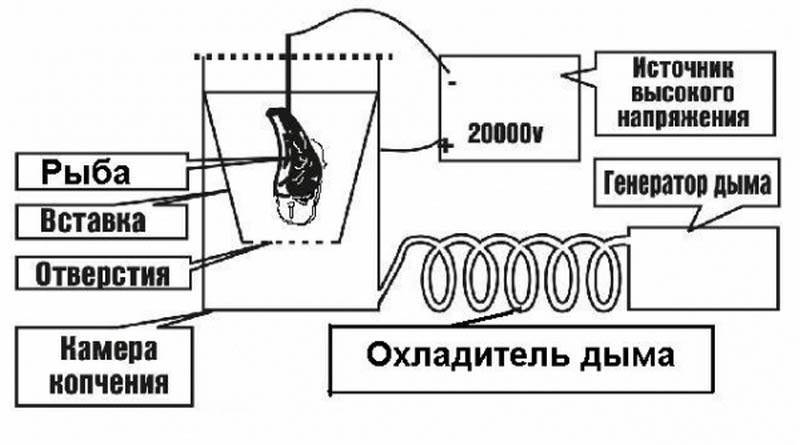

Схемы и чертежи
Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.
Подбор материалов и комплектующих
Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.
- Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.
- Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000-2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.
После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.
Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.
Инструкции по сборке

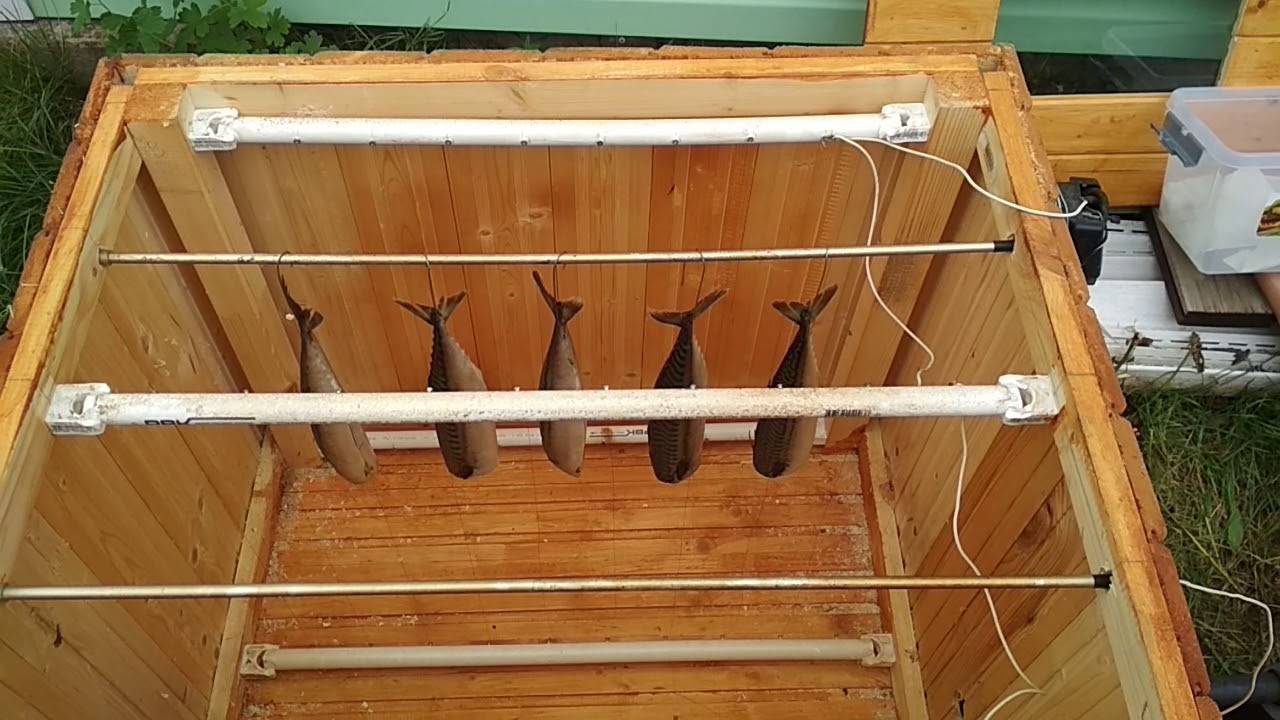

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.
Собирается он размерами 70х50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.
Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.
Из чего можно построить коптильню
Для изготовления коптильни можно применить множество вещей, которые завалялись в гараже, на балконе и сарае. Это может быть и старая духовая печь, и холодильник и даже обычная бочка.
Конечно самым лучшим вариантом является стационарная универсальная коптильня, которую можно сложить из кирпича. В этом варианте можно заложить необходимые размеры и грамотно организовать поток дыма в камеру для копчения. Нагревание такой коптильни обеспечивается за счет печки-буржуйки, которая соединена с трубой. Такая коптильня может стать прекрасным и необычным дизайнерским решением для оформления придомового участка, веранды или гостевой беседки.
Для более простых или временных конструкций коптильни вполне подойдут металлический ящик или деревянная бочка, объемом до 100 литров.
Переносные коптильни можно соорудить из любых бытовых вещей: кастрюли, ведра, огнетушителя. Хорошими вариантами также могут стать старый холодильник или газовая печка.
Главное, подобрать такой предмет, в который можно вставить пару решеток для мяса и обеспечить место для опилок или дров под этими решетками.
При изготовлении коптильни из металлических предметов, важно использовать нержавеющие элементы, поскольку они не окисляются под действием высоких температур и влаги, не разрушаются от дыма и легки в уходе. «Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять
«Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять.
Коптильня из кирпича
Стационарную коптильню можно изготовить также из кирпича, установив её на бетонный фундамент. Можно изготовить как простой вариант, состоящий из топки и удалённой на некоторое расстояние коптильной камеры. Имеется также возможность сделать сложную конструкцию с двумя допустимыми путями прохода дыма – по большому и по малому кругу. Первый используется для приготовления продуктов холодного копчения, а второй – для горячего.
Для постройки следует использовать только полнотелый печной кирпич, который скрепляется между собой глиной. При навыках каменщика или печника, можно, поэкспериментировав, создать абсолютно уникальные и многофункциональные конструкции кирпичных коптилен, совмещённых с барбекю, мангалом, или простой печью с плитой.
Высоковольтный генератор для копчения электростатикой своими руками
==================================================================
Высоковольтный генератор (ВВГ) с питанием 5 вольт:
Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.
Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..Про питание от аккумулятора и про циклический таймер будет в следующих статьях.
Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).
Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..
Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.
Схема высоковольтного генератора для электростатического копчения
Весь процесс сборки показан в видео – высоковольтный генератор для электростатического копчения своими руками
Для самостоятельной сборки ВВ генератора :
Внимание: иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др
браузер
Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.
Наборы для сборки ВВ генераторов http://ali.pub/2a4ps2
– с печатной платой http://ali.pub/2heb1j
Импульсные блоки питания AC-DC http://ali.pub/1zx9u5
– блок питания 100-240 V (AC) – 5V, 2А (DC) http://ali.pub/2gdpaq
Высоковольтные конденсаторы
– 30 кВ 680 пф http://ali.pub/2caleq
– 20 кВ (разная емкость) http://ali.pub/219hnc
Высоковольтные диоды 2CL77 http://ali.pub/1z9g3e
Резистор высоковольтный 10 мОм 2 Вт http://got.by/4qsooz
Резистор высоковольтный 10 мОм 5 Вт (рекомендуется) http://ali.pub/5g3odo
Транзистор D880 http://ali.pub/2gdqy8
Конденсатор 0,01мкФ 100В http://ali.pub/2emik9
Резистор 10 мОм 1Вт http://ali.pub/37p6b5 (они там разные, надо выбрать – 10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт параллельно и 2 таких цепочки – последовательно.
В итоге получим 2Вт 10мОм Или, еще лучше – сделать 3 цепочки по 3 резистора (всего 9 шт). Эти сборки надо будет залить термоклеем или эпоксидной смолой.
Шланг (трубка) для аквариума 6 мм http://ali.pub/254pse
Пистолет для термоклея http://ali.pub/1m9g6v
Супер паяльник http://ali.pub/2i8y1t
Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn
При заливке (пропитке) ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса http://ali.pub/fw9hv). Он подключен через MT3608 http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.
Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!
мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!
Так же см. – что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528
ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!
Так же рекомендую обратить внимание на готовые высоковольтные генераторы для коптильни и сборно-разборную автономную электростатическую коптильню холодного копчения ЭВК-100, которые изготавливает “АТФ-Сервис” (г. Королев). ——————
——————
Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек – возврат части денег за покупки)!
Станьте партнером AliExpress и покупайте со скидками!
Успехов!
Как сделать несложную коптилку из кирпича своими руками
Простая кирпичная коптильня возводится на небольшом фундаменте из стандартного кирпича с последующей декоративной отделкой. Дымоход изготавливается из железной либо асбестовой трубы. Расстояние составляет полтора метра от камеры до топки. Обустраивать несложную кирпичную коптильню можно без специального подбора места.
Мини коптилка из подручных материалов
Для несложной коптилки холодного копчения под коптильную камеру закладывается фундамент, который заливается монолитным слоем. В яму глубиной в 40 сантиметров засыпаются гравий с песком, затем укладывается армирующая сетка и заливается бетон.
При выкапывании ямы под фундамент, сразу производится ров для дымохода. В землю закладывается труба, кирпичный короб. После заливки фундамента можно приниматься за обустройство топки. Топка может быть изготовлена из железного ящика или кирпича с задвижкой. Ящик герметично совмещается с дымоходом.
Несложная кирпичная коптилка своими руками
Когда фундамент устоялся, можно начинать выкладывать стены камеры. Её можно делать в полкирпича, с внешним декором или уступами для будущих полок. В кладку закладываются поперечные прутья для крюков. Простая коптильня оборудуется защитной крышкой. Для этого подойдёт каркас из дерева с куском мешковины, которая будет увлажняться в процессе копчения. Сверху камеры можно поставить металлический съёмный мангал.
Как быстро сделать несложную коптильню для дачи
Если заливание фундамента при возведении простой коптильни не предусматривается, можно организовать столбики из бетона и железную объёмную бочку. В зависимости от затрат на изготовление коптилки, зависит ее долговечность. Если около камеры организовать две топки, можно соорудить устройство и для холодного и для горячего копчения. Используются они попеременно.
Несложная самодельная коптильня
Коптилка для дачи устанавливается в отдалении от дома на возвышенности. На место для костра укладывается лист металла. С двух сторон для оборудования жаровни выкладываются кирпичные столбики или ставятся из бетона. Сверху ставится железный короб с полочками, поддоном, задвижкой либо крышкой сбоку. Сверху закладываются и вынимаются продукты. Поддон предназначается для закладки опилок. При нагревании они будут выделять дым и коптить продукцию. Такую коптилку можно перевозить и устанавливать на природе.
Мини коптилка простая для дачи

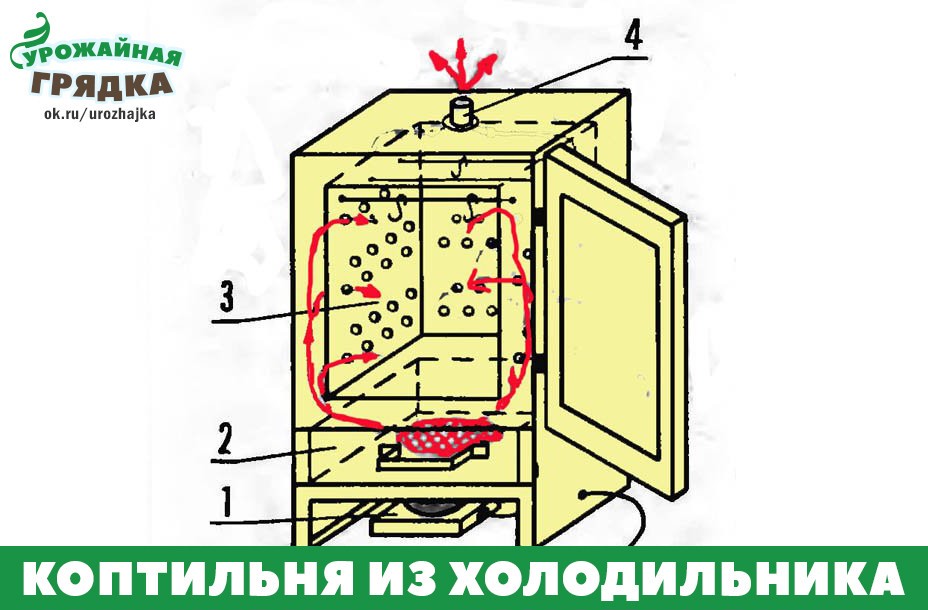

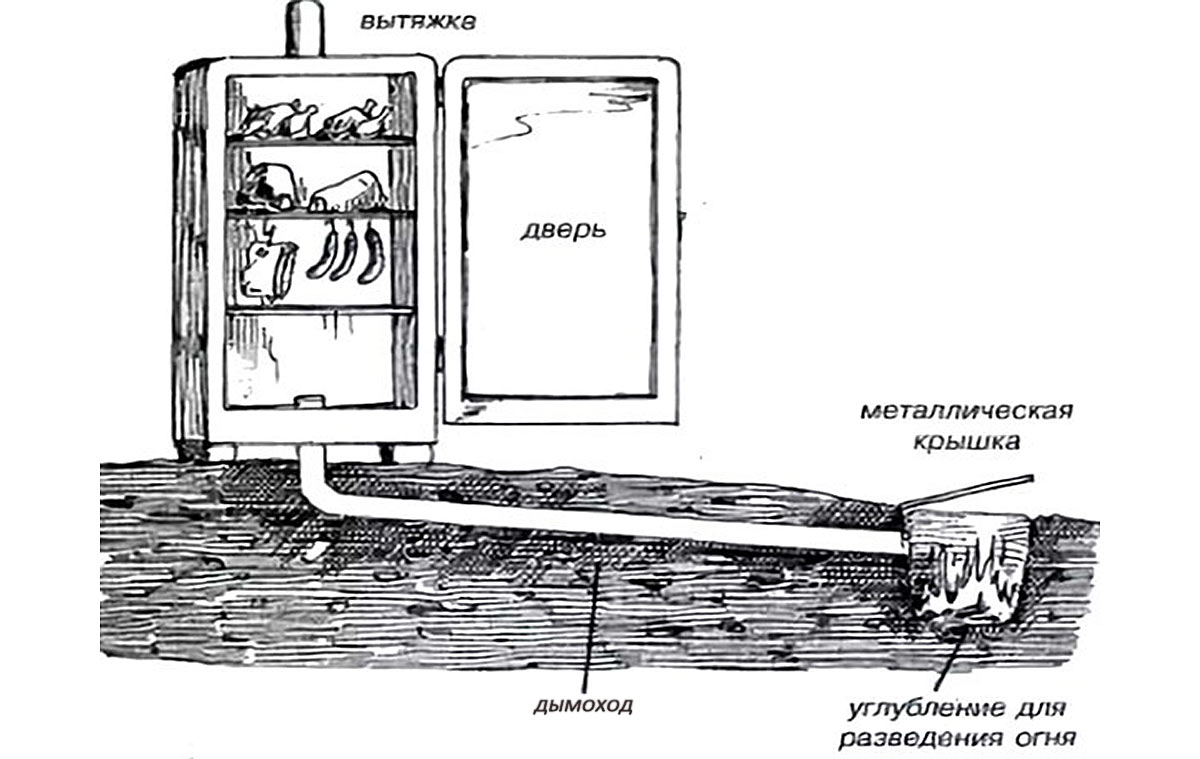

Для более простого оборудования, можно применить старый холодильник, деревянный, железный ящик, бочка. При желании, можно коптить продукты даже на мангале. Берётся отрезок трубы либо бочка, укладывается боком на мангал. Внутри устанавливается решётка, выкладывается продукция. На дно бочки насыпаются опилки. Бочка закрывается, разжигается огонь.
Смотрите видео: Мини-коптильня. Как быстро закоптить ребрышки
Если на рыбалке, охоте или в походе захотелось копчёностей, берутся брёвна либо камни. Создаётся аналог топки, укладываются нарубленные дрова, жжётся довольно много углей. Затем всё накрывается свежими ветками, травой, наверху выкладываются подготовленные продукты. На угли насыпаются опилки. Продукты время от времени переворачиваются.
Без профессиональной коптилки можно организовать комнатку между растущих по бокам деревьев. Она ограждается брезентовым материалом, одеялами, ветками с листьями. Угли из древесины, вода, опилки и герметичность — это главные требования для проведения копчения. Процесс может растягиваться на несколько дней. Главное — не забывать добавлять опилки и менять продукцию для готовки.
Несложная коптильня из нержавейки
Разновидностей мини и несложных коптилок из кирпича и подручных материалов достаточно много. Выбирайте самостоятельно подходящий вариант для дачи, который вы сможете сделать своими руками. – это практичное устройство для вашей семьи.
Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.
Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.
Подготовка сырья
При копчении температура не поднимается до такой величины, чтобы убить все гнилостные микроорганизмы в продуктах, поэтому сырье предварительно подготавливают. Самые распространенные способы — сухая засолка или вымачивание в концентрированном растворе соли.
Рыбу нужно выпотрошить, промыть, засыпать большим количеством соли. Через 2-3 дня соль удаляют и вымачивают в течение 1-2 суток. После этого сырье должно обветриться и подсохнуть. Для копчения при температуре 20-30°С достаточно 2-3 дней. Чем толще мякоть у рыбы, тем больше времени требуется на каждую операцию.
Сало, нарезанное на куски 10-15 см, заливают раствором соли и специй. Концентрацию проверяют сырым яйцом — оно не должно тонуть. Выдерживают сало в холодильнике 3-5 дней, обсушивают и коптят 1-2 дня при температуре около 30°С.
Мясо и птица имеют более плотную структуру. Просаливают их в течение 5-20 дней в холодильнике под гнетом, затем проветривают на сквозняке. Коптят не менее 3-х дней. Мясо и рыбу перед копчением нужно хорошо подсушить или провялить. Если влага останется в мякоти, дым не сможет проникнуть в толщу продукта, что вызовет появление кислого или горького привкуса.
Сборка конструкции
Этот процесс начинается сразу после полного высыхания бочки. Его выполняют в такой последовательности:
- Закрепляют на дне бочки мебельные колесики. Для этого придется прикладывать колесики ко дну, обозначать места, где нужно сделать отверстия, сверлить дырки и фиксировать основание колесиков на болты. В общем, надо прикрепить своими руками четыре маленьких колеса. Колесики можно и не крепить, однако удобство перемещения электрической коптильни по дому будет неудобным.
- Сверление внизу бочки 5-8 отверстий. Будет хорошо, если диаметр дырок будет 10-мм. Они должны находиться на высоте 5-10 см. от дна бочки.
- Подготовка электрической плитки. Она заключается в снятии крышки и удалении всех внутренних элементов. Исключением является нагревательный ТЭН и присоединенные к нему два провода. Результатом таких манипуляций будет корпус с ТЭНом. Этот корпус размещают в центре дна бочки и прикручивают к днищу двумя болтами. Конечно, перед фиксацией сверлят отверстия в корпусе и дне бочки.
- Монтаж термостата. Этот элемент размещают вблизи того, что осталось от электрической плитки. Для его установки внизу бочки делают отверстие. К зафиксированному термостату подсоединяют печь. Для соединения лучше использовать провод с сечением, большим 2,5 мм². Конечно, все соединения надежно изолируют. Датчик термостата нужно поставить в той зоне, в которой будет мясо.
- Подключение маленькой лампочки. Делается это параллельно печки. Она будет включаться одновременно с включением ТЭНа. Благодаря этому можно будет проводить визуальный контроль работы нагревательного элемента.
- Установка механического термометра. Для этого вверху бочки, неподалеку от размещения сетки с мясом, делают отверстие. Далее фиксируют термометр.
- Изготовление крепления для противня. Оно предусматривает использование длинных болтов. Сначала сверлят 4 дырки. Потом вставляют болты и закручивают гайки.
- Создание аналогичного крепления для решетки для мяса. Решетку лучше найти в магазине. Можно сделать и своими руками. Для этого берется проволока из нержавейки. Диаметр 5 мм. Ее выгибают в форме круга и сваривают концы. Сверху приваривают проволоку диаметром 3 мм. Ее отрезки должны размещаться параллельно. Шаг – 3-4 см.
- Изготовление дымохода. Если есть крышка с бочки, то в ней делают отверстие диаметром 5 см. В случае отсутствия крышки придется ставить на верх бочки деревянные прутки и мешковину. Последнюю во время копчения нужно постоянно смачивать.
Как своими руками изготовить коптильни для разных видов копчения
Если вы много раз пытались реализовать идею создания собственной коптильни, считая, что это дорогое удовольствие, то вам сюда. Сегодня в обзоре мы представим недорогие варианты, как своими руками осуществить вашу мечту.
Холодное
В интернете легко найти десятки рекомендаций, как своими руками сделать коптильню холодного копчения. Многие из них предполагают покупку дорогостоящего металла, создание прочного короба, дополнительной вентиляции. Всё это, конечно, имеет право на существование, однако, если вы ищите бюджетный вариант, то используйте простые конструкции. Вот одна из них.
Если вы решили выбраться на пикник, то лучшей возможности испробовать походный вариант коптильни из полиэтиленовой плёнки не придумаешь
Что нужно для работы
Первый этап – покупка плёнки, достаточно будет двух метров
Важно, чтобы она была прозрачной и максимально плотной. Обычно такое покрытие используют для укрытия парников
Инструкция по изготовлению
Для выбора места под походную коптильню лучше освободить отдельную и ровную площадку. Очистите её от лишнего мусора. Достаточно расчистить 1 м². Далее подготовьте из веток колья высотой примерно 2 м.
Вам необходимо воссоздать примерно вот такой каркас
Далее вбиваете колья по периметру конструкции, укрепляя вертикальные колья поперечинами, важно проверить устойчивость. К поперечинам мы будем вешать подготовленную для копчения рыбу
Теперь важно правильно укрыть конструкцию плёнкой. Распределите её так, чтобы не оставалось лишних складок, особенно, зазоров
Полиэтиленовый мешок натягиваем примерно до середины кольев. Сейчас важно высыпать на песчаную площадку горящие угли и зелёную траву. Плёнку плотно прижимают камнями, создавая герметичность конструкции. По мере необходимости, к углям можно добавлять траву, чтобы создать дополнительный дым.
Проверить тушки можно уже через 4 часа. Если рыба крупная, то процесс может затянуться на 6-8 часов
Горячее
Процесс горячего копчения несколько сложнее. Для горячего копчения можно использовать подручные ёмкости: кастрюли, бочки, различные железные ящики с крышкой. Главное, опять же, создать герметичность.
В такой коптильне можно приготовить деликатес из рыбы, мяса
Что нужно для работы
Для работы понадобится:
- два металлических листа размером в 61×156,5 см и толщиной в 2 мм;
- болгарка;
- сварочный аппарат;
- столярный угол, метр;
- тонкая арматура.
Инструкция по изготовлению
Рассмотрим процесс изготовления коптильни для горячего копчения своими руками в пошаговой инструкции.

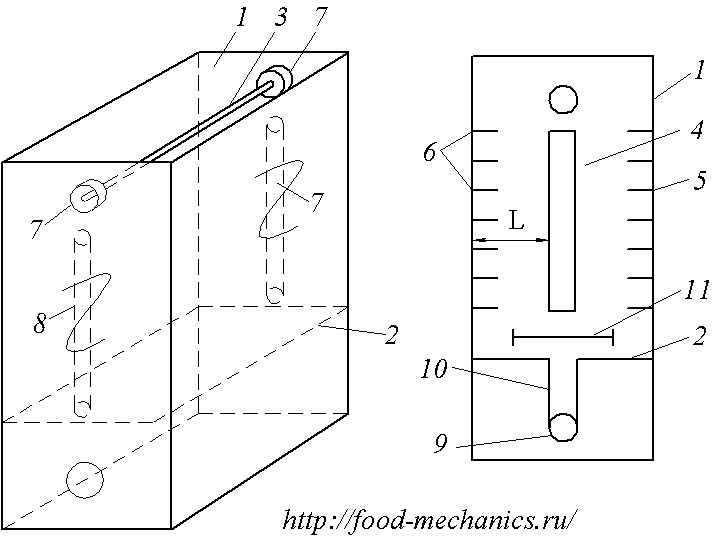

Чертёж, по которому будет выполнена коптильня
Не забывайте, что проще всего сделать коптильню по готовым чертежам, тогда вы сможете избежать лишних ошибок и неточностей.
Полугорячее
Полугорячим копчением называют вид приготовления продуктов, когда они подвергаются тепловой обработке дымом при температуре от 70°C до 90°C. Самый простой путь добиться таких параметров — создать эффект парилки. Для этого можно использовать обычную садовую бочку. Варианты коптилен из бочки можно посмотреть в фотопримерах.
Что нужно для работы
У садовой бочки необходимо предварительно срезать дно. Кроме того, необходимо подготовить место, куда эта бочка будет вкопана. Для этого выкапывается небольшая яма, над которой будет находиться коптильня, а на неё устанавливается сама бочка.
Виды самодельных генераторов
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Практически на любой даче есть электроплитка, она и станет частью коптильни
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы
Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.
Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.
Как сделать дымогенератор из огнетушителя в видеосюжете:
Watch this video on YouTube
Как использовать аквариумный компрессор для дымогенератора
Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.
Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.
Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии
Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:
Печка-дымогенератор для коптильни
Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.
Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки
Из чего собрать электростатическую коптильню?
Главное отличие электростатической коптильни от других типов — наличие электрического контура. Он работает при напряжении 10-20 кВ постоянного тока. Для коптилен промышленных масштабов, которые рассчитаны на килограммовые объемы, используются специальные трансформаторы. Для самодельной электростатической коптильни достаточно трансформатора от старого телевизора. Кроме него необходимо подготовить:
- металлическую сетку;
- сетевой кабель;
- умножитель напряжения;
Советуем изучить материал по выбору коптильни для копчения в квартире и найти ответы на интересующие вопросы.
Для создания самодельной электростатической коптильни необязательно покупать детали в магазине. Зачастую установку собирают из подручных средств, старых и ненужных материалов, завалявшихся в гараже или подвале.
- эбонитовые изоляционные кольца;
- транзистор;
- резистор.
При сборке высоковольтного генератора рекомендуется пользоваться готовыми схемами — их можно с легкостью отыскать в сети Интернет. Обычно электростатические коптильни в домашних условиях делают из расчета — 7-10 кг продуктов за один сеанс копчения. С таким количеством высоковольтный генератор справится достаточно быстро. При большей закладке на приготовление уйдет больше времени.
Принцип работы электростатической коптильни. Не нужно «изобретать велосипед» — все схемы есть в свободном доступе в сети Интернет.
Помимо электрического генератора самодельная электростатическая коптильня в составе конструкции имеет:
- дымогенератор;
- отдел для копчения;
- блок напряжения.
Дымогенератор для коптильни делает ее работу более простой. Благодаря данному прибору продукты «окуриваются» равномерным дымом, который образуется от тления опилок или щепы. Генератор дыма можно сделать из подручных средств за несколько часов.
В заводских моделях есть специальный блок управления, при помощи которого можно регулировать процесс копчения.
