Элементы водосточной системы: особенности монтажа и цена

Монтаж водосточного желоба своими руками

Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

Установка кронштейнов

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

ВАЖНО!
Некоторые виды кровли могут предусматривать больший наклон.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)

Кроме того в этом вопросе обращайте внимание на угол склона

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Установка желоба

Монтаж водосточной системы

Установка горизонтальных элементов (желобов, сливов). На участках, не предназначенных для слива воды крепятся заглушки. Между собой желоба соединяются специальными муфтами. В местах соединений нужно хорошо промазать силиконом, либо кровельной мастикой. В конце желоба монтируется воронка, через которую вода из желоба попадает в трубу.
Монтаж труб. Для начала нужно отметить на стене места, где будут сверлиться отверстия под дюбель кронштейна. После, монтируем сами кронштейны, не зажимая хомуты. Прислоняем трубу, и, удостоверившись, что все ровно и правильно сделано, скрепляем хомуты.
Установка отводов. Первый отвод монтируются к воронке желоба. К нему под размер отрезаем трубу, которая будет играть роль соединителя желоба и вертикальной трубы на расстоянии карнизного свеса. К концу этой соединительной трубы также крепится отвод, к хвосту которго примыкает основная труба для слива.

Правила установки водостока

Сначала монтируются кронштейны. Они прикручиваются к стартовой доске ската крыши, либо к лобовой доске. Установите кронштейны так, чтобы они были под уклоном. Например, если длина ската 6 метров, то уместнее будет брать одну сторону как «0», и от этого ноля понемногу опускать кронштейны так, чтобы последние кронштейны были на 3-5 см. ниже первого. Тогда вода будет стекать на эту сторону и уходить как надо. Если длина ската больше, например, 18 метров, то точку «0» нужно брать от центра ската и делать уклоны в обе стороны. В этом случае вода будет уходить от центра по разным краям ската.

Для пластиковых водосточных систем кронштейны крепятся на расстоянии 40 — 60 см, для металлических — 60 — 80 см. Обязательно установите кронштейны с двух сторон от углов желобов и воронок.

Капельник крепится к крыше поверх кронштейнов. Одна сторона прибивается к крыше (к обрешетке или фанере, в зависимости от вида кровли), а вторая опускается в желоб так, чтобы вода стекала именно в него, а не лилась мимо.
Водосточные трубы крепятся на расстоянии 3-8 см от стены, это расстояние регулируется кронштейном для труб. Вкрутили до конца — расстояние будет меньше, вкрутили наполовину — расстояние до стены больше. Всегда нужно учитывать, будут ли проводится фасадные работы и от этого регулировать расстояние. Так, если в будущем дом будет обшиваться пенопластом толщиной 50 мм и штукатурится, то расстояние от трубы до стены должно быть не менее 9 см. То же самое нужно учитывать и в расстоянии от земли: если будет делаться отмостка, то возьмите запас, опираясь на ее будущую высоту.

При самостоятельной установке водостока важно правильно рассчитать угол крыши, ската воды, так чтобы влага не попадала в щели и стыки. Несмотря на простоту работ, вы можете столкнуться с ошибками:

недостаточный уклон желобов, который затруднит работу водостока. Желоба будут забиваться и не справляться со своей функцией;
недостаточное количество стояков, которое приведет к переливу воды;
смещение стояков во время монтажа, что ведет к нарушению расчетных уклонов и положению водозаборных воронок.

Как происходит устройство водостока

Этапы установки водостока.

Держатели крепятся с шагом 500-600 мм. Первый и последний крепится под уклоном. Для более точного закрепления по нижним точкам нужно натянуть шнур для определения месторасположения остальных держателей.
Установка желоба водосточных систем определяет правильность работы всего комплекса отвода воды. Внешняя часть желоба должна быть расположена на расстоянии 25 мм от плоскости кровли. Желоб нужно монтировать в держатель, а стыки соединить в замок при помощи использования герметика. Укладка выполняется, начиная от воронки.
Для лучшего сбора осадков выполняется установка капельника с закреплением на стропильной системе, после чего опускается внутрь желоба на 2 см. Для монтажа заглушки следует применять герметик либо специальный клей.
При монтаже воронки делаются косые запилы в месте установки. Кромки воронки соединяются с передним и задним краями желоба с помощью использования клея.
Трубы необходимо соединить между собой и закрепить в воронке при помощи специальных хомутов. Между их элементами следует оставить 2-хмиллиметровый зазор.

Чтобы выполнить отвод собранных осадков от фундамента здания, понадобится устроить небольшой ливневый приемник в месте, где осадочная вода выливается из трубы водостока, и при помощи обыкновенных пластиковых труб отвести ее в другой конец имеющегося участка к фильтрующему колодцу, который был выкопан заранее, либо просто направить его на улицу.

В качестве ливневого приемника может служить приямок, который понадобится забетонировать либо воспользоваться полностью готовыми строительными элементами, которые с легкостью есть возможность купить в обыкновенных строительных магазинах. Второй вариант строительства проще, но дороже.

Система антиобледенения

Для борьбы с наледью на свесах крыши, с ледяными заторами в воронках и водосточных трубах используют электрические системы антиобледенения. Причины обледенения — суточные перепады температур, «теплая» кровля жилых и эксплуатируемых чердаков.

Условия для возникновения наледи возникают в ендовах, на свесах, в желобах, воронках и трубах. В ендовах происходит накопление снега естественным образом, днем он может подтаивать, а ночью замерзать. Свесы и водосточная система обдуваются ветром, поэтому их температура ниже, чем поверхности остальной части крыши. Именно здесь прокладывают нагревательный кабель системы антиобледенения.

Преимущества и недостатки разных материалов для водостока

Если у вас загородный дом, то правильная организации водостока – очень важная задача. С его помощью вы можете не только решить проблему сохранности строения, но и использовать талую и дождевую воду для полива сада и огорода.

Такая практика позволит не только значительно сэкономить средства, но и добиться отличных результатов на участке, потому что подобный полив благодатно сказывается на растениях

У всех, кто занимается установкой системы водоотвода, в первую очередь встает вопрос выбора материалов для конструкции. Производители предлагают металлические или пластиковые элементы. Каждый из этих видов имеет свои плюсы и минусы.

Пластиковые водостоки для крыши: плюсы и минусы

Пластик сейчас уверенно теснит многие традиционные строительные материалы, и это неудивительно

Его главное преимущество – устойчивость к коррозионным процессам, что особенно важно в случае прямого контакта с влагой. Кроме того, пластиковые водосточные системы не боятся ультрафиолета, не реагируют на химическое воздействие и, что очень важно для кровельной конструкции, имеют небольшой вес

Грязь легко смывается с таких желобов и труб

К недостаткам ПВХ можно отнести его восприимчивость к перепадам температуры и меньший срок службы в сравнении с металлическими аналогами.

В основе металлических конструкций – алюминий, сталь или медь. Для сохранности их покрывают полимерной плёнкой. Самой долговечной считается медь – она может прослужить полтора века, причём ей не страшны никакие температурные перепады.

Медные водостоки очень прочные, отлично сопротивляются коррозионному воздействию и, нужно признать, выглядят весьма престижно

Стальные отличаются от медных меньшим сроком службы – всего до сотни лет, но они также прочные и не боятся экстремальных условий. И последние, алюминиевые водостоки – лёгкие, но не такие прочные как стальные и медные.

Недостаток у всех этих систем общий – их цена в разы выше, чем у систем из ПВХ.

Приступаем к монтажу

Инструкция, описывающая монтаж водостоков своими руками, будет рассматриваться на примерах систем Docke («Деке») и Grand Line («Гранд Лайн»).

Установка кронштейнов и желобов

Размечаем места крепления кронштейнов, зная, что расстояние между ними должно быть не больше 50 см.

Желоб крепим своими руками так, чтобы в горизонтальной проекции он был под наклоном в 5% и находился по всей длине под линией нижнего края крыши, а высота между кончиком кровли и самим желобом (если смотреть в поперечнике) была не меньше 2.5 см.

Вырезаем в желобе ножовкой воронку, ставим над ливнеприемником и крепим на 2 кронштейнах. Поставив желоба на кронштейны, ставим по их краям заглушки.

Отмеряем от заглушки 30 см и крепим крайний кронштейн. Желоба друг с другом стыкуются специальными замками, которые всегда есть в комплекте Docke и Grand Line.

А Docke (Деке) больше любит настил и фронтонную доску, потому крепится только с помощью пластиковых кронштейнов.

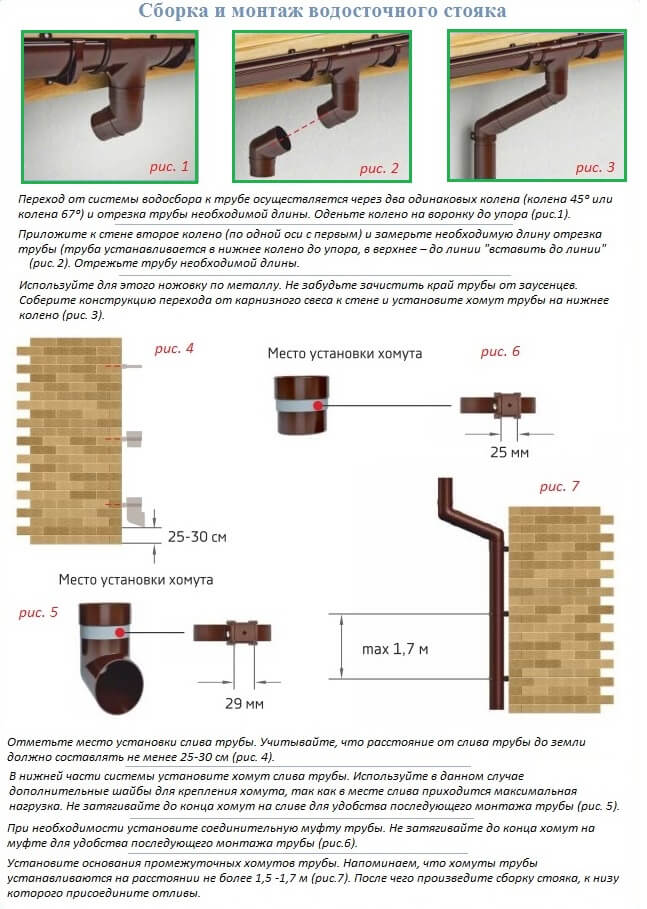

Установка труб водостока и фигурной части

Правила требуют монтажа труб сверху вниз. К верху раструбом ставятся колено, слив и муфта.

Монтаж систем Деке/Гранд Лайн таков:

Соединение «колено-колено» крепится небольшим отрезком прямой трубы длиной 6-8 см;
Собирается фигурная часть, в нее сводится верхний край трубы;
Собранная система хомутами закрепляется на стене: один направляет, другой держит;
После установки трубы на самый низ ставится сливное колено;
Конец трубы сводится в дренажную систему;
Каждая следующая труба крепится соединителем, под которым крепится хомут;
Если крыша выступает над фасадом, то ставится колено подходящей формы.

Установка водостоков Docke (деке)/Grand Line на этом завершена. Деке и Гранд Лайн имеют целый ряд готовых систем, уже подобранных под конкретную площадь крыши.

Видео:

Но есть один нюанс, который стоит учесть, если вы живете в местности с холодной зимой – система обогрева. При описании инструкции к монтажу водостока своими руками на нее нужно отдельно сделать акцент.

Компенсация температурных расширений пластиковых водостоков

Яркий пример — запатентованное решение Docke: на каждом соединительном элементе серий Premium и Lux есть специальные выступы, которые работают как ограничители. Монтажнику не нужно задумываться о том, до какого момента вставлять трубу или желоб, чтобы оставить тепловой зазор. Он просто задвигает деталь до ограничителя, за которым этот зазор уже создан на заводе. Когда в процессе эксплуатации деталь расширяется, она срезает ограничители и продвигается вперед на столько, сколько потребуется.

Что же, в очередной раз подтверждается правило: оборудование нужно покупать у известных производителей, которые продумали все до мелочей.

Виды элемента

Водосточные системы могут иметь различную форму:

Круглую.
Прямоугольную.
Квадратную.
Форму трапеции.

Первый вариант считается классическим и встречается чаще других. На таких желобах отсутствуют ребра жесткости, поэтому их монтаж выполняется с применением специальных зажимов, которые обеспечивают более надежное крепление элементов между собой.

Прямоугольные образцы очень похожи на тротуарные дренажные стоки. Они оснащены несколькими ребрами жесткости и довольно велики в объеме, что позволяет обустроить систему, способную отводить большое количество сточных вод. Прямоугольные и квадратные трубы применяются в основном для систем водостока закрытого типа. Такие конструкции устанавливают в кровлю и оборудуют водоотводными воронками.

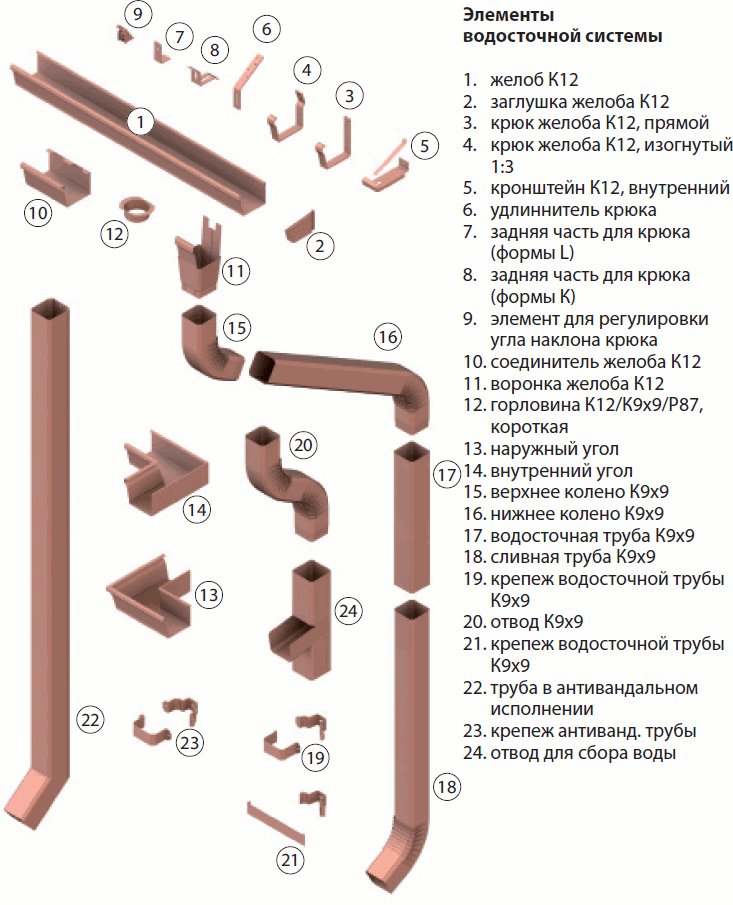

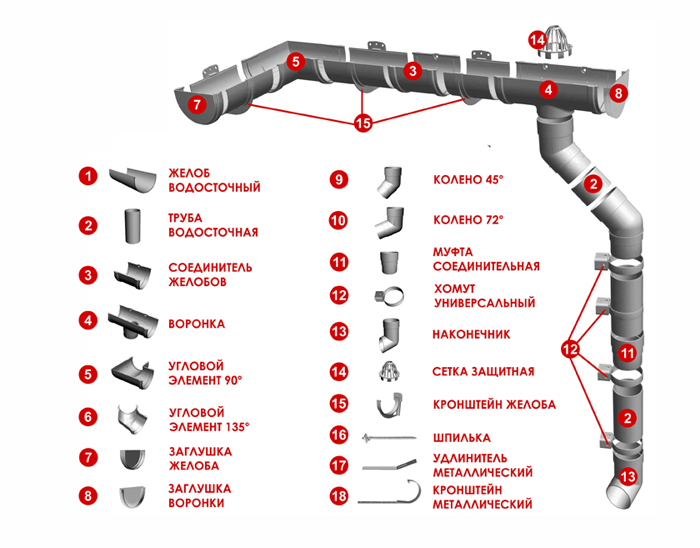

Из каких элементов состоит водосточная система

Любой внешний водосток состоит из двух основных частей:

горизонтальная (водосбор): желоба, установленные под кровельным свесом по всему периметру дома с небольшим уклоном. Вода стекает в них с крыши и самотеком уходит к водосборным воронкам;
вертикальная (водослив). Это водосточные трубы, подсоединенные к воронкам снизу. По ним вода сливается на землю или в ливневую канализацию.

Сама ливневая канализация к элементам водостока не относится (это часть системы водоотведения, или водоотлива), но ее наличие крайне желательно. Если не сделать дренаж, вода будет уходить в землю и подтапливать фундамент. Кроме того, после сильного дождя перед домом будет сыро и грязно.

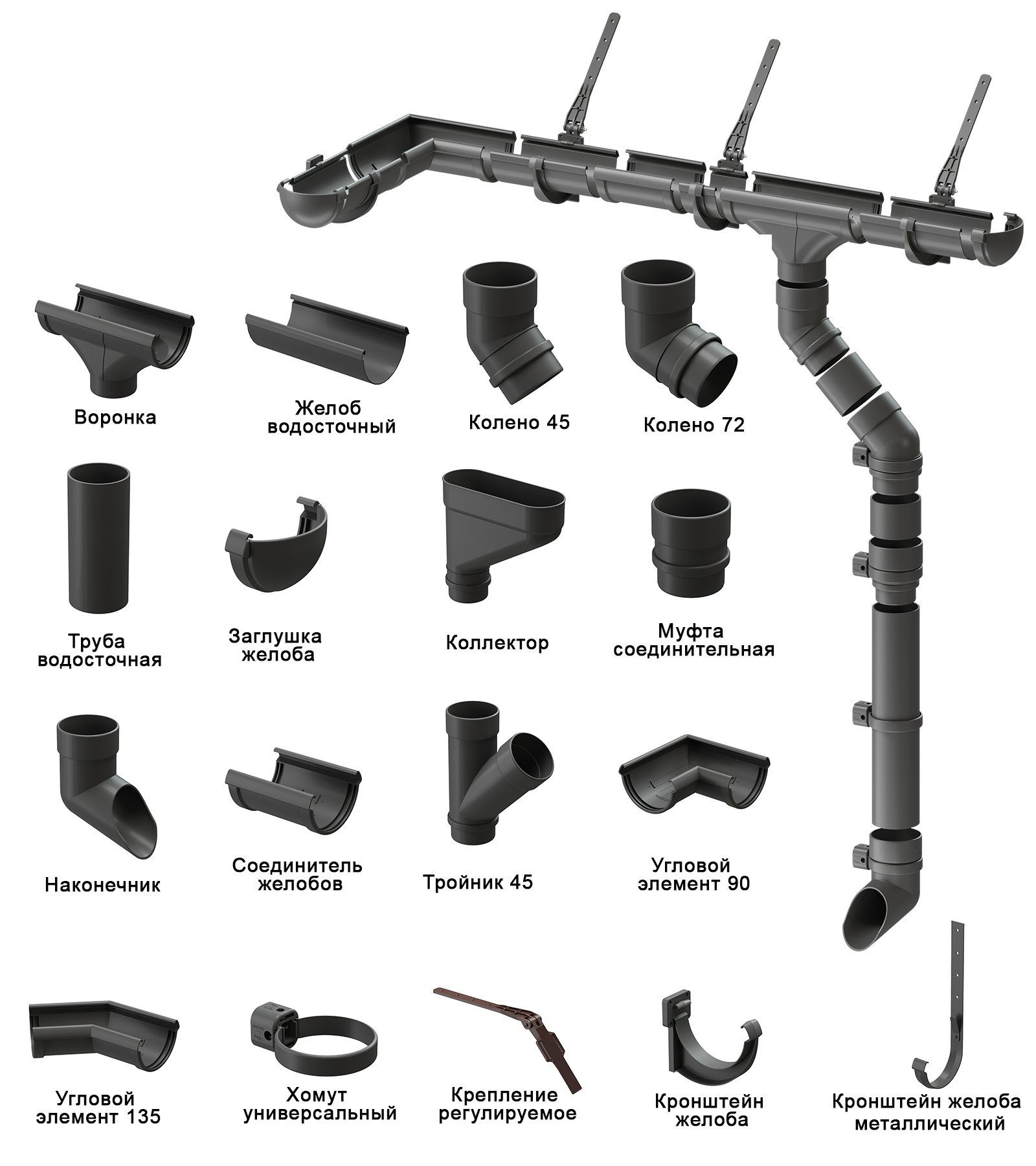

Все остальные элементы водосточной системы являются вспомогательными и служат для соединения, крепления или изменения конфигурации вертикальной и горизонтальной трасс.

Воронка

Это связующий элемент между вертикальной и горизонтальной подсистемами. Устанавливается между двумя желобами, снизу вставляется водосточная труба. Отверстие воронки закрывается защитной сеткой.

Угловой элемент

Позволяет изменить направление установки желобов, например, при огибании каких-либо архитектурных фрагментов здания или на стыке водостоков разных скатов (обычно на сложных кровлях с числом скатов больше четырех). Большинство производителей комплектуют свои системы углами с фиксированным раскрытием. В основном встречаются два типоразмера:

90° — внешние, внутренние или универсальные;
135° — внешние, внутренние или универсальные.

В некоторых сериях (например, Docke Lux) есть регулируемые углы, которые можно настраивать в довольно широком диапазоне (60–160°).

Соединитель желобов

Деталь, обеспечивающая герметичное соединение желобов. Устанавливается в каждом месте их стыка. Иногда металлические желоба крепятся внахлест, тогда стыки нужно герметизировать. Альтернатива — соединители с резиновыми уплотнителями. Такая конструкция позволяет обойтись без герметика, желоба фиксируются на защелках.

Заглушка

Заглушки устанавливаются на открытые торцы крайних желобов (как в верхней части, трассы, так и в зоне воронки) и не позволяют воде выливаться за пределы системы.

Кронштейны

Держатели, на которые укладываются желоба. Существуют разные виды кронштейнов, предназначенные для крепления на разные части крыши:

на обрешетку под кровельное покрытие;
на лобовую доску;
к стропилам.

В ассортименте водосточных систем Docke присутствует также регулируемое крепление, которое предназначено для монтажа пластиковых водостоков на кровлях без лобовой доски.

Колено

Меняет траекторию вертикальных частей водостока, например, для обхода карнизного свеса. Фактически это трубный элемент, изогнутый под определенным углом. Наиболее распространены колена на 45° и 72°.

Коллектор и тройник

С помощью коллектора можно соединить две трубы, одна из которых идет вертикально, а другая — под произвольным углом. Кроме того, существуют тройники с фиксированным углом захода трубы в 45°.

Хомут

С помощью хомутов крепятся вертикальные элементы водостока для кровли:

трубы;
колена;
наконечники;
соединительные муфты.

Обычно хомут выполнен в виде кольца с опорой для крепления. Иногда шпилькой для фиксации на стене.

Металлические водостоки

Достоинства желобов из металла (чаще всего из стали, хотя бывают также водостоки из алюминия или меди) хорошо видны на фоне недостатков конкурентов из пластика и наоборот.

Преимущества водостоков из металла

Минимальный коэффициент температурного расширения.
Пожаробезопасность.
Больший выбор текстур и цветовых решений.
Долговечность (у систем с качественным полимерным защитным слоем).

Недостатки металлических систем отвода воды

оцинковка;
полиэстер;
пластизол;
пурал.

Нужно учитывать также прочностные характеристики материала и его пластичность: при деформации металлического желоба от снеговых нагрузок он, в отличие от пластикового, сам не восстанавливает форму.

Что такое водосток

Водостоком называется устройство или система, которая состоит из различных труб, желобов, стояков и воронок, необходимых для отвода воды с крыши, стен и окон здания. Водосточная система необходима не только для поддержания комфорта жизни, но и для обеспечения долговечности и прочности здания, защиты его фундамента от подтопления. В определенных условиях, сливы могут не устанавливаться, к примеру, они не нужны, если дом сооружен с широкой низкой крышей, у здания отличная дренажная система у фундамента, строение используется как подсобное помещение.

Вариант конструкции водостока

Иногда сточные конструкции не устанавливаются в жилых помещениях с односкатной крышей, т.к. вода стекает благодаря естественным физическим факторам. Но в большинстве случаев, водосточные системы изначально обозначены на чертежах строений и монтируются практически во всех промышленных и бытовых строениях.

Внутренняя водосточная система

Видео: монтаж пластикового водостока

Водостоки пластиковые для крыши: преимущества и недостатки

Водосток из ПВХ представляет собой изделие из жесткого ударопрочного пластика. Для производства элементов системы используют пластифицированные и непластифицированные поливинилхлориды с применением различных добавок: окрашивающих пигментов, износостойких пластификаторов, стабилизаторов и УФ-аддитивов.

Производители выпускают образцы разнообразных расцветок, что позволяет легко подобрать водостоки под цвет кровли. Изделия окрашивают в массе, чтобы небольшие царапины и дефекты на поверхности не были слишком заметны.

ВАЖНО!
Если окрашен только верхний слой, значит водосток низкого качества и изготовлен, скорее всего, в кустарных условиях.

Пластиковые системы водоотвода отличаются следующими преимуществами:

Как выбрать тип водостока

Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:

на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;

При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы

на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

перфоратор;
шуруповерт;
уровень, отвес;
рулетка, карандаш, шнур;
плоскогубцы;
стремянка;
молоток, киянка.

Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

По углам скатов делают метки, обозначая места крайних кронштейнов.
К лобовой доске фиксируют первый кронштейн.
С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

На крайний лоток надеть заглушку.
Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

Внешний жёлоб устанавливается с уклоном в 1%.
Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
Уложить жёлоб с карнизного свеса в направлении сверху вниз.
Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Элементы водосточной системы

Для организации горизонтальной части водостока предусмотрены следующие элементы:

желоба;
соединители желобов;
торцевые заглушки прямые и полукруглые (для одно- и двускатных крыш);
углы наружные под 90°, 135° (для вальмовых, полувальмовых и многощипцовых крыш);
углы внутренние (для крыш с ендовами);
защитные решетки (сетки) для желобов;
сетчатые грибки для воронок.

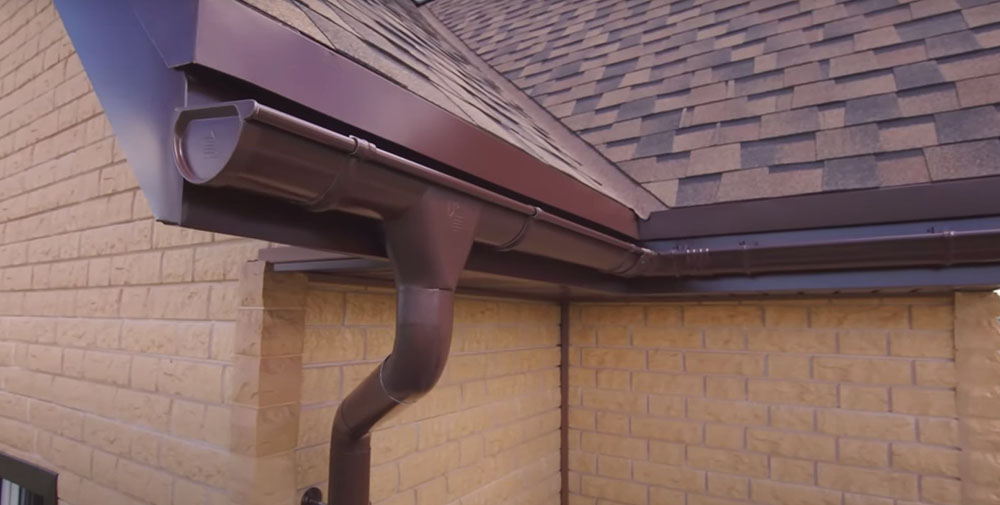

Желоба прокладывают под карнизным свесом с уклоном, а крепление к стропилам и обрешетке, а также и формирование уклона проводят с помощью кронштейнов и крюков. В наиболее низкой по уровню точке желоба (или схождения двух линий желобов) врезают водоприемник — воронку желоба.

К воронке присоединяют колено (или переход), с помощью которого подключают водосточную трубу, закрепленную к фасаду.

Для организации вертикальной части водостока предусмотрены:

трубы длиной 3 м или 1.5 м;
муфты для соединения труб;
S-образные обводы для прохождения архитектурных элементов фасада;
ревизии для проведения профилактических работ при обслуживании системы;
угловой слив для сброса воды в дождеприемник или лоток ливневой канализации;
узлы крепления.

По каким параметрам выбирается водосток

Прежде всего необходимо определиться с материалом. О плюсах и минусах каждого из них мы уже рассказывали, отметим лишь, что в последнее время очень популярными стали изделия из пластика. Если раньше их не принимали всерьез из-за недостаточной прочности, быстрого выцветания и неустойчивости к низким температурам, то сейчас они составляют серьезную конкуренцию металлическим.

Один из примеров — коллекции Docke Lux и Premium: водостоки из ударопрочного пластика с толщиной стенок 1,8 и 2,2 мм, гарантией 7 лет от выцветания и 25 лет от каких-либо деформаций в любом климатическом поясе. Их стоимость минимум в 1,5 раза меньше, чем аналогичных стальных.

Диаметр желобов и труб

Далее следует выбрать геометрические параметры водостоков. Главные из них — диаметр и глубина желобов — определяются исходя из площади обслуживаемой ими крыши:

для кровли площадью до 150 м2 можно использовать желоба серии Standard (ширина желоба 120 мм);
при площади от 150 до 250 м2 подойдет коллекция Premium. Ширина у нее такая же, но глубина, а следовательно, и пропускная способность больше на 17%;

Необходимо отметить, что водостоки с увеличенной пропускной способностью можно устанавливать и на небольшие крыши (например, если они лучше подходят по дизайну). Но в обратную сторону это правило, конечно же, не работает.

Диаметр водосточных труб определяется автоматически — в каждой коллекции он подобран по общей пропускной способности системы, поэтому отдельно рассчитывать его не нужно.

Теперь, когда вы выбрали коллекцию, необходимо правильно рассчитать количество всех элементов водостока, о которых говорилось выше.

Подробная информация о желобах

Виды крепления желобов водостоков.

Существующие типы желобов наружного водостока:

Карнизные водосточные желоба, которые ставятся вдоль карнизного свеса.
Парапетные водосточные желоба, которые установлены в старых домах. Они собирают воду в желоб, который располагается между двумя парапетными стенками (подобные архитектурные решения достаточно редко встречаются в современном частном строительстве). Парапетный желоб является конструктивным элементом крыш. Желоб создается из металла, а выемка, в которую поступает вода с крыш, покрывается битумным материалом. Вода поступает в водослив.
Разжелобковые водосточные желоба способны направлять воду в парапетные либо карнизные водостоки. Они относятся к разновидностям сливов в местах соединений скатов крыши.

Форма желобов может быть подобрана индивидуально в зависимости от проекта здания. Существуют следующие основные формы желобов:

полукруглые;
квадратные;
рельефные.

Для городов, в которых регулярно выпадает достаточно большое количество осадков, проходят обильные снегопады и сильные ливни, помимо того, в которых дома имеют большую площадь, для лучшего водоотвода строители рекомендуют использовать квадратные желоба (подобный желоб имеет большую площадь сечения, следовательно, способен пропустить большее количество воды). Рельефные желоба чаще всего используют при определенных формах зданий, помимо того, подобная форма способна защитить сливную часть желоба от листьев и прочего мусора. Чтобы желоб мог огибать углы домов, в комплектации имеются специальные углы. По краям закрепляется заглушка, а для того чтобы соединить 2 желоба между собой, стоит применять специальный соединитель.

Расчет элементов водосточной системы

Водосточная система подбирается и конфигурируется под конкретное здание. Количество различных элементов водостока зависит от размеров крыши, ее формы и геометрии, высоты дома и ряда других параметров. Начинают обычно с расчета основных деталей конструкции (труб и желобов), а затем под них подбирают остальные комплектующие.

Определение количества желобов

Это довольно просто: нужно измерить периметр дома по карнизу и разделить его на длину желоба (обычно 2 или 3 метра). При соединении встык необходимо учесть потери по длине в 3-4 см.

Расчет числа водосточных труб

Количество труб для водослива определяют исходя из следующих соображений:

на каждые 10–12 м горизонтальной трассы нужно организовывать один вертикальный стояк;
количество труб в стояке равно высоте от земли до карнизного свеса за вычетом высоты установки сливного патрубка (50–60 см с учетом расстояния от его нижнего края до уровня земли в 20–25 см), деленной на длину трубы. В коллекциях Docke есть трубы длиной 1, 2 и 3 метра, что позволяет минимизировать отходы и снизить общую стоимость системы;
для крыш сложной формы нужно организовывать дополнительные стояки на углах здания;
если рядом располагаются два участка небольшой длины, их целесообразно объединять с помощью тройника-разветвителя.

Далее количество труб каждого размера в одном стояке умножается на число стояков и рассчитывается полная потребность в водосточных трубах на весь проект.

Места установки и количество кронштейнов для желобов

Общая рекомендация — обеспечить расстояние между кронштейнами в 50–60 см (как для пластиковых, так и для металлических желобов). К этому добавляется требование по установке дополнительных кронштейнов по обе стороны от каждого соединительного элемента и воронки (не далее 10–15 см), а также на краю последнего желоба. Формула для расчета: N = N_доп + L/d, где N_доп — число дополнительных поддерживающих кронштейнов в местах стыка элементов водостока кровли, L — длина трассы, d — выбранный шаг установки кронштейнов.

Расчет прочих комплектующих

Остальные элементы водосточной системы подбираются исходя из результатов основного расчета:

количество воронок, защитных сеток для них и сливных наконечников равно числу стояков;
количество заглушек определяется по числу отдельных лучей системы. Заглушка обычно устанавливается в самой высокой и в самой низкой (после воронки) точке каждого отрезка трассы. В замкнутых системах заглушки не нужны;
соединительных элементов для каждого отдельного участка трассы требуется на один меньше. При этом нужно учитывать, что в пластиковых водостоках угол одновременно является и соединителем желобов. В металлических системах в месте стыка угла с желобом, как правило, нужен отдельный соединитель;
количество угловых элементов определяется числом углов здания, вдоль которых монтируются непрерывные трассы. Например, для замкнутой системы в прямоугольном доме с вальмовой крышей понадобится 4 угла;
потребность в коленах определяется архитектурой здания. Как правило, чтобы обойти крниз, нужны два колена на каждый стояк. Для огибания других выступов на стенах могут потребоваться дополнительные элементы. В пластиковых водостоках д
монтажные хомуты устанавливаются на каждое нижнее колено в фигурной части водослива, на середину верхней водосточной трубы в стояке, на каждую муфту, соединяющую трубы, и на каждый сливной наконечник. Как правило, все стояки имеют однотипную конструкцию, поэтому рассчитывают количество хомутов на один стояк и умножают его на общее число стояков в системе;
в пластиковых системах равно количеству стыков трубных элементов (как целых труб, так и их фрагментов) по всем стоякам. В металлических водостоках муфты используют только для соединения отрезков труб, у которых нет обжатия на концах
необходимость в тройниках и коллекторах определяется геометрией крыши и особенностями проектирования водосточной системы.

Устройство водосточной системы
