Системы и схемы естественной вентиляции многоэтажного жилого дома

Виды вентиляции в многоквартирных домах

Каждый многоквартирный жилой дом оборудован вентиляционной шахтой. Она состоит из железобетонных блоков. Швы между блоками заполняются связывающим раствором.

В новостройках с целью экономии места и удобства монтажа используют пластиковые или металлические воздуховоды. В верхней части вентиляционной шахты предусмотрена защита от осадков или мусора – зонт. К вентиляционной шахте присоединяются локальные воздушные магистрали, по которым осуществляется вывод из помещений отработанных газов.

Вентиляционные системы в современных жилых и административных помещениях бывают трех видов:

• естественная, в которой приток свежей воздушной смеси и вытяжка осуществляется путем самостоятельной циркуляции по шахте и вентиляционным каналам;
• принудительная тяга (посредством электромеханических силовых установок);
• устройство комбинированного типа.

Жилые дома советской постройки закладывались по бюджетному принципу, что негативно влияло на работу систем воздухообмена. В современных зданиях она разработана с использованием новых инженерных технологий и отвечает требованиям международных стандартов.

Устройство и принцип работы естественной вентиляции

Естественная система кондиционирования – самый распространенный вид, используемый в панельных и кирпичных домах. Принцип ее работы заключается в том, что свежие воздушные потоки подаются в помещения при открытии форточек, вытесняя отработанные, насыщенные углекислым газом.

Излишки выходят через вентиляционную шахту наружу по причине разницы температур. Иногда происходит обратная циркуляция, когда температура на улице превышает значения комнатной. Выводные отверстия расположены в санузлах и на кухнях, так как это места с наибольшей концентрацией посторонних запахов.

Своевременная чистка вентиляционных каналов – основная задача тех, кто отвечает за исправное состояние устройства. Это мероприятие находится в сфере компетенции управляющей компании.

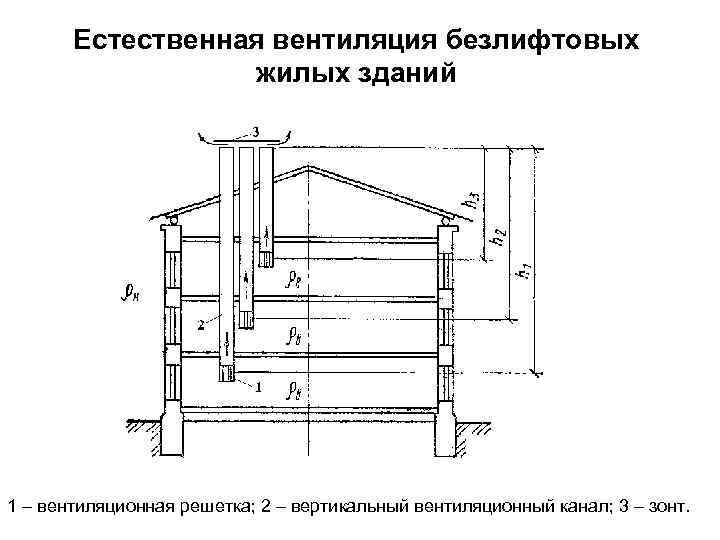

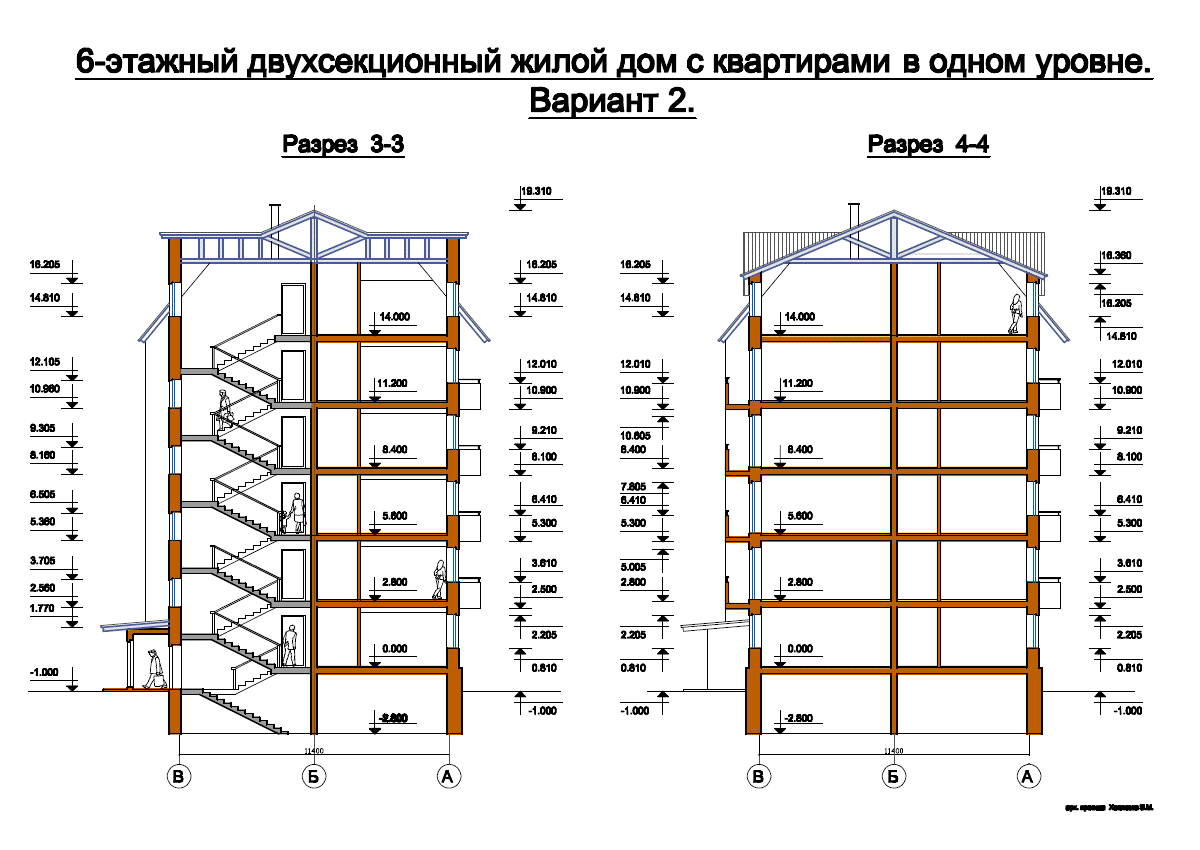

Функциональная схема дает общее представление о том, как устроена вентиляция естественного типа в многоэтажном жилом доме.

Очевидно, что отработанный воздух из помещений различного назначения не сразу попадает в общий канал. Позднее смешивание препятствует появлению в квартире запаха от соседей.

Устройство и работа принудительной вентиляции

Принцип работы такой системы очевиден из названия – воздушная смесь циркулирует в ней не естественным образом, а принудительно нагнетается с помощью электрических вентиляторов. Вытяжная вентиляция такого типа используется чаще всего в элитных новостройках и производственных помещениях.

Функциональные возможности устройства можно повысить за счет клапанов притока, которые устанавливаются в оконный профиль. Приточная вентиляция работает независимо от того, переведены ли окна в режим проветривания.

Использование электромеханических нагнетателей невозможно без дополнительного оборудования. В специально отведенном помещении или на техническом этаже устанавливают шумопоглотители, фильтры для очистки, нагреватели. Обслуживание принудительной вентиляции осуществляют квалифицированные специалисты.

Устройство комбинированного типа отличается от естественного и принудительного тем, что электромеханическое воздействие направлено либо на удаление переработанного воздуха, либо на его приток.

Вентиляция подвалов в многоквартирных домах

В подвале воздухообмен происходит за счет технологических отверстий, расположенных чуть выше уровня земли. Чем больше площадь подвала и газовая насыщенность, тем больше требуется таких отверстий. Снаружи они обычно закрываются специальными решетками.

В некоторых случаях естественного обмена воздушных масс в подвальном помещении недостаточно.

Выводы о плохой ситуации в подвале можно сделать на основании следующих наблюдений:

1. в помещении сильный запах канализации;
2. на стенах и подвальных окнах скапливается конденсат;
3. появилась и быстро распространяется черная плесень и грибковые культуры.

В таких случаях правильным решением будет установка в подвале принудительного наддува. В естественные отверстия необходимо вмонтировать электрические вентиляторы. Часть технологических проемов должны быть ориентированы на забор свежего воздуха снаружи, а остальные отверстия – на вывод.

Разводка электрического обеспечения системы осуществляется в герметичных гофрированных каналах. Монтажные работы должен выполнять специалист. После осушки подвальных помещений и установки корректной вентиляционной системы следует сделать косметический ремонт.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

• Установка глухих оконных рам.
• Монтаж дверных проемов без зазора между полом и дверным полотном.
• Постоянно закрытые межкомнатные двери.
• Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

• От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
• Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
• Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
• Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Местная система вытяжного действия

Вытяжная местная вентиляция

Наибольшую эффективность вентиляция местного действия, которая обеспечивает вывод загрязненной воздушной смеси, имеет тогда, когда место, где выделяются любые загрязнения, полностью локализовано. При этом обычно требуется не допустить дальнейшее распространение загрязненной воздушной смеси по остальному пространству.

Вытяжная система очистки воздуха местного действия чаще используется на производстве, где эффективно и качественно отводит всевозможные вредные частицы из воздуха: задымленности, газы, обычную пыль, а также тепло от работающих устройств. С целью удаления подобных веществ используются местные отсосы – разновидности укрытия, что могут иметь вид кожухов для той или иной техники, зонтов, шкафов и тому подобного.

Главными требованиями, выдвигаемыми к такому оборудованию, являются следующие:

• место, в котором образовываются выделения, максимально укрытое;
• местный отсос имеет продуманную конструкцию, благодаря чему его использование не мешает функционированию оборудования;
• все загрязнения от места своего выделения следует выводить в том же направлении, в каком происходит естественное их движение: пары высокой температуры – вверх, пыль – вниз;
• прежде чем вывести отработанную смесь в атмосферу, местная вентиляция должна очистить смесь.

Самым сложным вытяжным оборудованием считается то, которое обеспечивает повышенную степень очистки отработанного воздуха от пыли и всех остальных загрязнений.

Местная вентиляция такой разновидности отличается высокой эффективностью, поскольку обеспечивает удаление вредных веществ прямо с мест их выделения и образования, не давая им возможность распространиться по всему пространству помещения. Поскольку большинство вредных веществ, что выделяются в воздушную смесь, отличаются значительной концентрацией, при относительно незначительном объеме выводимого воздуха достигается неплохой гигиенический эффект.

Однако следует отметить, что подобные системы далеко не всегда способны качественно решать свои задачи.

Расчет системы вентиляции

Обычно расчетом системы вентиляции занимаются проектные организации. Самостоятельно внести изменения в работающую систему практически невозможно, так как это потребует перепланировки дома и системы вентиляции. В условиях жилого заселенного дома это невозможно.
И все же при помощи простого расчета и небольшой модернизации можно значительно улучшить вентиляцию в квартире. Суть расчета заключается в том, что количество воздуха, поступающего в квартиру, должно быть не меньше его объема, выводимого через вентшахты. Дело в том, что на выходе из квартиры в вентшахтах устанавливаются осевые вентиляторы. Чтобы они функционировали правильно, а не гоняли воздух вокруг себя, нужно установить вентиляторы такой же производительности на приток. Осевые вентиляторы в ванной и санузле будут удалять из этих комнат влажный и неприятный запах в шахту.

Чтобы воздух в квартире всегда был чистым и свежим, желательно установить на кухне вытяжку, которая будет удалять воздух с запахами пищи из кухни, а также регулярно проветривать комнаты, открывая для этого окна.
Дополнительно можно установить кондиционер. Он будет выдувать охлажденный или, наоборот, подогретый воздух с улицы в помещение, обеспечивая оптимальный микроклимат и дополнительную циркуляцию воздуха в квартире.

Принцип работы

Поступление воздуха через приточный канал и удаление через вытяжной

Вентканалы в многоквартирном доме работают по принципу движения воздуха от области высокого давления к низкому. Это достигается разницей уровней подвала и крыши, где на каждые 10 м давление понижается на 1 мм.рт.ст.. На верхних этажах высотных зданий делается отдельная вытяжка, высота которой над кровлей составляет 2 м для обеспечения достаточной тяги и предотвращения проникновения запахов, идущих снизу.

Расчет делается на то, что свежая атмосфера поступает в помещения через приоткрытые окна, вентиляционные отверстия, замочные скважины, сквозь деревянные рамы. Затем воздух втягивается в шахты, увлекает за собой массы из жилых помещений, которые собирая пыль, влагу, запахи и углекислый газ выводятся наружу.

В строительстве применяются следующие схемы вентиляции:

• Индивидуальные для каждой квартиры. Используются при возведении малоэтажных зданий. Схема вентиляции в 5 этажном доме довольно сложная. Отдельные шахты делаются там, где установлены газовые колонки. Обусловлено это интересами безопасности.
• Коллекторные. В таких конструкциях шахты проходят сквозняком через все этажи и на чердаке объединяются в общий на подъезд коллектор. Затем, через одно или несколько отверстий загрязненный воздух выводится на улицу.
• Общая с каналами-спутниками. Используется в кирпичных домах. Из каждой квартиры в шахту прокладывается горизонтальный канал. Вариант самый бюджетный, но малоэффективный, так как из-за большого количества горизонтальных труб падает тяга.

Виды, преимущества и недостатки систем естественной вентиляции

Естественную вентиляцию можно условно разделить на канальную и бесканальную, а также организованную и неорганизованную. Устройство бесканальных систем не нуждается в монтаже конструкций, устройств и воздуховодов. Для притока воздуха достаточно открыть окна, а его удаление выполняется через существующие вентканалы. Канальные конструкции делаются с использованием воздуховодов. Они монтируются под потолками или в стенах дома.

Неорганизованные сети вентиляции часто встречаются в старых деревянных домах. Свежий воздух поступает через негерметичные ограждающие конструкции. Удаление воздушных масс происходит через дымоход печной конструкции. Для устройства организованной сети делают вентканалы, устанавливают приточные клапаны.

К преимуществам гравитационных вентиляционных сетей можно отнести следующее:

1. Приемлемая цена монтажа. Все составляющие элементы и их установка достаточно простые и не затратные, особенно в сравнении с принудительной вентиляцией. Вентканалы оборудуются в процессе возведения дома, поэтому не нужно устанавливать дополнительные элементы.
2. Возможность самостоятельного монтажа.
3. Поскольку это энергонезависимые системы, они отличаются экономичностью и простотой обслуживания.
4. Отсутствие вентиляционного оборудования обеспечивает бесшумную работу.

Среди недостатков можно назвать такое:

• Если установить фильтрующие приспособления для очищения подающегося воздуха, то эффективность вентиляции снижается.
• Отрегулировать производительность сети не получится.
• Эффективность вентиляции зависит от погоды и поры года. В ветреную погоду и зимой она максимальная, а летом и в безветренную погоду тяга может вообще отсутствовать.
• Если для притока свежего воздуха открыть окна, то с улицы в помещение попадает пыль, а также слышен уличный шум и запахи.
