Виды трансформаторов напряжения
Рассмотрим несколько трансфомраторов напряжения разных производителей:
Трансформатор напряжения ЗНОЛ-НТЗ-35-IV-11
Производиель — Невский трансформаторный завод «Волхов».
Назначение и область применение ЗНОЛ-НТЗ
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.
Рисунок — Габаритные размеры трансформатора
Рисунок — схемы подключения обмоток трансформаторов
Характеристики:
- Класс напряжения по ГОСТ 1516.3, кВ — 27 35 27
- Наибольшее рабочее напряжение, кВ — 30 40,5 40,5
- Номинальное напряжение первичной обмотки, кВ — 15,6 20,2 27,5
- Номинальное напряжение основной вторичной обмотки, В — 57,7 100
- Номинальное напряжение дополнительной вторичной обмотки, В — 100/3, 100 127
- Номинальные классы точности основной вторичной обмотки — 0,2; 0,5; 1; 3
Ещё одно интересное видео о работе трансформаторов тока:
Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)
Производитель «Свердловский завод трансформаторов тока»
Назначение 3хЗНОЛПМ(И)
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Рабочее положение — любое.
Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.
Трехфазная группа может комплектоваться в 4-ех вариантах:
- из трех трансформаторов ЗНОЛПМ — 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
- из трех трансформаторов ЗНОЛПМИ — 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
- из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) — 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
- из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) — 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.
Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
НАМИТ-10-2
Производитель ОАО «Самарский Трансформатор»
Назначение и область применения
Трансформатор напряжения НАМИТ-10-2 УХЛ2 трехфазный масляный антирезонансный является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий
Технические параметры трансформатора напряжения НАМИТ-10-2
- Номинальное напряжение первичной обмотки, кВ — 6 или 10
- Наибольшее рабочее напряжение, кВ — 7,2 или 12
- Номинальное напряжение основной вторичной обмотки (между фазами), В — 100 (110)
- Ннапряжение дополнительной вторичной обмотки (аД — хД), не более, В — 3
- Класс точности основной вторичной обмотки — 0,2/0,5
Рисунок — Габаритные размеры и схема подключения
{SOURCE}
Стабилизаторы напряжения
Феррорезонансные стабилизаторы напряжения. Были разработаны в середине 60 годов прошлого века, их принцип работы основано на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Применялись такие устройства для регулировки напряжения питания бытовой техники (телевизор, радиоприёмник, холодильник и т.п.).
Феррорезонансный стабилизатор напряжения
Их преимущество заключается в высокой точности 1-3% и быстрой (для того времени) скорость регулирования. Недостаток — повышенный уровень шума и зависимость качества стабилизации от величины нагрузки. Современные устройства лишены этих недостатков, но стоимость их равна или выше стоимости ИБП (Источника Бесперебойного Питания) на такую же мощность, вследствие чего они широкого распространения в качестве бытовых не получили.
Электромеханические стабилизаторы напряжения. В 60-80-е годы прошлого века для регулирования напряжения применялись автотрансформаторы с ручной корректировкой (ЛАТР), вследствие чего приходилось постоянно следить за вольтметром (стрелочный или светящаяся линейка) и, при необходимости, вручную крутить ползунок с токосъёмными щётками. В настоящее время принцип работы автоматизирован с помощью электродвигателя с редуктором (сервопривода).

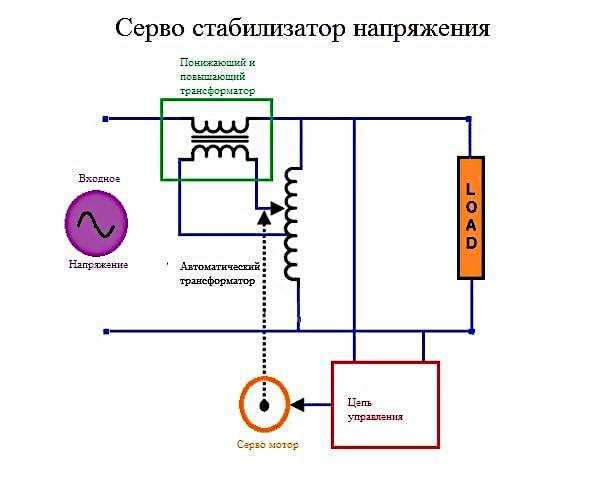

Электромеханический стабилизатор напряжения
Единственные достоинства электромеханических стабилизаторов напряжения — низкая цена и хорошая точность регулировки 2-3%. Недостатков много — низкая скорость регулирования из-за инерционности двигателя и повышенный уровень шума: шумит электродвигатель и редуктор, и практически постоянно, т.к. отслеживаются изменения с шагом 2-4 вольта. Плюс к этому, добавляется повышенный износ механический частей и недолгий общий ресурс работы устройства в целом, что подтверждается сроком гарантии всего в 1 год. Также при резком увеличении значений сети часто кратковременно отключается нагрузка, т.к. стабилизатор не успевает погасить этот скачок, и напряжение на ней превышает максимально допустимое значение.
Вследствие всего вышесказанного получили распространение как дешёвые стабилизаторы для питания недорогой домашней электротехники.
Электронные стабилизаторы напряжения. Наиболее широкий класс устройств ступенчатого регулирования, обеспечивающих исключительное постоянство электропитания нагрузки с заданной точностью в широких пределах изменения входной сети. Принцип работы основан на автоматическом переключении секций автотрансформатора с помощью силовых ключей (реле, тиристоры, симисторы).
Структурная схема электронного стабилизатора напряжения
К их достоинствам можно отнести: высокое быстродействие, очень широкий входной диапазон, отсутствие искажения формы напряжения, высокий КПД, низкий уровень шума (только от вентиляторов охлаждения). Точность стабилизации определяется количеством ступеней регулирования и, в зависимости от модели, может составлять от 5 до 0.5%, а некоторые модели даже имеют возможность коррекции в пределах 210-230 вольт для лучшей адаптации к импортному оборудованию. Необходимо особо отметить высокую надёжность 3-х фазных конфигураций, где каждую фазу в отдельности регулирует независимый однофазный блок.

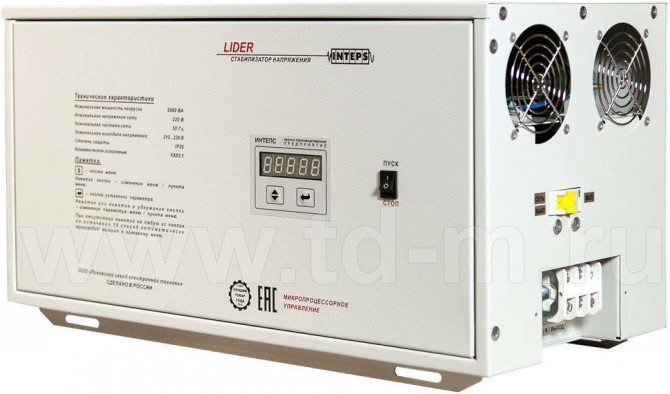

Электронный стабилизатор напряжения
Несмотря на высокую стоимость, электронные стабилизаторы напряжения — это оптимальное соотношение цена/качество, и они заслуженно нашли наибольшее распространение на рынке высококачественных электроприборов.
Инверторные стабилизаторы напряжения. Самый молодой тип регуляторов, начал выпускаться во второй половине 10-х годов нашего столетия. Как и ИБП (источник бесперебойного питания), принцип работы основан на двойном преобразовании сетевого напряжения: сначала оно выпрямляется а затем заново преобразуется в переменное. Их достоинства, в общем, такие же, как и у электронных стабилизаторов, но есть два существенных положительных отличия. Во-первых, они не содержат трансформаторов и поэтому имеют небольшой вес и габариты, а во-вторых, они ещё стабилизируют и частоту тока! К недостаткам можно отнести то, что в трёхфазных моделях при неполадках в любом контуре регулирования фазы два остальных тоже отключаются.

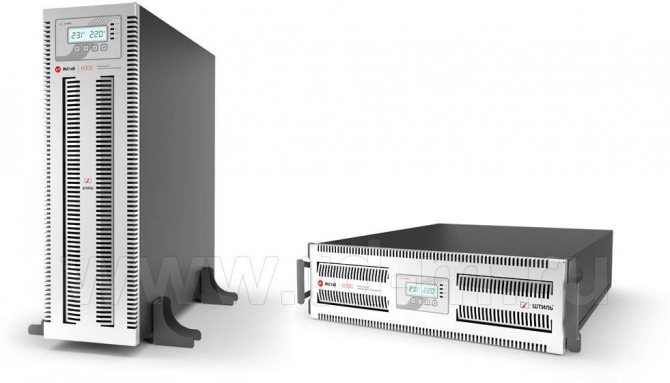

Инверторный стабилизатор напряжения
В общем, у инверторных стабилизаторов напряжения есть определённое будущее и существенный сектор применения
Изолированная нейтраль
Это некогда еще самый распространенный способ заземления нейтрали, применяемый в сетях 6-35 кВ. Сейчас он понемногу вытесняется другими способами.
Ток замыкания носит емкостной характер. Он обусловлен наличием емкостной связи между электрооборудованием, кабельными и воздушными линиями и землей. Активная составляющая тока почти отсутствует, так как резистивной связи между нейтралью и землей нет. Но недостатки таких сетей пересиливают ее достоинство.
При достаточной разветвленности сети емкостные токи увеличиваются, так как увеличивается количество одновременно подключенного к ней электрооборудования. Настает момент, когда ток становится настолько ощутимым, что все равно и почти сразу приводит к перерастанию ОЗЗ в междуфазное.
Плавность регулировки
также может пригодиться, если к стабилизатору подключено что-то сверхточное и тонкое, например датчики в лаборатории или иные измерительные приборы. Бытовые же приборы обычно в этом не нуждаются и быстрое (даже скачкообразное) выравнивание напряжения для них – лучше, нежели плавное его снижение/повышение.
Наличие движущихся деталей
Приводит к тому, что стабилизатор напряжения будет нуждаться в периодическом (приблизительно 1 раз в год) техническому обслуживанию.
В процессе эксплуатации внутрь корпуса попадает пыль, которая оседая на токосъемных щетках приводит к тому, что открытый контакт начинает искрить, внося помехи в выходную цепь. Поэтому щетки нужно обязательно менять.
Категорически запрещено использовать электромеханические стабилизаторы напряжения в помещениях с газовым оборудованием! Искра от токоприемника может стать причиной возгорания газа!
Шумность
Электромеханических стабилизаторов обусловлена самой их конструкцией и безусловно может доставить неудобство пользователям, особенно в ночное время.
Стоит однако отметить, что современные устройства в значительной степени лишены этого недостатка отчасти благодаря использованию современных материалов, отчасти за счет звукоизоляции корпуса самого стабилизатора
Тем не менее, стоит отметить правило – больше мощность – больше шума выдает выпрямитель
Низкий КПД
Результат использования механики. С одной стороны этот показатель не так уж и плох, но с другой, при выборе между релейным (от 99,2%) и электромеханическим (от 97-98%) стабилизатором может стать решающим, т.к. экономия электроэнергии в нынешних реалиях – весьма актуальный фактор.
Скорость реагирования
у данного вида стабилизаторов самый низкий. И это один из самых главных его недостатков.
Эта цифра примерно 10 вольт в секунду, что ниже чем у релейного в 5 раз и электронного в 25 раз.
Иными словами, если случился перепад напряжения в 50 вольт, то электромеханическому стабилизатору нужно будет целых 5 секунд, чтобы выровнять ток. Это очень долго.
Как видно, все достоинства электромеханического стабилизатора с лихвой перечеркиваются его же недостатками.
Дешевизна, плавность и точность оказываются не такими уж привлекательными, учитывая то, что этот прибор нужно будет как минимум один раз в год разбирать и заменять в нем детали
Итог
Как прибор бытового назначения, используемый для выпрямления тока в квартирах и домах, электромеханические стабилизаторы напряжения отживают свой век, уступая место релейным и электронным, имеющих более актуальные показатели:
- Скорость реагирования
- Бесшумность
- Отсутствие необходимости в ТО
- Высокий КПД
- Повышенная безопасность
Как подобрать оборудование: ключевые характеристики
Главными параметрами при выборе стабилизатора являются допустимый диапазон входного напряжения и мощность подключаемого оборудования
Иногда требуется обращать внимание на точность установки выходных значений, скорость регулировки
Фазность
Существует три вида:
- однофазный ток;
- двухфазный ток;
- трехфазный ток.
Для стабилизации напряжения в многофазных сетях требуется использование специализированных устройств.
Мощность
Мощность стабилизатора должна соответствовать мощности подключенной нагрузки. Устройство, работающее на предельной нагрузке выйдет из строя, а более мощное с низкой нагрузкой будет работать надежно, имея при этом, низкий КПД.
При расчете суммарной нагрузки потребителей учитывают тот факт, что не всегда оборудование включается одновременно.
Активная нагрузка
Нагревательные приборы, лампы накаливания характеризуются потреблением активной мощности, которая при расчетах полностью соответствует полной мощности. Подобные приборы вырабатывают тепло и свет. Они не содержат индуктивности и емкости. Активная нагрузка преобразовывает электроэнергию в свет и тепло.
Реактивная нагрузка
Содержит емкость и индуктивность:
- электродвигатель;
- пылесос;
- кухонный комбайн;
- бытовой инструмент.
То есть, все устройства, которые содержат электродвигатели. При расчете требует применения коэффициента. Так как ипотребляемая мощность будет больше, чем при реактивной нагрузке.
Запас мощности
При выборе мощности руководствуются тем, что нормальная работа обеспечивается при наличии запаса, не менее 30%. То есть, если мощность нагрузки составляет 3500 Вт, то мощность стабилизатора не менее 5000 Вт.
Запас мощности важен при пониженном напряжении сети. Чем ниже входное напряжение, тем сильнее снижается допустимая мощность нагрузки.
Диапазон стабилизируемого напряжения
Каждое устройство сохраняет работоспособность только в узком диапазоне напряжения. Допустимый диапазон различается в зависимости от типа используемого стабилизатора. Например, у электромеханических 180 – 240 В, а у инверторных 110 – 250 В.
Выход напряжения за указанные пределы вызывает срабатывание защиты и отключение устройства.
Точность стабилизации
Точность стабилизации – это способность прибора поддерживать выходное напряжение в заданных параметрах. Наилучшей точностью отличаются электромеханические и инверторные стабилизаторы. Релейные или тиристорные имеют ступенчатый характер изменения выходного напряжения в пределах 5В. Такое изменение заметно при использовании некоторых типов осветительных приборов и выражается в скачках яркости.
Способ установки
В зависимости от требований и мощности, стабилизаторы устанавливаю несколькими способами:
- на всю сеть;
- на отдельные группы приборов;
- на каждый потребитель.
Часто бывает так, что несколько маломощных стабилизаторов по стоимости оказываются выгоднее одного мощного. К этому добавляется еще и увеличение надежности.
Наличие информационного дисплея
Информационный дисплей на панели прибора – необходимый функциональный элемент, позволяющий визуально контролировать состояние параметров сети. На нем будет видно:
- входящее и выходящее напряжение;
- нагрузка;
- предупреждение;
- перегрузка;
- перегрев.
Производитель
Аппаратура ведущих производителей надежна, но и, соответственно, дорога. Многие, желая сэкономить, приобретают продукцию неизвестных производителей по минимальной стоимости, хотя такой выбор отличается крайне низкой гарантией исправной работы. И даже сам может являться причиной, например – пожара.
Феррорезонансные явления в электрических сетях
Основные факторы, которые порождают феррорезонансные явления в электрических сетях – это элементы ёмкостного и индуктивного типа. Они способны формировать колебательные контуры в периоды переключения. Этот эффект особо заметен в трансформаторах силового типа, линейного вольтодобавочного, шунтирующих контурах и в аналогичных устройствах, которые оборудуются массивной обмоткой. Данное явление бывает 2 типов: резонанс токов и напряжения.

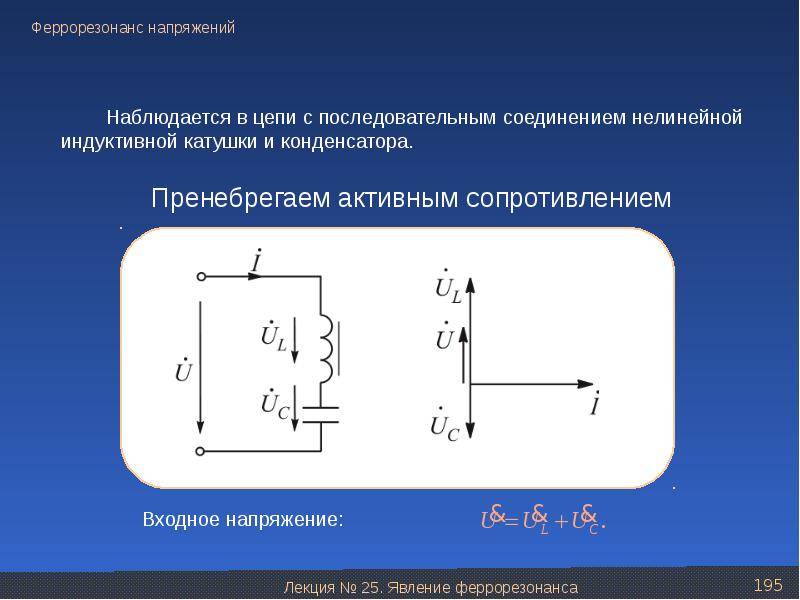

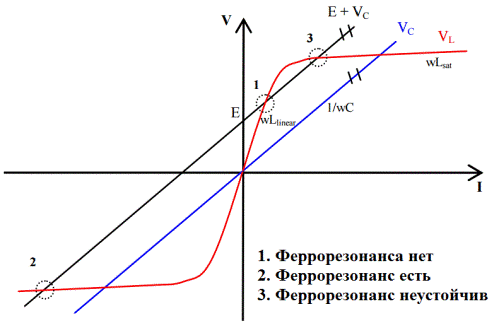

Феррорезонанс напряжений возможен, когда в сети имеется индуктивность, характеризующаяся нелинейным вольт-амперным свойством. Данная характеристика свойственна катушкам индуктивности, где сердечники производятся из ферромагнитных компонентов. Особенно это касается выпрямителей линейки НКФ. Такое негативное явление обуславливается небольшим показателем сопротивлений омического и индуктивного типов по отношению к силовым трансформаторам.
Феррорезонансные стабилизаторы напряжения — принцип работы
Стабилизатор, у которого на зажимах нелинейного дросселя получают стабилизированное напряжение, является простейшим ферромагнитным стабилизатором. Его основной недостаток — низкий коэффициент мощности. Кроме того, при больших токах в цепи габариты линейного дросселя очень большие. Для уменьшения веса и габаритов ферромагнитные стабилизаторы напряжения изготовляют с объединенной магнитной системой, а для повышения коэффициента мощности включают конденсатор по схеме резонанса токов. Такой стабилизатор называется феррорезонансным .
Феррорезонансные стабилизаторы напряжения конструктивно похожи на обычные трансформаторы (рис. 1, а). Первичная обмотка w1 на которую подается входное напряжение Uвх, располагается на участке 2 магнитопровода, имеющем большое поперечное сечение для того, чтобы эта часть магнитопровода находилась в ненасыщенном состоянии. Напряжение Uвх создает магнитный поток Ф2.

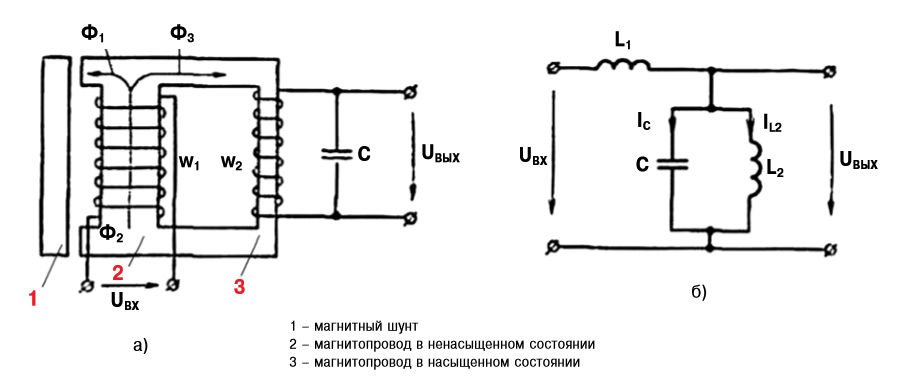

Рис. 1. Схемы феррорезонансного стабилизатора напряжения: а — принципиальная; б — замещения
Вторичная обмотка w2, на зажимах которой индуцируется выходное напряжение Uвых и к которой присоединяется нагрузка, расположена на участке 3 магнитопровода, имеющем меньшее сечение и находящемся в насыщенном состоянии. Поэтому при отклонениях напряжения Uвх и магнитного потока Ф2 значение магнитного потока Ф3 на участке 3 почти не изменяется, не изменяется э. д. с. вторичной обмотки и Uвых. При увеличении потока Ф2 та его часть, которая не может проходить по участку 3, замыкается через магнитный шунт 1 (Ф1).
Магнитный поток Ф2 при синусоидальном напряжении Uвх синусоидален. Когда мгновенное значение потока Ф2 приближается к амплитудному, участок 3 переходит в режим насыщения, поток Ф3 перестает увеличиваться и появляется поток Ф1. Таким образом, поток через магнитный шунт 1 замыкается только в те моменты времени, когда поток Ф2 по значению близок к амплитудному. Это делает поток Ф3 несинусоидальным, напряжение Uвых становится также несинусоидальным, в нем ярко выражена третья гармоническая составляющая.
В схеме замещения (рис. 1, б) параллельно включенные индуктивность L2 нелинейного элемента (вторичной обмотки) и емкость С образуют феррорезонансный контур, имеющий характеристики, представленные на рис 2. Как видно из схемы замещения, токи в ветвях пропорциональны напряжению Uвх. Кривые 3 (ветвь L2) и 1 (ветвь С) расположены в разных квадрантах, так как токи в индуктивности и емкости противоположны по фазе. Характеристику 2 резонансного контура строят, алгебраически суммируя токи в L2 и С при одних и тех же значениях напряжения Uвых.
Как видно из характеристики резонансного контура, применение конденсатора дает возможность получать стабильное напряжение при малых токах намагничивания, т. е. при меньших напряжениях Uвх.
Кроме того, при наличии конденсатора стабилизатор работает с высоким коэффициентом мощности. Что касается коэффициента стабилизации, то он зависит от угла наклона горизонтальной части кривой 2 к оси абсцисс. Так как этот участок имеет значительный угол наклона, то получить большой коэффициент стабилизации без дополнительных устройств невозможно.

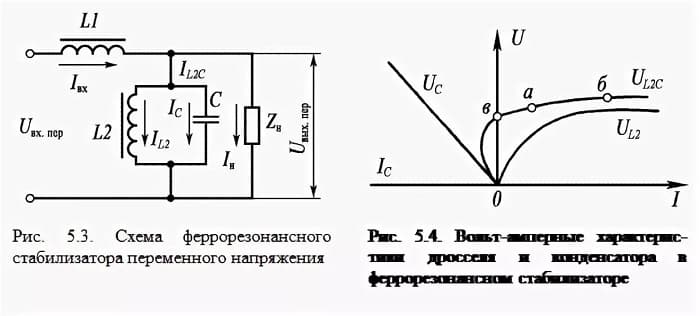

Рис. 2. Характеристики нелинейного элемента феррорезонансного стабилизатора напряжения
Таким дополнительным устройством является компенсирующая обмотка wк (рис. 3), располагаемая вместе с первичной обмоткой на ненасыщенном участке 1 магнитопровода. С увеличением Uвх и Ф увеличивается э. д. с. компенсирующей обмотки. Ее включают последовательно с вторичной обмоткой, но так, чтобы э. д. с. компенсирующей обмотки была противоположна по фазе э. д. с. вторичной обмотки. Если Uвх увеличивается, то незначительно увеличивается э. д. с. вторичной обмотки. Напряжение Uвых, которое определяется разностью э. д. с. вторичной и компенсирующей обмоток, поддерживается постоянным за счет возрастания э. д. с. компенсирующей обмотки.
Феррорезонансные перенапряжения в сетях с изолированной нейтралью
|
Рис. 2.7. Схема замещения для анализа феррорезонансных перенапряжений в сети с изолированной нейтралью Феррорезонансные перенапряжения представляют серьезную опасность для электроустановок сетей 6-35 кВ. Эта опасность возрастает под влиянием следующих факторов: в связи с искусственным поддерживанием повышенного значения напряжения в сети в целях обеспечения компенсации потери напряжения; с увеличением количества сезонных трансформаторных нагрузок, а следовательно слабо нагруженных трансформаторов. Использование в магнитной системе трансформаторов 6-35 кВ материалов с улучшенными характеристиками приводит к увеличению индуктивности и шунтирующей емкости трансформаторов, а следовательно, вероятности возникновения феррорезонанса.
В сетях с изолированной нейтралью феррорезонанс может развиваться в полнофазных режимах работы сети при наличии индуктивности с насыщающимся сердечником, включенной параллельно фазной емкости сети на землю. Такой индуктивностью часто оказывается обмотка трансформатора напряжения. Однако наиболее вероятной схемой для развития феррорезонанса являются неполнофазные режимы. В зависимости от параметров резонансных контуров феррорезонансные перенапряжения могут возникать на основной частоте, высших гармониках и субгармониках. Как показывают результаты многочисленных исследований и опыт эксплуатации промышленных сетей, значительные феррорезонансные перенапряжения возникают главным образом на промышленной частоте.
В сетях 6-10 кВ наблюдались случаи очень быстрого повреждения трансформаторов напряжения (ТН) контроля изоляции. Через доли минуты после возникновения однофазного замыкания сети на землю ТН начинал дымить и выходил из строя. Такие случаи наблюдаются при обрывах и падениях проводов и других несимметричных режимах в сети. Вскрытие поврежденных ТН выявляло обугливание изоляции обмотки высокого напряжения одной из фаз. Такие повреждения возможны только при четырехкратном непрерывном перевозбуждении трансформатора, что характерно для феррорезонансных процессов.
В сетях 6-10 кВ с изолированной нейтралью создаются условия для возникновения феррорезонанса между емкостью сети и индуктивностью ненагруженных трансформаторов различного вида.

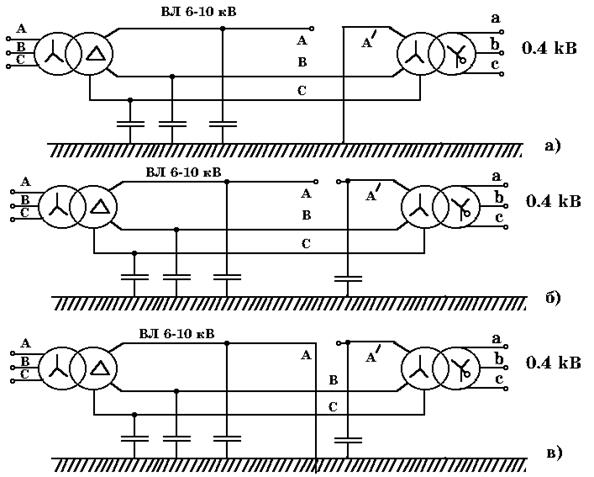

Рис. 2.8. Схемы трех вариантов обрыва проводов, когда потребительский трансформатор 6-10/0,4 кВ оказывается в режиме феррорезонансного преобразователя: а — обрыв фазы А и ее заземление со стороны потребителя; б — обрыв фазы А без заземления провода; в — обрыв фазы А и ее заземление со стороны источника
Индуктивность питающего сеть трансформатора зашунтирована сетью высшего напряжения (35 или 110 кВ) и не может вступать в феррорезонанс с емкостью сети 6-10 кВ. Трансформаторы напряжения маломощны и не могут создавать феррорезонанс с большими емкостями разветвленной сети. Резонировать с емкостями линий в разветвленной сети с током замыкания на землю в несколько ампер ( С = 0,5-5 мкФ ) могут только силовые понижающие трансформаторы 6-10/0,4 кВ мощностью до 630-1000 кВА. Они имеют трехстержневой магнитопровод и изолированную нейтраль обмотки высокого напряжения.
Однофазное питание силовых трансформаторов в сети 6-10 кВ может быть при обрывах проводов, перегорании плавких вставок в предохранителях, неполнофазном включении разъединителей и выключателей, а образующиеся при этом варианты схем часто являются разновидностью феррорезонансного преобразователя.
Uэ=1,5Uф – наиболее распространенный случай в сетях с изолированной нейтралью, так что разрядники и ОПН в этом случае не помогут. Поэтому либо вообще не допускать такого случая (программные мероприятия), либо добавить активное сопротивление. Реле нужно в тех случаях, когда нельзя работать без разомкнутого трансформатора.
В настоящее время добавляют в нейтраль резистор, и характеристика принимает вид (рис. 2.9):
|
Рис.2.9. Влияние активного сопротивления на феррорезонанс
Вопросы для самопроверки:
1. Что означает понятие «феррорезонанс»?
2. Назовите необходимые и достаточные условия возникновения феррорезонансных перенапряжений.
Задание на самостоятельную работу.
1. С помощью графоаналитического метода найдите максимальное значение феррорезонансных перенапряжений в сети с изолированной нейтралью при обрыве провода с падением на землю.
2. С помощью графоаналитического метода найдите максимальное значение феррорезонансных перенапряжений в сети с заземленной нейтралью при обрыве двух фаз без замыкания на землю.
Симисторные, тиристорные стабилизаторы
Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.
Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения. На рисунке это значение – 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.
Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.
Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.
Что внутри

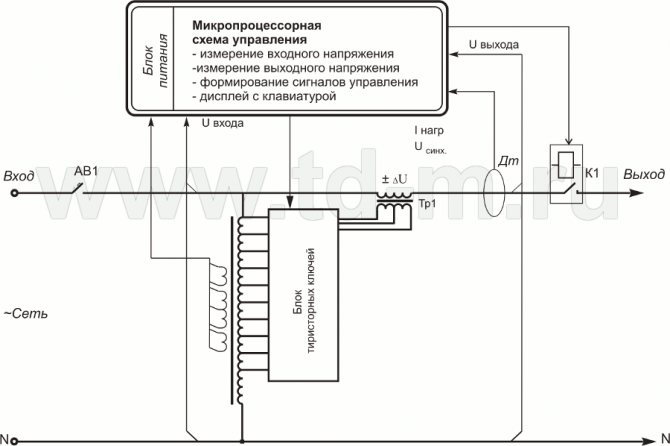

Внутреннее устройство очень похоже на схему релейного:
- Тороидальный трансформатор
- Плата управления
- Силовые ключи из симисторов
Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?
Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом “мигания” лампочек.
Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.
За счет применения симисторов обеспечиваются следующие плюсы:
- малошумность при работе
- высокоскоростная коммутация до 20мс
- плавная регулировка
- большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.
Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.
