Флокулянты для очистки сточных вод: виды, принцип работы и эффективность применения

Технология флотации для очистки стоков: определение и принципы действия метода. Что такое флотация?

В переводе с английского флотация означает плавание на поверхности воды. В сфере водоочистки она используется для выделения мелких твердых частичек, коллоидных взвесей, растворенных веществ. В основе процесса – индивидуальная способность к смачиванию и поведение сред на границе раздела газовой и жидкостной фаз. Не смачиваемыми водой являются только гидрофобные вещества, а гидрофильные соединения отличаются высокой смачиваемостью. Упрощенно процесс флотации можно описать следующим образом. В очищаемую воду подается диспергированный воздух, гидрофобные частички начинают приближаться к пузырьку воздуха, прослойка воды между гидрофобной частицей с воздушным пузырем истончается и разрывается. В результате образуется комплекс из гидрофобной частицы и пузырьков газа, который затем всплывает на поверхность стоков, поскольку он имеет меньшую, чем гетерогенная система, плотность. Этот пенистый слой постепенно удаляется с помощью специального механизма.

Флотационная очистка сточных вод: что собой представляют флотаторы

Флотатор – аппарат для разделения загрязняющих веществ и воды с применения воздушного потока. Он содержит систему смешения с реагентами, pH-контроллер. Система смешения функционирует в автоматическом режиме и непосредственно зависит от поступающего потока воздуха. Также флотатор может оснащаться пузырьками, удаляющими образующуюся пену.

Флотация – преимущества и недостатки способа

На сегодня флотация является одним из наиболее часто используемых приемов очистки стоков. Его применяют и промышленные очистительные сооружения и городские. Причиной этому служит целый ряд факторов, которые говорят в пользу флотации.

Преимущества флотационной очистки:

Невысокая стоимость применяемого метода очистки;
Простое оборудование;
Такой способ для некоторых взвесей намного быстрее, нежели скорость их оседания при отстаивании;
Выделение из сточных вод определенных загрязняющих веществ, в том числе нефтепродуктов;
В процессе флотации остается шлам с низким содержанием воды (малые потери воды).

Безусловно, как и любой метод, флотация связана и с некоторыми отрицательными моментами.

Недостатки флотационной очистки:

Она удаляет далеко не все загрязнители, поскольку ее эффективность зависит от гидрофобности вещества;
Часто приходится нести дополнительные затраты на внесение реагентов, которые улучшают качество пены и усиливают гидрофобность загрязнителей;
К каждому виду загрязнителя нужен свой подходи, а, значит, нет универсального метода для удаления всех взвесей.

Выводы о флотации

Сколько бы преимуществ ни имела флотация, она не является самостоятельной и окончательной очисткой сточных вод. Это лишь один из этапов сложнейшего процесса, который позволяет удалить из воды большую часть нежелательных веществ. Флотационная очистка позволяет избавить воду от нефтепродуктов и масел, которые невозможно удалить другими способами, а также волокнистые составляющие стоков. Обычно флотационную очистку используют после этапа отстойников, чтобы удалить те вещества, которые не подвержены осаждению.

Флотация стоков — определение и принципы действия метода

Флотация — это очистка загрязненных жидкостей с помощью пузырьков воздуха, которые в процессе движения захватывают частички нерастворимых веществ. Прикрепившиеся к воздушным ячейкам твердые составляющие поднимаются на поверхность, образуя слой пены (флотошлам), который с помощью скребкового транспортера удаляется в шламосборник.

Качество фильтрации жидкостей зависит от следующих факторов:

способа образования пузырьков воздуха;
физико-химических свойств загрязнений;
гидродинамических условий, создаваемых в аппарате.

Флотационная очистка ливневых или коммунальных стоков осуществляется в специальных агрегатах, называемых флотаторами (см. видео).

Схема работы флотатора. Принцип работы станции:

Сточные воды, минуя флокулятор, проходят в приемную камеру.
Здесь жидкость напитывается кислородом воздуха.
Пузырьки газа соединяются с твердыми нерастворимыми включениями и поднимаются на поверхность.
Вследствие этой процедуры на границе водораздела образуется пенистая пленка, которая с помощью специальных приспособлений непрерывно сгребается в шламосборник.
Очищенная жидкость поступает в накопительную емкость для дальнейшего использования.

Для ускорения процесса и улучшения качества очистки во флокулятор добавляют активные вещества — коагулянт, щелочь, флокулянт и др. Реагенты обладают высокими адгезионными свойствами. С их помощью механические примеси прочно слипаются с пузырьками воздуха, образуя при этом флоккулы. Выбор катализатора зависит от концентрации и химического состава присутствующих в жидкости загрязнений.

Флотационные установки применяют:

для удаления загрязняющих субстанций перед биологической фильтрацией стоков;
в случае разделения воды и активного ила в отстойниках санитарных станций;
при физико-химической очистке стоков с применением активных веществ (реагентов).

Разница между очищением и обеззараживанием

При очистке удаляются механические и химические примеси.

Важно. Цель обеззараживания – удалить живые микроорганизмы, которые причиняют человеку вред.

К вредным микроорганизмам относятся патогенные и условно-патогенные бактерии, их споры, вирусы, грибки, гельминты и их яйца

К вредным микроорганизмам относятся патогенные и условно-патогенные бактерии, их споры, вирусы, грибки, гельминты и их яйца.

Методы обеззараживания:

Химические: обработка воды озоном, диоксидом хлора, гипохлоритом натрия, полимерными антисептиками. Эти вещества убивают патогенов или делают их неспособными к размножению;
Физические: обработка воды ультрафиолетовыми лучами, ультразвуком;
Комплексные: комбинирование химических и физических методов.

Важные аспекты

Флотация – это такая методика выявления гельминтов, которой свойственны некоторые ограничения. О чем идет речь? К примеру, если предполагается, что в кале содержатся тяжелые яйца, их таким способом обнаружить вряд ли удастся. Это обусловлено тем, что они просто не могут всплыть из-за своего размера и массы. Кроме того, флотация не показывает достаточного эффекта на ларвальной стадии.

Планируя исследование, врачи должны помнить о том, что флотационная среда оказывает прямое влияние на точность результата. Наиболее значимые параметры:

удельный вес;
тип вещества.

Многие исследователи сходятся на том, что наилучшие результаты показывает сульфат цинка. Для этого соединения удельный вес варьируется в границах 1,18-1,2. Такой раствор даст возможность с высоким уровнем точности выявить цисты, яйца, а также поддержать структурные элементы цист.

Флокуляция воды

Практически наиболее важна флокуляция в водной среде, обусловленная действием растворённых в ней высокомолекулярных соединений (полиэлектролитов или неионогенных полимеров). Наиболее вероятным механизмом флокуляции считают образование мостиков — соединение частиц в результате адсорбции отдельных сегментов макромолекулярной цепи на разных частицах. Другая модель сцепления – через взаимодействие макромолекул, адсорбционно связанных лишь с одной частицей. Существуют также модели неадсорбционной, например вытеснительной, флокуляции. Значительное влияние на флокуляцию оказывает состояние двойного электрического слоя на поверхности частиц, свойства окружающей их ионно-сольватной оболочки. При этом важную роль играет электролитный состав дисперсионной среды, ионный обмен между её компонентами и ионогенными группами на поверхности флокулируемых частиц. Гидрофобизация поверхности усиливает флокуляцию в водной среде, гидрофилизация — ослабляет.

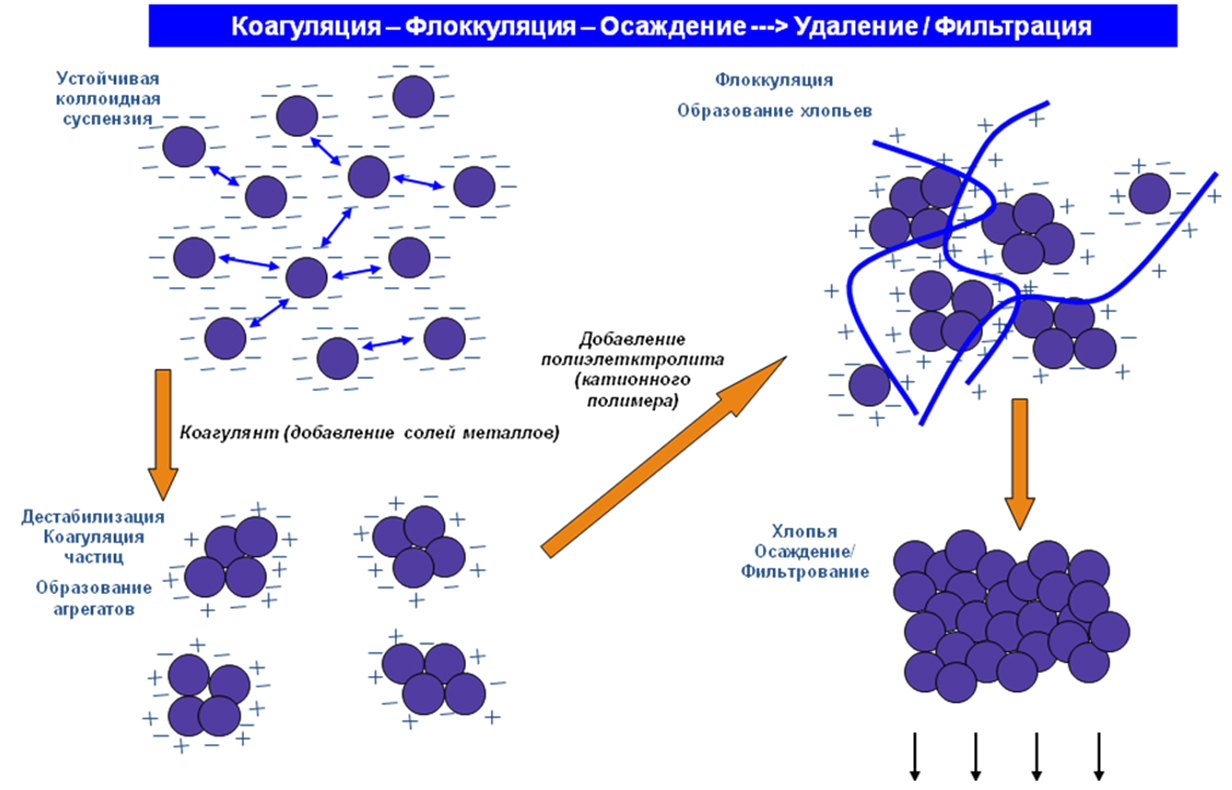

Коагуляция как метод очистки воды

Водоподготовка включает в себя комплекс мероприятий по очистке поверхностных, грунтовых вод от грубых и мелких примесей, взвешенных и коллоидных соединений, обесцвечиванию с помощью коагулянтов. Коагулирование воды ускоряет осаждение и фильтрование примесей в водном растворе.

Давайте разберем, для чего применяется коагуляция воды?

В водной дисперсионной системе взвешенные вещества в основном имеют одноименные заряды. Это обусловливает их стабильность за счет сил отталкивания между молекулами. Коагуляцией называется укрупнение коллоидов в дисперсионной среде посредством их соединения в агломераты. Это становится возможным при добавлении специальных реагентов – коагулянтов. Реагенты для коагуляции воды увеличивают концентрацию ионов в диффузном слое, способствуют его уменьшению и приведению мицеллы (коллоидной частицы с диффузным слоем вокруг нее) в изоэлектрическую форму. В таком состоянии гидрозоля коллоиды имеют нулевой заряд, а значит, нет препятствий к их сближению и формированию агломератов. Завершается процесс коагулирования отделением укрупненных частиц от жидкой фазы осаждением. Коагуляция для очистки воды обеспечивает эффективное выпадение примесей в осадок.

Преимущества и недостатки

В таблице собраны распространенные физико-химические методы очистки сточных вод:

Название метода	Механизм очистки	Плюсы	Минусы
Коагуляция	Нейтрализация отрицательного заряда мелких частиц, их слипание и осаждение.	Реакции проходят при любых условиях. Метод дешевый, доступный, практичный.	Нужно соблюдать четкую дозировку коагулянтов. Большой объем осадка. После очистки повышается степень минерализации вод.
Флокуляция	Специальные вещества соединяются с загрязнениями и образуют крупные хлопья.	Реакции протекают быстро. Дешевизна.	Большой объем осадка.
Адсорбция	Поглощение загрязнений поверхностью твердых веществ.	Удаление разных видов примесей. Очистка до ПДК. Отсутствие вторичного загрязнения очищаемых вод.	Высокая стоимость адсорбентов, их большой расход. Медленный темп очистки. Громоздкость оборудования.
Экстракция	Смешивание двух взаимно нерастворимых жидкостей и переход примесей в экстрагент.	Простая технологическая схема. Простое оборудование.	Меньше 90% примесей переходит в другую фазу. Процесс длительный и трудоемкий.
Флотация	Образование в воде пузырьков газов, которые поднимаются вверх и захватывают с собой примеси.	Простое оборудование. Высокая скорость очистки. Дешевизна. Малые потери воды.	Удаляет не все виды загрязнений. Часто приходится вносить реагенты, улучшающие гидрофобность примесей и качество пены.
Эвапорация	Захват загрязнений водяным паром, проходящим сквозь кипящие сточные воды.	Экономичность. Отсутствие специфических реагентов. Простота оборудования.	Большие потери тепла.
Ионный обмен	Обмен загрязнений из сточных вод на ионы, отделяющиеся с поверхностей пористых материалов.	Высокая эффективность очистки. Экологическая безопасность.	Дефицит ионообменных смол. Большой расход реагентов на восстановление ионитов. Большой объем растворов для регенерации.
Кристаллизация	Вымораживание воды.	Низкое потребление энергетических ресурсов. Высокая степень очистки.	Необходимость изучения и контроля процесса.
Мембранная очистка	Пропускание сточных вод через полупроницаемые среды (мембраны), которые задерживают примеси наноразмеров.	Очистка до требований ПДК. Не требуется внесение реактивов. Малые потери воды. Возможность утилизации тяжелых металлов.	Мембраны через время загрязняются и хуже пропускают воду. Дороговизна установок. Необходимость предварительной очистки вод от масел, органики, растворителей, ПАВ.
Электрохимическая очистка	Создание в воде электрического напряжения и запуск реакций, которые переносят, объединяют, осаждают примеси.	Извлечение из стоков ценных примесей при сравнительно простой технологической схеме. Нет необходимости в химических реагентах.	Большой расход электроэнергии и металла. Загрязнение поверхности электродов и необходимость их очистки.

Что такое флотатор для очистки сточных вод?

Флотатор – это устройство, предназначенное для удаления мелкодисперсных примесей из воды физико-химическим методом. Условно говоря, это механизм одного из главных обрабатывающих модулей в технике и технологии очистки сточных вод. Именно на флотаторе происходит основное выделение растворенных веществ и очистка воды до нормативных показателей.

Промышленные флотаторы могут быть предназначены как для больших заводов, так и для автомоек, отличаясь габаритами и материалом.

Основной задачей флотатора является выделить и высадить из воды растворенные в ней загрязняющие вещества, переведя их в нерастворимую форму. При этом в прибор подается воздух для повышения эффекта очистки.

Виды сооружений

В таблице охарактеризовано оборудование, которое применяется на разных этапах очистки стоков.

Для механического этапа:

Установка	Что собой представляет	Принцип работы
Песколовки	Горизонтальные или вертикальные установки продолговатой формы.	Вода движется по оборудованию со скоростью 0,15-0,3 м/с. При таком темпе минеральные примеси диаметром от 0,25 мм оседают на дне, а мелкие частицы органики остаются в воде.
Отстойники	Резервуары, где вода стоит или очень медленно двигается.	Механические примеси оседают на дно под силой земного притяжения.
Решетки	Фильтрующее полотно из металлических стержней, которые находятся на расстоянии 2-8 мм друг от друга.	Вода проходит через стержни, а крупный мусор задерживается.
Нефтеловушки и нефтепескоуловители	3-4 отдельных камеры, соединенных между собой.	В камерах стоки отстаиваются, проходят через решетку и коалесцентный фильтр, сорбционные материалы.

Для физико-химического этапа:

Установка	Что собой представляет	Принцип работы
Флотаторы	Резервуары, в которых образуются пузырьки газа. Они генерируются электронасосом / в процессе электролиза / вращающимися турбинами.	Пузырьки газов поднимаются и захватывают с собой мелкодисперсные частицы.
Флокуляторы	Система труб, в которых коагулянт смешивается со стоками, и происходит химическая реакция.	Коагулянты объединяются с загрязнениями, образуют крупные хлопья и выпадают в осадок.

Для биологического этапа:

Установка	Что собой представляет	Принцип работы
Аэротенки	Прямоугольный резервуар, по которому протекают стоки, смешанные с активным илом.	Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами.
Мембранные биоректоры	Аэротенк с мембраной, которая задерживает активный ил после переработки органики.	Аэробные бактерии в присутствии кислорода расщепляют органику. О2 подается механическими или пневматическими аэраторами.
Биофильтры	Резервуар с загрузочным материалом, на поверхности которого образуется пленка из микроорганизмов.	Воды проходят через пористый фильтр-загрузку. Биологическая пленка на гранулах расщепляет загрязнения.

Установка	Что собой представляет	Принцип работы
Неподвижные перегородки	Установки с фильтрующим полотном разной пористости.	Вода проходит через фильтры, и загрязнения остаются за разделительным полотном.
Зернистые фильтры	Гранулированные пористые материалы, которые засыпаются в трубы, резервуары, колбы.	Вода проходит через гранулы абсорбирующего материала, и загрязнения накапливаются на их поверхности.
Ультрафильтрационные системы	Фильтры, оснащенные мембранами – материалами с размером пор до 0,2 мкм.	Мембраны пропускают воду, а высокомолекулярные загрязнения (99,9% примесей) задерживают.

Оборудование для дезинфекции:

Установка	Что собой представляет	Принцип работы
Озонаторы	Электрические установки с длинными шлангами. Приборы генерируют озон, который по трубкам проникает в воду.	Озон окисляет липиды и липопротеины клеточной стенки бактерий. Это приводит к структурным изменениям, несовместимым с жизнью клеток.
УФ-обеззараживатели	Аппараты, оборудованные несколькими лампами. Они погружаются в воду и там излучают УФ-лучи.	Лампы генерируют волны длиной 200-280 нм. Они разрушают генетический аппарат вредоносных бактерий и вирусов, что не дает им размножаться.

Виды и способы флотации

Очистка стоков методом флотации может производиться различными способами. То есть, именно образование пузырьков воздуха происходит с использованием различных методов. Рассмотрим все возможные.

Выделение пузырей воздуха из специального раствора

Причем здесь воздух можно выделять как напорным методом, так и вакуумным. В первом случае в воду под высоким давлением запускают воздух, в результате чего на всех слоях воды образуются нужные пузырьки. В случае с вакуумной флотацией сточная вода проходит через аэрационную камеру, где усиленно насыщаются воздухом. После этого стоки поступают в дезаэратор, где из воды удаляется лишний воздух (не растворившийся). Затем серая жидкость переливаются именно во флотационную камеру, где давление падает до критической точки, от чего и происходит образование пузырьков воздуха.

Механический способ насыщения воды воздухом

Этот метод обогащения стоков воздухом заключается в трех основных способах:

Перемешиванием сточных вод в специальной центрифуге при помощи турбины. В этом случае установка носит название импеллер и позволяет добиться образования пузырей небольшого диаметра. В основном импеллер используется для очистки воды от продуктов нефтепроизводства или от жиров. Импеллер хорош тем, что позволяет варьировать величину воздушных пузырей в результате схемы проведения флотации. То есть, чем выше скорость вращения турбины, тем мельче будут пузырьки в воде.
Перемешивание воды при помощи специального рабочего колеса с лопастями. Такой метод является безнапорным и хорош для удаления из воды крупнодисперсных и волокнистых примесей, таких как волосы, нити, шерсть и пр. Пузыри при безнапорном способе флотации получаются достаточно крупными.
Обогащение стоков воздухом с использованием специальных труб, которые располагаются на дне приёмного резервуара для грязной воды. Этот способ носит название пневматический. Используется в том случае, если есть необходимость очистки стоков, которые являются агрессивными для обработки их в импеллере или безнапорном колесе.

Насыщение воды воздухом с использованием пористого материала

Этот способ заключается в проведении потока воздуха сквозь специальные пористые структуры. В качестве примера можно привести специальные тонкие пластины с тонкими щелями по всему периметру. Причем чем тоньше будет щель в пластине, тем мельче будут воздушные пузыри.

Электролиз

Этот способ образования пузырьков воздуха считается одним из наиболее эффективных. Схема действия метода заключается в помещении в воду специальных электродов, по которым в стоки проводят ток. В месте расположения электродов (в месте их контакта с водой) происходит формирование нужных пузырьков.

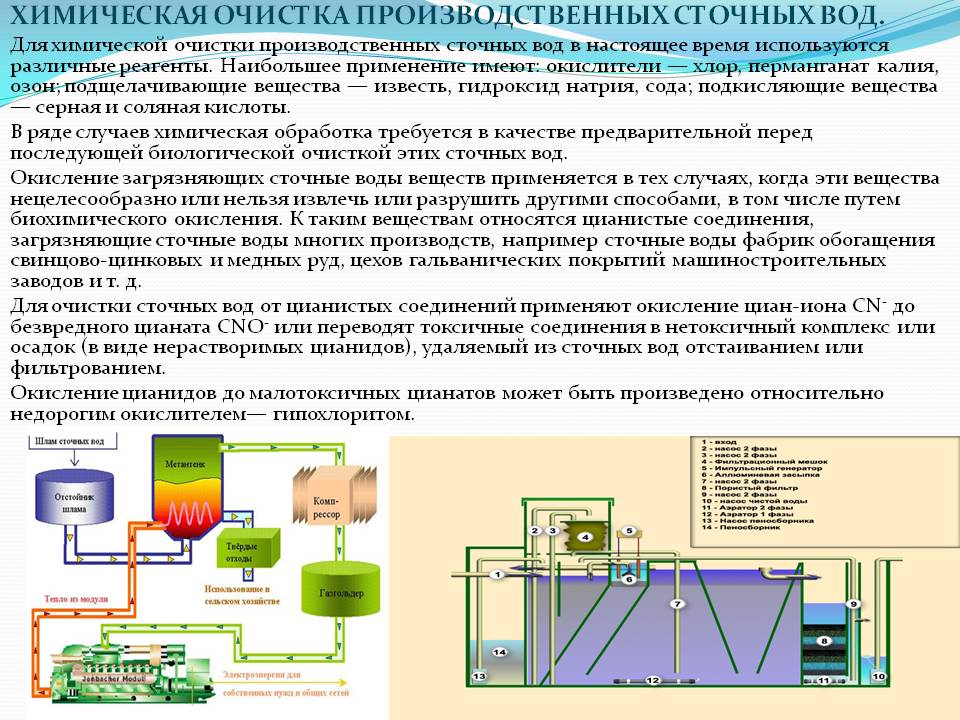

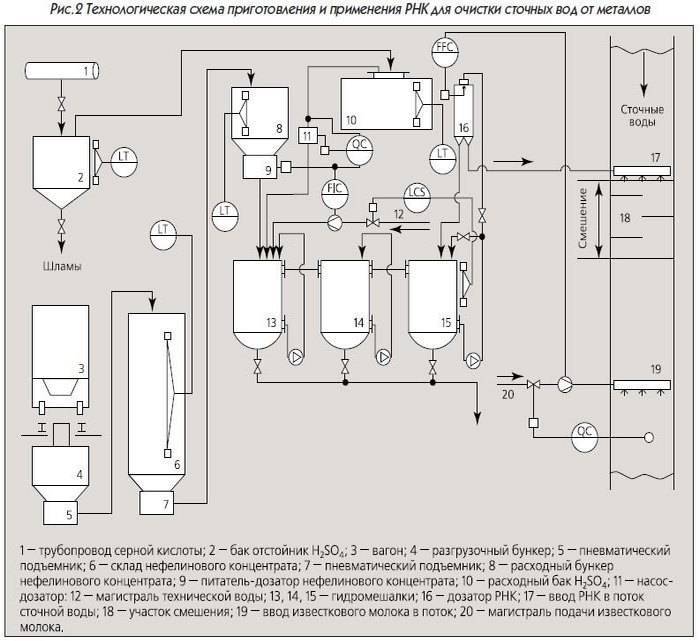

Как нейтрализовать стоки

Нейтрализация стоков способствует нормализации водородного показателя. Такой химический состав воды неопасен для человека и природы. Её можно использовать повторно для различных нужд.

Процесс нейтрализации основан на применение реагентов, которые используются с учетом концентрации и составных элементов кислой среды. Специалисты выделяют 3 вида стоков с кислотами:

преобладание слабых кислот;
наличие сильных кислот;
преобладание серной и сернистой кислоты.

Нейтрализация вод с серной кислотой зависит от используемого реагента. Процесс протекает по разным уровням. Если использовать известковое молоко, тогда в остаток выпадет гипс. Он будет оседать на стенках труб.

Чтобы нейтрализовать щелочные воды, применяют кислоты или кислые газы. С помощью последней технологии осуществляется одновременная нейтрализация стоков и очистка от вредных компонентов газов. Чтобы рассчитать количество необходимого кислого газа, определяется уровень массотдачи. Подобная технология считается ресурсосберегающей, так как она ликвидирует сброс стоков, сокращая потребление свежей воды, экономя тепловую энергию на её подогрев.

При разработке технологической схемы по нейтрализации сточных вод учитывается:

возможная одновременная нейтрализации поступающих со стоками щелочей и кислот;
наличие щелочного резерва;
природная нейтрализация водоемов.

Для реализации рассматриваемого процесса используется специальное оборудование. Нейтрализация осуществляется в накопителе, отстойнике либо осветителе. Выбор оборудования зависит от климатических условий, длительности хранения стоков.

Для реализации нейтрализации в стоки добавляют разные химикаты, которые вступаю в реакцию с кислотами или щелочами образуют взвесь. Она выпадает в осадок. Её объем определяется по следующим показателям:

количество металлов, ионов кислот в исходной воде;
количество и вод применяемого реагента;
используемый уровень осветления.

Выводы

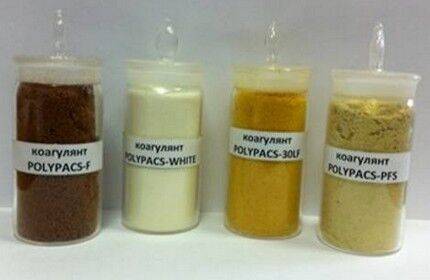

Несмотря на многообразие видов природных вод и коагулянтов для их очистки, представленная система может служить практическим инструментом для выбора реагента и определения технологических параметров очистки природных вод. Предложенная система выбора реагента и технологии коагуляционной очистки природных вод реализована в виде программного модуля (рисунок) и может уточняться и дополняться в ходе ее практического использования. Но в любом случае она позволит оценить правильность выбора реагентов на существующих или вновь проектируемых очистных сооружениях.

Список цитируемой литературы

Бабенков Е. Д. Очистка воды коагулянтами. – М.: Наука, 1977.
Кульский Л. А., Строкач П. П. Технология очистки природных вод. – Киев: Высшая школа, 1986.
Запольский А. К., Баран А. А. Коагулянты и флокулянты в процессах очистки воды. – Л.: Химия, 1987.
Коагулянты и флокулянты: анализ и оценка современного технологического уровня производства: Аналит. обзор / Черкасский НИИТЭХИМ. – Черкассы, 2001.
Гетманцев С. В. Состояние производства и импорта алюмосодержащих коагулянтов в России // Водоснабжение и сан. техника. 2003. № 2.
Драгинский В. Л., Алексеева Л. П., Гетманцев С. В. Коагуляция в технологии очистки природных вод. – М., 2005.
Линевич С. Н., Гетманцев С. В. Коагуляционный метод водообработки. Теоретические основы и практическое использование. – М.: Наука, 2007.
Драгинский В. Л. Повышение эффективности реагентной обработки воды на водопроводных станциях // Водоснабжение и сан. техника. 2000. № 5.
Гумен С. Г., Дариенко И. Н., Евельсон Е. А., Русанова П. П. Применение современных химических реагентов для обработки маломутных цветных вод // Водоснабжение и сан. техника. 2001. № 3.
Храменков С. В., Благова О. Е. Использование современных коагулянтов и флокулянтов в системе Московского водопровода // Водоснабжение и сан. техника. 2001. № 3.
Гетманцев С. В., Сычев А. В., Чуриков Ф. И., Снигирев С. В. Особенности механизма коагуляции и строения полиоксихлорида алюминия «АКВА-АУРАТ30» // Водоснабжение и сан. техника. 2003. № 9.
Гетманцев С. В., Мясников И. Н., Потанина В. А., Сычев А. В. Использование алюмосодержащих коагулянтов в Северо-Западном федеральном округе. Сообщение 2. Технология применения полиоксихлоридов алюминия для доочистки воды // Вода и экология. 2002. № 2.
Сычев А. В., Гетманцев С. В. Применение оксихлорида алюминия для очистки воды с низким щелочным резервом // Водоснабжение и сан. техника. 2005. № 8.
Сычев А. В., Гетманцев С. В. Некоторые вопросы применения полиоксихлорида алюминия «АКВА-АУРАТ30» // Водоснабжение и сан. техника. 2004. № 9.
Гетманцев С. В., Линевич С. В., Казанок Л. С. Коагуляционная водообработка на Таманском групповом водопроводе // Водоснабжение и сан. техника. 2004. № 9.
Бара Б., Андриани Э., Гетманцев С. В., Дела Валентина А. Применение коагулянта «АКВА-АУРАТ30» при водоочистке высокомутных вод Аргентины // Водоснабжение и сан. техника. 2005. № 10, ч. 2.
Чуриков Ф. И., Яруллин Н. Ю., Овчинников В. П. Производственные испытания ПОХА на водопроводных станциях г. Казани // Водоснабжение и сан. техника. 2005. № 8.
Алексеева Л. П. Оценка эффективности применения оксихлорида алюминия по сравнению с другими коагулянтами // Водоснабжение и сан. техника. 2003. № 2.
Сычев А. В., Хасанов Ш. А., Канивец Л. П. и др. Использование полиоксихлорида алюминия при подготовке питьевой воды на Крайнем Севере // Водоснабжение и сан. техника. 2003. № 2.
Лебедева Л. К., Бубенцов В. Н., Белова Е. В., Полянская Л. И. Применение полиоксихлорида алюминия «АКВА-АУРАТ30» в Красноярском крае // Водоснабжение и сан. техника. 2004. № 10.
