Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской
Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.
Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.
Число оборотов
В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин
Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.
Питание
Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.
Порядок работы
Сооружение стола для фрезера в большинстве случаев состоит из сбора элементов в единую конструкцию. Сбор происходит в определённом порядке. Но давайте разберемся подробнее, как сделать стол для фрезера своими руками.
Первый шаг связан с основанием будущего рабочего стола. Стационарная основа изготавливается из такого известного материала, как ДСП. Для изготовления понадобятся всего лишь обрезки и четыре бруска. Эти бруски будут служить ножками — опорами для стола. Далее предстоит усилить жёсткость конструкции. Для этой цели применяют горизонтальные соединительные панели из фанеры.
С правой стороны, а именно в боковой части, необходимо вырезать специальное отверстие. Это отверстие предназначается для кнопки пуска, которое впоследствии соединит рабочий стол с фрезерным станком.
Второй шаг. Создание столешницы. Её сооружают также из ДСП. Столешница будет располагаться на определённой высоте. Желательно её сделать подъёмной. Для этой цели следует:
- изготовить дополнительную основу-опору с помощью фанеры (достаточно будет 15-миллиметровой фанеры);
- установить специальные петли.
Третий шаг также затрагивает столешницу, только на это раз упор делается на применение специальной двигающиеся каретки-упора. Эта карета способствует ровному передвижению обрабатываемой заготовки на поверхности стола. Каретка-упор будет особенно полезна, когда понадобиться прорезать паз в заготовке. Чтобы установить такого помощника, следует соединить каретку-упор со столешницей. Для этого в столешнице вырезают канавку. Вырезают под направляющие движного упора.
Когда канавка будет готова, в неё требуется установить специальный металлический профиль. Сама каретка может быть сооружена из разных приемлемых подручных приспособлений. Зачастую в качестве каретки используют направляющею старой пилы.
Четвертый шаг. Изготовление продольного упора, например из ДСП
Очень важно, чтобы упор был подвижным. Только в этом случае он сможет регулировать зазоры вокруг фрезы
Чтобы этот элемент стал подвижным, необходимо в верхней части его вырезать специальные пазы перпендикулярного характера. Когда пазы вырезаны, упор крепится к столешнице специальными фиксаторами. Однако одного паза для полноценного функционирования упора недостаточно.
Ещё один паз следует вырезать в центральной части упора — он должен быть небольших размеров. Его главная миссия — избавлять инструмент от лишнего мусора, то есть стружки, которая возникает после фрезерования.
Дополнительным инструментом и помощником для устранения возникающих стружек считают специальный шланг-пылесос. Однако чтобы он мог полноценно функционировать, его стоит соединить с упором, то есть с элементом рабочего стола (присоединение шланга осуществляется сзади относительно перпендикулярного упора). Для соединения используют специальный короб с отверстием, который мастерят из тонкой фанеры. Таким образом, на глазах рождается целая конструкция, позволяющая содержать рабочее место в чистоте и порядке.
Седьмым шагом по созданию рабочего фрезерного стола является крепление фрезера к нижней части пластины с помощью алюминиевой подошвы. В самой подошве понадобится просверлить специальные отверстия для болтов, которые соединят фрезер и пластину. Специалисты рекомендуют крепить ручной инструмент именно к пластине, а не к рабочему столу — таким образом при необходимости фрезу легко заменить на новую, а также экономится глубина фрезерования.
Восьмой шаг — создание лифта для фрезы при помощи автомобильного домкрата. Этот инструмент позволит изменить высоту фрезы. Любые изменения происходят с максимальной точностью.
Девятый шаг состоит в снятии ручек с фрезов. Место ручек должны занять алюминиевые направляющие. Затем установленный элемент необходимо соединить с механизмом автомобильного домкрата.
Это один из известных методов и способов сооружения фрезерного рабочего стола. Существуют и другие варианты конструирования.
Когда фрезерный стол готов и годен к использованию, можно подумать о создании фрезерного станка.
Вариант 1. Инструкция по изготовлению стола для ручного фрезера
Материалы для изготовления фрезерного стола
Для сооружения фрезерного стола понадобиться:
- 4 бруска квадратного сечения;
- обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
- метизы (гайки, болты, саморезы, петли и пр.);
- домкрат;
- металлический профиль;
- шестимиллиметровая стальная пластина;
- алюминиевые направляющие;
- подвижная каретка-упор (направляющая от пилы);
- ручной фрезер.
Чертеж самодельного фрезерного стола (вариант 1)
В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.
Пошаговая сборка
Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.
1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

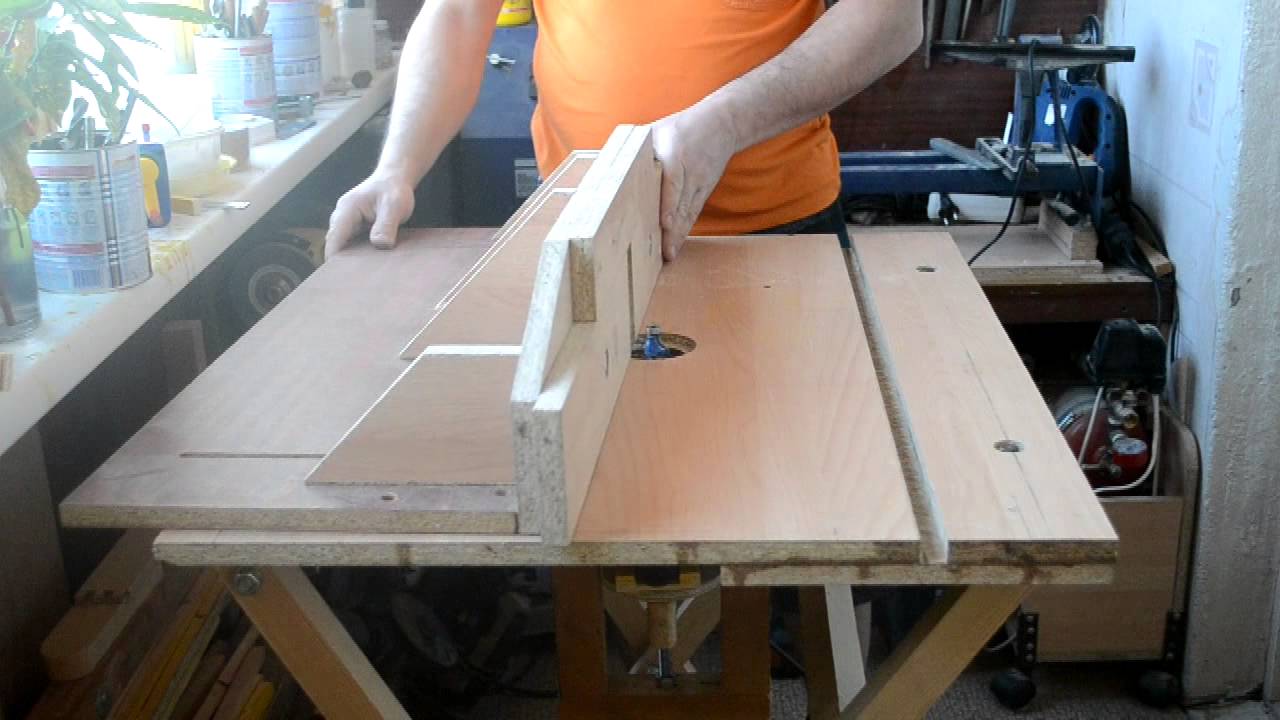

2-й шаг. Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.
3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.
4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.
5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.
6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

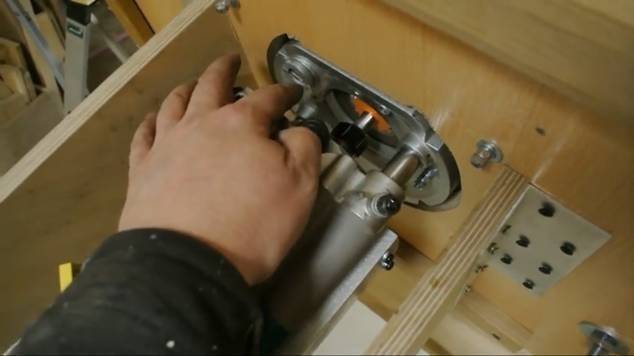

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

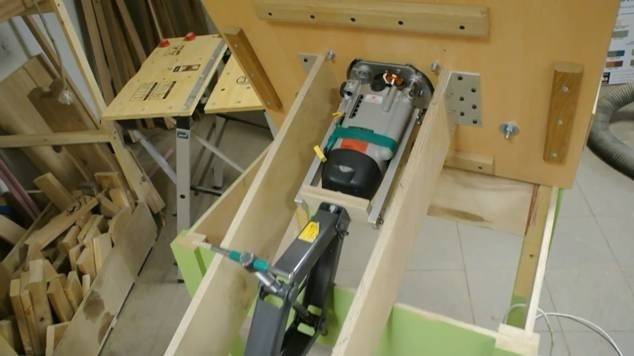

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.
9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

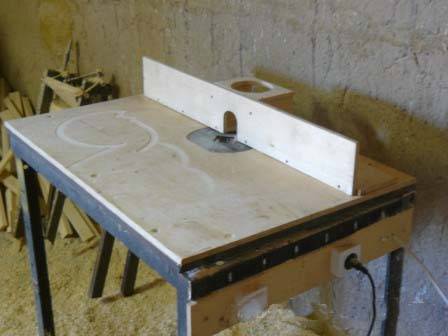

Конструкция и видео самодельного фрезерного стола для ручного фрезера
Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.
Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!
Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.
Этапы изготовления стола
Перед началом покупки материала, определяются с местом в мастерской для будущей установки. Когда будущая конструкция будет использоваться изредка, то выбирают именно портативные столы. Но если в столярной мастерской много места, то широкий фрезерный стол, удобный для обработки досок или панелей в 2 метра – это производительно.
Изготовление станины и столешницы
Под станиной подразумевают каркас с опорой, но который и ставится сама столешница. Станину принято собирать из того, что не жалко. Особых предпочтений нет. Нужно добиться жесткости и устойчивости.
Перед сборкой каркаса желательно позаботиться об удобстве оператора. Обычно нижняя часть станины углубляется на 10-20 см от самой крышки. Так комфортнее, а поэтому безопаснее.
Если изучить чертежи и особенности конструкции, то не трудно под старый фрезер подогнать удобный столярный верстак. Помним, что от работы станка идет вибрация, поэтому рассматриваем такой вариант в том случае, если верстак стоит крепко.
Принято же именно для самоделок применять надежный, устойчивый, неподвижный каркас, и именно его желательно варить из профиля, так как вся нагрузка передается в основание. Подходит:
- Стальная труба.
- Уголок (обрезки).
- Швеллер.
Уже потом деревянный брус и ДСП.
Недорого собрать фрезерный стол для периодического использования из профильной трубы 25х25 или 40х20. При помощи УШМ разрезают профиль на 4 ножки, прямоугольник (раму) и нижние связующие части. Все это строго по размерам.
Затем профиль сваривают в каркас, дополняя конструкцию трубой. Последняя необходима для параллельного упора. 4-6 ножек обязательно нужно обрамить профилем, либо уголком. Но это после установки самой крышки стола. Плюс металлический каркас дает возможность заранее приварить ограничитель для электрооборудования.
Усовершенствуйте упор
Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы. Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

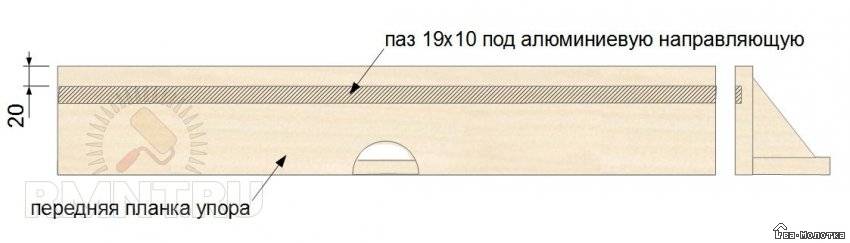

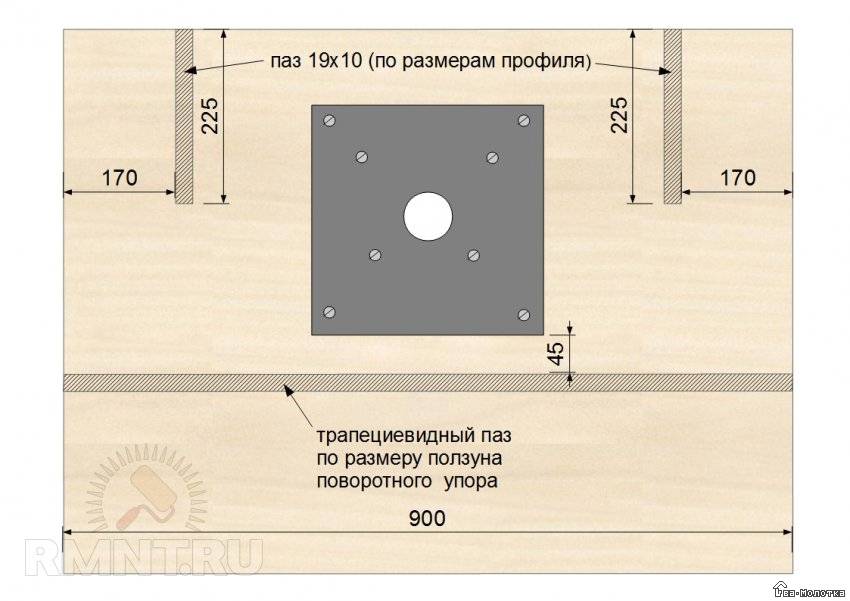

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

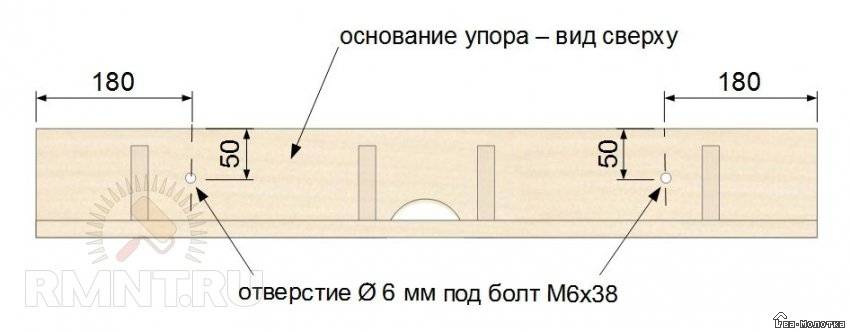

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.
Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.
Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

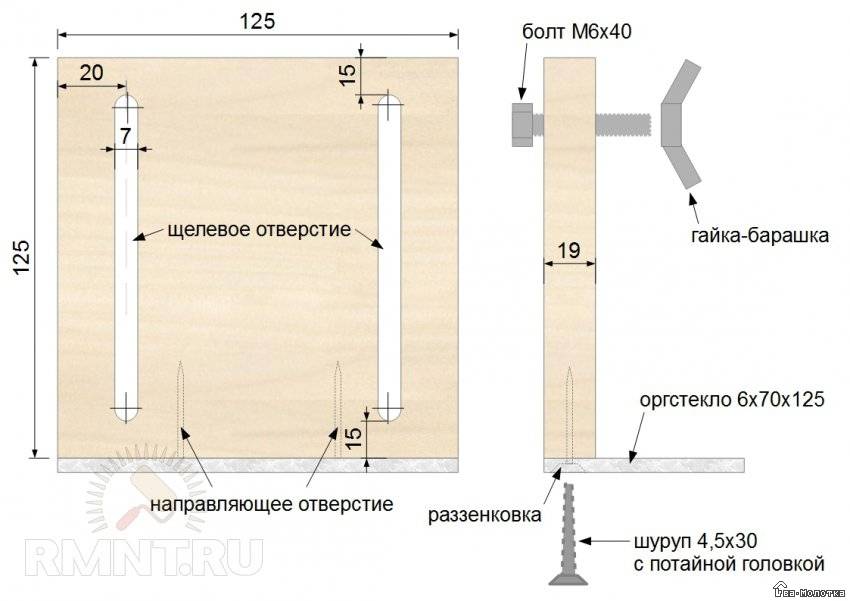

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

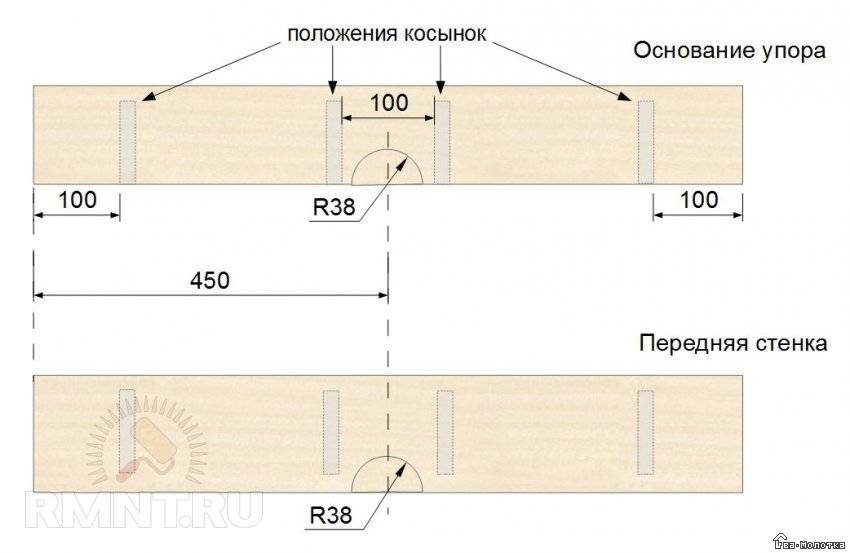

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

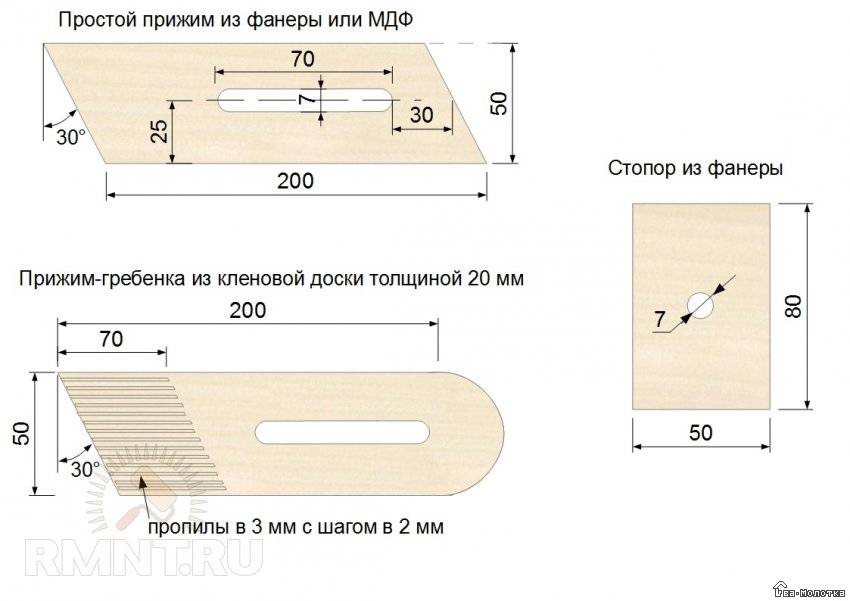

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

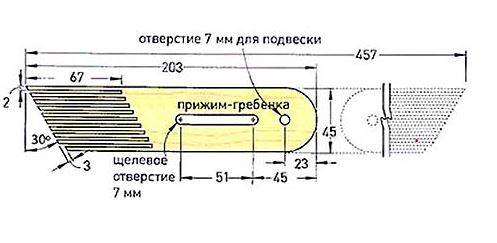

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:
- Установите высоту пропила 50 мм.
- Выставите ширину реза в 2 мм.
- Сделайте пропил.
- Отведите заготовку назад ручным толкателем.
- Переверните доску на 180°, пропилите с другой стороны.
- Сдвиньте упор на 5 мм, повторите операции.
- Снова отодвигайте упор и делайте пропилы по всей заготовке.
Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

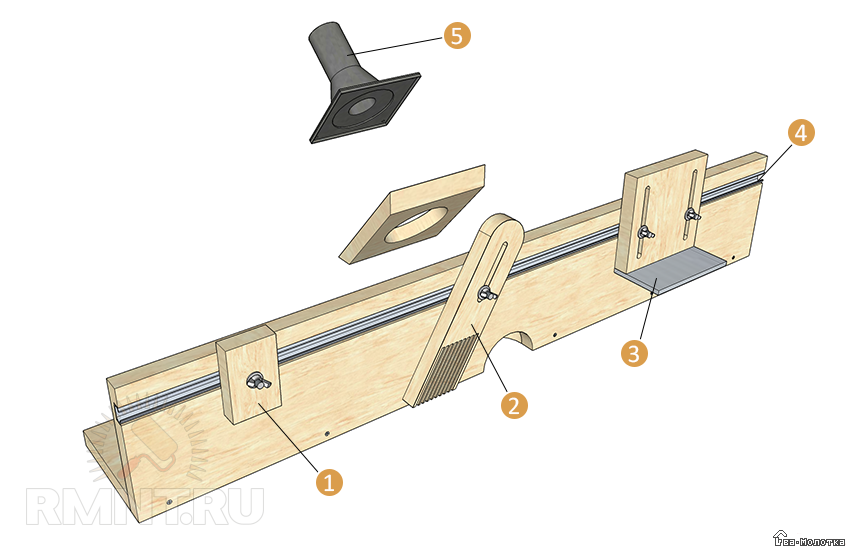

1 — стопор; 2 — прижим-гребенка; 3 — защитный щиток; 4 — алюминиевая направляющая; 5 — патрубок для пылесоса
Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

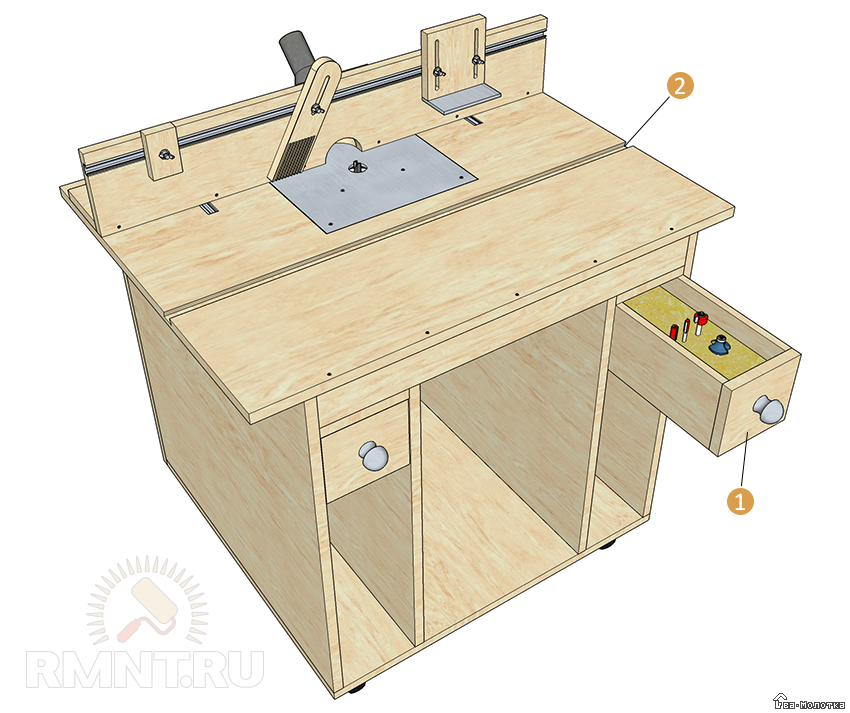

1 — выдвижной ящик для фрез; 2 — трапециевидный паз для упора

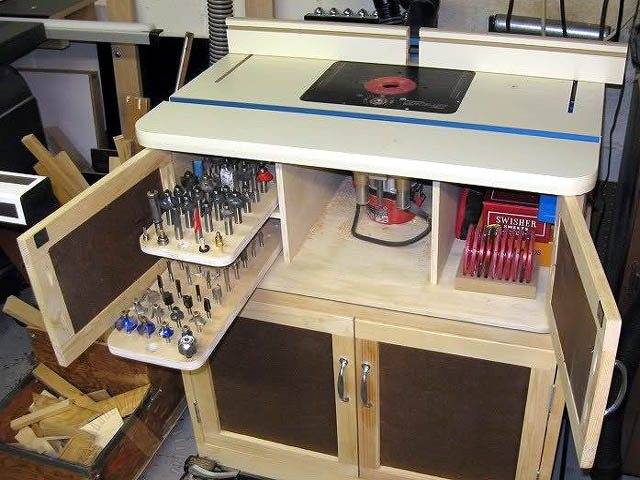

Вариант изготовления компактного стола с ящиками
Довольно интересная конструкция, которую несложно повторить для собственной мастерской.
Реальный вид станка для фрезеровки заготовок
Конструктивная проработка в трехмерном отображении с помощью инженерных программ
 | Каркас из отдельных деталей. Их изготавливают из хвойных пород древесины. |
 | Организация пропилов при стыковке деталей каркаса в верхней части. Показаны основные размеры. |
 | Организация пропилов при стыковке деталей каркаса в нижней части. |
 | Для установки направляющих для выдвижных ящиков потребуется склеивать эти детали из двух заготовок. |
 | Сборка каркаса стола и монтаж облицовочных боковых панелей. |
 | Столешница состоит из двух пластин. Их обрамляют боковыми ребрами. Требуется делать стыковку на ус. |
 | Упор изготавливается из нескольких деталей. |
 | Конструкция выдвижного большого ящика. |
 | Конструкция выдвижного малого ящика. |
 | Порядок установки элементов лицевой части ящика. |
 | Боковые стенки, центральная стенка и дно станка. |
Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.
Таблица 2: Комплектующие детали для изготовления стола под фрезер
| Позиция на чертежах | Наименование | Размеры в чистовом исполнении, окончательные | Количество | Материал | ||
| Толщина, мм | Ширина, мм | Длина, мм | ||||
| Каркас | ||||||
| 1 | Передние и задние горизонтальные рамы | 50 | 40 | 780 | 4 | Массив сосны |
| 2 | Стойки | 50 | 50 | 860 | 4 | Массив сосны |
| 3 | Горизонтальные боковые рамы | 50 | 40 | 550 | 4 | Массив сосны |
| 4 | Передняя и задняя горизонталь | 50 | 20 | 750 | 2 | Массив сосны |
| 5 | Обрамление для боковых окон, вертикальное | 50 | 50 | 380 | 4 | Массив сосны |
| 6 | Обрамление для боковых окон, горизонтальное | 50 | 20 | 360 | 2 | Массив сосны |
| Панели | ||||||
| 7 | Боковые панели | 6 | 740 | 518 | 2 | Березовая фанера |
| 8 | Окна боковой панели | 6 | 600 | 393 | 2 | Березовая фанера |
| 9 | Окно нижнее | 6 | 600 | 400 | 1 | Березовая фанера |
| Большие выдвижные ящики | ||||||
| 10 | Боковая сторона ящика | 16 | 140 | 550 | 8 | Массив сосны |
| 11 | Передняя и задняя боковина ящика | 29 | 140 | 348 | 8 | Массив сосны |
| 12 | Фасад ящика | 7 | 168 | 348 | 4 | Массив ясеня |
| 13 | Дно | 6 | 138 | 570 | 4 | Березовая фанера |
| Малые выдвижные ящики | ||||||
| 14 | Боковая сторона ящика | 16 | 100 | 550 | 8 | Массив сосны |
| 15 | Передняя и задняя боковина ящика | 29 | 100 | 138 | 8 | Массив сосны |
| 16 | Фасад ящика | 7 | 108 | 138 | 4 | Массив ясеня |
| 17 | Дно | 6 | 570 | 348 | 4 | Березовая фанера |
| Столешница | ||||||
| 18 | Верхний слой | 18 | 700 | 920 | 1 | Березовая фанера |
| 19 | Планки отделки передней и задней части | 10 | 38 | 940 | 2 | Массив ясеня |
| 20 | Планки отделки боковых частей | 10 | 38 | 720 | 2 | Массив ясеня |
| Упор | ||||||
| 21 | Стенка упора | 18 | 150 | 750 | 1 | Березовая фанера |
| 22 | Основание упора | 18 | 150 | 640 | 1 | Березовая фанера |
| 23 | Передняя планка упора | 10 | 90 | 380 | 2 | Массив ясеня |
| 24 | Упор верхней грани | 10 | 420 | 550 | 1 | Массив ясеня |
Как сделать монтажную пластину
Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.
Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, — текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.
Вариант исполнения лифта фрезера
Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.
Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.
Принцип функционирования
Фрезерные станки идеальны для точной обработки древесины. Технология будет схожа с работой скульптора, который отсекает ненужные части детали. В такой ситуации главные функции будет выполнять фреза.
Инструмент с заострёнными гранями будет вращаться на больших скоростях, что ускорит проведение операций ФОТО: promzn.ru
Устройство приводится в действие с помощью электродвигателя. Чтобы обеспечить требуемую точность движений, используются специальные механические приспособления.
Копировально-фрезерный станок по дереву своими руками
Большое количество деталей, элементов мебели, прочих изделий нуждаются в фигурном высокоточном и аккуратном исполнении. В то же время, необходимо обеспечивать полную аналогию в целом тираже заготовок. Собственноручно достичь такого эффекта почти невозможно. Для этого используется копировально-фрезерный станок.

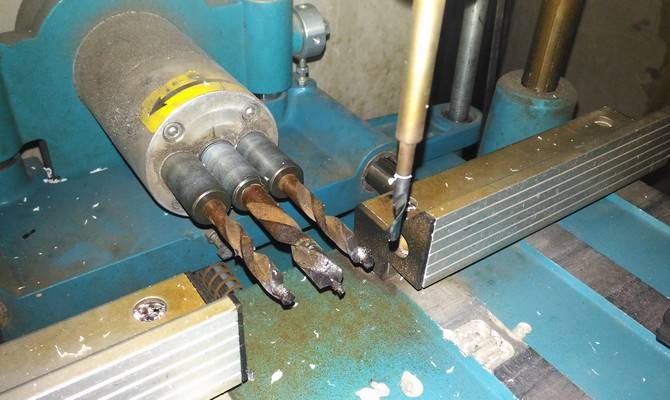

Несомненным достоинством такого приспособления станет то, что при простоте устройства, оно выполняет достаточно сложные узоры ФОТО: youtube.com
Кроме того, прибор будет незаменимым для сверления отверстий под ряд элементов (под замок и ручки, формирование рамок для зеркал, прочие работы).
Чтобы все детали, заготовки и изделия получались идентичными, станок по древесине использует в работе шаблоны. Они являются объёмными образцами, выполняемыми из дерева, пластмассы и прочих материалов. Чтобы обеспечить высокоточное проведение работ, используют вакуумное прижимание заготовок и автоподачу шаблона.
Благодаря идеальному копированию границ шаблона, получатся идентичные готовые изделия со сложными узорами и отверстиями необходимой формы ФОТО: met-all.org
Сделайте столешницу
Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19–25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.
Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

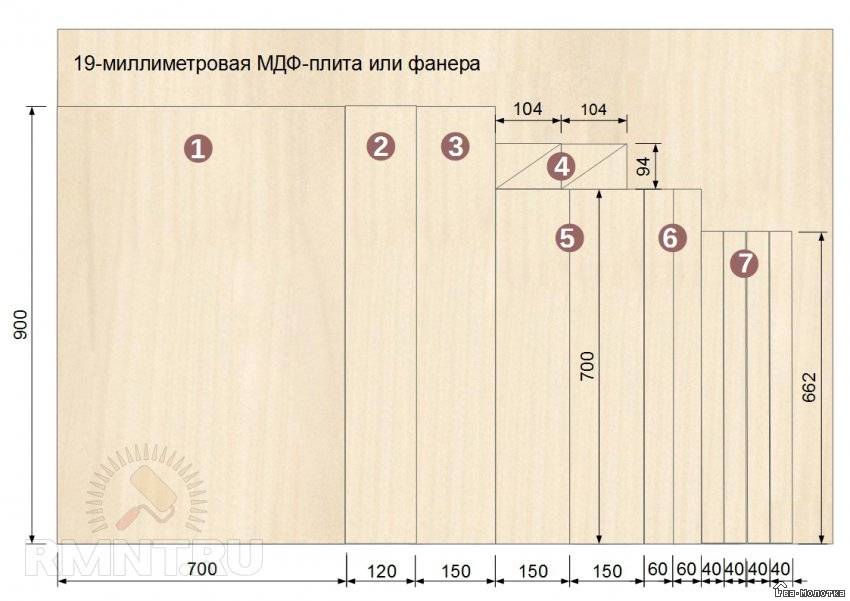

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)
Совет. Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

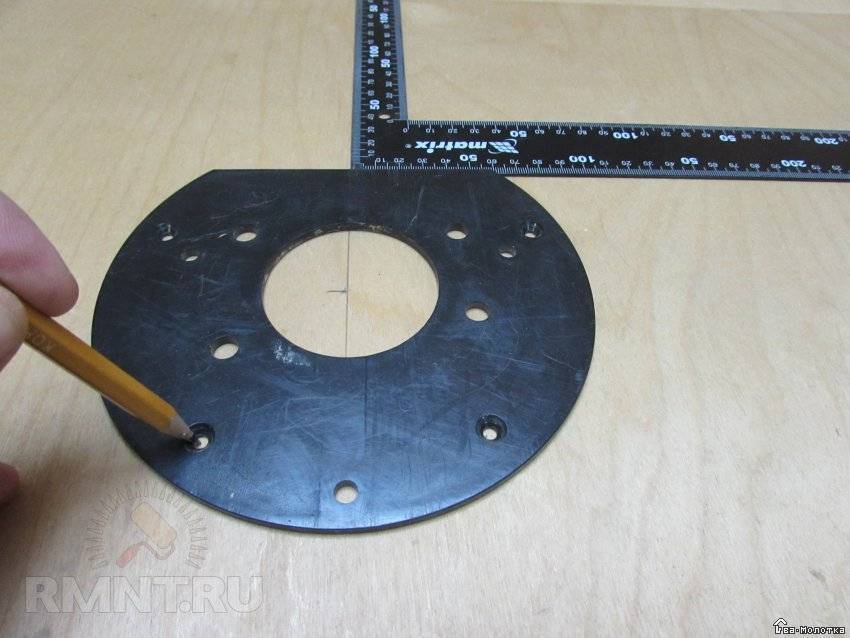

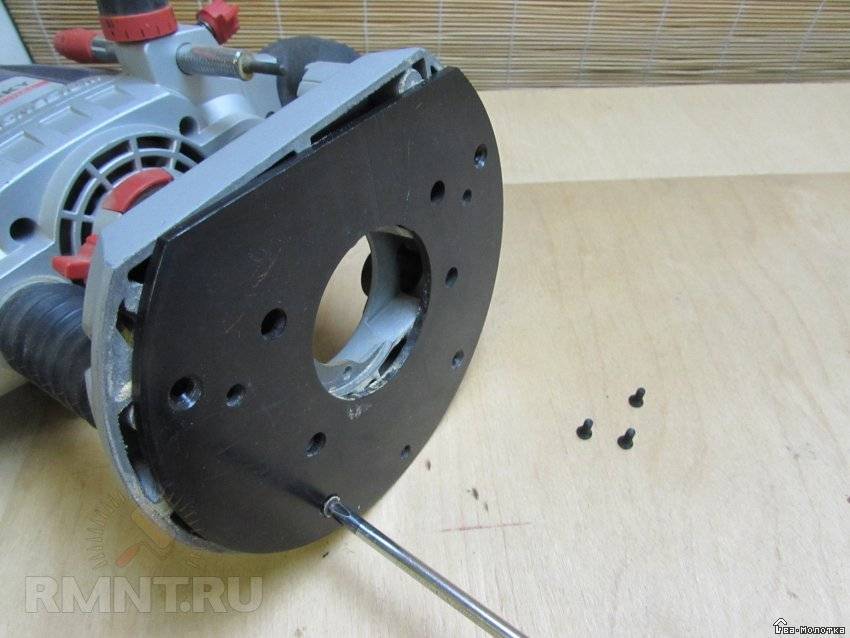

Снимите с подошвы фрезера пластиковую накладку.

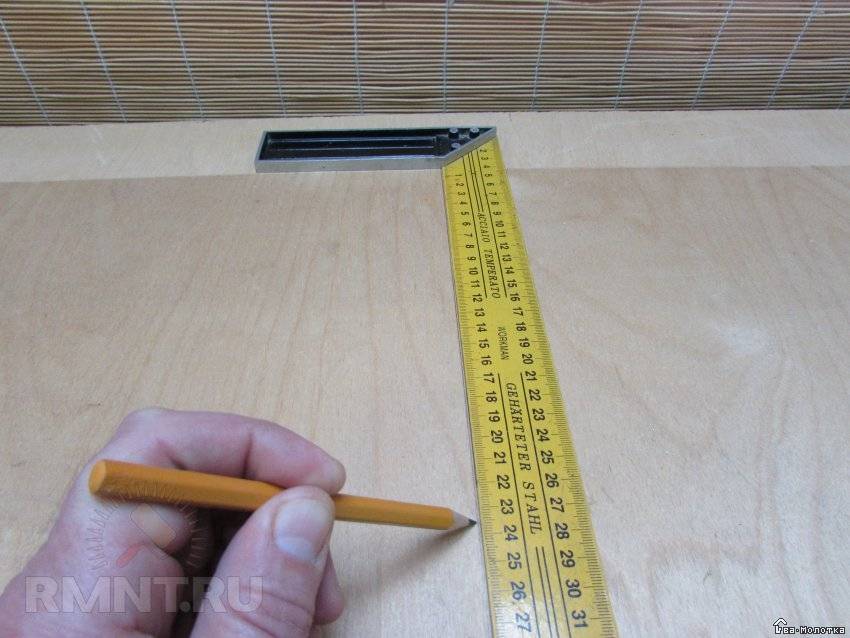

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.
Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

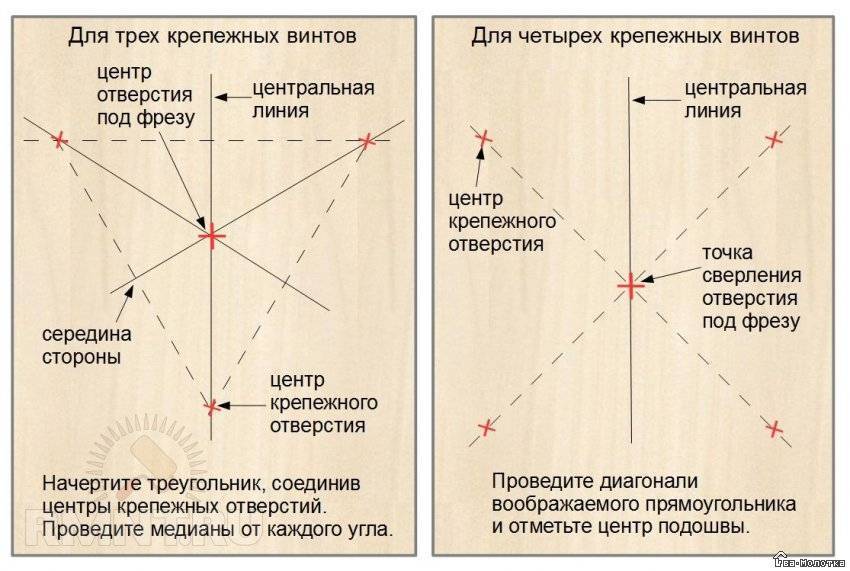

Определите расположение центра для подошвы с равноудаленными винтами.

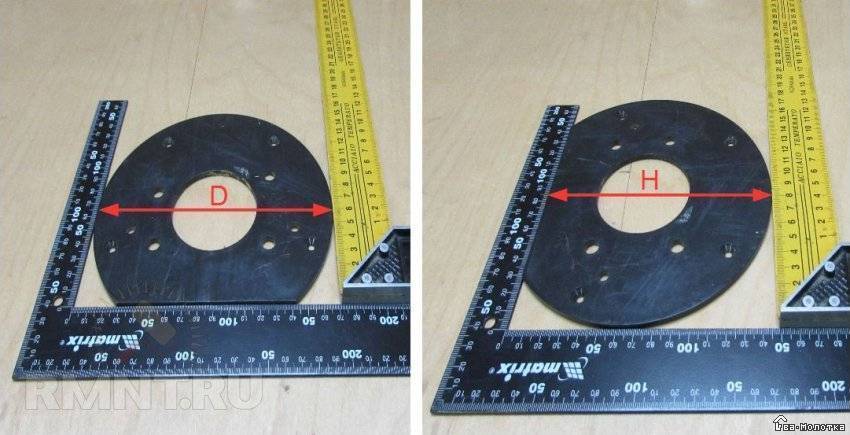

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

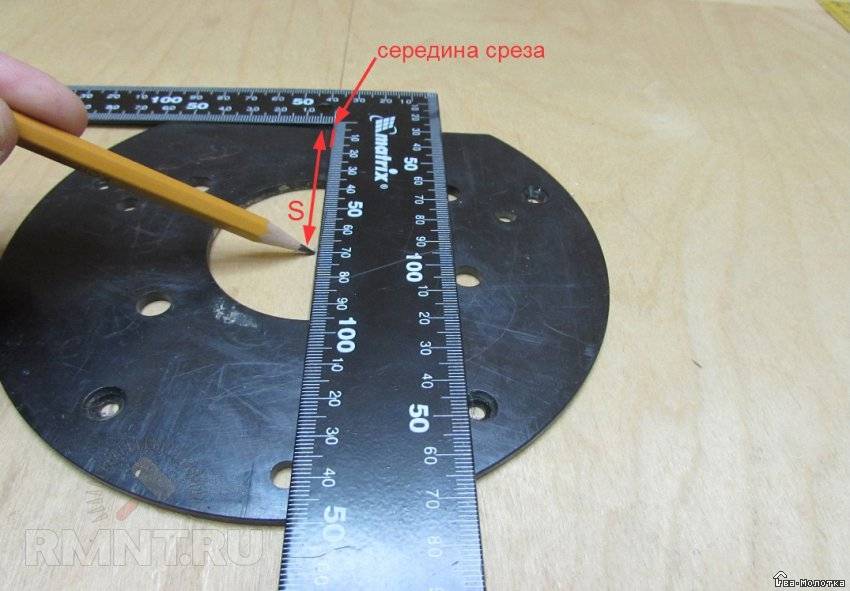

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:
S = D / 2 – (D – H)
Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.
Разметьте точки расположения монтажных винтов.
Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.
Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

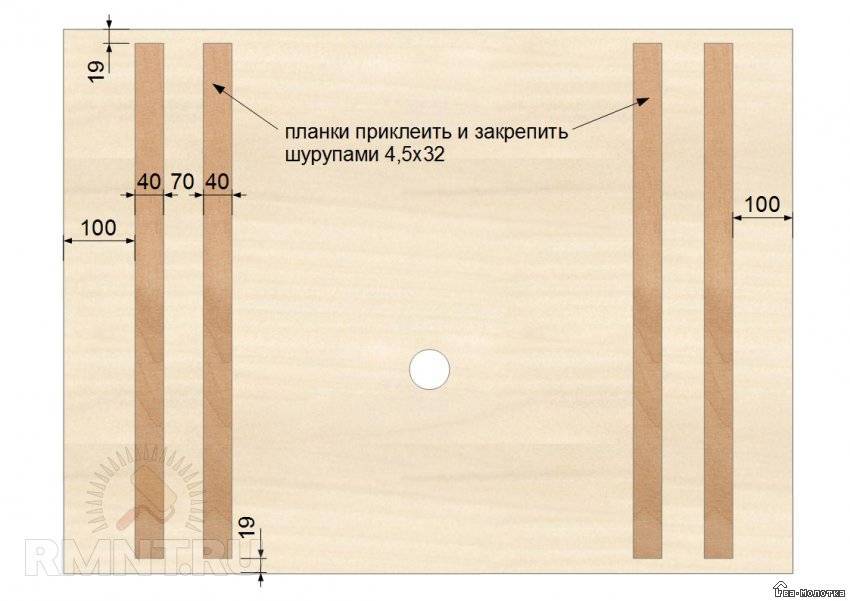

Закрепите снизу столешницы соединительные планки.
Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

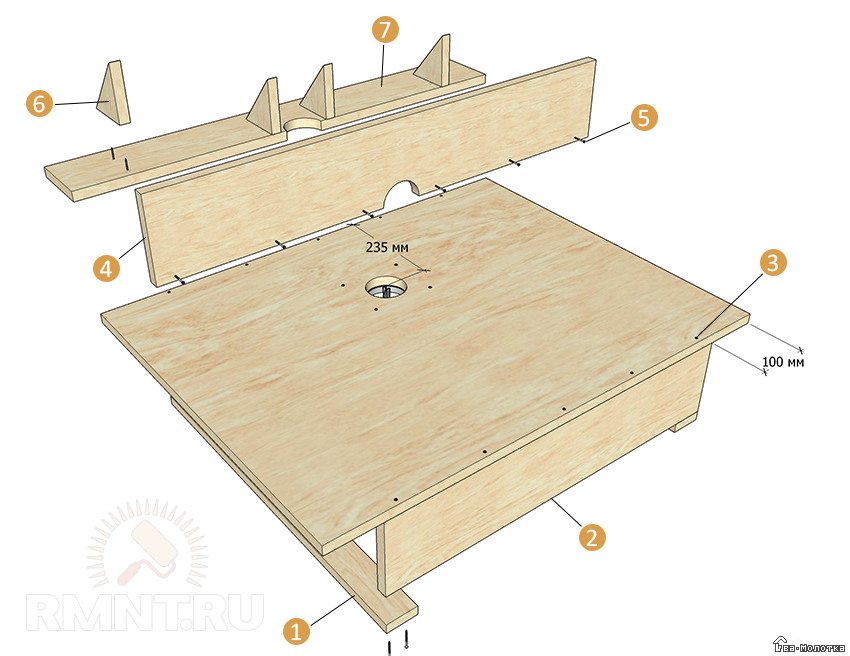

1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

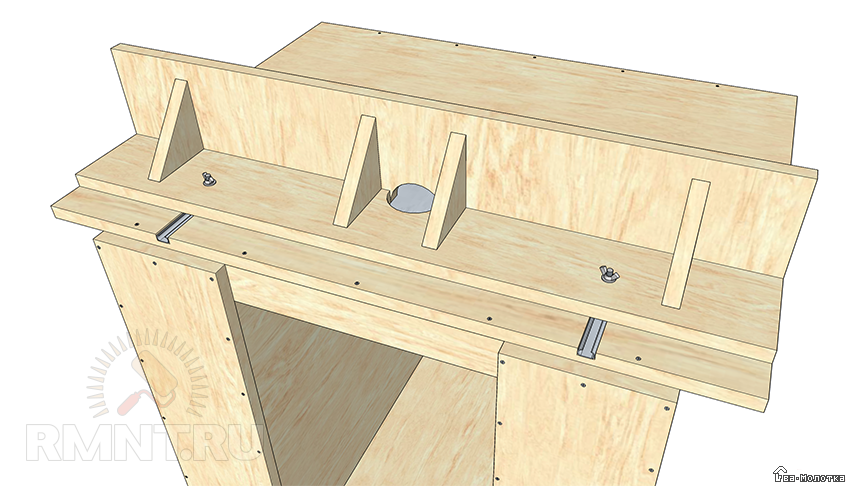

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.
Главные детали фрезерного стола
Подразумеваем тот набор элементов, из которых не трудно собрать установку своими силами:
- Алюминиевые направляющие.
- Стальная пластина для рабочей площади. Она же монтажная пластина. Ей крепят фрезер.
- Лист фанеры.
- Для основы МДФ-панель.
На такого рода столах желательно ставить кнопки, необходимые для включения и быстрой остановки (аварийку). Верхние прижимные устройства включают в план сборки на случай работы с крупными деталями.
Тип стола
Их всего три. Фрезерные столы бывают:
- Агрегатными. Есть возможность для расширения пильной плоскости.
- Портативными. Небольшие размеры, удобный для переноски вес.
- Стационарными. Весомая конструкция, переместить своими силами очень тяжело.
Материал крышки
- Основа, крышка или рабочая плоскость обязательно обклеивается пластиком (если речь идет об МДФ-панели). Но такой столик может пропитаться влагой, от этого пострадает качество обработки фрезером, плюс пазы в разбухшей панели теряют нормальную подвижность.
- Фенольный пластик. Оптимально для станка, но дороже МДФ-панели.
- Сталь. Алюминиевый, нержавеющий или прокатный лист. Иногда ставят и чугунное литье. Но вопрос коррозии решают при помощи краски.
Паз для упора
Это как раз выемка для подвижного продольного упора или встраиваемой каретки. Паз – это идеальный элемент конструкции стола, за счет него используют дополнительные приспособления. Аналог паза – это подвижные салазки. Они перпендикулярны продольному упору, плюс еще и подвижны.
Фиксация фрезера
Ручной инструмент устанавливается на жесткой пластине из стали, нержавейки, алюминия, текстолита и т.д. Сама пластина монтируется с выборкой, чтобы ее можно было утопить в уровень с крышкой.
Продольный упор
Закрепляется на столе. Его назначение в правильной подаче заготовки. Продольные упоры бывают неподвижными. Это удобно для обработки однотипного материала.
Раздвижные упоры идеальны для фрезерования разных элементов по габаритам. Именно от продольного упора, его устойчивости и гладкости зависит качество работы всего станка.
Другие функциональные детали
Их перечень таков:
- Опорная плита. Гасит волны упругости.
- Плата привода для погашения вибраций.
- Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
- Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
- Уловитель пыли.
Привод
Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.
Установка привода в данную плиту такова:
Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.
Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.
Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.
Упор
Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.
Схема бокового упора такова:
Он может иметь такую конфигурацию:
Элементы системы
- Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
- Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
- Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
- Пылесос.
Гребенки
Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.
Чертёж:
Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.
Гребни крепятся к упору с помощью специального болта через щелевую дырку.
Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

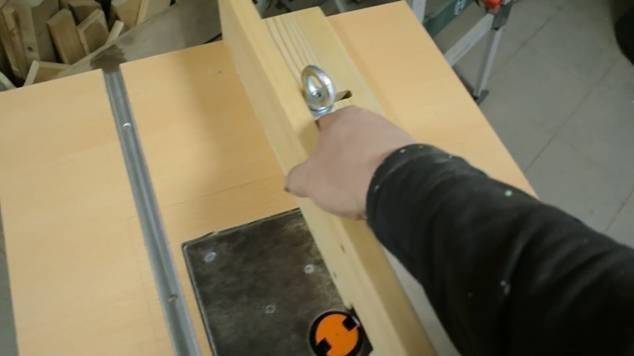

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.
Установка
Монтаж ручного фрезера на стол всегда производится с использованием чертежа. Его делают поэтапно: сначала формируют схему, а затем — окончательный вариант с точными размерами. Ключевую роль играет столешница. От нее требуется не просто гладкая поверхность, как часто полагают, а еще и высокая прочность. Ведь именно туда придется установить крепежный узел инструмента.
Фрезер монтируют под столешницу. Ориентируются на вертикальный монтаж. Иногда приходится регулировать изделие в нескольких плоскостях. Это доступно скорее для опытных людей. Наибольшую сложность представляет получение монтажной пластины.
В стол можно врезать фрезерную пластину из:
- многослойной фанеры;
- ДСП;
- пластика;
- металла.
Обычно берут алюминиевые листы толщиной 0,4-0,5 см. Иногда используют чуть более толстый текстолит
Стальную пластину тоже можно применять, но это требует максимально осторожной установки
Фрезер на стол монтируют только после высыхания столешницы. Начинают с установки специальной пластины. Потом ставят узел крепления. Составные части придавливают винтами, но не абсолютно жестко. Столешницу ставят горизонтально, а окончательное прикручивание винтов производят после достижения требуемой точности монтажа.
Смотрите видео о том, как крепить фрезер в стол.
Универсальный стол для фрезера и циркулярки
Поскольку стол не обязательно должен быть узкопрофильным – можно использовать его для смежных работ. Например – изготовить пластину под ручную циркулярную (дисковую) пилу.
Демонтируется фрезер, на его место ставится циркулярка, и вы получаете универсальный деревообрабатывающий станок. При этом вы экономите время, материалы и место в рабочей зоне.
Не забываем о том, что помимо стационарных распиловочного и фрезерного станка, вы по-прежнему можете пользоваться ручными фрезером и циркуляркой, просто демонтировав их со стола.
Преимущество такого решения в том, что при работе с дисковой пилой вы можете использовать основные приспособления для фрезера – направляющую и параллельный упор.
