Утепление гаража
В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.
Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.
Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см
Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.
Самодельный портал
Выбираем ворота с автоматикой для гаража Выбираем удобные, современные гаражные ворота Воротная конструкция для современного гаража Почему выбирают секционные ворота Самостоятельный монтаж секционных ворот Дорхан
Коган Руслан says:
30.11.2016 в 11:22
Интересные материалы, оказывается ничего невозможного в самостоятельном монтаже гаражных ворот нет. Мне скоро предстоит решать вопрос с установкой ворот в пока еще строящемся гараже, необходимые инструменты есть в наличии, помощника также найти можно, но, наверное, решусь только на самостоятельную установку готового комплекта подъемных ворот. Изготовление портала более трудоемкая задача, которая потребует значительных затрат времени и сил (особенно, если учесть отсутствие соответствующего опыта).
Варианты конструкций гаражных ворот
В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.
Распашные
Распашная конструкция хороша следующим:
- Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
- Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
- Такие ворота несложно сделать самому.
- Для установки не требуется много пространства.
- Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.
Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).
Недостатком считается то, что зимой придется расчищать въезд от снега.
Подробную инструкцию по установке распашных ворот из профнастила.
Откидные (подъемно-поворотные)
На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.
Регулируется работа системой рычагов, электродвигателем и редуктором.
Пользователи отмечают достоинства таких ворот:
- надежные;
- не занимают свободного пространства;
- поддаются теплоизоляции;
- автоматизируются.
Но и минусов у подъемной конструкции с поворотным механизмом достаточно.
- Не подходят для частой эксплуатации.
- Уменьшают высоту проема в среднем от 20 до 30 см.
- Важна точность установки, поэтому рисковать делать их самому не стоит.
По этим причинам откидные ворота не столь популярны среди домовладельцев.
Откатные
Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.
При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.
Плюсы:
- Откатные ворота обладают повышенной взломостойкостью.
- Во время работы не занимают свободного места.
- Могут быть автоматизированы.
- Открытие не зависит от наличия снега на участке.
Минусы:
- Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
- При интенсивном использовании отмечается быстрый износ набора роликов.

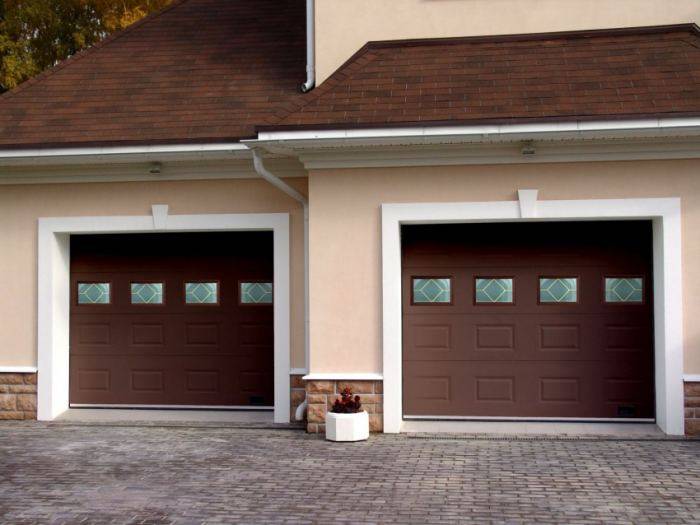

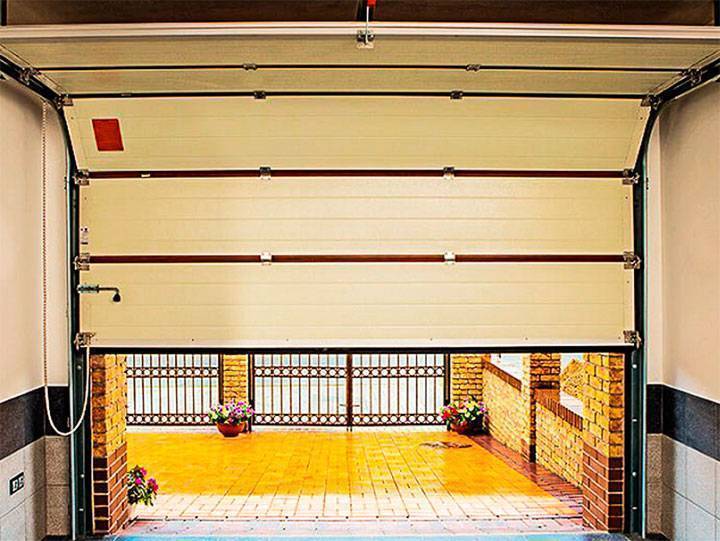

Раскладные (подъемно-секционные)
Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.
Материал секций – сэндвич-панели.
При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.
Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.
Из плюсов таких дверей:
- автоматизированная система управления;
- аккуратный внешний вид;
- шумоизоляция;
- теплоизоляция;
- экономия свободного пространства;
- длительный срок службы;
- стандартные размеры проема.
Из минусов:
- высокая цена материалов, установки;
- плохая устойчивость к взлому.
Роллетные (рулонные)
Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).
Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.
Из плюсов:
- Производятся из легких материалов.
- Компактны в сложенном виде.
- При малом весе прочны и устойчивы к взлому.
Управляются ручным либо автоматическим способом.
Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.
Складные (гармошка)
Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).
Материал секций:
- дерево;
- легкий металл (алюминий);
- сэндвич-панели.
Гармошка отличается необычной формой.
Достоинства:
- Ее удобно открывать, закрывать.
- Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
- Обойдутся недорого.
Недостатки:
- Быстрый износ комплектующих.
- Низкая устойчивость к взлому.
Чертёж подъёмных гаражных ворот
При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:
Чертёж подъёмных ворот
Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.
Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.
Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.
Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .
Ворота складные
Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.
Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.
Есть и другие достоинства ворот складного типа для гаража:
Обратите внимание!
Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)
Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)
Установка подоконника своими руками — подробная инструкция и пошаговое видео описание как установить подоконник (85 фото)
- Оригинальное внешнее исполнение секций ворот.
- Удобный способ открывания и закрывания.
- При открывании места такими воротами практически не занимается.
- Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
- Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.
К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот

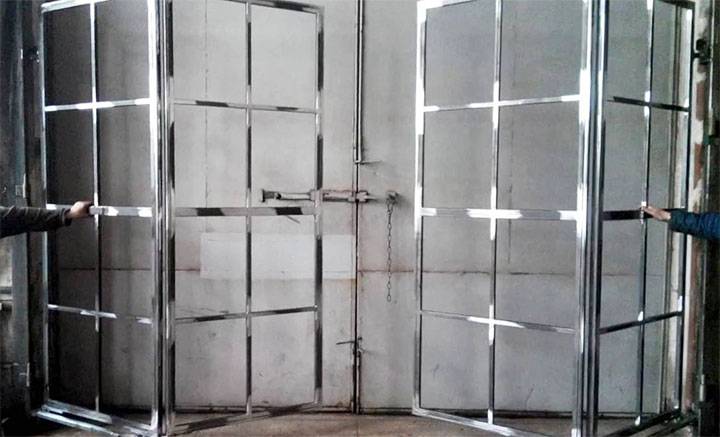

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Изготовление несущей рамы для гаража
Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:
- Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
- Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
- Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
- При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
- Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.

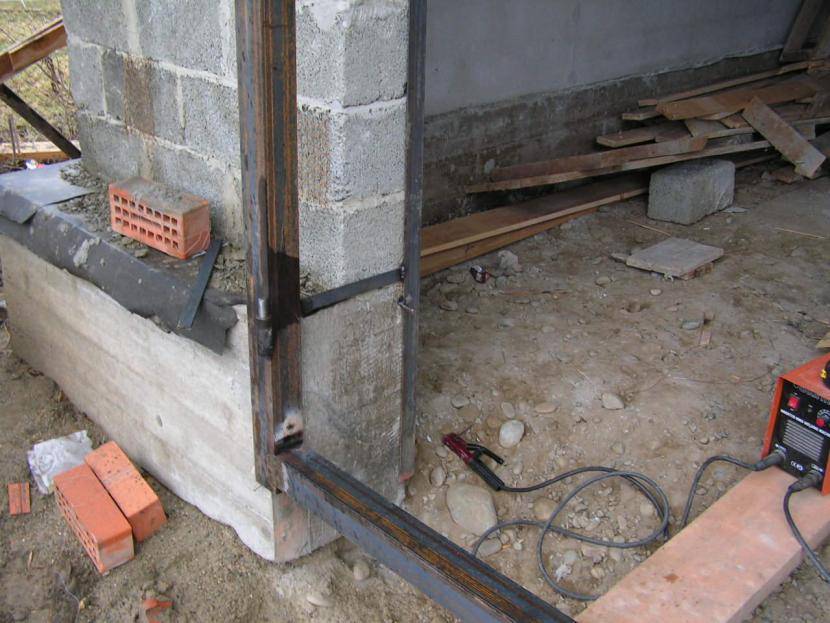

Несущая рама гаражаИсточник proizvodstvo-metallokonstrukcij.ru
По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.
Монтаж сваренной несущей рамы
Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.
Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.
Все швы рамы должны быть начисто зашлифованыИсточник 1pogarazham.ru
По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.
Преимущества и недостатки подъёмной конструкции
Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.
- Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
- Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
- Может использоваться любая внешняя отделка и декорирование.
- Полотно ворот можно дополнительно утеплять пенополистиролом.
- Есть возможность поставить оборудование для автоматического открытия.
- Можно использовать как в одинарных, так и в двойных гаражах.
Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.
- Установка возможна только в прямоугольные проёмы.
- Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
- При открытом положении ворот уменьшается высота проёма.
- Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
- Некоторая сложность монтажа.
Сборка створки
Варите раму из металлических углов. Все размеры необходимо подбирать самостоятельно. Они зависят от параметров дверного проема гаража, а также створки.
Далее в створке, после того как вы проверили все параметры, устанавливаете щит с уплотнителем. Либо же не щит, а панели. Все это закрепляете при помощи саморезов.
После устанавливаете внешние резиновые уплотнители. Далее по периметру необходимо установить ленту уплотнителя. Не забывайте, что необходимо продумать расположение замка.
Закрепите шарниры для подъема к створке ворот. Далее монтируете пружины, либо же противовесы. Они должны быть установлены по обе стороны от створки ворот. Далее устанавливаете саму створку и замок.
Изготовление и установка такого рода ворот требует определенных знаний, умений и усилий. Необходимо быть максимально осторожными и делать по четкой схеме.
Мелкие уточнения и советы
Высокой надежностью должно обладать и дверное полотно. однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.
Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот. их характеристики прочности будут самыми низкими.
Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.
Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец
При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.
На что обратить внимание при выборе
При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.
Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.
Чем особенны кованые ворота для гаража
Изготовление кованных ворот уходит корнями в древние времена. Ковка металла – это его обработка посредством давления. Еще издавна калитки, заборы или ворота служили как защитой от непрошенных гостей, так и украшением домов и гаражей. Раньше о статусе жильца могли узнать, только взглянув на ворота. Такие изделия украшались кованным рисунком, который привлекал окружающих. Даже сегодня проходя мимо красивых элементов ковки, мы останавливаем взгляд на них. Это говорит о роскоши, изысканности, благородстве и красоте.
Кроме всего прочего, кованый металл обладает большой прочностью, которая зависит от марки стали. При обработке волокна не будут перерезаться, а, наоборот, упрочняться. Такие ворота для гаража прослужат долгую и надежную служу. Изготавливая кованые ворота для гаражей или домов, выполняют изделия всевозможной конфигурации и формы. Для работы пользуются:
- эскизами;
- обычным проектом;
- всевозможными фото;
- моделями в 3D- графике, поданными заказчиком.
Самыми популярными и востребованными воротами для гаража являются такие типы:
- Откатные кованые ворота.
- Распашные кованые ворота.
Их особенностью является то, что декоративные элементы фиксируют на обшивку или полотно сваркой. Благодаря этому масса ворот становится больше. Давайте детальней рассмотрим приведенные выше типы.
Откатные ворота для гаража
Отличием этой конструкции является то, что они обладают раздвижным механизмом, который открывает ворота параллельно забору. Все зависит от способа установки. Такие изделия впишутся, как в стиль шумного города, так и для частных домов. Для того чтобы конструкция функционировала, в гараже должно быть достаточно места. Ведь все полотно будет откатываться.
Все же, если вы хотите использовать тяжелые кованные ворота, то такой вариант не особо рекомендуется. Для открытия потребуется мощный мотор. Гораздо спокойней чувствуют себя распашные ворота, о которых мы поговорим дальше.
Распашные ворота для гаража
Это классика. Если вы ищете хороший вариант в соотношении качества и цены, то остановитесь именно на этом типе. Стоимость их небольшая, если сравнивать с откатными, а варианты стилей исполнения намного разнообразней. А если вы уж хотите, чтобы они сами открывались, то можно установить на них специальное автоматизированное оборудование.
Как показала статистика, именно этот тип ворот является самым востребованным на рынке. Они дешевые, надежные и не менее красивые. Особенно шикарно смотрятся ворота со старинными большими петлями и красивыми ручками. Такие ворота ниже на фото.
Они придают шик и ценность вашему гаражу. А что самое главное, вы сможете сделать такую конструкцию своими руками. Для этого не нужно быть мастером на все руки. Вы должны иметь базовые знания и инструкцию. Тогда получится сделать качественную преграду для воров. Как именно? Давайте узнаем.
Необходимое оборудование
Нам понадобиться набор инструментов, дрель, уровень и рулетка, сварка. Для механизма ворот нужно взять: профиль, противовесы. Их можно подобрать от старого лифта, это самый удачный вариант.
Однако их найти затруднительно, поэтому подойдут заготовки из чугуна. Также потребуется уголки, шарниры, труба профильная, полозья, трос из стали, уплотнительные резинки, пружина доводчика.
Далее уже непосредственно рассмотрим, как сделать подъемные ворота в гараж. Собираем каркас ворот. Он должен выглядеть, как русская буква П. Делается она из металлических и деревянных брусков, которые укладываются в цементную стяжку гаражного пола на глубину около 2 сантиметров.
Брусок, который устанавливается горизонтально, необходимо закрепить металлическими уголками. Далее можно приступать к установке шарниров.
Сначала закрепите кронштейн максимально близко к потолку здания. Он должен легко передвигаться в створке, от этого влияет дальнейшая работа всей системы ворот.
К нему болтами крепите 2 шарнира. Их длину необходимо подобрать, определенного размера нету. Делается это с учетом нужного хода створки.
Подготовительные работы
Предварительная подготовка, предшествующая монтажным работам, включает в себя несколько этапов:
- подготовка опорных столбов;
- заливка фундамента;
- подведение электрической проводки для автоматики.
Опорные столбы — это своеобразный каркас всей конструкции, к которому крепятся ворота. Опорный столб может быть бетонным или кирпичным, распространены виды швеллера или толстого деревянного бруса. Столб в обязательном порядке бетонируется на глубину промерзания грунта.
Следующий шаг — заливка фундамента. От качества цемента и последовательности производимых работ во многом зависит конечный результат и надежность системы в целом, поэтому на строительных материалах экономить не стоит. Фундамент делают не на всю длину ворот, а только под местом установки главной их части — опорных роликов. Устройство откатных ворот предполагает, что длина фундамента должна составлять около половины от общей длины полотна. Например, если заезд планируется шириной 4 м, то ширина фундамента будет составлять 2 м.
Проводка для электропривода ворот подводится к опорным столбам в специальной, влагозащищенной гофре. Скрыть проводку можно в фундаменте ворот, но при этом нужно учитывать, что если кабель повредится, то достать его будет нелегко.
Необходимые материалы и инструменты
Перед тем как сварить гаражные ворота, необходимо подготовить материалы и инструменты. Что касается первых, то нужно приобрести:
- стальной уголок 63 х 63 х 5 мм или профильную трубу 60 х 30 х 2 мм;
- профильную трубу 40 х 40 и 40 х 20 мм;
- листовой прокат толщиной от 1,5 до 3 мм;
- навесы;
- стальные прутья и трубки;
- материалы для антикоррозийной обработки, грунтования и покраски металла;
- замки.
Рисунок 1. Петли для гаражных ворот.
Еще могут понадобиться анкеры, если рама ворот будет крепиться к проему с их помощью.
Для ее изготовления можно использовать или уголок, или профильную трубу. Профтруба намного легче уголка, но после ее установки габариты проема будут несколько меньше, чем после монтажа коробки, сваренной из уголка. Каркасы створок можно сварить и из уголка 50 х 50 х 5 мм, но они будут тяжелее, чем сделанные из профтрубы. Для навешивания ворот нужно купить 6 навесов диаметром не менее 25 мм. Если в одной из створок будет установлена калитка, то для нее нужно приобрести еще 2 навеса. Все они должны быть оснащены или подшипниками, или шариками (рис. 1). Из трубок и прутьев будут изготовлены внутренние запоры. Для этого можно использовать стержни сечением 18 мм и трубы с внутренним диаметром 20 мм.
Для работы понадобятся следующие инструменты:
- сварочный аппарат и электроды;
- шлифмашинка с зачистными и отрезными кругами;
- рулетка;
- уровень;
- угольник;
- перфоратор (для сверления отверстий под анкеры);
- дрель со сверлами.
Для соединения заготовок из уголков и приваривания к ним воротных навесов можно пользоваться электродами толщиной 3 и 4 мм. Однако, сваривая профильные трубы и крепя к ним обшивку, лучше применять электроды не толще 2,5 мм, чтобы не прожечь стенки профтруб и листы.
