Радиаторы отопления
Батареи в загородных домах могут устанавливаться алюминиевые, стальные, чугунные или биметаллические. При этом чаще всего в таких зданиях монтируется последний вид радиаторов. Такие батареи отличаются надежностью в плане протечек и долгим сроком службы. При этом и стоят они относительно недорого. Подключаться радиаторы любых видов к магистралям могут способами:
нижним;
диагональным;
боковым.
Самым эффективным при этом считается диагональный способ врезки. При использовании такой технологии значительно повышается КПД системы отопления. Нижнюю врезку применяют тогда, когда имеется возможность спрятать трубы внутри пола. Боковое подключение используют для радиаторов, расположенных рядом со стояками.
Выбор объёма газгольдера
Выбирая размеры установки, следует знать, что минимальный по объёму серийный газгольдер – 1000 литров. Рассчитан он на потребности частного дома площадью 40–50 м² с кирпичными стенами. Для аналогичной постройки площадью 100 м² требуется ёмкость на 2500–3000 л, для 200 м² – на 5500 или 6000 литров.
Если надо рассчитать объём газгольдера для отопления дома из кирпича, умножьте площадь здания в м² на 25 — это для заправки не чаще 1 раза в год. Заправляют такой резервуар в период с марта по сентябрь, когда стоимость сжиженного газа обычно снижается.
Не стоит забывать, что придется еще прокладывать трассу — трубы для подачи газа к потребителям — котлу, газовой колонке, плите и т.д.
Если стены здания не кирпичные, рассчитать объём газгольдера можно, зная, каким будет для выбранного автономного газоснабжения частного дома расход газа за определённый период. Если таких данных нет, сравниваете теплопроводность кирпичных стен и стен вашего дома. И по результатам сравнения увеличиваете или уменьшаете объем ёмкости.
Пример расчёта
В качестве примера можно привести расчёт газгольдера для дома 200 м² со стенами из кирпича. Предполагается, что в течение отопительного сезона (около полугода), в среднем сжигается около 25 литров сжиженного газа на квадратный метр отапливаемой площади. Для дома 200 м² в этот период уходит 25 л * 200 м² = 5000 литров. Это и будет требуемый объем газгольдера для этого дома.
Можно примерно рассчитать объем ёмкости газгольдера по размерам дома и материалу наружных стен
Расчётный объём может измениться, если в доме находятся другие потребители газа кроме отопительной системы – например, водонагреватель или газовая плита. Они «тянут» совсем немного газа, так что добавить можно 15-20% от полученной цифры.
Расчёт по мощности котла
Есть и другая методика определения объёма газгольдера, завязанная на мощности отопительного котла. Обычно принимают, что котёл должен работать примерно на половине своей мощности или половину времени. В таком случае в самый холодный период он без проблем справится с отоплением. Кроме того, такой подход продлевает срок службы котла (он не работает на пределе мощности, так что изнашивается медленнее). Поэтому считают расход газа 50% мощности котла.
Пример расчета. Стоит котел на 22 кВт. Для расчета берем половину мощности — необходимо чтобы топливо выдавало 11 кВт тепла. При сжигании одного литра сжиженного газа получаем 12,5 кВт тепла (справочные данные, если знаете каким газом будете пользоваться, берете теплотворную способность вашего топлива). Далее расчет такой:
- Для получения 11 кВт потребуется 11 кВт : 12,5 кВт/литр = 0,88 литра. Это объем газа, необходимый для работы котла в течение часа.
- Чтобы узнать суточный объем, умножаем на 24 часа: 0,88 л * 24 часа = 21,12 литра/сут.
- Месячный расход — полученную цифру умножаем на 30 дней. 21,12 л/сут * 30 дн = 720 литров/мес.
Более точно можно рассчитать объем газгольдера по мощности отопительного котла Далее посчитать объем газгольдера для частного дома не составит труда — считаете количество месяцев в отопительном периоде, умножаете. Еще стоит провести корректировку в зависимости от КПД котла. Для новых котлов это некритично, а вот для старых добавка может быть очень существенной. Например, если КПД котла 88%, необходимо добавить 12% от расчетного объема.
Схема подключения к дому
Правила прокладки газопровода от подземного газгольдера
Должна соответствовать положениям строительных правил и нормативов:
- Трубопровод должен располагаться на глубине не менее полутора метров и обозначаться сигнальной лентой с несмываемой маркировкой.
- Обязательна установка конденсатосборника и газоанализатора.
- Ввод в дом осуществляется через подвал или цоколь здания.
- Необходимо соблюдать уклон трубопровода от дома к хранилищу не менее 1%.
- После ввода газопровода в дом происходит проверка работоспособности системы и подсоединение к отопительному котлу, плите и прочим потребителям.
Обслуживание и заправка резервуара сжиженным газом должны осуществляться специализированными организациями.
Правила выбора газгольдера
Производители предлагают наземные, подземные и мобильные газгольдеры. Учитывая климатические условия в стране, загородный дом для постоянного проживания следует оснащать именно подземной емкостью. В наземной при отрицательных температурах процесс регазификации замедляется, что приводит к перебоям в работе котельного оборудования и газовых водонагревателей.
Существует возможность выбрать вертикальный или горизонтальный газгольдер. Первый вариант более предпочтителен для небольших по размеру загородных участков. Кроме того, такая компоновка отличается более равномерным процессом регазификации, в том числе и при снижении уровня сжиженного газа.
Лучший вариант — покупка у проверенных поставщиков и производителей, оказывающих весь комплекс услуг по организации автономного газоснабжения. Такие компании помогут в разработке проекта, возьмут на себя доставку и монтаж газгольдера, обязательное периодическое техническое обслуживание оборудования и заправку сжиженным газом. Это позволит гарантировать безопасную эксплуатацию и более выгодные условия поставки топлива.
На участках с высоким уровнем грунтовых вод и предрасположенных к затоплению при сезонных паводках, необходимо устанавливать газгольдеры с максимально высокой горловиной. Это позволит предотвратить затопление редукционной группы и запорной арматуры.
Основной параметр выбора — объем резервуара. Подбирать следует так, чтобы уменьшить количество требуемых заправок. Экономия при покупке небольшого газгольдера приводит к существенному увеличению текущих расходов.
Следует учитывать, что емкость может быть заполнена только на 85% от общего объема. Расчет оптимальной вместительности основан на среднегодовом расходе газа на квадратный метр площади дома, он составляет 22–24 литра. Средние значения емкости для отопления дома в зависимости от площади следующие:
- До 100 м2 — достаточно 2–3 тысяч кубометров.
- До 150 м2 — необходимо 3,5–4,5 тысяч кубометров
- До 200 м2 — потребуется 5–6 тысяч кубометров.
- До 300 м2 — необходим резервуар не менее 8–9 тысяч кубометров.
В этом случае будет достаточно 1-2 заправок в год, что позволит сократить расходы на заправку.

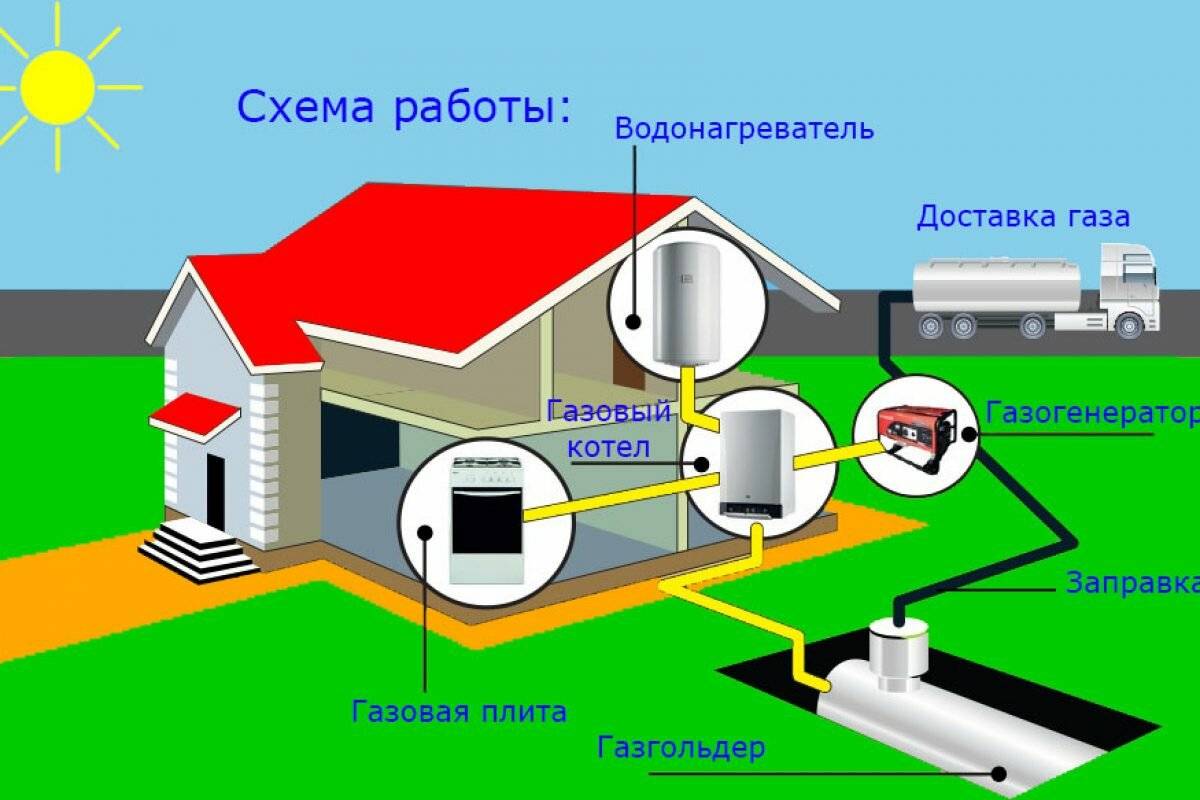

Что такое система автономного газоснабжения и из чего состоит
Автономная система газоснабжения – замкнутый, обособленный от газовых магистралей комплекс технических сооружений и агрегатов.
Позволяет осуществлять полную энергетическую независимость отдельно стоящих строений – частных домов, загородных коттеджей и дач.
Используется в большинстве случаев при условии отсутствия возможности подключения к магистральному трубопроводу.
Последние годы находит широкое применение при наличии магистрального газа, так как дарит владельцам независимость от возможных непредвиденных обстоятельств.
В её состав входят:
- Газгольдер – резервуар для хранения сжиженного газа (аналог всем известного газового баллона, но большей ёмкости, оснащённый дополнительным оборудованием).
- Дополнительное оборудование контроля над работой, обеспечения безопасности:
– датчики загазованности с отсечными клапанами, сигнализаторами оповещения;
– автоматически управляемые термозапорные клапаны;
– пиротехнические средства противопожарной охраны:
– надёжное заземление, как обязательное условие безаварийности.
Магистральные трубы с запорной арматурой.
Автономная система газоснабжения – тёплое, светлое будущее каждого жителя РФ.
Стоило ли оно того?
Здравствуйте. Расскажу вам о ремонте, который я затеяла в квартире, которую мы купили совсем недавно. Квартиру смотрели один раз, понравилась. Уточню, что осмотр был всего минут пять. Думали, что ремонт не нужен. Поспешили и купили, собирались въехать сразу же, но, как говориться, не говори гоп… При первом посещении заметили, что обои порваны, потолки жёлтые и грязные, про кухню я вообще молчу. В страшном сне не видела такого. Но не об этом сегодня пойдет речь.
Оказалось, что квартире нужен, хотя бы, косметический ремонт. О капитальном я вообще молчу. Решили, что делать будем сами, хотя и выбора то особо и не было.
Первым делом оторвали старые обои и старые потолочные плиты. Убрали все плинтусы, линолеум. Сделали ещё очень много чего, но в этом посте хочу рассказать про потолок, говорят, начинать надо всегда с него.
Как правильно рассчитать объем резервуара
Требуемый объем цистерны является одной из основных характеристик автономной системы подачи газа. Эта характеристика должна быть рассчитана на первом этапе разработки параметров системы. Проще всего, доверить расчеты инженерам газового хозяйства, но можно обойтись и своими силами.
Прежде всего, расчет можно выполнить с помощью интернет – калькуляторов, которые часто встречаются на строительных сайтах. Кроме того, приблизительный объем резервуара можно определить исходя из следующих соотношений: для обогрева 1 м2 жилой площади, при нормальной длительности отопительного сезона, необходимо приблизительно 30 л сжиженного газа. Из этого следует, что эффективное отопление коттеджа площадью 200 м2 может обеспечить газгольдер емкостью 6000 л.
Аналогичным образом можно определить требуемый объем хранилища принимая за основу мощность отопительного котла. Для выработки 1 кВт мощности необходимо приблизительно 100 л газовой смеси.
Система безопасности и учета на газгольдере
Под крышкой находится уровнемер. При заполнении газа стрелочка будет показывать количество газа в газгольдере. Сюда нужно смотреть, когда газ заполняется, и когда он заканчивается. Здесь находится один из основных клапанов. Это сбросной клапан. Отсюда происходит сброс газа в случае каких-то нештатных ситуаций. Если в газгольдере выросло давление, этот клапан откроется, и отсюда выйдет весь газ. Емкость, соответственно, будет в безопасности. Еще имеется заправочный клапан, через который будет происходить заправка газа. Сюда будет заливаться газ. Здесь есть манометр, который показывает давление в емкости. За ним нужно следить и смотреть, чтобы оно не превышало красную зону. От 5 до 10 атмосфер – это рабочее давление. И кран, который открывает выход из бочки и закрывает точно также. Здесь будет в дальнейшем установлен редуктор.
Что такое газгольдер
Техническая классификация устройства бытового газгольдера определяет его в качестве накопителя сжиженного газа. Таким образом, газгольдер бытовой представляется сосудом, предназначенным под заполнение и хранение сжиженного газа.
Конечно же, для таких целей используется резервуар, который соответствует требованиям, предъявляемым к подобным установкам. Кроме того, газгольдеры под сжиженный газ комплектуются полным набором автоматических средств, обеспечивающих безопасность при эксплуатации опасных сосудов.
Так выглядит одна из возможных модификаций бытового газгольдера – накопителя сжиженного газа, широко используемого частными хозяйствами в качестве источника дешёвого энергоносителя
Отсюда само собой напрашивается пояснение: устанавливать, запускать в работу и проводить периодический контроль газгольдера призваны рабочие и служащие специальных организаций. Это сопоставимо примерно с тем случаем бытовой жизни, когда в доме устанавливается газовый котёл или газовая колонка.
Ну и ещё в дополнение к справке: обычно заправка газгольдеров выполняется сжиженной смесью пропана бутана. Это низкомолекулярные углеводороды, характерной чертой коих является лёгкий переход из состояния жидкости в газообразное состояние. Частота процесса заправки газгольдера, как правило, не чаще 1-2 раз в течение календарного года.
Стоимость газгольдеров и расход топлива
На стоимость оборудования влияет размер резервуара. Чем больше газгольдер, тем он обойдется дороже. Это не значит, что газгольдеры малого объема экономически более выгодны. Маленький резервуар придется заправлять чаще. Это говорит о том, что хозяин вынужден будет оплачивать доставку топлива большее количество раз.
Если вы все еще думаете, стоит ли прибегать к такому виду обогрева жилища, следует прочесть отзывы. Расход на отопление на сжиженном газе тоже может повлиять на ваш выбор. Рассчитать объем резервуара можно, учитывая то, что на один квадратный метр помещения потребуется примерно 25 л газа в год, что зависит от теплопотерь дома и количества человек
Важно помнить, что емкость заполняется на 80-85% – следует оставить место для расширения газа и испарения
Чаще владельцы приобретают газгольдеры, объем которых варьируется от 4800 до 6400 л. Этого достаточно для нужд дома средних размеров. Влияют на цену резервуаров фирма-производитель и качество. Чешские компании выпускают газгольдеры, стоимость которых составляет 160 000 руб. Приобрести газгольдер итальянской фирмы вы сможете за 170 000 руб. Наиболее популярны российские резервуары от компании «Медведь». Их стоимость самая низкая и составляет 125 000 руб.
Цена газгольдера для частного дома будет равна 350 000 руб., если вы приобретете изделие польского производства, которое относится к премиум-классу
Важно помнить, что монтаж оборудования тоже стоит денег. Обычно эти работы обходятся в 50 000 руб. Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий
Цена газгольдера для частного дома – это еще не все, что следует учитывать. Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб
Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий. Цена газгольдера для частного дома – это еще не все, что следует учитывать
Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб

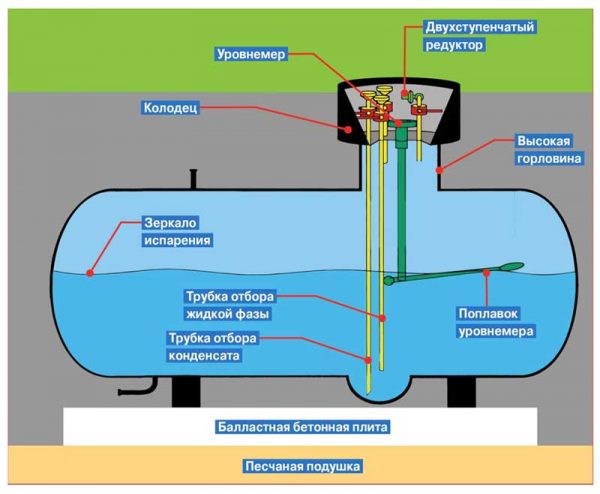

Конструкция и комплектация оборудования
Классическая конструкция газгольдеров для дома состоит из металлической ёмкости и дополнительного оборудования.
Часть заводов изготавливает газгольдеры из полимерных материалов. Они удобнее в доставке и установке из-за низкой массы, но дороже металлических аналогов того же объёма.
Наполняется газгольдер через горловину в верхней части
В верхней части бака расположена горловина, которая предназначена для заправки и забора газа для потребителей. Здесь иногда монтируют необходимую оснастку. Газгольдеры российского производства, как правило, имеют горловину большей длины
Это позволяет закопать ёмкость глубже в землю, что важно в условиях морозных зим
В нижней части предусмотрены кронштейны для установки и крепления ёмкости к поверхности.
В зависимости от предназначения и модели производители оборудуют газгольдеры:
- клапанами для наполнения, забора газа и предохранительным,
- измерителем уровня для контроля остатков газа,
- манометром для обеспечения безопасности и регулировки режимов использования,
- редуктором, регулирующим давление в параметрах, безопасных для работы котлов, печей,
- сборником конденсата и клапаном для слива отходов.
В зависимости от способа монтажа могут устанавливаться дополнительные баки-испарители.
Виды резервуаров
Наземный тип приспособления располагается на отведенном для него участке. При таком расположении можно не задумываться о проблемах, касающихся обслуживания, ведь к резервуару получится подойти в любой момент. Коррозию и другие губительные для металла эксцессы обнаружить также достаточно легко, единственным нюансом будет слабое испарение в зимний период.
Закапывать резервуар специалисты советуют на глубину не меньше 60 см. Вертикальные модели очень похожи на обычные бидоны, их устанавливают для экономии свободного места на территории постройки. При больших количествах потребления подобные емкости не будут практичными. Горизонтальные типы конструкций считаются самыми распространенными, но они занимают большую площадь.
Правила размещения газгольдера на участке
Для установки автономной системы отопления потребуется значительных материальных затрат. По этой причине использовать газгольдер для частного дома площадь которого меньше 150 м2, с экономической точки зрения нецелесообразно.
Основным элементом автономной системы подачи газа является емкость для хранения сжиженного газа. К месту назначения газовая смесь доставляется специальными автоцистернами, которые обеспечивают наполнение хранилища.
Среднестатистический расход газовой смеси для обычного бытового использования составляет от 2,5 до 5 м3. Цистерна закапывается в грунт на безопасном расстоянии от жилых строений таким образом, чтобы автоцистерна могла беспрепятственно произвести заправку хранилища газовой смесью.
Большое значение имеет глубина установки хранилища. Предпочтительнее конструкции газгольдеров с высокой горловиной. Эта конструктивная особенность позволяет углубиться ниже уровня промерзания грунта, что избавляет владельца от дополнительных материальных затрат, связанных с необходимостью подогрева газовой смеси при низких температурах.
Большинство европейских производителей не выпускают газгольдеры с удлиненной горловиной поскольку в этом нет необходимости. Климатические условия на территории Европы практически полностью исключают возможность промерзания грунта.
Некоторые владельцы домов, стремясь сэкономить, приобретают хранилища вовсе без горловины. Такая недальновидность приведет только к дополнительным расходам. Углубление цистерны после установки – трудоемкий и дорогостоящий процесс, как и удлинение горловины.
Как бы там ни было, обойтись без заглубления газгольдера не удастся. При значительном снижении температуры газовая пропан-бутановая смесь перестает испаряться, что влечет за собой прекращение подачи газа.
Какой газгольдер выбрать: с высокими патрубками или высокой горловиной
В зависимости от условий проведения автономной газификации используются газгольдеры двух видов.
С высокими патрубками
Размещают на усадьбах с высоким уровнем грунтовых вод, на глинистой или суглинистой почве. Расположенные выше поверхности грунта патрубки, на которых стоит регулятор давления, запорная арматура, позволяют исключить затопление и попадание воды на оборудование, обеспечить удобный доступ к контролю и заправке резервуара при необходимости.
С высокой горловиной
При любых погодных условиях на арматуру газгольдера не попадут осадки или вода. Есть удобный доступ в любое время к резервуару. Широкий люк-паз упрощает прохождение повторного освидетельствования емкости на предмет безопасности использования через каждые 20 лет. К такому газгольдеру можно подключать мощный котел.
Критерии выбора: на что обратить внимание
Покупая хранилище газа, определяют его тип и размер, учитывая все нюансы.
Конструктивные особенности тоже играют роль
Например, при желании установить подземный бак нужно обратить внимание на наличие горловины, позволяющей опустить газгольдер ниже уровня промерзания грунта. А отсутствие опорных «лап» приведет к плохому закреплению оборудования и постепенной деформации днища
Объем бака
Одним из основных параметров хранилища является его объем. Правильный расчет этого показателя позволяет отапливать дом площадью 150 м², заправляя бак 1-2 раза в год.
Объем бака может составлять от 2,5 до 20 м³. Необходимая величина зависит от размера дома, количества подключенных устройств и потребляемого количества топлива. В среднем в теплых районах страны расходуется 25-30 л газа на 1 м² площади дома. Можно исходить из мощности отопительного котла: на 1 кВт приходится около 100 л газа в год.
Посчитать оптимальный объем поможет таблица:
| Площадь дома, м² | Объем газгольдера, л |
| 150 | 2 700 |
| 250 | 4 800 |
| 400 | 6 400 |
| 600 | 9 100 |
| 800 | 10 000 |
| 1000 | 10 650 |
| Более 1000 | 20 000 |
Чаще всего применяются газгольдеры объемом 5 м³, т.е. 5000 л. Пользователи оборудования отмечают, что расход топлива для обогрева зависит от погодных условий зимой. Иногда при размерах дома в 150 м² общегодовое потребление газа составляло 1500 л, а максимально — 3000-3500 л.
Прочность
Прочность конструкции обеспечивается за счет толстых многослойных стенок из металлических листов, обработанных антикоррозионным составом. Стенки резервуара изготавливают из прочной конструкционной стали толщиной 6-12 мм. Сварные швы тщательно прорабатывают, чтобы емкость по ним не разошлась. Кроме того, хранилища, предназначенные для эксплуатации при низких температурах (ниже -40 °С), дополнительно укрепляют внутренними перегородками.
Коррозийная устойчивость
Для того чтобы емкость не ржавела, все слои металла обрабатывают специальными антикоррозионными составами — битумными, эпоксидными, полиуретановыми. Первый вариант самый дешевый, но наименее долговечный. Эпоксидное покрытие прослужит очень долго, если его не повредить (оно хрупкое и скалывается при малейших ударах). Полиуретан — долговечный и устойчивый к механическим повреждениям.
Качество запорно-предохранительной арматуры и других компонентов заправочной системы
Запорно-предохранительная арматура и другие компоненты заправочной системы должны исключать утечки газа, быть механически прочными даже при минусовой температуре и коррозионностойкими.
Принцип хранения топлива
Топливо может храниться в баке с постоянным или переменным объемом. В первом случае газ находится под давлением, а во втором — его объем изменяется в зависимости от количества использованного топлива. Современные устройства выдерживают повышенное давление, поэтому возможен любой вариант газгольдера. Чаще всего сегодня используют емкости с постоянным объемом.
Площадь дома
При покупке хранилища газа не стоит покупать бак, не учитывая площади отопления. Если резервуар будет намного больше, чем нужно для обогрева всего дома в течение года, за него придется переплачивать. При недостаточной емкости его нужно будет часто заправлять.
Таблица для расчета отапливаемой площади и оптимального размера газгольдера.
Способ установки
На дачах, которые используются только в летнее время, можно сократить расходы и место на участке, установив вертикальный наземный резервуар, а при необходимости — увеличить площадь испарения, установить специальное устройство.
Для круглогодичного отопления целесообразнее установить горизонтальный подземный бак, углубив его так, чтобы газ не промерзал. Если прочность грунта или другие причины не позволяют использовать подземное хранилище, можно использовать наземный газгольдер, утеплив его. Но даже в этом случае, возможно, придется дополнительно установить испаритель.
Экономическая целесообразность
Экономически целесообразно даже для самых маленьких объектов использовать резервуар емкостью не менее 2700 л, несмотря на то что расчет показал меньшее значение. Стоимость создания газовой системы из-за этого возрастет незначительно, а заправлять газгольдер придется реже.

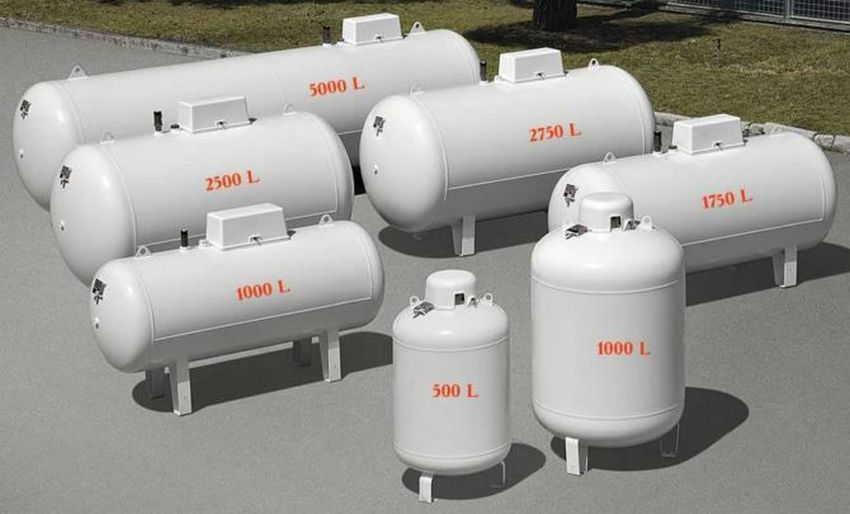

Каких видов бывают
В зависимости от объема емкости, способа монтажа, устройства делятся на несколько типов. Разберем подробнее особенности и отличия каждой из установок.
Мобильные
Мобильный газгольдер – малогабаритная передвижная установка. Удобен для домовладений, которые используются сезонно, типа дач. На время зимы их можно убирать на хранение до следующего лета. Для размещения на участке не нужно много места. Не придется арендовать спецтехнику для его подключения. Объем резервуара в среднем от 500 до 600 л. Дешевле любого стационарного. Хоть установка и небольшая, но использовать ее без полученного разрешения газовой службы, как и пробовать подключать самому запрещено.
Цистерна оснащена защитной автоматикой, которая контролирует уровень подачи газа в дом и в случае аварии прекратит подачу.

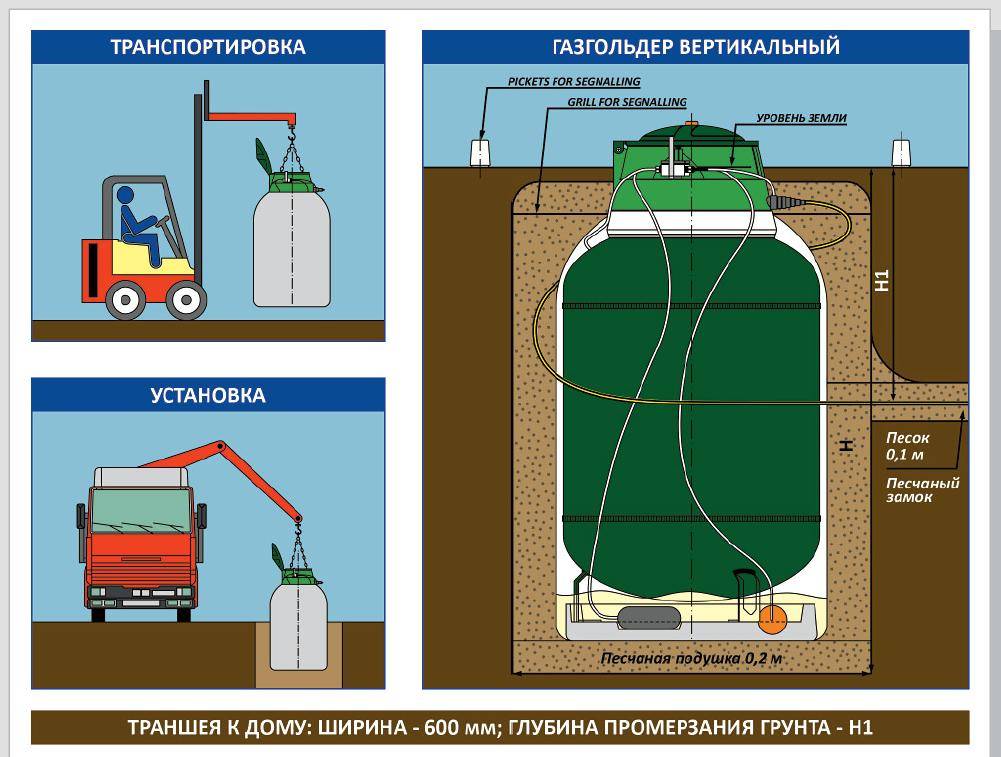

Вертикальные
Занимает мало места. По виду напоминает металлический бидон.
Допустимо размещать на участке и при большом потреблении газа, подобрав емкость соответствующих размеров, но в таком случае резервуар оснащается специальными испарителями, которые отвечают за поддержку рабочего давления при подаче и распределении газа. Кроме того, большие вертикальные емкости для частного сектора проектируются с целью подземного монтажа, а это увеличивает стоимость работ в несколько раз.
Применяются вертикальные резервуары и в промышленных масштабах. К примеру, РВС-1000 используют для хранение больших объемов воды и нефтепродуктов.

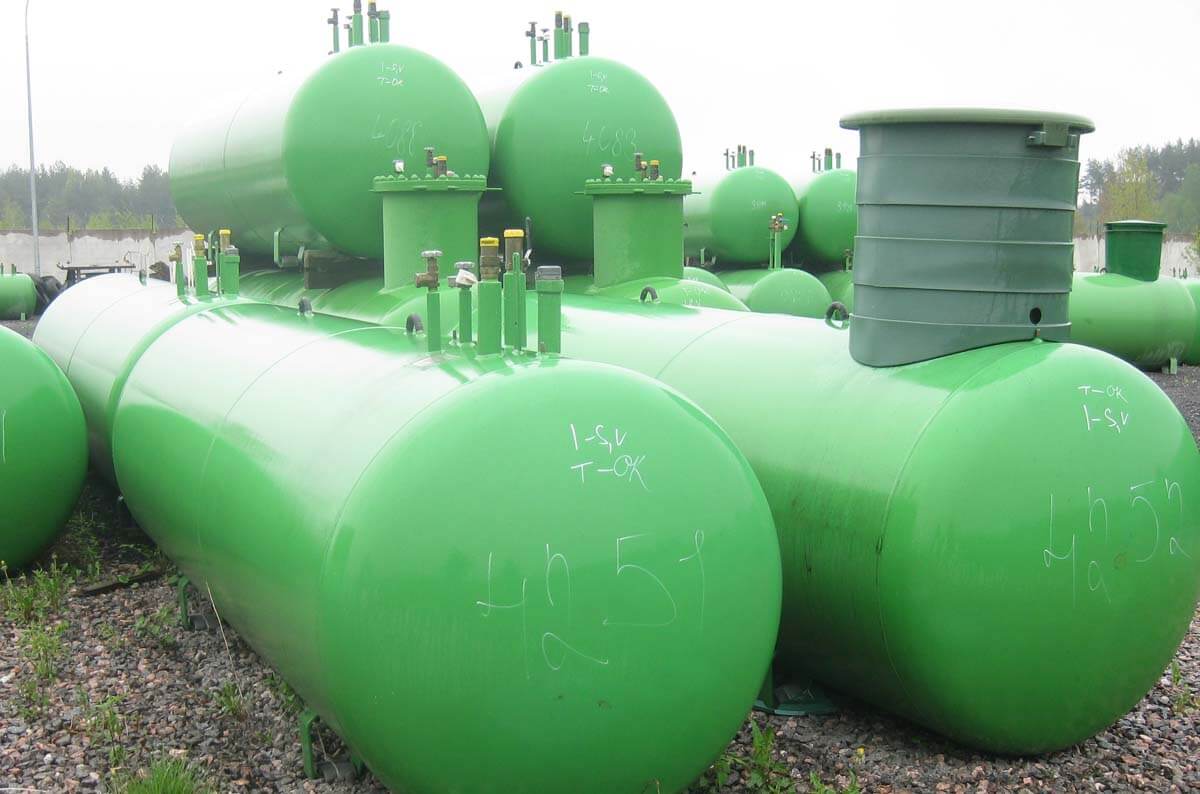

Горизонтальные
Имеется в виду, что в горизонтальной емкости объем воздушно-газовой смеси обеспечивает рабочее давление даже в условиях повышенного потребления. Необходимый уровень испарения достигается естественным путем без установки дополнительных приборов. То есть газовая установка горизонтального типа выйдет дешевле других и будет работать с нужным уровнем давления даже в сильные морозы.
Единственный минус – потребуется много места на приусадебном участке, чтобы вырыть котлован под такую емкость.
Наземные
Уже из названия ясно, что цистерну устанавливают на поверхности земли. Для частного применения это лучше, потому что:
- проще обслуживать;
- легче обнаружить поломку, следы коррозии;
- удобно контролировать работу оборудования;
- проще закачивать газ в цистерну.
Но есть два существенных недостатка – зимой падает способность к испарению, и потребуется обеспечить выполнение всех мер безопасности при установке газового хранилища.
На резервуар не должны падать прямые солнечные лучи. Хоть корпус бочки считается устойчивым к высоким температурам, но лучше разместить емкость в тени.
В промышленных масштабах наземные газгольдерные станции применяются на АГЗС классического типа.
Плюс установки – отсутствие земляных работ
Минус – необходима большая площадь для размещения. Рабочий диапазон температур составляет от -40 градусов до +40 градусов.
Подземные
С точки зрения безопасности подземное размещение гораздо надежнее.
Минимальная глубина установки – от 60 см. При этом, независимо от объема резервуарного газового хранилища, сверху будет видна только горловина с крышкой. Оставшаяся часть корпуса засыпается землей и по ней можно ходить или высаживать там цветы. Ландшафт участка не портится и выглядит аккуратно и красиво. К горловине подключается заправочный узел, и по трубам в дом поступает газ.
Срок службы достигает 50 лет.
Минус подземного газгольдера – большой объем земляных работ, аренда услуг спецтехники, что влечет дополнительные затраты.
На АГЗС подземные конструкции служат хранилищами пропан-бутана. размещаются ниже уровня промерзания почвы. Поверхность цистерны покрыта специальной защитой от коррозии. Выше уровня земли будет видна горловина с газовой арматурой, клапанами, манометром и прочими элементами.
Особенности сжиженной газовой смеси для газгольдера
Газгольдер (GasHolder) представляет собой резервуар, в который закачивается сжиженная смесь пропана и бутана в разных пропорциях. Суть газгольдера такова: газ всегда стремится перейти в своё естественное газообразное состояние, и благодаря этой особенности в баллоне образуется давление из паров. Под этим естественным давлением через подключённые трубки из резервуара газ подаётся далее по системе газопровода в доме.
Бутан и пропан – это тяжелые углеводороды, которые в небольшом количестве находятся в добываемой из недр земли газовой смеси. На их долю приходится максимум 30% из всего объема добываемого газа, тогда как метана может быть 70% и более. Источником бутана и пропана являются так же скважины с нефтью, где эти углеводороды считаются попутным продуктом.
Сами по себе резервуары (газгольдеры) применяются для различных видов сжиженного газа, но именно для частного домовладельческого сектора используют СУГ — пропано-бутановую смесь. Метан относится к простейшим углеводородам, а бутан и пропан к алканам, то есть тяжёлым (или насыщенным) углеводородам. Несмотря на более высокую стоимость, именно эти виды газа легко сжижаются при обычных температурах и небольшом давлении. Поэтому более лёгкий метан закачивать в баллоны просто невыгодно с экономической точки зрения, поскольку для его сжижения нужно более высокое давление и критические температуры.
Сжиженная смесь пропана с бутаном (СУГ) подразделяется на зимнюю и летнюю. Бутан быстрее замерзает, но он дешевле, поэтому в тёплое время года в смесь добавляют больше именного этого газа. В холодный период СУГ дорожает, поскольку цена на пропан выше, а его в смесь приходится добавлять больше.
Именно поэтому не стоит покупать сжиженный газ летом на запас, только потому, что топливо дешевле. Зимой, в морозы, возможно замерзание сжиженного газа. Это не повлечет за собой особых проблем с газопроводом, однако, переходное состояние из жидкости в газ может существенно понизится, что приведёт к недостатку давления в газовых трубах. Учитывая, что зимой газ нужен не только для приготовления пищи и обеспечения подогрева воды, но и стратегически важен для отопления всего дома. Поэтому такая кажущаяся «экономия» по закупке в прок может привести только к лишним затратам.
Газгольдеры в домашнем обиходе используются в виде вертикальных или горизонтальных резервуаров. Установка может быть подземная и наземная.
В реалиях российского климата предпочтительнее только подземный вариант монтажа. С экономической точки зрения куда проще вырыть котлован, установив баллон ниже уровня промерзания почвы, чем пытаться его утеплить, устанавливать дополнительно испарители, следить за температурой, за сохранностью утепляющего слоя и т.д.
Считается, что у вертикальных газгольдеров ниже теплоотдача, чем в горизонтальных вариантах. Стоит отметить, что это на самом деле так. Всё дело в площади испарения. В вертикальном резервуаре зеркало сжиженного топлива меньше, а вот когда жидкая фракция газа растекается по площади горизонтального газгольдера, то и поверхность для испарения увеличивается. Хотя здесь нельзя точно сказать, какой резервуар лучше, так как в противовес теплоотдаче можно отметить, что в вертикальном газгольдере процесс перехода из жидкого состояния в газообразный проходит быстрее, что компенсируется меньшим размером зеркала. Поэтому опытные газовики не станут уверять, что горизонтальная установка лучше. Выбор за потребителем, однако, на практике, разницы нет никакой.
Порядок монтажа
Как только яма будет готова, на дно опускается резервуар. Его обязательно закрепляют тросами, изготовленными из сверхпрочного металла. После выкапывают траншею от хранилища к дому. В неё укладывают трубы, за счет которых будет доставляться топливо к отопительным и нагревательным системам.
Как только все элементы системы будут смонтированы, мастер проверяет герметичность системы посредством специальной смеси. Далее подключаются все приборы, и проверяется работа системы. Если никаких неполадок не возникает, котлован засыпают песком.
В дальнейшем систему обслуживают раз в год. Благодаря простым профилактическим мероприятиям можно не беспокоиться о возможной утечке газовой взвеси. Технический осмотр всей системы выполняют специалисты, так как газ не относится к абсолютно безвредному виду топлива как, например, уголь или дрова.
